BEDIENUNGSANLEITUNG Energy Flex LB 36 Li AL-KO

BETRIEBSANLEITUNG AKKU-LAUBBLÄSER LB 36 Li 441677_b 06 | 2016

95,5 dB(A) K= 3 dB(A) 2,2 kg / 3,6 kg mit Akku

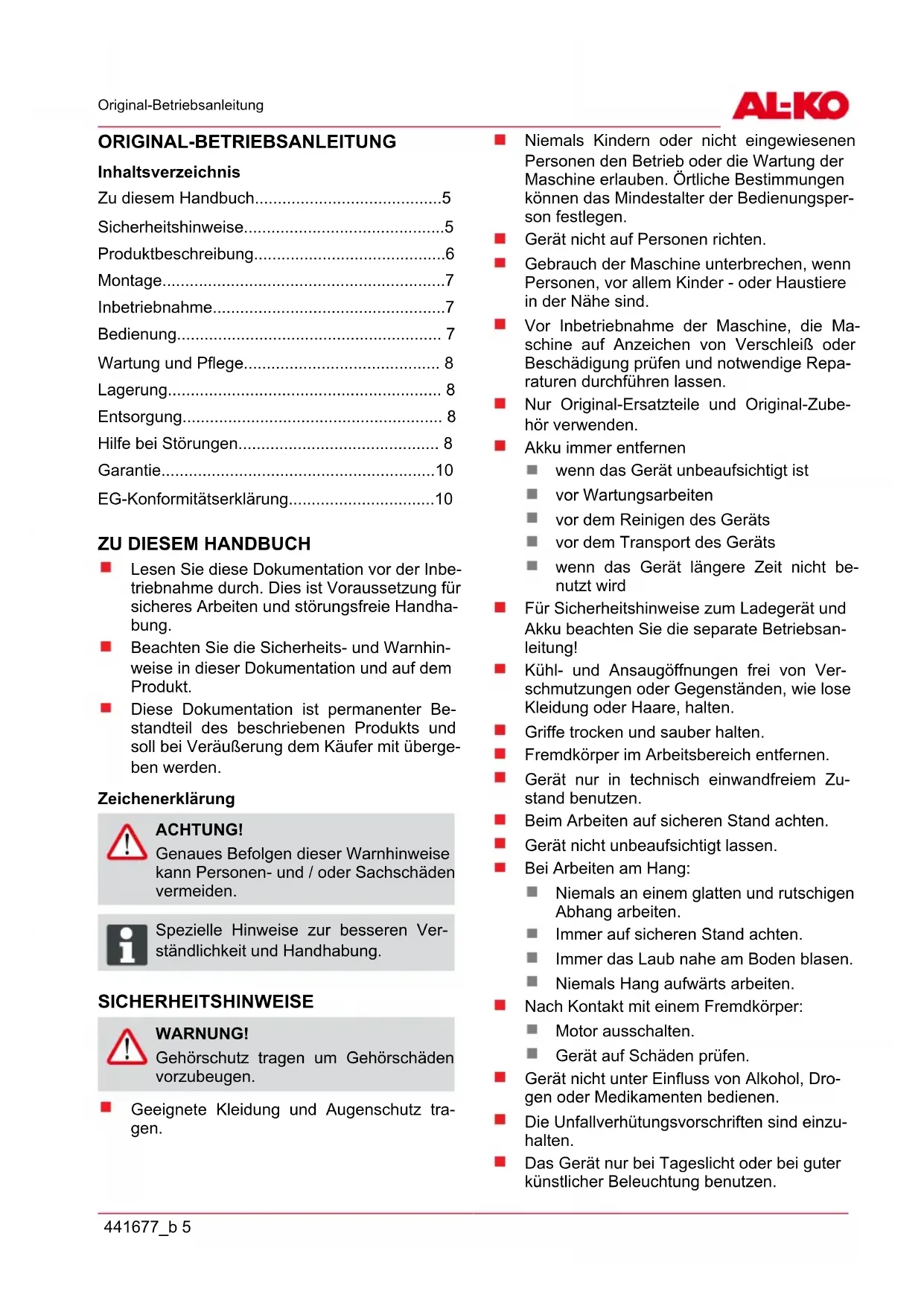

Lesen Sie diese Dokumentation vor der Inbe- triebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handha- bung. Beachten Sie die Sicherheits- und Warnhin- weise in dieser Dokumentation und auf dem Produkt. Diese Dokumentation ist permanenter Be- standteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit überge- ben werden. Zeichenerklärung ACHTUNG! Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden. HINWEIS Spezielle Hinweise zur besseren Ver- ständlichkeit und Handhabung. SICHERHEITSHINWEISE WARNUNG! Gehörschutz tragen um Gehörschäden vorzubeugen. Geeignete Kleidung und Augenschutz tra- gen. Niemals Kindern oder nicht eingewiesenen Personen den Betrieb oder die Wartung der Maschine erlauben. Örtliche Bestimmungen können das Mindestalter der Bedienungsper- son festlegen. Gerät nicht auf Personen richten. Gebrauch der Maschine unterbrechen, wenn Personen, vor allem Kinder - oder Haustiere in der Nähe sind. Vor Inbetriebnahme der Maschine, die Ma- schine auf Anzeichen von Verschleiß oder Beschädigung prüfen und notwendige Repa- raturen durchführen lassen. Nur Original-Ersatzteile und Original-Zube- hör verwenden. Akku immer entfernen wenn das Gerät unbeaufsichtigt ist vor Wartungsarbeiten vor dem Reinigen des Geräts vor dem Transport des Geräts wenn das Gerät längere Zeit nicht be- nutzt wird Für Sicherheitshinweise zum Ladegerät und Akku beachten Sie die separate Betriebsan- leitung! Kühl- und Ansaugöffnungen frei von Ver- schmutzungen oder Gegenständen, wie lose Kleidung oder Haare, halten. Griffe trocken und sauber halten. Fremdkörper im Arbeitsbereich entfernen. Gerät nur in technisch einwandfreiem Zu- stand benutzen. Beim Arbeiten auf sicheren Stand achten. Gerät nicht unbeaufsichtigt lassen. Bei Arbeiten am Hang: Niemals an einem glatten und rutschigen Abhang arbeiten. Immer auf sicheren Stand achten. Immer das Laub nahe am Boden blasen. Niemals Hang aufwärts arbeiten. Nach Kontakt mit einem Fremdkörper: Motor ausschalten. Gerät auf Schäden prüfen. Gerät nicht unter Einfluss von Alkohol, Dro- gen oder Medikamenten bedienen. Die Unfallverhütungsvorschriften sind einzu- halten. Das Gerät nur bei Tageslicht oder bei guter künstlicher Beleuchtung benutzen.D Sicherheitshinweise 6 441677_b Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Gerät nicht Nässe oder Feuchtigkeit ausset- zen. Gerät unzugänglich für Kinder und unbefugte Personen lagern. Nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen verwenden. Der Ge- brauch von anderen Akkus kann zu Verlet- zungen und Brandgefahr führen. Gerät, Akku und Ladegerät vor Feuchtigkeit schützen. Nur in Räumen laden. Elektrowerkzeug nur von qualifiziertem Fach- personal reparieren lassen und nur mit Ori- ginal-Ersatzteilen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Kontakt mit der Flüs- sigkeit vermeiden. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, zusätzlich ärztliche Hilfe in Anspruch nehmen. Elektrische Störungen nur von autorisierten Fachwerkstätten beheben lassen. TECHNISCHE DATEN HINWEIS Die angegebenen Werte sind nach ei- nem genormten Prüfverfahren ermittelt worden und können verwendet werden, um verschiedene Elektrowerkzeuge mit- einander zu vergleichen. Zudem eignen sich diese Werte, um Be- lastungen für den Benutzer, die durch Vibrationen entstehen, im Voraus ein- schätzen zu können. WARNUNG! Abhängig davon, wie das Elektrowerk- zeug eingesetzt wird, können die tat- sächlichen Vibrationswerte von dem an- gegebenen abweichen. Ergreifen Sie Maßnahmen, um sich ge- gen Vibrationsbelastungen zu schützen. Berücksichtigen Sie dabei den gesam- ten Arbeitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist. Geeignete Maßnahmen umfassen un- ter anderem eine regelmäßige Wartung und Pflege des Elektrowerkzeuges und der Werkzeugaufsätze, Warmhalten der Hände, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe. PRODUKTBESCHREIBUNG Diese Dokumentation beschreibt einen handge- führten Akku-Laubbläser. Produktübersicht Die Produktübersicht (1) gibt einen Überblick über das Gerät. 1-1 Aufsatz für große Flächen 1-2 Adapter 1-3 Arretierknopf 1-4 Luftgeschwindigkeitsregler 1-5 Handgriff 1-6 Akku

1-7 Ladegerät mit Netzstecker

1-8 Aufsatz für präzise Arbeiten

• Nicht im Lieferumfang enthalten Bes- t.Nr. Akku 113280 / Best.Nr. Ladegerät

Symbole am Gerät Achtung! Besondere Vorsicht bei der Handhabung Vor Inbetriebnahme Betriebsan- leitung lesen!Produktbeschreibung 441677_b 7 Gefahr durch herausschleu- dernde Gegenstände! Dritte aus dem Gefahrenbereich fernhalten Gerät vor Regen und Nässe schützen Augen- und Gehörschutz tragen Quetschgefahr Bestimmungsgemäße Verwendung Dieses Gerät ist zum Zusammenblasen oder Wegblasen des Laubes im privaten Bereich be- stimmt. Eine andere, darüber hinausgehende An- wendung gilt als nicht bestimmungsgemäß. ACHTUNG! Das Gerät darf nicht im gewerblichen Einsatz betrieben werden. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah- rung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf- sichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder soll- ten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Möglicher Fehlgebrauch Gerät nicht bei Regen verwenden. Gerät nicht als Lüfter verwenden. Gerät nicht in geschlossenen Räumen ver- wenden. Gerät nicht zur Pflege von Haustieren ver- wenden. MONTAGE ACHTUNG! Das Gerät darf erst nach vollständiger Montage betrieben werden. ACHTUNG! Akku erst einsetzen, wenn das Gerät vollständig zusammengebaut ist.

1. Adapter auf das Gerät schieben bis es einras-

2. Ausgewählten Aufsatz (2-2) auf den Adapter

schieben und drehen.

3. Befestigten Aufsatz auf festen Sitz prüfen.

INBETRIEBNAHME ACHTUNG! Vor Inbetriebnahme immer eine Sicht- kontrolle durchführen. ACHTUNG! Keine beschädigten Akkus verwenden. Brandgefahr! VORSICHT! Brand- und Explosionsgefahr! Ladegerät erwärmt sich beim Ladevor- gang. Nicht auf leicht brennbaren Unter- grund oder in brennbarer Umgebung be- treiben. Akku laden Für weitere Informationen zum Laden des Akkus, siehe separate Anleitung für den Akku und das Ladegerät. Akku einsetzen

1. Akku auf die Führung schieben, bis die Kon-

taktbuchse am Akku fest auf dem Kontaktste- cker des Gerätes sitzt (4). Akku entnehmen

1. Arretierung (5-1) drücken.

2. Akku aus dem Gerät herausziehen (5-2).

BEDIENUNG Gerät starten Verwenden Sie immer einen Aufsatz, damit das Gerät effektiv arbeiten kann.

1. Einen sicheren Stand einnehmen.

2. Luftgeschwindigkeitsregler (3-1) nach vorne

drehen bis die gewünschte Luftgeschwindig- keit erreicht ist. Das Gerät läuft.

3. Luftgeschwindigkeitsregler (3-1) bis zum An-

schlag nach hinten drehen. Das Gerät ist ab- geschaltet. Arbeitshinweise Gerät leicht nach vorne neigen, langsam vor- gehen.D Bedienung 8 441677_b Gerät nach rechts und links schwenken, um das Laub wegzublasen. Gerät während der Arbeit nicht überbean- spruchen. Nach dem Gebrauch Akku entnehmen und Gerät auf Schäden überprüfen.

ACHTUNG! Vor allen Arbeiten am Gerät den Akku entfernen. Elektrische Störungen nur von autorisierten Fachwerkstätten beheben lassen. Gerät nicht mit Wasser abspritzen! Eindrin- gendes Wasser kann zu Störungen führen. Gerät nicht Nässe oder Feuchtigkeit ausset- zen. Gerät in regelmäßigen Zeitabständen auf ordnungsgemäßen Zustand überprüfen. Keine Reinigungs- bzw. Lösungsmittel ver- wenden. Das Gerät kann damit irreparabel beschädigt werden. LAGERUNG Gerät und seine Zubehörteile nach jeder Be- nutzung reinigen. Gerät unzugänglich für Kinder und unbefugte Personen lagern. Gerät an einem trockenen, frostsicheren Ort lagern. Akku vor der Lagerung aus dem Gerät ent- nehmen. ENTSORGUNG Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll ent- sorgen! Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen. Akkus nur im entladenen Zustand entsorgen Der Benutzer ist zur Rückgabe der Batte- rien und Akkus verpflichtet. Diese können an den Verkaufsstellen unentgeltlich abgegeben werden. Für die Entsorgung bestehen folgende Mög- lichkeiten: durch den Fachhandel eine mit dem CCR-Zeichen gekenn- zeichnete Rücknahmestation

Störung Mögliche Ursache Lösung Gerät läuft nicht Akku entladen Akku ist nicht eingerastet oder hat sich gelöst Akku ist zu kalt oder zu heiß Drehregler ist nicht auf "Aus" ge- stellt und Akku ist entfernt Akku laden Sitz des Akkus prüfen und ggf. ein- rasten Akku leicht anwärmen oder abküh- len lassen Drehregler auf "Aus" stellen und 3 Sekunden warten. Danach das Gerät einschalten. Gerät läuft mit Unterbre- chungen Gerät defekt Luftgeschwindigkeitsregler ist de- fekt AL-KO Servicestelle aufsuchen Akku-Betriebszeit fällt deutlich ab Akku entladen, da längere Zeit nicht genutzt Lebensdauer des Akkus ver- braucht Akku laden Akku ersetzen. Nur Original-Zube- hör vom Hersteller verwenden Gerät schaltet sich aus Motorschutzschalter hat abge- schaltet Lüftungsschlitze zugesetzt Warten, bis der Motorschutzschal- ter das Gerät wieder einschaltet Gerät reinigenHilfe bei Störungen 441677_b 9 Störung Mögliche Ursache Lösung Gerät bläst nicht Aufsatz verstopft Ansauggitter verstopft Aufsatz reinigen Ansauggitter reinigen HINWEIS Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.D Garantie 10 441677_b GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: beachten dieser Bedienungsanleitung sachgemäßer Behandlung verwenden von Original-Ersatzteilen Die Garantie erlischt bei: eigenmächtigen Reparaturversuchen eigenmächtigen technischen Veränderungen nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller) Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ- ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EU- Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht. Produkt Hersteller Bevollmächtigter Akku-Laubbläser Typ LB 36 Li AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Seriennummer EU-Richtlinien Harmonisierte Normen G2532535 Schallleistungspegel EN ISO 3744 gemessen / garantiert 95,5 / 96 dB(A) 2006/42/EC 2014/30/EU 2000/14/EC 2011/65/EU EN 60335-1:2012/A11:2014 EN 50636-2-100:2014 EN 55014-1 EN 55014-2 EN 62233 Benannte Stelle Konformitätsbewertung Kötz, 28.06.2016 TÜV Industrie Service GmbH TÜV Süd Gruppe Westendstraße 199 80686 MUENCHEN DEUTSCHLAND No. 0499 2000/14/EC Appendix VI Wolfgang Hergeth Managing DirectorOriginal operating instructions 441677_b 11

Zubehör 1/1 E13332 Laubbläser LB 36 Li a b c d e
