BEDIENUNGSANLEITUNG LB 4060 AL-KO

442364_a BA Akku-Laubbläser LB 4060 Deckblatt LB4060

BETRIEBSANLEITUNG AKKU-LAUBBLÄSER LB 4060 442364_a 08 | 2017

24 LB 4060 LB 4060 Art.-Nr. 113610 2,2kg / 3,6 kg mit Akku LwA = 95,5 dB(A) K = 3 dB(A) LpA = 79,5dB(A), K = 3,0dB(A)

B05-3640 Art.-Nr. 113280

3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ......................................................... 10

3.1.1 Elektrische Sicherheit.............................................................................................. 10 3.1.2 Sicherheit von Personen ......................................................................................... 11

3.1.3 Verwendung und Behandlung des Elektrowerkzeugs............................................. 12

3.1.4 Arbeitsplatzsicherheit .............................................................................................. 13

3.1.5 Verwendung und Behandlung des Akkuwerkzeugs ................................................ 13

• 3.1.6 Service p. 14
• 3.2 Sicherheitshinweise für Laubbläser p. 14
• 3.2.1 Bediener p. 14
• 3.2.2 Arbeitsplatzsicherheit p. 15

3.2.3 Sicherheit von Personen, Tieren und Sachwerten .................................................. 15

• 3.2.4 Lärmbelastung p. 16
• 3.2.5 Vibrationsbelastung p. 16
• 4 Montage p. 18
• 4.1 Blasrohre montieren (02) p. 18
• 5 Inbetriebnahme p. 18
• 5.1 Akku laden p. 18
• 6 Bedienung p. 19
• 6.1 Akku einsetzen und herausziehen (04, 05) p. 19
• 6.2 Laubbläser bedienen (03) p. 19
• 7 Arbeitsverhalten und Arbeitstechnik p. 20
• 8 Transport p. 20
• 9 Lagerung p. 21
• 9.1 Lagerung von Akku und Ladegerät p. 21
• 10 Wartung und Pflege p. 21
• 11 Entsorgung p. 21
• 12 Kundendienst/Service p. 2244
• 2364_a 7 Original-Betriebsanleitung 13 Hilfe bei Störungen p. 23
• 14 Garantie p. 24
• 15 EG-Konformitätserklärung DE 8 LB 4060 Zu dieser Betriebsanleitung p. 24

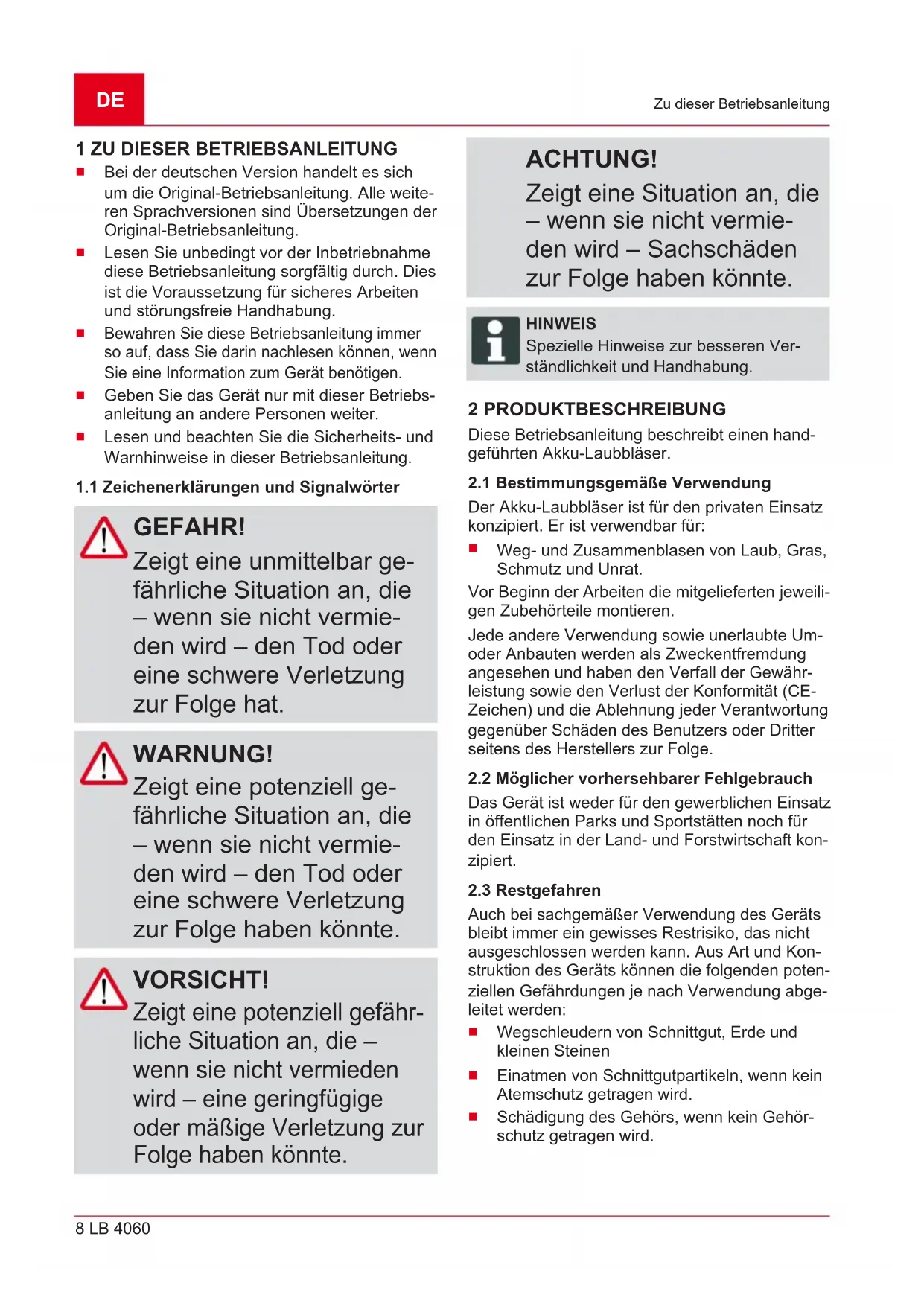

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weite- ren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.

Geben Sie das Gerät nur mit dieser Betriebs- anleitung an andere Personen weiter.

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Zeichenerklärungen und Signalwörter

GEFAHR! Zeigt eine unmittelbar ge- fährliche Situation an, die – wenn sie nicht vermie- den wird – den Tod oder eine schwere Verletzung zur Folge hat. WARNUNG! Zeigt eine potenziell ge- fährliche Situation an, die – wenn sie nicht vermie- den wird – den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell gefähr- liche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermie- den wird – Sachschäden zur Folge haben könnte. HINWEIS Spezielle Hinweise zur besseren Ver- ständlichkeit und Handhabung. 2 PRODUKTBESCHREIBUNG Diese Betriebsanleitung beschreibt einen hand- geführten Akku-Laubbläser.

2.1 Bestimmungsgemäße Verwendung

Der Akku-Laubbläser ist für den privaten Einsatz konzipiert. Er ist verwendbar für:

Weg- und Zusammenblasen von Laub, Gras, Schmutz und Unrat. Vor Beginn der Arbeiten die mitgelieferten jeweili- gen Zubehörteile montieren. Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Verfall der Gewähr- leistung sowie den Verlust der Konformität (CE- Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher vorhersehbarer Fehlgebrauch

Das Gerät ist weder für den gewerblichen Einsatz in öffentlichen Parks und Sportstätten noch für den Einsatz in der Land- und Forstwirtschaft kon- zipiert.

Auch bei sachgemäßer Verwendung des Geräts bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus Art und Kon- struktion des Geräts können die folgenden poten- ziellen Gefährdungen je nach Verwendung abge- leitet werden:

Wegschleudern von Schnittgut, Erde und kleinen Steinen

Einatmen von Schnittgutpartikeln, wenn kein Atemschutz getragen wird.

Schädigung des Gehörs, wenn kein Gehör- schutz getragen wird.442364_a 9 Produktbeschreibung

HINWEIS Der Akku und das Ladegerät sind nicht im Lieferumfang enthalten und müssen deshalb extra erworben werden. Akku und Ladegerät müssen separat erworben werden: Akku Lithium-Ionen 40V max., 4Ah Best.-Nr. Akku 113280, Best.-Nr. Ladegerät

Akku Lithium-Ionen 40V max., 5Ah Best.-Nr. Akku 113524, Best.-Nr. Ladegerät

Symbol Bedeutung Besondere Vorsicht bei der Hand- habung! Vor der Inbetriebnahme die Be- triebsanleitung lesen! Gefahr durch herausschleudernde Gegenstände! Dritte aus dem Gefahrenbereich fernhalten! Nicht in den Lüfter fassen Gefahr durch rotierende Bauteile Vor Wartungsarbeiten Betriebsan- leitung lesen Augen- und Gehörschutz tragen! Symbol Bedeutung Gerät vor Regen und Nässe schüt- zen!

2.6 Sicherheits- und Schutzeinrichtungen

WARNUNG! Verletzungsgefahr Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen kön- nen zu schweren Verlet- zungen führen.

Lassen Sie defekte Si- cherheits- und Schutzeinrichtungen re- parieren.

Setzen Sie Sicherheits- und Schutzeinrichtun- gen nie außer Kraft.

2.7 Produktübersicht (01)

Die Produktübersicht (01) gibt einen Überblick über das Gerät. Nr. Bauteil 1 Unteres Blasrohr mit Rundstrahldü- se, für große Flächen 2 Oberes Blasrohr 3 Verriegelungstaste 4 Luftgeschwindigkeitsregler 5 Handgriff 6 Akku* 7 Ladegerät mit Netzstecker* 8 Unteres Blasrohr mit Flachdüse, für präzises Arbeiten 9 Bedienungsanleitung

• Nicht im Lieferumfang enthalten.DE 10 LB 4060 Sicherheitshinweise 3 SICHERHEITSHINWEISE GEFAHR! Lebensgefahr und Ge- fahr schwerster Verlet- zungen durch Unkennt- nis der Sicherheitshin- weise Unkenntnis der Sicher- heitshinweise und Bedi- enanweisungen kann zu schwersten Verletzungen und sogar zum Tod führen.

Beachten Sie alle Si- cherheitshinweise und Bedienanweisungen dieser Betriebsanleitung sowie der Betriebsanlei- tungen, auf die verwie- sen wird, bevor Sie das Gerät benutzen.

Bewahren Sie alle mit- gelieferten Dokumente für die zukünftige Ver- wendung auf.

Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicher- heitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elek- trowerkzeug versehen ist. Versäumnisse bei der Ein- haltung der nachfolgenden Anweisungen können elek- trischen Schlag, Brand und/oder schwere Verlet- zungen verursachen.

Bewahren Sie alle Si- cherheitshinweise und Anweisungen für die Zu- kunft auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerk- zeug" bezieht sich auf netzbe- triebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetrie- bene Elektrowerkzeuge (ohne Netzleitung).

3.1.1 Elektrische Sicherheit

Vermeiden Sie Körperkon- takt mit geerdeten Oberflä- chen wie von Rohren, Hei- zungen, Herden und Kühl- schränken. Es besteht ein er- höhtes Risiko durch elektri-442364_a 11 Sicherheitshinweise schen Schlag, wenn Ihr Kör- per geerdet ist.

Halten Sie Elektrowerkzeu- ge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerk- zeug erhöht das Risiko eines elektrischen Schlages.

3.1.2 Sicherheit von

Seien Sie aufmerksam, ach- ten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medika- menten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeugs kann zu ernsthaften Verlet- zungen führen.

Tragen Sie persönliche Schutzausrüstung und im- mer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staub- maske, rutschfeste Sicher- heitsschuhe, langer Hosen, Schutzhelm oder Gehör- schutz, je nach Art und Ein- satz des Elektrowerkzeugs, verringert das Risiko von Ver- letzungen.

Vermeiden Sie eine unbeab- sichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausge- schaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie- ßen, kann dies zu Unfällen führen.

Entfernen Sie Einstellwerk- zeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschal- ten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befin- det, kann zu Verletzungen führen.

Vermeiden Sie eine abnor- male Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön- nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

Tragen Sie geeignete Klei- dung. Tragen Sie keine wei- te Kleidung oder Schmuck. Halten Sie Haare, KleidungDE 12 LB 4060 Sicherheitshinweise und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen er- fasst werden.

3.1.3 Verwendung und

Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektro- werkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im ange- gebenen Leistungsbereich.

Benutzen Sie kein Elektro- werkzeug, dessen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen ab- nehmbaren Akku, bevor Sie Geräteeinstellungen vor- nehmen, Ersatzwerkzeugtei- le wechseln oder das Elek- trowerkzeug weglegen. Die- se Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie kei- ne Personen das Elektro- werkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elek- trowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

Pflegen Sie Elektrowerkzeu- ge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile ein- wandfrei funktionieren und nicht klemmen, ob Teile ge- brochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beein- trächtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Elektrowerk- zeugs reparieren. Viele Un- fälle haben ihre Ursache in schlecht gewarteten Elektro- werkzeugen.

Halten Sie Schneidwerkzeu- ge scharf und sauber. Sorg- fältig gepflegte Schneidwerk- zeuge mit scharfen Schneid- kanten verklemmen sich weni- ger und sind leichter zu führen.442364_a 13 Sicherheitshinweise

Verwenden Sie Elektrowerk- zeug, Einsatzwerkzeug, Ein- satzwerkzeuge usw. ent- sprechend diesen Anwei- sungen. Berücksichtigen Sie dabei die Arbeitsbedin- gungen und die auszufüh- rende Tätigkeit. Der Ge- brauch von Elektrowerkzeu- gen für andere als die vorge- sehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Griff- flächen trocken, sauber und frei von Öl und Fett. Rutschi- ge Griffe und Griffflächen er- lauben keine sichere Bedie- nung und Kontrolle des Elek- trowerkzeugs in unvorherge- sehenen Situationen.

3.1.4 Arbeitsplatzsicherheit

Halten Sie Ihren Arbeitsbe- reich sauber und gut be- leuchtet. Unordnung oder un- beleuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Elek- trowerkzeug nicht in explo- sionsgefährdeter Umge- bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämp- fe entzünden können.

Halten Sie Kinder und ande- re Personen während der Benutzung des Elektrowerk- zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

3.1.5 Verwendung und

Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen wer- den. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, be- steht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Verwenden Sie nur die da- für vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

Halten Sie den nicht benutz- ten Akku fern von Büro- klammern, Münzen, Schlüs- seln, Nägeln, Schrauben oder anderen kleinen Me- tallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben.DE 14 LB 4060 Sicherheitshinweise

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Was- ser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätz- lich ärztliche Hilfe in An- spruch. Austretende Akkuf- lüssigkeit kann zu Hautreizun- gen oder Verbrennungen füh- ren.

Benutzen Sie keinen be- schädigten oder veränder- ten Akku. Beschädige oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Ver- letzungsgefahr führen.

Setzen Sie einen Akku kei- nem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen.

Befolgen Sie alle Anweisun- gen zum Laden und laden Sie den Akku oder das Ak- kuwerkzeug niemals außer- halb des in der Betriebsan- leitung angegebenen Tem- peraturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Tempera- turbereichs kann den Akku zerstören und die Brandge- fahr erhöhen.

Lassen Sie Ihr Elektrowerk- zeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Warten Sie niemals beschä- digte Akkus. Sämtliche War- tung von Akkus sollte nur durch den Hersteller oder be- vollmächtigte Kundendienst- stellen erfolgen.

3.2 Sicherheitshinweise für

Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht ken- nen, dürfen das Gerät nicht benutzen. Eventuelle landes- spezifische Sicherheitsvor- schriften zum Mindestalter des Benutzers beachten.

Gerät nicht unter Einfluss von Alkohol, Drogen oder Medika- menten bedienen.442364_a 15 Sicherheitshinweise

3.2.2 Arbeitsplatzsicherheit

Nur bei Tageslicht oder sehr hellem künstlichen Licht arbei- ten.

Entfernen Sie vor der Arbeit gefährliche Produkte und Ge- genstände aus dem Arbeits- bereich, z. B. explosive und entflammbare Produkte, heiße Asche, Verbrennungsrück- stände, glühende Zigaretten, Äste, Glasstücke, scharfkanti- ge Objekte, Metallstücke, Steine.

Das Gerät nur auf festem und ebenem Untergrund und nicht in steilen Schräglagen betrei- ben.

Auf Standsicherheit achten.

Bewegen Sie sich bei der Ar- beit vorsichtig und langsam. Rennen Sie nicht. Achten Sie auf Hindernisse.

Bei Arbeiten am Hang:

Niemals an einem glatten und rutschigen Abhang ar- beiten.

Immer auf sicheren Stand achten.

Immer das Laub nahe am Boden blasen.

Niemals Hang aufwärts ar- beiten.

3.2.3 Sicherheit von

Personen, Tieren und Sachwerten

Benutzen Sie das Gerät nur für diejenigen Arbeiten, für die es vorgesehen ist. Ein nicht- bestimmungsgemäßer Ge- brauch kann zu Verletzungen führen sowie Sachwerte schä- digen.

Sie sind für Unfälle und Ge- fährdungen anderer Personen oder Ihres Eigentums verant- wortlich.

Schalten Sie das Gerät nur ein, wenn sich im Arbeitsbe- reich keine Personen und Tie- re aufhalten.

Halten Sie einen Sicherheits- abstand zu Personen und Tie- ren ein, bzw. schalten Sie das Gerät aus, wenn sich Perso- nen oder Tiere nähern.

Richten Sie das Blasrohr nie- mals auf Umstehende oder Tiere.

Blasen Sie Abfälle niemals in die Richtung von Umstehen- den oder Haustieren.

Halten Sie während des Be- triebs Ihre Augen und Ohren vor der Saugöffnung fern.

Fassen Sie nie in die Ansaug- und Lüftungsgitter, wenn der Motor läuft. Durch rotierendeDE 16 LB 4060 Sicherheitshinweise Geräteteile können Verletzun- gen entstehen.

Schalten Sie das Gerät immer aus, wenn Sie es nicht benöti- gen, z.B. beim Wechsel des Arbeitsbereiches, bei War- tungs- und Pflegearbeiten.

Schalten Sie das Gerät bei ei- nem Unfall sofort aus, um weitere Verletzungen und Sachschäden zu vermeiden.

Betreiben Sie das Gerät nie mit abgenutzten oder defek- ten Teilen. Abgenutzte oder defekte Geräteteile können schwere Verletzungen verur- sachen.

Bewahren Sie das Gerät au- ßerhalb der Reichweite von Kindern auf.

Schalten Sie das Gerät vor dem Überqueren von Kieswe- gen aus.

Legen Sie das eingeschaltete Gerät nicht auf Kies ab.

Eine gewisse Lärmbelastung durch dieses Gerät ist unver- meidbar. Verlegen Sie lärminten- sive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Hal- ten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeits- dauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und zum Schutz in der Nähe befindli- cher Personen ist ein geeigneter Gehörschutz zu tragen.

3.2.5 Vibrationsbelastung

WARNUNG! Gefahr durch Vibration Der tatsächliche Vibrationsemissionswert bei der Gerätebenutzung kann vom angegebenen Wert des Herstellers ab- weichen. Beachten Sie vor bzw. während der Benut- zung folgende Einflussfak- toren:

Wird das Gerät bestim- mungsgemäß verwendet?

Wird das Material auf die richtige Art und Wei- se geschnitten bzw. ver- arbeitet?

Befindet sich das Gerät in einem ordentlichen Gebrauchszustand?

Ist das Schneidwerk- zeug ordentlich ge- schärft bzw. ist das rich- tige Schneidwerkzeug eingebaut?

Sind die Haltegriffe und ggf. optionale Vibrati- onsgriffe montiert, und sind diese fest mit dem Gerät verbunden?442364_a 17 Sicherheitshinweise

Betreiben Sie das Gerät nur mit der für die jeweilige Arbeit erforderlichen Motordrehzahl. Vermeiden Sie die maximale Drehzahl, um Lärm und Vibra- tionen zu verringern.

Aufgrund unsachgemäßer Be- nutzung und Wartung können sich der Lärm und die Vibra- tionen des Geräts erhöhen. Dies führt zu Gesundheits- schäden. Schalten Sie in die- sem Fall das Gerät sofort aus und lassen Sie es von einer autorisierten Service-Werk- stätte reparieren.

Der Belastungsgrad durch Vi- bration ist von der durchzu- führenden Arbeit bzw. der Verwendung des Geräts ab- hängig. Schätzen Sie ihn ab und legen Sie entsprechende Arbeitspausen ein. Dadurch verringert sich die Vibrations- belastung über die gesamte Arbeitszeit wesentlich.

Der längere Gebrauch des Geräts setzt den Bediener Vi- brationen aus und kann Kreis- laufprobleme ("weißer Finger") verursachen. Um die- ses Risiko zu vermindern, Handschuhe tragen und die Hände warm halten. Falls ein Symptom des "weißen Fingers" erkannt wird, sofort einen Arzt aufsuchen. Zu die- sen Symptomen gehören: Ge- fühllosigkeit, Verlust der Sen- sibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Normalerweise betreffen die- se Symptome die Finger, die Hände oder den Puls. Bei niedrigen Temperaturen er- höht sich die Gefahr.

Legen Sie während Ihres Ar- beitstages längere Pausen ein, damit Sie sich vom Lärm und den Vibrationen erholen können. Planen Sie Ihre Ar- beit so, dass der Einsatz von Geräten, die starke Vibratio- nen erzeugen, über mehrere Tage verteilt wird.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfär- bung während der Benutzung des Geräts an Ihren Händen feststellen, unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Ohne ausreichende Ar- beitspausen kann es zu ei- nem Hand-Arm-Vibrationssyn- drom kommen.

Minimieren Sie Ihr Risiko, sich Vibrationen auszusetzen. Pflegen Sie das Gerät ent-DE 18 LB 4060 Montage sprechend den Anweisungen in der Betriebsanleitung.

Falls das Gerät häufig ver- wendet wird, kontaktieren Sie Ihren Fachhändler um Antivi- brationszubehör (z.B. Griffe) zu erwerben.

Vermeiden Sie es, mit dem Gerät bei Temperaturen von unter 10°C zu arbeiten. Le- gen Sie in einem Arbeitsplan fest, wie die Vibrationsbelas- tung begrenzt werden kann. 4 MONTAGE WARNUNG! Gefahren durch unvoll- ständige Montage! Der Betrieb eines unvoll- ständig montierten Geräts kann zu schweren Verlet- zungen führen.

Das Gerät nur betrei- ben, wenn es vollstän- dig montiert ist!

Den Akku erst in das Gerät einsetzen, wenn es vollständig montiert ist!

Vor dem Einschalten al- le Sicherheits- und Schutzeinrichtungen prüfen, ob sie vorhan- den und funktionsfähig sind!

4.1 Blasrohre montieren (02)

1. Oberes Blasrohr (02/1) auf das Gerät schie-

ben (02/a) bis es an der Verriegelungstaste (02/3) einrastet.

2. Ausgewähltes unteres Blasrohr (02/2) auf

das obere Blasrohr schieben (02/b).

3. Befestigte Blasrohre auf festen Sitz prüfen.

VORSICHT! Brandgefahr beim La- den! Aufgrund Erwärmung des Ladegeräts besteht Brand- gefahr, wenn es auf leicht brennbaren Untergrund gestellt und nicht ausrei- chend belüftet wird.

Betreiben Sie das Lade- gerät immer auf nicht- brennbarem Untergrund bzw. in nicht-brennbarer Umgebung.

Falls vorhanden: Halten Sie die Lüftungsschlitze frei. HINWEIS Den Akku vor dem ersten Gebrauch voll- ständig aufladen. Der Akku kann in je- dem beliebigen Ladezustand geladen werden. Eine Unterbrechung des La- dens schadet dem Akku nicht. HINWEIS Der Akku ist beim Aufladen aufgrund der automatischen Erkennung des Ladezu- standes vor Überladen geschützt und kann somit einige Zeit, jedoch nicht auf Dauer, mit dem Ladegerät verbunden verbleiben.442364_a 19 Bedienung Der Temperaturbereich für den Ladebetrieb soll zwischen 5°C und +45°C liegen. Die Ladezeit bei Vollaufladung beträgt max. 120 Minuten. Ver- kürzt sich die Betriebszeit des Akkus wesentlich trotz Vollaufladung, ist der Akku verbraucht und gegen einen neuen Original-Akku auszuwech- seln. 6 BEDIENUNG WARNUNG! Verletzungsgefahr durch sich lösende Geräteteile Sich während des Betriebs lösende Geräteteile kön- nen zu schweren Verlet- zungen führen.

Überprüfen Sie vor dem Einschalten des Gerä- tes, ob alle Geräteteile fest aufgesteckt sind.

Akku einsetzen und herausziehen (04, 05) Akku einsetzen (04)

1. Akku (04/2) auf die Akkuschiene (04/1) auf-

schieben (04/a), bis er einrastet. Akku herausziehen (05)

1. Entriegelungstaste (05/1) drücken (05/a) und

2. Akku (05/2) herausziehen (05/b).

6.2 Laubbläser bedienen (03)

VORSICHT! Verletzungsgefahr und Sachschäden Durch den Luftstrahl und das weggeblasene Materi- al können Personen oder Tiere verletzt und be- schmutzt werden.

Achten Sie unbedingt darauf, dass durch den Luftstrahl und das weg- geblasene Material kei- ne Personen oder Tiere beeinträchtigt sowie Ge- genstände beschädigt werden.

Beachten Sie die Wind- richtung. HINWEIS Arbeiten Sie nie gegen den Wind, damit Sie und hinter Ihnen stehende Personen nicht beschmutzt werden.

1. Einen sicheren Stand einnehmen.

Laubbläser einschalten

1. Luftgeschwindigkeitsregler (03/1) nach vorne

drehen (03/a) bis die gewünschte Luftge- schwindigkeit erreicht ist. Der Laubbläser läuft. Laubbläser ausschalten

1. Luftgeschwindigkeitsregler (03/1) bis zum

Anschlag nach hinten drehen (03/b). Der Laubbläser ist abgeschaltet.DE 20 LB 4060 Arbeitsverhalten und Arbeitstechnik 7 ARBEITSVERHALTEN UND ARBEITSTECHNIK

Gerät leicht nach vorne neigen, langsam vor- gehen.

Gerät nach rechts und links schwenken, um das Laub wegzublasen.

Gerät während der Arbeit nicht überlasten.

Nach dem Gebrauch Akku entfernen und Ge- rät auf Schäden überprüfen. 8 TRANSPORT Führen Sie vor dem Transport folgende Maßnah- men durch:

1. Gerät ausschalten.

2. Akku aus dem Gerät entfernen.

3. Akku vorschriftsgemäß verpacken (s.u.).

HINWEIS Die Nennenergie des Akkus/der Akkus beträgt weniger als 100Wh! Beachten Sie deshalb die nachfolgenden Trans- porthinweise! Der enthaltene Li-Ion Akku unterliegt dem Ge- fahrgutrecht, kann jedoch unter vereinfachten Be- dingungen transportiert werden:

Durch den privaten Benutzer kann der unbe- schädigte Akku ohne weitere Auflagen auf der Straße transportiert werden, sofern die- ser einzelhandelsgerecht verpackt ist und der Transport Privatzwecken dient. Die Ge- wichtsobergrenzen für einzeln versendete Akkus sind zu beachten:

max. 30kg Gesamtgewicht je Paket beim Transport auf Straße, Schiene und Was- ser

keine Gewichtsobergrenze beim Luft- transport aber max. 2Stück je Paket

Bei Vermutung einer Beschädigung des Ak- kus (z.B. durch Herunterfallen des Geräts) ist der Transport unzulässig.

Gewerbliche Nutzer, welche den Transport in Verbindung mit ihrer Haupttätigkeit durchfüh- ren (z.B. Lieferungen von und zu Baustellen oder Vorführungen), können diese Vereinfa- chung ebenfalls in Anspruch nehmen. In beiden o.g. Fällen müssen zwingend Vorkeh- rungen getroffen werden, um ein Freiwerden des Inhalts zu verhindern. In anderen Fällen sind die Vorschriften des Gefahrgutrechts zwingend ein- zuhalten! Bei Nichtbeachtung drohen dem Ab- sender und ggf. dem Beförderer empfindliche Strafen. Weitere Hinweise zu Beförderung und Versand

Transportieren bzw. Versenden Sie Lithium- Ionen Akkus nur im unbeschädigtem Zu- stand!

Sichern Sie das Gerät so, dass eine unbeab- sichtigte Inbetriebnahme während der Beför- derung verhindert wird.

Sichern Sie das Gerät durch eine starke Au- ßenverpackung (Versandkarton). Verwenden Sie möglichst die Originalverpackung des Herstellers.

Stellen Sie die korrekte Kennzeichnung und Dokumentation der Sendung beim Transport bzw. Versand (z.B. durch Paketdienst oder Spedition) sicher:

Beim Transport auf Straße, Schiene und Wasser muss auf der Verpackung ein Warnaufkleber angebracht sein, wenn der Akku/die Akkus dem Gerät beigelegt sind. Wenn der Akku/die Akkus in das Gerät eingesetzt bzw. eingebaut sind, ist kein Warnaufkleber notwendig, weil die Außenverpackung/Originalverpackung bereits bestimmten Vorschriften entspre- chen muss.

Beim Lufttransport muss in jedem Fall ein Warnaufkleber auf der Verpackung ange- bracht sein. Die Gewichtsobergrenzen für zusammen mit dem Gerät versendete Akkus sind zu beachten: max. 5kg Akku- gewicht je Paket und max. 2Stück je Pa- ket, wenn der Akku/die Akkus dem Gerät beigelegt sind.

Informieren Sie sich vorab, ob ein Transport mit dem von Ihnen gewählten Dienstleister möglich ist, und zeigen Sie ihre Sendung an. Wir empfehlen Ihnen die Hinzuziehung eines Ge- fahrgut-Fachmanns zur Vorbereitung des Ver- sands. Bitte beachten Sie auch eventuelle weiter- führende nationale Vorschriften.442364_a 21 Lagerung 9 LAGERUNG Nach jedem Gebrauch das Gerät gründlich reini- gen und – falls vorhanden – alle Schutzabde- ckungen anbringen. Gerät an einem trockenen, abschließbaren Platz und außerhalb der Reich- weite von Kindern aufbewahren. Vor Betriebspausen, die länger als 30 Tage dau- ern, folgende Arbeiten durchführen:

Gerät gründlich reinigen und in einem tro- ckenen Raum aufbewahren.

9.1 Lagerung von Akku und Ladegerät

GEFAHR! Gefahr von Explosionen und Bränden! Personen werden getötet oder schwer verletzt, wenn der Akku explodiert, weil er vor offenen Flammen oder Hitzequellen gelagert wur- de.

Lagern Sie den Akku kühl und trocken, jedoch nicht vor offenen Flam- men oder Hitzequellen. HINWEIS Der Akku ist beim Aufladen aufgrund der automatischen Erkennung des Ladezu- standes vor Überladen geschützt und kann somit einige Zeit, jedoch nicht auf Dauer, mit dem Ladegerät verbunden verbleiben.

Lagern Sie den Akku an einem trockenen, frostfreien Ort bei einer Lagertemperatur von 0°C – 35°C und mit einem Ladezustand von ca. 40 – 60%.

Lagern Sie den Akku wegen Kurzschlussge- fahr nicht in der Nähe metallischer oder säu- rehaltiger Gegenstände.

Laden Sie den Akku nach ca. 6 Monaten Lagerung für ca. 2Stunden nach.

10 WARTUNG UND PFLEGE

Gerät keiner Nässe oder Feuchtigkeit ausset- zen. Nicht mit Wasser abspritzen.

Nach jedem Einsatz den Akku entfernen und das Gerät auf Beschädigungen prüfen.

Gerät in regelmäßigen Zeitabständen auf ordnungsgemäßen Zustand überprüfen.

Elektrische Kontakte des Geräts auf Korrosi- on prüfen, ggf. mit einem feinen Drahtpinsel reinigen und dann mit einem Kontaktspray einsprühen. 11 ENTSORGUNG Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehö- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor der Abgabe entnommen werden! Deren Entsorgung wird über das Batte- riegesetz geregelt.

Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Ge- brauch gesetzlich zur Rückgabe ver- pflichtet.

Der Endnutzer trägt die Eigenverant- wortung für das Löschen seiner perso- nenbezogenen Daten auf dem zu ent- sorgenden Altgerät! Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen. Elektro- und Elektronikaltgeräte können bei fol- genden Stellen unentgeltlich abgegeben werden:

Öffentlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z.B. kommunale Bauhöfe)

Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten. Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richt- linie 2012/19/EU unterliegen. In Ländern außer- halb der Europäischen Union können davon ab- weichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.DE 22 LB 4060 Kundendienst/Service Hinweise zum Batteriegesetz (BattG)

Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedie- nungs- bzw. Montageanleitung.

Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch ge- setzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Ab- gabe von haushaltsüblichen Mengen. Altbatterien können Schadstoffe oder Schwerme- talle enthalten, die der Umwelt und der Gesund- heit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthalte- nen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei. Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen. Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb der Mülltonne, so steht dies für Folgen- des:

Hg: Batterie enthält mehr als 0,0005% Quecksilber

Cd: Batterie enthält mehr als 0,002% Cadmi-

Pb: Batterie enthält mehr als 0,004% Blei Akkus und Batterien können bei folgenden Stel- len unentgeltlich abgeben werden:

Öffentlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z.B. kommunale Bauhöfe)

Verkaufsstellen von Batterien und Akkus

Rücknahmestellen des gemeinsamen Rück- nahmesystems für Geräte-Altbatterien

Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesys- tems) Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern au- ßerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten. 12 KUNDENDIENST/SERVICE Bei Fragen zu Garantie, Reparatur oder Ersatz- teilen wenden Sie sich bitte an Ihre nächstgele- gene AL-KOServicestelle. Diese finden Sie im Internet unter folgender Adresse: www.al-ko.com/service-contacts442364_a 23 Hilfe bei Störungen

13 HILFE BEI STÖRUNGEN

VORSICHT! Verletzungsgefahr Scharfkantige und sich bewegende Geräteteile können zu Ver- letzungen führen.

Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe! Störung Ursache Beseitigung Gerät bläst nicht. Aufsatz verstopft. Aufsatz reinigen. Ansauggitter verstopft. Ansauggitter reinigen. Motor läuft nicht. Akku ist leer. Akku laden. Akku fehlt oder Akku sitzt nicht richtig. Akku richtig einsetzen. Akku ist zu kalt oder zu heiß. Akku leicht erwärmen oder abkühlen lassen. Drehregler ist nicht auf „Aus“ gestellt und Akku wurde ent- fernt. Drehregler auf „Aus“ stellen und 3 Se- kunden warten. Danach das Gerät einschalten. Motor läuft mit Unterbrechun- gen. Luftgeschwindigkeitsregler ist defekt. AL-KO Servicestelle aufsuchen. Motor schaltet sich aus. Motorschutzschalter hat ab- geschaltet. Warten, bis der Motorschutzschalter das Gerät wieder einschaltet. Lüftungsschlitze ver- schmutzt. Gerät reinigen. Akku-Betriebszeit fällt deut- lich ab. Akku entladen, da längere Zeit nicht genutzt. Akku laden. Lebensdauer des Akkus ist abgelaufen. Akku ersetzen. Nur Original-Zubehör vom Hersteller verwenden. Akku lässt sich nicht laden. Akkukontakte sind ver- schmutzt. AL-KO Servicestelle aufsuchen. Akku oder Ladegerät sind defekt. Ersatzteile bestellen. AL-KO Service- stelle aufsuchen. Akku ist zu heiß. Akku abkühlen lassen. HINWEIS Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst wenden.DE 24 LB 4060 Garantie 14 GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei:

Beachten dieser Betriebsanleitung

Sachgemäßer Behandlung

Verwenden von Original-Ersatzteilen Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen

Eigenmächtigen technischen Veränderungen

Nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käu- fers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

15 EG-KONFORMITÄTSERKLÄRUNG
