Märke	AL-KO
Modell	LB 4060
Produkttyp	Batteridriven lövblås
Avsedd användning	Trädgård (löv, gräs, smuts)
Strömförsörjning	Litiumjonbatteri 40 V max (ingår ej)
Rekommenderad batterikapacitet	4 Ah eller 5 Ah (ref. 113280 / 113524)
Rekommenderad laddare	Ref. 113281 (ingår ej)
Laddningstid	Max 120 minuter
Hastighetsregulator	Ja, kontinuerlig genom vridning
Medföljande munstycken	2 munstycken: cirkulärt jetmunstycke (stora ytor) och platt munstycke (precision)
Ljudtrycksnivå (LpA)	89,5 dB(A) uppmätt
Garanterad ljudeffektnivå	96 dB(A)
Vikt (uppskattning)	Cirka 2,5 kg (utan batteri)
Total längd (uppskattning)	Cirka 80 cm (med monterat munstycke)
Garanti	Lagstadgad period enligt land (tillverkningsfel)
Underhåll	Rengöring efter användning, förvaring torrt
Reservdelar	Blåsmunstycken, batteri, laddare
Säkerhet	Läs igenom hela bruksanvisningen före användning; använd personlig skyddsutrustning (skyddsglasögon, hörselskydd)

Vanliga frågor - LB 4060 AL-KO

Hur monterar man munstyckena på lövblåsen LB 4060?

Tryck det övre blåsmunstycket på apparaten tills det klickar fast vid låsknappen. Tryck sedan det nedre munstycket på det övre. Kontrollera att båda är ordentligt fastsatta före användning.

Vilket batteri ska man använda med LB 4060?

Använd ett AL-KO litiumjonbatteri 40 V max på 4 Ah (ref. 113280) eller 5 Ah (ref. 113524). Batteriet ingår inte och måste köpas separat.

Hur laddar man batteriet?

Använd AL-KO-laddare ref. 113281. Anslut laddaren till elnätet och sätt i batteriet. Full laddningstid är max 120 minuter. Rekommenderat temperaturintervall: 5 °C till 45 °C.

Hur startar och stoppar man lövblåsen?

För att starta, vrid hastighetsregulatorn framåt till önskad hastighet. För att stänga av, vrid regulatorn bakåt till stoppläget. Apparaten stannar då helt.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid skyddsglasögon och hörselskydd. Håll personer och djur borta från arbetsområdet. Rikta aldrig luftströmmen mot personer eller djur. Stäng av apparaten vid byte av område eller underhåll.

Hur underhåller jag lövblåsen efter användning?

Ta bort batteriet. Rengör apparaten med en torr trasa (sprejta inte med vatten). Kontrollera att insugsgallren inte är blockerade. Förvara på en torr och frostfri plats.

Vad gör jag om motorn inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Om batteriet är för varmt eller för kallt, vänta tills det når normal temperatur. Om problemet kvarstår kan hastighetsregulatorn vara defekt; kontakta AL-KO:s kundtjänst.

Vilken ljudnivå har apparaten?

Den uppmätta ljudtrycksnivån är 89,5 dB(A) och den garanterade ljudeffektnivån är 96 dB(A). Det rekommenderas att använda hörselskydd.

Hur transporterar jag lövblåsen säkert?

Stäng av apparaten och ta bort batteriet. Packa batteriet enligt reglerna för transport av farligt gods (nominell energi < 100 Wh). Använd en robust förpackning för att förhindra oavsiktlig start.

Var kan jag hitta reservdelar eller kontakta kundtjänst?

Reservdelar (munstycken, batteri, laddare) finns hos auktoriserade AL-KO-återförsäljare. För garantifrågor eller reparation, kontakta närmaste AL-KO-service via tillverkarens webbplats.

BRUKSANVISNING LB 4060 AL-KO

Innehållsförteckning

1 Om denna bruksanvisning 255

1.1 Teckenförklaring och signalord 255

2 Produktbeskrivning 255

2.1 Avsedd användning.... 255

2.2 Förutsebar felanvändning.... 255

2.3 Kvarvarande risker 255

2.4 Leveransomfattning 255

2.5 Symboler på maskinen.... 256

2.6 Säkerhets- och skyddsanordningar 256

2.7 Produktöversikt (01) 256

3.1 Allmänna säkerhetsanvisningar för elverktyg 257

3.1.1 Elsäkerhet 257

3.1.3 Användning och hantering av eldrivet redskap 258

3.1.4 Säkerhet på arbetsplatsen 259

3.1.5 Använda och hantera det batteridrivna verktyget.... 260

3.1.6 Service 260

3.2 Säkerhetsanvisningar för lövblåsar 261

3.2.1 Användare 261

3.2.2 Säkerhet på arbetsplatsen 261

3.2.3 Säkerhet för människor, djur och egendom 261

3.2.4 Buller 262

3.2.5 Vibrationsbelastning 263

4 Montering.... 264

4.1 Montera blåsrören (02) 264

5 Start 265

5.1 Ladda batteriet 265

6 Användning.... 265

6.1 Sätta i och ta ut batteriet (04, 05) 265

6.2 Manövrera lövblåsen (03)...... 266

7 Arbetsbeteende och arbetsteknik 266

8 Transport 266

9 Förvaring.... 267

9.1 Förvara batteri och laddare 267

10 Underhåll och skötsel 267

11 Återvinning.... 268

12 Kundtjänst/service 268

13 Felavhjälpning.... 269
14 Garanti 270
15 EG-försäkran om överensstämmelse 270

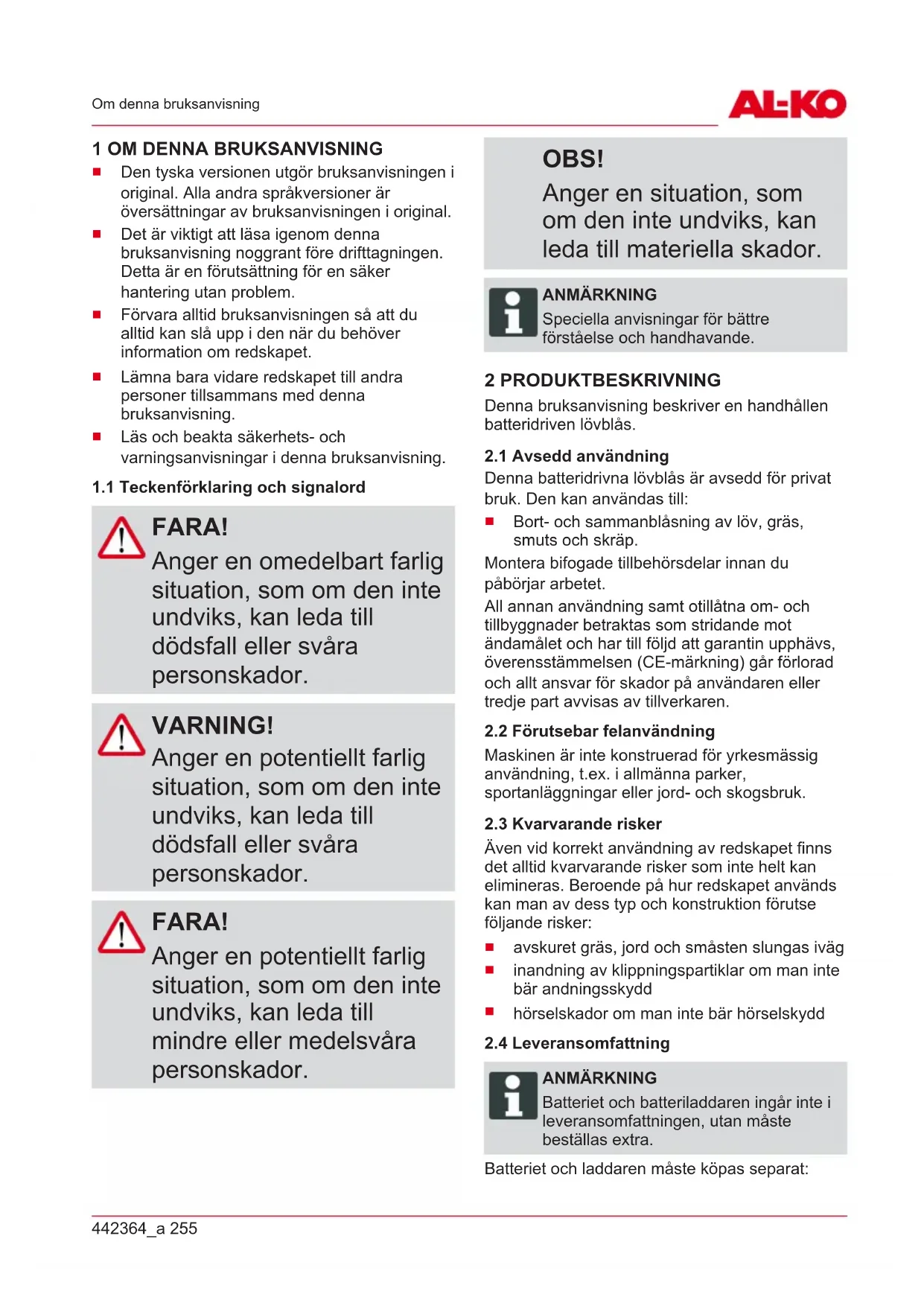

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.
Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

FARA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

Denna bruksanvisning beskriver en handhållen batteridriven lövblås.

2.1 Avsedd användning

Denna batteridrivna lövblås är avsedd för privat bruk. Den kan användas till:

Bort- och sammanblåsning av löv, gräs, smuts och skräp.

Montera bifogade tillbehörsdelar innan du påbörjar arbetet.

All annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och allt ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Maskinen är inte konstruerad för yrkesmässig användning, t.ex. i allmänna parker, sportanläggningar eller jord- och skogsbruk.

2.3 Kvarvarande risker

Även vid korrekt användning av redskapet finns det alltid kvarvarande risker som inte helt kan elimineras. Beroende på hur redskapet används kan man av dess typ och konstruktion förutse följande risker:

■ avskuret gräs, jord och småsten slungas iväg
■ inandning av klippningspartiklar om man inte bär andningsskydd
■ hörselskador om man inte bär hörselskydd

2.4 Leveransomfattning

ANMÄRKNING

Batteriet och batteriladdaren ingår inte i leveransomfattningen, utan måste beställas extra.

Batteriet och laddaren måste köpas separat:

Litiumjon-batteri 40 V max., 4 Ah

Best.-nr. batteri 113280, best.-nr. laddare 113281

Litiumjon-batteri 40 V max., 5 Ah

Best.-nr. batteri 113524, best.-nr. laddare 113281

2.5 Symboler på maskinen

Symbol Betydelse

Var särskilt försiktig när du hanterar maskinen!

Läs igenom bruksanvisningen innan du börjar använda maskinen!

Risk för att föremål slungas ut!

Håll andra personer på avständ från riskområdet!

Grip aldrig in i fläkten

Fara från roterande komponenter

Läs igenom bruksanvisningen innan du utför underhåll

Använd ögon- och hörselskydd!

Skydda maskinen mot regn och väta!

2.6 Säkerhets- och skyddsanordningar

WARNING!

Skaderisk

Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svåra kroppsskador.

Se till att reparera eventuella skadade säkerhets- och skyddsanordningar.

Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

2.7 Produktöversikt (01)

Produktöversikten (01) ger en överblick över maskinen.

Nr. Komponent

1 Undre blåsrör med munstycke för rund stråle, för stora ytor

2 Övre blåsrör

3 Låsknapp

4 Lufthastighetsreglage

5 Handtag

6 Batteri*

7 Laddare med stickkontakt*

8 Undre blåsrör med platt munstycke, för exakt arbete

9 Bruksanvisning

* Ingår ej i leveransen.

3 SÄKERHETSANVISNINGAR

FARA!

Livsfara och risk för allvarliga personskador pga bristande kännedom om säkerhetsanvisningarna

Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till allvarliga personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvisning innan maskinen används.
■ Spara all bifogad dokumentation för framtida behov.

3.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING!

Läs igenom alla säkerhetsanvisningar, anvisningar, bilder och tekniska data som gäller för detta elverktyg.

Om säkerhetsanvisningar och annan information inte beaktas finns det risk för elstötar, brand och/eller allvarliga personskador.

■ Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.

Begreppet "elverktyg" som används i säkerhetsanvisningen avser nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

3.1.1 Elsäkerhet

■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.
■ Utsätt inte eldrivna redskap för regn och väta. Om vatten tränger in i eldrivet redskap ökar risken för elstötar.

• Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elverktyg. Använd inget elverktyg om du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet när du använder ett elverktyg kan leda till allvarliga personskador.
  Bär personlig skyddsutrustning och använd alltid skyddsglasögon. Beroende på elverktygets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. andningsskydd, halksäkra skor, långa byxor, skyddshjälm eller hörselskydd användas för att minska risken för personskador.
  Se till att maskinen inte kan startas oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elverktyget eller om det är påslaget när det ansluts till strömförsörjningen.

■ Ta bort justeringsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som sitter i en roterande komponent kan orsaka personskador.
■ Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det elverktyget i en oförutsedd situation.
Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller längt här kan fastna i de rörliga delarna.

3.1.3 Användning och hantering av eldrivet redskap

• Överbelasta inte elverktyget. Använd ett elverktyg som är avsett för det arbete du utför. Med ett passande elverktyg arbetar du bättre och säkrare i det angivna effektområdet.
  ■ Använd inte elverktyg med defekta strömbrytare. Ett elverktyg som inte längre kan

kopplas till eller ifrån är farligt och måste repareras.

Dra ut kontakten ur eluttaget och/eller ta ut batteriet innan du gör inställningar, byter tillbehörsdelar eller lägger undan elverktyget. Dessa försiktighetsåtgärder förhindrar att elverktyget startas oavsiktligt.

Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda elverktyget. Elverktyg är farliga om de används av oerfarna personer.

- Var noga med underhållet av elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elverktygets funktion. Lämna in verktyget för att reparera skadade delar innan det tas i bruk. Många olyckor orsakas av dåligt underhållna elverktyg.

■ Se till att skärverktygen är vassa och rena. Ordentligt

skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.

■ Använd elverktyg, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Om elverktyget används till andra syften än avsedda användningar kan leda till farliga situationer.

Håll handtagen torra, rena och fria från olja och fett. Om handtagen är smorda kan elverktyget inte manövreras och hållas under kontroll i en oförutsedd situation.

3.1.4 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.
- Arbeta inte med elverkyget i explosionsfarlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
Håll barn och andra personer på avständ från elverktyget medan det

används. Om du blir distraherad kan du förlora kontrollen över elverktyget.

3.1.5 Använda och hantera det batteridrivna verktyget

Ladda enbart batterierna i laddare som rekommenderas av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.
■ Använd endast batterier som är avsedda för elverktyget. Om andra batterier används finns risk för personskador eller brand.
Förvara batterier som inte används på tillräckligt avständ från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.
- Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögonen måste du dessutom

kontakta läkare. Läckande batterivätska kan leda till hudirritationer eller brännskador.

Använd inga skadade eller förändrade batterier. Skadade eller förändrade batterier kan bete sig på oväntat sätt och orsaka brand, explosion eller risk för personskador.
■ Utsätt inte batteriet för eld eller höga temperaturer. Eld eller temperaturer över 130°C kan orsaka explosioner.
- Följ alla anvisningar för laddning. Ladda aldrig batteriet eller det batteridrivna verktyget utanför temperaturområdet som anges i bruksanvisningen. En felaktig laddning eller laddning utanför tillåtet temperaturområde kan förstöra batteriet och höja risken för brand.

3.1.6 Service

Låt endast kvalificerad personal reparera ditt elverktyg under användande av originalreservdelar. Detta garanterar att elverktyget förblir säkert.

■ Underhåll aldrig skadade batterier. Batterierna får endast underhållas av tillverkaren eller behörig kundtjänst.

3.2 Säkerhetsanvisningar för lövblåsar

3.2.1 Användare

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.

■ Använd inte redskapet om du är påverkad av alkohol, droger eller medicin.

3.2.2 Säkerhet på arbetsplatsen

• Arbeta endast i dagsljus eller i mycket stark belysning.
  Se till att före arbetets början avlägsna farliga föremål från arbetsområdet, t.ex. explosiva och lättantändliga produkter, het aska, förbränningsrester, glödande cigarette, grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar.
  ■ Använd endast maskinen på fast och jämnt underlag och aldrig i branta lutningar.
  ■ Se till att stå på stabilt underlag.

Rör dig försiktigt och längsamt under arbetet. Spring inte. Se upp för eventuella hinder.

■ Vid arbete i sluttningar:

Arbeta aldrig i hala eller ostabila sluttningar.
Se till att du alltid står stadigt.
- Blås alltid löven nära marken.
- Arbeta aldrig uppåt i sluttningar.

3.2.3 Säkerhet för människor, djur och egendom

■ Använd endast redskapet för avsett ändamål. Annan användning kan leda till såväl personskador som skador på föremål.
Du är ansvarig för att andra personer inte skadas eller utsätts för fara samt att din egendom inte skadas.
- Starta endast redskapet om ingen annan finns på arbetsområdet, vare sig djur eller människa.
Se till att upprätthålla ett säkerhetsavständ och stäng av maskinen när människor eller djur kommer i dess närhet.
■ Rikta aldrig blåsröret mot personer eller djur.

• Blås aldrig avfall mot personer eller djur.
  Se till att avståndet mellan ögonen och öronen till insugningsöppningen är tillräckligt stort.
  Rör aldrig vid insugs- eller ventilationsgallret när motorn är igång. Roterande motorkomponenter kan orsaka personskador.
  ■ Stäng alltid av maskinen när den inte längre behövs, t.ex. vid byte av arbetsområde, vid underhålls- och servicearbeten.
  Vid olyckstillbud måste maskinen genast stängas av för att undvika att ytterligare kroppsskador eller skador på egendom uppstår.
  Använd aldrig maskinen med nedslitna eller defekta komponenter. Nedslitna och defekta komponenter kan orsaka allvarliga personskador.
  ■ Förvara maskinen utom räckhåll för barn.
  ■ Slå ifrån maskinen innan du korsar singelstigar.
  Lägg aldrig ned maskinen på singel medan den fortfarande är igång.

3.2.4 Buller

Ett visst buller från maskinen kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider.

Respektera pilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.

3.2.5 Vibrationsbelastning

WARNING! Risk för vibration

Det faktiska vibrations- emissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:

■ Används maskinen för avsett ändamål?
■ Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?
- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast maskinen med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.

■ Felaktigt underhåll samt felaktig hantering av

maskinen kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av maskinen och lämna in den till en auktoriserad serviceverkstad för reparation.

- Belastningen av vibration är beroende av arbetsuppgifterna och hur maskinen används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.

Längre tids arbete med maskinen kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". För att förebygga sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar,

händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.

■ Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av maskinen som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.
- Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med maskinen. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt maskinen i enlighet med anvisningarna i bruksanvisningen.
- Om maskinen används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
■ Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

4 MONTERING

WARNING! Faror p.g.a. ofullständig montering!

Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.

■ Använd enbart maskinen när den har monterats komplett.
Sätt först i batteriet när maskinen i övrigt är färdigmonterat!
■ Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga!

4.1 Montera blåsrören (02)

1. Skjut det övre blåsröret (02/1) på maskinen (02/a) tills det snäpper in vid låsknappen (02/3).
2. Skjut det utvalda undre blåsröret (02/2) på det övre blåsröret (02/b).
3. Kontrollera att blåsrören sitter fast ordentligt.

5 START

5.1 Ladda batteriet

FARA!

Brandfara vid laddning!

Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättantändligt underlag och inte ventileras tillräckligt.

Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.
- Om förhanden: Se till att ventilationsöppningarna inte är övertäckta.

ANMÄRKNING

Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.

ANMÄRKNING

På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.

Temperaturområdet för laddning bör ligga mellan 5°C och +45°C. Laddningstiden för fulladdning av batteriet är max. 120 minuter. Om drifttiden förkortas väsentligt trots fulladdning är batteriet förbrukat och måste bytas ut mot ett nytt originalbatteri.

6 ANVÄNDNING

WARNING!

Risk för skador pga komponenter som lossnar

Komponenter på maskinen som lossnar under arbetet kan orsaka allvarliga personskador.

■ Kontrollera innan maskinen slås på att alla maskinkomponenter har skjutits samman fast.

6.1 Sätta i och ta ut batteriet (04, 05)

Sätta i batteriet (04)

1. För in batteriet (04/2) på batteriskenan (04/1) tills det klickar på plats (04/a).

Ta ut batteriet (05)

1. Tryck på låsknappen (05/1) och håll den intryckt (05/a).
2. Ta ut batteriet (05/2) (05/b).

6.2 Manövrera lövblåsen (03)

FARA!

Fara för kroppsskador och skador på egendom

Luftstrålen och undanblåst material kan skada människor och djur och smutsa ned dem.

• Var uppmärksam på att luftstrålen och/eller undanblåst material inte träffar människor, djur eller egendom.
  ■ Tänk alltid på vindriktningen.

ANMÄRKNING

Arbeta aldrig mot vindriktningen eftersom detta kan smutsa ned dig och de som befinner sig bakom dig.

1. Ställ dig stadigt.

Slå på lövblåsen

1. Vrid fram lufthastighetsreglaget (03/1) (03/a) tills avsedd lufthastighet har nätts. Lövblåsen kör.

Koppla ifrån lövblåsen

1. Vrid lufthastighetsreglaget (03/1) bakåt tills det tar emot (03/b). Lövblåsen har kopplat ifrån.

7 ARBETSBETEENDE OCH ARBETSTEKNIK

Luta maskinen lätt framåt i långsam takt.
■ Sväng maskinen åt höger och vänster för att blåsa bort löven.
- Överbelasta inte maskinen under arbetet.
■ Ta bort batteriet efter användning och kontrollera att maskinen inte är skadad.

8 TRANSPORT

Vidta följande åtgärder före transport:

1. Stäng av maskinen.
2. Ta ut batteriet ur maskinen.
3. Förpacka batteriet enligt föreskrift (se nedan).

ANMÄRKNING

Den nominella energin i batteriet understiger 100 Wh. Beakta nedanstående transportanvisningar.

Litiumjon-batteriet omfattas av bestämmelserna om transport av farligt gods och får endast transporteras under vissa förutsättningar.

Oskadat batteri kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och transporten inte är yrkesmässig. Beakta viktbegränsningarna för batterier som skickas separat:
- max. 30 kg totalvikt per paket vid transport på väg, räls eller vatten
- ingen max. vikt vid lufttransport men max. 2 st per paket

Vid befarad skada på batteriet (t.ex om maskinen har fallit ned) är sådan transport inte tillåten.

- Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar.

I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall ska föreskrifterna om transport av farligt gods följas exakt. Underlåtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör.

Vidare anvisningar om transport och frakt.

• Transportera och skicka endast oskadade litiumjon-batterier.
  Spärra maskinen så att den inte kan slås på oavsiktligt under transport.
  ■ Skydda maskinen genom att emballera med en kraftig ytterförpackning (transportkartong). Använd om möjligt tillverkarens originalförpackning.

- Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten (t.ex. för paketservice eller spedition).

Vid transport på väg, räls eller vatten ska en varningsdekal finnas på förpackningen om ett eller flera batterier har bifogats maskinen. Om batteriet eller batterierna har satts in i eller monterats i maskinen krävs ingen varningsdekal eftersom ytterförpackningen/ originalförpackningen redan måste uppfylla särskilda föreskrifter.
Vid lufttransport ska alltid en varningsdekal finnas på förpackningen. Viktövergränserna för batterier som skickas tillsammans med maskinen ska beaktas: max. 5 kg batterivikt per paket och max. 2 st per paket som batteri/batterier bifogas maskinen.
■ Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen.

Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella nationella lagar och regler.

9 FÖRVARING

Rengör maskinen noggrant efter varje användning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räckhåll för barn.

Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:

■ Rengör redskapet grundligt och förvara det i ett torrt utrymme.

9.1 Förvara batteri och laddare

FARA!

Risk för explosioner och bränder!

Personer dödas eller skadas svårt när batteriet exploderar, eftersom det förvarats framför öppen eld eller värmekällor.

■ Förvara batteriet svalt och torrt och inte vid öppen eld eller värmekällor.

ANMÄRKNING

På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.

Förvara batteriet på ett torrt, frostfritt ställe vid en omgivningstemperatur mellan 0°C och 35°C och med en laddningsnivå ca. 40 - 60 %.
På grund av risken för kortslutningar ska batteriet inte förvaras i närheten av metalliska eller syrahaltiga föremål.
Ladda batteriet i ca 2 timmar efter ca 6 månaders förvaring.

10 UNDERHÅLL OCH SKÖTSEL

■ Utsätt inte maskinen för väta eller fukt. Spruta inte vatten på maskinen.
■ Ta ut batteriet efter varje användningstillfälle och kontrollera om maskinen har skadats.
■ Kontrollera med jämna mellanrum att maskinen är i gott skick.

- Kontrollera elkontakterna avseende korrosion. Rengör vid behov med trådborste fin och spray in med kontaktspray.

11 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

• Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
  Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
• Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
  ■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

• Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
  Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
• Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem.

Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
Pb: Batteriet innehåller mer än 0,004 % bly

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

12 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter.

Kontaktinformation finns på internet, på adressen www.al-ko.com/service-contacts

13 FELAVHJÄLPNING

FARA! Skaderisk

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!

Störning Orsak Åtgärd
Maskinen blåser inte. Tillbehöret igensatt. Rengör tillbehöret.
		Insugningsgallret igensatt. Rengör insugningsgallret.
Motorn går inte. Batteriet är urladdat. Ladda batteriet.
		Batteri saknas eller är felplacerat.
		Batteriet är för kallt eller för varmt.
		Vridreglaget står inte på "FRÅN" och batteriet har tagits bort.
Motorn kör med avbrott. Lufthastighetsreglaget är defekt.		Kontakta AL-KO:s servicecenter.
Motorn stängs inte av. Motorskyddsbrytaren har stängts av.		Vänta tills verktygets motorskyddsbrytare aktiveras igen.
		Ventilationsöppningarna är smutsiga.
Batteritiden minskar väsentligt.		Batteriet är urladdat eftersom maskinen inte har använts på länge.
		Batteriets livslängd har gått ut.
Batteriet går inte att ladda. Batterikontakterna är smutsiga.		Kontakta AL-KO:s servicecenter.
		Batteriet eller laddaren är defekt.
		Batteriet är för varmt. Låt batteriet svalna.

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

14 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

15 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna.

Produkt

Batteridriven lövblås

Serienummer

G2043012

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz, Tyskland

Befullmäktigad för dokumentation

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz, Tyskland

Typ

LB 4060

EU-direktiv

2006/42/EC

2014/30/EU

Harmoniserade standarder

EN 60335-1:2012+A11:2014

EN 50636-2-100:2014

Ljudeffektnivå

EN ISO 3744

uppmätt/garanterad

89,5 dB(A) / 96 dB(A)

2000/14/EC

2011/65/EU

EN 62233:2008

EN 55014-1:2006+A2:2011

EN 55014-2:2015

Anmält organ

Bedömning av överensstämmelse

2000/14/EC bilaga VI

Kötz, 2017-07-19

Wolfgang Hergeth

Managing Director

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

1 Om denne bruksanvisningen 273

1.1 Tegnforklaringer og signalord.... 273

2 Produktbeskrivelse 273

2.1 Tiltenkt bruk 273

Hold tredjepersoner unna fareområdet!

Ikke grip inn i viften.

1. Drei lufthastighetsregulatoren (03/1) bakover til anslag (03/b). Løvblåseren er slätt av.

Merknad om WEE-direktivet
