| Marka | AL-KO |
| Model | LB 4060 |
| Typ produktu | Dmuchawa akumulatorowa |
| Przeznaczenie | Domowe do ogrodu (liście, trawa, brud) |
| Zasilanie | Akumulator litowo-jonowy 40 V max (nie dołączony) |
| Zalecana pojemność akumulatora | 4 Ah lub 5 Ah (ref. 113280 / 113524) |
| Zalecana ładowarka | Ref. 113281 (nie dołączona) |
| Czas ładowania | Maks. 120 minut |
| Regulator prędkości | Tak, ciągły przez obracanie |
| Dostarczone końcówki | 2 końcówki: dysza strumienia okrągłego (duże powierzchnie) i dysza płaska (precyzja) |
| Poziom ciśnienia akustycznego (LpA) | 89,5 dB(A) zmierzony |
| Gwarantowany poziom mocy akustycznej | 96 dB(A) |
| Waga (szacunkowa) | Około 2,5 kg (bez akumulatora) |
| Długość całkowita (szacunkowa) | Około 80 cm (z zamontowaną końcówką) |
| Gwarancja | Okres prawny zgodnie z krajem (wady produkcyjne) |
| Konserwacja | Czyszczenie po użyciu, przechowywanie w suchym miejscu |
| Części zamienne | Końcówki dmuchawy, akumulator, ładowarka |
| Bezpieczeństwo | Przeczytać pełną instrukcję przed użyciem; nosić środki ochrony osobistej (okulary, ochrona słuchu) |
Często zadawane pytania - LB 4060 AL-KO
Pytania użytkowników dotyczące LB 4060 AL-KO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Odkurzacz w formacie PDF za darmo! Znajdź swoją instrukcję LB 4060 - AL-KO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. LB 4060 marki AL-KO.
INSTRUKCJA OBSŁUGI LB 4060 AL-KO
1 Informacje dotyczące niniejszej instrukcji obsługi.... 160
1.1 Objaśnienia rysunkowe i słowa ostrzegawcze 160
2 Opis produktu 160
2.1 Użytkowanie zgodne z przeznaczeniem 160
2.2 Możliwe przewidywane nieprawidłowe użycie.... 160
2.3 Zagrożenia resztkowe 161
2.4 Zakres dostawy 161
2.5 Symbole umieszczone na urządzeniu.... 161
2.6 Urządzenia zabezpieczające i ochronne 161
2.7 Przegląd produktu (01).... 162
3 Zasady bezpieczeństwa 162
3.1 Ogólne wskazówki bezpieczeństwa dla narzędzi elektrycznych.... 163
3.1.1 Bezpieczeństwo elektryczne 163
3.1.2 Bezpieczeństwo osób 163
3.1.3 Użytkowanie i obsługa narzędzia elektrycznego.... 164
3.1.4 Bezpieczeństwo na stanowisku pracy.... 165
3.1.5 Użytkowanie i obsługa narzędzia wyposażonego w akumulator.... 166
3.1.6 Serwis.... 167
3.2 Wskazówki bezpieczeństwa dotyczące dmuchawy do liści 167
3.2.1 Operator 167
3.2.2 Bezpieczeństwo na stanowisku pracy.... 167
3.2.3 Bezpieczeństwo osób, zwierząt i rzeczy materialnych.... 168
3.2.4 Obciążenie hałasem.... 169
3.2.5 Obciążenie drganiami.... 169
4 Montaż 171
4.1 Montaż rury dmuchawy (02).... 171
5 Uruchomienie.... 171
5.1 Ładowanie akumulatorów.... 171
6 Obsługa 172
6.1 Wkładanie i wyciąganie akumulatora (04, 05).... 172
6.2 Obsługa dmuchawy do liści (03) 172
7 Nawyki i technika pracy 173
8 Transport 173
9 Przechowywanie.... 174
9.1 Przechowywanie akumulatora i ładowarki.... 174
10 Konserwacja i pielęgnacja 174
11 Utylizacja 175
12 Obsługa klienta/Serwis 176
13 Pomoc w przypadku usterek.... 177
14 Gwarancja.... 178
15 Deklaracja zgodności WE 178

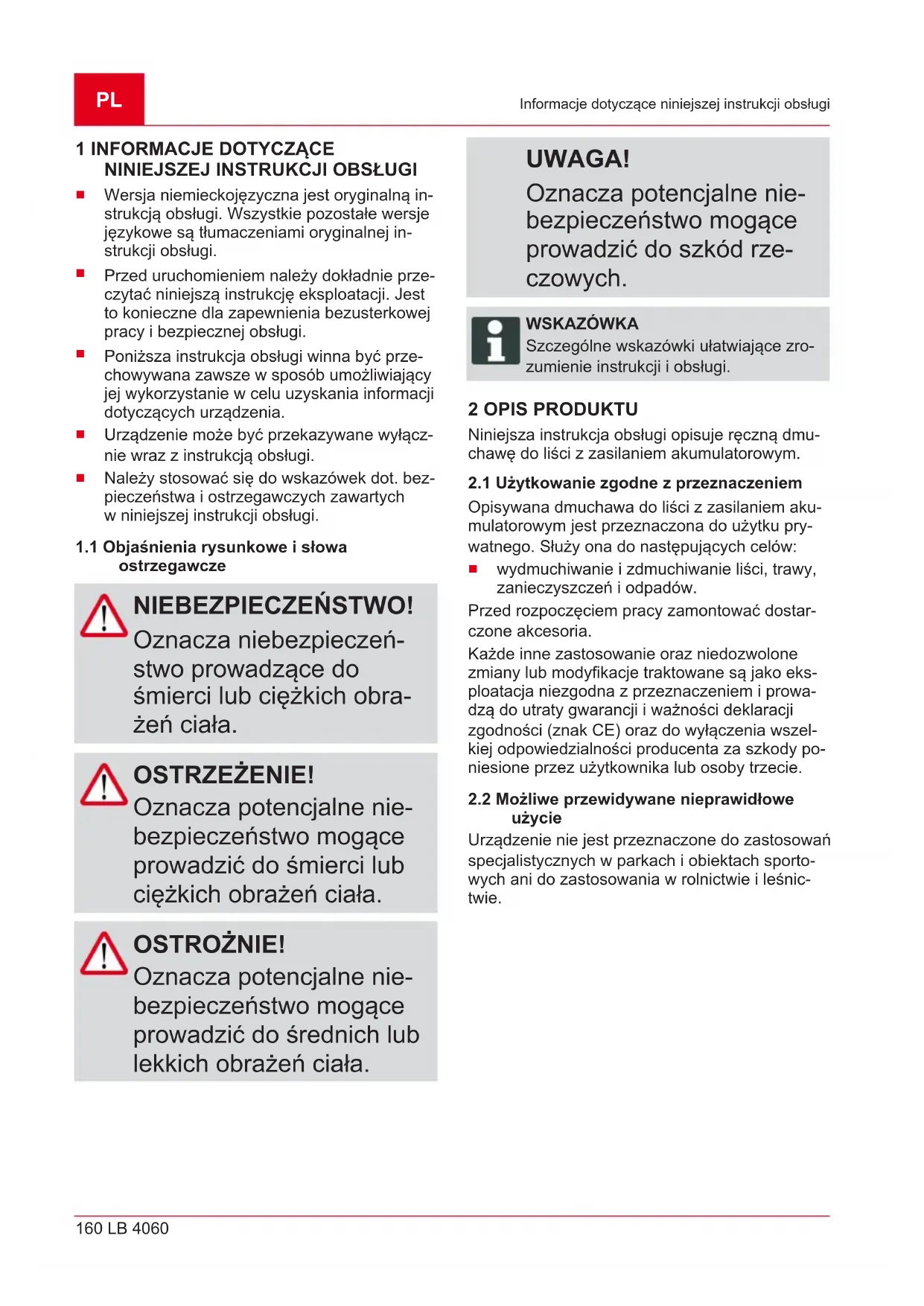

1 INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI
■ Wersja niemieckojęzyczna jest oryginalną instrukcją obsługi. Wszystkie pozostałe wersje językowe są tłumaczeniami oryginalnej instrukcji obsługi.
■ Przed uruchomieniem należy dokładnie przeczytać niniejszą instrukcję eksploatacji. Jest to konieczne dla zapewnienia bezusterkowej pracy i bezpiecznej obsługi.
Poniższa instrukcja obsługi winna być prze-
chowywana zawsze w sposób umożliwiający
jej wykorzystanie w celu uzyskania informacji
dotyczących urządzenia.
■ Urządzenie może być przekazywane wyłącznie wraz z instrukcją obsługi.
Należy stosować się do wskazówek dot. bezpieczeństwa i ostrzegawczych zawartych w niniejszej instrukcji obsługi.
1.1 Objąśnienia rysunkowe i słowa ostrzegawcze
NIEBEZPIECZEŃSTWO!
Oznacza niebezpieczeństwo prowadzące do śmierci lub ciężkich obrażeń ciała.
OSTRZEŻENIE!
Oznacza potencjalne nie- bezpieczeństwo mogące prowadzić do śmierci lub ciężkich obrażeń ciała.
OSTROŻNIE!
Oznacza potencjalne nie- bezpieczeństwo mogące prowadzić do średnich lub lekkich obrażeń ciała.
UWAGA!
Oznacza potencjalne nie- bezpieczeństwo mogące prowadzić do szkód rze- czowych.
WSKAZÓWKA
Szczególne wskazówki ułatwiające zrozumienie instrukcji i obsługi.
2 OPIS PRODUKTU
Niniejsza instrukcja obsługi opisuje ręczną dmuchawę do liści z zasilaniem akumulatorowym.
2.1 Użytkowanie zgodne z przeznaczeniem
Opisywana dmuchawa do liści z zasilaniem akumulatorowym jest przeznaczona do użytku prywatnego. Służy ona do następujących celów:
■ wydmuchiwanie i zdmuchiwanie liści, trawy, zanieczyszczeń i odpadów.
Przed rozpoczęciem pracy zamontować dostarczone akcesoria.
Każde inne zastosowanie oraz niedozwolone zmiany lub modyfikacje traktowane są jako eksploatacja niezgodna z przeznaczeniem i prowadzą do utraty gwarancji i ważności deklaracji zgodności (znak CE) oraz do wyłączenia wszelkiej odpowiedzialności producenta za szkody poniesione przez użytkownika lub osoby trzecie.
2.2 Możliwe przewidywane nieprawidłowe użycie
Urządzenie nie jest przeznaczone do zastosowań specjalistycznych w parkach i obiektach sportowych ani do zastosowania w rolnictwie i leśnic-twie.
2.3 Zagrożenia resztkowe
Nawet podczas użytkowania urządzenia zgodnie z przeznaczeniem wciąż występuje określone ryzyko resztkowego, którego nie da się wykluczyć. Z rodzaju i konstrukcji urządzenia — w zależności od zastosowania — mogą wynikać następujące, potencjalne zagrożenia:
Odrzucanie ciętego materiału, ziemi i małych kamieni
Wdychanie cząstek ciętego materiału przy zaniechaniu zastosowania środków ochrony oddechowej.
■ Uszkodzenie słuchu przy zaniechaniu stosowania ochrony słuchu.
2.4 Zakres dostawy
WSKAZÓWKA
Akumulator i ładowarka nie należą do zakresu dostawy i należy je zakupić oddzielnie.
Akumulator i ładowarkę należy zakupić osobno:
akumulator litowo-jonowy 40 V maks., 4 Ah nr zamów. na akumulator 113280, Nr zamów. na ładowarkę 113281
akumulator litowo-jonowy 40 V maks., 5 Ah nr zamów. na akumulator 113524, Nr zamów. na ładowarkę 113281
2.5 Symbole umieszczone na urządzeniu
Symbol Znaczenie
Zachować szczególną ostrożność podczas obsługi urządzenia!
Przed uruchomieniem przeczytać instrukcję eksploatacji!
Niebezpieczeństwo uderzenia przez odrzucone przedmioty.
Nie dopuszczać osób trzecich do niebezpiecznego obszaru!
Symbol Znaczenie
Nie wkładać rąk do wentylatora.
Zagrożenie ze strony obracających się podzespołów
Przed przystąpieniem do konserwacji przeczytać instrukcję eksploatacji
Nosić środki ochrony oczu i słuchu!
Chronić urządzenie przed deszczem i wilgocią!
2.6 Urządzenia zabezpieczające i ochronne
OSTRZEŻENIE!
Niebezpieczeństwo ska- leczenia
Niesprawne i dezaktywo- wane urządzenia ochronne i zabezpieczające mogą spowodować poważne ob- rażenia ciała.
- Jeśli urządzenia ochronne i zabezpieczające są niesprawne, należy zlecić ich naprawę.
Nigdy nie dezaktywo- wać urządzeń ochron- nych i zabezpieczają- cych.
2.7 Przegląd produktu (01)
Widok ogólny produktu (01) przedstawia zestawienie elementów urządzenia.
Nr Element
| 1 Rura dolna dmuchawy z okrągłą dy-szą strumieniową |
| 2 Rura górna dmuchawy |
| 3 Przycisk blokady |
| 4 Regulator prędkości przepływu po-wietrza |
| 5 Uchwyt |
| 6 Akumulator* |
| 7 Ładowarka z wtyczką* |
| 8 Rura dolna dmuchawy z dyszą pła-ską, o precyzyjnych prac |
| 9 Instrukcja obsługi |
* Nie wchodzi w zakres dostawy.
3 ZASADY BEZPIECZEŃSTWA
! NIEBEZPIECZEŃSTWO! Nieznajomość zasad bezpieczeństwa może powodować niebezpieczeństwo utraty życia i najcięższych obrażeń.
Nieznajomość zasad bezpieczeństwa i instrukcji obsługi może prowadzić do najcięższych obrażeń, a nawet śmierci.
■ Przed użyciem urządzenia należy przestrzegać wszystkich zasad bezpieczeństwa i wskazówek podanych w niniejszej instrukcji obsługi oraz w instrukcjach, do których odniesienia się w niej znajdują.
■ Wszystkie dołączone dokumenty należy zachować do późniejszego wykorzystania.
3.1 Ogólne wskazówki bezpieczeństwa dla narzędzi elektrycznych
OSTRZEŻENIE!
Przeczytać wskazówki bezpieczeństwa, zalecenia, ilustracje i dane techniczne, które są dołączone do tego narzędzia elektrycznego.
Następstwem nieprze- strzegania poniższych in- strukcji może być poraże- nie prądem elektrycznym, pożar i/lub poważne obra- żenia ciała.
Wszystkie wskazówki dotyczące bezpieczeństwa i inne instrukcje należy przechowywać w razie potrzeby skorzystania z nich w przyszłości.
Użyte we wskazówkach dotyczących bezpieczeństwa pojęcie „narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci elektrycznej (z sieciowym przewodem zasilającym) oraz narzędzi elektrycznych zasilanych akumulatorowo (bez sieciowego przewodu zasiającego).
3.1.1 Bezpieczeństwo elektryczne
Należy unikać kontaktu części ciała z uziemionymi powierzchniami, jak rury, grzejniki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem elektrycznym, kiedy ciało jest uziemione.
Należy chronić narzędzia elektryczne przed deszczem lub wilgocią. Wniknięcie wo- dy do wnętrza narzędzia elek- trycznego zwiększa ryzyko porażenia prądem elektrycz- nym.
3.1.2 Bezpieczeństwo osób
Podczas pracy z narzędziem elektrycznym należy zachować ostrożność, zwracać uwagę na to, co się robi i postępować rozsądnie. Nie używać narzędzia elektrycznego, kiedy jest się zmęczonym, pod wpływem narkotyków, alkoholu lub leków.
Chwila nieuwagi podczas używania narzędzia elektrycznego może spowodować na-prawdę poważne obrażenia.
Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego, jak maska
przeciwpyłowa, antypoślizgo- we obuwie ochronne, długie spodnie, kask ochronny lub środki ochrony słuchu, w za- leżności od rodzaju i sposobu zastosowania narzędzia elek- trycznego, zmniejsza ryzyko powstania obrażeń.
■ Unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem urządzenia elektrycznego do zasilania lub akumulatora, podniesieniem urządzenia i jego przenoszeniem należy się upewnić, że jest wyłączone. Jeżeli podczas przenoszenia narzędzia elektrycznego palce znajdują się na włączniku lub urządzenie jest włączone w momencie podłączania do zasilania, może to doprowadzić do wypadku.
■ Przed włączeniem narzędzia elektrycznego usunąć narzędzia nastawcze lub klucze maszynowe. Narzędzie lub klucz znajdujące się na obracającym się elemencie urządzenia mogą być przyczyną obrażeń.
■ Unikać nieprawidłowej po-stawy ciała. Dbać o zachowanie bezpiecznej postawy i zawsze utrzymywać równowagę. Dzięki temu można
zyskać lepszą kontrolę nad narzędziem elektrycznym w nieoczekiwanej sytuacji.
Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Chronić włosy, odzież i rękawice przed zetknięciem z ruchomymi elementami urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ru-chome elementy urządzenia.
3.1.3 Użytkowanie i obsługa narzędzia elektrycznego
- Nie przeciązać elektronarzędzia. Do określonej pracy należy używać narzędzia elektrycznego, które jest do niej przeznaczone. Z użyciem odpowiedniego narzędzia elektrycznego pracuje się lepiej i bezpieczniej w podanym zakresie wydajności.
- Nie używać narzędzia elektrycznego z uszkodzonym włącznikiem. Urządzenie elektryczne, którego nie da się już włączyć lub wyłączyć jest niebezpieczne i musi być naprawione.
■ Wyciągnąć wtyczkę z gniazda zasilania i/lub wymontować wyjmowany akumulator, zanim dokona się regulacji urządzenia, wymiany
części zamiennych lub odłożenia elektronarzędzia. Zapobiega to niezamierzone- mu uruchomieniu narzędzia elektrycznego.
Nieużywane narzędzie elektryczne należy przechowywać z dala od dzieci. Nie pozwalać na używanie urządzenia osobom, które nie są obeznane z jego obsługą lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne są niebezpieczne, jeżeli są obsługiwane przez osoby nieobeznane z ich obstugą.
Elektronarzędzia i narzędzia użytkowe należy utrzymywać w dobrym stanie technicznym. Należy kontrolować, czy ruchome części funkcjonują sprawnie i nie zacinają się, czy nie są pęknięte lub uszkodzone tak, że zakłóca to działanie narzędzia elektrycznego. Przed użyciem elektronarzędzia należy zlecić naprawę uszkodzonych części. Wiele wypadków ma swoje źródło w nieprawidłowej konserwacji narzędzi elektrycznych.
- Narzędzia tnące należy utrzymywać w czystości i ostrości. Starannie pielęgno-
wane narzędzia tnące z ostry- mi krawędziami tnącymi rza- dziej się zakleszczają i są ła- twiejsze w prowadzeniu.
Elektronarzędzia, narzędzi użytkowych itp. należy używać z zastosowaniem się do podanych tu instrukcji. Należy przy tym uwzględnić warunki na stanowisku pracy oraz rodzaj wykonywanej czynności. Użycie narzędzi elektrycznych do innych celów, niż przewidziane może doprowadzić do niebezpiecznych sytuacji.
Uchwyty i powierzchnie do chwytania muszą być zawsze suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie do chwytania uniemożliwiają bezpieczne obsługę i zachowanie kontroli nad elektronarzędzia mi w nieprzewidzianych sytuacjach.
3.1.4 Bezpieczeństwo na stanowisku pracy
■ Stanowisko pracy należy utrzymywać w czystości i zapewnić jego dobre oświetlenie. Nieporządek lub niedo-stateczne oświetlenie stanowiska pracy mogą doprowadzić do wypadku.
Narzędzia elektrycznego nie wolno używać w obszarze zagrożonym wybuchem, w którym znajdują się palne ciecze, gazy lub pyły. Narzędzia elektryczne podczas pracy wytwarzają iskry, które mogą doprowadzić do zapłonu pyłów lub oparów.
Podczas pracy narzędzia elektrycznego należy trzy-
mać dzieci i inne osoby z
dala od niego. W przypadku
odwrócenia uwagi można
stracić kontrolę nad elektrona-
rzędziem.
3.1.5 Użytkowanie i obsługa narzędzia wyposażonego w akumulator
■ Akumulator należy ładować wyłącznie za pomocą ładowarki zalecanej przez producenta. W przypadku ładowarki przeznaczonej do ładowania określonych rodzajów akumulatorów, zastosowanie jej do innego rodzaju akumulatora powoduje powstanie zagrożenia pożarowego.
■ Do narzędzi elektrycznych należy stosować tylko akumulatory przewidziane do pracy z danym narzędziem. Zastosowanie innych akumulatorów może prowadzić do
powstania obrażeń ciała oraz zagrożenia pożarowego.
■ Chronić nieużywany akumulator przed spinaczami biurowymi, monetami, kluczami, igłami, śrubami i innymi drobnymi przedmiotami metalowymi, które mogłyby spowodować zwarcie styków akumulatora. Zwarcie pomiędzy stykami akumulatora może wywołać oparzenia lub ogień.
■ W przypadku nieprawidłowego użytkowania może dojść do wycieku cieczy z akumulatora. Należy unikać kontaktu z nią. W razie przypadkowego kontaktu przemyć skażone miejsce wodą. W przypadku kontaktu cieczy z oczami należy dodatkowo zasięgnąć pomocy lekarskiej. Płyn wyciekający z akumulatora może powodować podrażnienia skóry lub oparzenia.
- Nie używać uszkodzonego ani zmodyfikowanego akumulatora. Uszkodzone lub zmienione akumulatory mogą się zachowywać w sposób nieprzewidziany, powodując ryzyko pożaru, wybuchu lub urazu.
Nie narażać akumulatora na ogień ani wysoką temperaturę. Ogień lub temperatura powyżej 130°C mogą być przyczyną wybuchu.
Przestrzegać wszystkich wskazówek dotyczących ładowania i pamiętać, by nigdy nie ładować akumulatora ani narzędzia akumulatorowego poza zakresem temperatur określonym w instrukcji obsługi. Nieprawidłowe ładowanie lub ładowanie poza dopuszczalnym zakresem temperatur może spowodować uszkodzenie akumulatora i ryzyko pożaru.
3.1.6 Serwis
■ Naprawę narzędzia elektrycznego powierzać wyłącznie wykwalifikowanemu personelowi fachowemu i tylko z użyciem oryginalnych części zamiennych.
Należy przy tym zagwarantować, że zachowane zostanie bezpieczeństwo narzędzia elektrycznego.
■ Nie wolno konserwować uszkodzonego akumulatora.
Wszelka konserwacja akumulatora powinna być wykonywana przez producenta lub upoważnione punkty obsługi klienta.
3.2 Wskazówki bezpieczeństwa dotyczące dmuchawy do liści
3.2.1 Operator
Osoby poniżej 16. roku życia oraz niezaznajomione z instrukcją obsługi nie mogą używać urządzenia. Przestrzegać wszelkich ewentualnych krajowych przepisów dotyczących bezpieczeństwa w zakresie minimalnego wieku użytkownika.
■ Zabrania się eksploatacji urządzenia pod wpływem alkoholu, środków odurzających lub leków.
3.2.2 Bezpieczeństwo na stanowisku pracy
■ Pracować tylko przy świetle dziennym lub bardzo jasnym sztucznym świetle.
■ Przed rozpoczęciem pracy usunąć niebezpieczne produkty i przedmioty z obszaru roboczego, np. wybuchowe i palne produkty, gorący popiół, pozostałości spalania, żarzące się papierosy, gałęzie, kawałki szkła, obiekty o ostrych krawędziach, kawałki metalu, kamienie.
■ Używać urządzenia tylko na stabilnym i równym podłożu, a nie na stromych zboczach.
■ Pamiętać o zachowaniu stabilności.
Podczas pracy przemieszczać się powoli i ostrożnie. Nie biegać. Uważać na przeszkody.
■ Podczas pracy na zboczu:
Zabrania się użytkowania urządzenia na gładkich lub śliskich zboczach.
Należy zawsze zwracać uwagę na zachowanie bezpiecznej pozycji.
Podczas usuwania liści należy prowadzić urządzenie zawsze przy podłożu.
■ Na zboczach zabrania się pracowania pod góre.
3.2.3 Bezpieczeństwo osób, zwierząt i rzeczy materialnych
■ Używać urządzenia tylko do tych prac, do których jest ono przeznaczone. Zastosowanie niezgodne z przeznaczeniem może prowadzić do obrażeń lub uszkodzeń.
■ Jest ono przyczyną wypadków i zagrożeń dla innych osób lub ich mienia.
■ Włączać urządzenie tylko wtedy, gdy w obszarze roboczym nie przebywają osoby ani zwierzęta.
Zachować bezpieczny odstęp od osób i zwierząt lub wyłączyć urządzenie, gdy zbliżają się do niego osoby lub zwierzęta.
Nigdy nie kierować rury dmuchawy w stronę osób lub zwierząt.
Nigdy nie zdmuchować zanieczyszczeń w kierunku osób lub zwierząt.
Podczas pracy oczy i uszy muszą być oddalone od otworu ssącego.
Nigdy nie chwytać kratki zasy-sania i kratki wentylacyjnej podczas pracy silnika. Wirują-ce elementy urządzenia mogą spowodować obrażenia.
■ Zawsze wyłącać urządzenie, kiedy się go nie używa, np. w przypadku zmiany obszaru roboczego, podczas konserwacji i pielęgnacji.
■ W razie wypadku natychmiast wyłączyć urządzenie, aby uniknąć dalszych obrażeń i szkód materialnych.
Nigdy nie użytkować urządzenia ze zużytymi lub uszkodzonymi częściami. Zużyte lub
uszkodzone części urządzenia mogą powodować poważne obrażenia.
■ Przechowywać urządzenie poza zasięgiem dzieci.
■ Wyłączać urządzenie przed przekraczaniem alejek żwirowych.
■ Nie odkładać włączonego urządzenia na żwirze.
3.2.4 Obciążenie hałasem
Określony poziom obciążenia hałasem generowanym przez opisywane urządzenie jest nie-unikniony. Głośne prace zaplanować w dopuszczonym i wyznaczonym do tego czasie. W razie potrzeby uwzględnić czasy odpoczynku i ograniczyć czas pracy do najbardziej wymaganych czynności. Dla ochrony własnej i ochrony osób przebywających w pobliżu zaleca się stosowanie odpowiedniej ochrony słuchu.
3.2.5 Obciążenie drganiami
OSTRZEŻENIE!
Niebezpieczeństwo stwarzane przez drgania
Rzeczywiste wartości emisji drgań podczas używania urządzenia mogą odbiegać od wartości podanych przez producenta. Przed i w trakcie używania należy uwzględnić następujące czynniki:
■ Czy urządzenie jest użytkowane zgodnie z przeznaczeniem?
Czy materiał jest cięty lub obrabiany w odpowiedni sposób?
Czy urządzenie znajduje się w prawidłowym stanie użytkowym?
Czy narzędzie tnące jest prawidłowo na- ostrzone lub czy jest za- montowane odpowied- nie narzędzie tnące?
Czy są zamontowane uchwyty i, w razie potrzeby, uchwyty wibracyjne oraz czy są one trwale połączone z urządzeniem?
Użytkować urządzenie jedynie z prędkością obrotową wymaganą dla danej pracy. Unikać maksymalnej prędkości obrotowej, aby zmniejszyć poziom hałasu i wibracji.
■ Wskutek niewłaściwego użytkowania i konserwacji może dojść do zwiększenia poziomu hałasu i drgań urządzenia. Prowadzi to do niekorzystnych skutków zdrowotnych. W tym przypadku należy niezwłocznie wyłączyć urządzenie i zlecić naprawę jednemu z autoryzowanych warsztatów serwisowych.
■ Stopień obciążenia przez drgania zależy od rodzaju wykonywanej pracy i sposobu wykorzystania urządzenia. Należy oceniać te czynniki i stosować odpowiednie przewy w pracy. Spowoduje to znaczne zmniejszenie obciążenia przez drgania w trakcie całej pracy.
Dłuższe używanie urządzenia wystawia operatora na działanie wibracji i może powodować problemy z krążeniem krwi („biały palec”). Aby zmniejszyć to ryzyko, należy nosić rękawice i rozgrzewać dłonie. W przypadku stwierdzenia objawu „białego palca”
należy niezwłocznie udać się do lekarza. Do tych objawów należą: brak czucia, utrata wrażliwości, cierpnięcie, swędzenie, ból, utrata siły, zmiana koloru lub stanu skóry. Z reguły te objawy dotyczą palców, dłoni lub pulsu. Przy niskich temperaturach to ryzyko się zwiększa.
■ W ciągu dnia pracy należy wykonywać dłuższe przerwy, aby odpocząć od hałasu i wibracji. Zaplanować pracę tak, aby stosowanie urządzeń, które wytwarzają silne wibracje, rozłożyć na kilka dni.
■ W przypadku stwierdzenia nieprzyjemnego uczucia lub przebarwienia skóry na dło- niach podczas użytkowania urządzenia, należy niezwłocz- nie przerwać pracę. Uwzględ- nić wystarczająco długie prze- rwy w pracy. Zaniechanie przerw w pracy może dopro- wadzić do wystąpienia zespo- łu wibracyjnego dłoni i ramie- nia.
Należy zminimalizować ryzyko narażenia na drgania. Utrzymywać urządzenie zgodnie ze wskazówkami zawartymi w instrukcji obsługi.
- Jeśli urządzenie jest często używane, należy zakupić akcesoria zabezpieczające przed drganiami (np. uchwyty) u specjalistycznego sprzedawcy.
- Nie używać urządzenia przy temperaturach niższych niż 10 °C. Ustalić plan pracy, umożliwiający ograniczenie obciążenia drganiami.
4 MONTAŻ
OSTRZEŻENIE!
Zagrożenia wynikłe z nie- kompletnego montażu!
Eksploatacja niekomplet- nie zmontowanego urzą- dzenia może prowadzić do poważnych obrażeń ciała.
■ Urządzenie eksploato-
wać tylko wówczas, gdy
zostało całkowicie
zmontowane.
■ Akumulator włożyć do urządzenia dopiero po zakończeniu całkowite-go montażu.
■ Przed włączeniem sprawdzić, czy wszystkie urządzenia zabezpieczające i ochronne występują i są sprawne.
4.1 Montaż rury dmuchawy (02)
- Założyć rurę górną dmuchawy (02/1) na urządzenie (02/a), aż do jej zablokowania na przycisku blokady (02/3).
- Nasunąć wybraną rurę dolną dmuchawy (02/2) na rurę górną dmuchawy (02/b).
- Sprawdzić prawidłowość zamocowania rury dmuchawy.
5 URUCHOMIENIE
5.1 Ładowanie akumulatorów
OSTROŻNIE!
Zagrożenie pożarem w trakcie ładowania!
Nagrzewanie się ładowarki powoduje zagrożenie pożarem w przypadku umieszczenia jej na łatwo-palnym podłożu i przy nie-wystarczającej wentylacji.
■ Ładowarki należy używać wyłącznie na niepalnym podłożu lub w niepalnym otoczeniu.
Jeśli występują: nie za-
słaniać szczelin wenty-
lacyjnych.
WSKAZÓWKA
Przed pierwszym użyciem należy całkowicie naładować akumulator. Akumulator można ładować w dowolnym stanie jego naładowania. Przerwanie ładowania nie powoduje uszkodzenia akumulatora.
WSKAZÓWKA
Dzięki funkcji automatycznego rozpo- znawania stanu naładowania ładowany akumulator jest zabezpieczony przed przeładowaniem. Można zatem pozosta- wać podłączony do ładowarki przez pe- wien, jednak niezbyt długi, czas.
Zakres temperatur podczas ładowania powinien wynosić od 5 °C do +45 °C. Czas ładowania przy pełnym naładowaniu wynosi maksymalnie 120 minut. Jeżeli czas pracy akumulatora mimo pełnego naładowania znacznie się skrócił oznacza to, że jest on zużyty i należy go wymienić na nowy.
6 OBSŁUGA
OSTRZEŻENIE!
Niebezpieczeństwo zra- nienia przez oddzielające się elementy urządzenia
Elementy urządzenia od- dzielające się podczas pracy mogą prowadzić do ciężkich obrażeń.
■ Przed włączeniem urządzenia sprawdzić, czy wszystkie części urządzenia są mocno nałożone.
6.1 Wkładanie i wyciąganie akumulatora (04, 05)
Wkładanie akumulatora (04)
- Akumulator (04/2) nasunąć (04/a) na szynę akumulatora (04/1), aż do zablokowania.
Wyciąganie akumulatora (05)
- Wcisnąć (05/a) przycisk zwalniający (05/1) i przytrzymać wciśnięty.
- Wyciągnąć (05/b) akumulator (05/2).
6.2 Obsługa dmuchawy do liści (03)
OSTROŻNIE!
Niebezpieczeństwo od- niesienia obrażeń i wy- stąpienia szkód material- nych
Strumień powietrza i wydmuchiwany materiał mogą spowodować obrażenia i zabrudzenie osób lub zwierząt.
Należy bezwzględnie zwracać uwagę na to, aby strumień powietrza i wydmuchiwany materiał nie mogły w żaden sposób wpłynąć na osoby lub zwierzęta ani uszkodzić przedmiotów.
■ Zwracać uwagę na kie-runek wiatru.
WSKAZÓWKA
Nigdy nie należy pracować pod wiatr, aby nie zabrudzić siebie i osób stojących z tyłu.
- Stanąć w stabilnej pozycji.
Włączyć dmuchawę do liści.
- Regulator prędkości przepływu powietrza (03/1) przekręcić do przodu (03/a), aż do uzyskania żądanej prędkości przepływu powietrza. Dmuchawa do liści pracuje.
Wyłączyć dmuchawę do liści
- Regulator prędkości przepływu powietrza (03/1) przekręcić do tyłu aż do ogranicznika (03/b). Dmuchawa do liści jest wyłączona.
7 NAWYKI I TECHNIKA PRACY
■ Pochylić urządzenie lekko do przodu, wykonywać powolne ruchy.
■ Obracać urządzenie w prawo i w lewo, aby usunąć liście.
- Nie wolno przeciązać urządzenia podczas pracy.
■ Po użyciu należy wyjąć akumulator i sprawdzić urządzenie pod kątem ewentualnych uszkodzeń.
8 TRANSPORT
Przed transportem wykonać następujące czynności:
- Wyłączyć urządzenie.
- Wymontować akumulator z urządzenia.
- Zapakować akumulator zgodnie z przepisami (zob. niżej).
WSKAZÓWKA
Energia znamionowa akumulatora/akumulatorów wynosi mniej niż 100 Wh! Dlatego należy przestrzegać poniższych wskazówek dotyczących transportu!
Akumulator litowo-jonowy zawarty w komplecie podlega przepisom prawa o substancjach niebezpiecznych, jednak może być transportowany w uproszczonych warunkach:
Użytkownicy prywatni mogą transportować nieuszkodzony akumulator po drogach bez dalszych nakładów, o ile jest on zamontowany w sposób przeznaczony do handlu deta-licznego, a transport służy wyłącznie do celów prywatnych. Przestrzegać górnych granic masy dla pojedynczo przesyłanych akumulatorów:
maks. 30 kg masy całkowitej na opako-
wanie w przypadku transportu drogowe-
go, kolejowego i wodnego
brak górnej granicy masy w przypadku transportu lotniczego, ale maks. 2 sztuki w opakowaniu.
W przypadku podejrzenia uszkodzenia akumulatora (np. wskutek upadku urządzenia) transport jest niedozwolony.
Użytkownicy komercyjni, którzy realizują transport w związku ze swoją główną działalnością (np. dostawy z i do miejsc budów lub pokazów) uproszczenia te mogą również obowiązywać.
W obu powyższych przypadkach należy koniecznie podjąć działania, zapobiegające uwolnieniu zawartości. W innych przypadkach należy bezwzględnie przestrzegać przepisów dotyczących substancji niebezpiecznych! W przypadku nie-przestrzegania nadawcy i ewentualnie przewoźnikowi grożą surowe kary.
Pozostałe wskazówki dotyczące transportu i wysyłki
■ Akumulatory litowo-jonowe transportować lub wysyłać wyłącznie w nieuszkodzonym stanie!
Zabezpieczyć urządzenie tak, aby zapobiec niezamierzonemu uruchomieniu podczas transportu.
Zabezpieczyć urządzenie mocnym opakowaniem zewnętrznym (karton wysyłkowy). W miarę możliwości korzystać z oryginalnego opakowania producenta.
Zapewnić prawidłowe oznaczenie i dokumentację przesyłki podczas transportu lub wysyłki (np. za pośrednictwem poczty lub spedytora):
W przypadku transportu drogowego, kolejowego i wodnego należy umieścić na opakowaniu naklejkę ostrzegawczą, kiedy akumulator/akumulatory są dołączone do urządzenia. Po włożeniu lub wbudowaniu akumulatora/akumulatorów do urządzenia nie ma konieczności umieszczenia naklejki ostrzegawczej, ponieważ opakowanie zewnętrzne/opakowanie oryginalne musi być zgodne z odpowiednimi przepisami.
W przypadku transportu lotniczego zawsze należy umieścić naklejkę ostrzegawczą na opakowaniu. Należy przestrzegać górnych granic masy dla akumulatorów wysyłanych razem z urządzeniem: maks. 5 kg masy akumulator na paczkę i mak.s 2 sztuki na paczkę w przypadku dołączenia akumulatora/akumulatorów do urządzenia.
■ Uprzednio uzyskać informację o tym, czy transport jest możliwy przez wybranego usługodawcę i pokazać przesyłkę.
Zalecamy skorzystanie z pomocy specjalisty ds. substancji niebezpiecznych przy przygotowaniu przesyłki. Zastosuj się do ewentualnie obowiązujących przepisów krajowych.
9 PRZECHOWYWANIE
Po każdym użyciu należy dokładnie wyczyścić urządzenie i, jeśli są dostępne, założyć pokrywy ochronne. Urządzenie przechowywać w suchym, zamykanym pomieszczeniu niedostępnym dla dzieci.
Przed przerwami w eksploatacji trwającymi dłużej niż 30 dni wykonać następujące czynności:
Dokładnie oczyścić urządzenie i przechowywać je w suchym pomieszczeniu.
9.1 Przechowywanie akumulatora i ładowarki
NIEBEZPIECZEŃSTWO! Zagrożenie wybuchem i pożarem!
Wybuch akumulatora w wyniku wystawienia na działanie ognia lub ze- tknięcia się ze źródłem wy- sokiej temperatury grozi śmiercią lub ciężkimi obra- żeniami ciała.
■ Akumulatory należy składować w chłodnym i suchym miejscu, z dala od otwartych płomieni lub źródeł wysokiej temperatury.
WSKAZÓWKA
Dzięki funkcji automatycznego rozpo- znawania stanu naładowania ładowany akumulator jest zabezpieczony przed przeładowaniem. Można zatem pozosta- wać podłączony do ładowarki przez pe- wien, jednak niezbyt długi, czas.
Akumulator należy przechowywać w suchym, chronionym od mrozu miejscu w temperaturze otoczenia od 0°C do 35°C przy stanie naładowania od ok. 40-60%.
■ Ze względu na ryzyko krótkiego spięcia nie przechowywać akumulatora w pobliżu przedmiotów metalicznych lub zawierających kwa-sy.
■ Akumulator należy doładowywać przez ok. 2 godzin co około 6 miesięcy.
10 KONSERWACJA I PIELEGNACJA
Nie narażać urządzenia na działanie wilgoci lub wpływu wilgoci z otoczenia. Nie spryskiwać wodą.
■ Po każdym użyciu wyjąć akumulator i sprawdzić urządzenie pod kątem uszkodzeń.
■ Urządzenie należy kontrolować w regularnych odstępach czasu pod kątem prawidłowego stanu technicznego.
■ Sprawdzić styki elektryczne urządzenia pod kątem korozji, w razie potrzeby oczyścić małym pędzlem drucianym i spryskać sprayem do styków.
11 UTYLIZACJA
Wskazówki dotyczące ustawy ożużytym sprzęcie elektrycznym ił elektronicznym (ElektroG)
Zużyte urządzenia elektryczne i elektronicznie nie mogą być utylizowane z odpadami z gospodarstwa domowego, lecz należy przekazać je do osobnej zbiórki lub utylizacji.
Zużyte baterie lub akumulatory, które nie są na stałe wbudowane w zużytym urządzeniu, należy wyciągnąć przed oddaniem urządzenia! Ich utylizacja jest regulowana przez ustawę o zużytych bateriach.
Właściciele lub użytkownicy urządzeń elektrycznych i elektronicznych są prawnie zobowiązani do ich oddania po zużyciu.
Użytkownik końcowy odpowiada za usunięcie danych osobowych z utylizowanego urządzenia!
Symbol przekreślonego pojemnika na odpady oznacza, że zużyte urządzenia elektryczne i elektroniczne nie mogą być utylizowane razem z odpadami z gospodarstwa domowego.
Zużyte urządzenia elektryczne i elektroniczne można nieodpłatnie oddać w następujących punktach zbiórki:
■ publiczne punkty utylizacji lub zbiórki odpadów (np. komunalne punkty składowania odpadów);
■ punkty sprzedaży urządzeń elektrycznych (stacjonarne i online), o ile sprzedawcy są zobowiązani do odbioru lub oferuję tę usługę dobrowolnie.
Wszystkie powyższe zasady obowiązują wyłącznie w odniesieniu do urządzeń sprzedawanych i instalowanych na terenie Unii Europejskiej i objętych dyrektywą 2012/19/UE. W krajach nienależących do Unii Europejskiej obowiązywać mogą inne przepisy dotyczące utylizacji urządzeń elektrycznych i elektronicznych.
Wskazówki dotyczące ustawy ożużytych bateriach (BattG)
Zużyte baterie i akumulatory nie mogą być utylizowane z odpadami z gospodarstwa domowego, lecz należy przekazać je do osobnej zbiórki lub utylizacji.
Informacje na temat bezpiecznego wyciągania baterii lub akumulatorów z urządzenia elektrycznego oraz informacje na temat ich typu lub systemu chemicznego są zawarte w odpowiedniej instrukcji obsługi lub montażu.
Właściciele lub użytkownicy baterii i akumulatorów są prawnie zobowiąza- ni do ich oddania po zużyciu. Zwrot ogranicza się do przekazania standardowych ilości występujących w gospodarstwach domowych.
Zużyte baterie mogą zawierać szkodliwe substancje lub metale ciężkie, które mogą powodować poważne szkody dla środowiska naturalnego i zdrowia. Recykling zużytych baterii i wykorzystanie zawartych w nich zasobów przyczynia się do ochrony tych obu ważnych dóbr.
Symbol przekreślonego pojemnika na odpady oznacza, że zużyte baterie i akumulatory nie mogą być utylizowane razem z odpadami z gospodarstwa domowego.
Jeżeli pod symbolem pojemnika na odpady znajdują się dodatkowo oznaczenia Hg, Cd lub Pb, oznacza to:
■ Hg: Bateria zawiera więcej niż 0,0005% rtęci
Cd: Bateria zawiera więcej niż 0,002% kadmu
■ Pb: Bateria zawiera więcej niż 0,004% ołowiu Zużyte akumulatory i baterie można nieodpłatnie oddać w następujących punktach zbiórki:
■ publiczne punkty utylizacji lub zbiórki odpadów (np. komunalne punkty składowania odpadów);
■ punkty sprzedaży baterii i akumulatorów;
■ punkty odbioru zużytych akumulatorów i baterii;
■ punkt odbioru producenta (jeżeli nie należy on do systemu odbioru zużytych akumulatorów i baterii).
Wszystkie powyższe zasady obowiązują wyłącznie w odniesieniu do akumulatorów i baterii sprzedawanych na terenie Unii Europejskiej i objętych dyrektywą 2006/66/WE. W krajach nienależących do Unii Europejskiej obowiązywać mogą inne przepisy dotyczące utylizacji akumulatorów i baterii.
12 OBSŁUGA KLIENTA/SERWIS
Wszelkie pytania dotyczące gwarancji, naprawy lub części zamiennych należy kierować do naj-bliższego punktu serwisowego AL-KO.
Można go znaleźć w następującej witrynie internetowej:
Niebezpieczeństwo skaleczenia
Poruszające się części urządzenia o ostrych krawędziach mogą spowodować obrażenia.
Podczas wykonywania prac związanych z konserwacją, pie- łęgnacją i czyszczeniem należy zawsze nosić rękawice ochronne!
| Usterka Przyczyna Usuwanie | ||
| Nadmuch urządzenia nie pracuje. | Nasadka zapchana. Oczyścić nasadkę. | |
| Kratka zasysania zapchana. Oczyścić kratkę zasysania. | ||
| Silnik nie działa. Akumulator jest rozładowa-ny. | Naładuj akumulator. | |
| Brak akumulatora lub aku-mulator osadzony nieprawi-dłowo. | ||
| Akumulator jest zbyt zimny lub zbyt ciepły. | ||
| Pokrętło nie jest w położeniu „Wył.” i akumulator został wymontowany. | ||
| Urządzenie pracuje w spo-sób przerywany. | Regulator prędkości przepły-wu powietrza jest uszkodzo-ny. | |
| Silnik się wyłącza. Nastąpiło wyłączenie samo-czynnego wyłącznika silniko-wego. | Odczekać, aż samoczynny wyłącznik silnikowy ponownie włączy urządze-nie. | |
| Zabrudzone szczeliny wenty-lacyjne. | ||
| Wyraźny spadek czasu pracy akumulatora. | Rozładować akumulator, po-nieważ nie będzie używany przez dłuższy czas. | |
| Upłynął czas eksploatacji akumulatora. | ||
| Nie można naładować aku-mulatora. | Styki akumulatora są zabru-dzone. | |
| Uszkodzenie akumulatora lub ładowarki. | ||
| Akumulator jest zbyt gorący. Zaczekać, aż akumulator ostygnie. | ||
WSKAZÓWKA
W przypadku zakłóceń, które nie zostały wymienione w tej tabeli, lub takich, których nie można usunąć we własnym zakresie, należy skontaktować się z naszym działem obsługi klienta.
14 GWARANCJA
Ewentualne wady materiałowe lub produkcyjne w urządzeniu usuwamy przed upływem ustawowego okresu przedawnienia roszczeń z tytułu rękojmi za wady fizyczne, dokonując wedle naszego uznania naprawy lub wymiany produktu. Okres przedawnienia ustalany jest zgodnie z prawem obowiązującym w kraju, w którym produkt został zakupiony.
Gwarancja obowiązuje tylko w przypadku:
■ zastosowania się do treści niniejszej instrukcji obsługi
■ prawidłowego postępowania,
■ stosowania oryginalnych części zamiennych.
Gwarancja wygasa w przypadku:
■ samodzielnych prób naprawy,
■ samodzielnych zmian technicznych,
■ zastosowania niezgodnie z przeznaczeniem.
Gwarancja nie obejmuje:
uszkodzeń lakieru spowodowanych zwykłym zużyciem
- części zużywalnych, oznaczonych na wykazie części zamiennych ramką xxxxxx (x).
Okres gwarancji rozpoczyna się od momentu nabycia przez pierwszego użytkownika końcowego. Decydujące znaczenie ma tutaj data dokumentu zakupu. Należy zwrócić się do dystrybutora lub najbliższego autoryzowanego punktu serwisowego, przedkładając niniejszą deklarację gwarancyjną oraz dowód zakupu. Niniejsza deklaracja nie narusza ustawowych roszczeń nabywcy w stosunku do sprzedawcy z tytułu wad.
15 DEKLARACJA ZGODNOŚCI WE
Niniejszym oświadczamy, że produkt we wprowadzonej przez nas na rynek wersji spełnia wymagania zharmonizowanych dyrektyw UE, standardów bezpieczeństwa UE oraz standardów obowiązujących dla danego produktu.
| Produkt | Producent |
| Dmuchawa do liści akumulatorowa | AL-KO Geräte GmbH |
| Ichenhauser Str. 14 | |
| Numer seryjny | D-89359 Kötz |
| G2043012 |
| Typ | Dyrektywy UE |
| LB 4060 | 2006/42/WE |
| 2014/30/UE |
| Poziom mocy akustycznej | 2000/14/WE |
| EN ISO 3744 | 2011/65/UE |
| zmierzony / gwarantowany |
| 89,5 dB(A) / 96 dB(A) |
Osoba sporządzająca dokumentację
Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz
Normy zharmonizowane
EN 60335-1:2012+A11:2014
EN 50636-2-100:2014
EN 62233:2008
EN 55014-1:2006+A2:2011
EN 55014-2:2015
| Jednostka notyfikowana | Ocena zgodności |
| TÜV Industrie Service GmbH | 2000/14/EC załącznik VI |
- INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI
- Objąśnienia rysunkowe i słowa ostrzegawcze
- NIEBEZPIECZEŃSTWO!
- OSTRZEŻENIE!
- OSTROŻNIE!
- UWAGA!
- WSKAZÓWKA
- OPIS PRODUKTU
- Użytkowanie zgodne z przeznaczeniem
- Możliwe przewidywane nieprawidłowe użycie
- Zagrożenia resztkowe
- Zakres dostawy
- Symbole umieszczone na urządzeniu
- Urządzenia zabezpieczające i ochronne
- Niebezpieczeństwo ska- leczenia
- Przegląd produktu (01)
- ZASADY BEZPIECZEŃSTWA
- ! NIEBEZPIECZEŃSTWO! Nieznajomość zasad bezpieczeństwa może powodować niebezpieczeństwo utraty życia i najcięższych obrażeń.
- Ogólne wskazówki bezpieczeństwa dla narzędzi elektrycznych
- Bezpieczeństwo elektryczne
- Bezpieczeństwo osób
- Użytkowanie i obsługa narzędzia elektrycznego
- Bezpieczeństwo na stanowisku pracy
- Użytkowanie i obsługa narzędzia wyposażonego w akumulator
- Serwis
- Wskazówki bezpieczeństwa dotyczące dmuchawy do liści
- Operator
- Bezpieczeństwo na stanowisku pracy
- Bezpieczeństwo osób, zwierząt i rzeczy materialnych
- Obciążenie hałasem
- Obciążenie drganiami
- Niebezpieczeństwo stwarzane przez drgania
- MONTAŻ
- Zagrożenia wynikłe z nie- kompletnego montażu!
- Montaż rury dmuchawy (02)
- URUCHOMIENIE
- Ładowanie akumulatorów
- Zagrożenie pożarem w trakcie ładowania!
- OBSŁUGA
- Wkładanie i wyciąganie akumulatora (04, 05)
- Wkładanie akumulatora (04)
- Wyciąganie akumulatora (05)
- Obsługa dmuchawy do liści (03)
- Włączyć dmuchawę do liści.
- Wyłączyć dmuchawę do liści
- NAWYKI I TECHNIKA PRACY
- TRANSPORT
- Pozostałe wskazówki dotyczące transportu i wysyłki
- PRZECHOWYWANIE
- Przechowywanie akumulatora i ładowarki
- NIEBEZPIECZEŃSTWO! Zagrożenie wybuchem i pożarem!
- KONSERWACJA I PIELEGNACJA
- UTYLIZACJA
- OBSŁUGA KLIENTA/SERWIS
- Niebezpieczeństwo skaleczenia
- GWARANCJA
- DEKLARACJA ZGODNOŚCI WE
- Osoba sporządzająca dokumentację
- Normy zharmonizowane
Marka : AL-KO
Model : LB 4060
Kategoria : Odkurzacz
