Марка	Acer
Модель	ED270R
Тип продукта	ЖК-монитор
Размер экрана	27 дюймов (69 см)
Максимальное разрешение	1920×1080 при 165 Гц (DP) / 144 Гц (HDMI)
Тип панели	VA
Яркость	250 кд/м² (типичное)
Контрастность	4000:1 (типичное)
Время отклика	5 мс
Угол обзора	178° по горизонтали / 178° по вертикали
Частота обновления	48–165 Гц
Разъемы	2× HDMI, 1× DP
Размеры (Д × Ш × В)	610,5 × 446,3 × 195,9 мм
Вес нетто	3,9 кг
Питание	100–240 В, 50/60 Гц
Потребление (вкл.)	30 Вт (типичное)
Потребление (ожидание)	0,5 Вт (типичное)
Энергетический класс	A
Рабочая температура	от 0 °C до 40 °C
Температура хранения	от -20 °C до 60 °C
Крепление подставки	Съемная, наклон от -5° до +20°
Функции OSD	Яркость, контрастность, цветовая температура, FreeSync, режимы изображения и т.д.
Очистка	Мягкая ткань, раствор без растворителей; не распылять непосредственно
Безопасность	Не открывать корпус, не подвергать воздействию влаги, отключать при повреждении
Ремонтопригодность	Обслуживание у авторизованного специалиста; детали не указаны

Часто задаваемые вопросы - ED270R ACER

Как чистить экран Acer ED270R?

Выключите и отключите монитор. Используйте мягкую ткань, слегка увлажненную чистящим раствором без растворителей. Никогда не распыляйте жидкость непосредственно на экран. Избегайте средств на основе аммиака или спирта.

Какие кабели использовать для получения 165 Гц?

Для частоты обновления 165 Гц используйте кабель DisplayPort (DP). Кабели HDMI ограничены 144 Гц. Убедитесь, что ваш компьютер поддерживает эту частоту.

Как настроить яркость и контрастность?

Нажмите кнопку 1 (быстрая клавиша яркости), чтобы перейти к настройке. Используйте клавиши навигации для регулировки яркости и контрастности в меню OSD. Также можно войти в главное меню через кнопку питания.

Можно ли установить экран на кронштейн?

Да, подставка съемная. Монитор совместим с VESA (размер не указан, вероятно, 100×100 мм). Снимите основание и закрепите кронштейн согласно инструкции.

Что делать, если экран остается черным?

Проверьте, что кабель питания и видеокабель (HDMI/DP) правильно подключены. Убедитесь, что компьютер включен. Проверьте с другим источником или кабелем. Если ничего не помогает, обратитесь к специалисту.

Как включить FreeSync?

FreeSync включен по умолчанию. Вы можете проверить это в меню OSD в разделе 'FreeSync'. Убедитесь, что используете кабель DP и ваша видеокарта поддерживает FreeSync.

Какие режимы изображения доступны?

Монитор предлагает несколько предустановленных режимов: Стандартный, Кино, Игра, Гонка и т.д. Перейдите в меню OSD, выберите 'Режим изображения' или 'Режим сцены', чтобы выбрать подходящий.

Как сбросить настройки до заводских?

В меню OSD перейдите в 'Настройки' или 'Конфигурация', затем выберите 'Сброс' или 'Сбросить все настройки'. Подтвердите, чтобы вернуться к заводским настройкам.

Есть ли у монитора встроенные динамики?

Модель ED270R не имеет встроенных динамиков. Используйте внешние колонки или наушники, подключенные к компьютеру.

Как утилизировать монитор по окончании срока службы?

Не выбрасывайте устройство вместе с бытовыми отходами. Сдайте его в уполномоченный пункт приема для переработки электронных отходов в соответствии с местными правилами (WEEE).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ED270R ACER

Краткое руководство пользователя к монитору с ЖК-дисплеем/Асет

Важные правила техники безопасности

Внимательно прочитайте настоящие инструкции.

1. Очистка экрана ЖК-дисплея: сперва убедитесь, что вы пользуетесь блоком питания, который соответствует параметрам электросети в вашем регионе.

2. Выключите монитор и выньте вилку из розетки.

3. Нанесите очищающий раствор без растворителя на ткань и мягко протрите экран.
4. Ни в коем случае не наносите жидкость непосредственно на экран или его корпус.
5. Не используйте очистители на основе аммиака или спирта для чистки монитора или его корпуса.

Асег не несет ответственности за повреждения, вызванные применением очистителей на основе аммиака или спирта.

1. Не ставьте ЖК-дисплей рядом с окном. Устройство может быть серьезно повреждено, если подвернется воздействию осадков, влаги или прямых солнечных лучей.
2. Не давите на экран. Чрезмерное давление на экран может привести к его повреждению без возможности восстановления.
3. Не снимайте корпус и не пытайтесь отремонтировать устройство самостоятельно. Все работы по техобслуживанию должны выполняться уполномоченными техническими специалистами.
4. Храните ЖК-дисплей в помещении с температурой от -20°C до 60°C. Нарушение этих пределов может привести к повреждению дисплея без возможности его восстановления.

5. В следующих случаях немедленно отключите монитор от сети питания и обратитесь к уполномоченному техническому специалисту:

6. Сигнальный кабель между монитором и компьютером изношен или поврежден.

7. На ЖК-дисплей пролилась жидкость или попала дождевая вода.
   • Поврежден монитор или его корпус.

Установка подставки монитора

1. Распакуйте подставку и поместите ее на ровную рабочую поверхность.
2. Распакуйте монитор.
3. Прикрепите к подставке кронштейн.

/бедитесь в том, что подставка и кронштейн совмещены. (Только для выбранных моделей)

• С помощью отвертки черными винтами прикрепите кронштейн к дисплею. (Только для выбранных моделей)

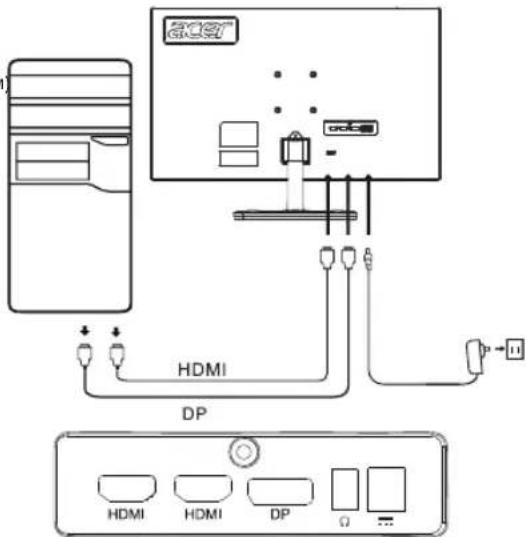

Подключение монитора к компьютеру

1. Выключите компьютер и выньте вилку из розетки.
2. Подсоедините цифровой кабель (только для моделей с двойным входом

а. Убедитесь в том, что монитор и компьютер выключены.
b. Один конце кабеля HDMI/DP подсоедините сзади к монитору, другой конец - к порту HDMI/DP на вашем компьютере.

Примечание: Максимальная частота обновления дисплея при использовании кабелей HDMI – 144 Гц. Максимальная частота обновления дисплея при использовании кабелей DP – 165 Гц.

1. Подсоедините аудиокабели (только для моделей с аудиовходом) (опционально)
2. Подключите питание монитора к порту питания сзади монитора.
3. Вставьте вилку кабеля питания компьютера и кабеля питания монитора в ближайшую розетку.

Внешнее управление

Номер Изображения Описание

1 Перейдите в главное меню.
2 Войдите в режим источника.
3 Войдите в меню управления громкостью.
4 Войдите в настройки яркости.
5	Если устройство выключено, нажмите кнопку включения питания. Если устройство уже включено,при нажатии этой кнопки выполняется вход в меню переключения режимов. Нажмите и удерживайте кнопку питания в течение 3 секунд, чтобы выключить устройство.

Заявления о соответствии нормативам и технике безопасности

Заявление о соответствии требованиям Федерального агентства по связи (FCC).

Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с Частью 15 Правил FCC. Эти ограничения призваны обеспечить разумную защиту от вредоносных помех при установке оборудования в жилой зоне. Оборудование генерирует, использует и способно излучать радиочастотную энергию, и в случае нарушения инструкций по установке и эксплуатации может создавать помехи для радиосвязи.

Однако нет гарантии, что помехи не возникнут в каких-либо конкретных случаях установки. Если устройство все же создает помех для приема теле- или радиосигнала (что можно определить по переключателю), для устранения помех рекомендуется принять следующие меры:

• Отрегулируйте направление или положение антенны приемника.
• Увеличьте расстояние между устройством и приемником.
• Подключите устройство к другому источнику питания, а не тому, к которому подключен приемник.
• Обратитесь за помощью к своему продавцу или опытному специалисту по радиотехнике или ТВ.

Примечание

Во избежание повреждения монитора не поднимайте его за кронштейн.

Примечание. Экранированный кабель

Все подключения к другим компьютерным устройствам должны выполняться с помощью экранированных кабелей с целью защиты от электромагнитных помех.

Примечание. Периферийные устройства

К устройству можно подключать только сертифицированные периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и пр.), которые соответствуют ограничениям класса. Использование несертифицированных периферийных устройств может привести к помехам для приема теле- и радиосигналов.

Примечание

Любые изменения и модификации, не одобренные в явном виде производителем, могут привести к аннулированию права на использование этого изделия.

Условия эксплуатации

Данное устройство соответствует требованиям Части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий: (1) устройство не создает вредоносных помех; (2) устройство должно быть способным принимать любые помехи, включая те, которые могут привести к нежелательным операциям.

Примечание: Для пользователей в Канаде

Данное цифровое устройство относится к классу В и соответствует спецификациям ICES-003 Канады.

Пояснение к "Положениям об организации переработки и утилизации электрических и электронных изделий"

Если пользователю больше не требуется данное устройство, или подошел конец срока его службы, соблюдайте государственные нормативы и положения относительно переработки электрических и электронных отходов. Отдавайте их на переработку через местных производителей, обладающих возможностями переработки согласно требованиям государственного законодательства. Так вы заботитесь о своей планете и защищаете ее.

Утилизация оборудования для домашних пользователей в ЕС

Этот символ на изделии или упаковке указывает на то, что изделие не должно утилизироваться вместе с другими бытовыми отходами. При утилизации использованных устройств вы должны отнести их в пункт сбора электрического и электронного оборудования для утилизации. Отдельный сбор и утилизация использованных устройств помогают сохранять природные ресурсы и перерабатывать отходы безвредным для здоровья и окружающей среды способом. Для получения дополнительной информации о пунктах переработки использованных устройств обратитесь в муниципалитет, службу утилизации бытовых отходов или в магазин, где вы приобрели устройство.

Декларация соответствия нормам СЕ

Настоящим компания Acer Inc. заявляет, что изделие соответствует основным требованиям и применимым положениям директивы по электромагнитной совместимости 2014/30/EU, директивы о низковольтном оборудовании 2014/35/EU, директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и директивы 2009/125/EC в отношении основ установки требований экодизайна для продукции, связанной с производством электрической энергии.

Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств.

СПЕЦИФИКАЦИИ

ЖК-дисплей	Главная система ЖК-дисплей TFT
	Размер Ширина 69 см
	Шаг пикселя 0,1038 мм (гор.) x 0,3114 мм (верт.)
	Яркость 250 кд/м	^2 (стандартно)
	Контрастность 4000 кд/м1 (стандартно)
	Угол обзора 178° (гор.) 178° (верт.) (CR=10)
	Время отклика 5 мс
	Тип панели VA
	Частота по горизонтали 53,93 - 183,15 кГц
	Частота по вертикали 48 - 165 Гц
Цвета дисплея 16,7 млн цветов
Синхросигнал		HDMI: 340 МГцDP: 360 МГц
Максимальное разрешение		HDMI: 1920×1080 при 144 ГцDP: 1920×1080 при 165 Гц
Plug & Play VESA DDCCI/DDC2B
Класс энергоэффективности А
*Ежегодное энергопотребление 44 (кВтч) (для моделей с входом HDMI)
Энергопотребление (при 200 нит)	Режим вкл.	30 Вт (стандартно)
	Выключено (режим ожидания)	0,5 Вт (стандартно)
Входной разъем		DPHDMI ×2
Входной видеосигнал		DPHDMI (только для моделей с входом HDMI) (опционально)
Максимальный размер экрана		По горизонтали: 608,89 ммПо вертикали: 348,34 мм
Источник питания		INPUT: 100-240 В - 50/60 Гц
Условия окружающей среды		Рабочая температура: от 0° до 40°CТемпература хранения: от -20° до 60°CРабочая влажность: от 20% до 90%
Размеры		610,5 (Ш) x 446,3 (В) x 195,9 (Г) мм
Вес (нетто) 3,9 кг (нетто)
Спецификации конструкции		Наклон: от -5° до +20°Разворот: НетРегулировка по высоте: НетПоворот: НетОтсоединяемая нижняя подставка: да
Внешние органы управления	Переключатели/кнопки	Кнопка питания Горячая клавиша 3Горячая клавиша 1 Горячая клавиша 4Горячая клавиша 2
	Функции	Яркость ПрозрачностьКонтрастность Зн. частоты обн.Синий свет Блокировка менюУсиление черного ВходУсиление черного ACM ВходАнтисточникГамма Горячие клавишиГамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Гамма Г
		Чвет.темп. Широкоэк.реж.Режимы DDC/СРежим сRGB Ур. черного HDMIРеж.градац.сер. Реж. быст. зап.6 цветов ИнформацияНасыщ. 6 цветов Сброс всех настроекНасыщ. 6 цветов ГромкостьЗвук выкл.Время отклика FreeSyncЦелевая точка ЯзыкВр. отобр. Меню
Все технические характеристики могут изменяться без уведомления.

Руководства по эксплуатации и прочая документация к устройству Асег находятся на официальном веб-сайте службы поддержки Асег.

* Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.
