MANUAL DE UTILIZARE ED270R ACER

Ghld de pornire rapidă (QSG) pentru monitorul LCD Acer

Instrucțiuni Importante de siguranță

Citiți cu atenție următoarele instrucțiuni.

1. Curățarea ecranului afișajului LCD: mai întâi, asigurați-vă că adaptorul de alimentare pe care îl utilizați corespunde standardelor electrice pentru regiunea dvs.

2. Opriti monitorul LCD și deconectati adaptorul de alimentare.

3. Pulverizați o soluție de curățare fără solvent pe cârpă și ștergeți ușor ecranul.

- Nu vârsati niciodată lichid direct pe ecran sau pe carcasa acestuia.

- Nu folositi niciun produs de curățare pe bază de amoniac sau alcool pe ecranul sau carcasa monitorului LCD.

Acer nu va fi răspunzător pentru pagubele care rezultă din utilizarea unor produse de curățare pe bază de amoniac sau alcool.

1. Nu așezați afișajul LCD lângă o fereastră. Expunerea la ploaie, umiditate sau lumina directă a soarelui poate provoca daune grave dispozitivului.
2. Nu apăsați pe ecranul LCD. Apăsarea excesiv de puternică poate provoca deteriorarea permanentă a afișajului.
3. Nu scoateți carcasa și nu încercați să reparați mașina de sinestătător. Toate sarcinile de întreținere trebuie efectuate de un tehnician autorizat.
4. Depozitați afișajul LCD într-o cameră cu o temperatură cuprinsă între -20 °C-60 °C (-4 °F-140 °F). Se poate produce o deteriorare permanentă dacă ecranul LCD este depozitat în afara acestui interval.
5. Deconectați imediat adaptorul de alimentare al monitorului și contactați un tehnician autorizat dacă:

- Cablul de semnal dintre monitor și computer este uzat sau deteriorat.

- Lichid este vârsat pe ecranul LCD sau afișajul este expus la ploaie

• Monitorul LCD sau carcasa este deteriorată.

Ataşarea bazel monitorului

1. Desfaceti baza monitorului și așezati baza pe o suprafață de lucru netedă.
2. Despachetați monitorul.
3. Ataşati bratul suportului monitorului la bază.

- Asigurati-vă că baza se fixează în brațul suportului monitorului. (Doar pentru modele selectate)

- Folosiți o şurubelnită pentru a roti şurubul negru pentru a fixa brațul de afișaj. (Doar pentru modele selectate)

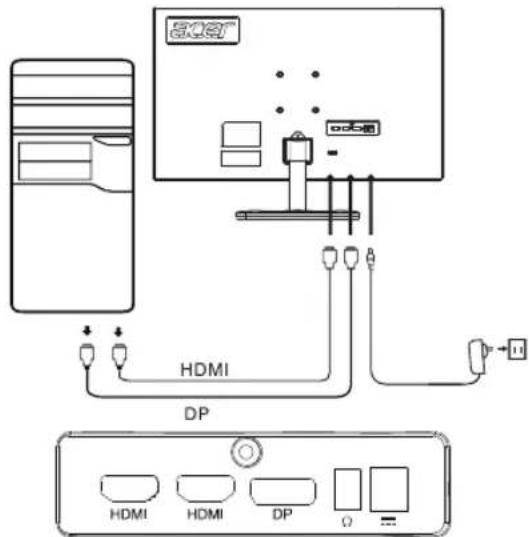

Conectați monitorul la computerul dvs.

1. Opriti computerul și deconectati cablul de alimentare.
2. Conectati cablul digital (doar pentru modelul cu port dublu)

a. Asigurati-vă că monitorul și computerul sunt oprite.

b. Conectați un capăt al cablului HDMI/DP la spatele monitorului și celălalt capăt la portul HDMI/DP de pe computer.

Notă: Rata maximă de actualizare a afișajului pentru cablurile HDMI este de 144 Hz.

Rata maximă de actualizare a afișajului pentru cablurile DP este de 165 Hz.

1. Conectați cablul audio (numai modele de intrare audio) (optional)
2. Conectați adaptorul de alimentare al monitorului la portul de alimentare din spatele monitorului.
3. Conectați cablul de alimentare al computerului și monitorizați adaptorul de alimentare la priza din apropiere.

Control extern

5 4 3 2 1

502T HDMI DP HDMI HDMI DP Ω

Număr Imagine Descriere

1 Accesați meniul principal.

2 Intrați în modul sursă.

3 Intrați în meniul de control al volumului.

4 Intrați în reglarea luminozității.

5 ⚡ În starea de oprire, se apasă butonul de pe dispozitiv; în starea de pornire, apăsarea butonului intră în mod normal în meniul de comutare a modului și apăsarea îndelungată timp de 3 secunde oprește dispozitivul.

Declaratii de reglementare și siguranță

Declaratie FCC

Acest echipament a fost testat și s-a dovedit că respectă limitele pentru un dispozitiv digital din clasa B, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare atunci când echipamentul este instalat într-o zonă rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instructiunile, poate provoca interferențe la comunicațiile radio.

Cu toate acestea, nu există nicio garanție că interferența nu va apărea într-o anumită instalație. Dacă dispozitivul provoacă interferențe la recepția radio sau TV (care poate fi determinată de aparatul de comandă), utilizatorului i se recomandă să ia una sau mai multe dintre următoarele măsuri pentru a elimina interferența:

• Reajustati direcția sau poziția antenei receptorului.
• Măriti distanta dintre dispozitiv și receptor.
• Conectati alimentarea dispozitivului la o priză diferită de circuitul la care este conectat receptorul.
• Contactați distribuitorul sau un tehnician radio/TV cu experientă pentru ajutor.

Notă

Pentru a preveni deteriorarea monitorului, nu-l ridicati folosind suportul.

Notă: cablu ecranat

Toate conexiunile la alte dispositive de calcul trebuie să fie prin cabluri ecranate pentru a respecta reglementările EMC.

Notă: periferice

Doar perifericele certificate (dispozitive de intrare / ieşire, terminale, imprimante etc.) care respectă limitele clasei B trebuie conectate la dispozitiv. Utilizarea perifericelor necertificate poate provoca interferențe la receptia radio și televiziune.

Notă

Orice schimbări sau modificări neaprobate în mod expres de către producător ar putea anula autoritatea utilizatorului de a opera acest produs.

Conditii de functionare

Acest dispozitiv se conformează Părtii a 15-a a Reglementărilor FCC. Utilizarea este supusă următoarelor două condiții: (1) acest dispozitiv nu poate provoca interferențe dăunătoare și (2) acest dispozitiv trebuie să fie capabil să accepte orice interferență primită, inclusiv interferențe care pot provoca funcționări nedorite.

Notă: Utilizatori din Canada

Acest dispozitiv digital Clasa B respectă specificațiile canadiene ICES-003.

Notă explicativă referitoare la „Regulamentele privind gestionarea deșeurilor de reciclare și eliminare a produselor electrice și electronice”

Pentru o mai bună îngrijire și protejare a planetei noastre, atunci când utilizatorul nu mai are nevoie de acest produs sau la sfârșitul duratei de utilizare a produsului, vă rugăm să respectați legile și reglementările naționale privind reciclarea deșeurilor de produse electrice și electronice și să-l reciclăți prin intermediul producătorilor locali cu recunoașterea națională a calificărilor de reciclare.

Abandonarea deşeurilor de echipamente pentru utilizatorii casnici din UE

Acest simbol pe produs sau pe ambalajul său indică faptul că produsul nu trebuie aruncat cu alte deșeuri menajere. Atunci când aruncați dispozitivele folosite, este responsabilitatea dvs. să-l aduceți într-un punct de colectare care reciclează echipamentele electrice și electronice folosite. Colectarea separată și reciclarea dispozitivelor folosite în momentul eliminării ajută la conservarea resurselor naturale și asigură reciclarea lor într-o manieră care protejează sănătatea umană și mediul înconjurător. Pentru mai multe informații despre punctele de reciclare pentru dispozitivele utilizate, vă rugăm să contactați biroul local al orașului, serviciul de eliminare a deșeurilor menajere sau magazinul de unde atți achiziționat produsul.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și alte dispoziții relevante din Directiva EMC 2014/30/UE, Directiva privind joasa tensiune 2014/35/UE și Directiva RoHS 2011/65/UE și Directiva 2009/125/CE în ceea ce privește stabilirea unui cadru pentru stabilirea cerințelor în materie de proiectare ecologică pentru produsul energetic.

Monitorul Acer este destinat pentru afișarea video și vizuală a informațiilor obținute de pe dispozitivele electronice.

SPECIFICATII

Panou LCD	Sistem de actionare LCD TFT color
	Dimensiune 27" W (69 cm)
	Pas pixweli 0,1038 mm (O) x 0,3114 mm (V)
	Luminozitate 250 cd/m	^2 (tipic)
	Contrast 4000:1 (tipic)
	Unghi vizualizabil 178° (O)	178° (V) (CR=10)
	Timp de răspuns 5 ms
	Tip panou VA
	Frecvență H (oriz.) 53,93 -	183,15 KHz
	Frecvență V (vert.) 48 - 165 Hz
Culori afișaj Culori 16,7M
Ceas punct		HDMI: 340 MHzDP: 360 MHz
Rezolutie maximă		HDMI: 1920×1080 @ 144 HzDP: 1920×1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Clasa de eficientă energetică A
*Consumul anual de energie 44 (kWh) (pentru model cu intrare HDMI)
Consum de energie (la 200 nits)	Mod pornit 30 W (tipic)
	Mod oprit (în așteptare) 0,5 W (tipic)
Conector intrare		DPHDMI × 2
Semnal video intrare		DPHDMI (doar model cu intrare HDMI) (optional)
Dimensiune maximă ecran		Orizontal: 608,89 mmVertical: 348,34 mm
Sursă de alimentare		INTRARE: 100-240 V~ 50/60 Hz
Considerații de mediu		Temperatură de functionare: de la 0° la 40°CTemperatură de depozitare: de la -20° la 60°CUmiditate în stare de functionare: de la 20% la 90%
Dimensiuni		610,5 (L) x 446,3 (H) x 195,9 (D) mm
Greutate (netă)		3,9 kg (net)
Specificațiile mecanismului		Înclinare: De la -5° la +20°Rotire: NuReglare pe înălțime: NuPivotare: NUSuport cu picior detașabil: Da
Controale externe	Comutator/Butoane	Buton de alimentare Tastă fierbinte 3Tastă fierbinte 1 Tastă fierbinte 2
	Funcții	Luminozitate TransparențăContrast Num. rată de reîmprospătareLumină albastră Blocare OSDIntensificare albastru IntrareACM Pornire automatăGamma Atribuire tastă fierbinteTemperatură culoare Mod latModuri DDC/CIDomul sRGB Nivel de negru HDMIMod scală gri Mod pornire rapidăNuantă pe 6 axe InformațiiSaturație pe 6 axe Resetați toate setărileVolumÎnchide sunetulEpuizareFreeSyncPunct tintăLimbăExpirare timp OSD
Toate specificațiile pot fi modificate fără notificare.

Puteți găsi manuale și alte documente pentru produsul dvs. Acer pe site-ul web oficial de asistență Acer.
* Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
