KASUTUSJUHEND ED270R ACER
Lugege järgmised juhised hoolikalt läbi.
- LCD-ekraani puhastamine: esmalt veenduge, et kasutatav toiteadapter vastaks teie piirkonna elektrilistele standarditele.
- Lülitage LCD-kuvar välja ja eemaldage toiteadapter pistikupesast.
- Pritsige lahustita puhastusainet riidelapile ja pühkige örnalt ekraani.
- Kunagi ärge pritsige vedelikku otse ekraanile või selle korpusele.
- Ärge kasutage LCD-kuvari või selle korpuse puhastamiseks lämmastiku- või alkoholipõhiseid puhastusaineid.
- Acer ei võta mingit vastutust kahjustuste eest, mille on põhjustanud mistahes liiki lämmastiku- või alkoholipõhised puhastusained.
- Ärge paigutage LCD-kuvarit akna lähedale. Seadme jätmine vihma, niiskuse või otseste päikesekirte kätte võib seda tõsiselt kahjustada.
- Ärge vajutage LCD-ekraani. Ekraani tugev vajutamine vöib sellele tekitada püsivaid kahjustusi.
- Ärge eemaldage korpust või püüdke seadet ise parandada. Kogu hoolduse peaks sooritama volitatud tehnik.
- Hoiustage LCD-ekraan ruumi, kus temperatuur jääb vahemikku -20°–60°C (-4°–140°F). LCD-ekraan võib saada püsivaid kahjustusi, kui on hoiustatud nimetatud vahemikust erineva temperatuuriga kohta.
- Eemaldage kuvari toiteadapter kohe pistikupesast ja pöörduge volitatud tehniku poole, kui:
- kuvari ja arvuti vaheline signaalikaabel on kulunud või kahjustatud,
- LCD-ekraanile on sattunud vett või ekraan on jäänud vihma kätte,
• LCD-kuvar või selle korpus on kahjustatud.
- Võtke kuvari alus pakendist välja ja paigutage alus siledale tööpinnale.
- Võtke kuvar pakendist välja.
- Kinnitage kuvari tugijalg aluse külge.
- Veenduge, et kuvari tugijalg klöpsaks aluse külge kinni. (Ainult valitud mudelite korral)
- Kasutage kruvikeerajat kuvari kinnitamiseks tugijala külge musta värvi kruviga (Ainult valitud mudelite korral)

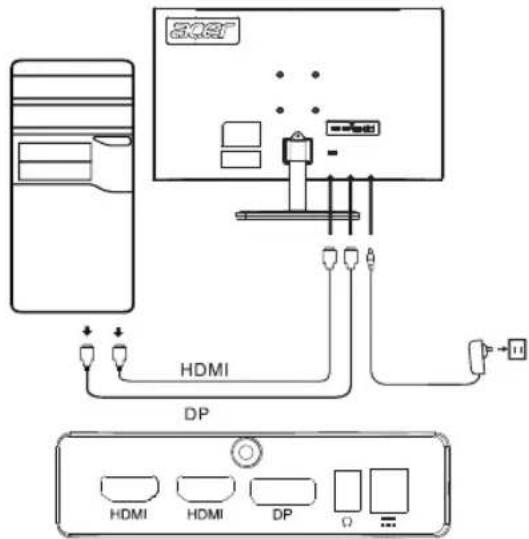

Kuvari ühendamine arvutiga
- Lülitage arvuti välja ja eemaldage toitejuhe pistikupesast.
- Ühendage digikaabel (ainult kaksiksisendiga mudelil)
a. Veenduge, et nii kuvari kui ka arvuti toide oleks välja lülitatud.
b. Ühendage HDMI-/DP-kaabli üks ots kuvari ja teine ots oma arvuti HDMI/DP-pordiga.
Märkus: HDMI-kaabliga ekraani maksimaalne
värskendamissagedus on 144 Hz.
DP-kaabliga ekraani maksimaalne värskendamissagedus on 165 Hz. - Ühendage helikaabel (ainult helisisendiga mudelid, valikuline mudel)
- Sisestage kuvari toiteadapter kuvari tagaosa toiteporti.
- Sisestage arvuti toitejuhe ja kuvari toiteadapter lähimasse elektrivõrgu pistikupessa.
Välised juhtseadised
| 1 Põhimenüüsse sisenemine. | |
| 2 Allikarežiimi sisenemine. | |
| 3 Helitugevuse seadistamismenüüsse sisenemine. | |
| 4 Heleduse häälestamise menüüsse sisenemine. | |
| 5 | Vajutades seda nuppu väljalülitatud toite olekus, lülitate seadme toite sisse. Sisselülitatud toite režiimis selle nupu vajutamisel sisenetakse tavaliselt menüü ümberlülitamise menüüsse. Vajutades seda nuppu pikemalt kui 3 sekundit, lülitatakse seadme toide välja. |
Normatiivsed ja ohutuseeskirjad
FCC-avaldus
Seda toodet on testitud ja leitud, et see seade vastab FCC-reeglite 15. osa klass B digiseadme piirnormidele. Vastavad piirnormid on koostatud, et pakkuda koju paigaldatud seadmete jaoks möistlikku kaitset kahjulike häirete eest. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seade pole paigaldatud ega seda ei kasutata vastavalt juhistele, võib see põhjustada raadioside häireid.
Siiski pole mingit garantiid, et ka asjakohasel paigaldusel häireid ei tekiks. Kui seade põhjustab raadio- või televisioonisaate vastuvõttu kahjustavaid häireid, (mida saab tuvastada seadet sisse/välja lülitades), võib kasutaja häirete kõrvaldamiseks proovida ühte või mitut järgmist viisi:
- Muutke vastuvõtuantenni suunda või asendit.
- Suurendage seadme kaugust vastuvõtjast.
- Ühendage seadme toitejuhe pistikupessa, mis pole vastuvõtjaga samas elektriahelas.
• Vajaduse korral pöörduge abi saamiseks müüja või kogenud raadio-/TV-tehniku poole.
Märkus
Kuvari kahjustamise vältimiseks ärge töstke kuvarit tugijalast.
Märkus: varjestatud kaabel
Elektromagnetilise ühilduvuse eeskirjadele vastavuse tagamiseks peaks köik ühendused teiste seadmetega tegema varjestatud kaablitega.
Märkus: välisseadmed
Selle seadmega võib ühendada vaid neid välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jms), mis vastavad B-klassi piirnõuetele. Sertimata välisseadmete kasutamine võib põhjustada raadio ja televisiooni vastuvõtuhäireid.
Märkus
Mistahes muudatus või konstruktsiooni muutmine, mida tootja pole selgesõnaliselt heaks kiitnud, võib tühistada seadme kasutusvolitused.
Töötingimused
See seade vastab FCC eeskirjade 15. osa reeglitele. Kasutamisel kehtivad kaks järgmist tingimust: (1) see seade ei tohi põhjustada kahjulikke häireid, ja (2) see seade peab taluma kõiki vastuvõetud häireid, k.a häireid, mis võivad põhjustada soovimatuid toiminguid.
Märkus: Kanada kasutajatele
See B-klassi digiseade vastab Kanada standardi ICES-003 nõuetele.
Selgitav märkus "Töökölbmatute elektriliste ja elektrooniliste seadmete taaskasutuse ja kasutusest körvaldamise eeskirjade" kohta
Meie planeedi eest hoolitsemiseks ja kaitseks järgige pärast toote töökölbmatuks muutumist või pärast toote tööea aegumist elektriliste ja elektrooniliste jäätmete käitlemisel kehtivaid riiklikke seadusi ja eeskirju ning viige need ringlusseandmiseks kohalikesse tunnustatud jäätmekäitlusjaamadesse.
EL-is kodus kasutatavate seadmete kasutusest körvaldamine
See sümbol tootel või toote pakendil tähendab, et seadet ei tohi kasutusest kõrvaldamiseks visata olmejäätmete hulka. Olete kohustatud kasutatud elektrilised ja elektroonilised seadmed viima kasutusest kõrvaldamiseks jäätmekäitlusjaama. Kasutusest kõrvaldatud seadmete eraldi kogumine ja ümbertöötlemine aitab säilitada loodusressursse ja tagab, et neid käideldakse viisil, mis ei ole ohtlik inimeste tervisele ja keskkonnale. Kasutatud seadmete jäätmekäitlusjaamade kohta lisateabe saamiseks põörduge kohaliku omavalitsusse, majapidamisjäätmete käitlusjaama või kauplusesse, kust toote ostsite.
CE-märgis ja vastavusdeklaratsioon
Acer Inc kinnitab käesolevaga, et see LCD-monitor vastab elektromagnetilise ühilduvuse direktiivi 2014/30/EL, madalpinge direktiivi 2014/35/EL, RoHS direktiivi 2011/65/EL põhinõuetele ja muude asjakohaste sätete nõuetele ning direktiivi 2009/125/EK nõuetele, mis käsitlbe energiamõjuga toodete ökodisaini raamistiku nõuete kehtestamist.
Aceri monitori otstarve on kuvada elektroonilistest seadmetest saadud videoid ja muud nähtavat teavet.
Tehnilised andmed
| LCD-paneel | Juhtsüsteem Värviline TFT LCD-kuvar | |
| Suurus Laius 27 tolli (69 cm) | ||
| Pikslisamm 0,1038 mm (H) x 0,3114 mm (V) | ||
| Heledus 250 cd/m | ^2 (tavaline) | |
| Kontrastsus 4000:1 (tavaline) | ||
| Vaatenurk 178° (H) 178° (V) (CR = 10) | ||
| Reaktsiooniaeg 5 ms | ||
| Paneeli tüüp VA | ||
| Horisontaalsagedus 53,93–183,15 KHz | ||
| Vertikaalsagedus 48–165 Hz | ||
| Värvussügavus 16,7 miljonit värvi | ||
| Punkti taktsagedus | HDMI: 340 MHzDP: 360 MHz | |
| Max eraldusvõime | HDMI: 1920 × 1080, 144 Hz juuresDP: 1920 × 1080, 165 Hz juures | |
| Automaatselt häälestuv VESA DDCCI / DDC2B | ||
| Energiatõhususe klass A | ||
| *Aastane energiatarve 44 (kWh) (HDMI-sisendiga mudeli jaoks) | ||
| Energiatarve (heledusel 200 nitti) | Töörežiimis | 30 W (tavaline) |
| Väljalülitatud režiimis (ooterežiimis) | 0,5 W (tavaline) | |
| Sisendpistmik | DPHDMI, 2 tk | |
| Video sisendsignaal | DPHDMI (ainult HDMI-sisendiga mudel, valikuline) | |
| Ekraani max suurus | Horisontaalne: 608,89 mmVertikaalne: 348,34 mm | |
| Toiteallikas | SISEND: 100–240 V, vahelduvvool, sagedus 50/60 Hz | |
| Ümbritseva keskkonna tingimused | Töötemperatuur: 0° kuni 40°CHoiustamise temperatuur: -20° kuni 60°CSuhteline niiskus: 20% kuni 90% | |
| Mõõtmed | 610,5 (L) x 446,3 (K) x 195,9 (S) mm | |
| Mass (neto) | 3,9 kg (neto) | |
| Mehhanismi andmed | Kallutamine: -5° kuni +20°Pööramine: EiKõrguse reguleerimine: EITelje ümber pööramine: EIEemaldatav tugijalg: Jah | |
| Välised juhtseadised | Lüliiti/nupud | Toitenupp Kiirklahv 3Kiirklahv 1 Kiirklahv 2 |
| Funktsioonid | Heledus LäbipaistvusKontrastsus Värskendussageduse väärtusSinine valgus Ekraanikuva lukkMusta võimendus SisendACM Allika automaatvalimineGamma Kiirklahvi määramineVärvitemperatuur Lai (dün.) režiimRežiimid DDC/CIsRGB-režiim HDMI musta taseHallskaala režiim Kiirkäivitusrežiim6-suunaline värvitoon Teave6-suunaline küllastus Lähtesta köik sättedHelitugevusVaigistatudHelimoonutusedFreeSyncAimPoint-sihikKeelEkraanilekuvatava teate kestus | |
| Tehnilisi andmeid võidakse ilma teatamata muuta. | ||
Aceri toote kasutusjuhend ja muud dokumendid on saadaval Aceri ametlikul veebisaidil.
* Aastase energiatarbe arvutamise aluseks on tavaline võimsustarve 4 tundi jooksul päevas, 365 päeva aastas.
