LIETOŠANAS INSTRUKCIJA ED270R ACER
Svarīgl norādījumi par drošību
Rūpīgi izlasiet šos norādījumus.
-
LCD displeja ekrāna tīrīšana: vispirms pārliecinieties, ka izmantotais strāvas adapteris atbilst elektrostandartiem jūsu regionā.
-
Izslēdziet LCD monitoru un atvienojiet strāvas adapteri.
- Izsmidziniet tirišanas škīdumu, kas nesatur škīdinātāju, uz lupatas un noslaukiet ekrānu.
- Nekad nesmidziniet škidrumu tieši uz ekrāna vai tā korpusa.
- LCD monitora ekrāna un korpusa tīrīšanai nelietojiet nekādus līdzekļus uz amonjaka vai spirta bāzes.
-
Acer neuznemas atbildību par bojājumiem, kas radušies, izmantojot tīrīšanas līdzekļus uz amonjaka vai spirta bāzes.
-
Nenovietojiet LCD displeju blakus logam. Pakjaušana lietum, mitrumam vai tiešai saules gaismai var radit nopietnus ierīces
bojājumus.
- Nespiediet LCD ekrānu. Pārmērīgi spēcīga spiešana var radīt neatgriezeniskus bojājumus displejam.
- Nenoğemiet korpusu un nemëginiet pats labot ierîci. Visi apkopes darbi ir jäveic pilnvarotam tehnişim.
- Glabājiet LCD displeju telpā ar temperatūru no -20°C līdz 60°C. Glabājot LCD displeju ārpus šī diapazona, var rasties neatgriezeniski
bojājumi. -
Atvienojiet monitora strāvas adapteri nekavējoties un sazinieties ar pilnvarotu tehniki šādos gadījumos:
-
Signāla kabelis starp monitoru un datoru ir nolietojies vai bojāts.
- Uz LCD displeja nokjuvis škidrums vai displejs ir bijis pakļauts lietum.
- LCD monitora ekrāns vai korpuss ir bojāts.
Monitora pamatnes piestiprināšana
- Izpakojiet monitora pamatni un novietojiet to uz līdzenas darba virsmas.
- Izpakojiet monitoru.
-
Piestipriniet monitora statīva kronšteinu pamatnei.
-
Pärliecinieties, ka pamatne nofiksējas monitora statīva kronšteinā. (Tikai atseviškiem modeliem)
- Izmantojiet skrūvgriezi, lai pagrieztu melno skrūvi un nostiprinātu kronšteinu pie displeja. (Tikai atseviškiem modeliem)

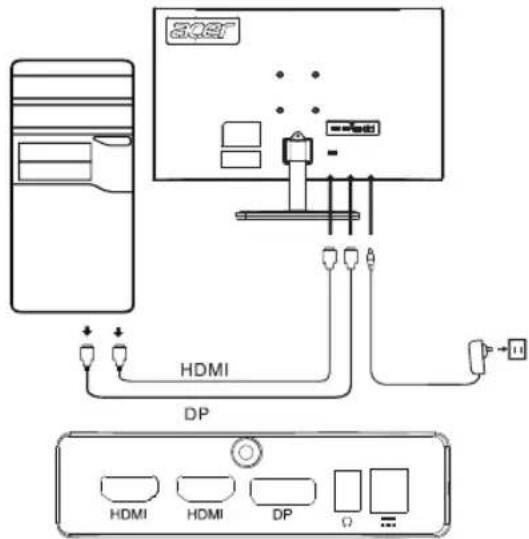

Monitora savienošana ar datoru
- Izslēdziet datoru un atvienojiet strāvas vadu.
- Savienojiet digitālo kabeli (tikai divievades modeliem).
a. Pārliecinieties, ka monitors un dators ir izslēgti.
b. Savienojiet HDMI/DP kabeja vienu galu ar monitora aizmuguri, bet otru galu ar datora HDMI/DP portu.
Piezīme: Maksimālā displeja atsvaidzes intensitāte HDMI kabeliem ir 144 Hz.
Maksimālā displeja atsvaidzes intensitāte DP kabeliem ir 165 Hz.
- Savienojiet audio kabeli (tikai audio ieejas modeliem) (izvēles)
- lespraudiet monitora strāvas adapteri barošanas portā monitora aizmugurē.
- lespraudiet datora barošanas kabeli un monitora strāvas adapteri tuvumā esošā kontaktligzdā.
Ārējā vadība
| 1 Doties uz galveno izvělni. | |
| 2 Izvēlēties avota režīmu. | |
| 3 Atvērt skaljuma vadības izvělni. | |
| 4 Izvēlēties spilgtuma regulēšanu. | |
| 5 | Izslēgta stāvokli nospiežot pogu, ierīce tiek ieslēgta; ieslēgta stāvokli nospiežot pogu, tiek atvērta režima pārslēgšanas izvělne, bet, nospiežot pogu uz 3 sekundēm, ierīce tiek izslēgta. |
Regulatīvi un drošības paziņojumi
FCC paziņojums
Šī iekārta ir testēta un atzīta par atbilstošu B klases digitālās ierīces ierobežojumiem saskaņā ar FCC noteikumu 15. sadaļu. Šie ierobežojumi ir noteikti, lai nodrošinātu saprātīgu aizsardzību pret kaitīgiem traucējumiem, ja iekārta ir uzstādīta dzīvojamā zonā. Šī iekārta rada, izmanto un var izstarot radiofrekvenču energīju, un, ja tā netiek uzstādīta un lietota atbilstoši norādījumiem, var radīt traucējumus radiosakariem.
Tomēr nav garantijas, ka traucējumi netiks radīti konkrētas uzstādīšanas rezultātā. Ja ierīce rada traucējumus radio vai televīzijas uztveršanai (ko var noteikt ar sadaliekārtu), lietotājam ieteicams veikt vienu vai vairākus no minētajiem pasākumiem traucējumu novēršanai:
- Noregulējiet uztvērēja antenas virzienu vai pozīciju.
- Palieliniet attālumu starp ierīci un uztvērēju.
- Savienojiet ierīces barošanas kabeli ar kontaktligzdu, kas neatrodas ķēdē, kurā pieslēgts uztvērējs.
- Vērsieties pēc palīdzības pie pārdevēja vai pieredzējuša radio/TV tehniķa.
Piezīme
Lai neradītu bojājumus monitoram, neceliet monitoru, turot aiz statīva.
Piezīme: ekranēts kabelis
Visi savienojumi ar citām ierīcēm jāizveido, izmantojot ekranētus kabelus, lai nodrošinātu atbilstību EMC noteikumiem.
Piezīme: perifērijas ierīces
Ar ierīci drīkst savienot tikai perifērijas ierīces (ievades/izvades ierīces, terminālus, printerus utt.), kas atbilst B klases ierobežojumiem. Izmantojot nesertificētas perifērijas ierīces, iespējami traucējumi radio un televīzijas uztveršanai.
Piezīme
Jebkādas izmaiņas vai pārveidojumi, ko ražotājs nav skaidri apstiprinājis, var anulēt lietotāja tiesības lietot šo izstrādājumu.
Lietošanas apstākļi
Šī ierīce atbilst FCC (Federālās sakaru komisijas) noteikumu 15. sadajas prasībām. Ekspluatācija ir pakļauta šādiem dīviem nosacījumiem: (1) šī ierīce nedrīkst radīt kaitīgus traucējumus, un (2) šai ierīcei ir jāspēj pieņemt jebkādi traucējumi, tostarp traucējumi, kas var radīt nevēlamu darbību.
Piezīme: Lietotājiem Kanādā
Šī B klases digitālā ierīce atbilst Kanādas ICES-003 specifikācijām.
Paskaidrojoša piezīme attiecībā uz “Noteikumiem par elektrisko un elektronisko iekārtu atkritumu pārstrādi un likvidēšanu”
Kad lietotājam izstrādājums vairs nav vajadzīgs vai izstrādājums ir nolietots, lai sekmīgāk rūpētos par mūsu planētu un aizsargātu to, lūdzu, ievērojiet valsts likumus un noteikumus par elektrisko un elektronisko iekārtu atkritumiem un nododiet to pārstrādei vietējiem ražotājiem ar valsts atzītu pārstrādes kvalifikāciju.
Atbrīvošanās no iekārtu atkritumiem ES mājsaimniecībās
Šis simbols uz izstrādājuma vai iepakojuma norāda, ka izstrādājumu nedrīkst izmest sadzīves atkritumos. Atbrīvojoties no lietotām ierīcēm, jūs esat atbildīgs par nodošanu savākšanas punktā, lai pārstrādātu lietotas elektriskās un elektroniskās iekārtas. Lietotu ierīču atsevišķa savākšana un pārstrāde palīdz saglabāt dabas resursus un nodrošina, ka tās tiek pārstrādātas, aizsargājot cilvēku veselību un vidi. Lai uzzinātu vairāk par lietotu ierīču pārstrādes punktiem, lūdzu, sazinieties ar vietējo pilsētas iestādi, sadzīves atkritumu likvidēšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.
CE atbilstības deklarācija
Ar šo Acer Inc. paziņo, ka šis šķidro kristālu displeja monitors atbilst Elektromagnētiskās savietojamības direktīvas 2014/30/ES, Zemspreguma direktīvas 2014/35/ES, RoHS direktīvas 2011/65/ES un Direktīvas 2009/125/EK, ar ko izveido sistēmu, lai noteiktu ekodizaina prasības ar energiju saistītiem ražojumiem, pamatprasībām un citiem būtiskiem noteikumiem.
Acer monitors ir paredzēts, lai attēlotu video un informāciju, kas iegūta no elektroniskām ierīcēm.
SPECIFIKĀCIJAS
| LCD panelis | Vadības sistēma TFT krāsu LCD displejs | |
| Izmēri Platums: 27 collas (69 cm) | ||
| Pikseļu solis 0,1038 mm (H) x 0,3114 mm (V) | ||
| Spilgtums 250 cd/m | ^2 (parasti) | |
| Kontrasts 4000:1 (parasti) | ||
| Skatīšanas leņķis 178° (H) 178° (V) (CR=10) | ||
| Reaģēšanas laiks 5 ms | ||
| Paneļa tips VA | ||
| Horizontālā frekvence 53,93 - 183,15 KHz | ||
| Vertikālā frekvence 48 - 165 Hz | ||
| Displeja krāsas 16,7 miljoni krāsu | ||
| Altēla punktu sinhronizators | HDMI: 340 MHzDP: 360 MHz | |
| Maksimālā izšķirtspēja | HDMI: 1920×1080 pie 144 HzDP: 1920×1080 pie 165 Hz | |
| Standarts Plug & Play VESA DDCCI/DDC2B | ||
| Energoefektivitātes klase A | ||
| *Elektroenerģijas patērīņš gadā 44 (kWh) (HDMI ievades modelim) | ||
| Enerģijas patērīņš(pie 200 nitiem) | leslēgšanas režīms 30 W (parasti) | |
| Izslēgts stāvoklis (gaidstāve) | 0,5 W (parasti) | |
| leejas savienotājs | DPHDMI × 2 | |
| levades video signāls | DPHDMI (tikai HDMI ievades modelim) (izvēles) | |
| Maksimālie ekrāna izmēri | Horizontāli: 608,89 mmVertikāli: 348,34 mm | |
| Barošanas avots | IEVADE: 100-240 V~ 50/60 Hz | |
| Vides apstāklj | Darba temperatūra: no 0° līdz 40°CGlabāšanas temperatūra: no -20° līdz 60°CDarba mitrums: no 20% līdz 90% | |
| Izmēri | 610,5 (P) x 446,3 (A) x 195,9 (Dz) mm | |
| Svars (neto) | 3,9 kg (neto) | |
| Mehānisma specifikācijas | Noliekšana: no -5° līdz +20°Grozāmība: NēAugustuma pielāgošana: NēGriešana ap asi: NēNoņemama statne: Jā | |
| Ārējā vadība | Slēdzis/Pogas | Barošanas poga 3. karstais taustiņš1. karstais taustiņš 4. karstais taustiņš2. karstais taustiņš |
| Funkcijas | Spilgtums CaurredzamībaKontrasts Atsvaidzes intensitāteZilā gaisma Ekrāna displeja bloķēšanaMelnās krāsas pastiprināšana levadeACM Automātisks avotsGamma Karsto taustiņu piešķiršanaKrāsu temperatūra Platekrāna režīmsRežīmi DDC/Cl sRGB režīms HDMI melnās krāsas līmenisPelēktoņu režīms Ātrās palaišanas režīmsSešu asu nokrāsa InformacijaSešu asu piesātinājums Atiestatīt visus iestatījumusSkajums Skalums Izslēgt skaņu Over Drive FreeSync Mērķešanas punkts Valoda Ekrāna displeja noildze | |
| Visas specifikācijas var tikt mainītas bez brīdinājuma. | ||
Acer izstrādājuma rokasgrāmatas un citi dokumenti ir pieejami oficiālajā Acer atbalsta tīmekļa vietnē.
*Enerğijas patērinš gadā tiek aprēkināts, izmantojot parastu enerğijas patēriņu - 4 stundas dienā, 365 dienās gadā.
