ED270R - Näyttö ACER - Ilmainen käyttöohje ja opas

Merkki	Acer
Malli	ED270R
Tuotetyyppi	LCD-näyttö
Näytön koko	27 tuumaa (69 cm)
Maksimiresoluutio	1920 × 1080 @ 165 Hz (DP) / 144 Hz (HDMI)
Paneelin tyyppi	VA
Kirkkaus	250 cd/m² (tyypillinen)
Kontrasti	4000:1 (tyypillinen)
Vasteaika	5 ms
Kuvakulma	178° vaaka / 178° pysty
Virkistystaajuus	48 – 165 Hz
Liittimet	2 × HDMI, 1 × DP
Mitat (Leveys × Syvyys × Korkeus)	610,5 × 446,3 × 195,9 mm
Nettopaino	3,9 kg
Virtalähde	100 – 240 V, 50/60 Hz
Virrankulutus (päällä)	30 W (tyypillinen)
Virrankulutus (valmiustila)	0,5 W (tyypillinen)
Energialuokka	A
Käyttölämpötila	0 °C – 40 °C
Varastointilämpötila	-20 °C – 60 °C
Jalustan kiinnitys	Irrotettava, kallistus -5° – +20°
OSD-toiminnot	Kirkkaus, kontrasti, väri lämpötila, FreeSync, kuvatilat jne.
Puhdistus	Pehmeä liina, liuottimeton liuos; älä suihkuta suoraan
Turvallisuus	Älä avaa koteloa, älä altista kosteudelle, irrota virtajohto vaurion sattuessa
Korjattavuus	Huolto valtuutetun teknikon toimesta; osia ei määritelty

Usein kysytyt kysymykset - ED270R ACER

Kuinka puhdistaa Acer ED270R -näyttö?

Sammuta ja irrota näytön virtajohto. Käytä pehmeää liinaa, joka on kevyesti kostutettu liuottimettomalla puhdistusliuoksella. Älä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakki- tai alkoholipohjaisia tuotteita.

Mitä kaapeleita käyttää 165 Hz:n saavuttamiseksi?

Käytä DisplayPort (DP) -kaapelia 165 Hz:n virkistystaajuuden saavuttamiseksi. HDMI-kaapelit on rajoitettu 144 Hz:iin. Varmista, että tietokoneesi tukee tätä taajuutta.

Kuinka säätää kirkkautta ja kontrastia?

Paina painiketta 1 (kirkkauden pikavalinta) päästäksesi säätöön. Käytä navigointipainikkeita säätääksesi kirkkautta ja kontrastia OSD-valikossa. Voit myös mennä päävalikkoon virtapainikkeen kautta.

Voinko asentaa näytön nivelvarteen?

Kyllä, jalusta on irrotettava. Näyttö on VESA-yhteensopiva (kokoa ei ole määritelty, todennäköisesti 100×100 mm). Irrota jalusta ja kiinnitä teline ohjeiden mukaisesti.

Mitä tehdä, jos näyttö pysyy mustana?

Tarkista, että virtajohto ja videokaapeli (HDMI/DP) on kytketty oikein. Varmista, että tietokone on päällä. Kokeile toista lähdettä tai kaapelia. Jos mikään ei toimi, ota yhteyttä teknikkoon.

Kuinka aktivoida FreeSync?

FreeSync on oletuksena käytössä. Voit tarkistaa sen OSD-valikosta kohdasta 'FreeSync'. Varmista, että käytät DP-kaapelia ja että näytönohjaimesi tukee FreeSynciä.

Mitä kuvatiloja on saatavilla?

Näyttö tarjoaa useita esiasetettuja tiloja: Vakio, Elokuva, Peli, Kilpa-ajo jne. Siirry OSD-valikkoon, valitse 'Kuvatila' tai 'Kohtaustila' valitaksesi sopivan.

Kuinka palauttaa tehdasasetukset?

Siirry OSD-valikossa kohtaan 'Asetukset' tai 'Määritys', valitse sitten 'Palauta' tai 'Palauta kaikki asetukset'. Vahvista palauttaaksesi oletusasetukset.

Onko näytössä sisäänrakennetut kaiuttimet?

Mallissa ED270R ei ole sisäänrakennettuja kaiuttimia. Sinun on käytettävä ulkoisia kaiuttimia tai tietokoneeseen kytkettyjä kuulokkeita.

Kuinka hävittää näyttö käyttöiän päätyttyä?

Älä heitä laitetta kotitalousjätteen sekaan. Vie se hyväksyttyyn keräyspisteeseen elektroniikkajätteen kierrätystä varten paikallisten säädösten (SER) mukaisesti.

KÄYTTÖOHJE ED270R ACER

Acer LCD-näytön pika-aloitusopas (QSG)

Tärkeltä turvallisuusohjelta

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja.
2. Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta.
3. Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti.
4. Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon.
5. Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon.
6. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttämisestä.
7. Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen.
8. Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön.
9. Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle.
10. Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20–60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi.
11. Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos:
12. Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut.
13. LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle.
14. LCD-näyttö tai kotelo on vahingoittunut.

Näytön jalustan kiinnittäminen

1. Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.
2. Pura näyttö pakkauksestaan.
3. Kiinnitä näytön jalustan varsi jalustaan.
4. Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa)
5. Käytä ruuvitaltaa ja kierrä musta ruuvi kiinnittämään varsi näyttöön. (Vain tietyissä malleissa)

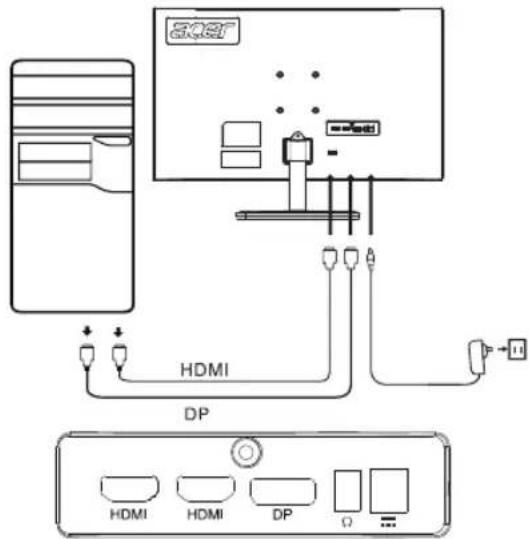

Yhdistä näyttö tietokoneeseen

1. Sammuta tietokone ja irrota virtajohto pistorasiasta.
2. Yhdistä digitaalinen kaapeli (vain Dual-Input-malli)
   a. Varmista, että näyttö ja tietokone on kytketty pois päältä.
   b. Yhdistä HDMI-/DP-kaapelin toinen pää näytön taakse ja toinen pää tietokoneen HDMI-/DP-porttiin.
   Huomaa: HDMI-kaapeleiden suurin näytön virkistystaajuus on 144 Hz. DP-kaapeleiden suurin näytön virkistystaajuus on 165 Hz.
3. Yhdistä äänikaapeli (vain äänitulomallit) (lisävaruste)
4. Kytke näytön verkkolaite näytön takana olevaan virtaporttiin.
5. Kytke tietokoneen virtajohto ja näytön verkkolaite lähellä olevaan pistorasiaan.

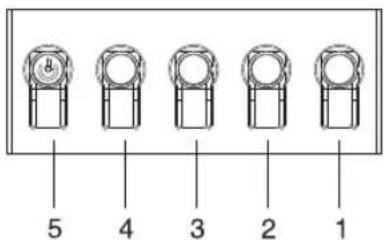

Ulkoinen ohjaus

Numero Kuva Kuvaus

1 Mene päävalikkoon.
2 Siirry lähdetilaan.
3 Siirry äänenvoimakkuuden säätövalikkoon.
4 Siirry kirkkauden säätöön.
5	Jos laite on sammutettuna, painikkeen painaminen käynnistää laitteen. Jos laite on päällä, painikkeen painaminen siirtää käyttäjän normaalisti tilanvaihtovalikkoon, ja 3 sekuntia pitkä painallus sammuttaa laitteen.

Sääntely- ja turvallisuuslausunnot

FCC-lausunto

Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puitteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään.

Ei voida kuitenkaan taata, että häiriöitä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriöitä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkinlaitteiden avulla), suositellaan, että käyttäjä yrittää häiriön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:

• Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta.

Huomaa

Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen.

Huomaa: suojattu kaapeli

Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät.

Huomaa: oheislaitteet

Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle.

Huomaa

Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta.

Käyttöolosuhteet

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriö, myös laitteen toimintaa mahdollisesti haittaava häiriö.

Huomaa: Käyttö Kanadassa

Tämä luokan B digitaalinen laite on Kanadan ICES-003-säädöksen mukainen.

Selittävä huomautus "Sähkö- ja elektroniikkalaiteromun kierrätystä ja hävittämistä koskeviin määräyksiin"

Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyn kierrätyslaitokseen.

Käytöstä poistettujen laitteiden hävittäminen EU:n alueella

Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektronikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja, ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen.

CE-vaatimustenmukaisuusvakuutus

Täten Acer Inc. vakuuttaa, että tämä LCD-näyttö on seuraavassa mainittujen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen, EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.

TEKNISET TIEDOT

LCD-paneeli	Järjestelmä TFT-värinestekiden näyttö
	Koko 27" L (69 cm)
	Kuvapisteväli 0,1038 mm (V) x 0,3114 mm (P)
	Kirkkaus 250 cd/m	^2 (tyypillinen)
	Kontrasti 4000:1 (tyypillinen)
	Katselukulma 178° (V) 178° (P) (CR=10)
	Vasteaika 5 ms
	Paneelityyppi VA
	Vaakataajuus 53,93–183,15 KHz
	Pystytaajuus 48–165 Hz
Näyttövärit 16,7 milj. väriä
Pikselikello		HDMI: 340 MHzDP: 360 MHz
Enimmäisresoluutio		HDMI: 1920×1080 @ 144 HzDP: 1920×1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusluokka A
*Vuotuinen energiankulutus 44 (kWh) (malli, jossa HDMI-sisääntulo)
Virrankulutus (200 nitiä)	Päällä-tila 30 W (tyypillinen)
	Pois päältä -tila (valmiustila) 0,5 W (tyypillinen)
Tuloliitäntä		DPHDMI × 2
Videon tulosignaali		DPHDMI (vain malli, jossa HDMI-sisääntulo) (lisävaruste)
Suurin näyttökoko		Vaakasuunta: 608,89 mmPystysuunta: 348,34 mm
Virtalähde		TULO: 100–240 V ~ 50/60 Hz
Ympäristön huomioitavat seikat		Käyttölämpötila: 0° - 40°CSäilytyslämpötila: -20° - 60°CKäyttöilmankosteus: 20 - 90 %
Mitat		610,5 (P) x 446,3 (K) x 195,9 (S) mm
Paino (netto)		3,9 kg (netto)
Mekaaniset tiedot		Kallistus: -5° - +20°Kääntö: EIKorkeussäätö: EISuunnan kääntö: EIlrotettava jalusta: Kyllä
Ulkoiset hallintalaitteet	Kytkin/painikkeet	Virtapainike Pikanäppäin 3Pikanäppäin 1 Pikanäppäin 2
	Toiminnot	Kirkkaus LäpinäkyvyysKontrasti Virkist.taaj.numSinisen taso Lukitse OSDMustan vahvistus TuloACM Autom. lähdeGamma PikanäppäinmääritysVärin lämpöisyys LaajakuvaTilat DDC/CIsRGB-tila HDMI-mustan tasoHarmaasävytila Pika-aloitustila6-aksel. sävy Informaatio6-aksel. satur. Nollaa kaikki asetuks.Äänenvoim.MykistäYlivaihdeFreeSyncTähtäyspisteKieliAikakatkaisu
Kaikki tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Hae Acer-tuotteen käyttöoppaat ja muut asiakirjat viralliselta Acer-tukisivustolta.
* Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
