BRUKSANVISNING ED270R ACER

Viktiga säkerhetsInstruktioner

Läs noga igenom följande instruktioner.

1. Rengör LCD-skärmen först och se till att strömadaptern du använder matchar de elektriska normer som gäller för din region.

2. Stäng av LCD-skärmen och koppla ur strömadaptern.

3. Spreya en rengöringslösning utan lösningsmedel på din trasa och torka försiktigt av skäremn.
4. Spill aldrig någon vätska direkt på skärmen eller dess hölje.
5. Använd inte rengöringsmedel med ammoniak eller alkholbas på LCD-skärmen eller dess hölje.

6. Acer ansvarar inte för skada som uppkommer till följd av användning av ammoniak eller alkoholbaserade rengöringsmedel.

7. Placera inte LCD-skärmen nära ett fönster. Exponering för regn, fukt, eller direkt solljus kan orsaka allvarlig skada på enheten-

8. Tryck inte på LCD-skärmen. Om du använder överdrivet våld kan det orsaka permanent skada på skärmen.
9. Ta inte bort höljet eller försök reparera maskinen själv. Allt underhåll ska utföras av en behörig tekniker.
10. Förvara LCD-skärmen i ett rum med en temperature som ligger mellan -20°C-60°C (-4°F-140°F). Det kan uppstå permanent skada om LCD-skärmen förvaras utanför det här området.
11. Koppla ur skärmens strömadapter omedelbart och kontakta en behörig tekniker.

- Signalkabeln mellan skärmen och datorn är sliten eller skadad.

- Vätska som spills på LCD-skärmen eller om displayen exponeras för regn.

- LCD-bildskärmen eller dess hölje är skadat.

Installera monitorbasen

1. Packa upp monitorbasen coh placera basen på en mjuk arbetsyta.
2. Packa upp monitorn.
3. Installera monitorstativarmen på basen.

- Se till att basen fästs på monitorns stativarm. (Endast utvalda modeller)

- Använd en skruvmejsel för att skruva i den svarta skruven och säkra armen i displayen. (Endast utvalda modeller)

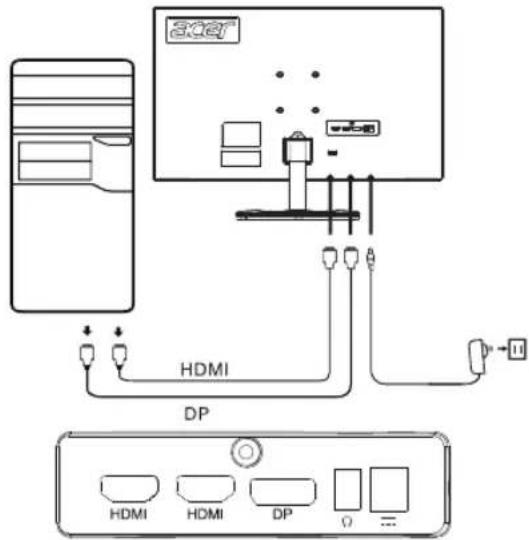

Anslut monitorn till din dator

1. Stäng av datorn och koppla ur strömkabeln.
2. Anslut den digitala kabeln (endast modell med två ingångar)
   a. Se till att monitorn och datorn är avstängda.
   b. Anslut ena änden av HDMI/DP-kabeln till monitor och andra änden av HDMI/DP-porten på datorn.

Obs: Maximal uppdateringsfrekvens för HDMI-kablar är 144 Hz. Maximal display-uppdateringsfrekvens för DP-kablar är 165 Hz.

1. Anslut ljudkabeln (endast ljudingångsmodeller) (tillval)
2. Koppla monitorströmadaptern i strömporten på monitorsbaksida.
3. Koppla datorströmkabeln och monitorströmadaptern i närmaste eluttag.

Extern kontroll

5 4 3 2 1

3.04 HDMI DP HDMI HDMI DP Φ

1 Gå till huvudmenyn.

2 Ange källnoden.

3 Öppna volymkontrollmenyn.

4 Öppna ljusstyrkeinställningarna.

5 ⚡ I avstängt läge trycker du på knappen för att slå på enheten. I påslagen status trycker du på knappen för att normalt övergå till menyväxling och håll in i 3 sekunder för att stänga av enheten.

Regel- och säkerhetskrav

FCC-meddelande

Utrustningen har testats och uppfyller gränsvärdena för en digital enhet klass B, i enlighet med artikel 15 i FCC-reglerna. Dessa gränser är utformade för att erbjuda skåligt skydd mot skadlig störning när utrustningen är installerad i ett bostadsområde. Utrustningen genererar, använder och kan utstråla radiofrekvensenergi, om om den inte installerats och använts i enlighet med instruktionerna kn det orsaka störningar i radiokommunikationen.

Det finns dock ingen garanti att störningen inte sker i en specifik installation. Om enheten orsakar störningar i radio- eller tv-mottagningen (som kan avgöras av växlingsenheten), rekommenderas att användaren vidtar en eller flera av följande åtgärder för att eliminera störningar.

• Justera om riktningen eller positionen för mottagningsantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till ett eluttag som inte är inkopplat i kretsen till vilken mottagaren är ansluten.
• Kontakta din återförsäljare eller en erfaren radio-TV-tekniker för att få hjälp.

Obs!

För att förhindra skada på monitorn ska du inte lyfta monitorn i stativet.

Obs: kabel med hölje

Alla anslutningar till andra datorenheter måste kopplas genom kablar med hölje i enlighet med EMC-reglerna.

Obs: perifera enheter

Endast certifierade perifera enheter (inmatnings-/utmatningsenheter, terminaler, skrivare etc. (som uppfyller gränsvärden enligt klass B ska anslutas till enheten. Användning av ocertifierade perifera enheter kan orsaka störningar i radio- och tv-mottagningen.

Obs!

Alla ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan inverka på användarens behörighet att använda den här produkten.

Driftsförhållanden

Denna enhet uppfyller Del 15 av FCC:s regler. Drift förutsätter att följande två villkor uppfylls: (1) den här enheten får inte orsaka störningar och (2) den här enheten kanske inte kan ta emot några störningar, inklusive störningar som kan orsaka önskad användning.

Obs: Kanadensiska användare

Den här digitala klass B-enheten uppfyller specifikationerna för kanadensisk ICES-003.

Förklarande kommentar runt "Förordningar kring hantering av elektriskt och elektroniskt avfall vid återvinning och kassering"

För att bättra skydda och ta hand om vår planet, ska användaren när den inte längre används vid livslängdens slut följa nationella lagar och regler vid återvinning av elektriskt och elektroniskt produktavfall och återvinna den genom lokala tillverkare med nationellt uppmärksammade återvinningskvalifikationer.

Undantag av avfallsutrustning för EU-hushållsanvänsare

Denna symbol på produkten eller dess förpackning indikerar att produkten inte får kasseras i det andra hushållsavfallet. Vid kassering av använda enheter är det ditt ansvar att ta den till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning. De separata ställena för återvinning av förbrukade enheter bidrar till att bevara våra naturresurser och säkerställer att de återvinns på ett sätt som skyddar den mänskliga hälsan och miljön. För mer information om återvinningspunkter för använda enheter, kontakta ditt lokala stadskontor, hushållsavfall och handla där du köpt produkten.

CE-deklaration om överensstämmelse

Härmed deklarerar Acer Inc., att denna LCD-monitor uppfyller kraven i enlighet med andra relevanta föreskrifter i EMC-direktivet 2014/30/EU, Lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU samt direktiv 2009/125/EC med hänsyn till upprättande av ett ramverk för inställning av ekodesignkrav för energirelaterad produkt.

Acer-monitorn övervakas för video- och bildvisning av information som inhämtats från elektroniska enheter.

SPECIFICATION

LCD-panel	Drivsystem TFT färg-LCD
	Storlek 27" W (69 cm)
	Pixelpitch 0,1038 mm (H) x 0,3114 mm (V)
	Ljusstyrka 250 cd/m	^2 (Typiskt)
	Kontrast 4000:1 (Typiskt)
	Visningsbar vinkel 178° (H) 178° (V) (CR=10)
	Svarstid 5 ms
	Paneltyp VA
	H-frekvens 53,93 - 183,15 KHz
	V-frekvens 48 - 165 Hz
Skärmfärger 16,7 Miljoner färger
Pixelklocka		HDMI: 340 MHzDP: 360 MHz
Maximal upplösning		HDMI: 1920×1080 @ 144 HzDP: 1920×1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energieffektivitetsklass A
*Ärligt energiförbruk 44 (kWh) (for HDMI-ingångsmodell)
Strömförbrukning (vid 200 nits)	På läge	30 W (Typiskt)
	Avstngt läge (Stand By)	0,5 W (Typiskt)
Ingångsanslutning		DPHDMI ×2
Ingångsvideosignal		DPHDMI (Endast HDMI-Inmatningsmodell) (Tillval)
Max. skärmstorlek		Horisontell: 608,89 mmVertikal: 348,34 mm
Strömkälla		INGÅNG: 100-240 V~ 50/60 Hz
Miljööverväganden		Drifttemperatur: 0° till 40°C Förvaringstemperatur: -20° till 60°C Driftsluftfuktighet: 20% till 90%
Mätt		610,5 (B) x 446,3 (H) x 195,9 (D) mm
Vikt (netto)		3,9 kg (netto)
Funktionsspecifikationer		Lutning: -5° till +20°Vridning: NejHöjdjustering: NejPivå: NejAvtagbar bas: Ja
Externa kontroller	Reglageknappar	Strömknapp Hotkey 3Hotkey 1 Hotkey 2 Hotkey 4
	Funktioner	Ljusstyrka Ljusbild Kontrast Antal uppdateringsfrekvenser Blått ljus OSD-läs Svart boost Inmatning ACM Automatisk källa Gamma Tilldelning av snabbtangent Färgtemperatrur Vidläge Lägen DDC/Cl sRGB-läge HDMI svart nivå Läget gråskala Snabbstartsläge Färgton 6 axlar Information Mättnad 6 axlar Äterställ alla inställningar Volym Dämpa OverDrive FreeSync Mälpunkt Språk OSD-timeout
Alla specifikationer kan komma att ändras utan att detta meddelas.

Hitta manualer och andra dokument för din Acer-produkt på Acers officiella supportwebbplats.
* Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
