ED270R - Monitorius ACER - Nemokama naudojimo instrukcija

Gamintojas	Acer
Modelis	ED270R
Produkto tipas	LCD monitorius
Ekrano dydis	27 colių (69 cm)
Maksimali raiška	1920 × 1080 ties 165 Hz (DP) / 144 Hz (HDMI)
Skydelio tipas	VA
Ryškumas	250 cd/m² (tipinis)
Kontrastas	4000:1 (tipinis)
Atsako laikas	5 ms
Žiūrėjimo kampas	178° horizontalus / 178° vertikalus
Atnaujinimo dažnis	48 – 165 Hz
Jungtys	2 × HDMI, 1 × DP
Matmenys (I × P × A)	610,5 × 446,3 × 195,9 mm
Grynasis svoris	3,9 kg
Maitinimas	100 – 240 V, 50/60 Hz
Energijos sąnaudos (įjungtas)	30 W (tipinis)
Energijos sąnaudos (budėjimo režimas)	0,5 W (tipinis)
Energijos efektyvumo klasė	A
Darbinė temperatūra	0 °C iki 40 °C
Laikymo temperatūra	nuo -20 °C iki 60 °C
Pėdos tvirtinimas	Nuimamas, pakreipimas nuo -5° iki +20°
OSD funkcijos	Ryškumas, kontrastas, spalvų temperatūra, FreeSync, vaizdo režimai ir kt.
Valymas	Minkšta šluoste, be tirpiklių tirpalas; nepurkškite tiesiogiai
Sauga	Neatidarykite korpuso, saugokite nuo drėgmės, atjunkite pažeidimo atveju.
Remontuojamumas	Priežiūra atliekama įgalioto techniko; dalys nenurodytos.

Dažnai užduodami klausimai - ED270R ACER

Kaip valyti Acer ED270R ekraną?

Išjunkite ir atjunkite monitorių. Naudokite minkštą, šiek tiek sudrėkintą šluostę su be tirpiklių valymo tirpalu. Niekada nepurkškite skysčio tiesiai ant ekrano. Venkite amoniako ar alkoholio turinčių produktų.

Kokius kabelius naudoti norint gauti 165 Hz?

Norėdami gauti 165 Hz atnaujinimo dažnį, naudokite DisplayPort (DP) kabelį. HDMI kabeliai riboti iki 144 Hz. Įsitikinkite, kad jūsų kompiuteris palaiko šį dažnį.

Kaip reguliuoti ryškumą ir kontrastą?

Paspauskite mygtuką 1 (ryškumo nuoroda) norėdami patekti į nustatymus. Naudokite naršymo mygtukus, kad OSD meniu sureguliuotumėte ryškumą ir kontrastą. Taip pat galite įeiti į pagrindinį meniu per maitinimo mygtuką.

Ar galiu pritvirtinti ekraną ant tvirtinimo rankenos?

Taip, pėda yra nuimama. Monitorius yra suderinamas su VESA (dydis nenurodytas, tikriausiai 100×100 mm). Nuimkite pagrindą ir pritvirtinkite laikiklį pagal instrukcijas.

Ką daryti, jei ekranas lieka juodas?

Patikrinkite, ar maitinimo kabelis ir vaizdo kabelis (HDMI/DP) yra tinkamai prijungti. Įsitikinkite, kad kompiuteris yra įjungtas. Išbandykite su kitu šaltiniu ar kabeliu. Jei niekas neveikia, kreipkitės į techniką.

Kaip įjungti FreeSync?

FreeSync yra įjungtas pagal numatytuosius nustatymus. Galite jį patikrinti OSD meniu skiltyje 'FreeSync'. Įsitikinkite, kad naudojate DP kabelį ir jūsų vaizdo plokštė palaiko FreeSync.

Kokie yra galimi vaizdo režimai?

Monitorius siūlo keletą iš anksto nustatytų režimų: Standartinis, Kinas, Žaidimas, Lenktynės ir kt. Eikite į OSD meniu, pasirinkite 'Vaizdo režimas' arba 'Scenos režimas', kad pasirinktumėte tinkamą.

Kaip atstatyti gamyklinius nustatymus?

OSD meniu eikite į 'Nustatymai' arba 'Konfigūracija', tada pasirinkite 'Atstatyti' arba 'Atstatyti visus nustatymus'. Patvirtinkite, kad grįžtumėte į numatytuosius nustatymus.

Ar monitorius turi įmontuotus garsiakalbius?

Modelis ED270R neturi įmontuotų garsiakalbių. Turite naudoti išorinius garsiakalbius arba prie kompiuterio prijungtas ausines.

Kaip išmesti monitorių pasibaigus jo tarnavimo laikui?

Neišmeskite įrenginio su buitinėmis atliekomis. Pristatykite jį į patvirtintą surinkimo punktą elektroninių atliekų perdirbimui, vadovaudamiesi vietiniais reglamentais (EEE atliekos).

NAUDOJIMO INSTRUKCIJA ED270R ACER

„Acer“ LCD monitoriaus greito parengimo darbui vadovas (GPV)

Svarbüs nurodymal dél saugos

Atidžiai perskaitykite šias instrukcijas.

1. LCD ekrano valymas: pirmiausia užtikrinkite, kad maitinimo adapteris, kurj naudojate, atitiktų jūsų regiono elektros standartus.

2. Išjunkite LCD monitoriu ir atjunkite maitinimo adapteri.

3. Užpurškite valymo tirpalo, kuriame nėra tirpiklio, ant skudurėlio ir švelniai nuvalykite ekraną.
4. Niekada nepilkite skysčio tiesiai ant ekrano arba i jo gaubtą.
5. Niekada nenaudokite LCD ekranui arba jo gaubtui valiklių su amoniaku arba alkoholiu.

6. „Acer“ nebus atsakinga už žalą, kuri patirta naudojant valiklius su amoniaku ir alkoholiu.

7. Nedėkite LCD ekrano šalia lango. Įrenginiui gali rimtai pakenkti lietus, drėgmė arba tiesioginiai saulės spinduliai.

8. Nespauskite LCD ekrano. Ekranui gali būti visam laikui pakenkta dėl per daug stipraus spaudimo.
9. Nenuimkite gaubto ir nebandykite patys remontuoti jrangos. Visas techninės priežiūros užduotis turėtų atlikti tik įgaliotas technikas.

10. Laikykite LCD ekraną patalpoje, kurioje temperatūra svyruoja nuo -20 °C iki 60 °C (nuo -4 °F iki 140 °F). Galite visam laikui sugadinti LCD ekraną, jei jis laikomas už šio intervalo ribų.

11. Nedelsiant atjunkite šio monitoriaus maitinimo adapteri ir kreipkitės i įgaliotaji technika, jei:

- Jei signalo kabelis, jungiantis monitoriu ir kompiuterj, yra nusidėvėjęs arba pažeistas.

- Ant LCD ekrano užpilta skysčio arba ant ekrano užlijo lietaus.

• LCD monitorius ar jo gaubtas sugadinti.

Monitorlaus pagrindo tvirtinimas

1. Išpakuokite monitoriaus pagrindą ir padėkite jį ant lygaus darbo paviršiaus.
2. Išpakuokite monitorių.
3. Pritvirtinkite monitoriaus stovo alkūnę prie pagrindo.
4. Pagrindas turi užsifiksuoti monitoriaus stovo alkūnėje. (Tik su rinktiniais modeliais)
5. Prisukite atsuktuvu juodą varżtą norėdami priveržti alkūnę prie ekrano. (Tik su rinktiniais modeliais)

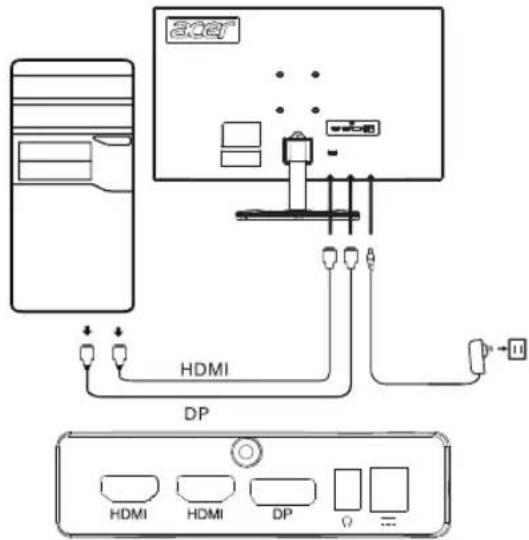

Prijunkite monitorių prie kompiuterio

1. Išjunkite kompiuterį ir atjunkite maitinimo kabelį.
2. Prijunkite skaitmeninį kabelį (tik dviejų įvesčių modeliuose)
   Monitorius ir kompiuteris turi būti išjungti.
   b. Prijunkite vieną HDMI /DP kabelio galą prie monitoriaus galinės pusės, o kitą galą – prie kompiuterio HDMI / DP prievado.
   Pastaba: didžiausias ekrano atnaujinimo greitis HDMI kabeliams siekia 144 Hz. Didžiausias ekrano atnaujinimo greitis DP kabeliams siekia 165 Hz.
3. Prijunkite garso kabelj (tik garso jvesties modeliams) (pasirinktinai)
4. Prijunkite monitoriaus maitinimo adapterj prie maitinimo prievado, esančio monitoriaus gale.
5. Prijunkite kompiuterio maitinimo kabelj ir monitoriaus maitinimo adapterj prie šalia įtaisyto maitinimo lizdo.

Išorinis valdymas

Numeris Vaizdas Aprasas

1 Eiti j pagrindinj meniu.
2 leiti j šaltinio meniu.
3 leiti j garsumo reguliavimo meniu.
4 leiti j ryškumo reguliavimo skyrių.
5	Paspaudus mygtuką, esant išjungimo būsenai, jrenginys jungiamas; paspaudus mygtuką, esant jungimo būsenai, paprastai patenkama j režimų perjungimo meniu, o jei ilgai paspaudžiama ir palaikoma 3 sekundes, jrenginys išjungiamas.

Reglamentinės ir saugos nuostatos

FCC nuostata

Ši įranga buvo išbandyta, kas leido nustatyti, kad pagal FCC taisyklių 15 dalį ji atitinka B klasės skaitmeninio įrenginio ribines vertes. Šie apribojimai sukurti siekiant užtikrinti priimtiną apsaugą nuo žalingų trikdžių, kai įranga sumontuojama gyvenamojoje vietoje. Ši įranga kuria, naudoja ir gali skleisti energiją radijo dažniais, o jei ji nėra sumontuota ir naudojama pagal instrukcijas, gali trukdyti radijo ryšio komunikacijoms.

Visgi nėra garantijos, kad trukdžių nebus konkrečiu montavimo atveju. Jei įrenginys trukdo radijo ir televizijos perdavimui (tai galima nustatyti perjungimo įtaisu), rekomenduojama, kad naudotojas imtųsi vieno arba kelių iš šių veiksmų norėdamas trukdžius pašalinti:

• Iš naujo nustatykite imtuvo antenos kryptj arba padėtį.
• Padidinkite atstumą tarp jrenginio ir imtuvo.
• Prijunkite jrenginio maitinimo adapterj prie maitinimo lizdo, veikiančio su kita grandine, nei yra prijungtas imtuvas.
• Jei reikia pagalbos, kreipkitės i mažmeninį prekybininką arba patyrusį radijo / televizijos prietaisų meistrą.

Pastaba

Kad nesugadintumėte monitoriaus, nekelkite jo už stovo.

Pastaba: ekranuotas kabelis

Visi sujungimai su kitais kompiuteriniais jrenginiais turi būti atliekami ekranuotais kabeliais, atitinkančiais EMC reglamentus.

Pastaba: periferiniai prietaisai

Prie jrenginio reikia jungti tik sertifikuotus periferinius prietaisus (jvesties / išvesties jrenginius, terminalus, spausdintuvus ir t. t.), kurie atitinka B klasės ribas. Jei naudojami nesertifikuoti periferiniai prietaisai, jie gali trukdyti radijo ir televizijos transliacijai.

Pastaba

Dėl bet kokių pakeitimų arba modifikacijų, kurių gamintojas nėra išskirtinai patvirtinęs, naudotojas gali prarasti leidimą naudoti šį jrenginį.

Veikimo aplinkos sąlygos

Šis jrenginys atitinka FCC taisyklių 15 dalies reikalavimus. Veikimas priklauso nuo šių dviejų sąlygų: (1) šis jrenginys neturi kelti kenksmingų trikdžių ir (2) šis jrenginys turi galetį priimti bet kokius gautus trikdžius, įskaitant trikdžius, kurie gali sąlygoti nepageidautiną veikima.

Pastaba: naudotojams Kanadoje

Šis B klasės skaitmeninis įrenginys atitinka Kanados ICES-003 specifikacijas.

Aiškinamoji pastaba apie „Nereikalingų elektros ir elektronikos prietaisų perdirbimo ir utilizavimo valdymo reglamentus“

Kad geriau pasirūpintume ir apsaugotume savo planetą, vadovaukitės nacionaliniais įstatymais ir reglamentais apie nereikalingų elektros ir elektronikos prietaisų perdirbimą, kai daugiau nebereikia šio įrenginio arba baigėsi įrenginio tarnavimo laikas, ir atiduokite perdirbti vietiniams gamintojams pagal valstybėje pripažintus perdirbimo reikalavimus.

Nereikalingos ES buitinių naudotojų įrangos išmetimas

Šis simbolis ant įrenginio arba ant jo pakuotės nurodo, kad jo negalima išmesti su kitomis buitinėmis atliekomis. Kai naudoti įrenginiai išmetami, jūsu atsakomybė yra juos atnešti i surinkimo punktą, kuriame perdirbama naudota elektros ir elektronikos įranga. Atskirai surenkant ir perdirbant panaudotus įrenginius, kai jie išmetami, padedama išsaugoti gamtinius turtus ir užtikrinama, kad jie būtų perdirbti tokiu būdu, kokuu apsaugoma žmogaus sveikata ir aplinka. Jei reikia daugiau informacijos apie naudotų įrenginių perdirbimo punktus, kreipkitės i vietinę miesto instituciją, buitinių atliekų utilizavimo tarnybą arba parduotuvę, kurioje įsigijote prietaisą.

CE ženklas ir atitikties deklaracija

Šiuo dokumentu bendrovė „Acer Inc." patvirtina, kad skystujų kristalu (LCD) monitorius atitinka pagrindinius direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo (EMS), direktyvos 2014/35/ES dėl žemos įtampos, direktyvos 2011/65/ES dėl tam tikru pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje ir direktyvos 2009/125/EB, nustatančios ekologinio projektavimo su energija susijusiems gaminiams nustatymo sistemą reikalavimus ir kitas susijusias nuostatas.

„Acer“ monitorius skirtas informacijos, gautos iš kitų elektroninių įrenginių, vaizdo įrašų ir vizualiniam rodymui.

TECHNINÈS SAVYBÈS

LCD plokšte	Valdantysis jrenginys „TFT Color LCD“
	Dydis 27 col. pločio (69 cm)
	Pikselių tankis 0,1038 mm (H) x 0,3114 mm (V)
	Šviesumas 250 cd/m	^2 (tipiškai)
	Kontrastingumas 4000:1 (tipiškai)
	Žiūrėjimo kampas 178° (H) 178° (V) (CR = 10)
	Atsako laikas 5 ms
	Plokštės tipas VA
	H dažnis 53,93–183,15 KHz
	V dažnis 48–165 Hz
Ekrano spalvos 16,7 mln. spalvų
Taškų dažnis		HDMI: 340 MHzDP: 360 MHz
Maksimali skyra		HDMI: 1920 × 1080, 144 HzDP: 1920 × 1080, 165 Hz
Funkcija „Plug & Play“ VESA DDCCI / DDC2B
Energijos taupumo klasė A
*Metinis energijos naudojimas 44 (kWh) (HDMI įvesties modeliams)
Energijos sunaudojimas(esant 200 nitų)	Ijungimo režimas	30 W (tipiškai)
	Išjungimo režimas (budėjimas)	0,5 W (tipiškai)
Įvesties jungtis		DPHDMI × 2
Vaizdo signalų įvesties lizdas		DPHDMI (tik HDMI įvesties modeliui) (pasirinktinai)
Maksimalus ekrano dydis		Horizontaliai: 608,89 mmVertikaliai: 348,34 mm
Maitinimo šaltinis		ĮVESTIS: 100–240 V, ~50 / 60 Hz
Aplinkos sąlygos		Darbo aplinkos temperatūra: nuo 0 iki 40 °CLaikymo temp.: nuo -20 iki 60 °CDarbo aplinkos oro drėgnumas: nuo 20 % iki 90 %
Matmenys		610,5 (P) x 446,3 (A) x 195,9 (S) mm
Svoris (bendrasis)		3,9 kg (grynasis)
Mechanizmo techninės savybės		Posvyris: nuo -5° iki +20°Pakreipimas: neAukščio reguliavimas: nePasukimas: neNuimamas pagrindo stovas: taip
Išoriniai valdikliai	Jungiklis / mygtukai	Maitinimo mygtukas 3 spartusis klavišas1 spartusis klavišas2 spartusis klavišas
	Funkcijos	Šviesumas SkaidrumasKontrastingumas Atnaujinimo spartaMėlyna šviesa OSD užraktasJuodos spalvos didinimo režimasĮvestisACMGama Automatinis šaltinisGama Sparčiųjų klavišų priskyrimasSpalvų temperatūra Plačiaformatis režimasRežimai DDC / CI„sRGB“ režimas HDMI juodumo lygisPilkumo tono režimas Greitojo parengimo režimas6 ašių atspalviai Informācija6 ašių spalvinis sodrumas Atstatytī visus nustatymusGarsumasNutildytiPagreitinimas“FreeSync“ režimasTaikymo taškasKalbaOSD delsa
Visi techniniai duomenys gali būti keičiami nepranešus.

Naudotojų vadovus ir kitus „Acer“ įrenginių dokumentus rasite oficialioje „Acer“ pagalbos tinklavietėje.
* Energijos sąnaudos per metus apskaičiuojamos naudojant įprastą 4 valandų per dieną, 365 dienų per metus naudojimo statistiką.
