ED270R - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Acer
Μοντέλο	ED270R
Τύπος προϊόντος	Οθόνη LCD
Μέγεθος οθόνης	27 ίντσες (69 εκ.)
Μέγιστη ανάλυση	1920 × 1080 στα 165 Hz (DP) / 144 Hz (HDMI)
Τύπος πάνελ	VA
Φωτεινότητα	250 cd/m² (τυπική)
Αντίθεση	4000:1 (τυπική)
Χρόνος απόκρισης	5 ms
Γωνία θέασης	178° οριζόντια / 178° κάθετα
Συχνότητα ανανέωσης	48 – 165 Hz
Σύνδεσμοι	2 × HDMI, 1 × DP
Διαστάσεις (Π × Β × Υ)	610,5 × 446,3 × 195,9 mm
Καθαρό βάρος	3,9 kg
Τροφοδοσία	100 – 240 V, 50/60 Hz
Κατανάλωση (αναμμένο)	30 W (τυπική)
Κατανάλωση (αναμονή)	0,5 W (τυπική)
Ενεργειακή κλάση	A
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Θερμοκρασία αποθήκευσης	-20 °C έως 60 °C
Στερέωση βάσης	Αφαιρούμενη, κλίση -5° έως +20°
Λειτουργίες OSD	Φωτεινότητα, αντίθεση, θερμοκρασία χρώματος, FreeSync, λειτουργίες εικόνας, κλπ.
Καθαρισμός	Μαλακό πανί, διάλυμα χωρίς διαλύτες· μην ψεκάζετε απευθείας
Ασφάλεια	Μην ανοίγετε το περίβλημα, μην εκθέτετε σε υγρασία, αποσυνδέετε σε περίπτωση ζημιάς
Επισκευασιμότητα	Συντήρηση από εξουσιοδοτημένο τεχνικό· μη καθορισμένα ανταλλακτικά

Συχνές ερωτήσεις - ED270R ACER

Πώς να καθαρίσω την οθόνη του Acer ED270R;

Απενεργοποιήστε και αποσυνδέστε την οθόνη. Χρησιμοποιήστε ένα μαλακό πανί ελαφρώς υγρό με διάλυμα καθαρισμού χωρίς διαλύτες. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη. Αποφύγετε προϊόντα με βάση αμμωνία ή αλκοόλη.

Ποια καλώδια να χρησιμοποιήσω για 165 Hz;

Για ρυθμό ανανέωσης 165 Hz, χρησιμοποιήστε καλώδιο DisplayPort (DP). Τα καλώδια HDMI είναι περιορισμένα στα 144 Hz. Βεβαιωθείτε ότι ο υπολογιστής σας υποστηρίζει αυτή τη συχνότητα.

Πώς να ρυθμίσω τη φωτεινότητα και την αντίθεση;

Πατήστε το κουμπί 1 (συντόμευση φωτεινότητας) για πρόσβαση στη ρύθμιση. Χρησιμοποιήστε τα πλήκτρα πλοήγησης για να ρυθμίσετε τη φωτεινότητα και την αντίθεση στο μενού OSD. Μπορείτε επίσης να εισέλθετε στο κύριο μενού μέσω του κουμπιού τροφοδοσίας.

Μπορώ να τοποθετήσω την οθόνη σε βραχίονα;

Ναι, η βάση είναι αφαιρούμενη. Η οθόνη είναι συμβατή με VESA (μη καθορισμένο μέγεθος, πιθανώς 100×100 mm). Αφαιρέστε τη βάση και στερεώστε τον βραχίονα σύμφωνα με τις οδηγίες.

Τι να κάνω αν η οθόνη είναι μαύρη;

Ελέγξτε ότι το καλώδιο τροφοδοσίας και το καλώδιο βίντεο (HDMI/DP) είναι σωστά συνδεδεμένα. Βεβαιωθείτε ότι ο υπολογιστής είναι ανοιχτός. Δοκιμάστε με άλλη πηγή ή άλλο καλώδιο. Εάν τίποτα δεν λειτουργεί, επικοινωνήστε με έναν τεχνικό.

Πώς να ενεργοποιήσω το FreeSync;

Το FreeSync είναι ενεργοποιημένο από προεπιλογή. Μπορείτε να το ελέγξετε στο μενού OSD στην επιλογή 'FreeSync'. Βεβαιωθείτε ότι χρησιμοποιείτε καλώδιο DP και ότι η κάρτα γραφικών σας υποστηρίζει FreeSync.

Ποιες λειτουργίες εικόνας είναι διαθέσιμες;

Η οθόνη προσφέρει πολλές προρυθμισμένες λειτουργίες: Standard, Σινεμά, Παιχνίδι, Αγώνας, κλπ. Μπείτε στο μενού OSD, επιλέξτε 'Λειτουργία εικόνας' ή 'Λειτουργία σκηνής' για να επιλέξετε την κατάλληλη.

Πώς να επαναφέρω τις εργοστασιακές ρυθμίσεις;

Στο μενού OSD, πηγαίνετε στις 'Ρυθμίσεις' ή 'Διαμόρφωση', στη συνέχεια επιλέξτε 'Επαναφορά' ή 'Επαναφορά όλων των ρυθμίσεων'. Επιβεβαιώστε για επιστροφή στις προεπιλεγμένες ρυθμίσεις.

Η οθόνη έχει ενσωματωμένα ηχεία;

Το μοντέλο ED270R δεν διαθέτει ενσωματωμένα ηχεία. Πρέπει να χρησιμοποιήσετε εξωτερικά ηχεία ή ακουστικά συνδεδεμένα στον υπολογιστή σας.

Πώς να απορρίψω την οθόνη στο τέλος της ζωής της;

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα. Εναποθέστε την σε εγκεκριμένο σημείο συλλογής για ανακύκλωση ηλεκτρονικών αποβλήτων, σύμφωνα με τους τοπικούς κανονισμούς (ΑΗΗΕ).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ED270R ACER

Οδηγός Γρήγορης Εκκίνησης (QSG) Οθόνης Υγρών Κρυστάλλων της Ασετ

Σημαντικές πληροφορίες ασφάλειας

Διαβάστε τις ακόλουθες οδηγίες προσεκτικά.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε αρχικά ότι το τροφοδοτικό που χρησιμοποιείτε αντιστοιχεί στα ηλεκτρολογικά πρότυπα της περιοχής σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το τροφοδοτικό.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε απαλά την οθόνη.
4. Μην ρίχνετε ποτέ υγρά απευθείας στην οθόνη ή το περίβλημά της.
5. Μην χρησιμοποιείτε καθαριστικά που περιέχουν αμμωνία ή αλκοόλη στην οθόνη LCD ή το περίβλημά της.
   • Η Acer δεν ευθύνεται για ζημιές που προκύπτουν από τη χρήση καθαριστικών με αμμωνία ή αλκοόλη.
6. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρα. Η έκθεση σε βροχή, υγρασία ή άμεση ηλιακό φως μπορεί να προκαλέσει βλάβη στη συσκευή.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη βλάβη στην οθόνη.
8. Μην αφαιρείτε το περίβλημα και μην επιχειρείτε να επισκευάσετε τη συσκευή μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
9. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη βλάβη.
10. Αποσυνδέστε αμέσως το τροφοδοτικό από την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:
    • Το καλώδιο σήματος μεταξύ της οθόνης και του υπολογιστή έχει φθαρεί ή υποστεί ζημιά.
    • Πέσει υγρό επάνω στην οθόνη LCD ή η οθόνη έχει εκτεθεί σε βροχή.
    • Η οθόνη LCD ή το περίβλημα έχουν καταστραφεί.

Συναρμολόγηση της βάσης της οθόνης

1. Αφαιρέστε τη βάση της οθόνης από τη συσκευασία και τοποθετήστε την σε επίπεδη επιφάνεια.
2. Αφαιρέστε την οθόνη από τη συσκευασία.
3. Προσαρτήστε το στήριγμα στη βάση.
   • Βεβαιωθείτε ότι η βάση έχει ασφαλίσει επάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)
   • Χρησιμοποιήστε ένα κατσαβίδι για να στρέψετε τη μαύρη βίδα, ώστε να ασφαλίσετε το στήριγμα στην οθόνη. (σε επιλεγμένα μοντέλα)

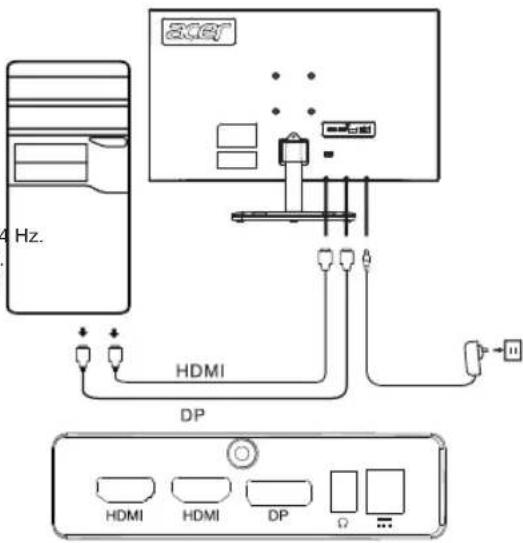

Σύνδεση της οθόνης στον υπολογιστή σας

1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Σύνδεση ψηφιακού καλωδίου (μόνο στο μοντέλο διπλής εισόδου) a. Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής έχουν απενεργοποιηθεί. b. Συνδέστε το ένα άκρο του καλωδίου βίντεο HDMI/DP στην πίσω πλευρά της οθόνης και το άλλο άκρο στη θύρα HDMI/DP του υπολογιστή.

Σημείωση: Ο μέγιστος ρυθμός ανανέωσης για τα καλώδια HDMI είναι 144 Ο μέγιστος ρυθμός ανανέωσης για τα καλώδια DP είναι 165 Hz.

1. Σύνδεση καλωδίου ήχου (μόνο σε μοντέλα με είσοδο ήχου) (προαιρετικά)
2. Συνδέστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.
3. Συνδέστε το καλώδιο τροφοδοσίας του υπολογιστή και το τροφοδοτικό της οθόνης σε μια κοντινή πρίζα ηλεκτρικού ρεύματος.

Εξωτερικά στοιχεία ελέγχου

Αριθμός Εικόνα Περιγραφή

1 Μετάβαση στο κύριο μενού.
2 Είσοδος στη λειτουργία επιλογής πηγής.
3 Είσοδος στο μενού ελέγχου έντασης ήχου.
4 Είσοδος στο μενού ρύθμισης φωτεινότητας.
5	Όταν η οθόνη είναι απενεργοποιημένη, το πάτημα αυτού του πλήκτρου ενεργοποιεί την οθόνη. Όταν η οθόνη είναι ενεργοποιημένη, το πάτημα αυτού του πλήκτρου ανοίγει το μενού αλλαγής τρόπου λειτουργίας, ενώ το παρατεταμένο πάτημα για 3 δευτερόλεπτα απενεργοποιεί την οθόνη.

Κανονιστικές δηλώσεις και δηλώσεις ασφαλείας

Υπόδειξη FCC

Ο παρών εξοπλισμός έχει υποβληθεί σε δοκιμές και έχει διαπτιστωθεί ότι πληροί τις απαιτήσεις ως προς τα όρια που προβλέπονται για τις ψηφιακές συσκευές Κατηγορίας Β, σύμφωνα με το Μέρος 15 των Κανονισμών της FCC. Αυτά τα όρια ήχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Ο παρών εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμπει radioσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις radioεπτικοινωνίες.

Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη radioφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

• Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.
- Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
• Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
- Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Σημείωση

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Σημείωση: Θωρακισμένο καλώδιο

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Σημείωση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Η χρήση μη πιστοποιημένων περιφερειακών συσκευών είναι πιθανό να οδηγήσει σε παρεμβολές στη λήψη ραδιοφωνικού και τηλεοπτικού σήματος.

Σημείωση

Οποιεσδήποτε αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη να χρησιμοποιεί αυτό το προϊόν.

Συνθήκες λειτουργίας

Η συσκευή συμμορφώνεται με το Μέρος 15 των Κανόνων της FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επίβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Σημείωση: Για Καναδούς χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Επεξηγηματική σημείωση σχετικά με τους "Κανονισμούς για τη διαχείριση των αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων - Ανακύκλωση και διάθεση"

Για τη βέλτιστη φροντίδα και προστασία του πλανήτη μας, όταν δεν χρειάζεστε πλέον αυτό το προϊόν ή κατά το τέλος της ζωής του, παρακαλούμε να συμμορφώνεστε με τους εθνικούς νόμους και κανονισμούς για την ανακύκλωση αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων και να το ανακυκλώνετε μέσω τοπικών κατασκευαστών με αναγνωρισμένες σε εθνικό επίτιεδο εγκαταστάσεις ανακύκλωσης.

Απόρριψη οικιακού εξοπλισμού στην Ευρωπαϊκή Ένωση

Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζή με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίδοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τα κέντρα ανακύκλωσης στην περιοχή σας.

Δήλωση συμμόρφωσης CE

Δια της παρούσης, η Acer Inc. δηλώνει ότι η συγκεκριμένη οθόνη LCD είναι σύμμορφη με τις βασικές προϋποθέσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2014/30/EU, την Οδηγία περί Χαμηλής Τάσης 2014/35/EU και την Οδηγία RoHS 2011/65/EU, καθώς επίσης και την Οδηγία 2009/125/EK σε ό, πι αφορά στη θέστιση πλαισίου για τη ρύθμιση των προϋποθέσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Η οθόνη Acer προορίζεται για την οπτική προβολή πληροφοριών που λαμβάνονται από ηλεκτρονικές συσκευές.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Πλαίσιο LCD	Σύστημα οδήγησης Έγχρωμη TFT LCD
	Μέγεθος 27"W (69 cm)
	Βήμα Pixel 0,1038 mm (Ορ) x 0.3114 mm (Κάθ)
	Φωτεινότητα 250 cd/m	2 (τυπική)
	Αντίθεση 4000:1 (τυπική)
	Γωνία θέασης 178° (Ορ)/178° (Κάθ) (CR=10)
	Χρόνος απόκρισης 5 ms
	Τύπος πίνακα VA
	Ορ. Συχνότητα 53,93 - 183,15 KHz
	Καθ. Συχνότητα 48 - 165 Hz
Χρώματα οθόνης 16,7 εκ. χρώματα
Ρολόι κουκκίδας		HDMI: 340 MHzDP: 360 MHz
Μέγιστη ανάλυση		HDMI: 1920×1080 @ 144HzDP: 1920×1080 @ 165Hz
Plug & Play VESA DDCCI/DDC2B
Κατηγορία ενεργειακής απόδοσης A
*Ετήσια κατανάλωση ενέργειας 44 (kWh) (για μοντέλα με είσοδο HDMI)
Κατανάλωση ρεύματος (στα 200 nits)	Λειτουργία ενεργοποίησης 30 W (τυπική)
	Λειτουργία απενεργοποίησης (αναμονή)	0,5 W (τυπική)
Υποδοχή εισόδου		DPHDMI × 2
Σήμα εισόδου βίντεο		DPHDMI (μόνο για μοντέλα με είσοδο HDMI) (προαιρετικά)
Μέγιστο μέγεθος οθόνης		Οριζόντια: 608,89 mmΚάθετα: 348,34 mm
Πηγή ισχύος		ΕΙΣΟΔΟΣ: 100-240 V~ 50/60 Hz
Περιβαλλοντικά ζητήματα		Θερμοκρασία λειτουργίας: 0° έως 40°CΘερμ αποθήκευσης: -20° έως 60°CΥγρασία περιβάλλοντος λειτουργίας: 20% έως 90%
Διαστάσεις		610,5 (W) x 446,3 (H) x 195,9 (D) mm
Βάρος (καθαρό)		3,9 kg (καθαρό)
Προδιαγραφές μηχανισμού		Κλίση: -5° έως +20°Περιστροφή: ΌχιΡύθμιση ύψους: ΌχιΑξονας περιστροφής: ΌχιΑποσπώμενο πέλμα βάσης: Ναι
Εξωτερικοί έλεγχοι	Διακόπτης/Πλήκτρα	Κουμπί λειτουργίαςΠλήκτρο άμεσης πρόσβασης 1Πλήκτρο άμεσης πρόσβασης 2Πλήκτρο άμεσης πρόσβασης 3Πλήκτρο άμεσης πρόσβασης 4
	Λειτουργίες	ΦωτεινότηταΑντίθεσηΜπλε φωςΕνίσχυση μαύρουACMΓάμμαΘερμοκρασία χρώματοςΛειτουργίεςΛειτουργία sRGBΛειτουργία κλίμακας γκριΑπόχρωση 6 αξόνωνΚορεσμός 6 αξόνωνΈνταση ήχουΣίγαση ήχουOver DriveFreeSyncΣημείο στόχουΓλώσσαΛήξη χρονικού ορίου OSDΔιαφάνειαΑριθμός ρυθμού ανανέωσηςΚλείδωμα OSDΕίσοδοςΑυτόματη πηγήΕκχώρηση πλήκτρου συντόμευσηςΕυρεία λειτουργίαDDC/CIΣτάθμη μαύρου HDMIΛειτουργία γρήγορης έναρξηςΠληροφορίες που προβάλλονταιΠληροφόρησηΕπαναφορά όλων των ρυθμίσεων
Όλες οι τεχνικές προδιαγραφές υπόκεινται σε αλλαγές χωρίς προείδοποίηση.

Βρείτε εγχειρίδια και άλλα έγγραφα για το προϊόν Acer σας στον επίσημο ιστότοπο υποστήριξης της Acer.
*Η ετήσια ενεργειακή κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση ρεύματος 4 ώρες ανά ημέρα, 365 ημέρες ετησίως.
