РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ED270R ACER

LCD монитор Асег, Ръководство за бърз старт (РБС)

Важни инструкции за безопасност

Прочетете внимателно следните инструкции.

1. Почистване на екрана на LCD дисплея: първо се уверете, че захранващият адаптер, който използвате, съвпада със стандартите за електричество в региона.

2. Изключете LCD монитора и извадете от щепсела захранващия адаптер.

3. Напръскайте кърпа с почистващ препарат без разтворители и внимателно избършете екрана.
4. Никога не разливайте течности по екрана или върху корпуса му.
5. Не използвайте почистващи препарати на основата на амоняк или спирт върху LCD екрана или корпуса.

Асег не носят отговорност за повреди, дължащи се на използване на препарати на основата на амоняк или спирт.

1. Не поставяйте LCD екрана в близост до прозорец. Излагането на дъжд, влага или непосредствена слънчева светлина може да доведе до сериозни повреди в устройството.
2. Не притискайте LCD екрана. Твърде силният натиск може да причини постоянни повреди на дисплея.
3. Не отстранявайте корпуса и не правете опити да ремонтирате сами уреда. Всички задачи по поддръжката трябва да се извършват от упълномощени техници.
4. Съхранявайте LCD дисплея в помещение с температура между -20°C-60°C (-4°F-140°F). Ако съхранявате LCD дисплея при условия извън посочения температурен диапазон, е възможно възникване на постоянна повреда в него.

5. Изключете незабавно захранващия адаптер на монитора и се свържете с упълномощен техник, ако:

6. Сигналният кабел между монитора и компютъра е износен или повреден.

7. При разлив на течност върху LCD дисплея или при излагането му на влиянието на дъжд.
   • LCD мониторът или капакът е повреден.

Прикрепване на основата на монитора

1. Разопаковайте основата на монитора и я поставете на равна работна повърхност.
2. Разопаковайте монитора.
3. Прикрепете стойката на монитора към основата.

Уверете се, че основата е щракнала в рамото на стойката на монитора. (Само за избрани модели)

- Използвайте отвертка, за да завъртите черния винт и да захванете рамото към дисплея. (Само за избрани модели)

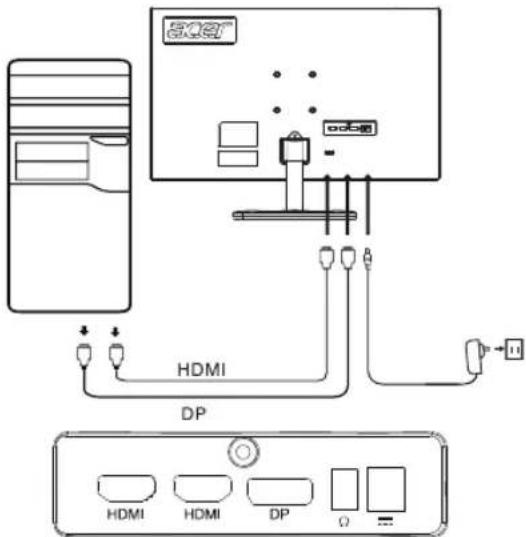

Свързване на монитора към компютър

1. Изключете компютъра и извадете от контакта захранващия щепсел.
2. Свържете цифровия кабел (само модел с двоен вход).

а. Уверете се, че мониторът и компютърът са изключени.
b. Свържете единия край на HDMI/DP кабела към задната страна на монитора, а другия му край - към порта HDMI/DP на компютъра.

Забележка: Максималната скорост на опресняване на дисплея за HDMI кабели е 144 Hz.

Максималната скорост на опресняване на дисплея за DP кабели е 165 Hz.

1. Свържете аудио кабел (само за модели с аудио вход) (опция)
2. Включете захранващия адаптер на монитора в порта на захранването от задната му страна.
3. Включете захранващия кабел на компютъра и захранващия адаптер на монитора в близък стенен контакт.

Външно управление

5 4 3 2 1

502T HDMI DP HDMI HDMI DP Ω

1 Отворете главното меню.

2 Влезте в режима на източника.

3 Влезте в менюто за управление на силата на звука.

4 Въведете настройката на яркостта.

5 ⚙️ При изключено състояние натискането на бутона води до включване на устройството; при включено състояние натискането на бутона води до влизане в режим на превключване на режимите а продължителното натискане за 3 секунди изключва устройството.

Изисквания на законодателството и инструкции за безопасност

Декларация на FCC

Настоящото оборудване е изпробвано и съответства на ограниченията за цифрово устройство от клас В, според Част 15 на правилата на FCC. Тези ограничения са създадени, за да осигурят разумна защита срещу смущения, когато оборудването се монтира в жилищни зони. Оборудването генерира, използва и може да излъчва радиочестотна енергия и ако не бъде инсталирано в съответствие с индикаторните, може да причини смущения в радио комникациите.

Въпреки това няма гаранции, че няма да възникнат смущения при определени инсталации. Ако устройството не причинява смущения в радио или телевизионното приемане (което може да се определи чрез превключване), се препоръчва потребителят да вземе една или повече от следните мерки, за да елиминира смущенията.

- Регулирайте отново посоката или позицията на приемащата антена.

• Увеличава разстоянието между устройството и приемника.
  • Свържете устройството към захранващ източник, който се различава от веригата, в която е свързан приемникът.
• Свържете се с доставчика или опитен радио/ТВ техник за помощ.

Забележка

За да предотвратите повреди в монитора, не го повдигайте като използвате стойката.

Забележка: екраниран кабел.

Всички връзки към други изчислителни устройства трябва да се осъществяват с екранирани кабели, за да бъдат спазени разпоредбите за електромагнитна съвместимост.

Забележка: периферни устройства

Към устройството трябва да се свързват само сертифицирани периферни устройства (входно/изходни устройства, терминали, принтери и др.), които удовлетворяват ограниченията за устройства от клас В. Използването на несертифицирани периферни устройства може да доведе до смущения в радио и телевизионното приемане.

Забележка

Всички промени или модификации, които не са изрично одобрени от производителя могат да отменят правото на потребителя да работи с продукта.

Условия на работа

Това устройство отговаря на част 15 от правилника на ФКК. Работата му е предмет на следните две условия: (1) това устройство може да причини смущения и (2) това устройство трябва да има възможност да приема всякакви смущения, включително такива, които могат да доведат до неправилна работа.

Забележка: Потребители от Канада

Настоящото цифрово устройство от клас В отговаря на спецификациите на ICES-003 в Канада.

Пояснителна забележка относно „Разпоредби за управление на рециклирането и изхвърлянето на отпадъчни електрически и електронни продукти“

За да се грижим по-добре и да защитим нашата планета, когато потребителят вече не се нуждае от продукта или когато продукть завърши експлоатационния си живот, спазвайте националните закони и разпоредби относно рециклираното на електрически и електронни отпадъци и рециклирайте чрез местните производители с признати права за рециклиране в страната.

Изхвърляне на отпадъчно оборудване от домакинствата в ЕС

Този символ върху продукта или неговата опаковка показва, че продуктът не трябва да се изхвърля с домакинските отпадъци. При изхвърлянето на използвани устройства носите отговорност да отнесете продукта в пункт за събиране и рециклиране на използвано електрическо и електронно оборудване. Разделното събиране и рециклирането на използвани изхвърлени устройства помага да запазим природните ресурси и гарантира, че ще бъдат рециклирани по начин, който защитава човешкото здраве и околната среда. Повече информация относно пунктовете за рециклиране на използвани устройства можете да получите от местните градски власти, службата за събиране на домакински отпадъци или в магазина, от който сте закупили продукта.

Декларация за съответствие за ЕО

С настоящото Acer Inc. декларира, че този LCD съответства на съществените изисквания и други приложими разпоредби на Директива 2014/30/EC за електромагнитна съвместимост, Директива 2014/35/EC за ниско напрежение, както и Директива 2011/65/EC и Директива 2009/125/EO за създаване на рамка за определяне на изискванията за екодизайн към продукти, свързани с енергопотреблението.

Мониторът Асег е предназначен за възпроизвеждане на визуална и видео информация, получена от електронни устройства.

СПЕЦИФИКАЦИИ

LCD панел	Система за управление TFT цветен LCD дисплей
	Размер 27"Ш (69 cm)
	Стъпка на пикселите 0,1038 mm (X) × 0,3114 mm (В)
	Яркост 250 cd/m	^2 (Обикновено)
	Контраст 4000:1 (Обикновено)
	Зрителен ъгъл 178° (Х) 178° (В) (CR=10)
	Време за отговор 5 ms
	Тип панел VA
	Хоризонтална честота 53,93 - 183,15 KHz
	Вертикална честота 48 - 165 Hz
Цветове на екрана 16,7 М цветове
Точкова честота		HDMI: 340 MHzDP: 360 MHz
Максимална разделителна способност		HDMI: 1920×1080 при 144 HzDP: 1920×1080 при 165 Hz
Plug & Play VESA DDCCI/DDC2B
Енергиен клас на ефективност А
*Годишна консумация на ел. енергия 44 (kWh) (за модел с HDMI вход)
Консумация на енергия (при 200 нита)	Включен режим 30 W (Обикновено)
	Режим на изключване (Готовност)	0,5 W (Обикновено)
Входен конектор		DPHDMI × 2
Входящ видеосигнал		DPHDMI (Само за модели с HDMI вход) (Опция)
Максимален размер на екрана		Хоризонтално: 608,89 mmВертикално: 348,34 mm
Източник на захранване		ВЪВЕЖДАНЕ: 100-240 V~ 50/60 Hz
Околна среда		Работна температура: 0° до 40°CТемпература при съхранение: -20° до 60°CВлажност при работа: 20% до 90%
Размери		610,5 (Ш) x 446,3 (В) x 195,9 (Д) mm
Тегло (нетно тегло)		3,9 kg (нето)
Спецификации на механизма		Наклон: -5° до +20°Завъртане: НеПромяна на височината: НеОс: HeСтойка, която може да се отстранява: Да
Външни контроли	Превключвател/Бутони	Бутон за захранванеГорещ бутон 1 Горещ бутон 2 Горещ бутон 3 Горещ бутон 4 Горещ бутон 2
	Функции	Яркост Контраст Сияя светлина Усилване на черното ACM Гама Цветова температура Режими Режим на sRGB Режим на сива тоналност 6-осово оттенък 6-осово насищане Сила на звука Заглушаване Прегряване FreeSync Целева точка Език Време за изчакване на екранното меню
Всички данни са предмет на промяна без предупреждение.

Ръководствата и други документи за продукта Асег ще намерите на официалната страница за поддръжка на Асег.
*Годишната консумация на енергия се изчислява с помощта на типичната консумация на енергия 4 часа на ден, 365 дни в годината.
