ED270R - Monitör ACER - Ücretsiz kullanım kılavuzu

Marka	Acer
Model	ED270R
Ürün Türü	LCD Monitör
Ekran Boyutu	27 inç (69 cm)
Maksimum Çözünürlük	1920 × 1080 @ 165 Hz (DP) / 144 Hz (HDMI)
Panel Türü	VA
Parlaklık	250 cd/m² (tipik)
Kontrast	4000:1 (tipik)
Tepki Süresi	5 ms
Görüş Açısı	178° yatay / 178° dikey
Yenileme Hızı	48 – 165 Hz
Bağlantılar	2 × HDMI, 1 × DP
Boyutlar (G × D × Y)	610,5 × 446,3 × 195,9 mm
Net Ağırlık	3,9 kg
Güç Kaynağı	100 – 240 V, 50/60 Hz
Tüketim (açık)	30 W (tipik)
Tüketim (bekleme)	0,5 W (tipik)
Enerji Sınıfı	A
Çalışma Sıcaklığı	0 °C ila 40 °C
Depolama Sıcaklığı	-20 °C ila 60 °C
Ayak Montajı	Çıkarılabilir, eğim -5° ila +20°
OSD İşlevleri	Parlaklık, kontrast, renk sıcaklığı, FreeSync, görüntü modları vb.
Temizlik	Yumuşak bez, çözücüsüz solüsyon; doğrudan püskürtmeyin
Güvenlik	Kasayı açmayın, neme maruz bırakmayın, hasar durumunda fişi çekin
Onarılabilirlik	Yetkili teknisyen tarafından bakım; belirtilmemiş parçalar

Sık sorulan sorular - ED270R ACER

Acer ED270R ekranı nasıl temizlenir?

Monitörü kapatın ve fişini çekin. Çözücü içermeyen bir temizlik solüsyonuyla hafifçe nemlendirilmiş yumuşak bir bez kullanın. Asla sıvıyı doğrudan ekrana püskürtmeyin. Amonyak veya alkol bazlı ürünlerden kaçının.

165 Hz elde etmek için hangi kablolar kullanılmalı?

165 Hz yenileme hızı için bir DisplayPort (DP) kablosu kullanın. HDMI kabloları 144 Hz ile sınırlıdır. Bilgisayarınızın bu frekansı desteklediğinden emin olun.

Parlaklık ve kontrast nasıl ayarlanır?

Ayar menüsüne erişmek için 1 numaralı düğmeye (parlaklık kısayolu) basın. OSD menüsünde parlaklık ve kontrastı ayarlamak için gezinme tuşlarını kullanın. Ana menüye güç düğmesiyle de girebilirsiniz.

Ekranı bir kol montajına takabilir miyim?

Evet, ayak çıkarılabilir. Monitör VESA uyumludur (boyut belirtilmemiş, muhtemelen 100×100 mm). Tabanı çıkarın ve braketi talimatlara göre sabitleyin.

Ekran siyah kalırsa ne yapmalıyım?

Güç kablosunun ve video kablosunun (HDMI/DP) doğru takılı olduğunu kontrol edin. Bilgisayarın açık olduğundan emin olun. Başka bir kaynak veya kabloyla test edin. Hiçbir şey işe yaramazsa bir teknisyene başvurun.

FreeSync nasıl etkinleştirilir?

FreeSync varsayılan olarak etkindir. OSD menüsünde 'FreeSync' altında kontrol edebilirsiniz. DP kablosu kullandığınızdan ve ekran kartınızın FreeSync'i desteklediğinden emin olun.

Mevcut görüntü modları nelerdir?

Monitör birkaç ön ayarlı mod sunar: Standart, Sinema, Oyun, Yarış vb. OSD menüsüne girin, uygun olanı seçmek için 'Görüntü Modu' veya 'Sahne Modu'nu seçin.

Fabrika ayarlarına nasıl sıfırlanır?

OSD menüsünde 'Ayarlar' veya 'Yapılandırma'ya gidin, ardından 'Sıfırla' veya 'Tüm ayarları sıfırla'yı seçin. Varsayılan ayarlara dönmek için onaylayın.

Monitörün dahili hoparlörleri var mı?

ED270R modelinde dahili hoparlör yoktur. Bilgisayarınıza bağlı harici hoparlörler veya kulaklık kullanmalısınız.

Monitör ömrünün sonunda nasıl bertaraf edilir?

Cihazı evsel çöplerle birlikte atmayın. Yerel düzenlemelere (WEEE) uygun olarak elektronik atık geri dönüşümü için yetkili bir toplama noktasına bırakın.

KULLANIM KILAVUZU ED270R ACER

Acer LCD Monitor Hızlı Başlangıç Kılavuzu (QSG)

Önemli güvenlik tallmatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD ekranın temizlenmesi: önce kullandığınız güç adaptörünün, bölgenizin elektrik standartlarını karşıladığından emin olun.

2. LCD monitorü kapatın veya güç adaptörünü prizden çekin.

3. Beze solventsiz bir temizleme solüsyonu sıkarak ekranı nazik şekilde silin.
4. Ekranın üzerine veya içine ya da kasasına asla sıvı dökmeyin.
5. LCD monitoründe veya kasasında hiçbir amonyak veya alkol bazlı temizleyiciler kullanmayın.

6. Acer, herhangi bir amonyak veya alkol bazlı temizlik maddelerinin kullanımından kaynaklanan hasarlardan sorumlu olmayacaktır.

7. LCD ekranı pencerenin yakınına koymayın. Yağmur, nem veya doğrudan gelen güneş ışığına maruz bırakılması cihazın ciddi şekilde zarar görmesine neden olabilir.

8. LCD ekranının üzerine bastırmayın. Aşırı derecede güçlü şekilde bastırılması ekranda kalıcı zararlara neden olabilir.
9. Monitörün kasasını sökmeyin veya cihazı kendiniz onarmaya çalışmayın. Tüm bakım işleri, yetkili bir teknisyen tarafından gerçekleştirilmelidir.
10. LCD ekranı, -20°C ile 60°C (-4°F ile 140°F) arasında bir sıcaklığa sahip odada muhafaza edin. LCD ekran, bu sıcaklık aralıklarının dışında ki bir sıcaklıkta muhafaza edilirse kalıcı hasar meydana gelebilir.
11. Aşağıdaki durumlarda hemen monitorün güç adaptörünü prizden çekerek yetkili bir teknisyene danışın:

- Monitör ile bilgisayar arasındaki sinyal kablosu yıpranmışsa veya hasar görmüşse.

- LCD ekrana sıvı dökülmüşse veya ekran yağmura maruz kalmışsa.

- LCD monitor veya kasa hasar görmüşse.

Monitör ayağının takılması

1. Monitör ayağını paketinden çıkararak düz bir zemine koyun.
2. Monitörü ambalajından çıkarın.
3. Monitör stant kolunu ayağa takın.

- Ayağın, monitor stant koluna oturduğundan emin olun. (Sadece bazı modellerde)

- Kolu ekrana sabitlemek üzere siyah vidayı çevirmek için bir tornavida kullanın. (Sadece bazı modellerde)

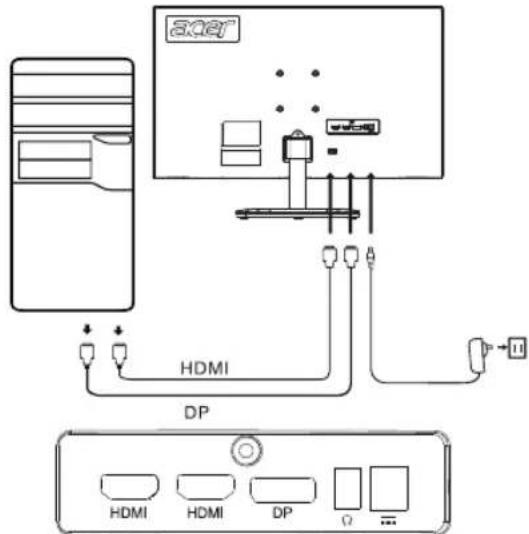

Monitörünüzü bilgisayarınıza bağlayın

1. Bilgisayarınızı kapatın ve elektrik kablosunu prizden çekin.
2. Dijital kabloyu bağlayın (yalnızca Dual girişli model)
   a. Monitör ve bilgisayarın kapatılmış olduğundan emin olun.
   b. HDMI/DP kablosunun bir ucunu monitorün arka tarafına ve diğer ucunu da bilgisayarınızdaki HDMI/DP bağlantı noktasına takın.
   Not: HDMI kablolarının maksimum ekran yenileme hızı 144 Hz'dir. DP kablolarının maksimum ekran yenileme hızı 165 Hz'dir.
3. Ses kablosunu takın (sadece ses girişi olan modeller) (isteğe bağlı)
4. Monitör güç adaptörünü, monitörün arka tarafından güç bağlantı noktasına takın.
5. Bilgisayarın güç kablosunu ve monitorün güç adaptörünü yakındaki bir elektrik prizine takın.

Harici kumanda düğmeleri

Numara Resim Açıklama

1 Ana menüye gider.

2 Kaynak moduna girer.

3 Ses seviyesi kontrol menüsüne girer.

4 Parlaklık ayarına girer.

5 Güç kapalı durumunda cihaz üzerindeki güç düğmesine basıldığında; güç açık durumunda düğmeye basıldığında mod değiştirme menüsüne girer ve 3 saniye süreyle basılı tutulduğunda cihazı kapatır.

Düzenleyici ve güvenlik bildirimleri

FCC bildirimi

Bu cihaz FCC kurallarının 15. Bölümü uyarınca, B Sınıfı sayısal cihaz sınırlarına göre test edilmiş olup bu sınırlara uyduğu görülmüştür. Bu sınırlar, cihaz bir yerleşim bölgesine kurulduğunda zararlı parazitlere karşı uygun koruma sağlamak üzere tasarlanmıştır. Bu cihaz, radyo frekansı enerjisi üretmekte, kullanmakta ve yaya bilmekte olup talimatlara göre kurulmadığı ve kullanılmadığı takdirde telsiz iletişimde parazite neden olabilir.

Ancak bu husus, belirli bir montajda parazit meydana gelmeyeceği anlamına gelmez. Cihaz, radyo ve televizyon yayınında parazite neden oluyorsa (anahtarlama tertibatı ile belirlenebilir) kullanıcıının paraziti yok etmek için aşağıdaki bir veya birkaç önlemi almalıdır:

• Alici antenin yönünü veya konumunu yeniden ayarlayın.
• Cihaz ile alıcı arasındaki mesafeyi arttırın.
• Cihazın elektik kablosunu, alıcının takılı olduğu elektrik prizinden farklı bir prize takın.
• Yardım için satıcınıza veya deneyimli bir radyo/TV teknisyenine danışın.

Not

Monitörünüzün zarar görmesini önlemek için standından tutarak kaldırmayın.

Not: blendajlı kablo

Başka bilgisayarlara olan tüm bağlantılar, EMC yönetmeliğine uyum için blendajlı kablolarla yapılmalıdır.

Not: çevre birimleri

Sadece Sınıf B limitlerini karşılayan onaylı çevre birimleri (giriş/çıkış cihazları, terminaller, yazıcılar vb.) cihaza bağlanmalıdır. Onaylı olmayan çevre birimlerinin kullanılması telsiz ve televizyon yayınlarında parazite neden olabilir.

Not

Üretici tarafından açık bir şekilde onaylanmamış değişiklik veya modifikasyonlar kullanıcıının bu ürünü çalıştırma yetkisini geçersiz kılabilir.

Çalışma Koşulları

Bu aygıt FCC Kuralları Bölüm 15'e uygundur. Kullanım, aşağıdaki iki şarta bağlıdır: (1) bu cihaz, zararlı parazite neden olmamalıdır ve (2) istenmeyen işlemlerin neden oldukları dahil alınan tüm paraziti kabul edebilir.

Not: Kanadalı kullanıcılar

Bu Sınıf B dijital cihaz, Kanada ICES-003 özellikleriyle uyumludur.

"Atık Elektrikli ve Elektronik Ürünlerin Geri Dönüşümü ve Bertarafının Yönetimine İlişkin Düzenlemeler" hakkında açıklayıcı not

Gezegenimize daha iyi bakmak ve korumak için, kullanıcı artık bu ürüne ihtiyaç duymadığında veya ürün kullanım ömrünü tamamladığında lütfen elektrikli ve elektronik ürün atıklarının geri dönüşümü ile ilgili ulusal yasalara ve düzenlemelere uyun ve ulusal olarak tanınan geri dönüşüm niteliklerine sahip yerel üreticiler aracılığıyla geri dönüştürün.

AB ev kullanıcıları için atık cihazların elden çıkarılması

Ürünün veya paketinin üzerinde bulunan bu sembol, ürünün diğer evsel atıklarla birlikte atılmaması gerektiğini göstermektedir. Kullanılmış cihazları atarken, kullanılmış elektrikli ve elektronik cihazları geri dönüştüren bir toplama noktasına getirmek sizin sorumluluğunuzdur. Kullanılmış cihazların atılma sırasında ayrı olarak toplanması ve geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olur, insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmelerini sağlar. Kullanılmış cihazlar için geri dönüştürme noktaları ile ilgili daha fazla bilgi için lütfen bölgesel şehir ofisinize, evsel atıkların elden çıkarılmasıyla ilgili servise veya ürünü satın aldığınız satıcınıza danışın.

CE uygunluk beyanı

Acer Inc., bu LCD monitorün 2014/30/EU EMC Direktifi, 2014/35/EU Düşük Voltaj Direktifi ve 2011/65/EU RoHS Direktifi ile enerjiyle ilgili ürün için çevreci tasarım gerekliliklerinin belirlenmesi için bir çerçeve oluşturulması konusundaki 2009/125/EC Direktifinin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.

Acer monitör, elektronik cihazlardan elde edilen bilgilerin video ve görsel olarak görüntülenmesi için tasarlanmıştır.

ÖZELLİKLER

LCD Paneli	Sürücü sistemi TFT Renkli LCD
	Boyut 27" G (69 cm)
	Piksel Aralığı 0,1038 mm (Y) x 0,3114 mm (D)
	Parlaklık 250 cd/m	^2 (Genellikle)
	Kontrast 4000:1 (Genellikle)
	Görüş Açısı 178° (Y) 178° (D) (CR=10)
	Tepki Süresi 5 ms
	Panel Tipi VA
	Y-Frekans 53,93 - 183,15 KHz
	D-Frekans 48 - 165 Hz
Ekran Renkleri 16,7 M Renk
Noktalı Saat		HDMI: 340 MHzDP: 360 MHz
Maksimum Çözünürlük		HDMI: 1920×1080 @ 144 HzDP: 1920×1080 @ 165 Hz
Tak ve Çalıştır VESA DDCCI/DDC2B
Enerji Verimlilik Sınıfı A
*Yıllık Enerji Tüketimi 44 (kWh) (HDMI-Girişli Model için)
Güç Tüketimi (at 200 nitte)	Açık Mod	30 W (Genellikle)
	Kapalı Modu (Bekleme)	0,5 W (Genellikle)
Giriş Konektörü		DPHDMI ×2
Giriş Video Sinyali		DPHDMI (Sadece HDMI Girişli Model) (Opsiyonel)
Maksimum Ekran Boyutu		Yatay: 608,89 mmDikey: 348,34 mm
Güç Kaynağı		GİRİŞ: 100-240 V~ 50/60 Hz
Çevresel Konular		Çalışma Sıcaklığı: 0° ila 40°CDepolama Sıcaklığı: -20° ila 60°CÇalışma Nemi: %20 ila %90
Boyutlar		610,5 (G) x 446,3 (Y) x 195,9 (D) mm
Ağırlık (Net Ağırlık)		3,9 kg (net )
Mekanik Özellikler		Eğim: -5° ila +20°Dönme: HayırYükseklik ayarı: HayırEksen: HayırÇıkarılabilir ayak standı: Evet
Harici Denetimler	Anahtarlar/Düğmeler	Güç düğmesi Kisayol tuşu 3Kisayol tuşu 1 Kisayol tuşu 2
	İşlevler	Parlaklık ŞeffaflıkKontrast Yenileme hızıMavi İşık Menü KilidiSiyah Güçlendir GirişACM Otomatik KaynakGama Kisayol AtamaRenk Sıcaklığı Geniş ModModlar DDC/ICSRGB modu HDMI Siyah düzeyGri Tonlama Modu Hızlı Başlt Modu6 eks. Ton Bilgi6 eks. Doygun. Tüm Ayarları SıfırlaSes SeviyesiSessizTepki hızı gstrmFreeSyncHedef noktaDilOSD zaman aşımı
Tüm teknik özellikler önceden bildirmeksizin değişikliğe tabidir.

Resmi Acer destek sitesinde, Acer ürününüze yönelik kılavuzları ve diğer belgeleri bulun.
* Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
