ED270R - Monitor ACER - Bezplatný návod na obsluhu

Značka	Acer
Model	ED270R
Typ produktu	LCD monitor
Veľkosť obrazovky	27 palcov (69 cm)
Maximálne rozlíšenie	1920 × 1080 pri 165 Hz (DP) / 144 Hz (HDMI)
Typ panelu	VA
Jas	250 cd/m² (typické)
Kontrast	4000:1 (typické)
Odozva	5 ms
Pozorovací uhol	178° horizontálne / 178° vertikálne
Obnovovacia frekvencia	48 – 165 Hz
Konektory	2 × HDMI, 1 × DP
Rozmery (Š × H × V)	610,5 × 446,3 × 195,9 mm
Hmotnosť (netto)	3,9 kg
Napájanie	100 – 240 V, 50/60 Hz
Spotreba (zapnuté)	30 W (typické)
Spotreba (pohotovostný režim)	0,5 W (typické)
Energetická trieda	A
Prevádzková teplota	0 °C až 40 °C
Skladovacia teplota	-20 °C až 60 °C
Upevnenie stojana	Odniteľný, sklon -5° až +20°
Funkcie OSD	Jas, kontrast, farebná teplota, FreeSync, režimy obrazu, atď.
Čistenie	Mäkká handrička, roztok bez rozpúšťadiel; nestriekajte priamo
Bezpečnosť	Neotvárajte kryt, nevystavujte vlhkosti, odpojte v prípade poškodenia
Opraviteľnosť	Údržba autorizovaným technikom; nešpecifikované diely

Často kladené otázky - ED270R ACER

Ako vyčistiť obrazovku Acer ED270R?

Vypnite a odpojte monitor. Použite mäkkú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte kvapalinu priamo na obrazovku. Vyhnite sa výrobkom na báze amoniaku alebo alkoholu.

Aké káble použiť na dosiahnutie 165 Hz?

Pre obnovovaciu frekvenciu 165 Hz použite kábel DisplayPort (DP). HDMI káble sú obmedzené na 144 Hz. Uistite sa, že váš počítač podporuje túto frekvenciu.

Ako nastaviť jas a kontrast?

Stlačte tlačidlo 1 (skratka jasu) pre vstup do nastavenia. Pomocou navigačných tlačidiel upravte jas a kontrast v menu OSD. Môžete tiež vstúpiť do hlavného menu cez tlačidlo napájania.

Môžem namontovať monitor na rameno?

Áno, stojan je odnímateľný. Monitor je kompatibilný s VESA (veľkosť nešpecifikovaná, pravdepodobne 100×100 mm). Odstráňte základňu a upevnite držiak podľa pokynov.

Čo robiť, ak obrazovka zostane čierna?

Skontrolujte, či sú napájací kábel a video kábel (HDMI/DP) správne zapojené. Uistite sa, že je počítač zapnutý. Vyskúšajte iný zdroj alebo kábel. Ak nič nefunguje, kontaktujte technika.

Ako aktivovať FreeSync?

FreeSync je predvolene aktivovaný. Môžete to skontrolovať v menu OSD pod položkou 'FreeSync'. Uistite sa, že používate kábel DP a že vaša grafická karta podporuje FreeSync.

Aké sú dostupné režimy obrazu?

Monitor ponúka niekoľko prednastavených režimov: Štandardný, Kino, Hra, Preteky, atď. Prejdite do menu OSD, vyberte 'Režim obrazu' alebo 'Scénický režim' a vyberte ten, ktorý vyhovuje.

Ako obnoviť výrobné nastavenia?

V menu OSD prejdite na 'Nastavenia' alebo 'Konfigurácia', potom vyberte 'Obnoviť' alebo 'Obnoviť všetky nastavenia'. Potvrďte pre návrat na predvolené nastavenia.

Má monitor vstavané reproduktory?

Model ED270R nemá vstavané reproduktory. Musíte použiť externé reproduktory alebo slúchadlá pripojené k počítaču.

Ako zlikvidovať monitor po skončení životnosti?

Nevyhazujte zariadenie s domovým odpadom. Odovzdajte ho v autorizovanom zbernom mieste na recykláciu elektronického odpadu v súlade s miestnymi predpismi (OEEZ).

NÁVOD NA OBSLUHU ED270R ACER

Stručná úvodná príručka k LCD monitoru Acer

Nasledujúce pokyny si, prosím, dôkladne prečítajte.

1. Čistenie LCD obrazovky: najprv sa uistite, že vami používaný adaptér spĺňa elektrické normy pre vašu oblasť. Vypnite LCD monitor a odpojte napájací adaptér.
2. Nastriekajte bezalkoholový čistiaci prostriedok na handričku a opatrne utrite obrazovku.
3. Nikdy nelejte žiadnu tekutinu priamo do obrazovky, na obrazovku ani na jej obal.
4. Nepoužívajte na LCD obrazovku monitora ani na jej obal žiadne čpavkové ani alkoholové čistiace prostriedky.
5. Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čpavkových alebo alkoholových čistiacich prostriedkov.
6. Neumiestňujte LCD obrazovku vedľa okna. Pri vystavení vplyvom dažďa, vlhkosti alebo priameho slnečného svetla môže dôjsť k vážnemu poškodeniu zariadenia.
7. Nevyvijajte tlak na LCD obrazovku. Nadmerný tlak môže spôsobiť trvalé poškodenie obrazovky.
8. Neodstraňujte kryt a nepokúšajte sa opraviť toto zariadenie sami. Všetky servisné zásahy musí vykonávať poverený technik.
9. LCD obrazovka musí byť uložená v miestnosti s teplotou od -20 °C do 60 °C (-4 °F až 140 °F). Ak je LCD obrazovka uložená pri teplotách mimo tento rozsah, môže dôjsť k trvalému poškodeniu.
10. Okamžite odpojte napájací adaptér monitora a obráťte sa na povereného technika v týchto prípadoch:

- Signálový kábel medzi monitorom a počítačom je opotrebovaný alebo poškodený.

- Na LCD obrazovku sa vyliala tekutina, alebo bola vystavená účinkom dažďa.

- LCD monitor alebo jeho kryt sú poškodené.

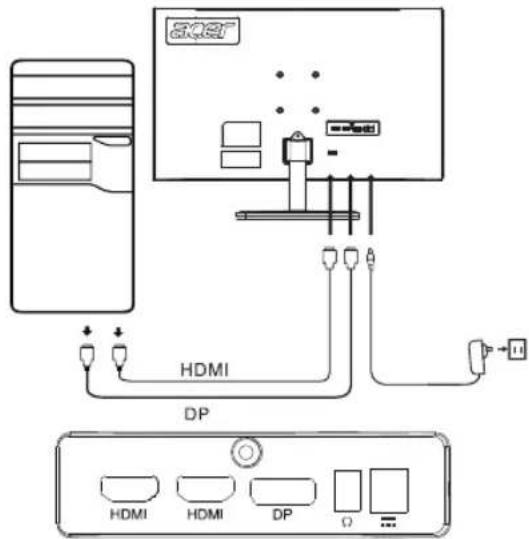

Pripojenie monitora k počítaču

1. Vypnite počítač a odpojte napájací kábel.
2. Zapojte signálový kábel (len model s duálnym vstupom). a. Uistite sa, že monitor aj počítač sú vypnuté. b. Zapojte jeden koniec kábla HDMI/DP do konektora na zadnej strane a druhý koniec do portu HDMI/DP na počítači. Poznámka: Maximálna obnovovacia frekvencia obrazovky pri použití káblov HDMI je 144 Hz. Maximálna obnovovacia frekvencia obrazovky pri použití káblov DP je 165 Hz.
3. Zapojte zvukový kábel (len modely so vstupom zvuku) (voliteľné)
4. Zapojte napájací adaptér monitora do portu napájania na zadnej strane monitora.
5. Zapojte napájací kábel počítača a napájací adaptér monitora do najbližšej elektrickej zásuvky.

Externé ovládanie

Číslo Obraz Popis

Vyhlásenie k predpisom FCC

Toto zariadenie bolo otestované a je v súlade s obmedzeniami pre digitálne zariadenie triedy B podľa časti 15 pravidiel komisie FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením, keď je zariadenie nainštalované v obytnej oblasti. Toto zariadenie vytvára, používa a môže vyžarovať energiu na rádiových frekvenciách, ktoré pri nevhodnej inštalácii a používaní, ktoré nie je v súlade s pokynmi, môže spôsobovať rušenie rádiovej komunikácie.

Nezaručujeme však, že v konkrétnej inštalácii nebude dochádzať k rušeniu. Ak zariadenie spôsobuje rušenie rozhlasového alebo televízneho príjmu (čo možno určiť prepínačom), odporúča sa používateľovi vykonať jedno alebo viaceré opatrenia na odstránenie rušenia:

• Upravte smer alebo polohu prijímacej antény.
• Zväčšite vzdialenosť medzi zariadením a prijímačom.
• Zapojte zariadenie do inej zásuvky elektrickej zásuvky než je tá, do ktorej je zapojený prijímač.
• Obráťte sa so žiadosťou o pomoc na predajcu alebo skúseného rádiového/televízneho technika.

Poznámka

Všetky prepojenia s inými počítačovými zariadeniami musia byť vykonané pomocou tienených káblov v súlade so smernicami EMC.

Poznámka: periférne zariadenia

K tomuto zariadeniu môžu byť pripojené len certifikované periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne atď.), ktoré spĺňajú limity triedy B. Pri používaní periférnych zariadení bez certifikátu môže dôjsť k rušeniu rozhlasového a televízneho príjmu.

Poznámka

Akékoľvek zmeny alebo úpravy, ktoré výrobca výslovne nepovolil, môžu spôsobiť neplatnosť povolenia na prevádzkovanie tohto zariadenia.

Prevádzkové podmienky

Toto zariadenie je v súlade s Časťou 15 pravidiel FCC. Používanie zariadenia je možné po splnení nasledujúcich dvoch podmienok: (1) Toto zariadenie nesmie vysielať neželané rušenie a (2) musí byť schopné prijímať akékoľvek prijímané rušenie vrátane rušení spôsobených neželanou prevádzkou.

Toto digitálne zariadenie triedy B spĺňa kanadské smernice ICES-003.

Vysvetlenie k časti „Predpisy týkajúce sa manipulácie s elektrickými a elektronickými výrobkami určenými na recykláciu a likvidáciu“.

V rámci lepšej starostlivosti o ochranu našej planéty je potrebné, aby používateľ v prípade, že už nepotrebuje tento výrobok, prípadne ak výrobku skončí životnosť, zlikvidoval toto zariadenie v súlade so zákonmi danej krajiny a predpismi týkajúcimi sa recyklácie elektronického a elektrického odpadu a recykloval zariadenie prostredníctvom miestnych výrobcov s kvalifikáciou na recykláciu platnou v danej krajine.

Likvidácia odpadového zariadenia pre domácich používateľov v EÚ

Tento symbol na výrobku alebo na jeho obale znamená, že tento výrobok nesmie byť pri likvidácii začlenený do bežného domového odpadu. Pri likvidácii použitých zariadení je používateľ povinný zaniesť ich na zberné miesto, ktoré recykluje použité elektrické a elektronické zariadenia. Osobitný zber a recyklácia použitých zariadení pri jeho likvidácii pomáha šetriť prírodné zdroje a zaistí, že zariadenie bude recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Ďalšie informácie o zberných miestach na použité zariadenia vám poskytne miestny úrad, služba poverená likvidáciou komunálneho odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Vyhlásenie o súlade

Spoločnosť Acer Inc. vyhlasuje, že tento LCD monitor je v súlade s povinnými požiadavkami a ostatnými príslušnými ustanoveniami Smernice EMC 2014/30/EÚ, Smernice o zariadeniach s nízkym napätím 2014/35/EÚ, Smernice RoHS 2011/65/EÚ a Smernice 2009/125/ES s ohľadom na vytvorenie rámca na stanovenie požiadaviek na ekologickú konštrukciu výrobku napájaného energiou.

Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.

TECHNICKÉ ÚDAJE

LCD panel	Systém mechaniky TFT farebný	LCD
	Veľkost' 27-palcov širokouhlý (69 cm)
	Rozstup bodov 0,1038 mm (horizont.) x 0,3114 mm (vertikálne)
	Jas 250 cd/m	2 (typicky)
	Kontrast 4000:1 (typicky)
	Uhol zobrazenia 178° (horizont.), 178° (vertikálne) (CR=10)
	Doba odozvy 5 ms
	Typ panela VA
	Horizontálny kmitočet 53,93 až 183,15 kHz
	Vertikálny kmitočet 48 až 165 Hz
Počet farieb obrazovky 16,7 M farieb
Frekvencia kmitania bodu		HDMI: 340 MHzDP: 360 MHz
Maximálne rozlíšenie		HDMI: 1920×1080, 144 HzDP: 1920×1080, 165 Hz
Zapoj a hraj VESA DDCCI/DDC2B
Trieda energetickej účinnosti A
*Ročná spotreba energie 44 (kWh) (pre model so vstupom HDMI)
Prikon (pri 200 nitoch)	Zapnuté 30 W (typicky)
	Vypnuté (pohotovostný režim) 0,5 W (typicky)
Konektor pre vstup		DP2x HDMI
Vstupný video signál		DPHDMI (iba model so vstupom HDMI) (voliteľné)
Maximálny rozmer obrazovky		Horizontálny: 608,89 mmVertikálny: 348,34 mm
Zdroj napájania		INPUT: 100-240 V ~ 50/60 Hz
Prevádzkové prostredie		Prevádzková teplota: 0° až 40 °CSkladovacia teplota: -20° až 60 °CPrevádzková vlhkost': 20 % až 90 %
Rozmery		610,5 (Š) x 446,3 (V) x 195,9 (H) mm
Hmotnosť (čistá hmotnosť)		3,9 kg (netlo)
Mechanické parametre		Naklonenie: -5° až +20°Natočenie: NieNastavenie výšky: NiePreklopenie: NieOdpojitelný stojan s pätkou: Áno
Externé ovládače	Prepínače/Tlačidlá	Hlavný vypínačKlávesová skratka 1Klávesová skratka 2Klávesová skratka 3Klávesová skratka 4
	Funkcie	Jas KontrastModré svetloZosilnenie čiernejACMGamaTeplota farbyRežim Režim sRGBRežim odtieňov sivej6-osová odtieň6-osová sýtost'Hlasitost'StlmiťPretaktovanieFreeSyncMieridloJazykČasový limit ponuky na obrazovke
Všetky technické údaje podliehajú zmenám bez predchádzajúceho oznámenia.

Návody na obsluhu a ďalšiu dokumentáciu týkajúcu sa vášho výrobku Acer nájdete na oficiálnej internetovej stránke zákazníckej podpory spoločnosti Acer. * Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
