Márka	Acer
Modell	ED270R
Terméktípus	LCD monitor
Képernyő mérete	27 col (69 cm)
Maximális felbontás	1920 × 1080 @ 165 Hz (DP) / 144 Hz (HDMI)
Panel típus	VA
Fényerő	250 cd/m² (tipikus)
Kontraszt	4000:1 (tipikus)
Válaszidő	5 ms
Látószög	178° vízszintes / 178° függőleges
Frissítési frekvencia	48 – 165 Hz
Csatlakozók	2 × HDMI, 1 × DP
Méretek (Sz × Mé × Ma)	610,5 × 446,3 × 195,9 mm
Nettó tömeg	3,9 kg
Tápellátás	100 – 240 V, 50/60 Hz
Fogyasztás (bekapcsolva)	30 W (tipikus)
Fogyasztás (készenlét)	0,5 W (tipikus)
Energiaosztály	A
Üzemi hőmérséklet	0 °C – 40 °C
Tárolási hőmérséklet	-20 °C – 60 °C
Állvány rögzítése	Kivehető, dönthető -5° és +20° között
OSD funkciók	Fényerő, kontraszt, színhőmérséklet, FreeSync, képüzemmódok stb.
Tisztítás	Puha rongy, oldószermentes oldat; ne permetezzen közvetlenül
Biztonság	Ne nyissa ki a házat, ne tegye ki nedvességnek, sérülés esetén húzza ki
Javíthatóság	Szervizelés szakember által; nem meghatározott alkatrészek

Gyakran ismételt kérdések - ED270R ACER

Hogyan tisztítsam az Acer ED270R képernyőjét?

Kapcsolja ki és húzza ki a monitort. Használjon puha, enyhén nedves rongyot oldószermentes tisztítószerrel. Soha ne permette folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Milyen kábeleket használjak a 165 Hz eléréséhez?

A 165 Hz-es frissítési frekvencia eléréséhez használjon DisplayPort (DP) kábelt. A HDMI kábelek 144 Hz-re korlátozódnak. Győződjön meg róla, hogy számítógépe támogatja ezt a frekvenciát.

Hogyan állítsam be a fényerőt és a kontrasztot?

Nyomja meg az 1-es gombot (fényerő gyorsbillentyű) a beállítás eléréséhez. Használja a navigációs gombokat a fényerő és kontraszt módosításához az OSD menüben. A főmenübe is beléphet a bekapcsológomb segítségével.

Felszerelhetem a képernyőt egy karos tartóra?

Igen, az állvány kivehető. A monitor VESA-kompatibilis (méret nincs megadva, valószínűleg 100×100 mm). Távolítsa el az alapot, és rögzítse a tartót az utasítások szerint.

Mit tegyek, ha a képernyő fekete marad?

Ellenőrizze, hogy a tápkábel és a videokábel (HDMI/DP) megfelelően vannak-e csatlakoztatva. Győződjön meg róla, hogy a számítógép be van kapcsolva. Tesztelje más forrással vagy kábellel. Ha semmi sem működik, lépjen kapcsolatba egy szakemberrel.

Hogyan aktiváljam a FreeSync-et?

A FreeSync alapértelmezés szerint aktív. Ellenőrizheti az OSD menüben a 'FreeSync' alatt. Győződjön meg róla, hogy DP kábelt használ, és a grafikus kártyája támogatja a FreeSync-et.

Milyen képüzemmódok állnak rendelkezésre?

A monitor több előre beállított módot kínál: Standard, Film, Játék, Verseny stb. Lépjen be az OSD menübe, válassza a 'Kép mód' vagy 'Jelenet mód' lehetőséget a megfelelő kiválasztásához.

Hogyan állítsam vissza a gyári beállításokat?

Az OSD menüben lépjen a 'Beállítások' vagy 'Konfiguráció' pontra, majd válassza a 'Visszaállítás' vagy 'Összes beállítás visszaállítása' lehetőséget. Erősítse meg a visszaállításhoz.

A monitornak van beépített hangszórója?

Az ED270R modell nem rendelkezik beépített hangszóróval. Külső hangszórókat vagy a számítógépére csatlakoztatott fejhallgatót kell használnia.

Hogyan ártalmatlanítsam a monitort élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. Helyezze el egy engedélyezett gyűjtőhelyen az elektronikus hulladékok újrahasznosítására a helyi előírásoknak megfelelően (WEEE).

HASZNÁLATI ÚTMUTATÓ ED270R ACER

Guíadeirinolórápápi(QS(G)Sél) melitomhítórdeCDe de Acer

Acer LCD-monitor gyors üzembe helyezési útmutatója (QSG)

Fontos biztonságl utasítások

Olvassa el figyelmesen az alábbi utasításokat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.

2. Kapcsolja ki az LCD-kijelzőt, és húzza ki a hálózati adaptert.

3. Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.
4. Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.
5. Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert.

6. Az Acer nem vállal felelősséget az ammónia vagy alkohol alapú tisztítószerek használatából eredő károkért.

7. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, párának vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.

8. Ne fejtsen ki nyomást az LCD-kijelzöre. Ha túl nagy eröt fejt ki a kijelzöre, azzal maradandó károkat okozhat rajta.
9. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.
10. Az LCD-kijelzőt -20°C-60°C (-4°F-140°F) hömérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.
11. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

- A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült.

- Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve.

- Az LCD-monitor vagy burkolata megsérült.

A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.
3. Csatlakoztassa a monitorállványkart a talphoz.

- Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén)

- Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén)

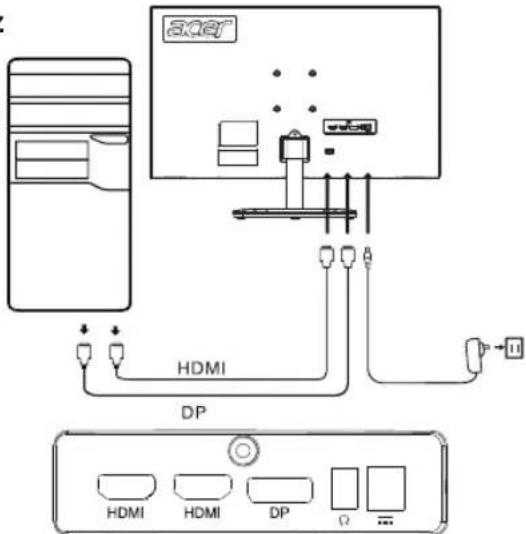

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki az LCD-kijelzöt, és húzza ki a tápkábelt.
2. Csatlakoztassa a digitális kábelt (csak kettős bemenetű típus esetén) a. Győződjön meg arról, hogy a monitor és a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-/DP-kábel egyik végét a monitor hátuljához, a másik végét pedig a számítógép HDMI/DP-portjához.

Megjegyzés: A HDMI-kábelek maximális megjelenítési frissítési gyakorisága 144 Hz. A DP-kábelek maximális megjelenítési frissítési gyakorisága 165 Hz.

1. Csatlakoztassa az audiokábelt (csak audiobemeneti modellek esetén) (opcionális)
2. Csatlakoztassa a monitor hálózati adapterét a monitor hátulján található hálózati csatlakozóba.
3. Csatlakoztassa a számítógép tápkábelét és a monitor adapterét egy közeli csatlakozóaljzathoz.

Külső vezérlés

Szám Kép Leírás

1 Lépjen be a főmenübe.

2 Lépjen forrás üzemmódba.

3 Lépjen be a hangerőszabályozás menübe.

4 Lépjen be a fényerő-beállítás menübe.

5 A gomb kikapcsolt készülék esetén bekapcsolja a készüléket; bekapcsolt készüléknél pedig normal lenyomás esetén megjeleníti az üzemmódválasztó menüt, 3 másodpercig történő hosszú lenyomás esetén pedig kikapcsolja a készüléket.

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközékre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciási energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha az készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között.
• A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtöl, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje azt fel a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú korlátozásoknak. Nem hitelesített perifériák használata zavarhatja a rádió- és a televizióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Müködtetési feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályba sorolt digitális készülék megfelel a kanadai ICES-003 specifikációknak:

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok”

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az újrahasznosításra az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültségű irányelv, a 2011/65/EU RoHS irányelv, valamint az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

Az Acer monitor az elektronikus eszközökröl kapott videók és vizuális információk megjelenítésére szolgál.

SPECIFIKÁCIÓ

LCD-kijelzőpanel	Meghajtórendszer Színes TFT LCD
	Méret 27" Szé (69 cm)
	Pixel- sűrűség 0,1038 mm (V) x 0,3114 mm (F)
	Fényerő 250 cd/m	^2 (Tipikus)
	Kontraszt 4000:1 (Tipikus)
	Megtekintési szög 178° (V) 178° (F) (CR=10)
	Válasz- idő 5 ms
	Panel típusa VA
	Vízsz. frekvencia 53,93–183	15 KHz
	Függ. frekvencia 48–165 Hz
Megjeleníthető színek száma 16,7 M szín
Képpont-órajel		HDMI: 340 MHzDP: 360 MHz
Maximális felbontás		HDMI: 1920×1080, 144 HzDP: 1920×1080, 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energiahatékonysági osztály A
*Éves energiafogyasztás 44 (kWh) (HDMI-beviteli modelhez)
Energiafogyasztás(200 nit°esetén)	Bekapcsolt állapotban 30 W(Tipikus)
	Ki üzemmód (készenlét) 0,5 W (Tipikus)
Bemeneti csatlakozó		DP2 db HDMI
Bemeneti videojel		DPHDMI (Kizárólag HDMI-beviteli modell esetén) (Opció)
Maximális képernyőméret		Vízszintes: 608,89 mmFüggőleges: 348,34 mm
Áramforrás		BEMENET: 100–240 V ~ 50/60 Hz
Környezeti feltételek		Működési hőmérséklet: 0° – 40°CTárolási hőmérséklet: -20° – 60°CMűködési páratartalom: 20 – 90%
Méretek		610,5 (Sz) x 446,3 (Ma) x 195,9 (Mé) mm
Tömeg (nettó tömeg)		3,9 kg (nettó)
Mechanizmus Specifikációk		Döntés: -5° és +20° közöttElforgatás: NemMagasság beállítása: NemKépelforgatás: NemLeszerelhető talp: Igen
Külső kezelőszervek	Kapcsoló/gombok	Főkapcsoló gomb 3. gyorsbillentyű1. gyorsbillentyű 4. gyorsbillentyű2. gyorsbillentyű
	Funkciók	Fényerő ÁtlátszóságKontraszt Frissítési gyakoriság számKék fény OSD lezárásaFeketeszint-javítás BemenetACM Auto bemenetválasztásGamma Billentyűkombináció-kiosztásSzínhőmérséklet Széles módÜzemmódok DDC/ICSRGB mód HDMI fekete szintSzürkeárnyalat üzemmód Gyors indítás mód6 tengelyes színárnyalat Információk6 tengelyes telítettség Hangerő Minden beállítás visszaállítása6 tengelyes telítettség Hangerő Némítás Túlhajtás FreeSync Célpont Nyelv OSD időtúllépés
A műszaki adatok előzetes értesítés nélkül megváltozhatnak.

Acer termékéhez kézikönyveket és egyéb dokumentumokat a hivatalos Acer támogató weboldalon találhat.
* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
