使用説明書 ED270R ACER

Acer LCD モニタタケイクススタートガイドQSG

安全に関する重要な注意事項

次の指示をよくお読みください。

1. LCD ディスプレイ画面のクリーニング：最初に、使用している電源アダプターがお住まいの地域の電気規格と一致していることを確認してください。
2. LCD モニターの電源を切り、電源アダブターを取り外します。
3. 溶剤を含まない洗浄液を雑巾にスプレーし、画面をやさしく拭きます。
4. 液体を直接画面やケースにこぼさないでください。
5. LCD モニターの画面やケースにアンモニアまたはアルコールベースのクリーナーを使用しないでください。
6. Acerは、アンモニアまたはアルコールベースのクリーナーの使用による損傷に対して責任を負いません。
7. LCDディスプレイを窓の近くに置かないでください。雨や湿気、直射日光に当たると、本機器に重大な損傷を与えることがあります。
8. LCD 画面を押さないでください。過度に強く押すと、ディスプレイに永久的な損傷を与える可能性があります。
9. 自分でケースを取り外したり、機械を修理したりしないでください。すべての保守作業は、認定技術者が行う必要があります。
10. LCD ディスプレイは、-20℃～60℃ (-4°F～140°F) の間で保管してください。LCD ディスプレイをこの範囲外で保管すると、永久的な損傷が生じる可能性があります。
11. 次の場合は、モニターの電源アダプターをすぐに取り外し、認定技術者に問い合わせてください。
    ・モニターとコンピューター間の信号ケーブルが磨耗しているか破損している。
12. LCD ディスプレイに液体がこぼれたり、ディスプレイが雨にさらされたりします。
13. LCD モニターまたはケースが破損した。

モニター台の取り付け

1. モニター台を開梱し、台を滑らかな作業台に置きます。

2. モニターを開梱します。

3. モニタースタンドアームをベースに取り付けます。

・ベースがモニタースタンドアームにカチッと収まることを確認します。（一部のモデルのみ）
- ドライバーを使用して黒いネジを回し、アームをディスプレイに固定します。（一部のモデルのみ）

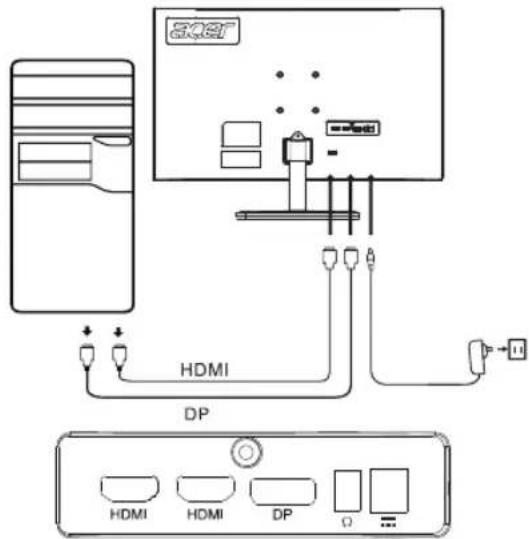

コンピューターとモニターの接続

1. コンピューターの電源を切り、電源コードを取り外します。
2. デジタルケーブルを接続します(デュアル入力モデルのみ)

a. モニターとコンピューターの電源が切れていることを確認してください。
b. HDMI/DP ケーブルの一方の端をモニターの背面に接続し、もう一方の端をコンピューターのHDMI/DPポートに接続します。

注：HDMI ケーブルの最大ディスプレイリフレッシュレートは144 Hzです。

DP ケーブルの最大ディスプレイリフレッシュレートは165 Hzです。

1. オーディオケーブルを接続します（オーディオ入力モデルのみ） (オプション)
2. モニターの電源アダプターをモニター背面の電源ポートに差し込みます。
3. コンピューターの電源ケーブルとモニター電源アダプターを近くのコンセントに差し込みます。

外部部シコロトロール

5 4 3 2 1

3287 HDMI DP HDMI HDMI DP Ω

番号	マーク	説明
1		メインメニューに移動します。
2		ソースモードに入ります。
3		ボリュームコントロールメニューに入ります。
4		輝度調整に入ります。
5	↓	電源がオフの状態で、ボタンを押すと本機器の電源が入ります。電源がオンの状態では、ボタンを押すと通常モード切り替えメニューに入り、3秒間長押しすると本機器の電源がオフになります。

規制および安全に関する声明

FCC 声明

本機器は、FCC 規則の第 15 条に従って、クラス B のデジタル機器の制限に準拠することがテストによって確認されています。これらの制限は、住宅に設置する際に有害な電波障害から適切に保護することを目的としています。この装置は、無線周波数帯域のエネルギーを発生、利用するものであり、これを放射する可能性もあります。取扱説明書の指示に従って設置および利用しない場合、無線通信に有害な電波障害を引き起こすおそれがあります。

ただし、特定の設置方法において電波障害が発生しないという保証はありません。本機器がラジオやテレビの受信に有害な電波障害をもたらしていると判断される場合（スイッチギアにより決定可能）、ユーザーは電波障害を是正するために次の1つ以上の対策を講じることをお勧めします。

・受信機アンテナの方向または位置を再調整します。

• 本機器と受信機の間の距離を長くします。
• 本機器の電源を、受信機が接続されている回路とは異なる電源コンセントに接続します。
• 販売店または経験豊富なラジオ/テレビ技術者にお問い合わせください。

注

モニターの損傷を防ぐため、スタンドを使用してモニターを持ち上げないでください。

注：シールドケーブル

他のコンピューティング機器へのすべての接続は、EMC 規制に準拠して、シールドケーブルを介する必要があります。

注：周辺機器

クラス B の制限を満たす認定周辺機器（入力/出力機器、端末、プリンターなど）のみをデバイスに接続する必要があります。認定されていない周辺機器を使用すると、ラジオやテレビに電波障害をもたらす可能性があります。

注

メーカーによって明示的に承認されていない変更または修正を行うと、この製品を操作するユーザーの権限が無効になる場合があります。

動作条件

本機器は FCC 規則の第 15 条に準拠しています。本装置を操作する際には、次の 2 条件を満たす必要があります。（1）本機器は有害な電波障害を引き起こすことはありません。（2）本機器は、望ましくない動作を引き起こす可能性のある電波障害を含め、受信した電波障害を受け入れる必要があります。

注：カナダに居住するユーザー

このクラス B デジタル機器は、カナダの ICES-003 仕様に準拠しています。

「廃電気電子製品のリサイクルと廃棄の管理に関する規制」に関する説明

本製品または本製品の寿命により本製品が不要になったときは、地球環境を保護するために、電気および電子製品廃棄物のリサイクルに関する国内法および規制を遵守してください。また、国家認定リサイクル資格を持つ地域のメーカーを通じてリサイクルしてください。

廃機器の廃棄（EUの家庭ユーザー）

製品またはパッケージにあるこの記号は、製品を他の家庭ごみと一緒に廃棄してはならないことを示します。使用済みの機器を廃棄する場合、使用済みの電気および電子機器をリサイクルする回収場所に持ち込むことはお客様の責任です。使用済み機器は廃棄時に分別して回収およびリサイクルすることによって、天然資源の保全に役立ち、人間の健康や環境を守るために確実にリサイクルすることができます使用済み機器のリサイクル場所の詳細については、最寄りの市町村、家庭廃棄物処理サービス、または製品を購入したショップにお問い合わせください。

CE 適合宣言

Acer Inc. は、エネルギー関連製品のエコデザイン要件を設定するためのフレームワークの確立に関して、この LCD モニターが、EMC 指令 2014/30 / EU、低電圧指令 2014/35 / EU、RoHS 指令 2011/65 / EU、および指令 2009/125 / EC の必須要件およびその他の関連規定に準拠していることを宣言します。

Acer モニターは、電子機器から取得された情報をビデオおよび視覚的に表示することを目的としています。

仕様

LCD パネル	駆動システム TFTカラー LCD
	サイズ 27インチ W(69cm)
	ピクセルピッチ 0.1038 mm(H)×0.3114 mm(V)
	明るさ 250 cd/m	2(標準)
	コントラスト 4000:1(標準)
	視野角	178°(H) 178°(V)(CR=10)
	反応時間 5 ms
	パネルタイプ VA
	水平周波数 53.93-183	15 KHz
	垂直周波数 48-165 Hz
表示色 1670万色
ドットクロック		HDMI: 340 MHzDP: 360 MHz
最大解像度		HDMI: 1920×1080/144 HzDP: 1920×1080/165 Hz
プラグアンドプレイ VESA DDCCI/DDC2B
エネルギー効率クラス A
*年消費電力		44 (kWh) (HDMI入力モデル)
消費電力(200ニット)	オンモード	30 W(標準)
	オフモード(スタンバイ)	0.5 W(標準)
入力 コネクタ		DPHDMI×2
入力ビデオ信号		DPHDMI(HDMI入力モデルのみ)(オプション)
最大画面サイズ		水平:608.89 mm垂直:348.34 mm
電源		入力:100-240 V~50/60 Hz
環境的考慮		動作温度:0°~40°C保管温度:-20°~60°C動作湿度:20%~90%
寸法		610.5(W)×446.3(H)×195.9(D)mm
重量(正味)		3.9 kg(正味)
機構仕様		傾き:-5°~+20°スイベル:なし高さ調整:なしビボット:なし取り外し可能フットスタンド:あり
外部コントロール	スイッチ /ボタン	電源ボタン ホットキー3ホットキー1 ホットキー4ホットキー2
	機能	輝度 透明度コントラスト リフレッシュレート数ブルーライト OSDロックブラックブースト 入力端子ACM 入力信号自動検出ガンマ ホットキー割当色温度 表示モードモード sRGB モード HDMI黒レベルグレースケールモード クイックスタートモード6軸色合い 製品情報6軸飽和 製品情報音量消音すべての設定をリセット
すべての仕様は、予告なしに変更することがあります。

Acer 製品のマニュアルやその他のドキュメントについては、Acer の公式サポート Web サイトを参照してください。
*年間エネルギー消費量は、4時間/日×365日/年の標準消費電力に基づき算出しています。
