3520 AA - Беспроводная циркулярная пила SKIL - Бесплатное руководство пользователя

Бренд	Skil
Модель	3520 AA
Тип продукта	Аккумуляторная циркулярная пила
Питание	Литий-ионный аккумулятор SKIL (модель BR1*31****)
Диаметр лезвия	165 мм макс
Посадочное отверстие лезвия	16 мм
Максимальная глубина реза	54 мм
Максимальный угол скоса	50°
Уровень звукового давления	91 дБ(А)
Уровень звуковой мощности	102 дБ(А)
Вибрация (пиление древесины)	< 2,5 м/с²
Параллельный упор	Да, регулируемый
Система пылеудаления	Адаптер для пылесоса
Светодиодный индикатор	Да, подсветка зоны реза
Выключатель безопасности	Да, защита от случайного пуска
Блокировка шпинделя	Для замены лезвия
Хранение шестигранного ключа	Встроен в инструмент
Мешок для пыли	В стандартной комплектации не поставляется
Рабочая температура	-20°C до +50°C
Температура зарядки	4°C до 40°C
Обслуживание	Регулярно очищайте вентиляционные прорези и зону нижнего кожуха; очищайте лезвие после использования
Ремонтопригодность	Ремонт в авторизованном сервисном центре SKIL, используйте оригинальные запчасти

Часто задаваемые вопросы - 3520 AA SKIL

Как установить лезвие пилы на Skil 3520 AA?

Извлеките аккумулятор. Используйте прилагаемый шестигранный ключ, чтобы ослабить болт лезвия, поворачивая по часовой стрелке, одновременно нажимая кнопку блокировки шпинделя. Снимите фланец, откройте нижний кожух рычагом, установите лезвие (зубья и стрелка должны указывать в том же направлении, что и стрелка на верхнем кожухе), установите фланец обратно и затяните болт еще на 1/8 оборота.

Как отрегулировать глубину реза?

Ослабьте кнопку регулировки глубины (J), поднимите или опустите подошву (K) до нужной глубины (0-54 мм), ориентируясь на указатель (L). Для идеального реза лезвие не должно выступать более чем на 3 мм под заготовкой. Затяните кнопку.

Как отрегулировать угол реза?

Ослабьте кнопку регулировки угла (M), наклоните инструмент до нужного угла (0-50°), ориентируясь на указатель (N). Затяните кнопку. Обратите внимание, что отображаемая глубина реза действительна только для реза под углом 0°.

Как использовать параллельный упор?

Установите параллельный упор (Z) на боковую сторону подошвы. Ослабьте регулировочную кнопку (AA), отрегулируйте нужную ширину реза по шкале упора, используя указатель линии реза (Q) в качестве нулевой точки. Затяните кнопку.

Как подключить пылесос?

Установите адаптер пылесоса (R) на инструмент, затем подключите шланг вашего пылесоса. Убедитесь, что шланг не мешает нижнему кожуху и резу. Также можно использовать мешок для пыли (AD), но он не входит в стандартную комплектацию.

Что делать при отдаче (kickback)?

Отдача возникает из-за зажатого или неправильно выровненного лезвия. Чтобы избежать этого, держите пилу обеими руками, стойте сбоку от лезвия, используйте параллельный упор, не используйте тупые лезвия и правильно поддерживайте большие заготовки. В случае заклинивания немедленно отпустите курок и извлекайте пилу только после полной остановки лезвия.

Как зарядить аккумулятор?

Используйте только рекомендованное зарядное устройство SKIL (модель CR1*31***). Аккумулятор частично заряжен при покупке; полностью зарядите его перед первым использованием. Температура зарядки должна быть в диапазоне 4°C до 40°C. Следуйте инструкциям по безопасности, прилагаемым к зарядному устройству.

Какие типы лезвий я могу использовать?

Используйте только лезвия пилы диаметром 165 мм с посадочным отверстием 16 мм. Лезвия должны быть из карбида вольфрама или HSS? Инструкция запрещает использование лезвий из быстрорежущей стали (HSS). Используйте лезвия, соответствующие стандарту EN 847-1 и имеющие соответствующую маркировку. Никогда не используйте шлифовальные круги.

Как чистить пилу?

Перед чисткой извлеките аккумулятор. Регулярно очищайте вентиляционные прорези (AB) сжатым воздухом или щеткой. Держите область вокруг нижнего кожуха (F) в чистоте, удаляя пыль и стружку. После каждого использования очищайте лезвие пилы, особенно если оно резало смолу.

Где отремонтировать инструмент?

Доверяйте ремонт только авторизованному сервисному центру SKIL. Не разбирайте инструмент самостоятельно. Верните инструмент в неразобранном виде с подтверждением покупки продавцу или в ближайший сервисный центр SKIL. Адреса доступны на www.skil.com.

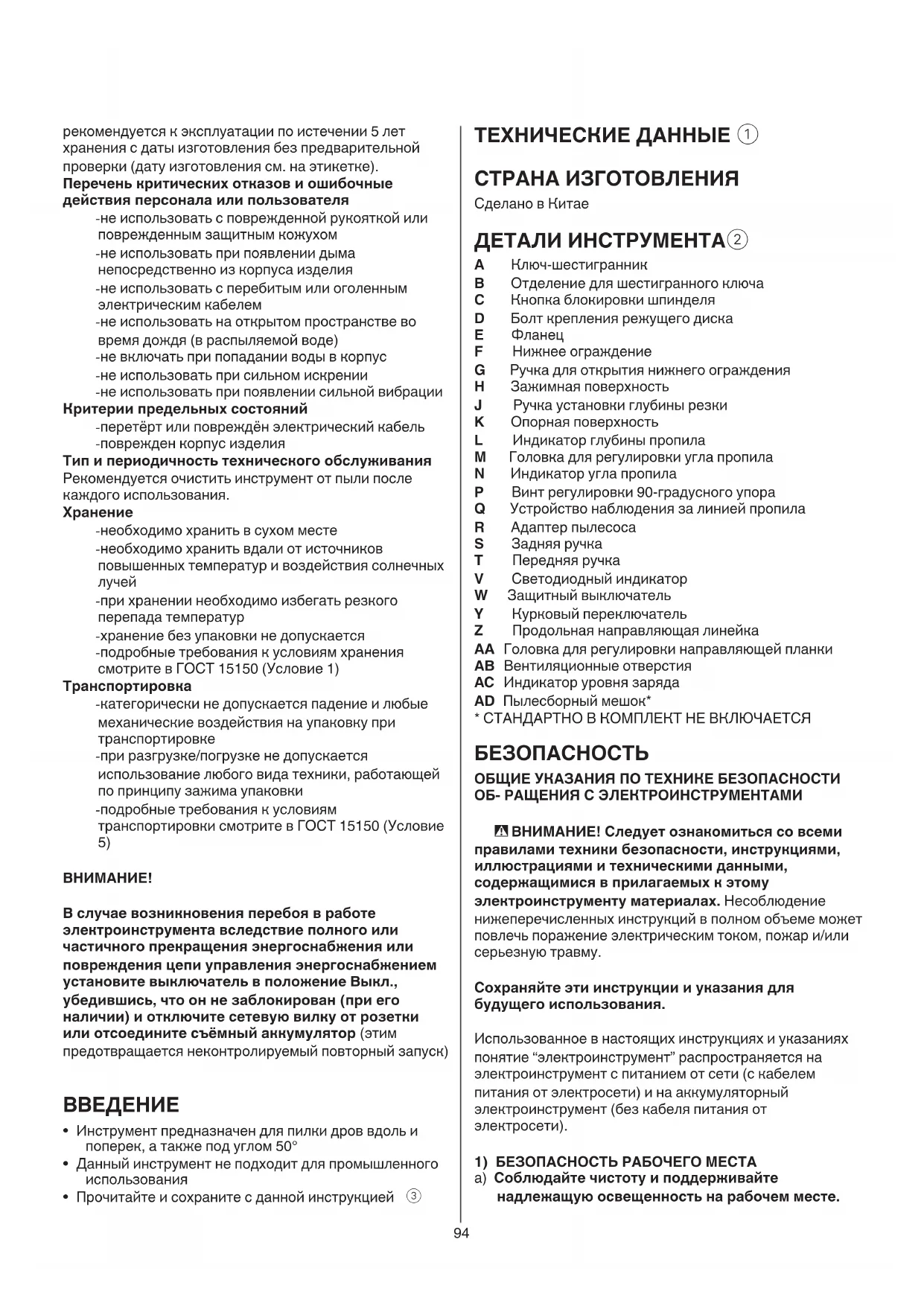

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3520 AA SKIL

-перетт Или NOВржден Элковсян Кабел.
-IOBpeKdEHN KOpNc H3deIIN

Tn n nepnoDnHooCTb TexHHueChoro 06cnyHBAHNA

PeKOMeHdyETcOuHCTHTb HNCTpymeHT OT nbJIN NOcJIe KaJDOr NcNoIb3OBaHHa.

XpaHHeHne

-Heo6xOdmoXpaHnTbBCyXOMMeCTe
-Heo6XoDIMO XpaHnTB BdaJIN OT NCTOCHKOB

NOBbIeHHbIX TempeaTyp IN BO3dEiCTBnA COJIHeHbIX Jyuei

-πρι xρaHEHn Heo6xOdImo n36eRaTb pe3Koro nepenada Tempepatyp
-xpaHHe He ynaKOBn He donyckaeTc
-NoDpo6HbIe Tpe6oBaHHK YcJIOBnM XpaHeHH

-СБьржTe Маркуа На прахOCMyKaЧКaТа K'BM

-ДолнгтпрдпаNTeI F ce OТваря abTomaTnH0,

Korato pekeunT Dnck BJe3e B O6pa6oTBaHn

DeTaN (OTBOpTe DOnHn npedna3HTeC JIOCTeTO

Gcamo 3a cneuaJIHn pJ3aHn, HapnpMeP pJ3aHe Ha

BbTpewHn npope3n)

! He HacnIbaaTe INHCTpyMeNTa (npHNoKeTe Jek

-СлдзаВьршванHa ряЗаHTo,ИЗКИЧЕТe

HnctpymEnTa Ype3 ocbo60kaBaHa cnycbHa Y

！npedn da BdHrHeTe HcTpyMeNTa OT dTaJa ce

yBepTe,pepeHHeuT dNcE b nIbEn noHO

• CBeToIIOHOHaTa IaMaNa V ⑫ aBTOMaTHUHO CBETBa pH
