Tehniskās īpašības	Modelis: SKIL 3520 AA
Ierīces veids	Ripzāģis
Jauda	1200 W
Asmens diametrs	190 mm
Tukšgaitas ātrums	5000 apgr./min
Maksimālais griešanas dziļums	65 mm pie 90°
Svars	3,5 kg
Lietošana	Ideāli piemērots koka, plātņu un līdzīgu materiālu griešanai.
Apkope	Regulāri pārbaudiet asmens stāvokli un tīriet motoru.
Drošība	Lietojiet aizsargbrilles un cimdus, strādājot ar ierīci.
Vispārīga informācija	2 gadu garantija, pieejams pēcpārdošanas serviss.

Bieži uzdotie jautājumi - 3520 AA SKIL

Kā salikt SKIL 3520 AA?

Lai saliktu SKIL 3520 AA, skatiet lietošanas instrukciju, kas pievienota instrumentam. Pārliecinieties, ka katru soli veicat secīgi un pareizi pievelkat visus skrūves.

Ko darīt, ja SKIL 3520 AA nesāk darboties?

Pārbaudiet, vai ierīce ir pareizi pievienota un vai kontaktligzda darbojas. Pārliecinieties arī, ka barošanas kabelis nav bojāts. Ja problēma saglabājas, sazinieties ar klientu apkalpošanas dienestu.

Kā nomainīt SKIL 3520 AA asmeni?

Lai nomainītu asmeni, atvienojiet ierīci no strāvas un izmantojiet piegādāto atslēgu, lai atskrūvētu asmens skrūvi. Noņemiet veco asmeni un uzstādiet jauno, rūpīgi to nostiprinot.

Kādi asmeņu veidi ir saderīgi ar SKIL 3520 AA?

SKIL 3520 AA ir saderīgs ar 254 mm diametra asmeņiem un koka, metāla un plastmasas griešanas asmeņiem. Pārliecinieties, ka izvēlaties asmeni, kas atbilst jūsu projektam.

Kā tīrīt SKIL 3520 AA pēc lietošanas?

Pēc lietošanas atvienojiet ierīci no strāvas un izmantojiet sausu drānu, lai notīrītu virsmu. Izvairieties no abrazīvu vai spēcīgu šķīdinātāju lietošanas.

Kur var iegādāties rezerves daļas SKIL 3520 AA?

Rezerves daļas var pasūtīt pie jūsu vietējā SKIL izplatītāja vai tieši SKIL tīmekļa vietnē. Pārliecinieties, ka zināt modeļa numuru, lai atvieglotu pasūtīšanu.

Kāda ir SKIL 3520 AA garantija?

SKIL 3520 AA parasti ir 2 gadu garantija pret ražošanas defektiem. Saglabājiet pirkuma apliecinājumu, lai izmantotu garantiju.

Kā droši uzglabāt SKIL 3520 AA?

Uzglabājiet SKIL 3520 AA sausā un vēsā vietā, bērniem nepieejamā vietā. Izmantojiet piegādāto pārnēsāšanas somu vai piemērotu uzglabāšanas statīvu.

LIETOŠANAS INSTRUKCIJA 3520 AA SKIL

BRIDINA JUMS lepazistieties ar visiem ši elektroinstrumenta drošas lietošanas noteikumiem, noradijumiem, atteliem un specifikacijam. Visu turpmak sniegto noradijumu neizpildes rezultā lietotās var ciest no elektrósoka, var izversties ugunsnelaime un/vasrasties smagi ivainojumi.

Saglabajiet visus noteikumus un noradijumus turpmakai atsaucei.

Noteikumos minetais terms "electroinstruments" nozime ar stravu darbinamu (ar vadu aprikotu) vai ar akumulatoru darbinamu (bezvadu) electroinstrumentu.

1) DROŠIBA DARBA VIETÁ

a) Sekojiet, lai darba vieta butu tira un sakartota.
Nekartiga darba vieta vai slikta apgaismojumavar viegli notikt nelaimes gadijums.
b) Nelietojiet elektroinstrumentu eksplozivu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gazes vai puteklū saturu gaisā. Darba laikā instruments nedaudz dzirkstelo, un tas var izsaukt viegli degošu puteklū vai tvaiku aizdegšanos.
c) Lietojot elektroinstrumentu, neiaujiet nepiederosam personam un jo ipaşi berniem tuvoties darba vietai. Citu personu klatabutne var noverst uzmanibu, un ta rezultata jus varat zaudet kontroli par instrumentu.

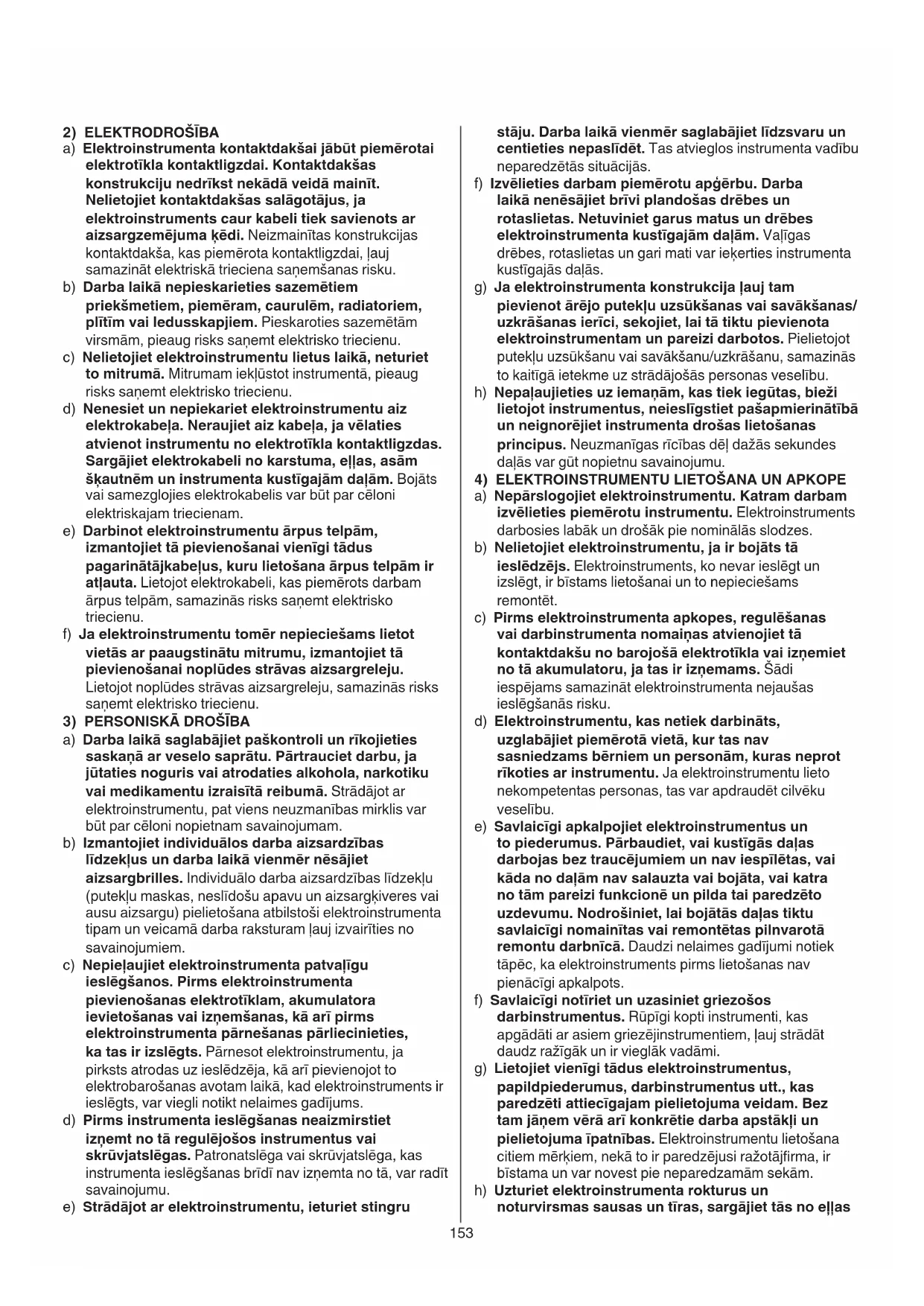

2) ELEKTRODROŠIBA

a) Elektroinstrumenta kontaktdakšai jabut piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedriKristn ekadā veidā mainit. Nelietojiet kontaktdakšas salagotajus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemëjuma kedi. Neizmainitas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazinat elektriskā trieciena sanemşanas risku.
b) Darba laika nepieskarieties sazemetiem prieksmietiem, piemeram, caurulem, radiatoriem, plitim vai ledusskapjiem. Pieskaroties sazemetam virsmam, pieaug risks sanemt elektrisko triecenu.
c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam ieklustot instrumenta, pieaug risks sanemt elektrisko triecenu.
d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Nerauijiet aiz kabela, ja velaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargajiet elektrokabeli no karstuma, ellas, asam skautnem un instrumenta kustigajam dalam. Bojats vai samezglojies elektrokabelis var but par celoni elektriskajam triecienam.
e) Darbinot elektroinstrumentu arpus telpam, izmantojiet ta pievienosanai vienigi tadus pagarinatajkabelus, kuru lietosana arpus telpam ir atlauta. Lietojot elektrokabeli, kas piemerocts darbam arpus telpam, samazinas risks sanemt elektrisko triecenu.
f) Ja elektroinstrumentu tomer nepiecesams lietot vietas ar paaugstinatu mitrumu, izmantojet ta pievienosanai nopludes strvas aizsargreleju. Lietojot nopludes strvas aizsargreleju, samazinas risks sanemt elektrisko triecenu.
3) PERSONISKA DROŠIBA
a) Darba laika saglabajiet paskontroli un rikojieties saskaña ar veselo sapratu. Partrauciet darbu, ja jutaties noguris vai atrodaties alkohola, narkotiku vai medicamentu izraisitā reibuma. Stradajot ar elektroninstrumentu, pat viens neuzmanibas mirklis var but par celoni nopietnam savainojumam.
b) Izmantojiet individuos darba aizsardzibas lidzeklus un darba laikai vienmer nesajiet aizsargbrilles. Individuo darba aizsardzibas lidzeklus (puteklu maskas, neslidosu apavu un aizsargkiveres vai ausu aizsargu) pielietosana atbilostoi elektroninstrumenta tipam un veicama darba raksturam lauj izvairities no savainojumiem.
c) Nepieiaujiet elektroinstrumenta patvaligu ieslagsanos. Pirms elektroninstrumenta pievienoanas elektrotiklam, akumulatora ievietoanas vai iznemsanas, ka airi pirms elektroninstrumenta parnesanas parliecinieties, ka tas ir izslegts. Parnesot elektroninstrumentu, ja pirksts atrodas uz iesledzega, ka ari pievienojot to elektrarosanas avotam laika, kad elektronuments ir ieslegts, var viegli notikt nelaimes gadijums.
d) Pirms instrumenta ieslegsanas neaizmirstiet iznemt no t regulejosos instrumentus vai skruvjatslegas. Patronatslega vai skruvjatslega, kas instrumenta ieslegsanas brid nav iznemta no ta var radit savainojumu.
e) Stradajot arelektroinstrumentu, ieturiet stingru

staju. Darba laikā vienmer saglabajiet lidzsvaru un centieties nepaslidet. Tas atvieglos instrumenta vadibu neparedzetasituacijas.

f) Izveliieties darbam piemeroitu apgerbu. Darba laika nenesajiet brivi plandojas drebes un rotaslietas. Netuviniet garus matus un drebes elektroninstrumenta kustigajam dalam. Valigas drebes, rotaslietas un gari mati var iekerties instrumenta kustigajas dalas.
g) Ja elektroinstrumenta konstrukcija lauj tam pievienot arejo puteklu uzuksanas vai savaksanas/ uzkrasanas ierici, sekojiet, la t tiktu pievienota elektroninstrumentam un parezidi darbotos. Pielietojot puteklu uzuksanu vai savaksanu/uzkrasanu, samazinas to kaitiga ietekme uz stradajosas personas veselibu.
h) Nepalaujieties uz iemaam, kas tiek iegutas, biezi lietojot instrumentus, neiesligstiet paśapmierinātībā un neignorejiet instrumenta drošas lietosanas principus. Neuzmanīgas rìcibas del dažās sekundes dalās var gūt nopietnu savainojumu.
4) ELEKTKINSTRUMENTU LIETOSANA UN APKOPE
a) Neparslogojiet elektroinstrumentu. Katram darbam izvvelieties piemeroitu instrumentu. Elektroinstruments darbosies labak un drosak pie nominalas slodzes.
b) Nelietojiet elektrinstrumentu, ja ir bojats ta iesledzëjs. Elektroinstrumentes, ko nevar ieslegt un izslegt, ir bistams lietošanai un to nepieciesams remontet.
c) Pirms elektroinstrumenta apkopes, regulešanas vai darbinstrumenta nomaiñas atvienojiet tā kontaktdakšu no barojsā elektrotikla vai iznemiet no tā akumulatoru, ja tas ir iznemams. Šadi iespejams samazinat elektroinstrumenta nejausas ieslēgsanās risku.
d) Elektroinstrumentu, kas netiek darbinats, uzglabajiet piemerotā vieta, kur tas nav sasniedzams berniem un personam, kuras neprot rikoties ar instrumentu. Ja elektroinstrumentu lieto nekompetentes personas, tas var apdraudēt cilveku veselibu.
e) Savlaicigi apkalpojiet elektroinstrumentus un to piederumus. Parbaudiet, vai kustigas dalas darbojas bez traucejumiem un nav iespiletas, vai kada no dalam nav salauzta vai bojata, vai katra no tam pareizi funkione un pilda tai paredzeto uzdevumu. Nodrošiniet, lai bojatas dalas tiktu savlaicigi nomainitas vai remontetas pilnvarotaremontu darbnica. Daudzi nelaimes gadijumi notiek tapec, ka elektron instruments pirms lietošanas nav pienacigi apkalpots.
f) Savlaicigi notiriet un uzasiniet griezosos darbinstrumentus. Rupigi kopti instrumenti, kas apgadati ar asiem griezejinstrumentiem, lauj stradat daudz razigak un ir vieglak vadami.
g) Lietojet vienigi tadus elektroninstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzeti attiecigajam pielietojuma veidam. Bez tam janem vera ari konkretie darba apstakli un pielietojuma ipatnibas. Elektroinstrumentu lietošana citiem merkiem, neka to ir paredzejusi ražotajfirma, ir bistama un var novest pie neparedzamam sekam.
h) Uzturiet elektrinstrumenta rokturus un noturvirsmas sausas un tiras, sargajiet tās no ellas

un smervielam. Slideni rokturi un noturvirmas trauce efektivi rikoties are elektroinstrumentu un to grosi vadit nepareddetas situacijas.

c) Laikā, kad akumulators ir atvienots no elektroinstrumenta, nepielauijiet, la tā kontakti saskartos ar saspraudēm, monēṭām, atslēgām, naglām, skruvēm vai citiem nelieliem metālia priekšmetiem, kas varētu izraisīt isslēgumu. Isslēgums starp akumulatora kontaktiem var izsaukt tā aizdegšanos un but par celoni ugunsgrēkam.

d) Nepareizi lietojot akumulatoru, no ta var izplust skidrais elektrolits. Nepielaujiet, ka elektrolits nonaktu saskarē ar ādu. Ja tas tomér nejausi ir noticis, noskalojiet elektrolutu arūdeni. Ja elektrolits nonak acīs, nekavejoties griezieties pie ārsta. No akumulatora izplūdušais elektrolits var izsaukt ādas iekaisumu vai pat apdegumu.

e) Nelietojiet akumulatoru vai elektroninstrumentu, ja tas ir bojats vai modificeti. Bojati vai modificeti akumulatori var radit neparezdetasituacijas, kuru rezultata var notikt aizdegsanas vai spradziens, ka ari var rasties savainojuma risks.

f) Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai viētā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai viētā, kur temperatūrā pārsniedz 130°C, var izraisit sprādzienu.

g) Leverojiet visas uzlades instrukcijas un neuzladejiet akumulatoru vai elektroinstrumentu pie temperaturas, kas atrodas arpus instrukcija noradito pielaujamo temperaturas vertibu diapazona robezam. Uzladejot akumulatoru neatbilstoša veidā vai pie temperaturas, kas atrodas arpus pielaujamo temperaturas vertibu diapazona robezam, tas var tikt bojats, kā ari var pieaugt aizdegsanās risks.

6)APKALPOSANA

a) Nodrosiniet, lai Instrumenta remontu veiktu kvalificets personals, nomainai izmantojot originas rezerves dalas un piederumus. Tikai tiespejams panakt instrumenta ilgstošu un nevainojamu darbibu bez atteikumiem.

b) Nekādā gadijumā neveiciet bojatu akumulatoru apkalposanu. Akumulatoru apkalposanu dríkst veikt tikai ražotajfirma vai pilvarots servisa SPECIALISTS.

DARBA DROSIBAS NOTEIKUMI BEZVADU RIPZAGIEM

1) ZAGESANA

a) BISTAMI: Netuviniet rokas zageshanas vietai vai zaga asmenim. Ar otru roku turiet instrumentu aiz

papildroktura vai dzineja korpusa. Turot zagi ar abam rokam, rotejoasais asmens tās nevar savainot.

b) Nepieskarieties ar rokām apstrādājamā priekšmeta apakšejai dalai. Ripzāga aizsargs nevar nodrošināt aizsardzību no zāga asmens apstrādājamā priekšmeta apakspuse.

c) lestadiet zageesanas dzilumu atbilstoşi apstradajama prieksmeta biezumam. Darba gaita apstradajama prieksmeta apakspuse redzamas zaga asmens zobudalas augstumam jabut mazakam par pilnu asmens zobu augstumu.

d) Neturiet zagejamo prieksmetu ar roku un nebalstiet to ar kaju. lestipriniet zagejamo prieksmetu stabila turetajierice. Ir loti svarigi, lai zagjamais prieksmets tiktu labi nostiprinats, jo tadā gadijumā tiek minimizeta kermená dalu saskarasanās iespeja ar rotejo so zaga asmeni, ka ari zaga asmens iestregsanas un kontroles zaudeşanas iespeja.

e) Veicot darbu apstaklos, kad elektroinstruments var skart sleptus elektriskos vadus, turiet instrumentu tikai aiz izolētajiem rokturiem (elektroinstrumentam skarot spriegumu nesosus vadus, sis spriegums nonak ari uz instrumenta stravu vadosajam dalam un var izraisit elektrisku triecienu)

f) Veicot garenzageshanu, lietojiet paralelo vadotni vai izmantojiet kā vadotni prieksmeta taisno malu. Tas palielina zageeshanas precizitati un samazina zaaga asmens iestregshanas iespejamibu.

g) Lietojiet pareiza izmera zaga asmeni ar piemerotas formas centrao atverumu (piemeram, zvaigznes veida vai apalu). Zaga asmeni, kas neatbilst stiprino so elementu formai, necentrejas uz darbvarpstates un var novest pie kontroles zaudeesan pär zageshanas procesu.

h) Neizmantojiet nolietotas vai bojatas zaga asmens starplikas vai noturuzgrieznus. Sis detalias ir ipasi paredzetas ripzaga asmeniem, lai nodrosinatu optimalu darba kvalitati un drosibu.

2) ATSITIENS - CELONI UN NOTEIKUMI NOVER'SANAI

• Par atsitienu sauc negaiditu ripzaga reakciju, ta asmenim iestregstot apstradajamaja materiala vai novirzoties no zagejuma linjas, ka rezultata instruments strauji parvietojas augsup no apstradajama prieksmeta darba veiceja virziena

Ja, zagejumam aizveroties, zaga asmens tiek stingri iespiests, tas peksni apstajas, ka rezultata elektrodzinejaraditais reactivais speks liek instrumentam strauji parvietoties darba veiceja virziena

• Ja zāgēsanas laikā zāga asmens noliecas sanu virzienā
  vai novirzās no zāgējuma linijas, tā aizmugurejās malas
  zobi var iestregt zāgējama kokmateriala virskartā, liekot
  asmenim izrauties no zāgējuma vietas un parviietoties
  darba veicēja virzienā

• Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmigai lietošanai. No tā var izvairities, ieverojot zinamus piesardzibas pasakumus, kas aprakstiti turpmakaja izklasta.

a) Stingri turiet instrumentu ar abam rokam, satverot to tada veida, laizturetu atsitienta reaktiva speka iedarbibu. Pie tam nestaviet uz vienas linijas ar zaga asmeni, bet gan viena vai otra puse no ta. Atsitiens var izraisit peksnu zaga parvietosanos darba veiceja virziena, tacute, veicot vajadzigos piesardzibas pasakumus, atsitienta reaktiva speka iedarbibu iespejams controlet.

b) Ja zaga asmens iestregst vai ari zagesana tiek partraukta kadu citu iemeslu del, atlaidiet ripzaga iesledzeyu un turpinit turet instrumentu nekustigi, lidz zaga asmens pilnigi apstajas. Nekadā gadijumā neiznemiet instrumenta asmeni no zagjuma un nevelciet ripzagi atpakal, kamér zaga asmens vel atrodas kustibā, jo tas var izsaukt atsitenu. Noskaidrojet zaga asmens iestregsanas iemeslus un veiciet pasakumus to noversanai. Izvairieties no tadu prieksmetu zagesanas, kuros atrodas naglas vai skruves.
c) Atkartoti iesledzot ripzagi laikā, kad tā asmens atrodas apstradajamajā prieksmeta, centieties turet asmeni zāgējuma skeluma vidū un pārbaudiet, vai tā zobi nav iespiedušies zāgējamajā materiaīlā. Ja zāga asmens ir iestredzis, tad, iesledzot instrumentu, tā asmens var strauji parvietoties augsup no apstradajama prieksmeta, izraisot atsitenu.
d) Lai izvairitos no zaga asmens iestregsanas un atsitiena, zagejot liela izmera panelus, tie ir jaatbalsta. Liela izmera paneli zem sava svara medz ieliekties, tapec balsti janovieto panela abos sanos tuvu zagejuma linijai un pie panela malas.
e) Neizmantojiet neasus vai bojatus asmenus. Neuzasinati vai nepareizi iestiprinati asmeni veido sauru zagejuma skelumu, kas var izsaukt pastiprinatu berzi, asmens iestregsanu un zaga atsitienu.
f) Pirms darba uzsaksanas stingri pievelciet zagesanas dziluma un zagesanas lenka iestadijumu fiksejosas sviras. Ja zagesanas laika izmainas zaga asmens stavokla iestadijumi, tas var izsaukt asmens iestregsanu un zaga atsitenu.
g) leverojiet ipasu piesardzibu, veicot iezageshan ar asmens iegremdeesan sienas vail citos skatienam sleptos objektos. legremdetais zaga asmens zageshanas laikavar iestegt sleptaja objekta, ka rezultata var notikt atsitiens.
1) APAKŠEJÅ AIZSARGPÄRSEGA FUNKCIONÉŠANA
a) Ik reizi pirms darba uzsakkanas pbaraudiet, vai zaga asmens apaksjais aizsargs pilniba azveras. Nestradajet ar ripzagi, ja ta asmens apaksjais aizsargs nespej brivi parvioties un neaizveras uzreiz. Nemeginiet nofikset ripzaga apaksjo asmens aizsargu atverta stavokli. Ja ripzagis neausi nokrit, asmens apaksjais aizsargs var saliekties. Sadagadijumā atvienojiet instrumentu no elektrotikla, ar speciala ivelkoša roktura palidzibu paceliet asmens apaksjo aizsargu un pbaraudiet, vai tas spej brivi parvioties un neskar asmeni vai kadu citu instrumenta dalu. Parbaude javeic pie visiem zageshanas dziluma un lenka iestadijumiem.
b) Parbaudiet asmens apakseja aizsarga atsperes darbibu. Ja aizsargsvai ta atspere nedarbojas pareizi, pirms darba uzsaksanas javeic to apkope. Zaga asmens apakseja aizsarga briva parvietoanas var tikt trauceta kada bojajuma, gumijas nosedumu vaisakrajuusos netirumu del.
c) Zaga asmens apaksjo aizsargu ir pielaujams atvert ar roku tikai tad, kad tiek veikti tadi spezialie zagjumi, ka zagešana ar asmens iegremdešanu vai salikto zagjumu veidosana. Sados gadijumos ar ilevelkosā roktura palidzibu atveriet asmens apaksjo aizsargu un, ripzaga asmenim ieejot apstradājamajā materialā, tulit to nolaidiet. Veicot

visus parejos zagejumus, asmens apaksejam aizsargam jadarbojas automatiski.

d) Pirms ripzaga novietosanas uz darbgalda vai gridas raugieties, lai asmens apaksejais aizsargs nosegtu asmeni. Nensegts asmens, kas pec inerces vel rote, var likt ripzagim parvioties atpakalvirziena, sagriezot visu, kas gadas tam cela. Atcerieties, ka pec instrumenta izslegsanas zaga asmens vel kadu laiku turpina rotet.

PAPILDU DROSIBAS NOTEIKUMI

VISPAREJA INFORMACIJA

• So instrumentu nedrikst izmantot personas, kas jaunakas par 16 gadiem
• Sis ripzāgis nav paredzēts mitru priekšmetu zāgēsanai
• Neapstradajiet materialus, kasatur azbestu (azbestam piemit kancerogenas ipasibas)
• Materiaíla, pieméram svinu saturaosas krásas, daß zu koka skirnu, mineralu un metála, putekli var but kaitigi (saskare ar putekliem vai to ieelpošana var izraisit alergiskas reakcijas un/vai elpošanas celu SASlimšanas operatoram vai klatesošajiem); izmantojiet puteklu masku un puteklsüceju, ja to iespejams pievienot
• Dažu veidu putekji ir klasificeti kā kancerogeni (piemēram, ozola vai dižskābarza putekji), jo ipaşi apvienojuma ar koksnes kondiónesanas piedevam; izmantojiet puteklu masku un puteklsuceju, ja to iespējams pievienot
• leverojiet ar puteklu savaksanu saistitos nacionalos noteikumus, kas attiecas uz apstradajamajiem materialiem
• Neizmantojiet šo zāgi kopā ar zāgēšanas galdu
• Pirms instrumenta reguleşanas vai piederumu nomiñas iznemiet no instrumenta akumulatoru

PIEDERUMI

Firma SKIL garantē instrumenta nevainojamu darbūtikai tad, ja tiek lietoti originalie papildpiederumi
- Izmantojiet tikai zaga asmenus, kas atbilst saja lietošanas pamacibā noteiktajiem parametriem, ir pärbauditi atbilstoši standarta EN 847-1 prasibam un attiecigi marketi
- Lietojiet tikai tādus darbinstrumentus, kuru piēlaujamais darbības Ātrums ir vismaz tikpat liels, kā instrumenta maksimalais brīvgaitas Ātrums
- Izmantojiet tikai zaga asmenus ar minimalo diametru 165 mm, maksimalo diametru 165 mm un darbvarpstas atveri 16 mm
- Neiestipriniet zāgī asmenus, kas izgatavoti no Ātrgrieżētérauda (HSS)
- Neiestipriniet ripzagīslipeşanas vai griesanas diskus an so instrumentu

PIRMS DARBA UZSAKSCANAS

• Izvairieties no instrumenta bojajumiem, ko var radit apstradajamaja prieksmeta esosas skruves, naglas vai citi lidzigi objekti; pirms darba uzsaksanas atbrivojet apstradajamo materiu no sadiem prieksmietiem
• Pirms zageshanas nodrosiniet, lai zagejuma trase no abam zagejama prieksmeta pusem tiktu atbrivota no jebkada veida skersliem
• Nostipriniet apstradajamo detalu (to ir drosak
  nostiprinat ar spailem vai skruvspilem, nevis turet roka)
• Ar piemērota metälmekletāja palidzūbū pārbaudiet, vai apstrādes vietu neškērso sleptas elektropārvades linijas, kā ari gazes vai udens caurules; šaubu gadījumā griezieties vietējā komunālas saimniecības iestādē (darbinstrumentam

skarot elektrtokla fazes linju, var izcelties ugunsgreks un stradajosais var sanemt elektrisko triecienu; gazes vada bojajums var izraisit spradzienu; darbinstrumentam skarot udensvada cauruli, var tikt bojatas materialas vertibas un stradajosais var sanemt elektrisko triecienu)

DARBA LAIKA

Darba laika instrumenta radita troksha limenis var parsniegt 85 dB(A); lietojiet ausu aizsargus
- Nelietojiet ripzägi, ja uz tā nav nostiprināti visi paredzētie asmens aizsargi
- Nezagējiet loti mazus priekšmetus
- Nestradajet ar ripzagi, turot to virs galvas
Ja iestregst ripzaga asmens vai notiek jebkura cita mehaniska vai elektriska rakstura klume, nekavejoties izsledziet instrumentu un atvienojiet to no barojsa elektrotikla

PEC DARBA PABEIGSANAS

• Pirms instrumenta novietošanas izslédziet tā elektrodzineju un nogaidiet, lidz ir pilnigi apstajusās visas instrumenta kustigās dalas
• Pec ripzaga izslegsanas nemeginiet nobremzet zaga asmeni, izdarot uz to spiedenu sanu virziena

AKUMULATORI

• Komplekta ieklautais akumulators ir daneji uzladets (lai nodrošinatu pilnu akumulatora jaudu, pirms elektroinstrumenta pirmas izmantošanas reizes uzladējiet to pilnībā, izmantojot uzlades ierici)
• Izmantojiet tikai instrumenta piegades komplektä ietilpstoos akumulatorus un uzlades ierices

-SKIL akumulators: BR131***
-SKIL uzlades ierie: CR1*31***

• Nelietojiet bojatu akumulatoru; tas nekavejoties jänomaina
• Neizjauciet akumulatoru
• Neatstajiet instrumentu/akumulatoru lietū
• Pielaujama akparteja gaisa temperatura (instruments/ladetajs/akumulators):

-uzlades laikā 4...40°C
-darba laika -20...+50°C
-uzglabasanas laikā-20...+50°C

UZ INSTRUMENTA/AKUMULATORA ATTELOTSIMBOLUSKAIDROJUMS

③ Pirms izstradajuma lietošanas izlasiet tā lietošanas pamacibu
④ Nekadā gadijumā neievietojiet akumulatoru uguni, jo tas var izraisit sprādzienu
⑤ Uzglabajiet instrumentu, uzlades ierici un akumulatoru vietā, kur temperatura neparsniedz 50^
Neizmetiet elektroiekartas un baterijas ar sadzives materialus atkritumu

DARBS

• Akumulatora uzladešana

! izlasiet uzlades icerces komplekta ieklautos drojas lietoanas noteikumus un noradijumus

• Akumulatora iznemšana/ievietošana (2)
• Zaga asmens iestiprinašana ②

! iznemiet no instrumenta akumulatoru

-iznemiet seestura stienatslegu A no ripzaga nodalijuma B

-nospiediet darbvarpstas blokeesanas pogu C un turiet to, kamir izskruvejiet asmena skruvi,D pagriezot seestura stienatslegu A PULKSTENRADITAJU

VIRZIENA (= taja paša virziena, kā to norada uz zága, asmens attelotā bultina)

! darbvarpstas fiksejo so pogu C drikt nospiest tikai tad, kad instruments atrodas miera stavokli
-atlaidiet fiksjo so pogu C
-nonemiet paplaksni E

! nodrošiniet, lai abu paplakšnu noturvirsmas H butu nevainojami tiras un butu vérstas pret zaga asmeni

-lietojot sviru G, atveriet apaksejo asmens aizsargu F un, noturot to atvertu, ievietojiet zaga asmeni, sekojot, la ziaga asmens zobu versums un uz zaga asmens attelotas bultas virziens sakristu ar bultas virzenu, kas attelota uz ripzaga asmens augseja aizsarga
-atbrivojiet apaksejo asmens aizsargu F
-novietojiet paplaksni E uz zaga asmens
-nospiediet instrumenta darbvarpstas fiksejo so pogu C un, turot to nospiestu, ar pirkstiem pieskruejiet stiprino so skruvi un tad pievelciet to ar sesstura stienatslegu par 1/8 no pilna apgrieziena (sadi tiek panakta paplaksnu noturvismu izslidesana gadijuma, ja iestregst zaga asmens, noversot elektdzineja parslodzi un iespejamo zaga atsitenu) -atlaidiet fiksejo so pogu C

Zageshanas dziluma iestadisana (robezas no 0 lidz 54 mm) ⑦

-lai nodrosinatu optimalu apstrades kvalati, asmensnedrikst iziet caur zagejamo prieksmetu vairak, ka par 3 mm
-nedaudz atskruvejiet sparnskruvi J
-pacelot/nolaizot zaga pamatni K, iestadiet velamo zageshanas dzilumu atbilstosi indicatora L radijumiem uz skalas
-pievelciet sparnskruvi J

• Akumulatora uzlades pakapes indicators 8

-lai uzzinatu akumulatora uzlades limeni, nospiediet akumulatora limena raditaja pogu AC.

Zagesanas lenka iestadiisana (robezas no 0^ lidz 50^ ) -nedaudz atskruvejiet sparnskruvi M

-noliecot instrumentu sanu virziena, uzstadiet velamo zagesanas lenki atbilstoši indicatora N radijumiem uz skalas
-pievelciet sparnskruvi M

! veidojot slisos zagjumus, zagesanas dzilums neatabilst uz zagesanas dziluma skalas nolasamajai vertibai

Zaga asmens perpendicularities pbarde attieib a pret ripzaga pamatni 9

-iestadiet maksimalo zageshanas dzilumu un dostipriniet ripzaga pamatni K saja stavokli ⑦
-iestadiet zageesanas lenki 0^ un nostipriniet ripzaga pamatni
-ar sturena palidzibu parbaudiet zaga asmens perpendiculararitati attieciba pret ripzaga pamatnes apaksejo virsmu
-ja vajadziga regulešana, nedaudz atskruvejiet sparnskruvi M un izmantojiet regulešanas skruvi P, kā parādīts attelā

Regulejamszagejuma linjas vizieris Q 10

• kalpo, lai atvieglotu instrumenta vadi sanu pa ieprieks iezimetu zagejuma liniju
  -veidojot taisnos zagejumus ar lenki 0^ un slipos zagejumus ar lenki 45^ , vadieties pec atbilstoša zagejuma linjas viziera ierobojuma

! zāgēsanas laikā ripzāga pamatnes paplašinatajai dalai jāatrodas uz zāgējamā priekšmeta atbalstītās dalas

-var noregulet, lai pielagotu dazadus zaga asmens platumus, tacu iespejams, ka viana zaga asmens puse recentrejas, un sada gadijuma izvelieties, vai atkritumu materials atrodas asmens iekseja vai areja puse ⑩
! zāgējuma platumu nosaka nevis zāga asmens korpusa biezums, bet gan tā zobu izvērsuma platums
! lai parbauditu realas zagejuma linijas atbilstibu
ieprieš iezimetajai, pirms darba vienmer veiciet
izmeginajuma zagejumus

• Puteklu uzuksan ⑪

Lai putekju uzuksanai izmantotu putekjsuceju, rikojieties sadi

-pievienojiet instrumentam puteklsuceja adapteru R, kā paradits attela
-pievienojiet puteklu suceja sluteni puteklu suceja adapteram R

! darba laikā vadiet ripzāgi tā, lai puteklsucēja caurule netraucētu apaksejā asmens aizsarga parvietošanos vai zagëšanas procesu

Puteklu maiss

-pievienojiet puteklu maisu AD

Instrumenta darbinasana 11

-ievietojiet akumulatoru

-darba laika stingri turiet ripzagi ar abam rokam aiz rokturiem S un T

-uzsakot zageshanu, novietojiet instrumenta pamatnes prieksejo dalu uz zagjamā prieksmeta virsmas

! nodrosiniet, lai pirms ripzaga ieslegsanas asmens zobi nepieskartos zagejamajam prieksmetam

-iesledziet instrumentu, vispirms nospiezot pogu W (= drošibas sledzis bez fiksacijs) un pec tam nospiezot iesledzêja taustiu Y

!kontaktejiet instrumenta asmeni ar zagejamo prieksmetu tikai pec tam, kad ta asmens griesanas atrums ir sasniedzis nominalo vertibu

-ripzaga apaksejais asmens aizsargs F atveras automatiski, asmenim ieejot zagemaja prieksmeta (asmens aizsargs jaatver ar sviras G palidzibu tikai ipaos gadijumos, piemeram, veicot zageshanu ar asmens iegremdeesanu)

! nemēginiet darbinstrumentam piēmerot spēku (piēmērojiet vieglu un nepaṭrauktu spiedenu, lai izvairitos no asmens galu pārkarsanas)

! darba laika vienmér turiet instrumentu aiz pelekās
krasas noturvirsmas(ām)

-darba operacijas beigas, izsledziet instrumentu, atbrivojot iesledzeja taustinu Y

! pirms instrumenta pacelşanas no zgêjamā prieksmeta nogaidiet, lidz tā asmens pilnigi apstajas

• LED gaisma V ⑫ automatiski iesledzas, kad tiek aktivizets sledzis Y
• Akumulatora aizsardziba Izslédz instrumentu vai novérš darbarīka ieslēgšanos, kad

-slodze ir parak liela
-akumulatoratemperaturairarpus pielaujamas darbatemperaturas diapazona no -20 lidz +50^
-litija jonu akumulators ir gandriz sukss (lai aizsargatu, pret dzilo izladi)
! pēc instrumenta automātiskas izsēgšanās
nedrīkst spiest tā iesēdžēju, jo tā var sabojāt
akumulatoru

PRAKTISKI PADOMI

Lai noverstu zagejama prieksmeta virsmas plaisaesanu, to ieteicams novietot ta, lai prieksmeta dekorativa puse (virspuse) butu versta lejup
Lietojiet tikai asus zaga asmenus, kuru tips atbilst zagejama materiala ipasibam un apstrades veidam 13

-zagjuma kvalati iespejams uzlabot, lietojot zaga asmeni ar palielinatu zobu skaitu
-zaga asmeni ar cielmetala zobiem saglaba darbam nepiecesamo asumu lidz 30 reizem ilgak, neka parastapita zaga asmeni

• Paralela vadote Z 14

-ir paredzeta precizu zagejumu veidosanai paraleli zagejama prieksmeta malai
-ir dostiprinama jebkura instrumenta puse

Paralelas vadotnes stavokla reguleşana

-nedaudz atskruvejiet sparnskruvi AA
-noregulejiet velamo zageesanas platumu, izmantojot paralelas vadotnes skalu (izmantojiet zagejuma linjas vizieri Q ka atsauci 0 punktam)
- PIEVELCIET sparnskruvi AA

legremedesanaszagesana 15

-iestadiet velamo zageshanas dzilumu
-nolieciet instrumentu uz prieksu, zagejuma linijas viziera Q jaatbilst uz detalias atzimetajai velamajai griezuma linijai
-lietojot sviru G, atveriet apaksejo asmens aizsargu F
-iesledziet ripzagi un tuviniet ta rotejo so asmeni
zagejama prieksmeta virsmai, laizot lejup instrumenta
aizmugurejo dalu un izmantojot ta prieksejo dalu ka
atbalsta punktu
-pakapeniskiiegremdejiet ripzaga asmenizagjamajaprieksmeta un vienlaikus saciet virzit instrumentu uzprieksu zagjuma virziena
-ripzaga asmenim ieejot apstradajamaja materiala, atlaidiet sviru G

! nekad nevelciet instrumentu atpakalvirziena

Liela izmera panelu zagesana 16

-atbalstiet prieksmetu zagejuma vietas tuvumā, novietojot uz gridas vaidarbgalda
I iestadiet velamo zagesanas dzilumu ar tadu\ aprekinu, lai asmens izietu cauri zagjamajam\ prieksmetam, bet neskarti virsmu, uz kuras\ balstas apstradajamais prieksmets
-gadijumā, ja taisna zagejuma veidosanai nav iespejams izmantot paralelo vadotni, pienaglojet vai citadi nostipriniet uz zagejama prieksmeta virsmas plakanu koka listi, ko zagesanas laika izmantojet ka vadotni, virzot gar to ripzaga pamatnes labo malu ⑦

• Papildu informaciju skatit时间内kla vietne www.skil.com

-saskañar Eiropas Savienibas direktivu 2012/19/ ES par nolietotajam elektriskajam un elektroniskajam iekartam un tās atspoguljumiem nacionalajā likumdośana, nolietotās elektroiekartas ir jāsavac, jaizjauc un janogādā otrreizejai pāstradei apkārtējai videi nekaitīgā veidā
-IPASS SIMBOLS ⑥ atgadina par nepiecesamibubizstradajumusutilizet videi nekaitigā veida

! pirms akumulatora utilizacijas ta kontakti jaaplime ar izolacijas lenti, lai nepie|autu issavienojuma rasanos starp tiem

TROKSNIS / VIBRACIJA

• Veicot merijumus atbilstosi EN 62841, šī instrumenta akustiskā spiediena limenis ir 91,0 dB(A), akustiskās jaudas limenis ir 102,0 dB(A) (nenoteiktība K = 3 dB), bet vibracija * (triaksīlā vektora summa; nenoteiktība K = 1.5 m/s²)
  *zagejot koku < 2,5m / s^2
  Vibracijas limenis ir noteikts, izmantojot standarta EN 62841 paredzeto proceduru; to var izmantot, lai salidzinatu instrumentus un provizoriski izvretetu vibracijas iedarbibu, lietojot instrumentu minetajiem merkiem

-instrumenta izmantošana citiem merkiem vai ar citiem
vai nepietiekami koptiem piederumiem var ieverojami
palielinat kopejo vibracijas iedarbibas pakapi
-laika periodi, kad instruments ir izslegts vai arir
ieslegts, tacute darbs ar to nenotiek, var ieverojami
samazinat kopejo vibracijas iedarbibas pakapi
! pasargajiet sevi no vibracijas iedarbibas, veicot
instrumenta un ta piederumu tehnisko apkopi,
noversot roku atdziisanu un pareizi organizejot
darbu

LT

Belaidis diskinis pjuklas

3520

IVADAS
