3520 AA - Безжична циркулярна резачка SKIL - Безплатно ръководство за потребителя

Марка	Skil
Модел	3520 AA
Тип продукт	Безжичен циркулярен трион
Захранване	Литиево-йонна батерия SKIL (модел BR1*31****)
Диаметър на диска	165 мм макс
Отвор на диска	16 мм
Максимална дълбочина на рязане	54 мм
Максимален ъгъл на скос	50°
Ниво на звуково налягане	91 dB(A)
Ниво на акустична мощност	102 dB(A)
Вибрация (рязане на дърво)	< 2,5 m/s²
Успореден водач	Да, регулируем
Система за прахоулавяне	Адаптер за прахосмукачка
LED индикатор	Да, осветление на зоната на рязане
Превключвател за безопасност	Да, предпазва от случайно стартиране
Блокировка на вала	За смяна на диска
Прибиране на шестограмен ключ	Интегриран в инструмента
Торба за прах	Не се доставя в стандартния комплект
Работна температура	-20°C до +50°C
Температура на зареждане	4°C до 40°C
Поддръжка	Редовно почиствайте вентилационните отвори и зоната около долния кожух; почиствайте диска след употреба
Ремонтопригодност	Ремонт от оторизиран сервиз на SKIL, използвайте оригинални части

Често задавани въпроси - 3520 AA SKIL

Как да инсталирате диска на триона на Skil 3520 AA?

Извадете батерията. Използвайте приложения шестограмен ключ, за да разхлабите болта на диска, като го завъртите по посока на часовниковата стрелка, докато държите натиснат бутона за блокиране на вала. Отстранете фланеца, отворете долния кожух с лоста, поставете диска (зъбите и стрелката да сочат в същата посока като стрелката на горния кожух), монтирайте отново фланеца и затегнете болта с допълнително 1/8 оборот.

Как се регулира дълбочината на рязане?

Разхлабете бутона за регулиране на дълбочината (J), повдигнете или спуснете основата (K) до желаната дълбочина (0-54 mm), като използвате индикатора (L). За перфектно рязане дискът трябва да излиза не повече от 3 mm под детайла. Затегнете отново бутона.

Как се регулира ъгълът на рязане?

Разхлабете бутона за регулиране на ъгъла (M), наклонете инструмента до желания ъгъл (0-50°), като използвате индикатора (N). Затегнете отново бутона. Имайте предвид, че показаната дълбочина на рязане е валидна само за рязане под 0°.

Как се използва успоредният водач?

Монтирайте успоредния водач (Z) отстрани на основата. Разхлабете бутона за регулиране (AA), настройте желаната ширина на рязане с помощта на скалата на водача, като използвате визьора (Q) като нулева референция. Затегнете отново бутона.

Как да почистите праха?

Монтирайте адаптера за прахосмукачка (R) на инструмента, след това свържете маркуча на вашата прахосмукачка. Уверете се, че маркучът не пречи на долния кожух или на рязането. Може да се използва и торба за прах (AD), но тя не се доставя в стандартния комплект.

Какво да правите при откат (kickback)?

Откатът се дължи на прищипан или неправилно подравнен диск. За да го избегнете, дръжте здраво триона с две ръце, застанете отстрани на диска, използвайте успореден водач, не използвайте тъпи дискове и поддържайте правилно големите детайли. При блокиране незабавно отпуснете спусъка и не изваждайте триона, докато дискът не спре напълно.

Как се зарежда батерията?

Използвайте само препоръчаното зарядно устройство SKIL (модел CR1*31***). Батерията е частично заредена при покупка; заредете я напълно преди първа употреба. Температурата на зареждане трябва да бъде между 4°C и 40°C. Следвайте инструкциите за безопасност, предоставени със зарядното.

Какви видове дискове мога да използвам?

Използвайте само дискове за трион с диаметър 165 mm и отвор 16 mm. Дисковете трябва да са от карбид или HSS? Инструкцията забранява използването на дискове от бързорежеща стомана (HSS). Използвайте дискове, съответстващи на стандарт EN 847-1 и маркирани по съответния начин. Никога не използвайте шлифовъчни дискове.

Как да почистите триона?

Преди всяко почистване извадете батерията. Редовно почиствайте вентилационните отвори (AB) със сгъстен въздух или четка. Поддържайте зоната около долния кожух (F) чиста, като отстранявате прах и стърготини. След всяка употреба почиствайте диска, особено ако е рязал смола.

Къде да ремонтирам инструмента?

Поверете ремонта само на оторизиран сервиз на SKIL. Не отваряйте инструмента сами. Върнете неразглобения инструмент с доказателство за покупка на търговеца или на най-близкия сервизен център на SKIL. Адресите са налични на www.skil.com.

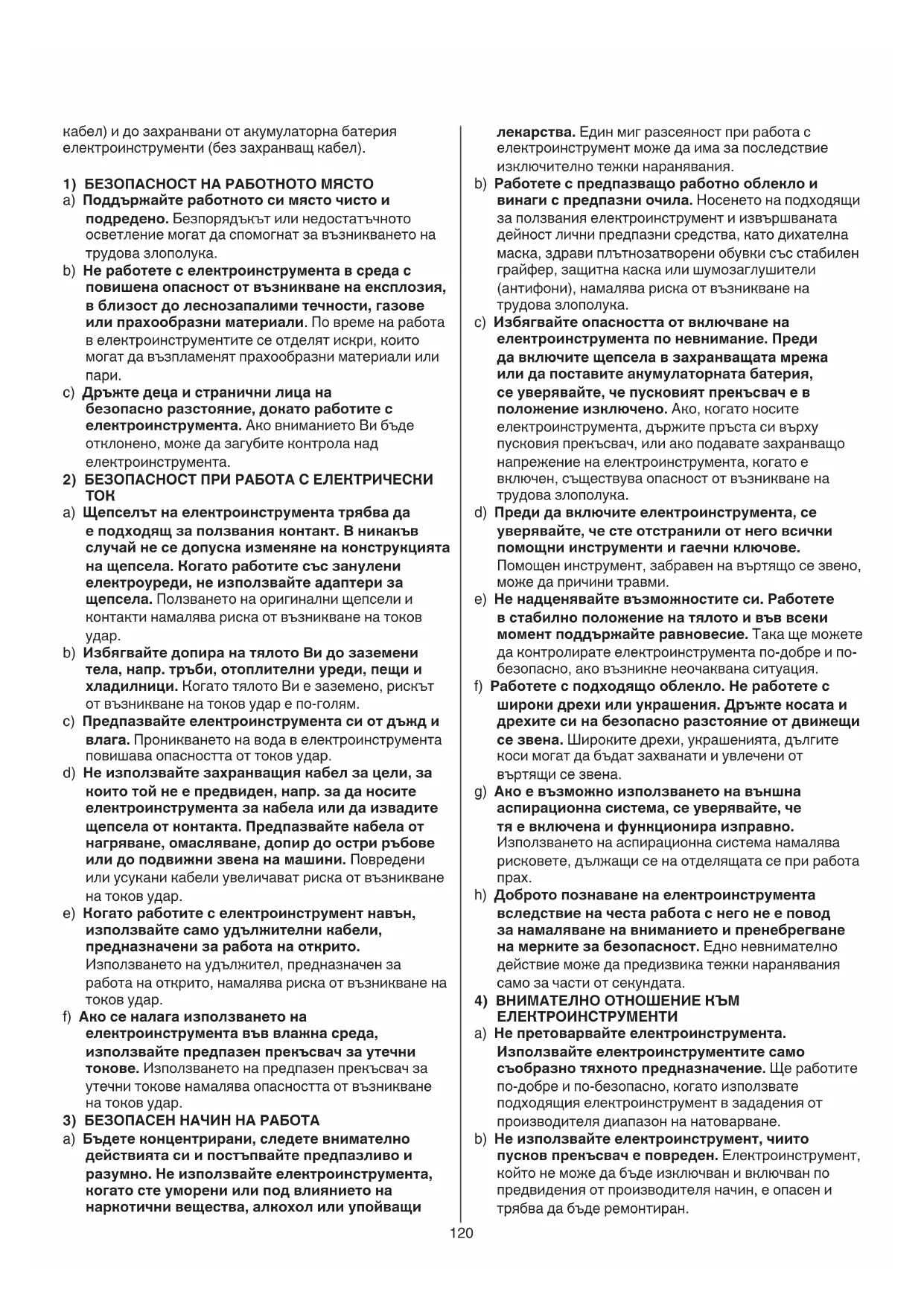

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 3520 AA SKIL

Плъно Вьрху обрабованядетаи

! ybepeTe ce, ye 3b6nte Ha cnprhnyra He ca

onpeHn B 06pa6oTBaHn DaTaHn

-BKIOUOte INHCTpyMeHTa, KaTO NpBPO HaTNCHeTe
