GEBRUIKSAANWIJZING 3520 AA SKIL

Oplaadbare cirkelzaag 3520

INTRODUCTIE

• Deze machine is bestemd voor het schulpen en afkorten van hout met een rechte zaaglijk tot onder een hoek van 50^
• Deze machine is Niet bedoeld voor professioneel gebruik
  Lees en bewaar deze gebruiksaanwijzing ③

A Zeskantsleutel
B Opbergplaats voor zeskantsleutel
C Asvergrendelknop
D Zaagbladbout
E Flens
F Onderste beschemkap
G Hendel voor openen onderste beschemkap
H Klemoppersvlak

J Knop voor instellen van zaagdiepte
K Voetplaat
L Aanwijzer zaagbladdiepte
M Knop voor instellen verstekhoek
N Aanwijzer verstekhoek
P Schroef voor instellen 90^ eindaanslag
Q Zaaglijnvizier
R Stofzuiigeraansluitstuk
S Handgreep acheer
T Handgreep voor
V LED-lamp
W Veiligheidsschakelaar
Y Trekkerschakelaar
Z Breedtegeleider
AA Knop voor instellen breedtegeleider
AB Ventilatie-openingen
AC Batterijniveau-indicator
AD Stofzak*
* NIET STANDAARD MEEGELEVERD

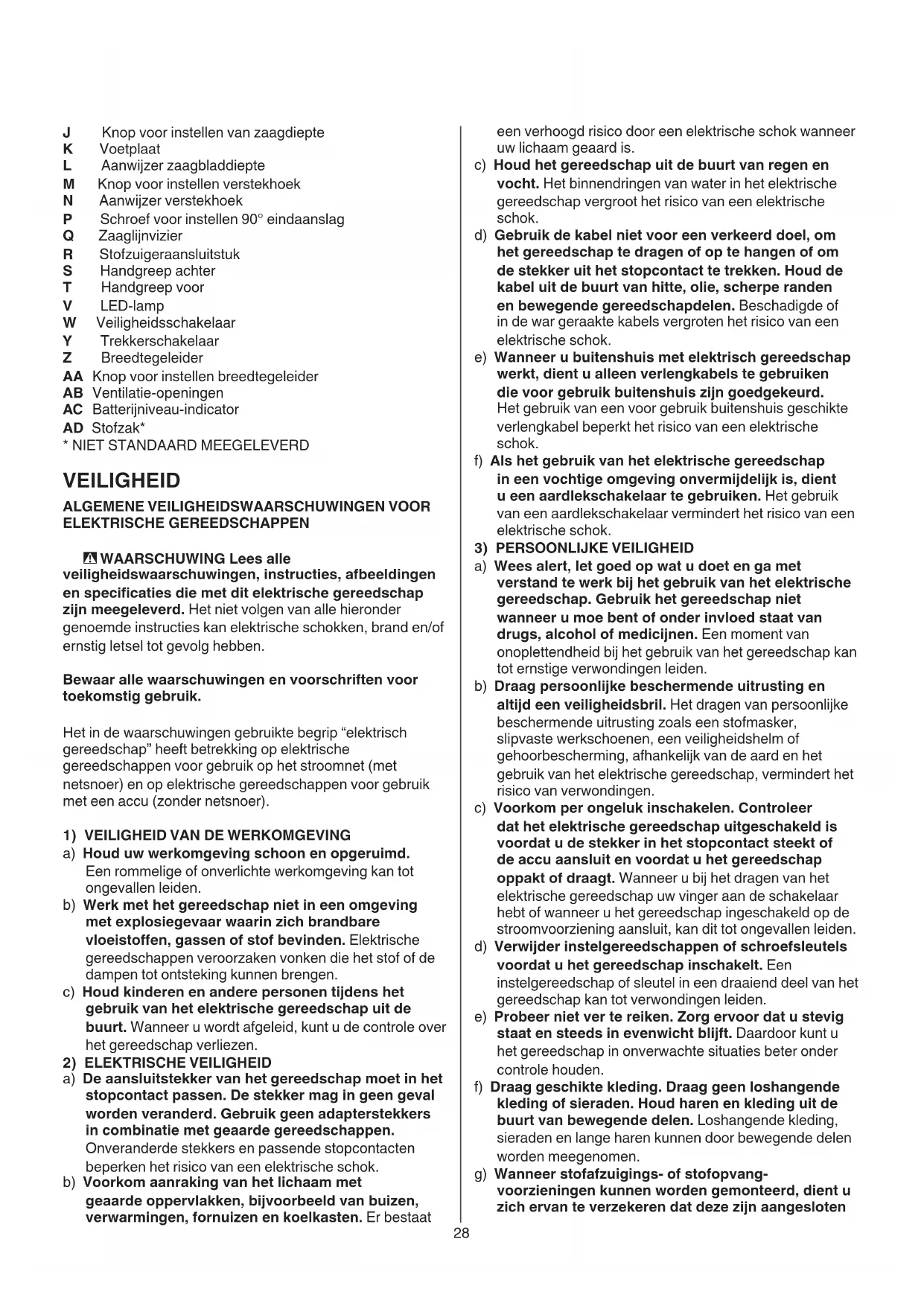

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die met dit elektrische gereedschap zichmeegeleverd. Het Niet volgen van alle hieronder genoemde instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gelebruik.

Het in de waarschuwingen gelebrekte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.
Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere Personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u worden afgeleid, kunt u de controle over het gereedschap verliezen.
a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) PERSOONLIJKVEVEILIGHEID

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld isvoordat u de stekker in het stopcontact steekt ofde accu aansluit en voordat u het gereedschapoppakt of draagt. Wanner u bij het dragen van hetelektrische gereedschap uw vinger aan de schakelaarhebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Probeer nicht ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g) Wanneer stofafzugings- of stofopvang- Voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een stofafzuiigbing beperkt het gevaar door stof.

h) Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en veriligheidsvoorschriften voor het gereedschap gaat negeren. Een onopletende handledan binnen een fractie van een seconde ernstig letsel verroorzaken.
4) GEBRUK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiligiger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zichn dat de werking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatuies veilig kan worden gehanteerd en bediend.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN
a) Laad accu's alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat

brandgevaar wanner deze met andere accu's worden gebrukt.
b) Gebruik alleen de waarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Voorkom aanraking van de nicht-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannenveroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
e) Gebruik accu of gereedschap nicht, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
f) Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of temperaturen boven 130^ kan een explosieveroorzaken.
g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.
6) SERVICE
a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
b) Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE CIRKELZAGEN

1) ZAAGMETHODE
a) GEVAAR: Houd uw handen uit de buurt van de zaagomgeving en het zaagblad. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de zaagmachine met beiden handen vasthoudt,+kennen uw handen Niet door het zaagblad verwond worden.
b) Reik nicht maar iets onder het werkstuk. De beschermkap kan u onder het werkstuk Niet beschermen gegen het zaagblad.
c) Stel de zaagdiepte in op de dikte van het werkstuk. Onder het werkstuk dient minder dan een volledige tand van de zaagbladtanden zichbaar te zijn.
d) Houd het te zagen werkstuk nooit in uw hand of op uw been vast. Zet het werkstuk in een stabiele opname vast. Het is belangrijk om het werkstuk goed te bevestigen, om het gevaar van contact met het lichaam,

vastklemmen van het zaagblad of verlies van de controte minimaliseren.

e) Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken (contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok)

f) Gebruik voor het afzagen van een langwerpig stuk hout algtd een breedtegeleider of eenrecht stuk hout als geleider. Daarmee wordt nauwkeuriger gezaagd en de kans op het verklemmen van het zaagblad verkleind.

g) Gebruik altijd zaagbladen met de juiste maat en met een passende vorm van het opnameboorgat (bijv. stervormig of rond). Zaagbladen die nicht bij de montagedelen van de zaagmachine passen, lopen nicht rond en leiden tot het verliezen van de controle.

h) Gebruik nooit beschadigde of Niet passende flenzen of bouten bij het zaagblad. De zaagbladflenzen en -bout zich special ontworpen voor uw zaag, voor optimale prestatie en veiligheidijdens het werk.

2) TERUGSLAG - OORZAKEN EN BIJBEHORENDE WAARSCHUWINGEN

• Terugslag is een plotselinge reactie op een vastgeklemd, vastgelopen of Niet goed uitgelijnd zaagblad, waardoor de zaag ongecontroleerucht het werkstuk omhoog richting gebruiker springt
• Indien het zaagblad vastgeklemd zit of vastloopt in de zich sluitende zaagsnede, blokkeert het blad en zorgt de reactie-kracht van de motor ervoor, dat de machine snel richting gebruiker terug springt
• Als het zaagblad in de zaagsnede verrormd raakt of Nietrecht in de zaagsnede loopt, kuren de zaagtanden aandechterkant van het zaagblad in de bovenste laag van het hout grijpen, met als gevolg dat het zaagblad uit dezaagsnede klimt en terug maar de gebruiker springt
• Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.
  a) Houd de zaag.altijd stevig met beiden handen vast en positioneer uw armen zodanig, dat u de krachten die ontstaan bij machine-terugslag kunt weerstaan. Positioneer uw lichaam aan een kant van het zaagblad, in ieder geval nicht opdezelfde lijn als het zaagblad.Terugslag kan ervoor zorgen,dat de zaag maar achteren springt, Maar terugslag-krachten kennen door de gebruiker gecontroleerd worden als de juiste voorzorgsmaatregelen in acht genomen worden.
  b) Laat de schakelaar los, indien het zaagblad vastloopt, of indien om een andere reden het zaagproces onderbroken worden, en houd de machine bewegingsloos in het materiaal totdat het zaagblad volkomen tot stilstand komt. Probeer nooit om de zaag uit het werkstuk te verwijderen, of trek de zaag nooit maar achteren als het zaagblad in beweging is, want anders ontstaat terugslag. Onderzoek en neem corrigerende maatregelen om de oorzaak van vastlopen van het zaagblad te elimineren. Vermijd het zagen in spijkers en schroeven.
  c) Plaats, bij het opnieuw starten van de machine als

1) FUNCTHE VAN ONDERSTE BESCHERMKAP

deze zich in het werkstuk bevindt, het zaagblad midden in de zaagsnede en controllerer of de zaagtanden Niet in het materiaal vastzitten. Als het zaagblad vastloopt, kan het uit het werkstuk lopen of een terugslag-reactie gehen als de machine opnieuw worden gestart.
d) Ondersteun grote panelen om het risico van vastklemmen en terugslaan van het zaagblad tot een minimum te beperken. Grote panelen hebben de neiging onder hun eigengewicht door te zakken. De steunpunter moeten aan beiden kanten onder het paneel geplaatst worden, vlakbij de zaagsnede en vlakbij de zijkant van het paneel.
e) Gebruik geen botte of beschadigde zaagbladen. Een onscherp of onjuist geplaatst zaagblad zorgt voor een smalle zaagsnede met groe wrijving, vastlopen van het zaagblad en machine-terugslag als gevolg.
f) De bedieningshendels voor het instellen van zaagdiepte en verstekhoek要去en stevig vastzitten, voordat u gaat zagen. Als de zaagblad-instelling verschuiftijdens het zagen, kan dit vastlopen van het zaagblad en machine-terugslag tot gevolg hebben.
g) Wees bijzonder voorzichtig bij zaagwerkzaamheden in bestaande muren of andereplaatsen zonder voldoende zich. Het invallende zaagblad kan bij zaagwerkzaamheden in Niet-zichtbare voorwerpen blokkeren en een terugslag veroorzaken.
a) Controller vór ieder gebruik of de onderste beschemkap op de juiste manier sluit. Gebruik de zaag Niet als de onderste beschemkap Niet vrij beweegt en/of Niet onmiddelijk sluit. De onderste beschemkap nooit in opengedraide positie vastklemen of vastbinden. Indien de zaag per ongeluk is gevallen, kan de onderste beschemkap verbogen zich. Trek de stekker uit het stopcontact, open de onderste beschemkap met zich hendel en zorg ervoor dat deze vrij beweegt en, onder alle hoeken en zaagdieptes, nicht het zaagblad noch ieder ander machinedeel raakt.
b) Controller of de veer van de onderste beschemkap functioneert. Als de beschemkap en de veer nicht juist functioneren,要去en zich voör gebruik gerepareerd worden. De onderste beschemkap kan traag functioneren als gevolg van beschadigde onderdelen, kleverige aanslag, of opeenhoping van zaagafval.
c) De onderste beschemkap dient alleen handmatig geopend te worden in geval van speciale zaagsnedes, zoals invalidzagen en samengestelde zaagsnedes. Open de onderste beschemkap met zich hendel en LAST deze los, zodra het zaagblad het materiaal bereikt. Bij alle andere zaagbewerkingen dient de onderste beschemkap automatisch open te gaan.
d) Houd alsijd in de gaten, dat de onderste beschemkap het zaagblad bedekt voordat u de zaag op een plank of vloer wegzet. Een onbeschermd draaiend zaagblad zal de zaag maar achefteren doebenbewegen, waar bij alles doorzagend wat hij op+zijn pad tegenkomt. Wees bewust van de tijd, die het zaagblad nodig heeft om te stoppen, nadat de schakelaar is losgelaten.

EXTRA VEILIGHEIDSVOORSCHRIFTEN

ALGEMEEN

• Deze machine mag nicht worden gebruikt door Personen ander de 16JAAR
• Deze machine is nicht geschikt voor nat-zagen
• Bewerk gegen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten
• Bepaalde soorten stof zich en geclassificeerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in ache
• Gebruike deze zaag Niet in combinatie met een zaagtafel
• Verwijder de batterij uit de machine voordat u instellen gen verandert of een accessoire verwisselt

ACCESSIONS

• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gebrukt
• Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specificaties, volgens EN 847-1 zijn gecontroleerd en overeenkomstig�n gemarkeerd
• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine
• Gebruik uitsluitend zaagbladen met een minimale diameter van 165 mm, een maximale diameter van 165 mm en een asgat van 16 mm
• Gebruik nooit HSS-Zaagbladen
• Gebruik nooit afbraam-/ (door)slijpschijven bij deze machine

VOOR GEBRUIK

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Verwijder, voordat u begint te zagen, alle obstakels zowel boven als onder het zaagvlak
• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steiger vast dan wanner het met de hand worden vastgehonden)
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie-of waterleidingbedrijf (contact met elektrische ledingen kan tot brande of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materieleschade en kan tot een elektrische schok leiden)

TIJDENS GEBRUIK

Tijdens het werkken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschemers
- Gebruik uw machine nooit zonder het originele beschermkapsysteme
- Probeer Niet om uitzonderlijkkleine werkstukken te zagen
- Werk Niet boven uw hoofd met de machine

• Schakel, in geval van blokkeren of elektrische of mechanische storing, de machine onmiddelijk uit en trek de stekker uit het stopcontact

NA GEBRUIK

• Als u de machine wegzet moet de motoruitgeschakeld zich en de bewegende delen tot stilstand zichen gekomen
• Na uitschakeling van uw cirkelzaagmachine, nooit een draaiend cirkelzaagblad stoppen door er aan derijkantiets tegenaan te drukken

BATTERIJEN

• De geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen,要去 u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)
• Gebruik uitsluitend de volgende batterijen en opladers voor deze machine

-SKIL-batterij:BR1*31***
-SKIL-oblader: CR131***

• Gebruik de batterij Niet, wonneer deze beschadigd is; verwang deze
  Haal de batterij Niet uit elkaar
• Stel machine/batterij Niet bloot aan regen
• Toegestane omgevingstemperatuur (machine/oplader/batterij):

-bij het laden 4...40°C
-bij het gebruik -20...+50°C
-bij opslag -20...+50°C

UITLEG VAN SYMBOLEN OP MACHINE/BATTERIJ

③ Lees de gebruiksaanwijzing voor gebruik
④ Batterijen exploden als zij in vuur worden gegood, dus verbrand de batterij in geen geval
⑤ Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur Niet hoger dan 50^ kan worden
⑥ Geef elektrisch gereedschap en batterijen nicht met het huisvuil mee

GEBRUIK

• Opladen batterij

! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de batterij ②
  Monteren van zaagblad ②

! verwijder de batterij uit de machine

-haal zeskantsleutel Auit opbergplaats B
-druk op asvergrendelknop C en houd deze ingedrukt terwijl u zaagblaboutD verwijdert door zeskantsleutel A RECHTSOM te draaien (in de richting van de pijl op het zaagblad)

! druk asvergrendelknop C alleen in als machine helemaal stilstaat

-laat asvergrendelknop C los
-verbinderflensE

! zorg ervoor, dat het klemoppervlak H van de flenzen perfect schoon is en maar het zaagblad wijst

-open onderste beschemkap F met hendel G en houd deze vast terwijl u het zaagblad monteert met de zaagtanden en de pijl op het zaagblad indezelfde richting wijzend als de pijl op de bovenste beschemkap
-lauf onderste beschemkap F los
-monteer flens E
-druk asvergrendelknop C in en houd deze vast terwijl

u de bout eerst handvast draait, en hem met de
zeskantsleutel nog 1/8 slag verder vasttrekt (zorgt voor
slippen van het zaagblad wonneer dit groe watstand
ondervindt, waardoor kans op overbelasting van de
motor en machine-terugslag kleiner worden)
-laat asvergrendelknop C los

• Instellen zaagdiepte (0-54 mm) -voer een optimale zaagsnede mag het zaagblad nicht更是 dan 3 mm onder het werkstuk uitsteken -draai knop J los -duw voet K omhoog/omlaag totdat gewenste zaagdiepte op schaal is ingesteld met behulp van aanwijzer L

-draai knop J vast

• Batterijniveau-indicator ⑧ -druk op de batterijniveau-indicatorknop AC om het huidige batterijniveau aan te gehen.

-Instellen verstekhoek (0 - 50^) ⑨ -draai knop M los -kantel machine totdat gewenste verstekhoek op schaal is ingesteld met behulp van aanwijzer N -draai knop M vast

! bij verstekzagen correspondiert de zaagdiepte Niet met de waarde op de zaagdiepte-schaal

• Contrôle 90^ verstekhoek ⑨ -stell voet K op maximale zaagdiepte in en zet deze vast ⑦

-stel verstkhoek op 0^ in en zet deze vast
-controleeer met een winkelhaak of hoek tussen zaagblad en onderkant voet 90^ is
-als bijstelling nodig is, knop M losdraaien, en instelschroef P gebruiken zoals weergegeven

• Verstelhaar zaaglijnvizier Q 10 -voor het langs de gewenste, op werkstuk aangegeven, zaaglijk geleiden van machine -gebruik voor een rechte 0^ zaagsnede of een 45^ verstekzaagsnede de betreffende individielijn

!aar brede gedeelte van voet op ondersteunde gedeelte van werkstuk rusten

-kan worden aangepast om tegemoet te komen aan verschillende zaagbladbreedtes, het kan城县en dat een kant van het zaagblad Niet goed aansluit, in welk geval u moet kiezen of het overtollige materiaal aan de binnen-of buitenzijde van het blad valt ⑩

! bredte van zaagsnede worden bepaald door dikte van zaagtanden en Niet door dikte van zaagblad zich

! altijd eerst uitproberen op een stuk afvalmaterialial

• Stofafzuiging ① Voor gebruik van stofzuiger -stofzigueraansluitstuk R zoals afgebeeld bevestigen -sluit stofziguerslang aan op adapter stofzuiger R

1! staat de stofzuigerslang nooit het openen van de beste beschermkap of het zagen belemmeren stofzak

-stofzak AD bevestigen

• Werken met de machine ⑪
• monteer batterij
• houd handgreep S altijd stevig met de ene en handgreep T stevig met de andere hand vast

-plaats machine met voorkant van voet goed vlak op het werkstuk

! zorg dat de zaagtanden het werkstuk Niet raken

-schakel uw machine aan door eerst knop W (= veiligheidsschakelaar, die nicht vastgezet kan worden) en daarna trekker Y in te drukken

! het zaagblad moet eerst op volle snelheid+zijn voordat u het in het werkstuk leidt

-beschemkap F opent automatisch als u het zaagblad in het werkstuk leidt (open beschemkap alleen handmatig met hendel G voor speciale zaagsnedes zoals invalid-zagen)

! forceer de machine nicht (oefen lichte en constante druk uit om oververhitting van de zaagbladpunten te voorkomen)

! houd de machine tijdens het werk alsijd vast bij het(de) grijs-gekleurde greepvlak(ken)

-schakel uw machine, na het maken van de zaagsnede,uit door trekker Y los te lately

! zorg ervoor, dat het zaagblad tot stilstand gekomen is, voordat u de machine van het werkstuk haalt

• LED-lamp V ⑫gaat automatisch branden bij het activeren van schakelaar Y

• Batterijbescherming Schakelt de machine uit of voorkomt dat de machine wordt aangezet, wanner

-de belasting te hoog is de batterijtemperatuur ligt nicht binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50^

-de lithium-ionbatterij bijna leeg is (ter bescheming gegen diepe ontlading)

! blij nicht op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden

TOEPASSINGSADVIES

Leg de goede kant van het werkstuk algijd waar beneden om splinteren tot een minimum te beperken

• Gebruikuitsluitend scherpe zaagbladen van het juiste type ⑬ -hoe meer tanden,des te beter de zaagsnede -zaagbladen met hardmetalen tanden blijven tot 30 maal langer scherp dan gewone zaagbladen

• Breedtegeleider Z 14 -voir het makeen van een precieze zaagsnede langsd erand van een werkstuk

-kan aan beiden kanten van de voet bevestigd worden instellen breedtegeleider

-draai knop AA los

-stell gewenste zaagbreedte in met behulp van schaal op breedtegeleider (gebruik zaaglijnvizier Q als 0-referentiepunt)

-draai knop AA vast

• Invalend zagen 15 -stell gewenste zaagdiepte in -kantel machineaar voren met zaaglijnvizier Q op een lijn met op werkstuk aangegeven gewenste zaaglijn -open onderste beschemkap F met hendel G

-schakel, net voordat u het zaagblad in het werkstuk leidt, de machine in en-Laat achterkant van machine geleidelijk zakken terwijl u voorkant van voet als "scharnier" gebruikt
-beweeg machine geleidelijk zowel maar beneden als waar voren
-zodra het zaagblad het materiaal bereikt, hendel G loslaten

! de machine nooit maar achefteren trekken

Zagen van groe panelen 16

-ondersteun paneel zich bij de zaagsnede op de grond, een tafel of een werkbank

! stel zaagdiepte zo in, dat u door paneel en nicht door de ondersteuning zaagt

• indien bredtegeleider de gewenste zaagbreedte nicht aankan, klem of spijker eenrecht stuk hout op werkstuk als een geleider, en gebruik de rechterkant van de voet gegen deze geleider ⑦
• Voor meer informatatie zich www.skil.com

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine altijd schoon (met name de ventilatieopeningen AB)

! verwijder voor het reinigen de batterijuit de machine

• Houd het gebied rondom de onderste beschemkap F ② altijd schoon (verwijder stof en splinters met behulp van perslucht of een borstel)
  Maak zaagblad onmiddellijk na gebruik schoon (met name als er hors of lijm op zit)

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden noch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen

• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtst bijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine nicht onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen
-symbool ⑥ zal u in het afdankstadium hieraan herinneren

! bescherm de batterij-contacten met stevig plankband voordat ze afgedankt worden, om kortsluiting te voorkomen

GELUID/VIBRATIE

Gemeten in navolging van EN 62841 is het geluidsdrukniveau van deze machine 91,0 dB(A) en het geluidsvermogensniveau 102,0 dB(A) (onzekerheid K = 3 dB), en de trilling (triax vector som; onzekerheid K = 1.5m / s^2)

*zagen van hout < 2,5 m/s²

• Het trillingsmenssieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de bloatstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen -gebruik van de machine voor andere toepasseningen, of met andere of slecht onderhoven accessoires, kan het bloatstellingsniveauaanzienlijk verhogen -wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het bloatstellingsniveauaanzienlijk reduceren ! bescherm uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhoven, uw handen warm te houden en uw werkwijze te organiseren

s

AB Fantele de ventilatie

AC Indicator nivel incarcare accumulator

aanTepa 3 npaxocmykaR
