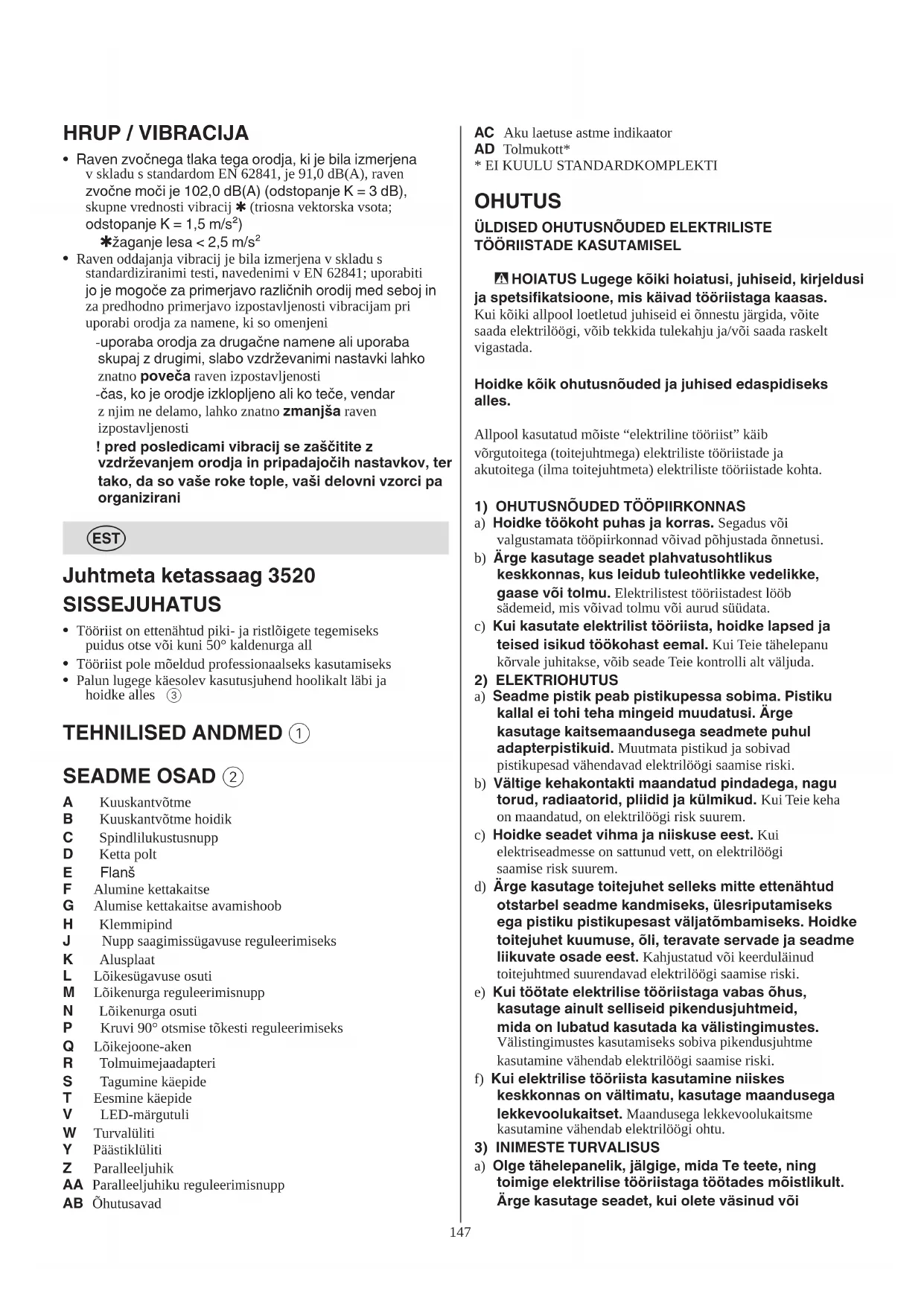

KASUTUSJUHEND 3520 AA SKIL

Pou oynou npalnks konns

• Töörist on ettenähtud piki- ja ristloigete tegemiseks puidus otse voi kuni 50^ kaldenurga all
  Töörist pole moeldud professionaalseks kasutamiseks
  Palun lugege kaesolev kasutusjuhend hoolikalt labi ja hoidke alles ③

TEHNILISED ANDMED ①

SEADME OSAD ②

A Kuuskantvotme
B Kuuskantvoitm hoidik
C Spindlilukustusnupp
D Ketta polt
E Flans
F Alumine kettakaitse
G Alumise kettakaitse avamishoob
H Klemmpind
J Nupp saagimissigavuse reguleerimiseks
K Alusplaat
L Lóikesugavuse osuti
M Löikenurga reguleerimisnupp
N Löikenurga osuti
P Kruvi 90^ otsmise tokesti reguleerimiseks
Q Lõikejoone-aken
R Tolmuimejaadapteri
S Tagumine käepide
T Eesmine käepide
V LED-margutuli
W Turvaluliti
Y Paastikuliti
Z Paralleeljuhik
AA Paralleeljuhiku reguleerimisnupp
AB Ohutusavad

AC Aku laetuse astme indikaator

AD Tolmukott*

• EI KUULU STANDARDSKOMPLEKTI

OHUTUS

ÜLDISED OHUTUSNOUDED ELEKTRILISTE TÖÖRISTADE KASUTAMISEL

HOIATUS Lugege koiki hoiatus, juhiseid, kirjeldusi ja spetsifikatsioone, mis kaivad tooriistaga kaasas. Kui koiki allpool loetletud juhiseid ei onnestu jargida, voite saada elektriloggi, vob tekkida tulekahju ja/voi saada raskelt vigastada.

Hoidke kōik ohutusnōued ja juhised edaspidiseks alles.

Allpool kasutatud moiste "elektriline toorist" käib vorgutoitega (toitejuhtmega) elektriliste tooristade ja akutoitega (ilma toitejuhtmeta) elektriliste tooristade kohta.

1) OHUTUSNOUDED TÖÖPIARKONNAS
a) Hoidke tokoht puhas ja korras. Segadus voi valgustamata too piirkonnad voivad pohjustada onnetusi.
b) Arge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suudata.
c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud toökohast eemal. Kui Teie tahelepanu körvale juhitakse, vöib seade Teie kontrolli alt väljuda.
2) ELEKTRIOHUTUS
a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavid elektrilogsi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilögi risk suurem.
c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilogisi saamise risk suurem.
d) Arge kasutage toitejuhet selleks mitte ettenahtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast valjatombamiseks. Hoidke toitejuhet kuumuse, oli, teravate servade ja seadme liikuvate osade eest. Kahjustatud voi keerdulainud toitejuhtmed surendavad elektrilögi saamise riski.
e) Kui tootate elektrilise tooriistaga vabas ohus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektrloogi saamise riski.
f) Kui elektrilise tooriista kasutamine niiskes keskkonnas on valtimatu, kasutage maandusega lekkevooolukaiset. Maandusegalekkevooolukaisme kasutamine vahendab elektrloogiohtu.
3) INIMESTE TURVALISUS
a) Olge tahelepanelik, jalgige, mida Te teete, ning toimige elektrilise tooriistaga tootades moistlikult. Arge kasutage seadet, kui olete vasinud voi

uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada tosiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver voi kuulmiskaitsevahendid, kandmine -soltuvalt elektrilise tooriista tuubist ja kasutusalast - vahendab vigastuste riski.
c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestostmist ja kandmist veenduge, et elektriline tooriist on välja lulitatud. Kui hoiate elektrilise tooriista kandmisel sorme lultil voi ühendate vooluvörku sisselulitatud seadme, voivad tagajäreks olla onnetused.
d) Enne seadme sisselulitamist eemaldage selle küljest reguleerimis- ja nutrivotmed. Seadme pörleva osa küljes olev reguleerimis- voi nutrivoti voib pöhjustada vigastusi.
e) Arge hinnake end üle. Vötke stabilne toöasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed ja roivad seadme liikuvatest osatest eemal. Lotendavad riided, ehted voi pikad juuksed voivad sattuda seadme liikuvate osade vahele.
g) Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks oigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud ohte.
h) Arge muutuge tooriista sagedasest kasutamisest hooletuks ja arge eirake ohutusnoudeid. Holetus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KASISETMEINE JA KASUTAMINE
a) Arge koormake seadet üle. Kasutage to tegemiseks selleks ettenahtud elektrilist tooriista. Sobiva elektrilise tooriistaga toitate paremini ja turvalisemalt ettenahtud voimsusvahemikus.
b) Arge kasutage elektrilist tooriista, mille luliti on rikkis. Elektriline tooriist, mida ei ole enam voimalik sisse ja valja lulitada, on ohtlik ning seda tuleb remontida.
c) Tömmake pistik pistikupesast valja ja/vo i eemaldage seadmest aku, kui on eemadatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinou valdib seadme tahtmatut kaivitamist.
d) Kasutusvalisel ajal hoidke elektrilisi tooriistu lasstele kattesaamatult. Arge laske seadet kasutada isikutel,kes seda ei tunne voi pole siintoodud juhiseid lugenud. Kogenematute kasutajate kaes kujutavad elektrilised tooriistad ohtu.
e) Hoolitsege elektriliste tooriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega moned osad ei ole katki voi sel määral kahjustatud, et voiksid mojutada seadme tookindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude onnetuste pohjuseks on halvasti hooldatud elektrilised tooriistad.

f) Hoidke Ioiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate loikeservadega Ioiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures tootingimuste ja teostatava too iseloomuga. Elektriliste tooriistade kasutamine mitte ettenahtud otstarbel voib pohjustada ohtlikke olukordi.
h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja märdeainetest. Libedad käepidemed ja haardepinnad ei luba töriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
5) AKUTOÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE
a) Laadige akusid ainult tootja poolt sooavitatud akulaadijatega. Akulaadija, mis sobib teatud tuupi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.
b) Kasutage elektrilistes töoriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine voib pohjustada vigastusi ja talekahjuohtu.
c) Hoidke kasutusel mitteolevad akud eemal
kirjaklambritest, muntidest, vötmetest, naeltest,
kruvidest voi teistest väikestest metallesemetest,
mis vöivad kontaktid omavahel ühendada.
Akukontaktide vahel tekkiva lühise tagajäreks vöivad ollapôletused voi tulekahju.
d) Väärkasutuse korral vöib akuvedelik valja voolata. Vältrige Sellega kokkupuudet. Juhuslik kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pördruge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahaïritti suvi voi pletalusi.
e) Arge kasutage akut ega tööriista, mis on kahjustada saanud voi mida on modifitseeritud. Kahjustada saanud voi modifitseeritud akud voivad pöhjustada tulekahu, plahvaturse, kehavigastusi ja varalist kahu.
f) Kaitske akut ja elektrilist tooriista leekide ja väga körgete temperatuuride eest. Kokkupuude leekidega vöi üle 130^ temperatuuriga vöib pöhjustada plahvatuse.
g) Järgige koiki laadimisjuhiseid ja arge laadige akut valjaspool juhistes märatletud temperatuurivahemikku. Nouetele mittevastav laadimine voi laadimine valjaspool ettenahtud temperatuurivahemikku voib akut kahjustada ja suurendada tulekahju ohtu.
6) TEENINDUS
a) Laske seadet parandada ainult kvalitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme pusimise turvalisena.
b) Arge kunagi käidelge kahjustada saanud akusid. Akusid voivad käidelda vaid tootja esindajad vöi volitud hooldekeskuse tötajad.

OHUHOIATUSED JUHTMETA TIKKSAAGIDE PUHUL

1) SAAGIMINE
a) ETTEVAATUST: Arge viige omaskasiagimispirkonda ja saeketta lahedusse. Hoidke teise kaega lisakäepidemest voimootorikorpusest. Kui hoiate saagi molema kaega, ei saa saeketas Teie kasi vigastada.

b) Arge viige katt tooriku alla. Tooriku all ei saa kettakaitse Teid saeketta eest kaitsta.
c) Kohandage liokesugavus tooriku paksusega. Tooriku all peaks olemsa saaketast naha vahem kui taishamba ulatuses.
d) Arge hoidke saetavat toorikut kunagi kaes ega polveal. Kinnitage toorik stabiilsele alusele. Tooriku kinnitamine on oluline, et via kehaga kokkupuute, saeketta kinnikiildumise ja seadme üle kontrolli kaotuse oht miinimumini.
e) Kui on oht, et tarvik voib puutuda kokku varjatud elektrijuhtmega, tuleb elektrilist tooriista hoida ainult isoleeritud käepidemetest (kokkupuude pinge all oleva juhtmega voib tekitada pinge seadme metallosades ja pohjustada elektrilöogi)
f) Pikisaagimisel kasutage alati paralleeljuhikut voi juhtlauda. See suurendab loike tapsust ja vahendab saeketta kinnikiildumise ohtu.
g) Kasutage alati oige suuruse ja siseava labimoduga saekettaid (nt tahekujulisi voi umaraid). Saekettad, mis saega ei sobi, poorlevad ebauhtlaselt ja pohjustavad kontrolli kaotuse seadme üle.
h) Arge kunagi kasutage kahjustatud voi mittesobivaid saeketta seibe voi polte. Saeketta seibid ja poldid on konstrueeritud spetsiaalselt Teie sae jaoks, tagamaks optimaalset joudlust ja toohutust.
2) TAGASILÖK - PÖHJUSED JA ASJAOMASED OHUTUSNOUDED

• Tagasilök on sae ootamatu vastureaktsoon, mis tekib, kui saeketas on kinnikiildunud, kōverdunud vōi selle liikumine on takistatud ning mille tagajärjel tōuseb saag kontrollmatult toeddavast detailist valja ja "huppab" sae kasutaja poole
  Kui sulguv Ioikejalg saeketta kinni kiilub voi selle liikumist takistab, aeglustub saeketta poorlemine ja mootori vastumooju tulemusel liigub saag kiiresti kasutaja poole
  Kui saeketas loikamisel vaandub voi koverdub,voivad saeketta tagumised hambad takerduda puidu pealmisse kihti, mille tagajarjel tuleb saeketas loikejalest valja ja "huppab"tagasi sae kasutaja poole
• Tagasilök on seadme vale vöi ebaöige kasutuse tagajärg. Tagasilöki saab sobivate ettevaatusabinöude rakendamisega ära hoida.
  a) Hoidke saagi tugevalt molema käega ja asetage kaed selliselt, et suudaksite seista vastu tagasilögiga kaasnevatele joududele. Seiske nii, et Teie keha oleks saekettast parental voi vasakul, kuid mitte sellega uhel joonel. Tagasilögi mojul voib saag "hupata" tagasi, kuid kasutajal on voimalik tagasilögiga kaasnevaid joude kontrollida, vottes tarvitusele sobivad ettevaatusabinoud.
  b) Saeketta kinnikiildumisel voi lioke katkestamisel mingil pohjusel vabastage luliti ja hoidke saagi liikumatult materjali sees, kuni saeketas taiilikult seiskub. Arge kunagi puudke eemaldada saagi toedeldavast materjalist voi tommata saagi tagasi, kui saeketas poorleb voib toimuda tagasilok. Uurige olukorda ja voitke tarvitusele meetmed, et korvaldada saeketta kinnikiildumise pohjus. Valtige naelte voi kruvide saagimist.
  c) Kui käivitate tooriku sees olevat saagi, sattige saag Iöikejälje keskele ja kontrollige, et saehambad ei haarduks materjali. Kinnikiildunud saeketas voib likuda

üles vōi tekitada tagasilöögi, kui saag uuesti käivitatakse.

d) Toestage suured plaadid, et piirata saeketta kinnikiildumise ja tagasilögi ohtu miiminumini.
Suured plaacid kipuvad omaenda kaalu all painduma.
Toestused tuleb paigutada plaadi alla mõlemale küljele,
Iöikejoone lahedale ja plaadi serva ärde.
e) Arge kasutage nuri voi kahjustatud saketast.
Teritamata voi valesti paigaldatud saekesttast tekib kitsas Iokejalg, mis pohjustab liigset hordumist, saeketta kinnikiildumist ja tagasilooke.
f) Enne Ioke tegemist peavad Iokesugavuse ja-nurga reguleerimise lukustushoovad olema kindlalt kinnitatud. Kui saeketta seadistused saagimise ajal muutuvad, viob see pohjustada kinnikiildumise ja tagasilooqi.
g) Olge eriti ettevaatlik loigete tegemisel seintesse ja teistesse varjatud kohtadesse. Uputatav saeketas voib varjatud objektide saagimisel kinni kiiluda ja tagasilooigi pohjustada..
1) ALUMISE KETTAKAITSME FUNKTSIOON
a) Iga kord enne kasutamist kontrollige, et alumine kettakaitse sulguks korralikult. Arge kasutage saagi, kui alumine kettakaitse ei liigu vabalt ega sulgu koheselt. Alumist kettakaitset ei tohi avatud asendis kinni kiiluda. Kui saag kogemata maha kukub, voib alumine kettakaitse vaanduda. Eemaldage seade vooluvorgust, tostke alumine kettakaitse tagasitommatavast kaepidemest ules ning veenduge, et see liigub vabalt ja ei puuduta saeketast ega muid detaile mistahes loikenurkade ja -sugavuste juures.
b) Kontrollige alumise kettakaitsme vedru funktsioneerimist. Kui kettakaitse ja selle vedru ei funktsioneeri korralikult, tuleb need enne kasutamist parandada. Kahjustatud osade, kleepuvate sadestuste voi mustuse kuhjumise tottu vob alumine kettakaitse toimida aeglaselt.
c) Alumist kettakaitset tuleks käsitsi tagasi tommata ainult erilöigete nagu "uputusloiked" ja liitloiked tegemiseks. Tostke alumine kettakaitse tagasitommatavast kä Epidemest üles ja vabastage alumine kettakaitse niipea, kui saeketas tungib materjali sisse. Kokiide muude saagimistoode ajal peaks alumine kettakaitse toimima automaatelt.
d) Enne sae asetamist toöpingile vöi pörandale jälgige alati, et saeketas on alumise kettakaitsmega kaetud. Kaitsmata, vabajooksul saeketas pöhjustab sae liikumise tagasi, lõigates koike, mis selle teele jaab. Pörake tāhelepanu ajavahemikule, mis kulub lūlti vabastamisest saeketta seiskumiseni.

TAIENDAVAD OHUTUSNOUDED

ÜLDIST

Tööriista kasutaja peab olemavahemalt 16 aastat vana
- Töörliest ei sobi marglöigete tegemiseks
Asbestisisaldava materjali tottlemine on keelatud (asbest voib tekitada vahki)
Värviga kaetud juhtmed, moned puiduliigid, mineraalid ja metall eraldavad tolu, mis voib olla kahjulik (kokkupuude tolmuga voi selle sissehingamine voib seadme kasutajal voi laheduses viibivatel inimestel pohjustada allergilisi reaktsoone ja/voi hingamisteede haigusi); kandke tolmumaski ja vajaduse korral

töotage külgeühendatava tolmueemaldusseadmega

• Teatud tuupi tolm on klassifitseritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral tootage kulgeuhendatava tolmueemaldusseadmega
  Erinevate materjalide toottlemisel tekkiva tolmu kaitlemisel tuleb jargida kehtivaid noueid
• Arge kasutage seda saagi koos saelauaga
• Enne toöriista reguleerimist või tarvikute vahetust võtke aku valja

TARVIKUD

• SKIL tagab seadme häireteta too uksnes originaaltarvikute kasutamisel
• Kasutage üksnes saekettaid, mis vastavad käesolevas kasutusjuhendis esitatud andmetele ja mis on kontrollitud ja tāhistatud vastavalt standardile EN 847-1
• Kasutage vaid neid tarvikuid, mille lubatud poorete arv on vahemalt sama suur nagu maksimaalsed tuhikäigupöörded
• Kasutage ainult vahemalt 165 mm ja maksimaalselt 165 mm labimoduga saetera spindliavaga 16 mm
• Kiirloiketerasest (HSS) saaketaste kasutamine on keelatud
• Arge kunagi kasutage Selles toöriistas lihvmis-/ Iöikekettaid

ENNE KASUTAMIST

Vältrige toedeldavas esemes olevatest kruvidest, naeltest vms pohjustatud kahjustusi; eemaldage need enne to alustamist
- Enne saagimise alustamist eemaldage koki nii töodeldava materjali peal- kui allpool löikejoonel asuvad takistused
Fikseerige toorik (fiksaatoriga kinnitatud voi kruustangide vahele pandud toorik pusib kindlamini paigal kui lihtsalt kaega hoides)
- Varjatult paiknevate elektrijuhtmete, gaasi- voi veetorude avastamiseks kasutage sobivaid otsimisseadmeid voi põrduge kohliku elektrigaasi- voi vee-ettevõtte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektrilögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahu voi elektrilögioht)

KASUTAMISE AJAL

• Töotamise ajal vöib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid
• Arge kunagi kasutage tooriista ilma originaalkaitseseadisteta
• Arge püdke saagida väga väikeseid toorikuid
• Arge toötag toöriistaga, hoides seda pea kohl
  Tööriista blokeerumisel voi elektrilise voi mehhaanilise törke korral lulitage see viivitamatult valja ning eemaldage pistik vooluvörgust

PARAST KASUTAMIST

• Enne tooriista juarest lahkumist lulitage see valja ning oodake, kuni selle likuvad osad on taelikult seiskunud
• Pärast ketassae valjalulitamist arge kunagi peatagesaeketta poorlemist kulgsurveya

AKUD

• Kaasasolev aku on osaliselt laetud (aku taisjoudluse tagamiseks laadige aku enne elektrilise tooriista esimest kasutamist akulaadijas korralikult tais)
• Kasutage selle tooriistaga ainult jargmiseid akusid ja laadijaid

-SKILIaku:BR1*31***

-SKILI laadija: CR131**

• Arge kasutage kahjustatud akusid, vaid vahetage need välja
• Arge vötke akut lahti
• Arge jatke tooriista/akut vihma katte
• Umbritseva keskkonna lubatud temperatuur (tööriista/laadijat/akut):

-laadimisel 4...40°C
-töotamisel-20...+50°C
-saillitamisel-20...+50°C

TÖÖRlISTAL/AKUL OLEVATE SÜMBOLITE SELGITUS

③ Enne kasutamist tutvuge kasutusjuhendiga
Tulle visatud akud plahvatavad, seeparast ei tohi akut mingil pohjusel poletada
⑤ Hoidke tooriista/laadjat/akut toatemperatuuril vahemikus 0^ kuni 50^
6 Arge visake kasutuskolmatuks muutunud elektrilisi tooristu ja patareisid ara koos olmejäatmetega

KASUTAMINE

• Aku laadimine
  ! lugege laadijaga kaasasolevaid ohutushoiatusi ja juhiseid
• Aku eemaldamine/paigaldamine ②
  Saeterpaigaldamine ②

! eemaldage aku seadmist

KELLAOSUTI SUUNAS (= samas suunas nagu naitab saelehele trukitud nool)

! spindlilukustusnupule C tohib vajutada ainult siis, kui seade ei tota

-vabastage spindilukustusnupp C
-eemaldage flans E

! jalgige, et flanside klemmpinnad H oleksid täesti puhtad ja suunatud vastu saketast

-avage alumine kettakaitse F hoova G abil ja hoidke seda avatuna; samal ajal paigaldage saeketas, jalgides, et saeketta hammaste ja kettal oleva noole suund uhtiksid ülemisel kettakaitsel oleva noole suunaga
-vabastage alumine kettakaitse F
-paigaldage flans E
-vajutage spindilukustusnupule C ja hoidke seda all, samal ajal pingutage ketta polti kuiskantvotmega 1/8 poorde ulatuses (tagab saeketta libisemise kokkupuutel suure takistusega, vahendades mootori ulekoormust ja sae tagasilooki)
-vabastage spindilukustusnupp C

• Löikesügavuse reguleerimine (0-54 mm) ⑦

-optimaalse loikekvaliteedi tagamiseks ei tohiks saeketas ulatuda tooriku alt valja rohkem kui 3 mm
-lodvendage nupp J
-tostke/langetage alusplaati K, kuni skaalale (osuti L)
ilmub soovitud loikesugavirus
-pingutage nupp J

• Aku laetuse astme naidik ⑧
  -vajutage aku taitetaseme nuppu AC, et naha akutaitetaset antud hetkel.
• Löikenurga reguleerimine (0 - 50^) ⑨
  -iodvendage nupp M
  -kallutage tooriista, kuni skaalale (osuti N) ilmub soovitud loikenurk

-pingutage nupp M

! diagonalloike puhul ei vasta loikesugavuse
skaalal naidatud vaartus tegelikule
loikesugavusele

90° löikenurga kontrollimine ⑨

• reguleerige alusplaat K maksimaalsele lokesugavusele ja pingutage ⑦

-reguleerige loikenurk vaartusele 0^ ja pingutage

1-kontrollige nurgamöddikuga, kas saeketta ja alusplaadii
pōhja vaheline nurk on 90°

-reguleerimisvajaduse korral, lodvendage nupp M ja kasutage reguleerimiskruvi P, nagu naidatud joonisel

Reguleeritavloikejoone-akenQ 10

-töörästa tappeks juhtimiseks moöda toödeldavale esemele margitud lõikejoont

diagonaloike puhul kasutage vastavaid naitjooni

! suurrem osa alusplaadist peaks asuma toedeldava eseme toetatud osal

-saab reguleerida erineva laiusega saeteradega sobivaks, aga kui juhtub, et uks saeteradest ei joondu oigesti, saate valida, kas jaatmed on tera 10 sise- voi valiskuljel

! lõikelaiuse määrab saehammaste laius, aga mitte saeketta paksus

!kehke alati kõigepealt proovilöige, et kontrollida tegelikku lõikejoont

• Tolmu eemaldamine ⑪

Tolmuimeja kasutamisel

-paigaldage tolmuimeja adapter R nagu joonisel naidatud

-uhendage tolmuimeja voolik tolmuimeja adapteriga R

! jälgige, et tolmuimeja voolik ei tõkestaks kunagi alumise kettakaitsme funktsioneerimist ega takistaks saagimistööd

Tolmukott

-hoidke alati tugevalt uhe kaega käepidemest S ja teise kaega tugevalt käepidemest T

-asetage toöriist alusplaadi esiservaga tasaselt toorikule

! veenduge, et saeketta hambad ei ole toorikusse haakunud

-lulitage toorist sisse, vajutades kogepealt nupule W (= turvaluli, mida pole voimalik lukustada) ja siis vajutagesisse luliti Y

! enne saeketta viimist toedeldavasse materjali peab saag saavutama taskiruse

-alumine kettakaitse F avaneb automaatsetl, kui saeketas viiakse toodeldavasse materjali (avage alumine kettakaitse kasitsi ainult eriliste loigete nagu "uputusloigete" korral; selleks kasutage hooba G)

! arge koormake toorista ule (jalgige, et surve oleks kerge ja pidev, et valtida loiketera otsteulekuumenemist)

! töotamise ajal hoidke tooriista kinni korpuse ja käepideme halli varvi osadest

-parast loike lopetamist lulitage tooriist valja, vabastades luliti Y

! enne töriista eemaldamist toorikust veenduge, et saeketas on täielikult seiskunud

LED-margutuli V ⑫ suttib luliti Y aktiveerimisel automaatsetl

• Aku kaitse

Lulitab tooriista valja voi takistab tooriista käivitamist, kui -koormus on liiga korge

-aku temperatuur ei ole lubatud totemperatuuri vahemiku -20 kuni +50^ pires

-litium-ionaku on peaaegu tuhi (et kaitsta ülemäärase tuhjenemise eest)

! arge vajutage enam lulitle (sisse/valja), kui tooriist on end automaatset valja lulitanud, sest see voib akut kahjustada

TOOJUHISED

• Asetage tödeldav esel ati ilusama poolega allapoole, et viia materjalikahjustused miiminumini

• Kasutage üksnes öiget tuüpi teravaid saekesttaid 13 -loikekvaliteet paraneb saeketta hammaste arvu suurenedes

-kovasulam-saaketaste kasutusiga on vorreldes tavaliste saketastega kuni 30 korda pikem

• Paralleeluhik Z 14

-täpsete lõigete tegemiseks piki tooriku ärt

-voimalik kinnitada alusplaadi molema kulje kulge

Paralleeljuhiku regulateirime

-lodvendage nupp AA

-reguleerige paralleeljuhik skeala abil soovitud

loikelaiusele (kasutage 0-punkti tahistamiseks aken Q)

-pingutage nupp AA

• Uputusloiked 15

-maarake kindlaks soovitud loikesugavus

-kallutage tooriista ette, hoides et aken Q toorikule margitud Iiokejoonega kohakuti

-avage alumine kettakaitse F hoova G abil

-veidi enne saeketta sisenemist materjali lulitage tooriist sisse ning langetage aeglaselt tooriista tagumist osa, kasutades toetuspunktina alusplaadi esiserva

-langetage tooriista vahehaaval ja lukake samal ajal ettepoole

-niipea kui saeketas siseneb toorikusse, vabastage hoob G

!ärge kunagi tommake tõriista tagasisuunas

! reguleerige lõikesugavirus selliselt, et te saete LABi plaadi, kuid ei kahjusta tugesid

-kui paralleeljuhikuga pole voimalik soovitud laiuses saagida, kinnitage toorikule (pitskruvide voi naelte abil) sae juhtimist holbustav sirge puulist ning juhtige saagi paremalusplaadi aarega moeda seda 17

• Lisateavet lugege Aadressilt www.skil.com

HOOLDUS/TEENINDUS

• Töörist pole moeldud professionaalseks kasutamiseks

• Hoidke tooriist alati puhtana (eriti ventilatsiooniavad AB) ! enne puhastamist eemaldage tooriistast aku

• Hoidke alati alumise kettakaitse F ② ümbrus puhtana (eemaldage tolm ja puru suruohuga puhudes voi harjaga)

• Puhastage saeketas kohe pärast kasutamist (eelkoige vaigu- ja liimijäkident)

• Töörist on hoolikalt valmistatud ja testitud; kui töörist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitiöriistade volitatud remonditökojas

• toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale voi lahimasse SKILI lepingulisse tookotta (aadressid ja tooriista varuosade joonise leiate aadressil www.skil.com)

• Arvestage Sellega, et garantii ei holma seadme ülekoormamisest voi ebaoigest kasitsemisest tulenevaid kahjustusi (tevet SKLi garantitiingimuste kohta vaadake veebilehelt www.skil.com voi kusige kohalikult Müugiesindajalt)

KESKKOND

• Arge visake kasutskolbmatuks muutunud elektrilisi tooriistu, patareisid, lisatarvikuid ja pakendeid ara koos olmejäatmetega (üksnes EL liikmesriikidele)
• vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/Eü elektri- ja elektroonikaseadmete jäätmete kohta ning direktivi nõuete kohaldamisele liikmesrikkides tuleb kasutuskölmatuks muutunud elektrilised toöriistad koguda eraldi ja keskkonnasaëstlikult korduvkasutada või ringlusse vötta
• seda meenutab Teile sumbob
  ! enne aku kahjutustamist katke selle otsad kaitseks tugeva teibiga, et valtida luhisahela teket

MURA / VIBRATSIOON

• Standardiga EN 62841 kooskolas moodetud tooriista helirohu tase on 91,0 dB(A) ja helivoimsuse tase 102,0 dB(A) (maaramatus K = 3 dB), ja vibratsioon
  * (ruumiliste vektorite summa; moetemaraamatus K = 1,5m / s^2
  *puidu saagimine < 2,5 m/s²
• Tekkiva vibratsioni tase on moodetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda voib kasutada tooriistade vordlemiseks ja tooriista kasutamisel ettenahtud toodeks esineva vibratsioni esialgseks hindamiseks

töörista kasutamisel muudeks rakendusteks voiteiste/halvasti hooldatud tarvikute kasutamisel vib vibratsioon markimisvaärselt suurrenda

• ajal, kui tooriist on valjalulitatud voi on kull sisselulitatud, kuid tegelikult seda ei kasutata, voib vibratsioon markimisvaarset vaheneda

! enda kaitsmiseks vibratsiooni eest hooldage töörlista ja selle tarvikuid korralikult, hoidke omä käed soojad ja tagage sujuv toökorraldus

LV

Bezvaduripzagis

3520

IEVADS

• Sis instruments ir paredzets kokmaterialu garenzageshanai un skerszageshanai, veidojot tajos taisnos zagjumus, ka ari slipos zagjumus ar zageshanas lenki lidz 50^
• Sis darbariks nav paredzets profesionai lietošanai
  Izlasiet un saglabajiet so pamacibu ③

TEHNISKIE PARAMETRI①

INSTRUMENTA ELEMENTI②

A Seestura stienatslega
B Nodalijums seestura stienatslegas glabasanai
C Darbvarpstafiksacijas poga
D Zaga asmens stiprinoša skruve
E Paplaksne
F Apaksejais aizsargs
G Apakseja aizsarga atversanas svira
H Noturvirsma
J Poga zageshanas dziluma iestatishanai
K Pamatnes plaksne
L Zageshanas dziluma indikators
M Zageshanas lenka reguleshanas sparnskruve
N Zageesanalenkaindikators
P Skrue 90^ atdures regulesanai
Q Zagejuma linjas vizieris
R Puteklsuceja adapters
S Aizmugurejais rokturis
T Prieksejais rokturis
V LED gaisma
W Drośibas sleźis
Y leslegsanas sledzis
Z Paralela vadotne

AA Paralelas vadotnes regulesanas sparnskruve
AB Ventilacijas atveres
AC Akumuladora uzlades pakapes indicators
AD Puteklu maiss
NAV STANDARTA KOMPLEKTACIJA

DROŠIBA

VISPAREJIE NOTEIKUMI ELEKTKINSTRUMENTU DROSAI LIETOSANAI
