Technische Merkmale	Modell: SKIL 3520 AA
Gerätetyp	Kreissäge
Leistung	1200 W
Sägeblattdurchmesser	190 mm
Leerlaufdrehzahl	5000 U/min
Maximale Schnitttiefe	65 mm bei 90°
Gewicht	3,5 kg
Verwendung	Ideal für Schnitte in Holz, Platten und ähnlichen Materialien.
Wartung	Regelmäßig den Zustand des Sägeblatts prüfen und den Motor reinigen.
Sicherheit	Beim Umgang Schutzbrille und Handschuhe tragen.
Allgemeine Informationen	2 Jahre Garantie, Kundendienst verfügbar.

Häufig gestellte Fragen - 3520 AA SKIL

Wie montiert man die SKIL 3520 AA?

Um die SKIL 3520 AA zu montieren, konsultieren Sie das mit dem Werkzeug gelieferte Handbuch. Stellen Sie sicher, dass Sie jeden Schritt in der Reihenfolge befolgen und alle Schrauben richtig anziehen.

Was tun, wenn die SKIL 3520 AA nicht startet?

Überprüfen Sie, ob das Werkzeug richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie außerdem sicher, dass das Netzkabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie wechselt man das Sägeblatt der SKIL 3520 AA?

Zum Wechseln des Sägeblatts ziehen Sie den Stecker des Werkzeugs und verwenden Sie den mitgelieferten Schlüssel, um die Schraube des Sägeblatts zu lösen. Entfernen Sie das alte Sägeblatt und installieren Sie das neue, wobei Sie darauf achten, es fest zu befestigen.

Welche Arten von Sägeblättern sind mit der SKIL 3520 AA kompatibel?

Die SKIL 3520 AA ist kompatibel mit Sägeblättern mit einem Durchmesser von 254 mm sowie mit Sägeblättern zum Schneiden von Holz, Metall und Kunststoff. Stellen Sie sicher, dass Sie ein für Ihr Projekt geeignetes Sägeblatt wählen.

Wie reinigt man die SKIL 3520 AA nach der Benutzung?

Nach der Benutzung ziehen Sie den Stecker des Werkzeugs und verwenden Sie ein trockenes Tuch, um die Oberfläche zu reinigen. Vermeiden Sie die Verwendung von scheuernden Produkten oder starken Lösungsmitteln.

Wo findet man Ersatzteile für die SKIL 3520 AA?

Ersatzteile können bei Ihrem örtlichen SKIL-Händler oder direkt auf der SKIL-Website bestellt werden. Stellen Sie sicher, dass Sie die Modellnummer kennen, um die Bestellung zu erleichtern.

Welche Garantie hat die SKIL 3520 AA?

Die SKIL 3520 AA ist in der Regel durch eine 2-jährige Garantie gegen Herstellungsfehler abgedeckt. Bewahren Sie Ihren Kaufbeleg auf, um die Garantie in Anspruch zu nehmen.

Wie lagert man die SKIL 3520 AA sicher?

Bewahren Sie die SKIL 3520 AA an einem trockenen und kühlen Ort auf, außerhalb der Reichweite von Kindern. Verwenden Sie den mitgelieferten Transportkoffer oder eine geeignete Aufbewahrungshalterung.

BEDIENUNGSANLEITUNG 3520 AA SKIL

• Dieses Werkzeug ist bestimmt zum Sagen von Längs- und Querschnittte in Holz mit geradem Schnittverlauf und Gehrungswinkel bis 50^
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren (3)

TECHNISCHE DATEN①

WERKZEUGKOMPONENTEN ②

A Sechskantschlüssel
B Halterung fur Sechskantschlüssel
C Spindelarretierungsknopf
D Sageblattbolzen
E Flansch
F Unterer Blattschutz
G Hebel zur Öffnung des unteren Blattschutzes
H Spannfläche
J Sägetiefe-Einstellknopf

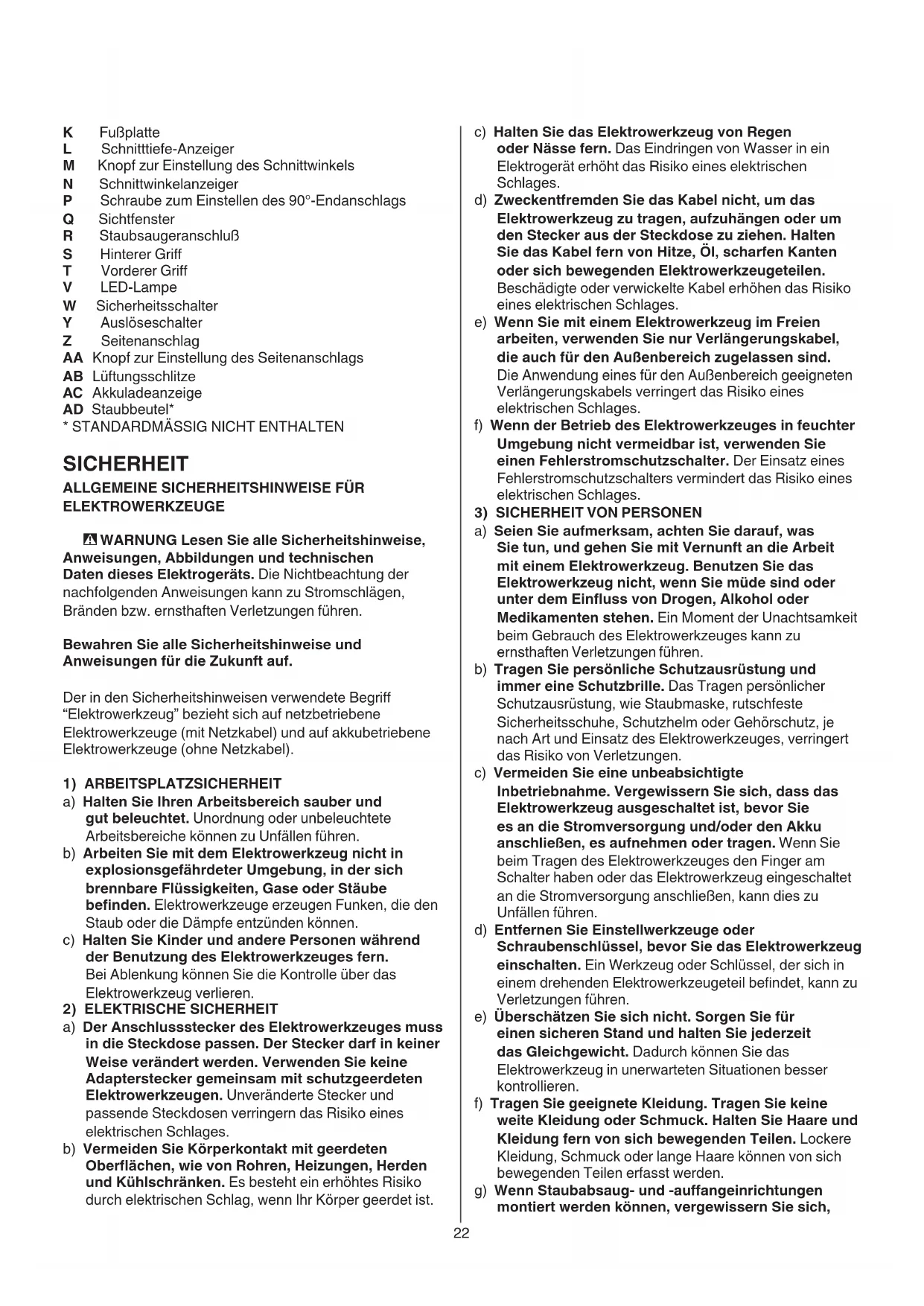

K FuBplatte

L Schnitttie-Anzeiger

M Knopf zur Einstellung des Schnittwinkels

N Schnittwinkelanzeiger

P Schraube zum Einstellen des 90^ -Endanschlags

Sichtfenster

R StaubsaugeranschluB

S HintererGriff

T VordererGriff

V LED-Lampe

W Sicherheitsschalter

Y Auslöseschalter

Z Seitenanschlag

AA Knopf zur Einstellung des Seitenanschlags

AB Lufungsschlitze

AC Akkuladeanzeige

AD Staubbeutel*

• STANDARDMÄSSIG NICTHT ENTHALTEN

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTKROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten these Elektrogerats. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlagen, Branden bzw. ernsthaften Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugegeteil befindet, kann zu Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissem Si sich,

dassie these angeschlssen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefahrtdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfern den Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.
5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON AKKUGERÄTEN
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist,

besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.
6) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümmtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

SICHERHEITSHINWEISE FÜR AKKU-KREISSÄGEN

1) SÄGEVERFAHREN

a) GEFAHR:kommen Sie mit ihren Händen nicht in den Sägebereich und an das Sägeblett. Halten Sie mit ihrer zweiten Hand den Zusammengriff oder das Motorgehäuse. Wenn beide Höhe die Säge halten, können diese vom Sägeblett nicht verletzt werden.
b) Nicht unter das Werkstück reichen. Die Schutzhaube kann Sie nicht vor dem Sägeblatt unter dem Werkstück schätzen.
c) Schnitttiefe der Werkstückdicke anpassen. Unter dem Werkstück muss etwas weniger als ein kompletter Zahn der Blattzahne sightbar sein.
d) Halten Sie das zu saggende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
e) Fassen Sie das Elektrowerkzeug nur an den

isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Zubehör verborgene Stromleitungen treffen kann (Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag)
f) Beim Längssägen stets einen Seitenanschlag oder eine gerade Schnittführung benutzen. Dadurch wird die Schnittgenauigkeit verbessert und Verklemmen des Sägeblatts weniger wahrrscheinlich gemacht.
g) Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit passender Aufnahmebohrung (z. B. sternformig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
h) Niemals beschädigte oder ungeeignete Sägeblattunterlegscheiben oder -bolzen benutzen. Sägeblattunterlegscheiben und -bolzen wurden eigens für ihre Säge konstruiert, um optimale Leistung und sicheren Betrieb zu gewährleisten.
2) RÜCKSCHLAG - URSACHEN UND ENTSPRECHENDEWARNHINWEISE
Rückschlag ist eine plötzliche Reaktion auf ein eingezwängtes, verklemmtes oder falsch ausgerichtetes Sageblatt, wodurch eine Säge unkontrolliert aus dem Werkstück heraus - zum Bediener hin - angehoben wird
- Wenn das Sägeblatt eingezwängt ist oder vom nach unter schliebenden Sageschlitz stark eingeklemmt wird, kommt das Sägeblatt zum Stillstand und wird das Gerät durch den laufenden Motor rasch zum Bediener hin zurück gezwungen
- Wenn das Sägeblatt sich beim Schneiden verdreht oder falsch ausgerichtet wird, können sich die Zähne an der Hinterkante des Sägeblatts in der Holzoberfläche festfressen mit der Folge, dass sich das Sägeblatt aus dem Sägeschlitz Heraushebt und - zum Bediener hin - rückwärts springt
- Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.
a) Die Säge stets mit beiden Handen fest im Griff haben und ihre Arme so positionieren, dass Sie Rückschlagkräften entgegenwirken können. Ihr Körper seitlich vom Sägeblatt positionieren, niemals in einer Linie mit dem Sägeblatt. Durch Rückschlag konnte die Säge rückwärts springen, aber Rückschlagkräfte können vom Bediener kontrolliert werden, wenn entsprechende Vorkehrungen getroffen werden.
b) Wenn das Sägeblatt klemmt, oder wenn ein Schnitt aus irgendem Grund unterbrochen wird, den Schalter loslassen und die Säge bewegungslos im Material halten, bis das Sägeblatt vollig zum Stillstand kommt. Niemals versuchen, die Säge aus dem Werkstück zu entfernen oder die Sägerückwärts zuziehen, während das Sägeblatt in Bewegung ist, ansonsten kann es zu Rückschlagkommen. Dies entsprechenden und Abhilfemaßnahmen ergreifen, um die Ursachen für das klemmende Sägeblatt zu beseitigen. Das Schneiden von Nageln oder Schrauben vermeiden.

c) Beim erneuten Anlauf einer Säge im Werkstück das Sägeblatt im Sageschlitz zentrierten und nachprüfen, dass die Sägezähne nicht mit dem Material im Eingriff stehen. Wenn das Sägeblatt klemmt, kann es nach oben wandern oder kann es zu Rückschlag vom Werkstück kommt, wenn die Säge wieder anläuft.
d) Große Platten abstitzen, um das drohende Klemmen bzw. Rückschlagen des Sägeblatts zu minimieren. Große Platten neigen zum Durchbügen unter ihrem eigenen Gewicht. Die Platte muss auf beiden Seiten unter abgestützt werden, d.h. nahe an der Schnittlinie und nahe am Plattenrand.
e) Kein stumpfes oder beschädigtes Sägeblatt benutzen. Ungeschärfte oder falsch geschrankte Sägeblätter erzeugen schmale Sageschlitze; die Folge sind übertriebene Reibung, Sägeblattklemen und Rückschlag.
f) Sägeblatttiefe und Gehrungen einstellende Sicherungshebel müssen vor dem Schneiden fest und sicher sitzen. Wenn sich die Sägeblatteinstellung beim Schneiden ändert, kann dies zu Klemmen und Rückschlag führen.
g) Seien Sie besonderss vorsichtig beim Sagen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sagen in verborgene Objekte blockieren und einen Rückschlag verursachen.
1) FUNKTION DER UTEREN SCHUTZHAUBE
a) Untere Schutzhaube jedem Mal vor Gebrauch auf vorschrifsmäßiges Schlieben prüfen. Die Säge nicht benutzen, wenn sich die untere Schutzhaube nicht frei bewegt und sofort schließt. Die untere Schutzhaube niemals durch Festklemmen oder -binden in die offene Position zwingen. Wenn die Säge versehentlich fallen gelassen wird, kann die untere Schutzhaube dadurch verbogen werden. Netzsteckerziehen, die untere Schutzhaube mit dem Einziehgriff anheben und sicherstellen, dass er sich frei bewegt und nicht das Sägeblatt oder irgend ein andere Teil -bei samtlichen Winkeln und Schnitttiefen- berührt.
b) Die Funktion der unteren Schutzhaubefeder prufen. Wenn die Schutzhaube und die Feder nicht vorschriftsmäßig Funktionieren, müssen sie vor Gebrauch gewartet werden. Die andere Schutzhaube konnte aufgrund von beschädigten Teilen, klebrigen Ablagerungen oder einer Schmutzansammlung schwergängig sein.
c) Dieunte Schutzhaube sollte nur bei Sonderschnitten wie z.B. Einsetzschnitten und komplexen Schnitten manuell eingezogen werden. Dieunte Schutzhaube durch Einziehen des Griffs anheben, und sobald das Sageblatt in das Werkstück eindringt, muss dieunte Schutzhaube losgelassen werden. Bei allen anderen Sagemarbeiten sollende dieunte Schutzhaube automatisch arbeiten.
d) Stets darauf auf achtenden, dass die untere Schutzhaube das Sägeblatt umschliebt, bevor die Säge auf einer Werkbank oder dem Boden abgelegt wird. Ein ungeschütztes, auslaufendes Sägeblatt bewirkt, dass die Säge rückwärts wandert und schneidet, was ihr im Weg stehen. Bedeken, dass das Anhalten des Sägeblatts nach Loslassen des Schalters etwas Zeit in Anspruch nimmt.

ZUSÄTZLICHE SICHERHEITSHINWEISE

ALLGEMEINES

• Der Benutzer与此es Werkzeuges solte alter als 16 Jahre sein
• Dieses Werkzeug ist für Naßschritte nicht geeignet.
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserdepend)
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispielsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung;/TRagen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gültigen nationalen Staubschutzvorgaben
• Vewenden Sie diese Säge nicht in Kombination mit einem Sägetisch
  Die Batterie aus dem Werkzeug Herausnahmen, bevor Einstellungen vorgenommen oder Zubehörteile gewechselt wird

ZUBEHÖR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind
• Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Verwenden Sie nur Sägeblätter mit einem Mindestdurchmesser von 165 mm, einem Maximaldurchmesser von 165 mm und einem Spindellochdurchmesser von 16 mm
• Die Benutzung von Sägeblättern aus hochlegiertem Schnell- arbeitsstahl (HSS) ist nicht zulässig
• Niemals Schleif-/Trennscheiben mit thisem Werkzeug verwenden

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihrhem Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Bevor Sie mit dem Schnitt beginnen, alle Hindernisse von der Ober- wie auch von der Unterfläche entfernen, die auf der Schnittstrecke liegen
• Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand)
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung

verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)

WAHREND DER ANWENDUNG

• Der Gerauschpegel beim Arbeiten kann 85 dB(A) überschreiben; Gehorschutz/TRagen
• Das Werkzeug niemals ohne das Original-Schutz benutzen
• Nicht versuchen sehr keine Werkstücke zu sagen
• Mit dem Werkzeug nicht über dem Kopf arbeiten
• Im Falle von Blockieren, atypischem Verhalten oder Fremdgeräuschen, das Werkzeug sofort abschalten und den Netzsteckerziehen

NACH DER ANWENDUNG

• Sobald Sie sich von ihrem Werkzeug entfernen, sollen theseus ausgeschaltet werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Sägeblätter nach dem Ausschalten des Werkzeuges nicht durch seitliches Gegendrücken bremsen

BATTERIEN

• Der mitgelieferte Akku ist teilweise geladen (um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden)
• Nur die mit diesen Werkzeug mitgelieferten Batterien und Ladegeräte verwenden

-SKIL-Batterie:BR1*31***
-SKIL-Ladegerat: CR1*31***

• Beschädigte Batterien nicht weiter verwenden, sondern ersetzen
  Die Batterie nicht auseinandernehmen
• Das Werkzeug/die Batterie niemals Regen aussetzen
• Erlaubte Umgebungstemperatur (Werkzeug/Ladegerät/ Batterie):

-beim Laden 4... 40^
-beim Betrieb -20 +50^
-bei Lagerung -20 +50^

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG/

AKKU

(3) Die Bedienungsanleitung vor dem Gebrauchlesen
④ Batterien werden bei Kontakt mit Feuer explodieren, die Batterien dazu niemals verbrennen
⑤ Bewahren Sie das Werkzeug/Ladegerat/Batterie stets bei Raumtemperaturen unter 50^ auf
⑥ Elektrowerkzeuge und Batterien nicht in den Hausmull werfen

BEDIENUNG

• Aufladen des Akkus

! Lesen Sie die mit dem Ladegerät geflieferten Sicherheitshinweise

• Entfernen/Einlegen von Batterien ②
  Montieren des Sägeblatts ②

! die Batterie aus dem Werkzeug herausnehmen

-Sechskantschluss A aus Halterung Bnehmen
-drücken Sie den Spindelarretierungs-Schalter

C und halten Sie ihn gedrückt, solange Sie den Sageblattbolzen entfernenD, indem Sie den

Sechskantschlüssel A IM UHRZEIGERSINN (= Richtung des Pfeils auf dem Sägeblatt) drehen

! Spindelarretierungsknopf C nur bei stillstehendem Werkzeug drucken
-Spindelarretierungsknopf C loslassen
-Flansch E entfermen
! Sicherstellen, dass Spannflächen H von Flanschen

völlig sauber sind und dem Sägeblatt gegenüber gerichtet sind

-unteren Blattschutz F mit Hebels open und halten, während Sie das Säeblatt montieren, wobei Säezehne und auf das Säeblatt aufgedruckter Pfeil in thisleb Rictung w der Pfeil auf dem obern Blattschutz zeigen
-unteren Blattschutz F loslassen
-Flansch E montieren
-Spindelarretierungsknop C drucken und halten, während der Sägeblattbolzen mit dem Sechskantschluss angezogen wird, undzar 1/8 Drehung an fingerfest vorbei (gewährleistet Rutschen des Sägeblatts, wenn es auf übertriebenen Widerstand trifft, wodurch Motorüberlastung und Rückschlag der Säge reduziert werden)
-Spindelarretierungsknopf C loslassen

• Schnittiefeneinstellung (0-54 mm) ⑦

-für eine optimale Schnittgute sollte das Sageblatt nicht mehr als 3 mm unter dem Werkstück überstehen
-Knopf J Iosen
-Fuß K anheben/absenken bis gewündte Schnittliefe auf Winkelgradierung anhand des Zeigers L erreicht ist -Knopf J wieder anziehen

• Akkuladeanzeige 8

-Drucken Sie die auf die Batteriestandsanzeige-Taste AC, um den aktuellen Batteriestand anzuzeigen.

Schnittwinkeinstellung (0 - 50^)

-Knopf M Iosen
-Werkzeug kippen bis gewünschte Schnittwinkel auf
Winkelgradierung anhand des Zeigers N erreicht ist
-Knopf M wieder anziehen

! bei einem Gehrungsschnitt entspricht die auf der Tiefengradierung angezeigte Schnittiefe nicht der effektiven Schnittiefe

• 90^ -Schnittwinkelprüfung ⑨

-Fuß K auf Maximalschnittiefe einstellen und anziehen ⑦
-Schnittwinkel auf 0^ einstellen und anziehen
-prufen Sie den 90^ -Winkel zwischen Sageblatt und FuBunterseite mit einem Winkelmaß
-wenn eine Nachstellung erforderlich ist, Knopf M losen und Einstellschraube P wie abgebildet verwenden

Einstellbares Schnittlinie-Sichtfenster Q 10

-für die prazise Führung des Werkzeuges die auf dem Werkstück gezogenen Schnittlinie entlang
-fur einen geraden 0^ -Schnitt oder einen
45^ -Gehrungsschnitt die entsprechenden Zeigerlinie verwenden

! der größere Teil des Fußes sollte auf
demaufgestützten Teil des Werkstücks aufliegen
-kann auf entsprechiche Sägeblattbreiten eingestellt werden, jedoch kann es sein, dass eine Seite des Sägeblattes nicht fluchtet, dann wahren Sie, ob sich das Abfallmaterial auf der Innen- oder Außenseite des Sägeblattes befindet ⑩
! die Schnittbreite wird durch die Sägezahnbreite und nicht durch die Sägeblattdicke festgelegt
! immer zuerst einen Probeschnitt ausführten, um dieeffektive Schnittlinie zu überprüfen

Staubabsaugung ⑪

Wenn Staubsauger benutz wird

-Staubsaugeranschluß R wie dargestellt montieren

-Staubabsaugungsschlauch an den Staubabsaugungsadapter anschließen R

I achten Sie darauf, dass der Staubsaugerschlauch die Öffnung des unteren Blattschutzes oder die Schnittarbeit niemals hemmt

Staubbeutel

-Staubbeutel AD befestigen

Bedienung des Werkzeuges 11

-Einlagen der Batterie

-immer mit einer Hand Griff S und mit der anderen Hand Griff T festhalten
-Werkzeug mit der Fußvorderseite flach auf dem Werkstück positionieren

! stellen Sie sicher, dass die Sageblattzähne nicht im Werkstück verkeilt sind

-das Werkzeug einschalten, indem Sie zuerst Knopf W (= Sicherheitschalter den man nicht festsetzen kann) drücken und dann Schalter Y betätigten
! die Säge muß erst die Höchstgeschwindigkeit erreichen bevor dasSägeblatt in das Werkstück eingeführt wird

-derunte Blattschutz FÖffnet selbstätig, wenn das Sägeblatt in das Werkstück eingeführt wird (den unteren Blattschutz nur für spezielle Schnitte wie Einsetzschritte manuell öffnen; hierzu Hebel G benutzen)
! drücken Sie nicht übermöig auf das Werkzeug (wenden Sie einen leichten und gleichmäßigen Druck an, um die Blattspitzen nicht zu überhitzen)

! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen

-nach Abschluss des Schnittes das Werkzeug durch Losen von Schalter Y ausschalten
! stellen Sie sicher, dass das Blatt vollkommen zum Stillstand gekommen ist, bevor Sie das Werkzeug vom Werkstück entfernen

• LED-Licht V ⑫ leuchtet automatisch bei Betätigung des Schalters Y
• Batterieschutz

Schaltet das Werkzeug aus oder verhindert, dass das Werkzeug eingeschaltet wird, wenn

-das Werkzeug zu stark belastet wird
-die Batterietemperatur nicht innerhalb der zulässigen Betriebstempoatur von -20 bis +50^ liegt
-die Lithium-lonen-Batterie ist fast leer (zum Schutz vor Tiefstentladung)

! nach einer automatischen Ausschaltung des Werkzeugs nicht weiterhin auf den Ein-/Ausschalter drücken; der Akku kann beschädigt werden

ANWENDUNGSHINWEISE

Die Oberfläche des Werkstücks grundsätzlich nach unterzeichend auflegen, um somit Absplitterungen auf ein Mindestmaß zu begrenzen
- Nur scharfe Sägeblätter vom richtigen Typ ⑬ benutzen -die Qualität des Schnittes erhöht sich mit der Anzahl der Zähne
-Hartmetallbestückte Sägeblätter haben eine bis zu 30 Mal langere Lebensdauer als konventionelle Sägeblätter
- Seitenanschlag Z 14
-für exakte Parallelschnitte zur Werkstückkante

-kann beiderseitig in den FuB eingesetzt werden

Einstellung Seitenanschlag

-Knopf AA loses

• auf gewünschte Schnittbreite einstellen mit

Seitenanschlagskala (Sichtfenster Q als 0-Referenz verwenden)

-Knopf AA wieder anziehen

• Einsetzschmitt 15

-gewünschte Schnittiefe einstellen

-das Werkzeug mit Sichtfenster Q nach vorn kippen in einer Reihe mit gewünschter Schnittlinie, die auf dem Werkstück markiert ist

-unteren Blattschutz FÖffnen mit Hebel G

-kurz vor dem Eintauchen des Sägeblatts in das Werkstück das Werkzeug einschalten, und den rückwärten Werkzeugteil, unter Verwendung der vorderen Fußkante als Auflagpunkt, langsam absenken

-das Werkzeug langsam nach unten absenken und gleichzeitig nach vorne schiben

-sobald das Sägeblatt in das Werkstück eindringt, Hebel G losen

! das Werkzeug grundsätzlich nicht rückwärts führen

Zuschnitt groBer Platten bzw. Tafeln 6 -die Platte nahe der Schnittlinie entweder am Boden, auf einem Tisch oder einer Werkbank stutzen! die Schnittiefe so einstellen, dass Sie die Platte durchtrennen und nicht in die Auflagestutzensagen

-falls der Seitenanschlag die gewündsten Schnittbreite nicht ermöglich, eine gerade Holzleiste auf das Werkstück klemmen oder nageln, die als Schnittführung dient, und das Werkzeug mit der rechten Fußseite an dieser Führungsleiste führen ⑰

• Für weitere Informationen verweisen wir auf www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie das Werkzeug immer sauber (insbesondere die Luftungsschlitze AB)
  ! Vor der Montage die Batterie aus dem Werkzeug entfernen
• Halten Sie den Bereich um den unteren Blattschutz F ② herum stets sauber (entfernen Sie Staub und Späne mit Hilfe von Druckluft oder einem Besen)
• Das Sägeblatt unmittelbar nach der Benutzung reinigen (insbesondere von Harz- und Leimrückständen)
• Sollte das ElektrowerkzeugTOTZ sorgfaltiger Herstellungs- und Prufverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur SKIL-Elektrrowerkzeuge ausfuhrten zu halten
• das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)
• Beachten Sie, dass ein falscher oder unsachgemäßiger Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder Fragen Sie ihren Handler)

UMWELT

• Elektrowerkzeuge, Batterien, Zubehor und Verpackungen nicht in den Hausmull werfen (nur für EU-Länder)

-gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden
-hieran soll Sie Symbol ⑥ erinnern

! bevor Sie die Batterie entsorgen, schützen Sie die Batterieeenden mit einem schweren Band, um so Kriechströme zu vermeiden

GERÄUSCH / VIBRATION

Gemessen nach EN 62841 betragt der Schalldruckpegel theses Werkzeugs 91,0 dB(A) und der Schalleistungspegel 102,0 dB(A) (Unsicherheit K = 3 dB), und die Schwingung (Triaxvektorsumme; Unsicherheit K = 1,5m / s^2)

Sagen von Holz < 2,5m / s^2

Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

-die Verwendung des Werkzeugs fur andere Anwendungen oder mit anderen oder schlecht gewartetem Zubehor kann die Expositionsstufe erheblich erhöhen
-Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringgen.

I schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

TECHNISCHE GEGEVENS ①

MACHINE-ELEMENTEN ②

2) ELEKTRISCHE VEILIGHEID

Vizor linie de taiiere

R Adaptor aspiratorul

S Maner posterior

T Maner anterior

V Lampa LED

W Intrerupator de siguranta

Y Intrerupatortragaci
