РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDM1104 Ferm

Перед использованием устройства внимательно прочтите настоящее руководство по эксплуатации. Ознакомьтесь с функциями и основными правилами обслуживания. Работайте с прибором только в соответствии с указаниями, это обеспечит его правильную работу. Руководство по эксплуатации и сопроводительная документация должны быть вблизи устройства.an de machine bewaard te worden.

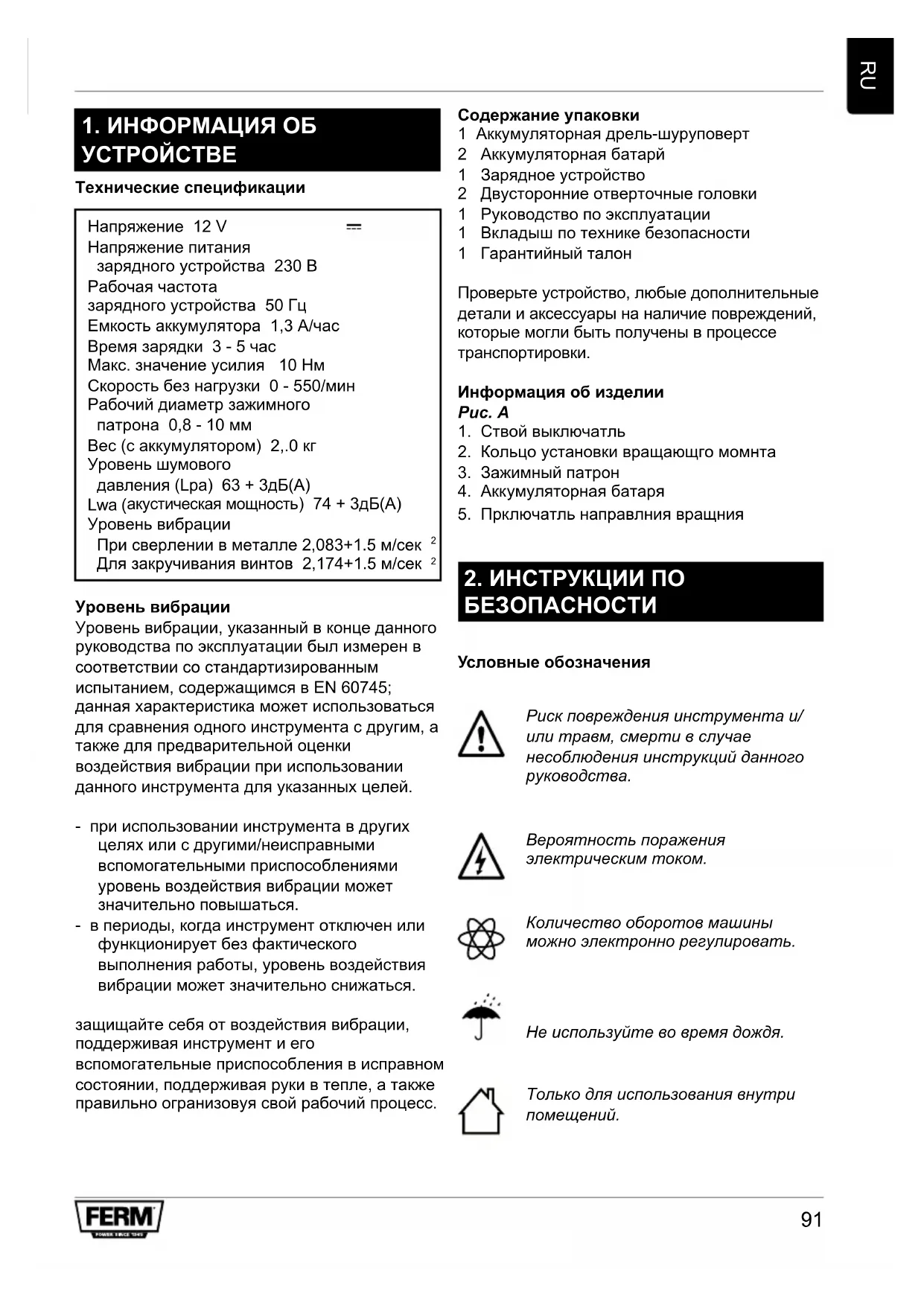

1. Информация об устройстве

2. Инструкции по безопасности

3. Установка принадлежностей

4. Работа с инструмчнтом

5. Техническое обслуживание91

Напряжение 12 V Напряжение питания зарядного устройства 230 В Рабочая частота зарядного устройства 50 Гц Емкость аккумулятора 1,3 A/час Время зарядки 3 - 5 час Макс. значение усилия 10 Нм Скорость без нагрузки 0 - 550/мин Рабочий диаметр зажимного патрона 0,8 - 10 мм Вес (с аккумулятором) 2,.0 кг Уровень шумового давления (Lpa) 63 + 3дБ(A) Lwa ( акустическая мощность ) 74 + 3дБ(A) Уровень вибрации Пpи свеpлении в металле 2,083+1.5 м/сек

Для закручивания винтов 2,174+1.5 м/сек

Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей. - при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться. - в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться. защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно огранизовуя свой рабочий процесс.

1 Аккумуляторная дрель-шуруповерт 2 Аккумуляторная батарй 1 Зарядное устройство 2 Двусторонние отверточные головки 1 Руководство по эксплуатации 1 Вкладыш по технике безопасности 1 Гарантийный талон Проверьте устройство, любые дополнительные детали и аксессуары на наличие повреждений, которые могли быть получены в процессе транспортировки.

2. Кольцо установки вращающго момнта

4. Аккумуляторная батаря

DESCRIPTIOn (FIg. A) Риск повреждения инструмента и/ или травм, смерти в случае несоблюдения инструкций данного руководства. Вероятность поражения электрическим током. Количество оборотов машины можно электронно регулировать. Не используйте во время дождя. Только для использования внутри помещений.92

Завжди перезаряджайте батареї. Меры безопасностиработы при обращении с аккумулятором изарядньім устройство При попадании содержащейся в аккумуляторе кислоты на какую- либо часть тела ее необходимо немедленно смыть обильным количеством воды. В случае попадания кислоты в глаза следует также незамедлительно промыть их водой и срочно обратиться за медицинской помощью!

Перед использованием аккумулятора и зарядного устройства внимательно ознакомьтесь с настоящим руководством и усвойте его указания и правила техники безопасности.

2. Применяйте только аккумулятор и зарядное

устройство, входящие в комплект поставки. Использование зарядных устройств другого типа может представлять опасность.

3. Не допускается хранение аккумулятора,

самого инструмента и зарядного устройства в условиях повышенной влажности.

4. Перед использованием зарядного

устройства проверьте правильность и качество подключения всех проводов.

5. В случае повреждения каких-либо проводов

зарядного устройства они должны быть заменены до начала использования инструмента

6. Не рекомендуется держать зарядное

устройство в розетке сети электропитания, если оно в этот момент не используется по назначению. При отключении прибора от сети питания не допускается извлекать его из розетки, держась за электрошнур.

7. В случае падения, механического удара или

иной технической неисправности зарядного устройства следует обратиться в специализированное учреждение или к местному дилеру. Все неисправные части и детали зарядного устройства подлежат обязательной замене.

8. При обращении с аккумулятором следует

соблюдать осторожность и избегать его падения или ударов о другие предметы.

9. Никогда не пытайтесь самостоятельно

отремонтировать аккумулятор или зарядное устройство, т.к. это крайне опасно для здоровья. Ремонт должен всегда производиться только в авторизованной специализированной организации.

10. Перед чисткой или проведением

техобслуживания аккумуляторного блока или зарядного устройства штекер шнура должен быть отсоединен от зарядного устройства.

11. Не допускается осуществлять зарядку

аккумулятора при температурах ниже +5°С и выше +40°С.

12. Вентиляционные отверстия зарядного

устройства должны быть всегда открыты.

13. Недопустимо короткое замыкание

аккумулятора. В случае короткого замыкания сила тока в цепи резко возрастает, что может привести к перегреву, возгоранию или даже взрыву аккумулятора с нанесением ущерба и травмированием оператора. Во избежание этого:

• Нельзя подсоединять какие-либо провода к клеммам аккумулятора.

• Не допускать попадания каких-либо металлических предметов (гвоздей, монет, скрепок) на клеммы аккумулятора.

• Не подвергать аккумулятор воздействию дождя и влаги.

• Использовать разрешено только тот аккумулятор, который поставлен в комплекте с данным шуруповертом, во избежание возникновения неисправностей и риска для оператора. 14.В случае неисправности или невозможности дальнейшей эксплуатации аккумулятор должен быть утилизирован должным образом. Запрещается выбрасывать его вместе с бытовым

15. Не допускается выбрасывать аккумулятор в

огонь или воду, т.к. это может вызвать его

Убедитесь, что напряжение питания аккумуляторной батареи соответствует указанному на идентификационной табличке инструмента. Следует также убедиться, что напряжение сети соответствует значению входного напряжения зарядного устройства. Станок II класса – Двойная изоляция – Вилка с заземлением не

В случае замены кабеля или вилки немедленно выбросите старый кабель или вилку. Вставлять вилку отсоединенного от устройства кабеля в розетку очень опасно.

• Отсоединять аккумуляторный блок. В течение периода, когда инструмент не используется, перед проведением техобслуживания, а также при замене принадлежностей (зажимного патрона или сверла) аккумуляторный блок следует отсоединять от инструмента.

• Данный инструмент предназначен для применения в качестве шуруповерта и дрели. Применение для какой-либо иной цели категорически исключается!

Перед установкой каких-либо принадлежностей необходимо снять аккумуляторную батарею.

Рис. B Помимо сверл, инструмент позволяет использовать отверточные наконечники с хвостовиком шестигранной формы.

• Раскрыть зажимной патрон (4) вращением

• Поместить хвостовик сверла в приемник зажимного патрона;

• Надежно затянуть зажимной патрон со

• При необходимости замены сверла следует повторить вышеописанную процедуру в обратном порядке.

Перед подключением зарядного устройства убедитесь, что наружная поверхность как шуруповерта, так и аккумуляторной батареи чистая и сухая.

• Во избежание неожиданного включения инструмента убедитесь, что переключатель направления вращения (5, рис. А) находится в среднем положении.

• Присоединить аккумуляторную батарею (5) к нижней части инструмента, как показано на рисунке. Вставьте батарею до защелкивания.

• Чтобы снять аккумуляторную батарею с нижней части инструмента, надо сначала нажать на разблокирующие кнопки (10) с обеих сторон и затем отсоединить аккумулятор.

При работе с инструментом необходимо всегда соблюдать правила техники безопасности и соответствующие инструкции. Надежно удерживая инструмент в руках, вводите сверло с равномерным усилием в заготовку. Не прибегайте к чрезмерному усилию. В работе используйте только сверла, не имеющие признаков износа. Применение изношенных / затупившихся сверл отрицательно сказывается на эффективности работы инструмента.

Рис. D Инструмент способен обеспечивать различный крутящий момент (16 положений) при выполнении операций закручивания / откручивания винтов. RU94

• С помощью регулятора усилия (3) установить требуемую величину крутящего момента. Маркировка значений усилия нанесены на кольцевой регулятор в виде цифр от 1 до 8 и промежуточными значениями в виде точек между цифрами (всего 16 положений).

• Предпочтительно следует устанавливать величину усилия на минимальное значение, а в случае «пробуксовывания» электромотора в процессе работы - увеличить значение до необходимого

Закручивание / откручивание винтов

• Установить переключатель направления вращения (6) в положение «R» (вправо) для закручивания винтов;

• Установить переключатель направления вращения (6) в положение «L» (влево) для откручивания винтов.

• Сверление производится при регуляторе крутящего момента (3) в положении, соответствующем выполняемой операции. Перед началом сверления убедитесь, что переключатель направления вращения (6) находится в положении «R». Включение / выключение инструмента Рис. A

Нажать на кнопку выключателя (1). Регулировка скорости вращения обеспечивается силой нажатия на переключатель.

Отпускание кнопки выключателя (1) вызывает немедленное выключение инструмента.

Блокировка включения инструмента обеспечивается установкой переключателя вращения (6) в среднее положение. Не разрешается откладывать инструмент в сторону до полной остановки вращения шпинделя. Во избежание попадания пыли внутрь инструмента его нельзя класть и хранить на запыленных поверхностях. Зарядка аккумуляторой батареи

• Аккумулятор, входящий в комплеАкт, поставляется в незаряженном состоянии.

Используйте зарядное устройство только при температуре от +5° до + 40° по Цельсию.

• Используйте зарядное устройство только в сухих вентилируемых помещениях.

Поставьте подставку аккумулятора на ровный стол и вставьте аккумулятор в держатель. Oбратите внимание на маркировку полюсов + и -.

Вставьте вилку зарядного устройства в разъем со стороны подставки аккумулятора.

Вставьте зарядное устройство в розетку.

На подставке засветится красный индикатор зарядки, показывая, что аккумулятор заряжается.

Процесс зарядки полностью разряженного аккумулятора в первый раз займет приблизительно 5 часов, а в дальнейшем приблизительно 3 часа. По истечении времени зарядки индикатор зарядки не отключится автоматически! В течение 5 часов выньте аккумулятор из зарядного устройства. Если не вынуть аккумулятор из зарядного устройства по окончании времени зарядки, он может перегреться. Зарядка аккумулятора Важна не только зарядка аккумулятора. Настолько же, а может, и более важна его разрядка.

Когда аккумулятор заряжен, можно пользоваться беспроволочной дрелью, пока не начнете замечать, что мощность дрели падает и максимальная скорость вращения не достигается.

Тогда аккумулятор почти разряжен. Только теперь можно начинать его зарядку.

Зарядка аккумулятора, когда он еще заряжен, скажем, на треть емкости, может привести к возникновению так называемого “эффекта памяти”. Поскольку при зарядке заряжается лишь разряженная часть емкости аккумулятора, то в оставшейся заряженной трети аккумулятора может начаться кристаллизация. Эта часть емкости аккумулятора уже никогда не сможет использоваться.95

Не разряжайте аккумулятор до минимума. Как только вы заметите падение мощности или максимальной скорости вращения, необходимо зарядить аккумулятор. Если продолжить пользоваться дрелью и аккумулятор разрядится полностью, может произойти так называемый эффект “опрокидывания полюсов”. Изменится полярность полюсов аккумулятора: ‘+’ станет ‘-’, а ‘-’ -станет ‘+’. Когда это произошло, при зарядке полярность останется опрокинутой, и это приведет к необратимому выходу аккумулятора из строя. Если беспроволочная дрель не используется на протяжении продолжительного времени, сначала следует полностью зарядить аккумулятор. Хранить аккумулятор следует в заряженном состоянии.

ОбСЛУЖИВАНИЕ Перед выполнением технического обслуживания убедитесь в том, что инструмент отключен от сети. Машины фирмы созданы для работы в течении продолжительного промежутка времени при минимальном техническом обслуживании. Продолжительная удовлетворительна я работа зависит от соответствующего ухода за машиной и регуля рной очистки.

Регулярно очищайте корпус машины мягкой тряпкой, желательно после каждого использования. Не допускайте попаданияпыли и грязи в вентиляционные отверстия. Если грязь не оттёрлась, используйте мягкую тряпку, смоченную в мыльной воде. Никогда не используйте такие растворители, как бензин, спирт, аммиачнаявода и т.п. Этн растворители могут повредить пластмассовые части.

Машина не нуждается в дополнительной

Hеисправноти В случае неисправности, напр., после износа какой-либо части, обратитесь по адресу пункта обслуживания, указанному в гарантийном

Покомпонентное представление изображения частей, которые можете заказать, вы найдете на последней странице руководства. Защита окружащей среды Во избежание транспортных повреждений изделие поставляется в прочной упаковке. Значительная часть материалов упаковки подлежит утилизации, поэтому просим передать упаковку в соответствующую специализированную организацию. Неисправный и/или бракованный электрический или электронный прибор должен быть утилизирован должным образом.

Условия гарантии вы найдёте в отдельно прилагаемом гарантийном талоне. Изделие и руководство пользователя могут быть изменены. Технические характеристики могут быть изменены без дальнейшего уведомления.96
