Tuotetyyppi	Langaton porakone/ruuvinväännin
Merkki	Ferm
Malli	CDM1104
Akun jännite	12 V
Akun kapasiteetti	1,3 Ah (Ni-Cd)
Latausaika	3-5 tuntia
Laturin jännite	230 V / 50 Hz
Max. vääntömomentti	10 Nm (alennetulla nopeudella)
Kuormittamaton nopeus	0-550 rpm
Istukan kapasiteetti	0,8-10 mm
Vääntömomentin säätöportaiden määrä	16 (asennot 1-8 välipisteineen)
Pyörimissuunnan kytkin	Kyllä (R ruuvausta varten, L irrottamista varten)
Paino (likimääräinen)	1,2 kg (akun kanssa)
Mitat (P x L x K, likimääräinen)	20 x 18 x 6 cm
Äänenpainetaso (Lpa)	63 + 3 dB(A)
Äänitehotaso (Lwa)	74 + 3 dB(A)
Tärinä (metallin poraus)	2,083 + 1,5 m/s²
Pakkauksen sisältö	Porakone, akku, sovitin + teline, 2 kaksoisporanterää, oppaat, takuukortti
Huolto	Puhdistus pehmeällä liinalla ja saippuavedellä; voitelua ei tarvita
Turvallisuus	Käytä vain mukana toimitettua laturia; älä altista kosteudelle; irrota verkosta ennen huoltoa
Varaosat ja korjattavuus	Varaosia saatavana pyynnöstä; korjaukset valtuutetussa huoltoliikkeessä

Usein kysytyt kysymykset - CDM1104 Ferm

Kuinka ladata Ferm CDM1104 -porakoneen akku?

Aseta akku telineeseensä, kytke sovitin verkkovirtaan (230 V). Merkkivalo syttyy. Ensimmäinen latausaika on noin 5 tuntia, seuraavat lataukset 3 tuntia. Älä ylitä 5 tunnin latausaikaa ylikuumenemisen välttämiseksi.

Kuinka säätää ruuvausvääntöä?

Käännä vääntömomentin säätörengas (3) haluttuun asentoon. Numerot 1-8 välipisteineen tarjoavat 16 säätöä. Aloita pienellä vääntömomentilla ja lisää, jos moottori luistaa.

Kuinka kääntää pyörimissuunta?

Käytä pyörimissuunnan kytkintä (6): aseta se asentoon 'R' ruuvausta varten (oikeakätinen pyöriminen) ja asentoon 'L' irrottamista varten (vasenkätinen pyöriminen). Aseta se keskelle lukitaksesi liipaisimen.

Minkä tyyppistä akkua porakone käyttää ja kuinka sitä huoltaa?

Akku on nikkeli-kadmium (Ni-Cd) 12 V ja 1,3 Ah. Lataa se vain, kun se menettää tehoa. Älä tyhjennä sitä täysin napaisuuden kääntymisen välttämiseksi. Säilytä se ladattuna, jos sitä ei käytetä pitkään aikaan.

Kuinka puhdistaa Ferm CDM1104 -porakone?

Puhdista kotelo pehmeällä liinalla, mieluiten jokaisen käytön jälkeen. Pinttyneelle lialle käytä kosteaa liinaa saippuavedellä. Älä käytä liuottimia, kuten bensiiniä tai alkoholia. Varmista, että tuuletusaukot ovat puhtaat.

Mitä tarvikkeita pakkaus sisältää?

Pakkaus sisältää: langattoman porakoneen, yhden akun, verkkosovittimen akkutelineellä, kaksi kaksoisporanterää, käyttöohjeen, turvallisuusohjeen ja takuukortin.

Voinko käyttää porakonetta metallin poraamiseen?

Kyllä, porakone voi porata metallia. Säädä vääntömomentin rengas poraussymbolille (pora) ja varmista, että pyörimissuunnan kytkin on asennossa 'R'. Käytä sopivia poranteriä äläkä ylikuormita konetta.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että ympäristön lämpötila on 5-40 °C. Varmista, että koskettimet ovat puhtaat. Jos ongelma jatkuu, akku saattaa olla viallinen. Vie se kemikaalijätteen kierrätyspisteeseen ja vaihda se alkuperäiseen akkuun.

Kuinka vaihtaa poranterä?

Avaa istukka kiertämällä holkkia. Aseta poranterän varsi aukkoon. Kiristä istukka lukitaksesi. Poista poranterä avaamalla istukka.

Mistä löytää varaosia CDM1104:lle?

Varaosia voi tilata takuukortissa mainitusta huoltokeskuksesta. Yksityiskohtainen luettelo saatavilla olevista osista on liitteenä erikseen. Älä koskaan korjaa laturia tai akkua itse; vie ne valtuutettuun huoltoliikkeeseen.

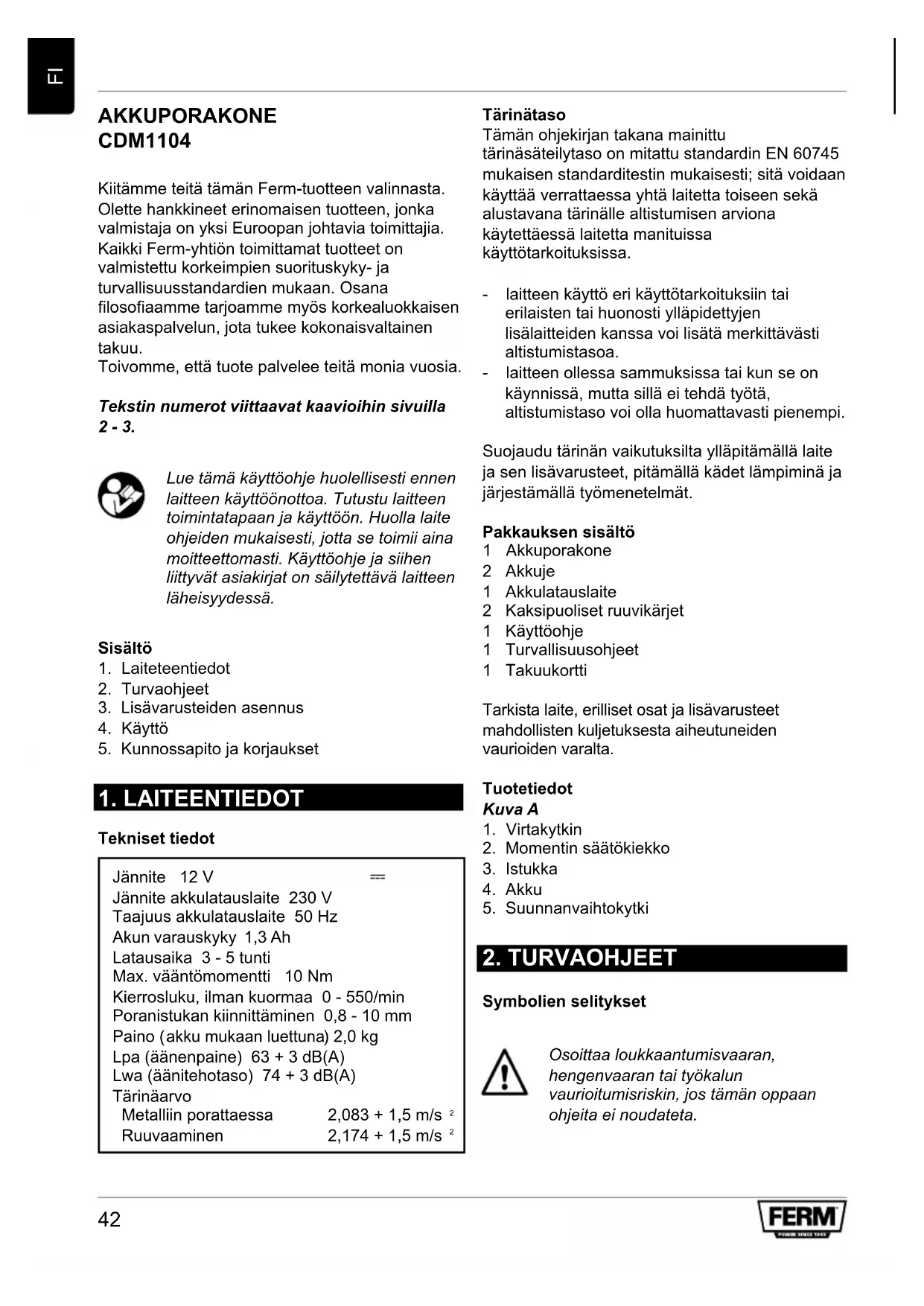

KÄYTTÖOHJE CDM1104 Ferm

Kiitämme teita taman Ferm-tuotteen valinnasta. Olette hankkineet erinomaisen tuotteen,jonka valmistaja on yksi Europan johtavia toimittajia. Kaikki Ferm-yhtion toimitamat tuotteet on valmistetu korkeimpien suorituskyk- ja turvallususstandardien mukaan.Osana filosofiaamme tarjoamme myos korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu. Toivonne,että tuote palvelee teita monia vuosia.

Tekstin numeroi viittaavat kaavioihin sivuilla 2-3.

Lue tämä kaytöohje huolellisesti ennen laitteen kaytöönottoa. Tutustu laitteen toimintapaan ja kaytöön. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Kaytöohje ja siihen liittyvat asiakirjat on sailytettäva laitteen laheisyydessä.

Sisälto

1. Laiteteentiedot
2. Turvaohjeet
3. Lisavarusteiden asennus
4. Kaytto
5. Kunnossapito ja korjaukset

1. LAITEENTIEDOT

Tekniset tiedot

Jannite 12V

Jännite akkulatauslaite 230 V

Taajuus akkulatauslaite 50 Hz

Akun varauskyk 1,3 Ah

Latausaika 3-5 tunti

Max. väantömomentti 10 Nm

Kierrosluku, ilman kuormaa 0 - 550/min

Poranistukan kiinnittäminen 0,8 - 10 mm

Paino (akku mukaan luettuna) 2,0 kg

Lpa (aenpaine) 63 + 3dB(A)

Lwa (aànitehotaso) 74 + 3 dB(A)

Tärinaarvo

Metalliin porattaessa 2,083 + 1,5 m/s

Ruvaaminen 2,174 + 1,5 m/s

Tärinataso

Tämän ohjekirjan takana mainittu
tärinäsäteilytaso on mitattu standardin EN 60745
mukaisen standarditestin mukaisesti; sitä voidaan
käyttaa verrattaessa yhtä laitetta toiseen sekä
alustavana tärinälle altistumisen arviona
käytettaessä laitetta manituissa
käytöttarkoituktisssa.

• laitteen käytto eri käytötarkoituksiin tai erilaisten tai huanosti ylläpidettyjen lisälitteiden kanssa voi lisā t merkittävsti altistumistasa.
• laitteen ollessa sammuksissa tai kun se on käynissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi.

Sujoaudu tärinān vaikutuksilta yllapitamalla laite ja sen lisāvarusteet, pitamalla kädet lampiminä ja järestamalla tyomenetelmat.

Pakkauksen sisälto

1 Akkuporakone
2 Akkuje
1 Akkulatauslaite
2 Kaksipuoliset ruuvikärjet
1 Kaytttoohje
1 Turvallisuusohjeet
1 Takuukortti

Tarkista laite, erilliset osat ja lisavarusteet mahdollisten kuljetuksesta aiheituneiden vaurioiden varalta.

Tuotetiedot

Kuva A

1. Virtakytkin
2. Momentin saatokiekko
3. Istukka
4. Akku
5. Suunnanvaihtokytki

2. TURVAOHJEET

Symbolien selitykset

Osoittaa loukkaantumisvaaran, hengenvaaran tai tyokalun vauroitumisriskin, jos tamnan oppaan ohjeita ei noudateta.

Osoittaa sahköiskuvaaran.

Laitteen käyntinopeutta voidaan saatäa sahköisesti.

Ei saa käyttaa sateessa.

Vain sisakayttoon.

Ni-Cd-akut voi kierrattä. Toimita ne ongelmajatteiden keräyspisteeseen, jotta ne kierratetään tai havitetäynmpäristöä saastavälla tavalla.

Toimita akku kierratykseen.

Tärkeitä turvallisuusohjeita lataus laitetta ja akkulohkoa varten

Jos joudut happolohkossa olevan hapon kanssa kosketuksiin, pese happo heti pois vedell. Jos happoa joutuu silmiin, huuhtele silmät heti vedellä ja hakeudu heti läakärin!

1. Lue käyttoohje ja turvallisuusohje latauslaitteelle ja akkulohlcole ennen käytöä ja noudata niitä!
2. Huomio! Käytä vain latauslaitetta ja akkulohkoa, jotka valmistaja on toimittanut, muussa tapauksessa on olemassa onnettomuusvaara.
3. Suojaa latauslaite, akkulhko ja sahkötyokalu kosteudelta, kuten esim. vesisateelta tai lumelta.
4. Tarkista aina ennen latauslaitteen kayttoa kaikkien kaapeleiden oikea liitantä.
5. Jos havaitset kaapeleissa vaurioita, latauslaitetta ei saa ena kayttta. Vaurioitunut kaapeli on heti vaihdettava.

6. Kun et käytä latauslaitetta, verkkopistoke tätyy olla vedettynä irti pistorasiasta. Älä vedä pistoketta verkkokaapelista.

7. Jos latauslaite sattuu putoamaan tai on muulla laitettu altiiksi voimakkaalle mekaaniselle rasitukselle, jata se ennen lisakayttoa ensin tunnustetun ammattikorjaamon tutkittavaksi vaurion varalta. Vaurioituneet osat taytyy vaihtaa.

8. Käsittele akkulohkoa varovasti, ala anna sen pudota tai alä iske sitä.
9. Älä milloinkaan itse yritä korjata latauslaitetta tai akkulohkoa. Tunnustetun ammattikorjaamon täytyy aina suorittaa korjaukset, muussa tapauksessa on olemassa onnettomuusvaara.
10. Vedä aina ennen latauslaitteen tai akkulohkon puhdistusta tai huoltoa latauslaitteen verkkopistoke irti pistorasiasta.
11. Alä lataa akkulohkoa,Jos ympariston Iampotila on 5^ alapuolella tai 40^ ylapuolella.
12. Latauslaitteen tuuletusaukkojen taytyy aina olla vapaat.
13. Akkulohkoa ei saa oikosulkea.

Oikosulussa sahkö virtaa suurella virranvoimakkuudella. Seurauksena voi olla ylikuumennus, palonvaara tai akkulohkon halkeaminen. Tämä voi johtaa akkulohkon vahingoittumiseen tai onnettomusvaaraan käytäjalle.

Siitä syysta:

• Alä kiinnitā mitään kaapeleita akkulohkon napoihin.
• Ota tällöin huomioon, ettei akkulohkon kiinnittmessä ole mitään metalliesineita (nauloja, klemmareita, kolikkoja jne.).
• Alä laita akkulohkoa alttiiki sedelle tai sateelle.
  Käytä mukana toimitettua akkulohkoa ainoastaan yhdessä tämän akku-poraruuvaajan kanssa, jotta valtat virheitä ja/tai vaaran.

14.Vauroitunut tai ei enaa lataava akkulhko taytyy havittta ongelmajatteen. Ala heita sitatalousjat-teeseen.
15. Älä milloinkaan heita akkulohko tuleen tai veteen. On olemassa räjähdysvaara!

Sahkoturvallisuus

Tarkasta aina, vastaako akkujannite typpikilvessä ilmoitettua jannitetta.
Tarkasta lisäksi, vastaako verkkojannite akkulataajan tulojannitetta.

Luokan II kone - kaksoiseristetty - maadoitettua pistorasiaa ej tarvita.

Kaapeleiden tai pistokkeiden vaihto

Vanhat kaapelit ja pistokkeet on havitettvä
valittömästi sen jälkeen, kun ne on vaihdettu
uusiin.

• Ota akkulohko pois. Kun sahkötyokalua ei käytetä, ennen huoltoa ja tyokalujen vaihdon yhteydessä kuten esim. kiinnitysistukka, porantera.
• Laite on tarkoitetti ruuvaamiseen ja poraamiseen. Kaikki muut kaytöt suljetaan nimenomaan bois.

3. LISÄVARUSTEIDEN ASENNUS

Poista akku porakoneesta ennen lisavarusteiden asentamista.

Poranterien sisään laittaminen ja irrottaminen Kuva B

Poranterien lisaksi koneessa voidaan kayttäa ruuvikärkia (kuusiokantakiinnityksellä).

• Avaa poranistukka (4) käantämälä sitä laipoitukselta (9).
• Aseta poranterän varsi sisään poranistukan kiinnitykseen.
  Väännä poranistukka tiukkaan, niin etta porantera on kiinnitety.
• Kierrä poranistukka jälleen auki, kun haluat vaihtaa poranterän.

Akun sisään laittaminen ja poistaminen Kuva C

Tarkasta, etta akkulohkon tai tyokalunulkopinta on puhadas ja kuiva ennen kuin latauslaite liitetään.

Huolehdi, etta pyorimissuuntakytkin (5, Kuva A) on keskiasennossa valttaksesi, etta kone voidaan kytkea paalle odottamattomasti.
- Aseta akku (5) koneen jalkaan, kuten piirustuksessa on esitetty. Paina akku tiukkaan, kunnes se lukittuu.
- Paina molemmin käsin sulkunappeja (10) - ennen kuin poistat akun, ja vedä akku ulos
- koneen jalasta.

4. KÄYTTÖ

Huomioi aina turvallisuusohjeet ja pitaydy asiaankuuluviin maarayksiin.

Pidä koneesta kunnolla kiinni ja paina poranterä
tasaisesti työkappaleeseen. Älä ylikuormita
konetta. Käytä ainoastaan poranteriä, joissa e i
vielä pysty havaitsemaan mitään kulumista.
Kuluneet poranterät vaikuttavat Haitallisesti
koneen toimintakelpoisuuteen.

Väantömomentin asettaminen

Kuva D

Koneessa on 16 eri väantömomentin asetusta, joilla kone voi märittä voiman ruuvien sisään- ja uloskaantämseen.

• Aseta väantömomentin asetusrengas (3) haluttuun asentoon.
  Väantömomentin asetukset, jotka ovat valittavissa, ilmoitetaan asetusrenkaalla numeroiden 1 - 8 sekä kahden vãliasentoa merkitsevien (yhteensä 16) numeroiden vãlissä olevan pisteen avulla.
• Valitse pääasialisesti ruuvin liikuttamiseksi niin alhainen asento kuin mahdollista. Valitse korkeampi asento, jos moottori liukuu lapi.

Ruuvien pälle- ja poiskäantäminen

• Aseta pyörimissuunnan kytkin (6) asentoon 'R' ruuvien kiinniruuvaamista varten.
• Aseta pyörimissuunnan kytkin (6) asentoon 'L' ruuvien aukiruuvaamista varten.

Poraaminen

• Kännä vääntömomentin asetusrengas (3) porausasentoon.

Huolehdi, etta pyorimissuunnan kytkin (6) porauksessa on aina asetetu asentoon 'R'.

Päülle- ja poiskytkeminen

Kuva A

• Paina Paälle-/Poiskytkin (1) paälle. Ohjaat koneen pyörmisnopeutta voimansiirron välityksellä kytkimillä.
• Jos paëstät irti Paëlle-/Poiskytkimestä (1), poranistukkaa jarrutetaan heti, eikä se pyörin enää.
• Työnnä pyörämissuunnan kytkin (6) keskelle, koneen sulkemiseksi poiskytkettyn tilaan.

Pane kone pois vasta, kun moottori on taysin pysahtyneen. Ala laita konetta polyiselle alustalle. Polyhiukkaset voivat tunkeutua sisaan mekanismiin.

Akun lataaminen

• Tuotteen mukana tulevaa akkua ei ole ladattu valmiiksi.
• Akkulaturia saa käyttaa vain, kun lampötila on +5^ - + 40^ C.
• Akkulaturia saa käyttila vain kuivissa, hyvin tuuletetuissa tiloissa.

Lataaminen Kuya E

• Aseta akkuteline tasaiselle alustalle ja aseta akku telineeseen. Kiinnitä huomiota napaisuusmerkintöihin (+ ja -).
• Liitä verkkomuuntajan pistoke akkutelineen sivussa olevaan liittimeen.
• Aseta verkkomuuntaja pistorasiaan.
• Akkutelineen punainen latausvalo osoittaa, etta akkua ladataan.
  Täysin tyhjentyneen akun lataaminen kestää ensimmäisellä kerralla noin 5 tuntia. Seuraavilla latauskerroilla lataaminen kestää noin 3 tuntia.

Punainen valo ei sammu automaattisesti latausajan jälkeen! Irrota akku laturista 5 tunnin sisällä. Jos akkua ei irroteta laturista latausajan jälkeen, akku voi ylikuumentua.

Akun latauksen purkaminen

Akun lataamisen lisaksi myos akun oikea purkaminen on tärkeä. Akun oikealla purkamistavalla on suuri merkitys.

Kun akku on ladattu tayteen, alkuporakonetta on kaytettavä, kunnes huomaat poran tehon pienenevän niin, ettei pora pyori enaà taydellā nopeudella.
Talloin akun lataus on purkautunut lahes kokonaan. Akun lataaminen voidaan aloittaa vasta nyt.
- Jos akkua aletaan ladata, kun sen kapasiteetista on jäljellä esimerkiksi yksi kolmasosa, niin kutsuttu latausmuisti-ilmiö voi aiheuttaa ongelmia. Koska vain akun lataamatonta osaa ladataan nyt, akun latautunut kolmannes voi alkaa kiteytyä. Täloin akun tämä osa ei enää toimi myöhemmin.

• Älä pura akun varausta aivan kokonaan. Kun huomaat porakoneen pyörimisnopeuden hidastuvan, akku on ladattava. Jos porakoneen käyttoä jatketaan liian pitkään lahes tāysin purkautuneella akulla, akun navat voivat käantya. Kun akun napaisuus käantyy, plusnavasta tulee miinusnapa ja painvastoin. Jos akun navat ovat käantyneet lataamisen ajaksi, akku vauroituu käytökelvottomaksi.

Jos akkuporakonetta ei aiota kayttä pitkän aikaan, akku on ladattava ensin täyteen. Akku on varastoitava ladattuna.

5. HUOLTO & YLLÄPITO

Ennen huoltoa on varmistettava, ettei laite ole paall.

Koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käytämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käytöikään.

Puhdistaminen

Puhdista koneen ulkopinta saannollisesti pehmeallkankaalla. Parasta olisi puhdistaa se jokaisen kayttokerran jalkeen.Pidakoneen jahhytsaukot puhtaina.Jos lika on pinttynyt, voit kayttaa saippuavedellkostutettua kangaspalaa.Ala kutenkaan kayta liuottimia kuten bensiina, alkoholia, ammoniaikkia jne, koska ne vahingoittavat koneen muoviosia.

Voitelu

Konetta ei tarvitse voidella.

Viat

Jos kone vikaantuu esimerkiki si osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. Taman kayttöoppaan takasivulla on Hajotuskuva, jossa on lueteltu tilattavissa olevat osat.

Ympäristö

Kuljetusvauroioiden välttämiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen.

Vioittuneet tai käytösta poistettavat sahkolaitteet on toimitettava asianmukaiseen kierratyspisteeseen.

Takuu

Lue takuuehdot koneen mukaan liitystä takuukortista.

Tuotteseen ja käyttooppaaseen voidaan tehdä muutoksia. Teknisä tietoja voidaan muuttaa ilmoituksetta.
