CDM1104 - Gręžtuvas Ferm - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis gręžtuvas-suktuvas
Prekės ženklas	Ferm
Modelis	CDM1104
Akumuliatoriaus įtampa	12 V
Akumuliatoriaus talpa	1,3 Ah (Ni-Cd)
Įkrovimo laikas	3-5 valandos
Kroviklio įtampa	230 V / 50 Hz
Maksimalus sukimo momentas	10 Nm (mažu greičiu)
Tuščiosios eigos greitis	0-550 aps./min.
Griebtuvo talpa	0,8 - 10 mm
Sukimo momento nustatymų skaičius	16 (1-8 pozicijos su tarpiniais taškais)
Sukimosi krypties keitiklis	Taip (R – sukimui, L – atsukimui)
Svoris (apytikslis)	1,2 kg (su akumuliatoriumi)
Matmenys (ilgis x plotis x aukštis, apytiksliai)	20 x 18 x 6 cm
Garso slėgio lygis (Lpa)	63 + 3 dB(A)
Garso galios lygis (Lwa)	74 + 3 dB(A)
Vibracijos (metalų gręžimas)	2,083 + 1,5 m/s²
Pakuotės turinys	Gręžtuvas, akumuliatorius, adapteris + laikiklis, 2 dvigubi grąžtai, vadovai, garantinis talonas
Priežiūra	Valymas minkštu skudurėliu ir muiluotu vandeniu; tepimas nereikalingas
Saugumas	Naudokite tik pateiktą kroviklį; nelaikykite drėgmėje; atjunkite prieš valydami
Atsarginės dalys ir remontas	Atsarginės dalys prieinamos pagal užklausą; remontas atliekamas įgaliotame servise

Dažnai užduodami klausimai - CDM1104 Ferm

Kaip įkrauti Ferm CDM1104 gręžtuvo akumuliatorių?

Įdėkite akumuliatorių į laikiklį, prijunkite adapterį prie tinklo (230 V). Užsidegs indikatorius. Pradinis įkrovimo laikas yra apie 5 valandas, vėlesniems – 3 valandas. Neviršykite 5 valandų įkrovimo, kad išvengtumėte perkaitimo.

Kaip nustatyti sukimo momentą?

Pasukite sukimo momento reguliavimo žiedą (3) į norimą padėtį. Skaičiai nuo 1 iki 8 su tarpiniais taškais suteikia 16 nustatymų. Pradėkite nuo mažo sukimo momento ir didinkite, jei variklis slysta.

Kaip pakeisti sukimosi kryptį?

Naudokite sukimosi krypties keitiklį (6): nustatykite į 'R' sukimui (dešinė kryptis) ir į 'L' atsukimui (kairė kryptis). Nustatykite į vidurį, kad užblokuotų gaiduką.

Kokį akumuliatorių naudoja gręžtuvas ir kaip jį prižiūrėti?

Akumuliatorius yra nikelio-kadmio (Ni-Cd) 12 V ir 1,3 Ah. Įkraukite tik tada, kai jis praranda galią. Neiškraukite visiškai, kad išvengtumėte poliškumo apvirtimo. Laikykite įkrautą, jei nenaudojate ilgai.

Kaip išvalyti Ferm CDM1104 gręžtuvą?

Korpusą valykite minkštu skudurėliu, geriausia po kiekvieno naudojimo. Užsispyrusiems nešvarumams naudokite drėgną skudurėlį su muiluotu vandeniu. Nenaudokite tirpiklių, tokių kaip benzinas ar alkoholis. Įsitikinkite, kad ventiliacijos angos yra švarios.

Kokie priedai yra pakuotėje?

Pakuotėje yra: belaidis gręžtuvas, akumuliatorius, tinklo adapteris su akumuliatoriaus laikikliu, du dvigubi gręžimo antgaliai, naudojimo instrukcija, saugumo instrukcija ir garantinis talonas.

Ar galiu gręžtuvu gręžti metalą?

Taip, gręžtuvas gali gręžti metalą. Nustatykite sukimo momento žiedą į gręžimo simbolį (grąžtą) ir įsitikinkite, kad krypties keitiklis yra 'R'. Naudokite tinkamus grąžtus ir neperkraukite įrenginio.

Ką daryti, jei akumuliatorius nebesikrauna?

Patikrinkite, ar aplinkos temperatūra yra nuo 5 iki 40 °C. Įsitikinkite, kad kontaktai yra švarūs. Jei problema išlieka, akumuliatorius gali būti sugedęs. Išmeskite jį į cheminio atliekų perdirbimo punktą ir pakeiskite originaliu akumuliatoriumi.

Kaip pakeisti grąžtą?

Atblokuokite griebtuvą sukdami apykaklę. Įkiškite grąžto kotą į angą. Užveržkite griebtuvą, kad jį užfiksuotumėte. Norėdami išimti grąžtą, atlaisvinkite griebtuvą.

Kur rasti atsargines dalis CDM1104?

Atsargines dalis galima užsisakyti per garantinėje kortelėje nurodytą serviso centrą. Išsami galimų dalių sąrašas pridedamas atskirai. Niekada patys netaisykite kroviklio ar akumuliatoriaus; patikėkite juos įgaliotam servisui.

NAUDOJIMO INSTRUKCIJA CDM1104 Ferm

Dékojame, kad jsigijote ši „Ferm" produkta. Tai yra puikus produktas, kuri teikia Europaje pirmaujantys tiekëjai.

Visi pristatomi „Ferm" produktai gaminami pagal aukšćiausius našumo ir saugumo standartus.

Laikydamiesi savo principu, taip pat klienams teikiame puikias paslaugas, kurioms suteikiame visiska garantija.

Tikimès, kad megausités naudodami šj produktä daugelj metu.

Šiame tekste paminěti skačijai atitinka 2 + 3; uslapio ilustracijas

Pries naudodamiesi prietaisu, atidziai perskai-tykite sia instrukcij. Isitikinkite, kad zinote kaip prietaisas veikia ir kaip juo naudotis. Kad prietaisas veiktuy tinkami, eksploatuokite jj pagal instrukcijos nurodymus. Saugokite sia instrukcijar pridedama dokumentacija kartu su prietaisu.

Pieticiba

1. Techninai duomenys
2. Saugos taisyklès
3. Surinkimas
4. Naudojimas
5. Priežiura

1. TECHNINIAI DUOMENYS

Tehniskie datum

Jtampa 12 V

一

Akum. kroviklio jtamp 230 V

Akum. kroviklio sroves dažnis 50Hz

Akumulatoriaus talpa 1,3 Ah

Akum. Jkrovimo trukmè 3 - 5 val.

Didziausias sukimo momentas 10 Nm

Tuscios eigos greitis 0 - 550/min

Griebtuvo suspaudimo ribos 0,8 - 10 mm

Masé (su akumulatoriumi) 2,0 kg

Lwa (garso galingumas) 63 + 3dB(A)

Garsogalingumas 74 + 3 dB(A)

Vibracija

Grežimas metalo 2,083 + 1,5 m/s

Isukinéjate varztus 2,174 + 1,5 m/s

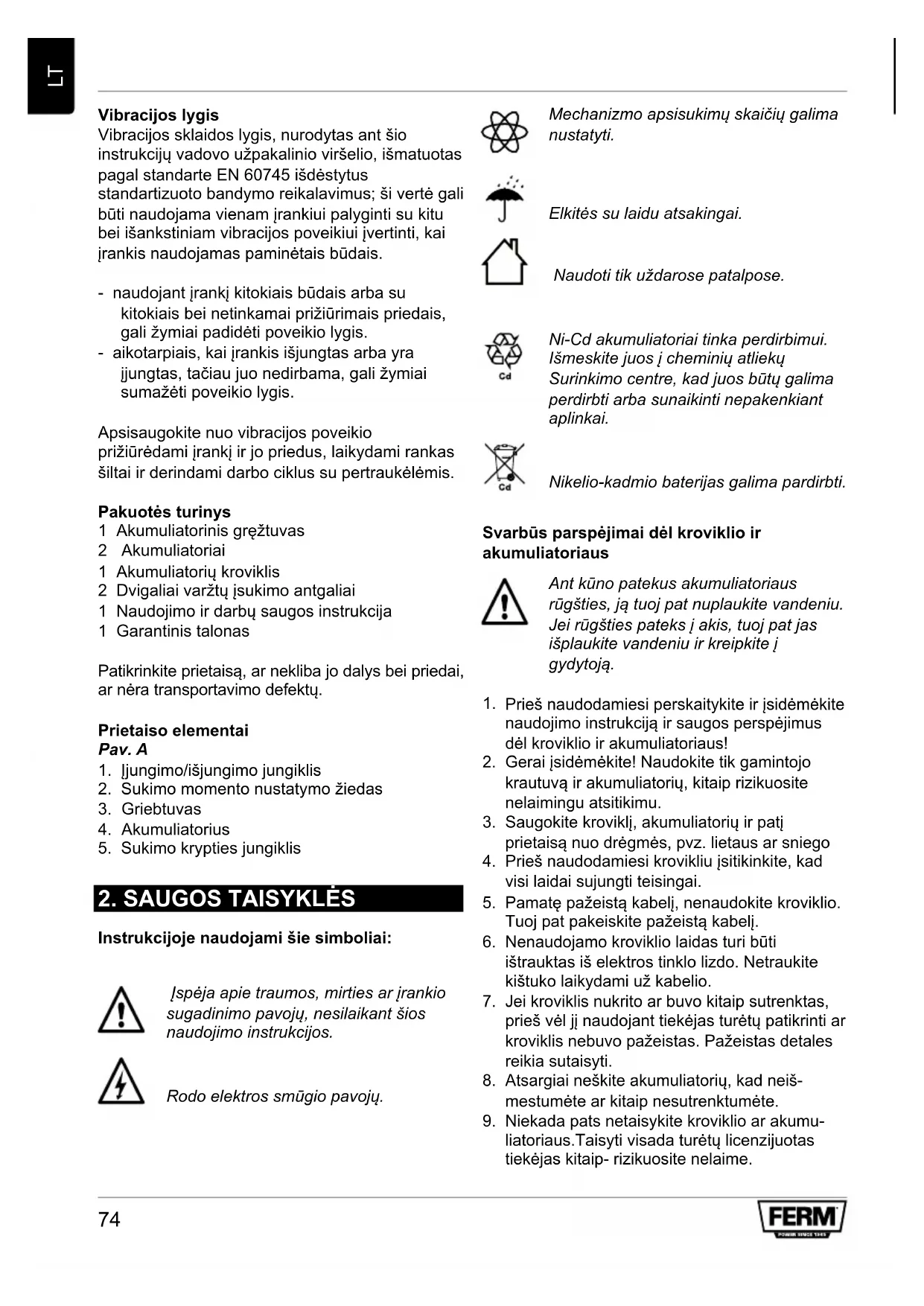

Vibraciños lygis

Vibraciños sklaidos lygis, nurodytas ant šio instrukciju vadovo užpakalinio viršelio, išmatuotas pagal standarte EN 60745 išděstytus standartizuoto bandymo reikalavimus; ši verte gali būti naudojama vienam jrankui palyginti su kitu bei išankstiniam vibraciños poveikiui jvertinti, kai jrankis naudojamas paminéais budais.

• naudojant jranki kitokiais budais arba su kitokiais bei netinkamai priziurimais priedais, gali zymiai padideti poveikio lygis.
• aikotarpiais, kai jrankis ijsjungtas arba yra jjungtas, taciau juo nedirbama, gali zymiai sumazeti poveikio lygis.

Apsisaugokite nuo vibracijos poveikio
prižūrédami jrankj ir jo priedus, laikydami rankas
siltai ir derindami darbo ciklus su pertraukelémis.

Pakuotés turinys

1 Akumulatorinis greztuvas
2 Akumulatoriai
1 Akumuliatoriu kroviklis
2 Dvigaliai varztu jsukimo antgialiai
1 Naudojimo ir darbu saugos instrukcija
1 Garantinis talonas

Patikrinkite prietaisa, ar nekliba jo dalys bei priedai, ar nera transportavimo defektu.

Prietaiso elementai

Pav. A

1. Jungimo/ispjungimo jungiklis
2. Sukimo momento nustatymo ziedas
3. Griebtuvas
4. Akumulatorius
5. Sukimo krypties jungiklis

2. SAUGOS TAISYKLEs

Instrukcijoe naudojami šie symboliai:

Ispéja apie traumos, mirties ar jrankio sugadinimo pavoju, nesilaikant šios naudojimo instrukcijos.

Rodo elektros smugio pavoju.

Mechanizmo apsisukimu skaiciu galimnustatyti.

Elkités su laidu atsakingai.

Naudoti tik uždarose patalpose.

Ni-Cd akumulatoriai tinka perdirbimui. Ismeskite juos j cheminiu atlieku Surinkimo centre, kad juos buty galima perdirbti arba sunaikinti nepakenkiant aplinkai.

Nikelio-kadmio baterijas galima pardirbti.

Svarbūs parspèjimai del kroviklio ir akumuliatoriaus

Ant kūno patekus akumuliatoriaus rūgsties, ja tuoj pat nuplaukite vandeniu. Jei rūgsties pateks j akis, tuoj pat jas išplaukite vandeniu ir kreipkite j gydytoja.

1. Pries naudodamiesi perskaltykite ir jsidemekite naudojimo instrukcija ir saugos perspejimus del kroviklio ir akumulatoriaus!
2. Gerai jsidemekite! Naudokite tik gamintojo krautuva ir akumulatoriu, kitaip rizikuosite nelaimingu atsitikimu.
3. Saugokite kroviklj, akumulatoriig ir patj prietaisa nuo dregmès, pvz. lietaus ar sniego
4. Pries naudodamiesi krovikliu jsitikinkite, kad visi laidai sujungti teisingai.
5. Pamate pazeista kabelj, nenaudokite kroviklio. Tuoj pat pakeiskite pazeista kabelj.
6. Nenaudiojamo kroviklio laidas turi buti išrauktas iš elektros tinklo lizdo. Netraukite kištuko laikydami už kabelio.
7. Jei kroviklis nukrito ar buvo kitaip sutrenktas, pries vel jj naudojant tiekejas turetu patikrinti ar kroviklis nebuvo pazeistas. Pazeistas detales reikia sutaisyti.
8. Atsargiai neškite akumuliatoriú, kad neismestumete ar kitaip nesutrenktumete.

9. Niekada pats netaiskykite kroviklio ar akumuliatoriaus. Taisyti visada turetu licenzijuotas tiekëjas kitaip- rizikuosite nelaime.

10. Pries valydami ar tvarkydami kroviklj ar akumuliatoriu, visada ištraukite kištuka is kroviklio lizdo.

11. Niekada nekraukite akumuliatoriaus, jei aplinkos temperatura yra zemesne nei 5^ ar aukstesne, nei 40^ .
12. Kroviklio védinimo angos turi būti atviros.
13. Akumulatoriaus negalima jungi trumpai.

Trumpai sujungus tekés didelé srove.
Dél to prietaisas gali perkaisti, gali kilti
gaisras arba sprogti akumulatorius. Taip
galima sugadinti akumulatoriú, o
naudojantysis rizikujoa nelaime.

Todél:

• Prie akumuliatoriaus gnybtu nejunkite jokiu laidy.
• Apžiūrekite, ar ant akumuliatoriaus nera kokiū nors metaliniū daiktu (viniū, sāvaržéliū, monetu ar pan.)
• Neapliekite akumuliatoriaus vandeniu ir nelaikykite lietuje.
• Naudokite tik su šiuo akumulatoriniu grežtuvu/suktuvu pateiktä akumulatoriú, kad isvengtumete gedimý ir/ar pavojaus Žmonéms.

14.Pazeistas akumulatorius ar toks, kurio daugiau jau negalima jkrauti, turi buti iSmestas kaip aplinkai kenksmingos siuk's-les.
15. Niekada nemeskite akumuliatoriaus i ugni ar vandenj. Tai gali sukelti sprogima!

Elektros sauga

Visada patikrinkite, ar akumuliatoriaus jtampa atitinka nurodyta ant prietaiso duomeny lenteles. Taip pat issiaiskinkite, ar elektros tinklo jtampa atitinka kroviklio naudojamj tampa.

2 saugos klases masina - dviguba izoliacija - Jums nereikës naudoti kišuko su jžeminimu.

Kabeliu ir kištuku keitimas

Pakeistus kabelius ir kištukus, senuosius iš kart išmeskite. Pavojinga j Rozeté kišti niekur neprijungto kabelio kištuka.

• Nuimkite akumulatoriui, jei jrankis nenaudojamas, pries ji remontuojan, keiciant jrankius, pvz. suverzimo laikiklis bei graztogalvute.
• Irankiu galima naudotis kaip atsuktuvu bei greztuvu. Juo negalima naudotis kitais tikslais.

3. SURINKIMAS

Pries montuodami jranki visada atjunkite akumulatoriui.

Gražtu Istatymas ir iśemimas

Pav. B

I greztuvagalima jstatyntik graztus,bet ir varztu prisukimo antgalius su sesiabriaune tvirtinamaja dalimi.

• Atveržkite grežtuvo griebtuva (4) pasukdami joŽieda (9).
• lstatykite gražto tvirtinamajá dalj i griebtuva.
• Užveržkite griebtuva, kad gražtas būtú tvirtai priveržtas.
  Noredami pakeisti graztajukite griebtuva kitapuse.

Akumulatoriaus prijungimas ir nuémimas

Pav. C

Priesprijungdami akumulatoriuy, apziurekite, ar akumulatoriaus bei jrankio pavirsiai yra sausi ir svarus.

• Isitikinkite, kad sukimosi krypties nusta-tymo jungiklis (5, Pav. A) yra nustatyas per viduri, kad prietaisas netikétai nejsijungtu.
• Jstaty kite akumulatoriu (5) j prietaiso pagrinda, kaip parodyta paveikslélyje. Stumkite akumulatoriu kol užsifiksulos.
• Pries išimdami akumulatorić, abejse pusëse paspauskite fiksavimo mygtukus (10) ir ištraukite akumulatorić is prietaiso pagrindo.

4. NAUDOJIMAS

Visada laikykites perspejmu del saugos ir atitinkamu saugos taisykliu.

Tvirtai laiky kite greztuvq ir spauskite graztaj ruosinio pavirsiu. Neperkraukite prietaiso. Nenaudokite graztu, ant kuriu matosi susidevjimo pozymiu. Susideveje graztai neigiamai atsilieps greztuvo darbui.

Sukimo momento reguliavimas Pav. D

Prietaisas turi 16 skirtung sukimo momento nustatymo padeciu, kuriais nustatomas galingumas varztu sukimui ar issukimui.

• Nustatykite sukimo momento nustatymoŽieda (3)j norimapadeti.
  Imanomos sukimo momento nustatymopadetys nurodytos ant nustatymoŽiedoskaicais nuo 1 iki 8 ir taškais tarp skaiciu, kureiskia tarpine padeti (viso 16 paDECiu).
• Naudodami veržtu sukimo antgalj pasirinkite kuo mažesnj sukimo momenta. Jei variklis prasisuka, pasirinkite aukstesnj nustatyma.

Varžtu jsukimas ir išsukimas

• Nustatykite sukimo krypties jungiklj (6) i padeti "R" kai jsukinéjate varžtus.
• Nustatykite sukimo krypties jungiklj padétj "L" kai issukinéjate varžtus.

Grežimas

• Pasukite sukimo momento nustatymoŽieda (3)jgrežimo padeti.

Pasitikrinkite, kad grežiant sukimo krypties jungiklis (6) visada būtu nustatytas j "R".

Prietaiso jjungimas ir isjungimas Pav.A

Nuspauskite jungiklio mygtuka (1). Jis reguliuoja prietaiso greitj perduodamas srove.
- Atleiskite mygtuka (1) ir grežtuvo griebtuvas sustos.
- Perjunkite sukimo krypties jungiklj (6) i vidurj noredami užfiksuoti ijsungta prietaisa.

Prietaisa nuleiskite tik tuomet, kaijis visiskai sustos.Nedekitejo ant dulketo pavrsiaus,nes dulkiu daleles gali patekti mecanizma.

Akumuliatoriaus jkrovimas

• Pridedamos baterijos tiekiamos nejkrautos.
• Bateriju jkroviklj naudokite tik aplinkos temperaturoje nuo +10^ iki +40^ C.
  Bateriju jkroviklj naudokite tik sausoje, gerai vedinamoje patalpoje.

Jkrovimas

Pav. E

• Padékite baterijos laikiklj ant lygaus stalo ir jdékite baterija j baterijos laikiklj. Atkreipkite démesj j poliu + ir - zenklinimaj.
• Jkiškite maitinimo tinklo adapterio kistukajungtj, esancia baterijos laikiklio sone.

• Jjunkite tinklo adapterj j maitinimo tinklo lizda.

• Kai baterija pradès krautis, jsijungs raudona signaline jkrovimo lemupte, esanti ant baterijos laikiklio.

• Pirma karta jkraunant nejkrautabaterija, jkrovimo procesas trunka apytiksliai 5 valandas, veliau maždaug 3 valandas.

Praejus ikrovimo laikui, raudonoji lemputé automatiskai neissijungia! Isimkite baterija is ikroviklio ne veliau, kaip po 5 valandy. Jeigu pasibaigus ikrovimo laikui baterija nebus isimta is ikroviklio, ji gali perkaisti.

Akumuliotoriaus iskrovimas

Svarbus ne tik akumuliatoriaus
jkrovimas- jo iskrovimas yra tiek pat, o
gal net ir dar labiau svarbus.

• Pakrove akumulatoriŋ naudokite grežtuva tol, kol pastebèsite, kad mažëja jo galia ir nepasiekimas didžiausias sukimosi greitis.
• Dabar akumulatorius beveik išsikrovş. Tik dapat galite jj ikrauti.
• Jkraunant akumulatoriu, kuris pakrautas, pvz. trecdaliu, gali pasireiksti vadinamasis "atminties efektas". Kadangi jkraunama tik išsikrovusi akumulatoriaus dalis, jau jkrau-tame trecdalyje gali prasadeti kristalizacija. Ta akumulatoriaus dalis daugiau nebus naudojama.
• Neiškraukite akumuliatoriaus iki galo. Jkrau-kite akumuliatoriu pastebeje, kad mažeja galingumas ar didžiausias sukimosi greitis. Jei toliau naudosite grežtuva ir akumulia-torius visiskai issikraus, gali pasireiksti vadi-namasis "poliu susikeitimo efektas". Pasikeis akumuliatoriaus poliai: "+" taps "-" o "-" taps "+"". Tokens poliskumas liks ir jkraunant aku-muliatoriu, o tai jj nepataisomai sugadins.

Jei greztuvas ilga laika nebus naudo-jamas, jj reikety pilnai pakrauti.

5. PriežiūRA

Pries atlikdami technines prieziuros darbus, jsitikinkite, kad jrenginys neveikia.

Šie prietaisai buvo suprojektuoti veikti ilgā laika esant minimialiai priežūrai. Prietaisai tarnaus ilgiau, jei reguliariai juos valysite ir tinkamai naudosite.

Valymas

Reguliariai minkstu skudureliu valykite prietao korpusa, geriausiai kas kart pasinaudojus. Is ventiliacijos angu i'svalykite dulkes ir ne'svarumus. Jei ne'svarumai nenusivalo, i'svalykite minkstu skudureliu suvilgytu muiliname vandenyje. Niekada nenaudokite tirpikliu, tokiu kaip benzinas, spirited, amoniako vanduo ir pan. Sie tirpikliai gali pazeisti plastikines dalis.

Tepimas

Prietaisui neriekia jokio papildomo tepimo.

Defektai

Atsiradus kokiam hors defektui, pvz., sudilus detalei, prašome pranešti mūsu serviso jmonei garantijoje nurodytu adresu. Šios vartojimo instrukcijos paskutiniame lape jus rasite dealizuota paveiksléj, kuriame pavaizduotos užsakytinos detales.

Išoriné aplinka

Siekiantisvengti transportavimo metu galinciuy atsirasti pazeidimu, jrenginys pristatomas kietoje pakuotete, pagrinde pagamintoje is antriniam perdirbimui tinkamu medziagu, todel prasome pasinaudoti galimybe pakuote perdirbti.

Brokuoti ir/ar bereikalingi elektrinai ar elektroniniai prietaisai surenkami tinkamuose perdirbimo punktuose.

Garantija

Garantijos salygas rasite ant atskirai pateikto garantinio talono.

Produktas ir naudotojo instrukcijos gali buti pakeistas. Specifikacijos gali buti keiçiamos be ispëjimo.

AKUMULATORA URBIS UNSKRUVGRIEZIS CDM1104

• Nuimamas akumuliatoriaus blokas, jeigu elektros jrengimas nenaudojamas, o taip pat pries valyma ir instrumentu, pavzdziiui, patrono arba graztu keitima.
• Irengimas skirtas tiktai grežimui ir varžtu prisukimui. Jo naudiojimas kitiems poreikiams kategoriskai draudžiamas.

3. PIEDERUMU IERIKOSANA

Atsiradus kokiam nors defektui, pvz., sudilus detalei, prašome pranešti mūsu serviso jmonei garantijoje nuroydtu adresu. Šios vartojimo instrukcijos paskutiniame lape jūs rasite dealizuota paveiksléj, kuriame pavaizduotos užsakytinos detales.

Išorine aplinka

Siekiantisvengtiparotavimemutgalinciu atsirasti pazeidimu,irenginys pristatomas kietoje pakuotete, pagrinde pagamintoje is antriniam perdirbimui tinkamu medziagu,todel praome pasinaudoti galmybe pakuote perdirbti.

Bojatu un/vai braketu elektrisko vai elektronisko aparatu ir janogadā atbilstosas或其他izejas pärstrades vietas.

Garantija
