CDM1104 - Bohrmaschine Ferm - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Bohrschrauber
Marke	Ferm
Modell	CDM1104
Batteriespannung	12 V
Batteriekapazität	1,3 Ah (Ni-Cd)
Ladezeit	3 bis 5 Stunden
Ladegerätspannung	230 V / 50 Hz
Max. Drehmoment	10 Nm (im reduzierten Gang)
Leerlaufdrehzahl	0 - 550 U/min
Spannfutterkapazität	0,8 - 10 mm
Anzahl Drehmomenteinstellungen	16 (Positionen 1-8 mit Zwischenpunkten)
Drehrichtungsumschalter	Ja (R für Schrauben, L für Lösen)
Gewicht (ca.)	1,2 kg (mit Akku)
Abmessungen (L x B x H, ca.)	20 x 18 x 6 cm
Schalldruckpegel (Lpa)	63 + 3 dB(A)
Schallleistungspegel (Lwa)	74 + 3 dB(A)
Vibration (Metallbohren)	2,083 + 1,5 m/s²
Lieferumfang	Bohrmaschine, Akku, Netzadapter + Halterung, 2 Doppelbohrer, Handbücher, Garantiekarte
Wartung	Reinigung mit weichem Tuch und Seifenwasser; keine Schmierung erforderlich
Sicherheit	Ausschließlich das mitgelieferte Ladegerät verwenden; nicht Feuchtigkeit aussetzen; vor Wartung abziehen
Ersatzteile und Reparierbarkeit	Ersatzteile auf Anfrage erhältlich; Reparaturen durch autorisierte Werkstatt

Häufig gestellte Fragen - CDM1104 Ferm

Wie lade ich den Akku des Ferm CDM1104 Bohrschraubers?

Setzen Sie den Akku in die Halterung, schließen Sie den Netzadapter an (230 V). Die Kontrollleuchte leuchtet auf. Die anfängliche Ladezeit beträgt etwa 5 Stunden, danach 3 Stunden für die folgenden Ladevorgänge. Überschreiten Sie nicht 5 Stunden Ladezeit, um Überhitzung zu vermeiden.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring (3) auf die gewünschte Position. Die Zahlen 1 bis 8 mit Zwischenpunkten bieten 16 Einstellungen. Beginnen Sie mit einem niedrigen Drehmoment und erhöhen Sie es, wenn der Motor durchdreht.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter (6): Stellen Sie ihn auf 'R' für Schrauben (rechtsdrehend) und auf 'L' für Lösen (linksdrehend). Stellen Sie ihn in die Mitte, um den Schalter zu verriegeln.

Welchen Akkutyp verwendet der Bohrschrauber und wie pflege ich ihn?

Der Akku ist ein Nickel-Cadmium (Ni-Cd) Akku mit 12 V und 1,3 Ah. Laden Sie ihn nur auf, wenn er an Leistung verliert. Entladen Sie ihn nicht vollständig, um eine Polaritätsumkehr zu vermeiden. Lagern Sie ihn geladen, wenn er längere Zeit nicht verwendet wird.

Wie reinige ich den Ferm CDM1104 Bohrschrauber?

Reinigen Sie das Gehäuse mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch. Bei hartnäckigem Schmutz verwenden Sie ein feuchtes Tuch mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin oder Alkohol. Stellen Sie sicher, dass die Lüftungsschlitze sauber sind.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält: den Akku-Bohrschrauber, einen Akku, einen Netzadapter mit Akku-Halterung, zwei Doppelbohrer, die Bedienungsanleitung, die Sicherheitshinweise und die Garantiekarte.

Kann ich den Bohrschrauber zum Bohren von Metall verwenden?

Ja, der Bohrschrauber kann Metall bohren. Stellen Sie den Drehmomentring auf das Bohrersymbol (Bohrer) und stellen Sie sicher, dass der Umschalter auf 'R' steht. Verwenden Sie geeignete Bohrer und überlasten Sie die Maschine nicht.

Was tun, wenn der Akku nicht mehr lädt?

Überprüfen Sie, ob die Umgebungstemperatur zwischen 5 und 40 °C liegt. Stellen Sie sicher, dass die Kontakte sauber sind. Wenn das Problem weiterhin besteht, ist der Akku möglicherweise defekt. Geben Sie ihn an einer Recyclingstelle für Chemieabfälle ab und ersetzen Sie ihn durch einen Originalakku.

Wie wechsle ich den Bohrer?

Entriegeln Sie das Spannfutter, indem Sie die Hülse drehen. Setzen Sie den Schaft des Bohrers in die Öffnung ein. Ziehen Sie das Spannfutter fest, um es zu arretieren. Zum Entfernen des Bohrers lösen Sie das Spannfutter.

Wo finde ich Ersatzteile für den CDM1104?

Ersatzteile können beim auf der Garantiekarte angegebenen Servicecenter bestellt werden. Eine detaillierte Liste der verfügbaren Teile liegt separat bei. Reparieren Sie niemals selbst das Ladegerät oder den Akku; überlassen Sie dies einer autorisierten Werkstatt.

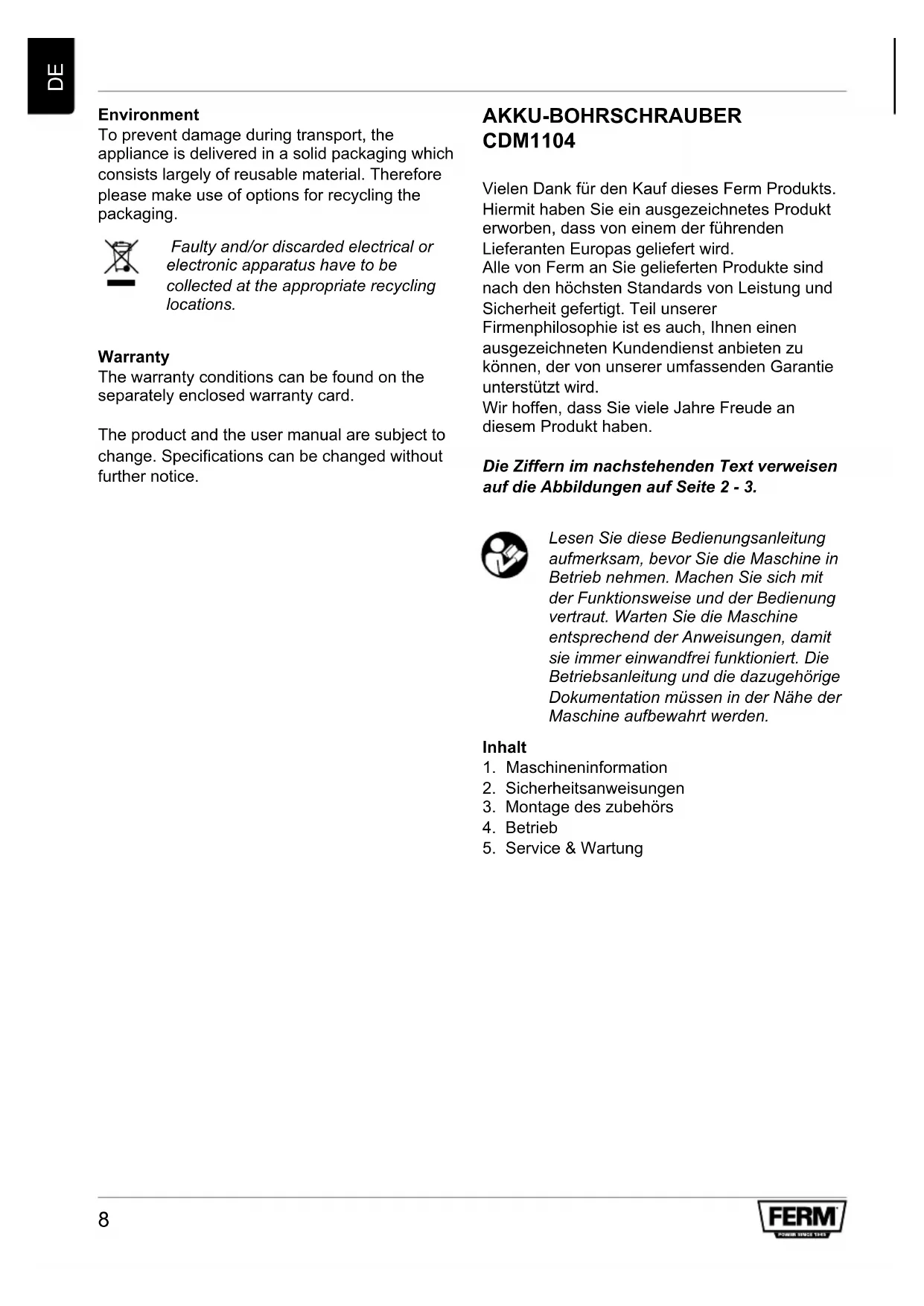

BEDIENUNGSANLEITUNG CDM1104 Ferm

Vielen Dank für den Kauf these Ferm Produktions. Hiermit haben Sie ein ausgezeichnetes Produkt erworbEN, dass von einem der führenden Lieferanten Europas geliefert wird.

Alle von Ferm an Sie gelieferten Produkte sind nach den hochsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ohnen einen ausgezeichneten Kundendienst anbieten zu konnen, der von unserer umfassenden Garantie unterstützt wird.

Wir hoffen, dass Sie weitere Jahre Freude an thisem Produkt haben.

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2 - 3.

Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betriebnehmen. Machen Sie sich mit der Funktionseise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei Funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Höhe der Maschine aufbewahrt werden.

Inhalt

1. Maschineninformation
2. Sicherheitsanweisungen
3. Montage des zubehörs
4. Betrieb
5. Service & Wartung

1. MASCHINENINFORMATION

Technische Daten

Spannung 12V=

Spannung Akkuladegerät 230 V

Frequenz Akkuladegerat 50 Hz

Akkuleistung 1,3 Ah

Ladedauer 3 - 5 Std

Max. Drehmoment

(Geschwindigkeit niedrig) 10 Nm

Drehzahl, ohne Last 0 - 550/min

Bohrfutteraufnahme 0,8 - 10 mm

Gewicht (einschl. Akku) 2,0 kg

Lpa (Schalldruck) 63 + 3 dB(A)

Lwa (Schalleistung) 74 + 3dB(A)

Vibrationswert

Beim Bohren in Metall 2,083 + 1,5 m/s

Beim Schraubendrehen 2,174 + 1,5 m/s

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene
Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 60745
gemessen; Sie kann verwendet
werden, um ein Werkzeug mit einem anderen zu
vergleichen und als vorläufige Beurteilung der
Vibrationsexposition bei Verwendung des
Werkzeugs für die angegebenen
Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, konnen die Expositionsstufe erheblich verringern

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

Packungsinhalt

1 Akku-Bohrschauber
2 Akkus
1 Adapter + Akkuhalter
2 Doppelseitige Bits
1 Bedienungsanleitung
1 Sicherheitsanweisung
1 Garantiekarte

Überprüfen Sie das Gerät auf lockere Teile und Zubehör, die beim Transport beschädigt wurden.

Produktinformationen Abb.A

1. Ein-/Aus-Schalter
2. Einstellring Drehmoment
3. Bohrfutter
4. Akku
5. Drehrichtungsschalter

2. SICHERHEITSANWEISUNGEN

Erklärung der Symbole

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheitsvorschriften in dieser Anleitung.

Deutet das Vorhandensein elektrischer Spannung an.

Die Drehzahl der Maschine kann elektronisch eingestellt werden.

Nur zur Benutzung in Gebäuden.

Ni-Cd-Akkus sind recyclelbar. Geben Sie sie bei einer Entsorgungsstelle für chemische Abfälle ab, so dass die Akkus recyclelt oder auf umwelt-freundliche Weise entsorgt werden.

Nicht in den Hausmull werfen.

Wichtige Sicherheitshinweise für Ladegerät und Akkublock

Sollten Sie mit Säure aus dem Akkublock in Berührung kommt, waschen Sie sofort die Säure mit Wasser ab. Solle Täure in ihre Augen gelangen, spulen Sie sofort ihre Augen mit Wasser aus unduchen Sie sofort einen Arzt auf!

1. Lesen und beachten Sie vor der Benutzung die Bedienungsanleitung und Sicherheitshinweise für das Ladegerät und den Akkublock!
2. Achtung! Benutzen Sie nur das Ladegerät und den Akkublock die vom Hersteller gefelert wurden, anderenfalls besteht Unfallgefahr.
3. Schützen Sie Ladegerät, Akkublock und das Elektrowerkzeug vor Feuchtigkeit, wie z.B. Regen oder Schnee.
4. Überprüfen Sie immer vor Benutzung des Ladegerats den korrekten Anschluß aller Kabel.
5. Wenn Sie Beschädigungen an Kabeln feststellen, * dürfen Sie das Ladegerät nicht mehr benutzen. Lassen Sie das beschädigte Kabel(sofort auswechseln.
6. Wenn Sie das Ladegerät nicht benutzen, muß der Netzstecker aus der Kontaktdose gezogen sein. Ziehen Sie den Netzstecker nicht am Netzkabel.
7. Sollte das Ladegerät herunterfallen oder anderweitig starker mechanischer Beanspruchung ausgesetzt sein, setzen Sie es vor weiterer Benutzung erst von einer anerkannten Fachwerkstatt auf Beschädigung untersuchen. Beschädigte Teile müssen repariert werden.
8. Behandeln Sie den Akkublock mit Umsicht, lessen Sie ihn nicht fallen, oder schlagen Sie ihn nicht an.
9. Versuchen Sie niemals das Ladegerät oder den Akkublock selbst zu reparieren. Reparaturen mussen immer von einer anerkannten Fachwerkstatt durchgeführt werden, andernfalls besteht Unfallgefahr.
10. Ziehen Sie vor Reinigung oder Wartung von Ladegerät oder Akkublock immer den Netzstecker aus der Steckdose des Ladegerats.

11. Laden Sie nie den Akkublock, wenn die Umgebungs-temperatur unterhalb 5^ oder oberhalb 40^ liegt.

12. Die Luftungsöffnungen des Ladegerats müssen immer frei sein.

13. Der Akkublockarf nicht kurzgeschlossen werden.

Bei einem Kurzschluß fließt Strom mit hoher Strom-stärke. Überhitzung, Brand-gefahr oder Platzen des Akkublocks konnen die Folge sein. Dies kann zu Beschädigung des Akkublocks bzw. Unfallgefahr für den Benutzer führen.

Deshalb:

• Schlieben Sie keine Kabel an die Polen des Akkublocks an.
• Achten Sie daraufuf, daß sich keine Metallgegenstände (Nagel, Buroklammern, Munzen etc.) in der Akkublock-aufnahme befinden.
• Setzen Sie dem Akkublock nicht Wasser oder Regen aus.

• Verwenden Sie den mitgeliefertem Akkublock ausschließlich in combination mit diesen Akku-Bohrschrauber um Fehler und/oder Risiko zu vermeiden.

• Ein beschädigter oder nicht mehr ladbarer Akkublock muß als Sondermüll entsorgt werden. Werfen Sieihn nicht in den Hausmüll.

• Werfen Sie den Akkublock niemals ins Feuer oder Wasser. Es besteht Explosionsgesafhr!

Elektrische Sicherheit

Überprüfen Sie stets, ob die Spannung auf dem Akkusatz mit der auf dem Leistungsschild genommen Spannung übereinstimmt. Überprüfen Sie auch, ob ihre Netzspannung mit der Eingangsspannung des Akkuladegerats übereinstimmt.

Gerat der Schutzklasse II - schutzisoliert -kein Schutzkontakt erforderlich.

Austauschen von Kabeln oder Steckern

Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhalten ist. Entsorgen Sie alte Kabeln oder Stecker, unmittelbar nach dem Sie durch neue ersetzt sind.

• Nehmen Sie den Akkublock ab. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Spannfutter, Bohrer.
• Das Gerät ist zum Schrauben und Bohren geeignet. Alle anderen Anwendungen werden ausdrücklich ausgeschlossen.

3. MONTAGE DES ZUBEHÖRS

Entfernen Sie vor Anbringung eines Zubehörteils stets die Akku.

Einsetzen und Entfernen von Bohrschneiden Abb. B

Die Maschine kann geben Bohrschneiden auch Schraubenzieherspitzen mit sechskantigem Schaft aufnehmen.

• Losen Sie das Bohrfutter (4), indem Sie es an der Bördelung (9) drehen.
• Setzen Sie den Schäft der Bohrschneide in die Aufnahme des Bohrfutters ein.
• Drehen Sie das Bohrfutter fest, so daß die Bohrschneide festgeklemmt ist.
• Drehen Sie das Bohrfutter wieder auf, wenn Sie die Bohrschneide wechseln möchten.

Einsetzen und Entfernen des Akkus Abb. C

Überprüfen Sie, daß die Außenfläche des Akkublocks oder Werk-zeugs sauber und trocken ist, bevor das Ladegerät angeschlossen wird.

• Sorgen Sie davon, daß der Drehrrichtungsschalter (5 Abb. A) in der mittleren Position stehen, um zu vermeiden, daß die Maschine unerwartet eingeschaltet werden kann.
• Setzen Sie den Akku (5) in den Fuß der Maschine ein, wie auf der Zeichnung angegeben. Drücken Sie den Akku fest, bis er einrastet.
• Drücken Sie an beiden Seiten die Sperrknöpfte (10), bevor Sie den Akku entfernen, undziehen Sie den Akku aus dem Fuß der Maschine.

4. BEDIENUNG

Beachten Sie immer die Sicherheitshinweise und halten Sie sich an die einschlagigen Vorschriften.

Halten Sie die Maschine ordentlich fest und drücken Sie die Bohrschneide gleichmäßig in das Werkstück. Überlasten Sie die Maschine nicht. Verwenden Sie ausschließlich Bohrschneiden, die noch keinen Verschleib erkennen halten. Verschlissene Bohrschneiden beeinflussen die Funktionstüchtigkeit der Maschine nachteilig.

Drehmoment einstellen

Abb. D

Die Maschine hat 16 verschiedene Drehmomenteinstellungen mit denen die Kraft für das Ein- und Herausdrehen der Schrauben bestimmt werden kann.

• Stellen Sie den Einstellung Drehmoment (3) in die gewünschte Position. Drehmorenteinstellungen, die zur Auswahl stehen, werden auf dem Einstellung mit Hilfe der Ziffern von 1 bis 8 und mit einem Punkt zwischen zwei Ziffern angegeben, die eine Zwischenposition bezeichneten (insgesammt 16).
• Wahlen Sie vorzugsweise eine so niedrige Position wie möglich, um die Schraube zu bewegen. Wahlen Sie eine höhere Position, wenn der Motor durchrutscht.

Schrauben ein- und ausdrehen

• Stellen Sie den Drehrrichtungsschalter (6) auf Position 'R' zum Eindrehen von Schrauben.
• Stellen Sie den Drehrichtigungsschalter auf Position 'L' zum Ausdrehen von Schrauben.

Bohren

• Drehen Sie den Einstellung Drehmoment (3) in Bohrposition.

Sorgen Sie damit, daß der Drehrrichtungsschalter (6) beim Bohren immer auf 'R'-eingestellt ist.

Ein- und Ausschalten

Abb. A

• Drücken Sie den Ein-/Aus-Schalter (1) ein. Sie regeln die Drehzahl der Maschine mittels Kraftübertragung auf den Schalter.

• Lassen Sie den Ein-/Aus-Schalter (1) los, wird das Bohrfutter sofort gebremst und lauft nicht mehr nach.

• Schieben Sie den Drehrrichtungsschalter (6) in die Mitte, um die Maschine im ausgeschalteten Zustand zu blockieren.

Legen Sie die Maschine erst wieder hin, wenn der Motor vollig stillsteht. Legen Sie die Maschine nicht auf einen staubigen Untergrund. Staubteilchen konnen in den Mechanismus hineindringen.

Akkus aufladen

• Der beiliegende Akkublock wird in ungeladenem Zustand mitgeliefert.
• Verwenden Sie das Akkuladegerät ausschließlich bei einer Temperatur zwischen +5^ und +40^ .
• Verwenden Sie das Akkuladegerät ausschließlich in trockenen, gut belufteten Räumen.

Laden

Abb. E

• Stellen Sie die Akkublock-Aufnahme auf einen flachen Tisch und setzen Sie den Akku in die Akkublock-Aufnahme ein.
  Achten Sie damit auf die angegebenen Polungsmarkierungen "+" und "-".
• Stecken Sie den Adapterstecker des Netzadapters in die Steckerbuchse seitlich des Akkuhalters.
• Stecken Sie den Netzadapter in die Steckdose.
• An der Akkublock-Aufnahme leuchtet jetzt das rote Lämpchen und zeigt damit an, dass der Akku geladen wird.
• Das Aufladen eines vollständig entladen Akkus dauert beim ersten Laden etwa 5 Stunden, bei jedem weiteren Laden etwa 3 Stunden.

Nach Ablauf der Ladezeit erlischt das rote Lempchen nicht automatisch! Nehmen Sie den Akku spätestens nach 5 Stunden aus dem Ladegerät. Falls Sie den Akku nach der Ladezeit im Ladegerät belassen, könnte dieser überhitz werden.

• Wenn der Akku aufgeladen ist, muss der Akkubohrschrauber so lange benutzt werden, bis Sie feststellen, dass die Leistung des Bohrschraubers nachlässt und die maximale Drehzahl nicht mehr erreicht wird.
• Der Akku ist jetzt nahezu entladen. Erst jetzt sollte der Akku wieder aufgeladen werden.
• Falls Sie den Akku aufladen, wenn dieser z. B. noch eine Leistung von einem Drittel hat, kann der so genannte "Memoryeffekt" auftreten. Weil beim Aufladen jetzt nur noch der entladene Teil der Akkukapazität aktiviert wird, kann der Akku in dem Drittel, das noch geladen ist, zu kristallisieren beginnen. Dadurch ist dieser Teil der Akkukapazität unbrauchbar geworden.
• Sie sollen den Akku auch nicht vollständig entladen. Sobald Sie merken, dass die Leistung oder die maximale Drehzahl des Bohrschraubers abnimmt, sollen den Sie den Akku wieder aufladen. Wenn Sie ihren Bohrschrauber weiterhin benutzen und den Akku vollständig entladen, kann der so genannte "Umpoleffekt" auftreten. Dabei wird die Polarität der Akkupole umgedreht, d. h. "+" wird zu "-" und "-" wird zu "+"'. Ist dieser Effekt erst ein Mal aufgetreten, bleibt beim Laden die Polarität vertauscht und der Akku ist irreparabel beschädigt.

Sollten Sie den Akkubohrschrauber langere Zeit nicht benutzt haben, müssen Sie den Akku zunachst voll aufladen. Der Akku muss in geladenem Zustand aufbewahrt werden.

5. SERVICE & WARTUNG

Stellen Sie vor der Durchführung von Wartungsarbeiten sichere, dass die Maschine nicht unter Strom staat.

Die Geräte wurden für Langzeitbetrieb bei minimaler Wartung konstruiert. Ihr nachhaltig zufriedenstellender Betrieb hängt von der richtigen Gerätepflege und von regelmäßiger Reinigung ab.

Entladen des Akkus

Nicht nur das Aufladen von Akkus, sondern auch das Entladen ist wichtig, wenn nicht)sogar noch wichtiger.

Reinigen

Reinigen Sie das Maschinengehause regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lufterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeucht mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffteile.

Schmieren

Die Maschine braucht keine zusätzliche

Schmierung.

Störungen

Sollte beispelsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sichitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung.

Separat befindet sich eine ausfuhrliche Übersicht über die Teile, die bestellt werden können.

Umwelt

Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung gefelfert. Die Verpackung besteht weltgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung.

Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den darauf vorgesehen. Recycling-Stellen abgegeben werden.

Garantie

Lesen Sie die Garantiebedingungen auf der separat beigefugten Garantiekarte.

Das Produkt und das Benutzerhandbuch konnen geändert werden. Die technischen Daten konnen ohne Vorankündigung geändert werden.
