KASUTUSJUHEND CDM1104 Ferm

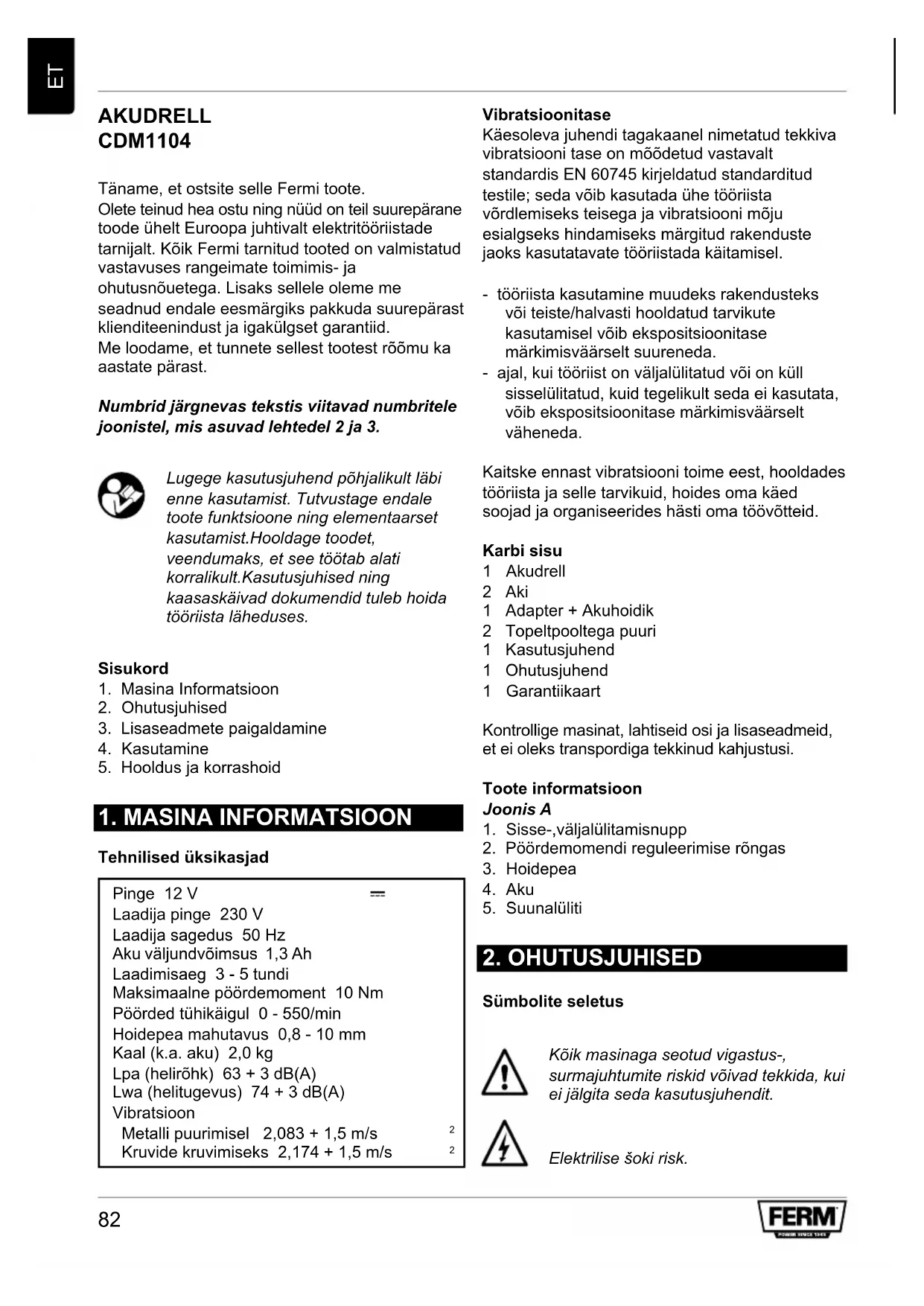

AKUDRELL CDM1104 Täname, et ostsite selle Fermi toote. Olete teinud hea ostu ning nüüd on teil suurepärane toode ühelt Euroopa juhtivalt elektritööriistade tarnijalt. Kõik Fermi tarnitud tooted on valmistatud vastavuses rangeimate toimimis- ja ohutusnõuetega. Lisaks sellele oleme me seadnud endale eesmärgiks pakkuda suurepärast klienditeenindust ja igakülgset garantiid. Me loodame, et tunnete sellest tootest rõõmu ka aastate pärast. Numbrid järgnevas tekstis viitavad numbritele joonistel, mis asuvad lehtedel 2 ja 3. Lugege kasutusjuhend põhjalikult läbi enne kasutamist. Tutvustage endale toote funktsioone ning elementaarset kasutamist.Hooldage toodet, veendumaks, et see töötab alati korralikult.Kasutusjuhised ning kaasaskäivad dokumendid tuleb hoida tööriista läheduses. Sisukord

1. Masina Informatsioon

5. Hooldus ja korrashoid

1. MASINA INFORMATSIOON

Tehnilised üksikasjad Pinge 12 V Laadija pinge 230 V Laadija sagedus 50 Hz Aku väljundvõimsus 1,3 Ah Laadimisaeg 3 - 5 tundi Maksimaalne pöördemoment 10 Nm Pöörded tühikäigul 0 - 550/min Hoidepea mahutavus 0,8 - 10 mm Kaal (k.a. aku) 2,0 kg Lpa (helirõhk) 63 + 3 dB(A) Lwa (helitugevus) 74 + 3 dB(A) Vibratsioon Metalli puurimisel 2,083 + 1,5 m/s

Vibratsioonitase Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel. - tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda. - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda. Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid. Karbi sisu 1 Akudrell 2 Aki 1 Adapter + Akuhoidik 2 Topeltpooltega puuri 1 Kasutusjuhend 1 Ohutusjuhend 1 Garantiikaart Kontrollige masinat, lahtiseid osi ja lisaseadmeid, et ei oleks transpordiga tekkinud kahjustusi. Toote informatsioon Joonis A

1. Sisse-,väljalülitamisnupp

2. Pöördemomendi reguleerimise rõngas

Kõik masinaga seotud vigastus-, surmajuhtumite riskid võivad tekkida, kui ei jälgita seda kasutusjuhendit. Elektrilise šoki risk.83

Mehhanismi pöörete arvu võib reguleerida elektrooniliselt. Ärge kasutage vihmas. Mõeldud ainult siseruumides kasutamiseks. NiCd akud on taaskasutatavad. Vigased jalvõi kasutamiskõlbmatud elektrilised aparaadid tuleb koguda selleks ettenähtud ümbertöötlemiskohtadesse. Alati laske akud tagasi ringlusesse. Tähtsad märkused aku ja laadija kohta Kui hape akult peaks sattuma nahale loputage see koheselt veega maha. Kui hape peaks silma sattuma, loputage see koheselt silmast välja ja pöörduge arsti poole!

Lugege ja järgige kasutus- ja ohutusjuhendit enne laadija ja aku kasutamist!

2. NB! Kasutage ainult tootja laadijat ja akut -

vastasel juhule riskite õnnetusega.

3. Kaitske laadijat, akut ja toiteallikaid niiskuse,

vihma, lume jms eest.

4. Enne laadija kasutamist kontrollige alati, et

kaablid oleksid korrektselt ühendatud.

5. Kui avastate, et kaabel on katki, ei tohiks te

seda enam kasutada. Laske katkine kaabel koheselt vahetada.

6. Kui laadijat ei kasutata, tuleks see

vooluvõrgust välja tõmmataÄrge tõmmake pistikut seinast ahnelt ega rabeledes.

7. Kui laadija peaks olema maha kukkunud või

kuidagi teistmoodi mehaaniliselt viga saanud, laske seda kontrollida autoriseeritud edasimüüjal enne taaskordset kasutamist. Vigastatud osad tuleks lasta parandada.

8. Olge ettevaatlik käsitledes akut, ning ärge

laske sellel maha kukkuda ega muud moodi kokkupõrgata.

9. Ärge kunagi proovige akut ega laadijat ise

parandada. Remonditöid tuleks alati teostada autoriseeritud edasimüüjal - vastasel juhul riskite õnnetusega.

10. Enne laadija või aku hooldamist või laadimist

eemaldage pistik vooluvõrgust.

11. Ärge kunagi laadige akut, kui õhutemperatuur

on alla 5 °C või üle 40°C.

12. Õhutusavasid ei tohi kunagi blokeerida.

13. Akut ei tohi lügisesse ajada.

Lühis põhjustab kõrgepinge voolu. See võib lõppeda ülekuumenemist, tulekahju või aku plahvatamisega.See võib kahjustada akut või kasutaja võib riskida õnnetusga. Seega:

• Ärge ühendage mingisuguseidki kaableid aku poolustele.

• Hoidke, et aku kontaktpindadele ei satuks metallist esemeid(naelad, kirjaklambrid, mündid jne).

• Ärge laske akul sattuda vee või vihma kätte.

• Kasutage akut ainult komplektis oleva akudrelli/kruvikeerajaga, et hoida ära vigu ja riske inimestele. 14.Aku, mis on vigastatud või mida ei saa enam kasutada tuleks viia selleks ette nähtud spetsiaalsesse ohtlike jäätmete käitlemistehasesse. Ärge visake seda majapidamisjäätmetesse.

15. Ärge kunagi visake akut tulle või vette. Sellega

riskeerite plahvatusega! Elektriline ohutus Alati kontrollige, et pingel plaadil vastaks pingele akul.Samuti kontrollige, et vooluallika pinge vastaks pingele aku sisendpingega. Klass II masin - Topeltisolatsioon - Teil pole vaja maandatud pistikut. Kaablite ja pistikute vahetamine Koheselt visake vanad kaablid ja pistikud minema, kui nad on asendatud uutega. On ohtlik sisestada lahtise kaabliga pistikut seina.84

• Eemaldage aku. Säilitage olukord, et energiaaparaati ei kasutataks, kui vahetatate tööriistu, näiteks hoidepea lukustamine, puuri vahetamine.

• Aparaat on mõeldud kasutamiseks kruvikeerajana ja drellina. Igasugune muu kasutamine on mitte ette nähtud.

LISASEADMETE PAIGALDAMINE Lisaseadmeid paigaldades, eemaldage alati aku. Puuride paigaldus ja eemaldamine Joonis B Lisaks puurimisele võib aparaati kasutada ka kruvikeeraja otsana kuuskantotsikuga.

• Vabastage drelli hoidepea (4) pöörates käepidet (9).

• Sisestage puuri ots hoidepeasse.

• Pinguldage drelli hoidepea nii, et puur on kindlalt kinnitatud.

• Pöörake drelli hoidepead vastassuunas, kui soovite puuri vahetada. Aku ühendamine ja eemaldamine Joonis C Veenduge, et aku või aparaadi välispind on puhas ja kuiv enne laadijaga ühendamist.

• Veenduge, et suunalüliti (5 sümbol A) on keskmises asendis, et välistada aparaadi ootamatut tööle hakkamist.

• Sisestage aku (5) aparaadi põhja nagu joonisel näidatud. Lükake akut, kuni see lukustub sneprisse.

• Vajutage lukustamisnuppe (10) mõlemal küljel enne aku eemaldamist ja eraldage aku aparaadi põhjast.

Järgige alati ohutusnõudeid ja asjasse puutuvaid ohutuskoode. Hoidke aparaati kindlalt ja vajutage puur kindlalt tööpinnale. Ärge aparaati ülekoormake. Kasutage ainult puure, millel pole silmnähtavat kulumist. Kulunud puurid kahjustavad aparaadi funktsioneerimist. Pöördemomendi reguleerimine Joonis D Aparaadil on 16 erinevat pöördemomendi seadet, millega saab kruvide kruvimise ja eemaldamise jõudu muuta.

• Pöörake pöördemomendi rõngas (3) soovitud positsiooni. Võimalikud pöördemomendi seaded on näidatud reguleerimisrõngal numbritega 1 kuni 8. Punktid numbrite vahel määravad vahepealseid seadistusi (kokku 16).

• Kruvikeerajat kasutades peaksite valima võimalikult madala seade. Kui mootor hakkab libisema, valige kõrgem seadis. Kruvide paigaldamine ja eemaldamine

• Sättige suunamuutmislüliti (6) positsiooni ‘R’ kruvide kruvimiseks.

• Sättige suunamuutmislüliti positsiooni ‘L’ kruvide väljakruvimiseks. Puurimine

• Pöörake pöördemomendirõngas (3) puurimispositsiooni. Veenduge, et suunamuutmislüliti (6) oleks alati sätitud positsiooni ‘R’ puurimise ajal. Aparaadi sisse- ja väljalülitamine Joonis A

Vajutage sisse-,väljalülitamisnuppu (1). See reguleerib aparaadi kiirust kandes jõu üle nupule.

Laske sisse-,väljalülitamisnupp (1) lahti, et koheselt peatada puuri hoidepea, mis lõpetab pöörlemise.

Liigutage suunamuutmislüliti (6) keskele, et lukustada aparaat ja panna see välalülitatud seisundisse. Asetage masin maha ainult siis, kui see on pöörlemise lõpetanud. Ärge asetage seda tolmusele pinnale, kuna tolmuosakesed võivad sattuda mehhanismi. Aku laadimine

• Sisse pandud aku on laadimata olekus.

• Kasutage akulaadijat ainult õhutempera- tuuride vahemikus +5° kuni + 40º Celsiust.

• Kasutage akulaadijat ainult kuivades, ventileeritud ruumides.85

Asetage akulaadija lamedale lauale ja pange aku akuhoidjasse. Pange tähele + ja - pooluste märkidele.

Pange adapteri pistik võrguadapteri akuhoidja küljele.

Pange võrguadapter pistikupessa.

Punane laadimistuli akuhoidjal on viide, et akut laetakse

Laadimisprotsess võtab täiesti tühejenud akul aega umbes 5 tundi esmakordselt ning umbes 3 tundi edaspidi. Peale laadimist lülitub punane tuli automaatset välja! Eemaldage aku 5 tunni jooksul laadijast. Kui akut ei eemaldata laadijast peale laadimis- perioodi võib see ülekuumeneda. Aku tühjenemine MItte ainult aku laadimine pole tähtis, vaid tühjenemine on võrdse tähtsusega või isegi veel tähtsam.

Kui aku on laetud, tuleb akudrelli kasutada kuni hakkate märkama drelli võimsuse kahanemist ja seda, et maksimumpöördeid ei saavutata

Aku on nüüd peaaegu tühi.Ainult nüüd võite alustada aku laadimist.

Aku laadimine siis, kui see on veel ikka laetud (umbes 1/3), võib tekitada “mälu efekti” ilmnemist. Kuna tühjenenud osa laadminine on nüüd alustunud, võib aku 1/3 osa, mis on veel laetud, hakata kristalliseeruma. Seda osa akust ei saa edaspidi enam kunagi kasutada.

Ärge tühjendage akut minimaalse võimalikuni. Kohe, kui märkate, et jõudlus või maksimaalsete pöörete kiirus hakkab kahanema, peate vahetama akut. Kui te jätkate drelli kasutamist ja aku tühjeneb lõpuni võib ilmneda “poolte vahetuse” efekt. Aku poolused vahetuvad: ‘+’ poolus muutub ‘-‘ pooluseks ja ‘-‘ poolus muutub ‘+’ pooluseks. Kui selline asi on korra juhtunud, siis jäävad pooled vahetatuks ja selline asi kahjustab akut laadimisel ja muudab ta parandamatuks. Kui akudrelli ei kasutata pikemat aega, tuleks kõigepealt aku täielikult laadida. Aku tuleb säilitada laetud olekus.

5. HOOLDUS JA KORRASHOID

Veenduge, et mootor ei tööta, kui teete masinal hooldustöid. See masin on mõeldud pikaks aja töötamiseks minimaalse hooldusega. Masina pidev rahuldust andev töö sõltub korralikust masinahooldusest ja regulaarsest hooldusest. Puhastamine Hoidke masina ventilatsiooniavad puhtad, et vältida masina ülekuumenemist. Puhastage masina kesta regulaarselt puhta riidega, soovitatavalt peale iga kasutuskorda. Hoidke ventilatsiooniavad puhtad tolmust ja mustusest. Kui mustus ei peaks maha tulema, kasutage puhast riiet, mis on niisutatud seebiveega. Ärge kunagi kasutage lahusteid(bensiin, alkohol, amoniaakveed jne). Need võivad kahjustada plastikosi Őlitamine Masinat pole vaja eraldi õlitada. Rikked Kui peaks mõni viga ilmnema, kontakteeruge hooldusega, garantiikaardil märgitud aadressil. Selle kasutusjuhendi tagant võite leida osade nimekirja, mida on võimalik tellida. Keskkond Et vältida kahjustusi transpordi, on aparaat toimetatud kindlas pakendis, mis enamjaolt koosneb korduvkasutatavast materjalist. Seega palun palun kasutage võimalust korduvkasutada pakendit. Vigased ja/või kasutamiskõlbmatud elektrilised aparaadid tuleb koguda selleks ettenähtud ümbertöötlemiskohtadesse. Garantii Garantii tingimused võib leida eraldi kõrvalolevalt garantiikaardilt. Toodet ja kasutusjuhendit võidakse muuta. Spetsikatsioone võidakse muuta ilma eelneva etteteatamiseta.86
