CDM1104 - Boremaskin Ferm - Gratis bruksanvisning og manual

Produkttype	Trådløs boremaskin
Merke	Ferm
Modell	CDM1104
Batterispenning	12 V
Batterikapasitet	1,3 Ah (Ni-Cd)
Ladetid	3 til 5 timer
Laderspenning	230 V / 50 Hz
Maks. dreiemoment	10 Nm (i redusert hastighet)
Turtall uten belastning	0 - 550 o/min
Borchuckkapasitet	0,8 - 10 mm
Antall dreiemomentinnstillinger	16 (posisjoner 1-8 med mellomtrinn)
Rotasjonsbryter	Ja (R for skruing, L for løsning)
Vekt (omtrentlig)	1,2 kg (med batteri)
Mål (L x B x H, omtrentlig)	20 x 18 x 6 cm
Lydtrykknivå (Lpa)	63 + 3 dB(A)
Lydeffektnivå (Lwa)	74 + 3 dB(A)
Vibrasjoner (metallboring)	2,083 + 1,5 m/s²
Innhold i pakken	Bor, batteri, adapter + holder, 2 doble bor, håndbøker, garantikort
Vedlikehold	Rengjøring med myk klut og såpevann; smøring ikke nødvendig
Sikkerhet	Bruk kun den medfølgende laderen; utsett ikke for fuktighet; koble fra før vedlikehold
Reservedeler og reparerbarhet	Reservedeler tilgjengelig på forespørsel; reparasjoner hos et autorisert verksted

Ofte stilte spørsmål - CDM1104 Ferm

Hvordan lader jeg batteriet til Ferm CDM1104 boremaskinen?

Sett batteriet i holderen, koble adapteren til nettstrøm (230 V). Indikatorlampen tennes. Den første ladetiden er omtrent 5 timer, deretter 3 timer for påfølgende ladinger. Ikke overskrid 5 timer med lading for å unngå overoppheting.

Hvordan stiller jeg inn dreiemomentet for skruing?

Drei dreiemomentinnstillingsringen (3) til ønsket posisjon. Tallene 1 til 8 med mellomtrinn gir 16 innstillinger. Start med lavt dreiemoment og øk hvis motoren stopper.

Hvordan reverserer jeg rotasjonsretningen?

Bruk rotasjonsbryteren (6): sett den til 'R' for skruing (høyrerotasjon) og til 'L' for løsning (venstrerotasjon). Sett den i midten for å låse avtrekkeren.

Hvilken type batteri bruker boremaskinen og hvordan vedlikeholder jeg det?

Batteriet er nikkel-kadmium (Ni-Cd) på 12 V og 1,3 Ah. Lad det bare når det mister strøm. Ikke utlad det helt for å unngå polaritetsreversering. Oppbevar det ladet hvis det ikke skal brukes på lenge.

Hvordan rengjør jeg Ferm CDM1104 boremaskinen?

Rengjør huset med en myk klut, fortrinnsvis etter hver bruk. For gjenstridig smuss, bruk en fuktig klut med såpevann. Ikke bruk løsemidler som bensin eller alkohol. Sørg for at ventilasjonssporene er rene.

Hvilke tilbehør følger med i pakken?

Pakken inneholder: den trådløse boremaskinen, et batteri, en nettadapter med batteriholder, to doble bor, brukermanualen, sikkerhetshåndboken og garantikortet.

Kan jeg bruke boremaskinen til å bore i metall?

Ja, boremaskinen kan bore i metall. Still dreiemomentringen til boresymbolet (bor) og sørg for at bryteren er på 'R'. Bruk egnede bor og overbelast ikke maskinen.

Hva gjør jeg hvis batteriet ikke lader lengre?

Kontroller at omgivelsestemperaturen er mellom 5 og 40 °C. Sørg for at kontaktene er rene. Hvis problemet vedvarer, kan batteriet være defekt. Lever det til et gjenvinningspunkt for kjemisk avfall og bytt det med et originalbatteri.

Hvordan bytter jeg bor?

Lås opp borchucken ved å dreie ringen. Sett borskaftet inn i åpningen. Stram borchucken for å låse det. For å fjerne boret, løsne borchucken.

Hvor finner jeg reservedeler til CDM1104?

Reservedeler kan bestilles fra servicesenteret som er angitt på garantikortet. En detaljert liste over tilgjengelige deler følger separat. Reparer aldri laderen eller batteriet selv; overlat dem til et autorisert verksted.

BRUKSANVISNING CDM1104 Ferm

Vikt (inkl. batteri) 2,0 kg

Lpa (ljudtryck) 63 + 3 dB(A)

Lwa (ljudniva) 74 + 3dB(A)

Vibrationsvärde

Forboringimetal 2,083 + 1,5m / s

1. Skruvdragning 2,174 + 1,5 m/s

Vibrationsnivá

Alleprodukter fraFerm produserer i samsvar med de hoyeste standarder forytelse og sikkerhet.

Som en del av.Var filosofi yter vi fremragende kundeservice og gir en omfattende garanti.

Vi haper du vil ha glede av dette Produktet i mange ar.

Les bruksanvisingen nøye fdr du tar maskinen i bruk. Gjør deg kjent med hvordan redskapen fungerer og hvordan den skal brukes. Vedlikehold maskinen som angitt i instruksene, sik at den alltid fungerer knirkefritt. Bruksanvising og tilhorende dokumentasjon skal oppbevares iærheten av maskinen.

Innhold

1. Maskininformasjon
2. Sikkerhetsinstruktjoner
3. Montasjetilbehør
4. Betjening
5. Service og vedlikehold

1. MASKININFORMASJON

Tekniske spesifikasjoner

Spenning 12 V

Spenning batteriladeapparat 230V

Frekvens batteriladeapparat 50Hz

Batteriytelse 1,3 Ah

Ladetid 3-5 timer

Maks. dreiemoment 10 Nm

Turtall,uten belastning 0 - 550/min

Chuckdybde 0,8 - 10 mm

Vekt (inkl. batteri) 2,0 kg

Lpa (Lydttrykk) 63 + 3dB(A)

Lwa (Lydytelse) 74 + 3dB(A)

Vibrasjonsfaktor

Ved boring i metall 2,083 + 1,5 m/s

1. Skrutrekkeren 2,174 + 1,5 m/s

Vibrasjonsniva

Det avgitte vibrasjonsnivæt som er angitt bak i donne bruksanvisningen er blitt malt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til aammenigne et verktøy med et annet, og som et forelpig overslag over ekspondering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt.

• bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponderingsnivæt.
• tidsrommene nár verktøyet er avslätt eller nár det gär men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivæt.

Beskytt deg selv mot virkningene av vibrasjoner ved Å vedlikeholde verktøyet og utstyret, holde hendene varme og organisearbeidsmåten din.

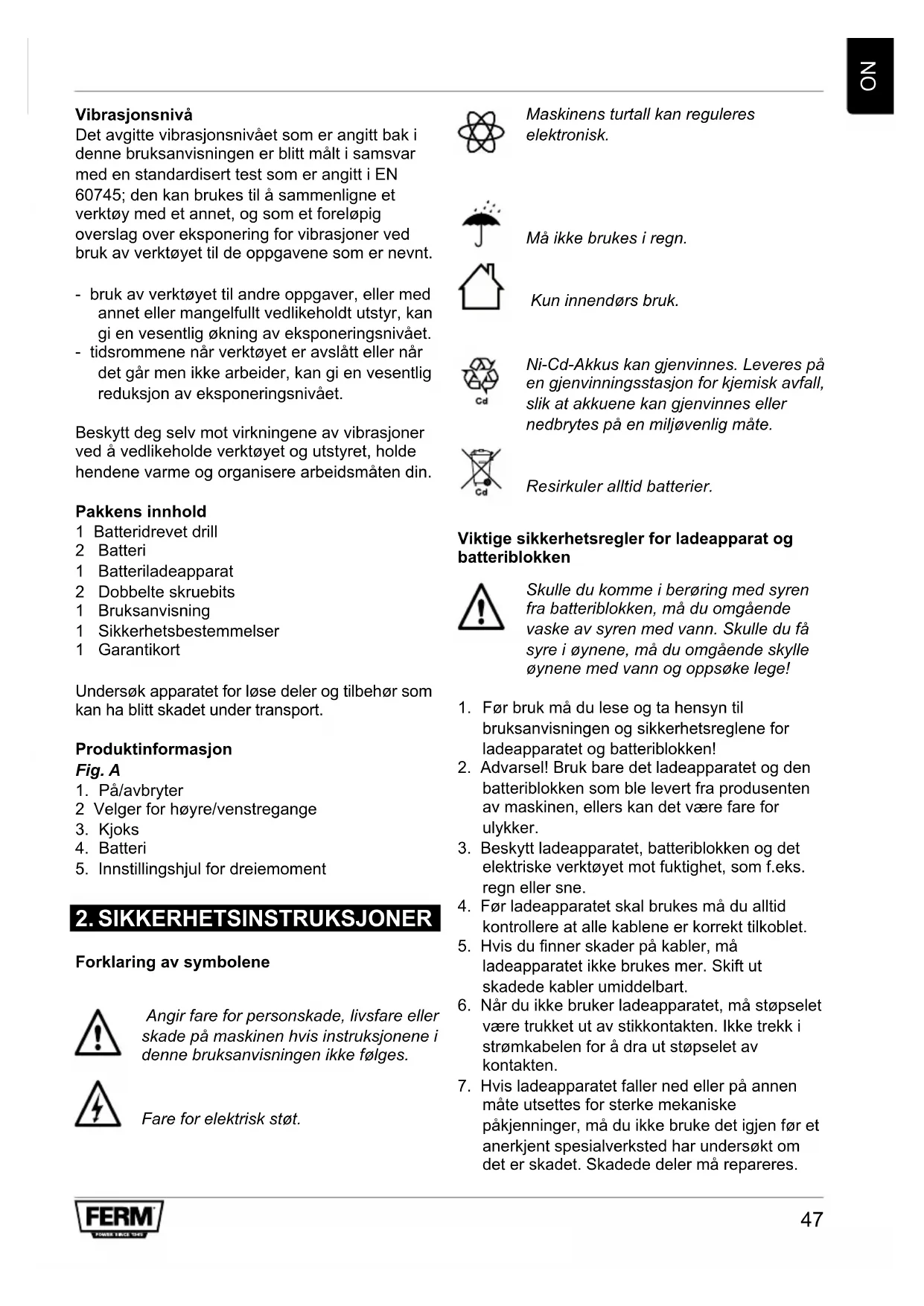

Pakkens innhold

1 Batteridrevet drill
2 Batteri
1 Batteriladeapparat
2 Dobbelte skruebits
1 Bruksanvisning
1 Sikkerhetsbestemmelser
1 Garantikort

Undersök apparatet for lose deler og tilbehör som kan ha blitt skadet under transport.

Produktinformationjon

Fig. A

1. Pá/avbryter
   2 Velger for høyre/venstregange
2. Kjoks
3. Batteri
4. Innstillingshul for dreiemoment

2. SIKKERHETSINSTRUKSJONER

Forklaring av symbolene

Angir fare for personskade, livsfare ellr skade pa maskinen hvis instruksjonene i donne bruksanvisningen不信 folges.

Fare for elektrisk støt.

Maskinens turtall kan reguleres elektronisk.

Ma ikke brukes i regn.

Kun innendors bruk.

Ni-Cd-Akkus kan gjenvinnes. Leveres pa en gjenvinningsstasjon for kjemisk avfall, sik at akkuene kan gjenvinnes eller nedbrytes pa en miljovenlig mate.

Resirkuler alltid batterier.

Viktige sikkerhetsregler for ladeapparat og batteriblokken

Skulle du komme i beroring med syren fra batteriblokken, ma du omgaarde vaske av syren med vann. Skulle du fasyre i oynene, ma du omgaarde skylle oynene med vann og oppsoke lege!

1. Før bruk må du lese og ta hensyn til braksanvisningen og sikkerhetsreglene for ladeapparatet og batteriblokken!
2. Advarsel! Bruk bare det ladeapparatet og den batteriblokken som ble levert fra produsenten av maskinen, ellers kan det vare fare forulykker.
3. Beskytt ladeapparatet, batteriblokken og det elektriske verktøyet mot fuktighet, som f.eks. regn eller sne.
4. Før ladeapparatet skal brukes ma du alltid kontrollere at alle kablene er korrekt tinkoblet.
5. Hvis du finner skader pa kabler, maladeapparatet icke brukes mer. Skift ut skadede kabler umiddelbart.
6. När du ikke bruker ladeapparatet, på stopselet,vare trukket ut av stikkkontakten. Ikke trekk i strømkabelen for á dra ut stopselet av kontakten.

7. Hvis ladeapparatet faller ned eller på annen mæte utsettes for sterke mekaniske paksijenninger, ma du ikke bruke det igjen För et anerkjent spesialverksted har undersøkt om det er skadet. Skadede deler på repareres.

8. Vær forsiktig med batteriblokken. Ikke la den falle ned, og ikke utsett den for slag og støt.

9. Du ma aldri forske a reparere ladeapparatet eller batteriblokken selv. Reparasjoner ma alltid utfores av et anerkjent spelzialverksted, ellers kan det vare fare for ulykker.
10. Før rengjøring eller vedlikehold av ladeapparatet eller batteriblokken ma stopselet på strømkabelen alltid trekkes ut av stikkontakten på ladeapparatet.
11. Batteriblokken ma aldri lades hvis omgivelsestem-peraturen er lavere enn 5^ eller hoyere enn 40^
12. Lufteapningene i ladeapparatet ma seks tildekkes.
13. Batteriblokken mä ikke kortsluttes.

Ved en kortslutning oppstar det en elektrisk strom med svært hoy stromstyrke. Følgene kan bli overoppheting, brannfare aller sprekker i batteriblokken. Dette kan fere til skader på batteriblokken eller atBrukeren utsettes for fare.

Derfor:

• Ikke koble kabler til polene på batteriblokken.
  Pass pa at ingen metallgjenstander (stifter, binders, mynter osv.) befinner seg i holderen for batteriblokken.
• Batteriblokken ma ikke utsettes for vann erler regn.
  For a unnga feil og/eller risiko ma du utelukkende bruke den medfolgende batteriblokken i kombinasjon med donne batteridrevne drillen/skrutrekken.

14.En skadet batteriblokk,ller en batteriblokk som ikke lenger kan lades, mA behandles som spelzialavfall. Ikke kast den sammen med vanlig husholdningsavfall.

1. Batteriblokken ma aldri legges pa ilden ell er i vann. Da kan den eksplodere!

Elektrisk sikkerhet

Kontroller alltid om batterispenningen stemmer overens med den pa typeskiltet. Kontroller dessuten om nettspenningen din stemmer overens med ingangsspenningen til batteriladeapparatet.

Class II-maskin-Dobbeltisolert Krever icke jordet stopsel.

Skifte av kabler og stopsler

Kast gamle kabler og støpsler umiddelbart etter at de er blitt skifte t ut med nye.

• Ta av batteriblokken. När elektroverktøyet ikke er i bruk, for vedlikehold og ved skifte av verktøy, som f.eks. spennpatron eller bor.
• Maskinen kan brukes til ø skru og ø bore. Den må ikke under noen omstendighet brukes til andre formal.

3. MONTERING AV TILBEHØR

Fjern batteriet for det moneres tilbehor.

Innsetting og fjerning av bor

Fig. B

I tillegg til bor kan maskinen ogsa brukes med drillbiter med sekskantet stamme.

• Løsne chicken (4) ved á dreie den ytterste riflete delen (9).
• Sett borstammen inn i chucken.
• Stram chucken, sik at boret sitter fastklemt.
• Skru opp chucken igjen när du vil skifte bor.

Sette inn og fjerne batteriet

Fig. C

Kontroller at yttersiden av batteriblokken.
eller verktoyet er ren og torr, for
ladeapparatet kobles til.

Sorg for at dreieretningsbryteren (5, Fig. A) starimidstilling,sa du unngar at maskinen uventet kan slas pa.
- Sett batteriet (5) inn i foten av maskinen, som vist på tegningen. Trykk batteriet bestemt inn, til det lases på plass.
- Når du vil ta ut batteriet igjen, må du trykke pa laseknappene (10) på begge sider og trekke batteriet ut av maskinfoten.

4. BRUK

Ta alltid hensyn til sikkerhets- merknadene og falg de tilhorende reglene.

Hold maskinen ordentlig fast og trykk boret jevnt inn i arbeidsstykket. Ikke overbelast maskinen. Bruk utelukkende bor som ikke bærer preg av slitasje. Slitte bor påvirker maskinens funksjonsdyktighet negativt.

Stille inn dreiemomentet

Fig. D

Maskinen har 16 forskjellige dreiemomentinnstlinger som kan brukes til a regulere denkraften skruene skrus inn erer ut med.

• Sett innstillingsringen for dreiemomentet (3) i onsket posisjon.
  De dreiemomentinnstillingene som stared til disposisjon, er angitt pa innstillingsringen med tall fra 1 til 8 og med et punktum mellom sifrene, som angir en mellomstilling (tilsammen 16 innstlinger).
• Velg fortrinnsvis en sa lav innstilling som mulig for a bevege skruen. Velg en hoyere innstilling hvis motoren slurer.

Skru inn og ut

• Still inn retningsvolvergen (6) på 'R' for Å skruinn skruer.
• Still retningsvelgeren på 'L' for Å skru ut skruer.

Bore

Vri innstillingsringen for dreiemomentet (3) til borestilling.

Bruk aldri bryteren mens motoren gär! Pass pa at retningsvelgeren (6) star pa 'R' under boring.

Slá pá og av

Fig. A

• Trykk inn av/på-bryteren (1). Turtallet til maskinen reguleres ved hjelp av kraften som brukes på bryteren.
• Hvis du slipper av/på-bryteren (1), bremses chucken med én gang, og fortsetter ikke Å rotere.
• Sett retningsvelgeren (6) i midststilling for Å lase maskinen i avslätt tilstand.

Du ma ikke legge fra deg maskinen För motoren har sluttet Å rotere. Ikke legg maskinen på støvete overflater. Støvpartikler kankommen inn i mekanismen.

Lade batterier

• Det medfolgende batteriet er uoppladet ved levering.
• Batteriladeren mä kun brukes ved temperaturer mellom +5^ til +40^ Celsius.
• Bruk kun batteriladeren i tøre, ventilerte rom.

Lading

Fig. E

• Sett batteriholderen på et flatt underlag, og sett batteriet i holderen. Ta hensyn til polmarkeringene, + og -.
• Sett stopslet til nettadapteren i koplingen paskiden av batteriholderen.
  Kople nettapteren til strømuttak.
  Den rode ladelampen pa batteriholderen lysen og angir at batteriet lades.
  Lading av helt utladet batteri tar omtrent 5 timer fpreste gang og deretter omtrent 3 timer.

Etter ladingen slås ikke den rode lampen av automatisk! Ta batteriet ut av laderen innen 5 timer. Hvis batteriet ikke tas ut av laderen etter ladeperioden, kan det overopphetes.

Ultrade batteriet

Det er ikke bare lading av batteriet som er viktig, utladingen er minst like viktig.

• Når batteriet er ladet, på den oppladbare drillen brukes helt til du begyinner á merke at effekten reduseres, og at den ikke oppnár maksimal rotasjonshastighet.
• Na er batteriet nesten utladet. Ikke for dette skjer, ma du begynne a lade batteriet.

• Hvis du lader batteriet mens det fremdeles har mye kapasitet igjen, f.eks. en tredel, kan den sakalte "minneeffekten" oppsta. Fordi kun den utladede delen av batterikapasiteten til batteriet na lades opp, kan batteriet begynne Å krystalliseres i den enetrendelen som fremdeles er ladet. Deretter kan ikkedenne delen av batterikapasiteten benyttes igjen.

• Ikke lad batteriet ut helt til minimum. Så snart du merker at effekten eller maksimal rotasjonshastighet reduseres, mä du lade batteriet. Hvis du fortsetter Å bruke drillen til batteriet blir helt utladet, kan det oppsta en "polevsklingseffekt". Polariteten til batteripolene veksles om: +'blir til -' og -' blir til +'. Nå dette oppstår, fortsetter polariteten Å vare vekslet om under lading, og dette skader batteriet sá mye at det ikke kan repareres igjen.

När den tradlse drillen ikke skal brukes over en lengre期内e, ma batteriet forst lades helt opp. Batteriet ma oppbevares i ladet tilstand.

Defekte og/eller kasserte elektriske eller elektroniske apparater ma avhendes ved egnete returpunkter.

Garanti

Dette Produktet og brukerhandboken kan bli endret. Spesifikasjoner kan endres uten forvarsel.

Sorg for at maskinen er spenningslosnar det skal utfores vedlikeholdsarbeidp a de mekaniske delene.

Maskinene er konstruert sik at de kan fungere uten problemer med et minimum av vedlikehold. Hvis maskinen rengjores regelmessig og behandles pa riktig mate, bidrar ditte til a gi maskinen en lang levetid.

Rengjoring

Rengjør maskinhuset regelmessig med en myk klut, helst etter hvr bruk. Sorg for at ventilasjonsapningene er fri for stov og skitt. Hardnakket skitt fjernes med en myk klut som er fuktet med sapevann. Bruk ikke løsemidler som bensin, alcohol, ammoniakk o.kl. Slike stoffer skader kunststoffdelene.

Smoring

Maskinen trenger jak ekstra smring.

Feil

Hvis det oppstår feil som følge av for eksempel utslitte deler, skal du kontakte serviceadressen pa garantikortet. Bakerst i dette bruksanvisingen finner du en splittegning som viser deler som kan bestilles.

Miljo

For a unnga transportskader leveres maskinen i solid emballasje. Emballasjen er i den grad dette er mulig fremstilt av resirkulerbart materiale. Benyt derfor anledningen til a resirkulere emballasjen.
