BR 85/100 W Classic Bp Pack - Mașină de spălat pardoseli Kärcher - Manual de utilizare gratuit

Tip de produs	Autolaveuză profesională
Marcă	Kärcher
Model	BR 85/100 W Classic Bp Pack
Utilizare	Curățare profesională și industrială a pardoselilor plane rezistente la umiditate
Tensiune nominală	24 V
Capacitatea recomandată a bateriei	170, 180, 240 sau 285 Ah (5 h)
Puterea motorului de tracțiune	300 W
Puterea turbinei de aspirare	500 W
Puterea de antrenare a periei	2 x 750 W (total 1500 W)
Volumul rezervorului de apă curată	100 L
Volumul rezervorului de apă murdară	100 L
Temperatura max. a apei	50 °C
Lățimea de lucru (perie)	850 mm
Viteza de rotație a periei	1200 rot/min
Debitul de aer de aspirare	24 L/s
Depresiunea de aspirare	16 kPa (160 mbar)
Greutatea în gol (greutate de transport)	340 kg
Greutatea totală autorizată	440 kg
Înclinarea max. de lucru	2 %
Nivelul presiunii acustice LpA	65 dB(A)

Întrebări frecvente - BR 85/100 W Classic Bp Pack Kärcher

Cum se pornește aparatul după o perioadă lungă de inactivitate?

Înainte de punerea în funcțiune, verificați dacă bateria este încărcată. Dacă bateria este complet descărcată, nu utilizați aparatul. Încărcați complet bateria înainte de utilizare. Urmați pașii de pornire: setați întrerupătorul cu cheie pe '1', ecranul afișează starea, apoi acționați întrerupătorul de siguranță.

Ce baterie se utilizează pentru BR 85/100?

Aparatul funcționează la o tensiune de 24 V. Seturile de baterii recomandate sunt de 170, 180, 240 sau 285 Ah (fără întreținere). Bateria nu este inclusă în livrare. Utilizați numai baterii AGM sau gel conforme cu specificațiile.

Cum se curăță rezervorul de apă murdară?

După fiecare utilizare, goliți apa murdară prin furtunul de golire. Clătiți rezervorul de apă murdară cu apă curată. Curățați regulat filtrul de impurități grosiere și filtrul anti-scame. Deschideți capacul rezervorului pentru a accesa filtrele.

Ce trebuie făcut dacă puterea de aspirare scade?

Verificați mai întâi dacă rezervorul de apă murdară este plin; goliți-l dacă este necesar. Curățați filtrul anti-scame și flotorul. Verificați starea buzelor de aspirare de pe bara de aspirare: curățați-le, întoarceți-le sau înlocuiți-le dacă sunt uzate. Asigurați-vă că furtunul de aspirare nu este obstrucționat și că capacul de golire este bine închis.

La ce frecvență se efectuează întreținerea barei de aspirare?

După fiecare utilizare, curățați buzele de aspirare și verificați uzura acestora. Dacă este necesar, reglați înălțimea sau înlocuiți buzele. O reglare corectă asigură o aspirare optimă. Consultați capitolul 'Întreținere și mentenanță' pentru intervale detaliate.

Care este temperatura maximă a apei permisă?

Temperatura maximă a apei pentru rezervorul de apă curată este de 50 °C. Nu utilizați apă caldă peste această limită pentru a evita deteriorarea aparatului.

Cum se transportă aparatul în siguranță?

Pentru transport, coborâți capul de curățare și ridicați bara de aspirare. Utilizați întrerupătorul de siguranță pentru conducere. Pe pante, respectați o înclinare maximă de 2 %. La încărcarea în vehicul, blocați aparatul pentru a evita alunecarea sau răsturnarea. Utilizați curele de fixare sub rezervorul de apă murdară.

Ce trebuie făcut dacă aparatul nu pornește?

Verificați dacă întrerupătorul cu cheie este pe '1'. Acționați întrerupătorul de siguranță. Asigurați-vă că conectorul bateriei este conectat. Verificați starea de încărcare a bateriei și reîncărcați-o dacă este necesar. Verificați conexiunile la borne. Dacă există un buton de oprire de urgență, deblocați-l prin rotire.

Cum se reglează cantitatea de apă?

Utilizați butonul de reglare a cantității de apă de pe panoul de comandă. Începeți cu un debit scăzut și creșteți treptat până obțineți rezultatul dorit. O reglare adaptată gradului de murdărie a podelei permite economisirea apei și optimizarea curățării.

Pot utiliza detergenți nerecomandați?

Nu, utilizați numai detergenții recomandați de Kärcher (de exemplu: RM 756, RM 755, etc.). Utilizarea produselor nepotrivite poate deteriora aparatul și anula garanția. Respectați instrucțiunile de siguranță și evitați detergenții puternic spumogei.

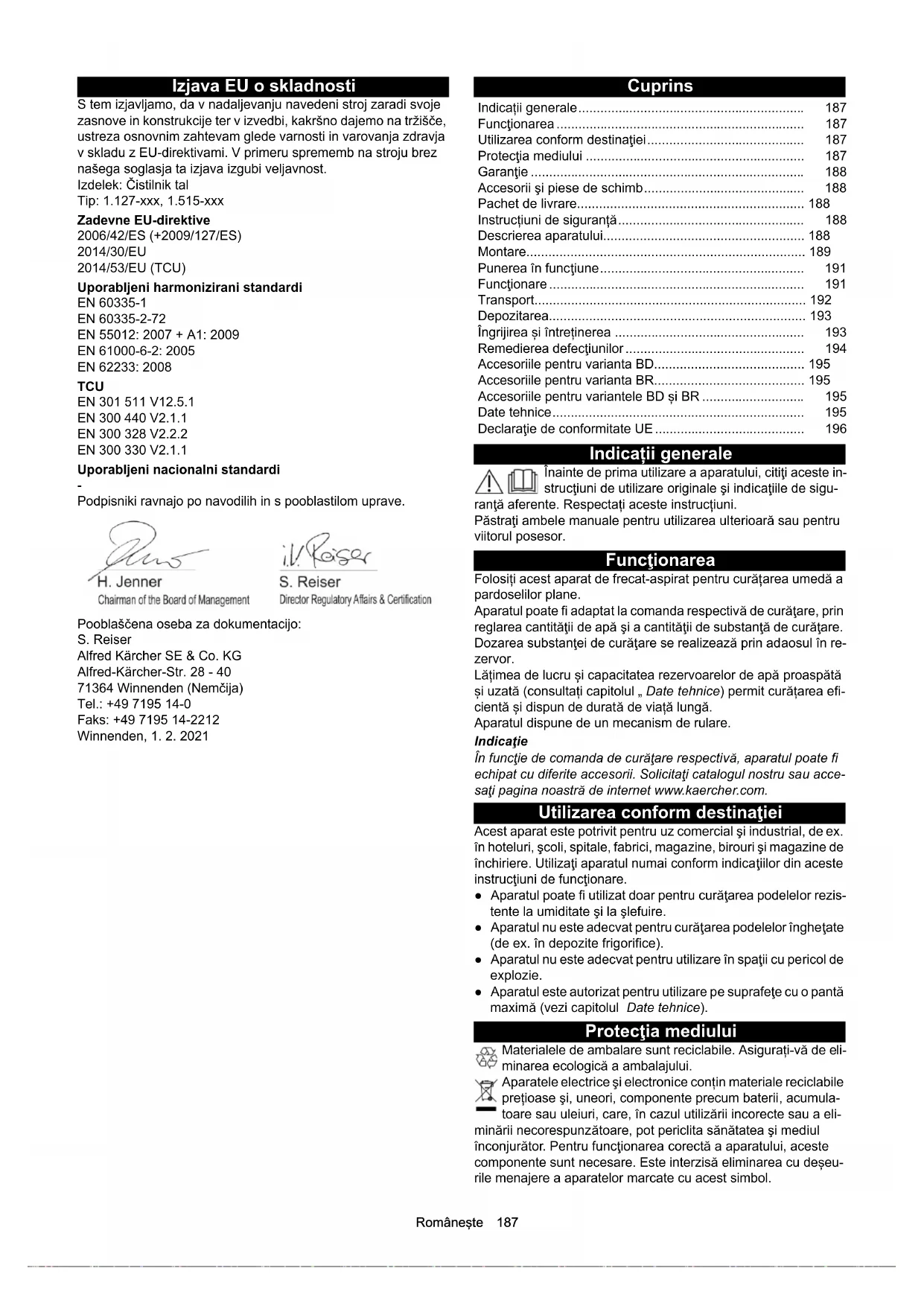

MANUAL DE UTILIZARE BR 85/100 W Classic Bp Pack Kärcher

Indicații generale 187

Functionarea 187

Utilizarea conform destinației.... 187

Protectia mediului 187

Garantie 188

Accesorii și piese de schimb.... 188

Pachet de livrare.... 188

Instrucțiuni de siguranță 188

Descrierea aparatului.... 188

Montare.... 189

Punerea în funcțiune 191

Functionare 191

Transport.... 192

Depozitarea.... 193

Îngrijirea și întretinerea 193

Remedierea defectiunilor 194

Accesoriiile pentru varianta BD.... 195

Accesoriiile pentru varianta BR.... 195

Accesoriiile pentru variantele BD și BR 195

Date tehnice.... 195

Declaratie de conformitate UE 196

Indicații generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente. Respectați aceste instrucțiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Functionarea

Folosiți acest aparat de frecat-aspirat pentru curățarea umedă a pardoselilor plane.

Aparatul poate fi adaptat la comanda respectivă de curățare, prin reglarea cantității de apă și a cantității de substanță de curățare.

Dozarea substanței de curățare se realizează prin adaosul în rezervor.

Lățimea de lucru și capacitatea rezervoarelor de apă proaspătă și uzată (consultați capitolul „ Date tehnice) permit curățarea eficiență și dispun de durată de viață lungă.

Aparatul dispune de un mecanism de rulare.

Indicatie

În funcție de comanda de curățare respectivă, aparatul poate fi echipat cu diferite accesorii. Solicitați catalogul nostru sau accesati pagina noastră de internet www.kaercher.com.

Utilizarea conform destinatiei

Acest aparat este potrivit pentru uz comercial și industrial, de ex. în hoteluri, școli, spitale, fabrici, magazine, birouri și magazine de închiriere. Utilizați aparatul numai conform indicațiilor din aceste instrucțiuni de funcționare.

• Aparatul poate fi utilizat doar pentru curățarea podelelor rezistente la umiditate și la șlefuire.
• Aparatul nu este adecvat pentru curățarea podelelor înghețate (de ex. în depozite frigorifice).
• Aparatul nu este adecvat pentru utilizare în spații cu pericol de explozie.
• Aparatul este autorizat pentru utilizare pe suprafețe cu o pantă maximă (vezi capitolul Date tehnice).

Protectia mediului

Materialele de ambalare sunt reciclabile. Asigurați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eli-

minării necorespunzătoare, pot periclita sănătatea și mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeu-rile menajere a aparatelor marcate cu acest simbol.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Garantie

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defectiuni surve-nite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defectiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari a aparatului. Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificați dacă conținutul pachetului este complet. Informați imediat distribuitorul dacă lipsesc părți componente sau dacă intervin defectiuni la transport.

Instrucțiuni de siguranță

Înainte de prima utilizare a aparatului, citiți și respectați aceste instrucțiuni de funcționare și broșura cu indicații privind siguranța pentru aparate de curățare cu perii valț și aparate de pulverizare-extractie, nr. 5.956-251.0 și acționați conform.

Aparatul este autorizat pentru utilizare pe suprafețe cu o pantă limitată (vezi capitolul Date tehnice).

⚠AVERTIZARE

Pericol de accidentare!

Aparatul plasat pe suprafete înclinate se poate răsturna.

Nu utilizati aparatul pe suprafete inclinate.

Aparatul poate fi utilizat doar dacă capacul principal și toate cele-lalte capace sunt închise.

Dispositive de siguranță

⚠PRECAUTIE

Dispozitivele de siguranță lipsesc sau au fost modificate!

Dispozitivele de siguranță au drept scop protecția dvs.

Ocolirea, îndepărtarea sau dezafectarea dispozitivelor de siguranță este interzisă.

Comutator de siguranță

Dacă comutatorul de siguranță este eliberat, aparatul se deco- nectează.

Comutator cu cheie

Dacă comutatorul cu cheie este scos, aparatul este asigurat împotriva utilizării neautorizate.

Simbolurile indicatiilor de avertizare

Pe durata manipulării accumulatorului acordati atenție următoare- lor avertismente:

Respectați indicațiile din manualul de utilizare al acumulatorului și de pe accumulator, precum și din acest manual de utilizare.

Tineți copiii departe de acid și de accumulator.

Pericol de explozie

Sunt interzise focul, scânteile, lumina neprotejată și fumatul.

Pericol de arsuri acide

Primul ajutor.

Nu aruncați accumulatorul în pubelă.

Descrierea aparatului

Prezentarea generală a părții frontale

Figura A

①Mâner de împingere

②Comutator de siguranță

③ Capacul rezervorului de apă uzată

④ Şină de susținere pentru Homebase

⑤Rezervor de apă uzată

⑥**Acumulator

⑦ Filtru de apă proaspătă

⑧ Dop pentru rezervorul de apă proaspătă

⑨ Pedală pentru schimbarea periei

⑩Perie disc

⑪ Rezervor de apă proaspătă

⑫Suport de furtun

⑬ Orificiu de umplere, rezervor de apă proaspătă

** Nu este inclus în pachetul de livrare

Prezentarea generală a părții din spate

Figura B

① Furtunul de evacuare de la rezervorul de apă uzată și cu dozator

② Vas de curățare

③ Pedală pentru schimbarea periei

④Furtun de aspirare

⑤ Deplasare oblică, bară de aspiratie

⑥ Piulițe fluture pentru fixarea barei de aspiratie

⑦ Deplasare verticală, bară de aspiratie

⑧ Bară aspiratie

⑨ Afisaj de nivel, apă proaspătă Furtun de evacuare, apă proaspătă

⑩ Pârghie, cap de curățare

⑪ Buton de reglare, cantitate de apă

⑫ Manetă tijă de aspirare

⑬ Stecher de accumulator

⑭Comutator cu cheie

⑮Ecran

⑯ Buton rotativ viteză de lucru

⑰ Comutator pentru direcția de rulare

Prezentarea generală a capului de curățare

Figura D

①Capul de curățare
②Cilindru deflector
③ Bară de distribuție a apei
④ Aripă laterală
⑤Măturător

Prezentarea generală a rezervorului de apă uzată

Figura E

① Sită pentru impurități grosiere
②Sită de scame
③Flotor

Plăcuță de identificare

Figura C

① Plăcuță de identificare

Cod de culori

• Elementele de operare pentru procesul de curățare sunt de culoare galbenă.
• Elementele de operare pentru întreținere și service sunt de cu-loare gri deschis.

Simbolurile de pe aparat

Orificiu de evacuare, rezervor de apă proaspătă

Orificiu de evacuare al rezervorului de apă uzată

Presiune de contact crescută la capul de curățare

Accesul la accumulator

Nivel de umplere, rezervor de apă proaspătă (50%)

Cuplați aici stecherul încărcătorului

Punct de prindere

*Suport de mop

ATENTIE

Punct de cuplare incorrect

Pericol de deteriorare

NU cuplati aici stecherul încărcătorului

Presiune de contact normală la capul de curățare

Cap de curățare ridicat

Urcare / coborâre pedală cap de curățare

Pedală pentru înlocuirea periilor

* optional

Montare

Descărcare

1. Îndepărtați cutia de carton.
2. Îndepărtați benzile de prindere.
3. Deşurubați bucățile de lemn fixate pe paletă cu şuruburi.
4. Folosiți cele 3 plăci de rigidizare superioare ale ambalajului de carton și placa de fixare înșurubată transversal pe palet și așezați o rampă în fața paletului și fixați această rampă cu șuruburi pentru blat aglomerat.

Figura F

Figura G

①Placa de fixare

②Lemn fasonat

1. Glisați lemnul fasonat deşurubat de pe palet sub rampă pentru sprijin și strângeti.
2. Apăsați în jos maneta de la capul de curățare și fixați-o în dreapta.
3. Doar în cazul aparatelor BD 80/100 și BR 85/100: Apăsați în jos maneta de frână.

Figura H

① Manetă de frână

Indicatie

Aparatele BD 70/75 și BR 75/75 nu sunt dotate cu frână. În cazul acestor aparate decuplarea frânelor nu este necesară.

1. Trageți înapoi aparatul de pe paletă.
2. Doar în cazul aparatelor BD 80/100 și BR 85/100: Apăsați în sus maneta de frână.

Montarea barei de aspiratie

1. Montați bara de aspiratie în suportul de bară de aspiratie.

Figura J

1. Strângeti piulițele fluture.
2. Cuplați furtunul de aspirare.

Baterii

Accumulatorii recomandați în cazul aparatelor BD 70/75 și BR 75/75

Descriere Nr. comandă Volum (m3)* Debit de aer (m3/h)**
Doar în cazul aparatului BD 70/75 W115 Ah - fără în-treținere	2.815-091.01)	1,98 0,792
170 Ah - fără în-treținere	2.815-092.02)	2,31 0,924
180 Ah - fără în-treținere	2.815-101.03)	4,785 1,914

* Debit minim în spațiul de încărcare a accumulatorului
** Debit minim de aer între spațiul de încărcare a accumulatorului și spațiul înconjurător
La instalarea inițială este necesar și un kit de instalare a acumulatorului:

1 2.638-198.0
2 2.638-162.0
3 2.638-106.0

Accumulatorii recomandați în cazul aparatelor BD 80/100 și BR 85/100

Descriere	Nr. comandă	Volum (m3)*	Debit de aer (m3/h)**
170 Ah - fără în-treținere	2.815-092.01)	2,31 0,924
180 Ah - fără în-treținere	2.815-101.02)	4,785 1,914
240 Ah - fără în-treținere	2.815-102.02)	6,27 2,508
285 Ah - fără în-treținere	2.815-095.03)	11,88 4,752

* Debit minim în spațiul de încărcare a accumulatorului

** Debit minim de aer între spațiul de încărcare a accumulatorului și spațiul înconjurător

La instalarea inițială este necesar și un kit de instalare a acumulatorului:

1 2.638-162.0

2 2.638-106.0

3 2.638-197.0

Accumulatorii fără necesitate de întreținere (acumulatori umezi)

△PERICOL

Pericol de arsuri din cauza scurgerilor de acid!

Umpleți acumulatorul cu apă doar când este complet descărcat. În cazul manipulării acidului din accumulatori folosiți ochelari de protectie și clătiți imediat cu apă orice stropi de acid de pe piele sau de pe îmbrăcăminte.

ATENTIE

Pericol de deteriorare a accumulatorilor!

Utilizarea apei cu aditivi cauzează anularea garanției acumulatorului.

Pentru umplerea accumulatorilor utilizați doar apă distilată sau desalinizată (EN 50272-T3).

Utilizarea de aditivi de la entități terțe sau de agenți de îmbunătă-tire este interzisă.

1. Adăugați apă distilată cu o oră înainte de finalizarea încărcării. Acordați atenție nivelului corect al acidului, conform marcajului de pe acumulator.
   După finalizarea încărcării asigurați-vă de prezența gazelor la celule.

Accumulatori fără întreținere (acumulatori AGM și gel)

ATENTIE

Pericol de deteriorare a accumulatorilor AGM și gel!

Deschiderea sau găurirea carcasei accumulatorului va cauza deteriorarea accumulatorului AGM sau de gel, care astfel trebuie înlocuit.

Deschiderea și găurirea carcasei accumulatorului este interzisă.

Acoperirea și modificarea ventilului de suprapresiune este interzisă.

1. Pentru încărcarea accumulatorilor AGM și de gel folosiți exclusiv tipurile de încărcător specificate, v. capitolul: încărcarea accumulatorului.

Montarea și racordarea accumulatorilor

⚠AVERTIZARE

Pericol de rănire din cauza răsturnării aparatului!

În cazul demontării și instalării accumulatorului persistă riscul răsturnării aparatului.

În cazul demontării și montării accumulatorilor asigurați-vă de stabilitatea aparatului.

ATENTIE

Risc de deteriorare a sistemului electronic de comandă!

Inversarea polarității racordurilor bateriilor poate cauza deteriorarea sistemului electronic de comandă.

În cazul racordării accumulatorilor acordați atenție polarității corespunzătoare.

△AVERTIZARE

Accumulatorii descărcați complet constituie pericol de moarte din cauza riscului de incendiu și de explozie!

Încărcarea incorectă a accumulatorilor complet descărcați poate cauza incendiu.

Utilizarea aparatului cu acumulator complet descărcat este interzisă. Înainte de punerea în funcțiune a sistemului asigurați-vă de faptul că acumulatorul este încărcat.

1. Drenați apa uzată.
2. Rabatați în sus rezervorul de apă uzată.
3. Montați acumulatorii în aparat conform figurii. Important: Împingeti acumulatorii complet înapoi!

BD 80/100 și BR 85/100

Figura K

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

240 Ah, 2.815-105.0

285 Ah, 2.815-095.0

①Distanțier

Figura L

BD 70/75 și BR 75/75

115 Ah, 2.815-091.0

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

①Distantier

②Suport de accumulator

③Greutăți suplimentare

1. Montați un distanțier între accumulatorul din dreapta și rezervorul de apă proaspătă,

a la accumulatorul 115 Ah: 1 bucată la lungime, plan.

b la acumulatori, cu exceptia 115 Ah: 2 bucăți la lungime, vertical, suprapus.

1. La BD 70/75 cu accumulator 115 Ah: Asezați cele 4 greutăți suplimentare.
2. Montați elementul de fixare a bateriilor

a pentru BD 70/75: Montarea celor 2 suporturi de accumulator și la 115 Ah: Înşurubați în găurile filetate din stânga și centrale. La BR 75/75 și BD 70/75: 170 Ah/180 Ah: Înşurubați la orificiile filetate din dreapta și din mijloc.

b la BD 80/100 și BR 85/100: Introduceți unul sau două distanțiere plan respectiv vertical, raportat la lungime, între accumulatorii din față și rezervorul de apă proaspătă, astfel încât accumulatorii să nu poată aluneca înainte.

1. Conectați polii la cablurile de leg ătura din setul de montare ala cumulatorului.
2. Cuplați cablurile de conectare la polii (+) și (-) încă liberi ai acumulatorului.
3. Conectați stecherul accumulatorului din partea aparatului la stecherul accumulatorului montat pe accumulator.
4. Rabatați în jos rezervorul de apă uzată.

Demontarea accumulatorilor

△AVERTIZARE

Pericol de rănire din cauza răsturnării aparatului!

În cazul demontării și instalării accumulatorului persistă riscul răsturnării aparatului.

În cazul demontării și montării accumulatorilor asigurați-vă de stabilitatea aparatului.

1. Miscați comutatorul-cheie în poziția „0” și extragetii cheia.
2. Decuplati stecherul accumulatorului.
3. Drenați apa uzată.
4. Rabatați în sus rezervorul de apă uzată.
5. Decuplați cablul aparatului de la polul minus al accumulatorului.
6. Decuplați cablurile rămase de pe acumulatori.
7. Pentru BD 80/100: Scoateți distanțierul/distanțierele dintre accumulatorii frontali și rezervorul de apă proaspătă.
8. La accumulatorul 115 Ah: Scoateți greutățile suplimentare.
9. Scoateti accumulatorii.
10. Eliminați acumulatorii uzați în conformitate cu reglementările în vigoare.

Punerea în funcțiune

Încărcarea accumulatorului

PERICOL

Pericol de rănire din cauza încărcătorului!

Pericol de electrocutare din cauza utilizării necorespunzătoare a încărcătorului!

Respectați tensiunea de rețea și siguranța, indicate pe plăcuța de tip a aparatului.

Utilizați încărcătorul doar în spații uscate cu ventilatie suficientă.

ATENTIE

Pericol de explozie din cauza accumulatorului!

Încărcarea implică acumulare de gaze sub rezervor.

Înainte de încărcarea accumulatorilor fără întreținere, rabatați în sus rezervorul de apă uzată.

ATENTIE

Risc de deteriorare din cauza încărcătorului incompatibil!

Cuplarea încărcătorului la ștecherul de accumulator din partea aparatului este interzisă.

Utilizați exclusiv un încărcător compatibil cu tipul de accumulator integrat.

Citiți instrucțiunile de funcționare ale producătorului încărcătorului și respectați, în special, indicatiile privind siguranța.

Acumulator	Capacitate	Încărcător
2.815-091.0 115 Ah 6	.654-367.0
2.815-092.0 170 Ah 6	.654-436.0
2.815-101.0 180 Ah 6	.654-434.0
2.815-105.0 240 Ah 6	.654-437.0
2.815-095.0 285 Ah 6	.654-419.0

Durata timpului de încărcare este în mediu de 10-15 ore.

Aparatul nu poate fi folosit în timpul procedeului de încărcare.

Indicatie

Aparatul dispune de o protectie împotriva descărcării complete, adică în momentul în care este atinsă capacitatea minimă admisibilă, motorul periilor și turbina sunt deconectate.

1. Aduceți aparatul la încărcător, evitați pantele.
2. Scoateți stecherul de accumulator din partea aparatului.

Figura I

①Stecher de accumulator, partea aparatului
② Štecher de accumulatori, partea accumulatorului
3. Conectați ștecherul de accumulator de la accumulator la încărcător.
4. Introduceti stecărul de rețea al încărcătorului în priză.
5. Efectuați procesul de încărcare conform indicațiilor din manualul de utilizare al încărcătorului.
6. Conectați ștecherul acumulatorului din partea aparatului la ștecherul acumulatorului montat pe acumulator.

Functionare

ATENTIE

Situatie periculoasă în timpul funcționării

Pericol de rănire

În caz de pericol, luați mâna de pe comutatorul de siguranță.

Carburanti

Umplerea cu apă proaspătă

1. Deschideti dopul de la rezervorul de apă proaspătă.
2. Umpleți cu apă proaspătă (maximum 50 °C) până la marginea inferioară de la ștuțul de umplere.

Indicație: Furtunul de apă proaspătă poate fi fixat cu cleme de suportul de furtun, în timpul umplerii.

1. Închideti dopul de la rezervorul de apă proaspătă.

Indicații referitoare la substanțele de curățare

⚠AVERTIZARE

Pericol de deteriorare a aparatului!

Utilizarea de agenți de curățare incompatibili implică posibilitatea deteriorării aparatului.

Utilizați doar substanțe de curățare recomandate. Pentru alte substanțe de curățare, operatorul își asumă riscul ridicat în ceea ce privește siguranța în exploatare și pericolul de accidente.

Folosiți numai substanțe de curățare care nu conțin dizolvanti, acid clorhidric și acid fluorhidric.

Respectați indicațiile privind siguranța referitoare la substanța de curățare.

Indicatie

Nu utilizati substanțe de curățare cu formare puternică de spumă.

Substanțe de curățare recomandate

Utilizare Detergenți
Detergent pentru întreținerea pardoselilor, cu spumă foarte puțină, cu etichetă ecologică UE	CA 50 C
Detergent universal cu umezire mare RM 7	56
Detergent concentrat cu alcool pentru pardoseli și suprafețe. Potrivit pentru roci du-re, cum ar fi granitul	RM 755
Agent de curățare pentru gresie fină, fără agenți tensioactivi	RM 753
Decolorator universal, potrivit pentru lino-leum	RM 754
Agent de curățare de bază cu acid pentru automate. Potrivit pentru zonele sanitare și curățarea construcțiilor	RM 751
Agent de curățare pentru întreținere indus-trială	RM 69
Agent de curățare industrial de bază și al-calin pentru îndepărtarea straturilor	RM 752
Agent de curățare dezinfectant pentru suprafețe	RM 732

Substanță de curățare

1. Adăugați substanță de curățare în rezervorul de apă proaspătă.

Indicatie: Capacul de la orificiul de umplere de la rezervorul de apă proaspătă poate fi utilizat pentru măsurarea cantității de substanță de curățare. El dispune în interior de o scală.

Reglarea cantității de apă

1. Reglați cantitatea de apă de la capul de reglare, în funcție de gradul de stratul de murdărie de pe podea.

Indicatie

Executați primele încercări de curățare cu o cantitate redusă de apă. Creșteți treptat cantitatea de apă, până ce se obține rezultatul de curățare dorit.

Indicatie

Dacă rezervorul de apă proaspătă este gol, capul de curățare continuă să lucreze fără alimentare de lichid.

Reglarea barei de aspiratie

Reglarea înclinării

Înclinarea trebuie reglată astfel, încât lamelele de aspiratie de la bara de aspiratie să fie apăsate pe podea uniform, pe toată lungimea.

1. Desfaceti şurubul.

Figura N

①Surub
2. Reglați înclinarea barei de aspiratie.
3. Strângeti şurubul.

Reglarea înălțimii

Odată cu reglarea înălțimii, este influențată și îndoirea lamelelor de aspirare la contactul cu podeaua.

1. Deplasati puțin aparatul înainte.

2. Comparați îndoirea lamelelor de aspirare cu imaginea de mai jos. Figura O

① Rolă de distanțare, cu suport

②Saiba plată

③Surub

1. Deşurubati şurubul.

2. Asezați șaibe între bara de aspiratie și rola de distanțare, până când lamela de aspirare are înclinarea corectă.

3. Montați restul șaibelor deasupra rolei de distanțare.

4. Înşurubați și strângeti şurubul.

5. Repetați procesul la cea de-a doua rolă de distanțare.

6. Deplasati puțin aparatul înainte.

7. Verificați din nou înclinarea lamelelor de aspirare pe toată lungimea.

8. La nevoie, repetați operațiunea de reglaj.

Curățați

Pornirea aparatului

1. Aduceți comutatorul cu cheie în poziția "1".

Display afișează succesiv:

- Perioada de timp până la următorul serviciu de relații cu clientii

- Versiunea software, componentă

- Starea de încărcare a bateriei și numărul orelor de funcționare

Deplasare

Indicatie

Direcția de rulare poate fi modificată în timpul curățării. Prin repetarea deplasării înainte și înapoi, poate fi curățat intensiv un anumit loc.

1. Setați comutatorul pentru direcția de rulare la "înainte".

Curățați

Indicatie

Pentru optimizarea rezultatului de aspiratie, pot fi reglate înclinarea și înălțimea barei de aspiratie (vezi capitolul Reglarea barei de aspiratie).

Indicatie

Dacă rezervorul de apă reziduală este plin, flotorul închide orificiul de aspiratie și turbina de aspiratie funcționează cu turație mărită. În acest caz, ridicați bara de aspiratie și deplasați pentru golirea rezervorului de apă reziduală.

1. Rotiți butonul rotativ pentru viteza de lucru, la valoarea dorită. În timpul reglării, viteza este afișată pe ecran. Afișajul este sub formă de procente din viteza maximă.

2. Reglați cantitatea de apă de la ventilul de reglaj.

3. Apăsați în jos maneta de la bara de aspiratie. Tija de curățare este coborată. Aspirarea pornește.

4. Apăsați în jos maneta de la capul de curățare, scoateți și lăsați să se ridice.

5. Trageți comutatorul de siguran ță pentru mânerul de împingere. Capul de curățare pornește și aparatul se deplasează cu viteza reglată.

Creşteți presiunea de contact a periei (doar varianta BD)

1. Eliberați comutatorul de siguranță.

2. Ridicați cu mâna maneta de la capul de curățare și fixați-o în dreapta.

Finalizarea functionării

Încheierea curățării

1. Eliberați comutatorul de siguranță.

2. Apăsați în jos maneta de la capul de curățare și fixați-o în dreapta.

3. Deplasați pe o portiune scurtă. Apa reziduală este absorbită.

4. Ridicați bara de aspiratie. Aspirarea mai funcționează încă 10 secunde.

5. Aduceți comutatorul cu cheie în poziția "0".

6. La nevoie, încărcați bateria.

Evacuarea apei uzate

△AVERTIZARE

Poluarea mediului înconjurător!

Drenarea necorespunzătoare a apelor uzate poate cauza poluarea mediului înconjurător.

Actionați conform reglementărilor locale privind tratarea apelor uzate.

1. Scoateți furtunul de evacuare din suport și introduceti-I într-un dispozitiv de colectare adecvat.

Figura P

1. Apăsați sau îndoiti dozatorul.

2. Deschideti capacul de la dispozitivul de dozare.

3. Drenați apa uzată. Reglați cantitatea de apă prin presiune sau îndoire.

4. Spălați rezervorul de apă uzată cu apă curată.

Evacuarea apei proaspete

1. Trageți furtunul de la afișajul nivelului și înclinați-l în jos.

Evacuarea rapidă a apei proaspete

1. Deşurubați dopul de la rezervorul de apă proaspătă.

2. Lăsați apa proaspătă să se scurgă.

3. Montați dopul la rezervorul de apă proaspătă și strângeți-l.

Indicație: Aveți grijă ca racordul de furtun să se afle la punctul cel mai adânc din dopul de la rezervorul de apă proaspătă, după ce a fost înșurubat.

Transport

△PERICOL

Deplasarea în pantă

Pericol de rănire

Utilizați aparatul pentru încărcare și descărcare doar pe pante până la valoarea maximă (vezi capitolul „Date tehnice”). Deplasați-vă lent.

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La transport tineți cont de greutatea aparatului.

Încărcați aparatul numai cu ajutorul unei alte persoane sau utilizând mecanismul de rulare.

1. Apăsați în jos maneta de la capul de curățare și fixați-o în dreapta.

2. Ridicati bara de aspiratie.

3. Aduceti comutatorul cu cheie în poziția "1".

4. Alegeti direcția de rulare de la comutatorul pentru direcția de rulare.

5. Tragetii comutatorul de siguranță pentru mânerul de împingere.

6. La transportul aparatului în vehicule, ancorați-l în conformitate cu directivele aplicabile, pentru a preveni alunecarea și răsturnarea.

Figura Q

1. Montați mai întâi cureaua de prindere sub rezervorul de apă reziduală.

Depozitarea

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La depozitare tineți cont de greutatea aparatului.

ATENTIE

Inghet

Deteriorarea aparatului din cauza apei înghețate

Goliți complet aparatul de apă.

Depozitați aparatul într-un loc ferit de înghet.

• Acest aparat poate fi depozitat doar în spații interioare.
• Încărcați complet acumulatoarele înainte de perioadele lungi de depozitare.
• Pe durata perioadei de depozitare încărcați complet acumulatoarele cel puțin lunar.

Îngrijirea și întreținerea

△PERICOL

Pericol de accidentare!

Mișcarea neașteptată a aparatului poate cauza leziuni.

Înaintea lucrărilor la aparat, aduceți comutatorul-cheie în poziția "0" și scoateți cheia.

Scoateți fișa de rețea a încărcătorului.

- Drenați și eliminați ecologic apa uzată și apa proaspătă.

Inspectia de siguranță / contractul de întreținere

Puteți încheia cu distribuitorul dvs. un contract de întreținere sau puteți stabili inspecții de siguranță periodice. Nu ezitați să cereți sfaturi.

Intervalele de întreținere

După fiecare utilizare

ATENTIE

Pericol de deteriorare!

Risc de deteriorare a aparatului din cauza curățării necorespunzătoare.

Pulverizarea aparatului cu apă și folosirea de detergenți agresivi este interzisă.

Pentru o descriere detaliată a fiecărei lucrări de întreținere, vezi capitolul Lucrări de întreținere.

• Drenați apa uzată.
- Spălați rezervorul de apă uzată cu apă curată.
- Curățați aparatul în exterior cu o lavetă umedă, îmbibată în leșie de spălare neutră.
- Verificați sita de scame, la nevoie curățați.
- Curățați sita de impurități grosiere.
- Curățați sita de impurități grosiere.
- Doar varianta BR: Scoatețgoliți rezervorul de murdărie gro-sieră.

- Doar varianta BR: Curățați bara de distribuție a apei.

- Curățați lamelele de aspirare, verificați uzura, la nevoie reglați înălțimea, sau înlocuți-le.

- Verificați uzura periilor disc, dacă este cazul, înlocuiti-le.

- încărcați accumulatorul.

• Dacă nivelul de încărcare este sub 50%, încărcați complet acumulatorul, fără întrerupere.

- Dacă nivelul de încărcare depășește 50%, încărcați accumulatorul doar dacă la următoarea utilizare este necesară în treaga durată de funcționare.

Săptămânal

- În cazul unei utilizări frecvente, încărcați complet și fără între-ruperi bateria cel puțin o dată pe săptămână.

Lunar

Pentru o descriere detaliată a fiecărei lucrări de întreținere, vezi capitolul Lucrări de întreținere.

1. Goliți rezervorul de apă proaspătă și spălați depunerile.
2. Curățați filtrul pentru apă proaspătă.
3. Curățați flotorul și sita de scame.
4. Verificați dacă polii acumulatorului prezintă semne de oxidare și curățați cu peria, dacă este cazul. Asigurați-vă că cablurile de conectare sunt bine fixate.
5. Curățați garniturile de etanșare dintre rezervorul de apă uzată și capac, verificați etanșeitatea și înlocuiti, dacă este cazul.
6. În cazul accumulatorilor care necesită lucrări de întreținere, verificați densitatea acidului din celule.
7. În cazul unor timpi de repaus mai mari, depozitați aparatul cu accumulatorii încărcați complet. Încărcați complet accumulatorul cel puțin lunar.

Anual

- Solicitați inspectia indicată serviciului de asistență clienti.

Lucrări de întreținere

Întoarcerea sau înlocuirea lamelelor de aspirare

Dacă lamelele de aspirare sunt uzate până la marcajul de uzură, ele trebuie întoarse sau înlocuite.

Figura R

①Marcaj de uzură
②Lamelă de aspirare
1. Scoateți bara de aspiratie.
2. Deşurubați mânerele în formă de stea.
3. Scoateți elementele din material plastic.
4. Scoateți lamelele de aspirare.
5. Introduceti lamelele de aspirare întoarse sau noi.
6. Introduceti elementele din material plastic.
7. Înşurubați sau strângeti mânerele în formă de stea.

Figura S

Curățarea filtrului pentru apă proaspătă

1. Evacuați apa proaspătă (vezi capitolul Evacuarea apei proaspete).
2. Deşurubați dopul de la rezervorul de apă proaspătă. Figura U

① Dop pentru rezervorul de apă proaspătă
② Filtru de apă proaspătă
3. Scoateți filtrul pentru apă proaspătă și spălați cu apă curată.
4. Montați filtrul pentru apă proaspătă.
5. Montați dopul la rezervorul de apă proaspătă.
Indicație: Aveți grijă ca racordul de furtun să se afle la punctul cel mai adânc din dopul de la rezervorul de apă proaspătă, după ce a fost înșurubat.

Curățarea sitei de impurități grosiere

1. Deschideți capacul rezervorului de apă reziduală. Figura T

① Sită pentru impurități grosiere
2. Trageți în sus sita de impurități grosiere.
3. Spălați sita de impurități grosiere sub un jet de apă curentă.
4. Montați sita de impurități grosiere în rezervorul de apă reziduală.

Curățarea flotorului și a sitei de scame

1. Deschideți capacul rezervorului de apă reziduală. Figura V

①Cârlig de prindere
②Flotor
③Sită de scame
④ Carcasa flotorului
2. Desfaceți cârligul de prindere.
3. Tragetî în jos carcasa flotorului.
4. Scoateți flotorul din carcasa flotorului și curățați-l.
5. Scoateți sita de scame și curățati-o.

1. Asamblati toate piesele în succesiune inversă.

Înlocuirea periilor disc

1. Ridicati capul de curătare.

2. Apăsați în jos, peste punctul de rezistență, pedala pentru înlocuirea periilor.

Figura W

①Pedală pentru înlocuirea periilor
3. Scoateți prima perie disc, prin lateral, pe sub capul de curățare.
4. Tineți noua perie disc sub capul de curățare, apăsați-o în sus și fixați-o.
5. Repetați procesul pentru cea de-a doua perie disc.

Înlocuirea periilor cilindrice

1. Ridicati capul de curătare.
2. Extrageti mânerul de schimbare a periei.

Figura Y

①Mânerul de schimbare a periei
② Capac de rulment cu buza stergătorului
③Perie cilindrică
3. Scoateți capacul rulmentului, inclusiv buza stergătorului.

1. Scoateți peria cilindrică.
2. Montați noua perie cilindrică și centrați pe clichet.
3. Montați capacul rulmentului cu buza stergătorului.

Indicatie

Asigurați-vă că valțul cu perie este montat pe dornul de prindere și nu se află sub acesta.

1. Rotiți mânerul periei cilindrice miscați în sus și fixați.
2. Repetați procedura și în partea opusă.

Curățarea barei de distribuție a apei

Figura X

① Bară de distribuție a apei
②Deblocarea

1. Apăsați mecanismul de deblocare în direcția indicată de săgeată și fixați.
2. Mișcați înainte bara de distribuție a apei.
3. Extrageti longitudinal bara de distribuție a apei.
4. Curățați bara de distribuție a apei.
5. Montați bara de distribuție a apei în capul de curățare, până la cuplarea zăvorului.

Remedierea defectiunilor

PERICOL

Pericol de accidentare!

Mișcarea neașteptată a aparatului poate cauza leziuni.

Înaintea lucrărilor la aparat, aduceți comutatorul-cheie în poziția

"0" și scoateți cheia.

Scoateți fișa de rețea a încărcătorului.

• Drenați și eliminați ecologic apa uzată și apa proaspătă.
• În caz de defectiune care nu poate fi remediată cu ajutorul acestui tabel, luați legătura cu serviciul de relații cu clientii.

Defecțiune Remediere
Dispozitivul nu pornește	1. Aduceți comutatorul cu cheie în poziția „1”.2. Deblocați butonul de oprire de urgență de pe panoul de comandă prin rotirea acestuia. (Notă: nu toate versiunile de dispozitive sunt echipate cu un buton de oprire de urgență)3. Acționați comutatorul de siguranță.4. Cuplați ștecărul bateriei.5. Verificați bateria și, la nevoie, încărcați.6. Verificați dacă polii bateriei sunt racordați.
Cantitatea de apă nu este suficientă	1. Verificați nivelul de apă proaspătă, la nevoie umpleți rezervorul.2. Creșteți cantitatea de apă de la capul de reglare pentru cantitatea de apă.3. Scoateți bara de distribuție a apei de pe capul de curățare și curățați canalul de apă (doar varianta BR).4. Curățați filtrul pentru apă proaspătă.5. Verificați furtunurile dacă sunt înfundate, la nevoie curățați-le.
Puterea de aspirare este prea redusă	1. Opriti aparatul și evacuați apa reziduală.2. Curățați garniturile dintre rezervorul de apă reziduală și capac și verificați etanșeitatea;la nevoie, înlocuiti-le.3. Verificați dacă furtunul de aspirare este conectat corect la rezervorul de apă reziduală.4. Verificați sita de scame dacă este murdară; la nevoie, curățați-o.5. Curățați lamelele de aspirație de la bara de aspirație; la nevoie, întoarceți-le sau înlocuiti-le.6. Verificați dacă capacul de la furtunul de evacuare a apei reziduale este închis.7. Verificați reglajul barei de aspirație.8. Verificați furtunul de aspirare dacă este înfundat; la nevoie, curățați-l. La remontarea furtunului de aspirare, marcajul alb de la furtun trebuie să fie așezat pe clema de prindere.9. Verificați etanșeitatea furtunului de aspirare; la nevoie, înlocuiti-l.
Rezultatul curățării este insuficient	1. Reduceți viteza.2. Verificați uzura periilor; la nevoie, înlocuiti-le.3. Verificați tipul de perii și substanța de curățare dacă sunt adecvate.
Turbina aspiratoare funcțio-nează cu turație crescută	1. Evacuați apa reziduală.2. Curățați flotorul.3. Verificați sita de scame; la nevoie, curățați-o.4. Verificați furtunul de aspirare dacă este înfundat; la nevoie, curățați-l.5. Verificați bara de aspirație dacă este înfundată; la nevoie, desfundați-o
Peria nu se rotește	1. Verificați dacă peria este blocată de un corp străin; la nevoie, îndepărtați corpul străin.
Aparatul vibrează în timpul curățării	1. Utilizați o perie mai moale.

Accesoriiile pentru varianta BD

Denumire BD 70/75 -	nr. piesă	BD 80/100 - nr. piesă	Descriere
Perie disc, albă (foarte moale)	4.905-011.0	4.905-030.0	Pentru curățarea podelelor ușor murdare sau sensibile
Perie disc, naturală (moale)	4.905-012.0	4.905-031.0	Din fibre naturale pentru curățare și șlefuire
Perie disc, roșie (duritate medie, standard)	4.905-010.0	4.905-000.0	Pentru utilizare la toate comenzile de curățare obișnuite
Perie disc, neagră (dură)	4.905-013.0	4.905-032.0	Pentru murdărie puternică și curățare profundă, doar pentru podele rezistente
Port pad	4.762-590.0	4.762-447.0	Pentru curățare cu paduri, cu cuplaj rapid și centerlock
Pad, alb – 6.371-331.0 Pentru netezirea podelelor
Pad, roșu (mediu moale)	6.369-003.0	6.371-147.0	Pentru curățarea și netezirea tuturor tipurilor de podea
Pad, verde (duritate medie)	6.369-002.0	6.371-148.0	Pentru curățarea podelelor puternic murdare și pentru curățare profundă
Pad, negru (dur)	6.369-001.0	6.371-169.0	În cazul straturilor de murdărie rezistente și pentru curățare profundă
Perniță, maro (SPP)	2.639-290.0	2.639-288.0	Pentru reînnoirea stratului de îngrijire a suprafețelor dure și elastice

Accesoriiile pentru varianta BR

Denumire BR 75/75 -	nr. piesă	BR 85/100 - nr. piesă	Descriere
Peria cilindrică, albă	6.907-771.0	6.907-772.0	Pentru lustruirea și întreținerea podelelor sensibile.
Peria cilindrică, roșie	4.035-605.0	4.035-606-0	Pentru curățarea întreținerii podelelor puternic murdare.
Peria cilindrică, portocalie	6.907-730.0	6.907-734.0	Pentru lustruirea podelelor structurale (plăci de siguranță etc.).
Peria cilindrică, verde	6.907-732.0	6.907-735.0	Pentru curățarea de bază a podelelor puternic murdare și pentru eliminarea straturilor (de exemplu, ceară, acrilat)
Peria cilindrică, neagră	6.907-732.0	6.907-736.0
Arbore cu role	4.762-627.0	4.762-628.0	Pentru susținerea valțurilor cu role.
Valț din microfibră	4.114-007.0	4.114-008.0	Pentru curățarea de întreținere a podelelor netede.

Accesoriiile pentru variantele BD și BR

Denumire	BD 70/75 W Classic Bp Retail Nr. compo- nenta	BD 70/75 + BR 75/75 - nr. piesă	BD 80/100 + BR 85/100 - nr. piesă	Descriere
Bară de aspiratie, 950 mm, curbată	4.777-111.0	-	-	În cazul trecerilor înguste
Bară de aspiratie, 1030 mm, curbată	-	4.777-108.0	-	Standard
Bară de aspiratie, 1160 mm, curbată	-	-	4.777-102.0	Standard
Set de lame de aspiratie, cauciuc natural	4.037-174.0	4.037-144.0	4.037-138.0	Standard
Set de buze de aspiratie, PU	4.037-173.0	4.037-145.0	4.037-140.0	Rezistent la ulei
Set de buze de aspiratie Linatex	4.037-175.0	4.181-011.0	4.181-006.0	Rezistent la rupere

Date tehnice

Sub rezerva modificărilor tehnice.

		BD 70/75 WClassic Bp	BR 75/75 WClassic Bp	BD 80/100 WClassic Bp	BR 85/100 WClassic Bp
Date privind puterea aparatului
Tensiune nominală	V	24	24	24	24
Capacitate baterie	Ah (5 h)	115 / 170 / 180	170 / 180	170 / 180 / 240 / 285	170 / 180 / 240 / 285
Putere absorbită medie	W	1270	800	1320	1150
Putere motor tracțiune	W	250	250	300	300
Putere turbină aspiratoare	W	500	500	500	500
Putere acționare perii	W	2 x 500	2 x 600	2 x 500	2 x 750
Randament teoretic pe suprafață	m^2/h	3500	3.750	4000	4.250
Volum rezervor apă proaspătă	I	75	75	100	100
Volum rezervor de apă reziduală	I	75	75	100	100
Temperatura apei max.	°C	50	50	50	50
Presiunea apei max.	bar	0,06	0,06	0,06	0,06
Lățime de cotitură culoar	mm	1550	1550	1650	1650
Pantă, zona de lucru, max.	%	2	2	2	2
Aspirarea
Putere de aspirare, cantitate de aer	l/s	24	24	24	24
Putere de aspirare, subpresiune	kPa(mbar)	16 (160)	16 (160)	16 (160)	16 (160)
		BD 70/75 WClassic Bp	BR 75/75 WClassic Bp	BD 80/100 WClassic Bp	BR 85/100 WClassic Bp
Perii de curățare
Lățime de lucru mm 700 750 800 850
Diametru perie mm 356 105 410 105
Turație perie 1/min 140 1200 140 1200
Presiunea de contact a periilor N 300 / 500 400 400 / 680 400
Lungimea periei mm	700		800
Dimensiuni și greutăți
Greutate maximă admisibilă	kg	325	330	435	440
Greutate fără încărcătură (greutate de transport)	kg	251	225	325	340
Dimensiuni, compartiment de baterie	mm	575 x 380	575 x 380	622 x 384	622 x 384
Valori calculate conform EN 60335-2-72
Valoare vibrații, total	m/s ^2	<2,5	<2,5	<2,5	<2,5
Incertitudine K	dB(A)	0,2	0,2	0,2	0,2
Nivel de zgomot L _pA	dB(A)	65	65	65	65
Incertitudine K _pA	dB(A)	2	2	2	2
Nivel de putere acustică L _WA + Incertitudine K _WA	dB(A)	81	81	81	81

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și constructția sa, pre-cum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Dispozitiv de curățare a pardoselilor

Standarde naționale aplicate

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
