MANUAL DE UTILIZARE SP 22.000 Dirt Kärcher

• Dirt Indicații generale p. 88
• Utilizarea conform destinaţiei p. 88
• Trepte de pericol p. 89
• Protecţia mediului p. 89
• Accesorii şi piese de schimb p. 89
• Set de livrare p. 89
• Garanţie p. 89
• Descrierea aparatului p. 89
• Punerea în funcțiune p. 89
• Funcţionare p. 90
• Îngrijirea și întreținerea p. 91
• Transport p. 91
• Depozitarea p. 91
• Remedierea defecţiunilor p. 92
• Date tehnice p. 92
• Optimizarea cantității pompate p. 92

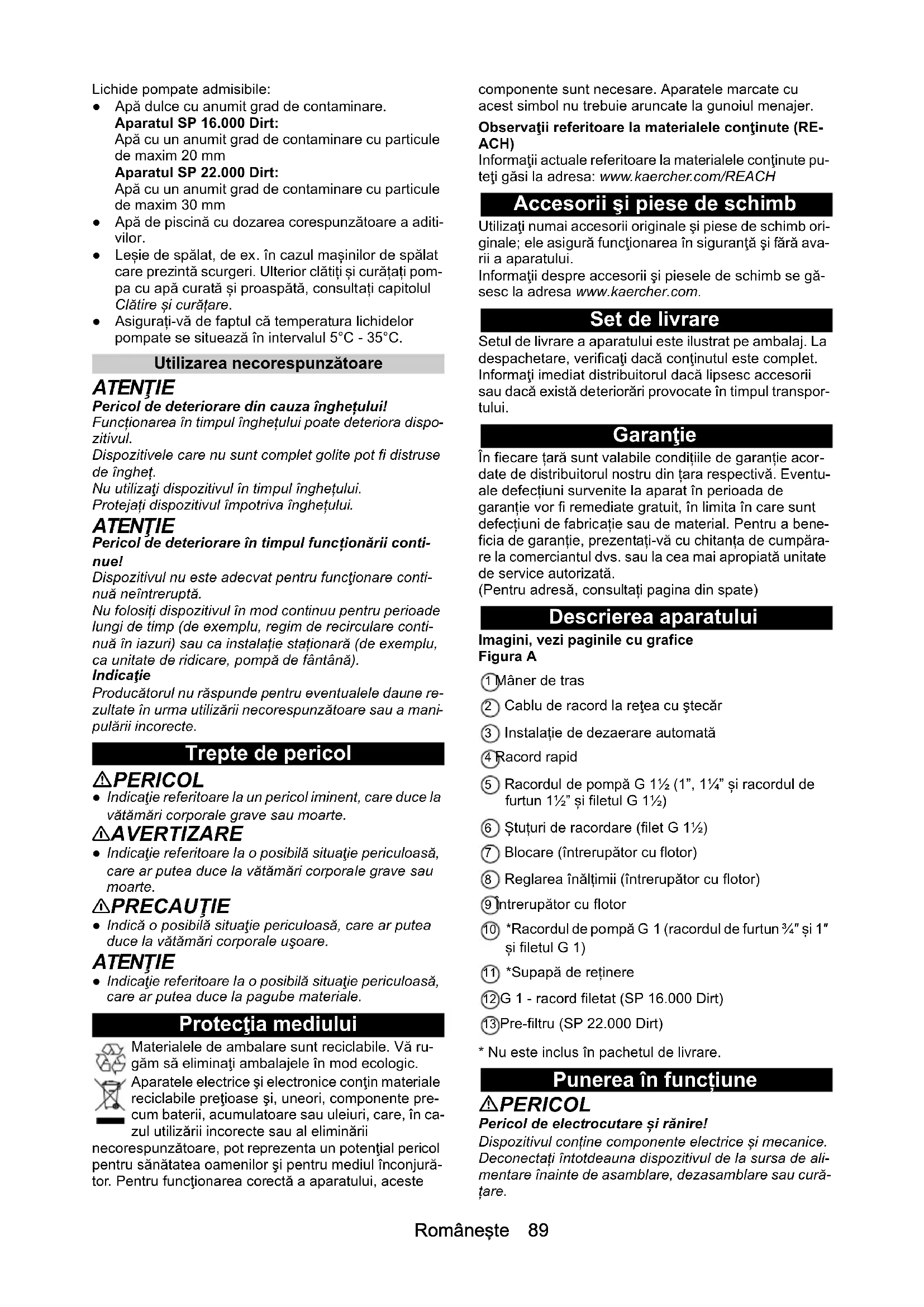

• Declaraţie de conformitate UE Româneşte 89 Lichide pompate admisibile: ● Apă dulce cu anumit grad de contaminare. Aparatul SP 16.000 Dirt: Apă cu un anumit grad de contaminare cu particule de maxim 20 mm Aparatul SP 22.000 Dirt: Apă cu un anumit grad de contaminare cu particule de maxim 30 mm ● Apă de piscină cu dozarea corespunzătoare a aditi- vilor. ● Leșie de spălat, de ex. în cazul mașinilor de spălat care prezintă scurgeri. Ulterior clătiți și curățați pom- pa cu apă curată și proaspătă, consultați capitolul Clătire și curățare. ● Asigurați-vă de faptul că temperatura lichidelor pompate se situează în intervalul 5°C - 35°C. Utilizarea necorespunzătoare ATENŢIE Pericol de deteriorare din cauza înghețului! Funcționarea în timpul înghețului poate deteriora dispo- zitivul. Dispozitivele care nu sunt complet golite pot fi distruse de îngheț. Nu utilizaţi dispozitivul în timpul înghețului. Protejați dispozitivul împotriva înghețului. ATENŢIE Pericol de deteriorare în timpul funcționării conti- nue! Dispozitivul nu este adecvat pentru funcţionare conti- nuă neîntreruptă. Nu folosiți dispozitivul în mod continuu pentru perioade lungi de timp (de exemplu, regim de recirculare conti- nuă în iazuri) sau ca instalație staționară (de exemplu, ca unitate de ridicare, pompă de fântână). Indicaţie Producătorul nu răspunde pentru eventualele daune re- zultate în urma utilizării necorespunzătoare sau a mani- pulării incorecte. Trepte de pericol PERICOL ● Indicaţie referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte. 몇 AVERTIZARE ● Indicaţie referitoare la o posibilă situaţie periculoasă, care ar putea duce la vătămări corporale grave sau moarte. 몇 PRECAUŢIE ● Indică o posibilă situaţie periculoasă, care ar putea duce la vătămări corporale uşoare. ATENŢIE ● Indicaţie referitoare la o posibilă situaţie periculoasă, care ar putea duce la pagube materiale. Protecţia mediului Materialele de ambalare sunt reciclabile. Vă ru- găm să eliminaţi ambalajele în mod ecologic. Aparatele electrice şi electronice conţin materiale reciclabile preţioase şi, uneori, componente pre- cum baterii, acumulatoare sau uleiuri, care, în ca- zul utilizării incorecte sau al eliminării necorespunzătoare, pot reprezenta un potenţial pericol pentru sănătatea oamenilor şi pentru mediul înconjură- tor. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer. Observaţii referitoare la materialele conţinute (RE- ACH) Informaţii actuale referitoare la materialele conţinute pu- teţi găsi la adresa: www.kaercher.com/REACH Accesorii şi piese de schimb Utilizaţi numai accesorii originale şi piese de schimb ori- ginale; ele asigură funcţionarea în siguranţă şi fără ava- rii a aparatului. Informaţii despre accesorii şi piesele de schimb se gă- sesc la adresa www.kaercher.com. Set de livrare Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul este complet. Informaţi imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transpor- tului. Garanţie În fiecare țară sunt valabile condițiile de garanție acor- date de distribuitorul nostru din țara respectivă. Eventu- ale defecțiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defecțiuni de fabricație sau de material. Pentru a bene- ficia de garanție, prezentați-vă cu chitanța de cumpăra- re la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultați pagina din spate) Descrierea aparatului Imagini, vezi paginile cu grafice Figura A 1 Mâner de tras 2 Cablu de racord la reţea cu ştecăr 3 Instalație de dezaerare automată 4 Racord rapid 5 Racordul de pompă G 1½ (1”, 1¼” și racordul de furtun 1½” și filetul G 1½) 6 Ștuțuri de racordare (filet G 1½) 7 Blocare (întrerupător cu flotor) 8 Reglarea înălțimii (întrerupător cu flotor) 9 Întrerupător cu flotor 10 *Racordul de pompă G 1 (racordul de furtun ¾″ și 1″ și filetul G 1) 11 *Supapă de reținere 12 G 1 - racord filetat (SP 16.000 Dirt) 13 Pre-filtru (SP 22.000 Dirt) p. 92

• Nu este inclus în pachetul de livrare. Punerea în funcțiune PERICOL Pericol de electrocutare și rănire! Dispozitivul conține componente electrice și mecanice. Deconectați întotdeauna dispozitivul de la sursa de ali- mentare înainte de asamblare, dezasamblare sau cură- țare.90 Româneşte Indicaţie Cu cât furtunul este mai scurt și cu cât dimensiunea fur- tunului este mai mare, cu atât crește și puterea de pom- pare. Dacă folosiți un furtun cu diametru de 1¼″ montați și un pre-filtru, în scopul prevenirii înfundării pompei. ● Accesoriul special SP 16.000 Dirt ● Aparatul SP 22.000 Dirt integrat în piciorul suport Racordul pompei este dotat cu un sistem de racordare (racordare rapidă). Ștuțurile de racordare cu racord de pompă de G 1½ și cu racord filetat G 1 nu sunt montate pe aparat, dar sunt incluse în pachetul de livrare al acestuia. Indicaţie La racordul de pompă G 1½ pot fi racordate furtunuri cu diametru de 1″, 1¼″ și 1½″. Pentru facilitarea pompării particulelor dorite folosiți un furtun cu diametru suficient de mare și scurtați racordul de pompă G 1½ în mod corespunzător la caneluri. Şi pentru dimensiuni mai mici ale granulaţiei se recoman- dă un furtun cu diametru mai mare, pentru a permite un debit volumic ridicat. Racordarea furtunului de 1″, de 1¼″ sau de1½″ la pompă: 1Înșurubați racordul de pompă G 1½ pe ștuț urile de racordare. Figura B 2 Împingeți inelul de fixare a furtunului pe furtun. 3 Împingeți furtunul pe racordul de pompă G 1½ și fi- xați cu un inel de fixare furtun. 4 Împingeți ștuțurile de racordare în racordul rapid. Figura C Racordarea furtunului de ¾″ sau de 1″ la pompă (SP 16.000 Dirt): 1Înșurubați racordul filetat G 1 pe ștuțurile de racor- dare. 2 Montarea accesoriului special de racord de pompă G 1 (6.997-359.0 - racord de pompă G 1 (33,3 mm) și a supapei de reținere - neinclusă în pachetul de li- vrare) pe racordul filetat G 1: a Montați supapa de reținere pe racordul filetat G 1, astfel încât inscripția „UP” (Sus) să fie lizibilă. bÎnșurubați racordul de pompă G 1 pe racordul fi- letat G 1. 3 Împingeți inelul de fixare a furtunului pe furtun. 4 Împingeți furtunul pe racordul de pompă G 1 și fixați cu un inel de fixare furtun. 5 Împingeți ștuțurile de racordare în racordul rapid. Figura C Montarea/scufundarea pompei: 1Introduceți avansul vertical al comutatorului cu flotor în zăvor. Figura D 2Așezați pompa în siguranță pe om suprafață solidă în lichidul pompat sau scufundați folosind o frânghie fixată de mânerul portant. Indicaţie Preveniți blocarea cu impurități a zonei de aspirație. În caz de suprafață noroioasă așezați pompa pe o cărămi- dă sau pe un alt obiect similar. Asigurați-vă de pozițio- narea orizontală a pompei. Folosirea cablului sau a furtunului pentru transportarea pompei este interzisă. Funcţionare PERICOL Pericol de electrocutare! Atingerea componentelor sub tensiune sau a lichidului de transportare constituie pericol de moarte prin elec- trocutare. În timpul funcționării, nu atingeți frânghia atașată la mâ- nerul de tras sau orice obiecte care sunt în contact cu lichidul pompat (de exemplu, conducte care ies în afară în lichidul pompat, balustrade) și nu introduceți mâna în lichidul pompat. Dispozitiv de aerisire automată

1. Atunci când nivelul lichidului este scăzut, orice aer

aspirat sau prezent în pompă iese prin intermediul dispozitivului de aerisire automată. Pe lângă aer, se poate scurge și lichid. Dacă pompa are probleme de amorsare atunci când nivelul lichidului este scăzut, deconectați-o și conec- tați-o în mod repetat pentru a ajuta procesul de amorsare. Figura E Modul Automat

1. Folosiți avansul vertical și lungimea de cablu pentru

ajustarea întrerupătorului cu flotor. Indicaţie Dacă pompa nu este supravegheată pe durata funcțio- nării setați întotdeauna întrerupătorul cu flotor în poziția superioară maximă, pentru a asigura oprirea fiabilă a pompei. Figura F Indicaţie Dacă întrerupătorul cu flotor este mișcat în poziția infe- rioară maximă, reglați lungimea cablului dintre întreru- pătorul cu flotor și zăvor la 2,5 cm - vezi marcajul de pe cablu. Figura G

2. Introduceți fișa de rețea în priză.

Indicaţie În modul Automat întrerupătorul cu flotor acționează pompa în mod automat. Pompa pornește imediat când întrerupătorul cu flotor atinge nivelul de pornire, în urma creșterii nivelului lichi- dului. Pompa se oprește imediat când întrerupătorul cu flotor atinge nivelul de oprire, în urma scăderii nivelului lichi- dului. Asigura ți-vă de mișcarea neobstrucționată a întrerupă- torului cu flotor. Asigurați-vă de faptul că lungimea cablului dintre între- rupătorul cu flotor și zăvor este de minim 2,5 cm. Înălțimea de pornire/oprire (întrerupătorul cu flo- tor în poziția inferioară maximă): Min/Max SP 16.000 Dirt SP 22.000 Dirt Înălțimea de por- nire în cm* 18/21 20/24 Înălțimea de opri- re în cm* 4/12 6/15Româneşte 91 Înălțimea de pornire/oprire (întrerupătorul cu flo- tor în poziția superioară maximă):

• Înălțimile de comutare variază în funcție de poziția întrerupătorului cu flotor și de lungimea cablului din- tre întrerupătorul cu flotor și zăvor. Vă recomandăm păstrarea lungimii de cablu prestabilită. Modul Manual Indicaţie În modul Manual pompa rămâne pornită permanent. În modul Manual pompa aspiră în mod automat doar dacă lichidul atinge minim 60 mm (SP 16.000 Dirt) sau 50 mm (SP 22.000 Dirt). În cazul lichidului rezidual drenarea prin pompare este posibilă, dacă lichidul rezidual atinge nivelul de 25 mm (SP 16.000 Dirt) sau de 35 mm (SP

22.000 Dirt). Nivelul specificat în cazul lichidului rezidu-

al este atins doar în modul Manual. Asigurați-vă de mișcarea neobstrucționată a întrerupă- torului cu flotor.

1. Fixați întrerupătorul cu flotor în zăvor, poziționându-

l în sus. Figura H ATENŢIE Pericol de deteriorare în caz de funcționare în gol! Funcționarea în gol duce la o uzură mai mare a pompei. Nu lăsați pompa nesupravegheată în timpul funcționării manuale. În caz de funcționare în gol, scoateți imediat ștecărul din priză.

2. Introduceți fișa de rețea într-o priză.

Scoaterea din funcțiune

1. Scoateţi fișa de reţea din priză.

Dispozitivul se oprește. ATENŢIE Pericol de deteriorare! Pericol de deteriorare din cauza murdăriei uscate sau a aditivilor. Clătiți și curățați dispozitivul imediat după fiecare utiliza- re.

2. Dacă a fost pompat lichid murdar sau lichid cu adi-

tivi, clătiți și curățați unitatea imediat după termina- rea funcționării, consultați capitolul Clătire și curățare.

3. Goliți dispozitivul și accesoriile și lăsați-le să se usu-

ce. Îngrijirea și întreținerea PERICOL Pericol de electrocutare și rănire! Dispozitivul conține componente electrice și mecanice. Efectuarea lucrărilor de curățare și de mentenanță de către copii este interzisă. Clătire și curățare ATENŢIE Pericol de deteriorare! Pericol de deteriorare din cauza murdăriei uscate sau a aditivilor. Clătiți și curățați dispozitivul imediat după fiecare utiliza- re. 1Dacă a fost pompat lichid murdar sau lichid cu adi- tivi, dispozitivul trebuie clătit ulterior: Folosiți dispo- zitivul pentru a pompa apă curată și proaspătă fără aditivi până când toată murdăria sau aditivii au fost spălați din dispozitiv. PERICOL Pericol de electrocutare și rănire! Dispozitivul conține componente electrice și mecanice. Deconectați întotdeauna dispozitivul de la sursa de ali- mentare înainte de asamblare, dezasamblare sau cură- țare. 2Scoateţi fișa de reţea din priză. 3Apăsați tasta Quick-Connect și scoateți ștuțurile de racord. Figura C 4Dacă este necesar, îndepărtați reziduurile de pe fur- tun și de pe Quick-Connect. 5Curățați exteriorul dispozitivului cu o cârpă moale și curată și cu apă proaspătă curată. 6Goliți dispozitivul și accesoriile și lăsați-le să se usu- ce. Întreținere Dispozitivul nu necesită întreținere. Transport Transportul cu mâna 몇 PRECAUŢIE Pericol de rănire din cauza împiedicării! Există pericol de rănire în cazul în care vă împiedicați de cabluri și furtunuri slăbite. Aveți grijă la cabluri și furtunuri atunci când mutați dis- pozitivul.

1. Ridicaţi dispozitivul de mânerul de tras și transpor-

taţi-l. Transportul în autovehicule 몇 AVERTIZARE Pericol de rănire, pericol de deteriorare a aparatu- lui! La transport țineți cont de greutatea aparatului. Depozitați sau fixați aparatul în conformitate cu directi- vele aplicabile, astfel încât să nu alunece sau să fie aruncat în timpul transportului.

2. La transportarea dispozitivului în vehicule, ancoraţi-

l în conformitate cu directivele în vigoare, pentru a împiedica alunecarea și răsturnarea. Depozitarea ATENŢIE Pericol de deteriorare din cauza înghețului! Aparatele care nu sunt complet golite pot fi distruse de îngheț. Goliți complet aparatul și accesoriile înainte de a le de- pozita. Protejați aparatul împotriva înghețului. Depozitați aparatul într-un loc ferit de îngheț și nu în aer liber. 몇 PRECAUŢIE Pericol de accidentare şi de deteriorare! Aparatul plasat pe suprafețe înclinate se poate răstur- na. La depozitare ţineţi cont de greutatea aparatului.

1. Goliți complet pompa și accesoriile.

2. Lăsați pompa și accesoriile să se usuce.

Min/Max SP 16.000 Dirt SP 22.000 Dirt Înălțimea de por- nire în cm* 28/31 33/36 Înălțimea de opri- re în cm* 14/22 19/2792 Româneşte

3. Păstraţi pompa într-un loc ferit de îngheţ.

Remedierea defecţiunilor Defectele au deseori cauze simple, pe care le puteţi re- media cu ajutorul următoarelor sfaturi. În caz de necla- rităţi sau pentru defecte care nu se regăsesc aici, vă rugăm să vă adresaţi serviciului autorizat pentru clienţi. Date tehnice Sub rezerva modificărilor tehnice. Optimizarea cantității pompate Creșterea cantității pompate: ● cu cât înălțimea de pompare este mai mică. ● cu cât diametrul furtunului utilizat este mai mare. ● cu cât furtunul folosit este mai scurt. ● cu cât este mai redusă pierderea de presiune cau- zată de accesoriile conectate. Declaraţie de conformitate UE Prin prezenta, declarăm că aparatul indicat mai jos co- respunde cerinţelor fundamentale privind siguranţa şi sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea co- mercializată de noi. În cazul efectuării unei modificări a Eroare Cauză Remediere Pompa funcţionează, dar nu pompează În pompă se află aer. 1. Scoateţi şi introduceţi de mai multe ori şte- cărul din priză până când se aspiră lichid. Zona de aspiraţie este înfundată. 1. Trageţi ştecărul din priză.

2. Curăţaţi zona de aspiraţie.

Nivelul lichidului este redus în regim ma- nual.

1. Pompa se introduce cât mai adânc în lichi-

dul de pompat, vezi capitolul Funcţionare. Pompa nu porneşte sau se opreşte brusc în tim- pul funcţionării Alimentarea cu curent electric este între- ruptă.

1. Verificaţi siguranţele şi legăturile electrice.

Comutatorul de protecţie termică a oprit pompa din cauza supraîncălzirii.

1. Trageţi ştecărul din priză.

saţi pompa să se răcească.

3. Îndepărtaţi particulele de murdărie din zo-

4. Curăţaţi zona de aspiraţie.

5. Împiedicaţi funcţionarea uscată a pompei.

Particulele de murdărie blochează zona de aspiraţie.

1. Trageţi ştecărul din priză.

2. Curăţaţi zona de aspiraţie.

Capacitatea de pompare scade Zona de aspiraţie este înfundată. 1. Trageţi ştecărul din priză.

2. Curăţaţi zona de aspiraţie.

Puterea de aspirare este prea redusă A fost depășită înălțimea de transport maximă. Diametrul și lungimea furtunului sunt se- lectate incorect.

ălţimea de pompare maximă, consultaţi capitolul Date tehnice.

2. Dacă este necesar, selectați un diametru

mai mare sau o lungime mai mică a furtu- nului, consultați capitolul Optimizarea can- tității pompate. Sistemul Quick-Connect nu poate fi deschis sau închis Sistemul de introducere este murdar. 1. Se scoate clema.

3. Se montează clema.
