MANUAL DE UTILIZARE SP 16.000 Dual Kärcher

Utilizarea conform destinatiei 99

Trepte de pericol.... 100

Protectia mediului.... 100

Accesorii și piese de schimb 100

Set de livrare 100

Garantie.... 100

Descrierea dispozitivului.... 100

Punerea în funcțiune 100

Functionare 101

Îngrijirea și întreținerea.... 102

Transport 102

Depozitarea 102

Remedierea defectiunilor 102

Date tehnice 103

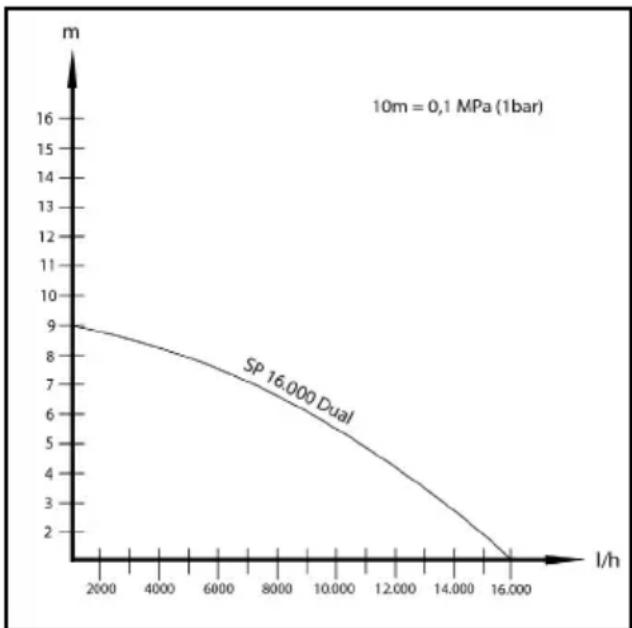

Optimizarea debitului transportat 104

Declaratie de conformitate UE 104

Indicații generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.

Respectati aceste instructiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizarea conform destinatiei

Utilizați dispozitivul exclusiv pentru uzul casnic.

Utilizarea conform destinatiei:

• Evacuarea părtilor de clădire în caz de inundatii
• Pomparea și evacuarea recipientelor
• Extractia apei din fântâni și puțuri
• Pomparea apei dulci din bărci și iahturi

Pentru indicatii privind functionarea, consultați capitolul Functionare.

Lichide pompate admisibile

⚠PERICOL

Pericol de moarte și de deteriorare în cazul pompării de substanțe explozive, inflamabile sau neadecvate!

Substanțele inflamabile sau explozive se pot aprinde sau exploda.

Substanțele nepotrivite pot deteriora pompa.

Nu pompați lichide sau gaze explozive, inflamabile sau corozive (de exemplu, carburanți, petrol, diluanți nitro) și nu pompați grăsimi, uleiuri, apă sărată sau apă reziduală de la toalete sau apă care are o fluiditate mai mică decât apa curată.

Lichide pompate admisibile:

• Apă dulce până la gradul de contaminare specificat, dimensiunea maximă a particulelor, consultați capitolul Date tehnice.
• apă de piscină, cu dozarea aditivilor conform destinației de utilizare
• spumă de spălare, de exemplu de la mașinile de spălat care prezintă scurgeri. Apoi clătiți și curățați pompa cu apă dulce curată, consultați capitolul Clătire și curățare.
• Temperatura lichidelor pompate trebuie să fie cuprinsă între 5 °C și 35 °C.

Utilizarea necorespunzătoare

ATENTIE

Pericol de deteriorare din cauza înghețului!

Functionarea în timpul înghețului poate deteriora dispozitivul.

Dispozitivele care nu sunt complet golite pot fi distruse de înghet.

Nu utilizati dispozitivul în timpul înghețului.

Protejati dispozitivul împotriva înghețului.

ATENTIE

Pericol de deteriorare în timpul funcționării continue!

Dispozitivul nu este adecvat pentru funcționare continuă neîntreruptă.

Nu folosiți dispozitivul în mod continuu pentru perioade lungi de timp (de exemplu, regim de recirculare continuă în iazuri) sau ca instalație staționară (de exemplu, ca unitate de ridicare, pompă de fântână).

Indicatie

Producătorul nu răspunde pentru eventualele daune rezultate în urma utilizării necorespunzătoare sau a manipulării incorecte.

Trepte de pericol

⚠PERICOL

- Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

- Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Protectia mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele continute (RE-ACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa: www.kaercher.com/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificați dacă conținutul este complet. Informați imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Garantie

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defectiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defectiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Descrierea dispozitivului

Imagini, consultați paginile cu grafice Figura A

①Mâner de tras
② Cablu de racord la rețea cu ștecăr
③ Dispozitiv de aerisire automată

④ Racord furtun cu conectare rapidă
⑤ Piesă de racord pompă G 1 ½ (racord furtun de 1", 1 ¼" și 1 ½" și filet G 1 ½)
⑥ *Piesă de racord pompă G 1 (racord furtun de 3/4" și 1" și filet G 1)
⑦*Supapă de retur
⑧ G 1 - racord filetat
⑨ Stut de racord (G 1 ½ - filet)
⑩ Reglare cos filtru
⑪Coş filtru
12 Blocare (flotor cu comutator)
⑬ Reglare înălțime (flotor cu comutator)
14 Flotor cu comutator

*Nu este inclus în pachetul de livrare.

Punerea în funcțiune

⚠PERICOL

Pericol de electrocutare și rănire!

Dispozitivul conține componente electrice și mecanice. Deconectați întotdeauna dispozitivul de la sursa de alimentare înainte de asamblare, dezasamblare sau curățare.

Indicatie

Cu cât lungimea furtunului este mai mică și diametrul furtunului este mai mare, cu atât debitul este mai mare. Pentru a evita înfundarea pompei, utilizați un prefiltru pentru furtunurile cu diametrul mai mic de 1 ¼".

Racordul pompei este echipat cu un sistem de conectare (Quick-Connect).

Stuțul de racord cu piesa de racord a pompei G 1 ½ și racordul filetat G1 sunt livrate neasamblate împreună cu dispozitivul.

Indicatie

Furtunurile cu diametrul de 1", 1 ¼" și 1 ½" pot fi conectate la piesa de racord a pompei G 1 ½.

Pentru a putea fi pompată dimensiunea dorită a granulației trebuie ales un furtun cu diametru suficient de mare și o piesă de racord a pompei G 1 ½ scurtată scurtat corespunzător la nuturi. Și pentru dimensiuni mai mici ale granulației se recomandă un furtun cu diametru mai mare, pentru a permite un debit volumic ridicat.

Conectați furtunul la pompă dacă folosiți un furtun de 1", 1 ¼" sau 1 ½":

1 Înşurubati piesa de racord a pompei G 1 ½ pe ştuțul de racord. Figura B

2 Î m p i n g e ți clema de furtun pe furtun.
3 Î m p i n g e ți furtunul pe piesa de racord a pomp ½ și fixați-l cu o clemă de furtun.
4 Împingeti ștuțul de racord în Quick-Connect. Figura C

Conectați furtunul la pompă dacă folosiți un furtun de 34 " sau 1":

1 Înşurubați racordul filetat G 1 pe ştuțul de racord. Figura B
2 M o n t a ți accesoriiul special al piesei de racord a pompei G 1 (6.997-359.0 piesă de racord a pompei G 1 (33,3 mm) inclusiv supapa de retur - nu este inclusă în pachetul de livrare) pe racordul filetat G 1:

a Asezați supapa de retur pe racordul filetat G 1, astfel încât inscripția „UP” să fie lizibilă.
b Înşurubați piesa de racord a pompei G 1 pe racordul filetat G 1.

3 Împingeti clema de furtun pe furtun.
4 Împingeți furtunul pe piesa de racord a pompei G 1 și fixați-l cu o clemă de furtun.
5 Împingeti stuțul de racord în Quick-Connect.

Figura C

Setați/scufundati pompa:

1 Introduceți reglarea înălțimii flotorului cu comutator în încuietoare.

Figura D

2 Aşezati pompa în siguranță pe un teren solid în lichidul pompat sau scufundati-o cu ajutorul unei frânghii atașate la mânerul de tras.

Indicatie

Preveniți blocarea cu impurități a domeniului de aspirație. Dacă terenul este noroios, așezați pompa pe o cărămidă sau pe ceva similar. Asigurați-vă că pompa este orizontală. Nu transportați pompa de cablu sau de fur-tun.

Functionare

⚠PERICOL

Pericol de electrocutare!

Atingerea componentelor sub tensiune sau a lichidului de transportare constituie pericol de moarte prin electrocutare.

În timpul funcționării, nu atingeți frânghia atașată la mânerul de tras sau orice obiecte care sunt în contact cu lichidul pompat (de exemplu, conducte care ies în afară în lichidul pompat, balustrade) și nu introduceți mâna în lichidul pompat.

Dispozitiv de aerisire automată

1. Atunci când nivelul lichidului este scăzut, orice aer aspirat sau prezent în pompă iese prin intermediul dispozitivului de aerisire automată. Pe lângă aer, se poate scurge și lichid.

Dacă pompa are probleme de amorsare atunci când nivelul lichidului este scăzut, deconectați-o și conectați-o în mod repetat pentru a ajuta procesul de amorsare.

Figura E

Reglarea coşului filtrului

Coşul filtrului poate fi operat în 2 poziții.

Figura F

	Pomparea apei murdare și a apei limpezi. Recomandăm această poziție a coșului filtrului la începutul procesului de pompare, deoarece acesta este momentul în care debitul pompei este cel mai mare.
	Aspirație plană.În această poziție a coșului filtrului, este posibilă o aspirație plană până la o înălțime reziduală a lichidului de 1 mm în cazul funcționării manuale.

1. Aşezati pompa pe podea.
2. Prindeți pompa între picioare și prindeți mânerul de tras.

3. Decuplați coșul filtrului prin rotirea mânerului spre dreapta.

4. Mutati coşul filtrului în poziția dorită.

5. Cuplați coșul filtrului prin rotirea mânerului spre stânga.

Regim automat

1. Reglați flotorul cu comutator prin intermediul reglării înălțimii și al lungimii cablului dintre flotorul cu comutator și încuietoare.

Indicatie

Atunci când pompa este operată nesupravegheată, setați întotdeauna flotorul cu comutator în poziția cea mai înaltă pentru a vă asigura că pompa se poate opri în mod fiabil.

Figura G

Dacă flotorul cu comutator este setat în poziția cea mai joasă, setați lungimea cablului dintre flotorul cu comutator și încuietoare la 2,5 cm, a se vedea marcajul de pe cablu.

Figura H

1. Mutați coșul filtrului în poziția „livrare apă murdară și limpede”, consultați capitolul Reglarea coșului filtrului.
2. Introduceți stecărul de rețea în priză.

Indicatie

În modul automat, flotorul cu comutator controlează automat procesul de pompare. Pompa pornește de îndată ce flotorul cu comutator atinge înălțimea de pornire datorită creșterii nivelului lichidului.

Pompa se opreşte de îndată ce flotorul cu comutator atinge nivelul de închidere din cauza scăderii nivelului li-chidului. Trebuie garantată libertatea de mișcare a flotorului cu comutator.

Indicatie

Înălțimile de comutare variază în funcție de:

• Pozitia flotorului cu comutator.
• Lungimea cablului dintre flotorul cu comutator și în-cuietoare.
  Lungimea cablului trebuie să fie de cel puțin 2,5 cm. Vă recomandăm să păstrați lungimea de cablu stabilită. Pentru a specifica înălțimile de comutare, consultați capitolul Date tehnice.

Regim manual

Indicatie

În modul manual, pompa rămâne pornită.

Nivelul lichidului rezidual specificat (consultați capitolul Date tehnice) poate fi atins numai în timpul funcționării manuale.

1. Fixați flotorul cu comutator în încuietoare cu fața în sus.

Figura I

1. Mutati coşul filtrului în poziția dorită în funcție de nivelul lichidului (consultați capitolul Date tehnice și Reglarea coșului filtrului).

ATENTIE

Pericol de deteriorare în caz de funcționare în gol!

Functionarea în gol duce la o uzură mai mare a pompei. Nu lăsați pompa nesupravegheată în timpul funcționării manuale.

În caz de funcționare în gol, scoateți imediat ștecărul din priză.

1. Introduceți stecărul de rețea în priză.

Scoaterea din funcțiune

1. Scoateți fișa de rețea din priză. Dispozitivul se oprește.

ATENTIE

Pericol de deteriorare!

Pericol de deteriorare din cauza murdăriei uscate sau a aditivilor.

Clătiți și curățați dispozitivul imediat după fiecare utilizare.

1. Dacă a fost pompat lichid murdar sau lichid cu aditivi, clătiți și curățați unitatea imediat după terminarea funcționării, consultați capitolul Clătire și curățare.
2. Goliți dispozitivul și accesoriiile și lăsați-le să se usu- ce.

Îngrijirea și întreținerea

⚠PERICOL

Pericol de electrocutare și rănire!

Dispozitivul conține componente electrice și mecanice.

Efectuarea lucrărilor de curățare și de mentenanță de către copii este interzisă.

Clătire și curățare

ATENTIE

Pericol de deteriorare!

Pericol de deteriorare din cauza murdăriei uscate sau a aditivilor.

Clătiți și curățați dispozitivul imediat după fiecare utilizare.

1 D a că a fost pompat lichid murdar sau lichid cu ad tivi, dispozitivul trebuie clătit ulterior: Folosiți dispo- zitivul pentru a pompa apă curată și proaspătă fără aditivi până când toată murdăria sau aditivii au fost spălați din dispozitiv.

⚠PERICOL

Pericol de electrocutare și rănire!

Dispozitivul conține componente electrice și mecanice. Deconectați întotdeauna dispozitivul de la sursa de alimentare înainte de asamblare, dezasamblare sau curătare.

2 Scoateți fișa de rețea din priză.
3 Apăsați tasta Quick-Connect și scoateți ștuțurile de racord.

Figura C

4 Dacă este necesar, îndepărtați reziduurile de pe fur-tun și de pe Quick-Connect.
5 Curățați exteriorul dispozitivului cu o cârpă moale și curată și cu apă proaspătă curată.
6 Goliți dispozitivul și accesoriiile și lăsați-le să se usu- ce.

Întreținere

Dispozitivul nu necesità întreținere.

Transport

Transportul cu mâna

⚠PRECAUTIE

Pericol de rănire din cauza împiedicării!

Există pericol de rănire în cazul în care vă împiedicați de cabluri și furtunuri slăbite.

Aveți grijă la cabluri și furtunuri atunci când mutați dispozitivul.

1. Ridicați dispozitivul de mânerul de tras și transportați-l.

Transportul în autovehicule

⚠AVERTIZARE

Pericol de rănire, pericol de deteriorare a aparatului!

La transport tineți cont de greutatea aparatului.

Depozitați sau fixați aparatul în conformitate cu directi- vele aplicabile, astfel încât să nu alunece sau să fie aruncat în timpul transportului.

1. La transportarea dispozitivului în vehicule, ancorați-l în conformitate cu directivele în vigoare, pentru a împiedica alunecarea și răsturnarea.

Depozitarea

ATENTIE

Pericol de deteriorare din cauza înghețului!

Aparatele care nu sunt complet golite pot fi distruse de înghet.

Goliți complet aparatul și accesoriiile înainte de a le depozita.

Protejati aparatul împotriva înghețului.

Depozitați aparatul într-un loc ferit de îngheț și nu în aer liber.

⚠PRECAUTIE

Pericol de accidentare și de deteriorare!

Aparatul plasat pe suprafețe înlinate se poate răsturna.

La depozitare tineți cont de greutatea aparatului.
1. Goliți complet pompa și accesoriiile.
2. Lăsați pompa și accesoriiile să se usuce.
3. Păstrați pompa într-un loc ferit de îngheț.

Remedierea defectiunilor

Defectele au deseori cauze simple, pe care le puteți remedia cu ajutorul următoarelor sfaturi. În caz de neclarități sau pentru defecte care nu se regăsesc aici, vă rugăm să vă adresați serviciului autorizat pentru clienti.

Eroare Cauză Remediere
Pompa funcționează, dar nu pompează	În pompă se află aer.	1. Scoateți și introduceți de mai multe ori ște-cărul din priză până când se aspiră lichid.
	Zona de aspirație este înfundată.	1. Trageți ștecărul din priză.2. Curățați zona de aspirație.
	Nivelul lichidului este redus în regim ma-nual.	1. Pompa se introduce cât mai adânc în lichi-dul de pompat, vezi capitolul Funcționare.

Eroare Cauză Remediere
Pompa nu pornește sau se oprește brusc în tim-pul funcționării	Alimentarea cu curent electric este între-ruptă.	1. Verificați siguranțele și legăturile electrice.
	Comutatorul de protecție termică a oprit pompa din cauza supraîncălzirii.	1. Trageți ștecărul din priză.2. Lăsați pompa să se răcească.3. Îndepărtați particulele de murdărie din zo-na de aspirație.4. Curățați zona de aspirație.5. Împiedicați funcționarea uscată a pompei.
	Particulele de murdărie blochează zona de aspirație.	1. Trageți ștecărul din priză.2. Curățați zona de aspirație.
Capacitatea de pompare scade	Zona de aspirație este înfundată.	1. Trageți ștecărul din priză.2. Curățați zona de aspirație.
Puterea de aspirare este prea redusă	A fost depășită înălțimea de transport maximă.Diametrul și lungimea furtunului sunt selectate incorect.	1. Respectați înălțimea de pompare maximă, consultați capitolul Date tehnice.2. Dacă este necesar, selectați un diametru mai mare sau o lungime mai mică a furtu-nului, consultați capitolul Optimizarea de-bitului transportat.
Sistemul Quick-Connect nu poate fi deschis sau închis	Sistemul de introducere este murdar. 1. Se scoate clema.2. Se curăță clema.3. Se montează clema.
Coșul filtrului nu poate fi deplasat	Coșul filtrului este murdar.	1. Scoateți clemele cu o șurubelniță.2. Îndepărtați coșul filtrului.3. Curățați coșul filtrului.4. Montați coșul filtrului.

Date tehnice

		SP 16.000 Dual
Racord electric
Tensiune de rețea V 230-240
Frecvență de rețea	Hz	50
Randament nominal W 550
Date privind puterea dispozitivului
Debit de transport (max.)	l/h	16.000
Presiune (max.)	bar	0,9
Înălțime de pompare (max.)	m	9
Adâncime de imersiune (max.)	m	7
Dimensiune particule (max.) pentru lichide pompate ad- mm misibile		20
Regim automat
Înălțime de conectare a flotorului cu comutator (blocare mm în poziția cea mai înaltă)		255-310
Înălțime de deconectare a flotorului cu comutator (bloca- mm re în poziția cea mai înaltă)		115-220
Înălțime de conectare a flotorului cu comutator (blocare mm în poziția cea mai joasă)		155-210
Înălțime de deconectare a flotorului cu comutator (bloca- mm re în poziția cea mai joasă)		40-120
Regim manual
Nivel minim de lichid pompare apă murdară și curată	mm	60
Nivel lichid rezidual pompare apă murdară și curată	mm	25
Înălțime minimă lichid aspiratie plană	mm	40
Înălțime lichid rezidual aspiratie plană	mm	1
Dimensiuni și greutăți
Greutate (fără accesorii)	kg	5,0

Cablu de rețea

Lungime cablu m 10

Indicatie

Motivul excepției conform Regulamentului (UE) 2019/1781 anexa I secțiunea 2 punctul (12): j)

Ne rezervăm dreptul de a efectua modificări tehnice!

Optimizarea debitului transportat

Debitul transport este cu atât mai mare:

• cu cât este mai mic nivelul de finanțare.
• cu cât este mai mare diametrul furtunurilor utilizate.
• cu cât sunt mai scurte sunt furtunurile utilizate.
• cu cât este mai redusă pierderea de presiune cauzată de accesoriiile conectate.

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Pompă

Tip: 1.645-xxx

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
