MANUAL DE UTILIZARE DH 28PMY HITACHI

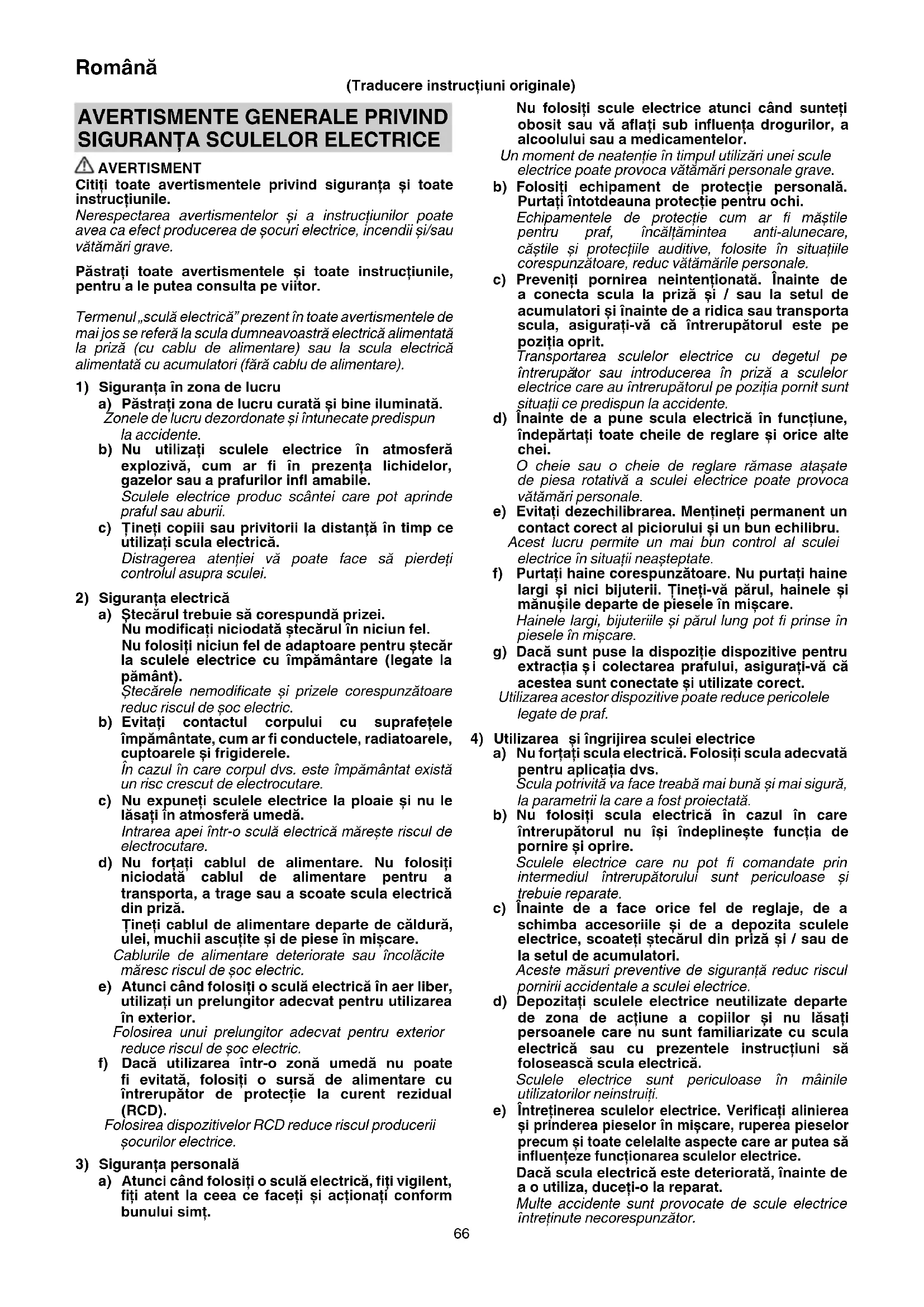

Citi toate averismentele privind siguranta si toate instructiunile.

Nerespectarea avertismentelor si a instruetiunilor poate avea ca efect producerea de socuri eletrice, incendii si/sauvatamari grave.

Păstrați toate averismenteleși toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică" prezent în toate averismentele de mai jos se referă la scula dumneavoastră electrică alimentata la priză (cu cablu de alimentare) sau la scula electrică alimentata cu accumulatoratori (fara cablu de alimentare).

1) Siguranta in zona de lucru

a) Păstrați zona de lucru curatași bine iluminata.
Zonele de lucrudezordonateșiintunecate predispun la'accidente.

b) Nuutilizati sculele electrice in atmosfera
explozivacum ar fi in prezena lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produscantei care pot aprinde
praful sau aburii.

c) Tineti copii sa privitorii la distanţă in timpe ce utilizati scula electrică. Distragerea atentiei va poate face sa pierdeti controlul asupra sculei.

2) Siguranta electrica

a) Stecărul trebuie sa corespundă prizei. Nu modificati niciodata stecărul in niciun fel. Nu folosiţi niciun fel de adaptoare pentru stecăr la sculele electrice cu impamântare (legate la pamânt). Stecărele nemodificate si prizele corespunțătoare reduc riscul de soc electric.
b) Eviti contactul corpului cu suprafetele impamantate, cum ar fi conducutele, radiatoarele, cuptoarele si frigiderele. In cazul in care corpul dvs. este impamantat exista un risc crescut de electrocutare.
c) Nu expuneti sculele electrice la ploaie si nu le lasati in atmosfera umeda. Intrarea apei intr-o sculă electrică mârește riscul de electrocutare.
d) Nu fortaí cablul de alimentare. Nu folositi niciodata cablul de alimentare pentru a transporte, a trage sau a scoate scula electrică din przyă.

Tineti cablul de alimentare departe de caldur, ulei, muchii ascutite si de piese in miscare.

Cablurile de alimentare deteriorate sau incolacite maresc riscul de soc electric.

e) Atunci cánd folositi o sculă electrică în aer liber, Utilizati un prelimungitor adecvat pentru utilizesa în exterior.

Folosirea unui prelimungitor adevat pentru exterior reduce riscul de soc electric.

f) Dacăutilizarea intr-o zona umeda nu poate fi evitata, folosiţi o sursă de alimentare cu intrerupător de proteție la current rezidual (RCD).

Folosirea dispositivelor RCD reduce riscul producerii socurilor electrice.

3) Siguranta personală

a) Atunci cánd folositi o sculă electrică, fiti vigilent, fiti atent la ceea ce facetiși actionati conform bunului simt.

Nu folosi scule electrice atunci cand sunteti obosit sau va aflati sub influenta drogurilor, a alcoholului sau a medicamentelor.

Un moment de neatentie in timpul utilizari unei scule electrice poate provoca vatakarni personale grave.

b) Folositi echipament de protectie personala. Purtati intotdeauna protectie pentru ochi.
Echipamentele de protectie cum ar fi mastile pentru praf, incaltamintea anti-alunecare, ccastile si protectiile auditive, folosite in situatiile corespunzatoare, reducvatamarie personale.
c) Preveniti pornirea neintentionata. Inante de a connecta scula la przyă si / sau la setul de accumulatorati si inante de a ridica sau transporte scula, asigurati-vă ca intrerupătorul este pe poziţia oprit.
Transportarea sculelor electrice cu degetul pe intrerupator Sau introducerea in przy a sculelor electrice care au intrerupatorul pe poziia pornit sunt situati ce predispun la accidente.
d) Inainte de a pune scula electrica in functiune, indepartati toate cheile de reglare si orice alte chei.
O cheie sau o cheie de reglare ramase atasate de piesa rotativa a sculei eletrice poate provoca vatamari personale.
e) Evitat dezechilibrarea. Mentineti permanent un contact corect al piciorului si un bun echilbru. Acest lucru permite un mai bun control al sculei electrice in situati neasteptate.
f) Purati haine corespunzatoare. Nu purati haine largi si nici bijuterii. Tineti-va parul, hainele si manusile departe de piesele in miscare.
Hainele largi, bijuteriile si paurul lung pot fi prinse in piesele in miscare.
g) Daca sunt puse la dispositie dispositive pentru extractia si colectarea prafului, asigurati-va ca acestea sunt conectate si utilizeate correct.

Utilizarea acestor dispositive poate reduce pericolele tegate de praf.

4) Utilizarea Şi ingrijirea sculei electrice

a) Nu forata scula electrica. Folosi t scula adevata pentru aplicatia dvs.

Scula potrivita va face treaba mai buna si mai sigura, la parametrii la care a fost proiectata.

b) Nu folosi scula electrica in cazul in care intrerupatorul nu işi indeplineste functia de pornire si oprine.

Sculele electricare nu pot fi comandate prin intermediul intrerupatorului sunt periculoase si trebuie reparate.

c) Inainte de a face orice fel de reglaje, de a schimba accesoriile si de a deposita sculele electrice, scoatei stecarul din priză si / sau de la setul de accumulatori.

Aceste māsuri preventive de siguranta reduc riscul pornirii occidentale a sculei electrice.

d) Depozitate sculele electrice neutilizate departe de zona de actiene a copilor si nu lasati personale care nu sunt familiarizate cu scula electrica sau cu prezentele instruktioni sa foloseasca scula electrica.

Sculele electrice sunt periculoase in mainile utilizatorilor neinstruiti.

e) Intretinerea sculelor electrice. Verificati alinierea si prinderea pieselor in miscare, ruperea pieselor precum si toate celealte aspecte care ar putea sa influenteze functionarea sculelor electrice.

Dacă scula electrică este deteriorata, înnte de a o/utiliza, duceti-o la reparat.

Multe accidente sunt provocate de scule electrice intretinute necorespunzator.

f) Păstrați elementele de tăiore curateși ascuțite. Elementele de tăiore bine intreținuteși cu muchiile de tăiore bine ascuțite sunt mai ușor de controlatși este mai putin probabilităși se agate.
g) Folosiţi scula electrică, accesoriileși vârfurile etc. in conformitate cu prezentele instrukturi, luân d' in considerare condiţiile de lucruși operatiunile ce urmeazu a fi efectuate.

Folosirea sculei electrice pentru alte operatiuni decat cele prevazute poate avea ca efect aparita unor situatai periculoase.

5) Service

a) Scula electrica trebuie reparata de o persona calificata, folosind numai piese de schimb identice.

Astfel se asigura mentinerea sigurantei sculei electrice.

PRECAUTIE

Tineti copii si personeile inflme la distanta.

Atunci cand nu este folosita, scula electrica trebuie depositata departe de zona de actiune a copilor si a personelor infirme.

AVERTISMENTE DE SIGURANÇA CIOCAN ROTATIV

1. Purtati protectii pentru urechi

Expunerea la zgomot poate duce la pierderea auzului.
2. Folosiţi帽子用 /帽子用 auxiliar(e), dacă au fost furnizate impreună cu scula.
Pierderea controlului poate provoca vătamări personale.
3. Tineti scula electrica doar de manerele izolate, atunci cand se executa o operatiune de taiere in care scula ar putea atinge cabluri ascunse sau propriul cablu.
Accesorile de taiere care intrain contact cu un cablu "sub tensiune pot pune sub tensiune" parrite metalice descoperite si pot electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE DE SIGURANTA

1. Asigurat-vá că sutra de curent ce urmează a fiutilizata este conformă cerintelor specificate pe placuţa produsului.
2. Asigurat-va cā intrerupātorul este in poziṭia de INCHIS. Dacā stecārul este conectat la prizā in tamp ce intrerupātorul este in poziṭia de DESCHIS, scula electricā va intra in functiune imediat, ceea ce ar putea produce un accident grav.
3. Atunci cánd zona de lucru este departe de sursa de curent, folosi un prelimungitor de sectiune si capacitate nominală suficiente. Prelungitorul trebuie sa fie CAT mai scurt posibil.
4. Nu atingeti bitul in timpul sau imediat dupa operare. Bitul se infierbantá foarte tare in timpul operarii si ar putea produce arsuri grave.
5. Inainte de a incepe s aspargeti, ciobiti sa sa perforati un perete, o podea saun tavan, asigurati-va cau nu exista cabluri eletrice sau conducte in acestea.
6. Tineni intotdeauna ferm manerul corpului si manerul lateral al sculei electrice. In caz contrar, contrafora produsă poate duce la o operare imprecisă si chiar periculoasa.
7. Purtati o masca de praf Nu inhalati prafurile daunatoare generate in operatiile de forjare si daltuire. Praful poate pune in pericol sanataea dumneavoastra si a oamenilor din jur.
8. Montarea burghiului

Pentru a preveni accidentele, asigurati-va ca ati actionat intrerupatorul in poziia oprit si scoatei stecarul din przya.
O Atunci candid utilizati scule precum varfuri, burghie etc., asigurati-va cautilizati piesele originale concepute de compania noastr.
Curatati partea de maner a burghiului.
Verificati angrenarea traigand de burghi.
9. Pouru a preveni accidentele, asigurati-va c ati decuplat intrerupatorul in poziţia oprit si ati scos stecarul din priză cand burghiurile si diverse alte parti sunt instalate sau indepartate. Comutatorul de alimentare trebuie, de asemenea, oprit in timpul unei pauze de lucru si dupa lucru.
10. Rotatie + ciocănire

Numai DH28PMY: Utilizarea suportului pentru burghiu (accessori standard)
Când burghiul atinge bara de constructie din fier, burghiul se va opri imediatși ciocanul rotativ va reactiona pentru a invarti. Prin urmare, strangeti bine manerul lateral.

11. Numai rotatie

Pentru a gauri material din lemn Sau metal folosind mandrina burghiului si adaptorul mandrinei (accessionale).

Numai DH28PMY: Utilizarea suportului mandrină burghiu (accesori standard)

O Aplicarea foriei mai mult decat este necessar nu numai ca va accelera lucrul, dar va deteriorora ascutitul din capat al burghiului si in plus va reduce durata de viata a ciocanului rotativ.
O Burghiul se poate sparge in tamp ce ciocanul rotativ se retrage de la orificiul de gaurit. Pentru retragere, este important sa folositi o miscare de impingere.
O Nu incercati să dati găuri de ancORARE Sau găuri in beton cu aparatul setat numai in functia de rotatie.
O Nu incercati săutilizati ciocanul rotativ in functia de rotireși lovire cu mandrina burghiului si adaptorul mandrinei atasate. Acest lucru ar scurta durata de viță a fiecărei componente a masinii.
12. Numai ciocānire, numai DH28PMY: Utilizarea suportului pentru burghi (accessories standard)

SIMBOLURI

AVERTISMENT

In cele ce urmeaza sunt prezentate simbolorile folosite pentru masina. Inainte de utilizare, asigurati-va ca intelegei semnificatia acestora.

Pentru a reduce riscul de accidente,utilizatorul trebuie sa citeasca manualul deutilizare.

Numai pentru târile membres UE

Nu aruncaṭi aceastā sculā electrica impreună cu deseurile menajere!

In conformitate cu Directa Europeana 2002/96/CE referitoare la deseurile

reprezentand echipamente electrice si electronice si la implementarea acesteia in conformitate cu legislatiile nationale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat si duse la o unitate de reciclare compatibla cu mediol inconjurator.

V Tensiune nominală

Româna

P	Alimentare cu electricitate
n0	Viteză la mers în gol
Bpm	Rata impact la sarcină completă
Φ max	Diametru de găurire, max.
kg	Greutate (Conform Procedure EPTA 01/2003)
	Beton
	Oțel
	Lemn
T	Numai functia de ciocănire
	Numai functia de rotire
IT	Functia de ciocănireși rotire
I	Pornire
O	Oprière
	Deconectați fișa de rețea de la przyă
	Sculăclasă II

ACCESORII STANDARD

Pe länga unitatea principala (1), pachetul contine sì accesorile enumerate mai jos.

Carcasa de plastic 1
O Maner lateral 1
Subler de adancime 1
Mâner mandrină burghiu (numai DH28PMY) 1

Accesoriile standard sunt supuse modificarilor fara notificare prealabila.

APLICATII

Functia de ciocanire si rotire
Gaurire orifici de ancorare
Gaurire in beton
Gaurire in tigla
Numai functia de rotire
O Perforare in oel Sau lemn (cu accesorii optionale)
O Strangere suruburi masina, suruburi pentru lemn (cu accesorii optionale)
Numai functia ciocanire
(DH24PH, DH26PC, DH28PCY, DH28PMY)
Daltuire usoara a betonului, sapare san si eboasare laterala.

SPECIFICATII

Specifications acstei masini sunt enumerate in tabelul de la网页 90.

NOTÄ

Ca urmare a programului continuu de cercetare si dezmoltare derulat de HiKOKI, prezentele specifica tii pot fi modificate fara notificare prealabila.

ASAMBLARE SIOPERARE

Actiune Figură Pagină
Introduçere unelte de perforare SDS-plus	1	91
Scoatere unelte de perforare SDS-plus	2	91
Schimbare direcție rotire 3		91
Selectarea modului de operare 4		91
Ajustarea adâncimii perforării 5		91
Selectarea poziției daltă 6		91
Introduçerea declansării rapide a mandrinei (DH28PMY)	7	92
Scoaterea declansării rapide a mandrinei (DH28PMY)*1	8	92
Introduçere scule aplicatiș捆er rotund (DH28PMY)	9	92
Comutarea pe pornit și oprit și setarea vitezei	10	92
Blocare intrerupător Pornit / Oprit 11		92
Eliberați comutatorul Pornire / Oprire	12	92
Selectarea accesoriilor*2	-	93, 94

1 Daca suportul mandrinei de gaurire sau suportul burghiului se scoate greu, aliniati maneta de schimbare cu semnul si rotiti maneta de blocare.
2 Pentru informaţii amănuntîte cu privire la fiecare sculă, contactăi un centru de service autorizat de HiKOKI.

LUBRIFIERE

Unsoare cu vascozitate mica este aplicata pe acest ciocan rotativ astfel incat sa poata fi folosit pentru o perioada indelungata fara inlocuirea unsorii. Schimbați unsoarea cánd schimbați periile de carbon pentru a asigura o durata mare de viata.

Folosirea in continuare a ciocanului rotativ cu unsoare de blocare va cauza oprirea masinii si reducea duratei de viata.

PRECAUTIE

O unsoare speciala este folosită cu acest aparat, prin urmare, formanța normală a masinii poate fi afectata de folosirea alter unsori. Vă rugam sa va asigurată ca unul dentre agenti nostri de service se ocupă de inlocuirea gratsimii.

INTRETINERE S I VERIFICARE

1. Inspectarea burghiului

Din caza căutilizarea unei scule neascutite determină defectiuni si scade eficienta motorului, inlocuţi burghiurile cu unele noi sau ascutti-le la timp cand se observă aparția eroziunii.

2. Inspectarea Šuruburilor de asamblare

Inspectatu ci regularitate toate suruburile de asamblare si asigurati-va ca sunt fixate corespunzator. Daca exista suruburi care sunt slabite, fixati-le imediat. Nerespectarea avertismentului poate duce la riscuri grave.

3. Intretinerea motorului

Bobina motorului este componenta principală a sculei electrice.

Avei grijä sa nu deteriorati bobina si/sau sa nu o udati cuulei sau apa.

4. Inspectarea periilor de carbune

Pentru siguranta continua protectsia impotrivale electrocutarii, inspectarea perilor de carbune si inlocuirea acestora, pentru această sculă, trebuie facută DOAR la o unitate service autorizata de HiKOKI.

5. Inlocuirea cablului de alimentare

Dacă este necessitiesă inlocuirea cablului de alimentare, acest lucru trebuie făcut de fabricant, pentru a evita pericolele pentru siguranta.

PRECAUTIE

La operarea si intretinerea sculelor electrice, trebuie respectate reglementarile de siguranta si standardele prescrise in ficare tara.

GARANTIE

Garantam sculele electrice HiKOKI in conformitate cu reglementarile statutare/specifice tarii. Aceastagarantie nu acopera defectele sau daunelie provocate deutilizarea necorespunzatoare, abuz sau de uzura si deteriorarea normale. In cazul in care aveti reclamatii, va rugam sa trimiteti scula electrica nedemontata, impreunacu CERTIFICATUL DE GARANTIE care se gaseste la finalul prezentelor Instructiuni deutilizare, la o unitate service autorizada de HiKOKI.

Informati privind nivalul de zgomot transmis prin aer si nivalul de vibratiu

Valorile masurate au fost determinate in conformitate cu EN60745 si sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A:

Valorile totale ale vibratiilor (suma vectoriala pe celei axe) au fost stabilite in conformitate cu EN60745.

Gaurire cu ciocanire in beton:

Valoare emisie vibrati a_h HD =

Valoarea totală declarata a vibratiei a fost măsurata in conformitate cu o metodă de testare standardși poate fi realizata pentru compararea unei scule cu altele.

Mai poate fiutilizata pentru o evaluare preliminara a expunerii.

AVERTISMENT

• Emisia de vibratii in timpul folosirii effective a sculei electrice poate differi de valorile declarate, in functie de modul de utilizezate a sculei.
• Identificazioni masuri de siguranta ce trebuie luate pentru protejarea operatorului si care sunt bazate pe estimarea expunerii, in conditi reale de utilizare (tinand seama de alla parte componentele ciclului de utilizare, cum ar fi timul necessar opririi sculei si timpul de functiomenare supplementar la pornirea sculei).

NOTA

Ca urmare a programului continuù de cercetareșidezvoltarederulat de HiKOKI, prezentele specificaţii pot fi modificatafarà notificare prealabilită.
