GEBRUIKSAANWIJZING DH 28PMY HITACHI

(Vertaling van oorspronkelijke instructies)

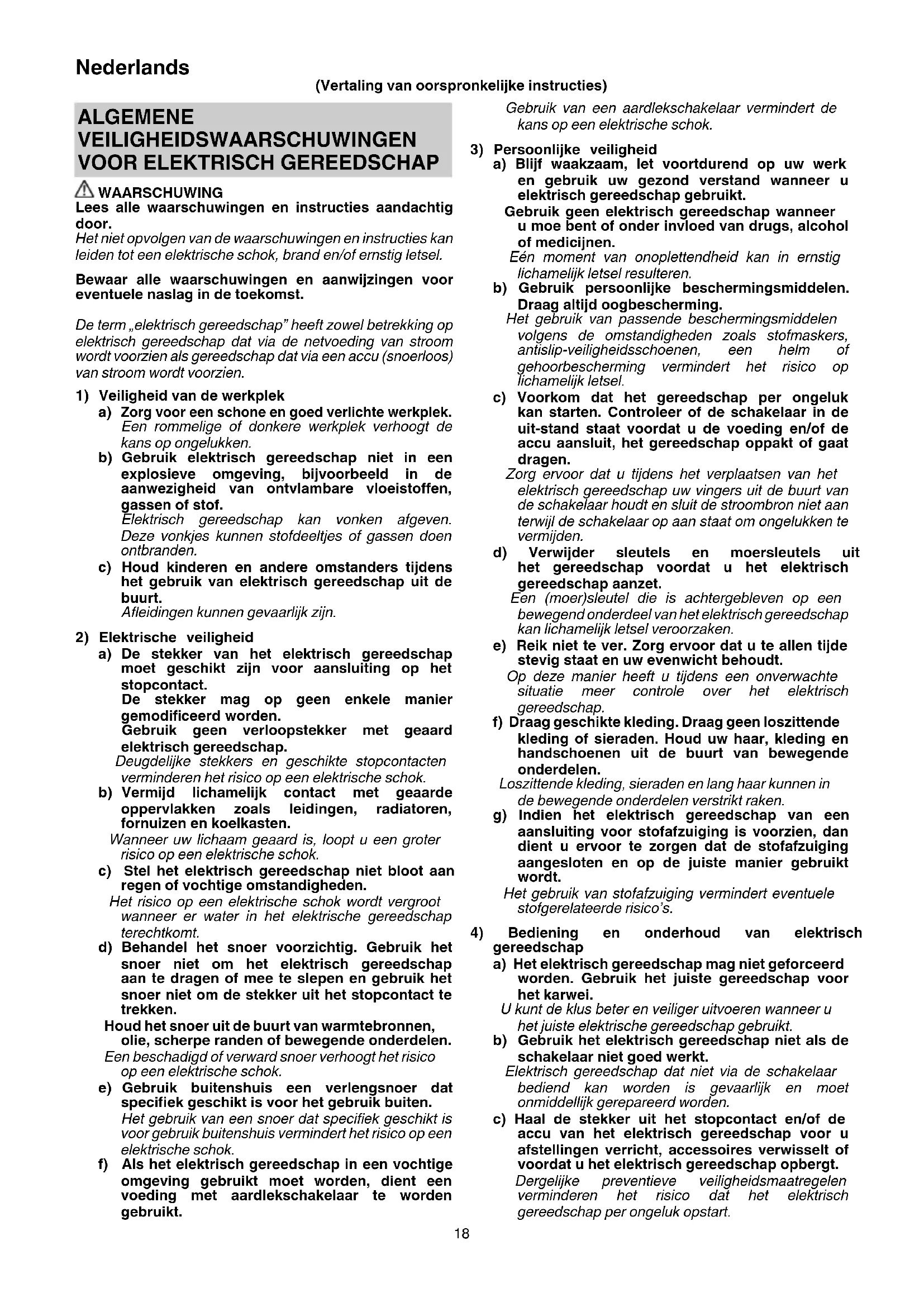

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle waarschuwingen en instructies aandachtig door.

Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap“ heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligkeit van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoegt de kans op ongelukken.
b) Gebruik elektrisch gereedschap nicht in een explosieve omgeving, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.

c) Houd kinderen en andere omstandersijdens het gebruik van elektrisch gereedschap uit de buurt.

Afleidingen kuren gevaarlijk zijn.

a) De stekker van het elektrisch gereedschap moet geschiktঃ voor aansluiting op het stopcontact.

De stekker mag op geen enkele manier gemodifieerd worden.

Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschichte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanneer er water in het elektrische gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis verminder het risico op een elektrische schok.
f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt要去 worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gelebruik uw gezond verstand wanner u elektrisch gereedschap gelebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Het gebruik van passende beschemmingsmiddelen volgens de omstandigheden zoals stofmaskers, antislip-veiligheidsschoenen, een helm of gehoorbeschemming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uith het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer)sleutel die is achtergeberven op een bewegend onderdeel van het elektrisch gereedschap kan lichamelijk letsel veroorzaken.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deze manier heeft uijdens een onverwachte situatieeer controlover het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kuren in de bewegende onderdelen verstrikraken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U knot de klus better en veiliger uittvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als deschakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareererd worden.

c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijkepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die Nietbekend zich met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.

e) Het elektrisch gereedschap moet regelmatig onderhonden worden. Controleer het gereedschap op een foulieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed zich op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gezruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot,aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gezruikt, rekening houdend met de werkomstandigheden en het werk dat uitgevoerd要去 worden.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen.

Hierdoor kurz u er op rekenen dat het elektrisch gereedschap veilig blijft.

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgegeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR BOORHAMER

1. Draag gehoorbescherming

Blootstelling aan te hard geluid kan leiden tot gehoorbeschadiging.

1. Gebruik aanvullende handgrepen als die met het gereedschap worden meegeleverd.

Verlies van controle kan leiden tot persoonlijk letsel.

1. Houd het elektrisch gereedschap vast aan de waarvoort bestemde geisoleerde oppervlakken wanner u een handeling verricht waar bij het snijgereedschap in contact kan komen met verborgen bedrading of het eigena snoer.

Sniigereedschappen die in contact komen met een draad waar stroom op staat konnen ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Zorg ervoor dat de stroombron die u wilt gebruiken voldoet aan de stroomvereisten vermeld op het typeplaatje van het product.

2. Zorg ervoor dat de stroomschakelaar UIT (OFF) staat.
   Als de stekker in het stopcontact worden gedaan met de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddelijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

3. Wanner de werkplek verwijderd is van de stroombron,要去 u een verlengsnoer gebruiken dat voldoende dik is en het juiste nominale vermogen heeft. Het verlengsnoer要去 zo kort möglich gehonden worden.
4. Raak de punt van het gereedschap Niet aanijdens of onmiddelijk na gebruik. Dit onderdeel worden zeer heet in gebruik en kan ernstige brandwonden veroorzaken.
5. Voor u gaat breken, bikken of boren in een wand, vloer of plafond, moet u zeer goed controleren dat er geen voorwerpen als elektriciteitsdraden en dergelijk in zitten.
6. Houd de handgreep van de behuizing en de zijhandgreep van het elektrisch gereedschap.altijd stevig vast. Anders kan de reactiekracht leiden tot Incorrecte en zichs gevaarlijke situatuies.
7. Draag een stofmasker

Vermijd het inademen van schadelijk stof dat ontstaat tijdens het boren of beitelen. Het stof kan uw gezondheid en die van omstanders schaden.

1. De boorbit bevestigen
   O Om ongelukken te voorkomen,要去 de schakelaar opuit zetten en de stekker uit het stopcontact halen.
   O Bij gebruik van gereedschappen zoals puntbeitels, boorbits enz. moet u ervoor zorgen dat u de originele onderdelen van ons bedrijf gebruikt.
   Reinig het schachtgedeelte van de boorbit.
   O Controller of het boorstuk goed vastzit door eraan te trekken.
2. Om ongelukken te voorkomen, moet u de schakelaar op uit zetten en de stekker uit het stopcontact halen wanner u de boorbits en diverse andere onderdelen bevestigt of verwijdert. De hoofdschakelaar要去 ook op uit worden gezetijdens een werkpauze en na het werk.
3. Roteren + kloppen

Alleen voor DH28PMY: De boorbithouder gebruiken (standaardtoebehoren)

Wanner de boorbit wapeningsijzer raakt, stopt de bit onmiddelijk en reageert de boorhamer hierop door rond te draaien. Houd waarom de zijhandgreep stevig vast.

1. Alleen roteren

Voor het boren in hout of metaal met behulp van de boorkop en kopadapter (optioneel toebehoren).

Alleen voor DH28PMY: De boorkophouder gebruiken (standaardtoebehoren)

O Het gebruik van meer dan de vereiste kracht za net alleen het werk versnellen, maar ook de punt van de boorbit aantasten en bovendien de levensduur van de boorhamer verkorten.
Boorbits hunn loskomen bij het terugtrekken van de boorhamer uit het geboorde gat. Bij het terugtrekken is het belangrijk een duwende beweging te gebruiken.
Probeer geen ankergaten of gaten in beton te boren met de machine ingesteld op de functie voor alleen roteren.
Probeer de boorhamer Niet te gebruiken in de functie voor roteren en kloppen verwijl de boorkop en kopadapter zich bevestigd. Dit zou de levensduur van elk onderdeel van de machine aanzienlijk verkorten.

1. Alleen kloppen

Alleen voor DH28PMY: De boorbithouder gebruiken (standaardtoebehoren)

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen aufgebeeld die van toepassing zijn op deze machine. U要去 de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	DH24PG / DH24PH / DH26PB / DH26PC / DH28PY / DH28PCY / DH28PMY: Boorhamer
	Om het risico op verwondenen te verminderen,要去 de gebruiker de instructiehandleiding lezen.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wete经营活动, diestgebruikt elektrisch gereedschap gezahlen te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
V	Opgegeven voltage
P	Stroomopname
n0	Onbelast toerental
Bpm Aantal slagen bij volle belasting
φmax	Boordiameter, max.
kg	Gewicht (Volgens EPTA-procedure 01/2003)
	Beton
	Staal
	Hout
T	Functie voor alleen kloppen
	Functie voor alleen roteren
IT	Functie voor roteren en kloppen
I	AAN zetten
O	UIT zetten
	Haal de stekker van het netsnoer uit het stopcontact
	Klasse IT gereedschap

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1) bevat de verpakking het toebehoren dat hieronder vermeld staat.

Plastic koffer 1
O Zijhandgreep 1
Dieptemeter 1
O Boorkophouder (alleen voor DH28PMY) 1

Het standaardtoebehoren kan zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

Functie voor roteren en kloppen it

O Boren van ankergaten
Boren van gaten in beton
O Boren van gaten in tegels

Functie voor alleen roteren

Boren in staal of hout (met optioneel toebehoren)

Vastdraaien van kolomschroeven, houtschroeven (met optioneel toebehoren)

Functie voor alleen kloppen T

O Licht beitelen van beton, boren van groeven en randen.

TECHNISCHE GEGEVENS

De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 90.

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

MONTAGE EN GEBRUK

Handeling Afbeelding		Bladzijde
SDS-plus boorgereedschappen aanbrengen	1	91
SDS-plus boorgereedschappen verwijderen	2	91
Rotatierichting selecteren 3		91
De bedieningsmodus selecteren 4		91
De boordiepte afstellen 5		91
De beitelstand veranderen 6		91
De boorkop met snelkoppeling aanbrengen (DH28PMY)	7	92
De boorkop met snelkoppeling verwijderen (DH28PMY)*1	8	92
Gereedschappen voor toepassingen met Ronde schacht aanbrengen (DH28PMY)	9	92
In- en uitschakelen en de draaisnelheid instellen	10	92
De aan / uit-schakelaar vergrendelen	11	92
De aan / uit-schakelaar ontgrendelen	12	92
Selecteren van accessoires*2	-	93, 94

1 Als het moeilijk is de boorkop- of boorstukhouseraar buiten te trekken,plaatst u de richtingshendel gelijk met het T -teken en draait u aan de blokkeerhendel.
2 Voor meer informatie over elk gereedschap, neemt u contact op met een erkend HiKOKI Servicecentrum.

SMERING

Voor deze boorhamer worden smeervet met een lage viscositeit gezrukt zodate hemer lange tijd kan worden gezrukt zonder verversing van smeervet. Ververs het smeervet telkens wanner u de koolborstel verrangt om de levensduur te handhaven.

Het blijven gebruiken van de boorhamer met onvoldoende smeervet kan leiden tot het vastlopen van de machine en de levensduur verkorten.

LET OP

Voor deze machine worden speciaal smeervet gebruikt; bij gebruik van ander smeervet konnen de normale prestaties van de machine bijgevolg negatif worden beinvloed. Zorg ervoor dat u het smeervet LAST verversen door een van onze onderhoudsvertegenwoordigers.

ONDERHOUD EN INSPECTIE

1. De boorbit inspectoren

Gebruik van een bot gereedschap leidt tot storing van de motor en verminderde efficientie; waarom moet boorbits onmiddelijk verrangen door neue of opnieuw slijpen wanneer u afslijting vaststelt.

2. Inspectie van bevestigsschroeven

Controleer alle bevestigingschroeven regelmatin en zorg ervoor dat ze goed aangedraaid zichn. Draai los zittende schroeven onmiddelijk vast. Doet u dit nicht, dan können ernstige bevaren het gevolg zichn.

3. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch gereedschap.

Let erkaarom goed op dat de wikkeling Niet beschadigd raakt en/of nat worden met olie of water.

4. Inspectie van de koolborstels

Om uw veiligheid te kunnen waarborgen en u te beschermen gegen elektrische schokken, mag het inspecteren en verrangen van de koolborstels van dit gereedschap UITSLUITEND worden uitgevoerd door een erkend HiKOKI servicecentrum.

5. Vervangen van het netsnoer

Als het nodig is om het netsnoor te verrangen, dan moet dit gebeuren door de fabrikant of een erkende vertegenwoordiger van de fabrikant, om veiligheidsrisico's te voorkomen.

LET OP

Tijdens het gebruik en onderhoud van elektrisch gereedschap要去en de voorgeschreveveiligheidsvoorschriften en normen van elk land in acheit worden genomen.

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijkke/landspecifi eker Richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat uchterin deze handleiding aantreft maar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau:

Gemeten A-gewogen geluidsdrukniveau:

Onzekerheid K: 3 dB (A).

Draag gehoorbeschemming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Klopboren in beton:

Trillingsemissiewaarde a_h HD =

Gelijkwaardige waarde voor beitelen:

Trillingsemissiewaarde a_h , CHeq =

12.1 2(DH2ARH)

11,0 2 (DH26RC)

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standard testmethode en kan worden gebruikt om meerere gereedschappen met elkaar te vergelijkken.

U kunt dit ook vooraf gebruiken als beoordeling van deblootstelling.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gezruikt.
Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de bloatstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, Zoals deijd dat het gereedschap is uitgeschakeld en wonneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
