Тип продукт	Перфоратор
Марка	Hitachi (HiKOKI)
Модел	DH 28PMY
Захранване	Мрежа, 220-230 V, 850 W
Тегло	3,2 kg (съгласно EPTA 01/2003)
Скорост на празен ход	0 – 1100 min⁻¹
Честота на удари	0 – 4300 bpm
Макс. диаметър на пробиване (бетон)	28 mm
Макс. диаметър на пробиване (стомана)	13 mm
Макс. диаметър на пробиване (дърво)	32 mm
Инструментален патронник	SDS-Plus
Функции	Въртене + удар, само въртене, само удар
Посока на въртене	Лява / Дясна
Странична ръкохватка	Да, включена
Ограничител на дълбочина	Да, включена
Патронник за свредла	Включен бързоразглобяем патронник (за цилиндрични свредла)
Ниво на звукова мощност	100 dB(A)
Ниво на звуково налягане	89 dB(A)
Стойност на вибрациите (пробиване на бетон)	11,5 m/s² (неопределеност K=1,5 m/s²)
Клас на защита	II (двойна изолация)
Включени аксесоари	Пластмасов калъф, странична ръкохватка, ограничител на дълбочина, патронник за свредла
Поддръжка	Смазване със специална грес, подмяна на четките от оторизиран сервиз

Често задавани въпроси - DH 28PMY HITACHI

Как да вмъкна свредло SDS-Plus?

Издърпайте втулката назад, вмъкнете свредлото до упор, след това освободете втулката. Проверете заключването, като издърпате свредлото.

Как да сменя режима на работа?

Завъртете селектора на режима в желаната позиция: Въртене + удар за пробиване на бетон, Само въртене за пробиване на стомана/дърво, Само удар за дълбаене.

Какви свредла мога да използвам с патронника за свредла?

Патронникът за свредла (стандартен аксесоар) позволява използването на свредла с цилиндричен хвощ (до около 13 mm) за пробиване на дърво или стомана.

Как да настроя дълбочината на пробиване?

Поставете ограничителя на дълбочина в отвора на страничната ръкохватка, настройте желаната дълбочина и затегнете винта.

Как да обърна посоката на въртене?

Използвайте бутона за обръщане, разположен близо до спусъка. Натиснете го от едната страна за дясно въртене, от другата за ляво въртене.

Как да поддържам перфоратора?

Редовно проверявайте винтовете, почиствайте инструмента след употреба и сменяйте четките от оторизиран сервиз. Използвайте предоставената специална грес.

Какво е нивото на шум на този инструмент?

Нивото на звукова мощност е 100 dB(A), а нивото на звуково налягане е 89 dB(A). Винаги носете предпазни средства за слуха.

Какво да направя, ако свредлото се заклини?

Незабавно освободете спусъка. Ако свредлото е заседнало в материала, използвайте функцията само удар, за да го освободите, след което извадете инструмента.

Как да използвам дълбаене?

Завъртете селектора в позиция само удар (символ чук). Поставете длето SDS-Plus и ако е необходимо, регулирайте ъгъла с лоста за смяна.

Откъде мога да купя резервни части?

Свържете се с оторизиран сервиз на HiKOKI. Използвайте само оригинални части, за да гарантирате безопасност и производителност.

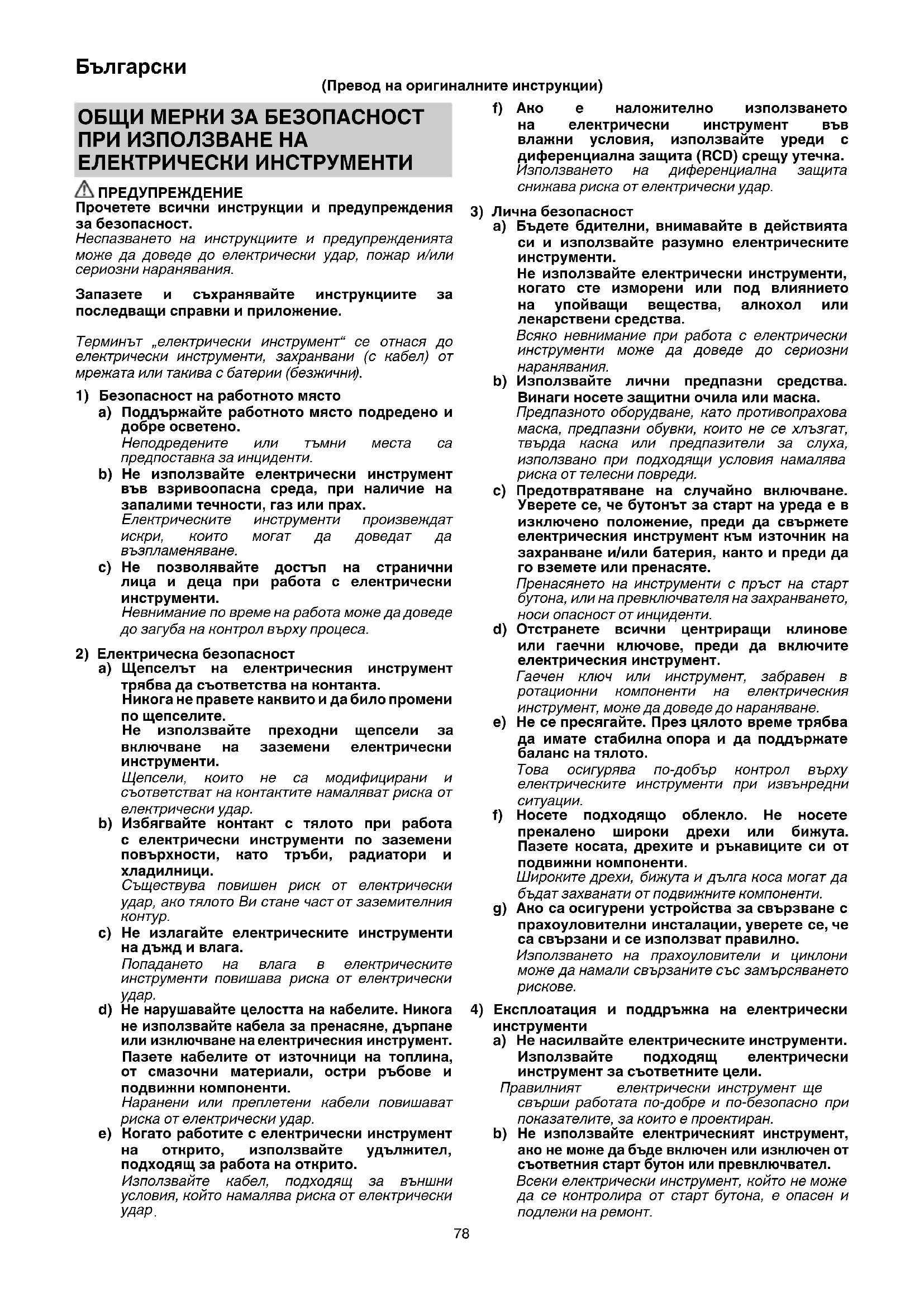

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DH 28PMY HITACHI

ДeйстVENe	Фигура	Стравица
Посаваяне на Исторемпгл.а побимвае SDS-plus	1	91
Сваяне на Исторемпгл.а побимвае SDS-plus	2	91
Избирале на посоката на въртынe	3	91
Избирале на ржим на paбotinga	4	91
Рergулиране на дълбочината на побимвае	5	91
Смяна на посцелята на д��ото	6	91
Посаваяне на патонника с бъртоocвobождавае (DH28PMY)	7	92
Сваяне на патонника с bъртоocвobождавае (DH28PMY)*1	8	92
Посаваяне на приложни Исторемпгл.с къгла опашka (DH28PMY)	9	92
Вкlioчвае и Исторемпгл.и заавае на скоростта	10	92
Зaklioчвае на пекьсвача Вкл. / Изкл.	11	92
Освobождавае на пекьсвача Вкл. / Изкл.	12	92
Избор на пиславки и akcecoарп*2	-	93, 94

¹ Ako ce 3aTpynHte npn n3BaJdaHeTo Ha bPkaHa ha naTpoHHka 3a CBpeJna nnI dbpKaHa 3a CBpeJna, CLOKeTe peKHMnI ppeBkIOyBaTeI Ha PO3uN T N 3aBbptete fHKcaTopa.
2 3a noDpo6Ha INΦopMaζη 3a BCEKN INHCTpyMeHT ce CBbρHeTe C OToPn3ɪpaH cepBn3eH ΚeNTbρ Ha HiKOKI.

CMA3BAHE

Bbpx npfopatopa ce Haacr rpec c HncbK BnCKO3HT, TaKa Ye Da MoKe Da Ce n3NoI3Ba Dblro BpeMe 6e3 cmHa Ha rpecta. CmeHnTe rpecta npu BCnKa CMHa Ha KapboHObata Yetka, 3a Da NoDlbpHaTe EKcPiLoaTaUHOHHJ XHBOT.
