BRUGSANVISNING DH 28PMY HITACHI

Funktionen rotation med hamring IT

(Oversættelse af original brugervejledning)

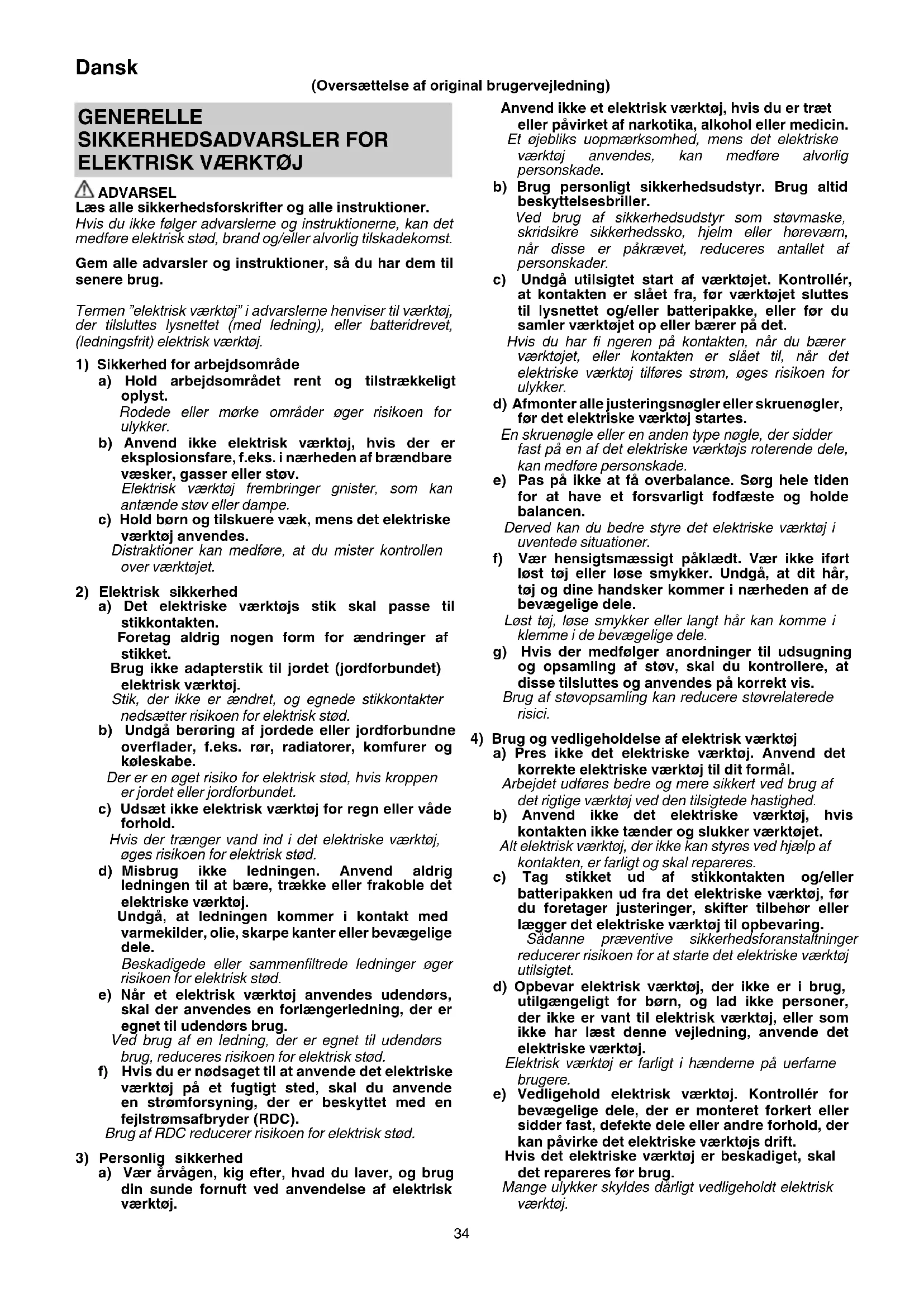

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL

Laes alle sikkerhedsforskrifter og alle instruktioner.

Hvis du ikke folger advarslerne og instruktionerne, kan det medfrole elektrisk stød, brand og/eller alvorlig tilskadekomst.

Gem alle advarsler og instruktioner, sa du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodee eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller stov. Elektrisk værktøj frembringer gnister, som kan antændene stov eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.

Distraktioner kan medfore, at du mister kontrollen over vaerktojet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passer til stikkontakten. Foretag aldrig nogen form forændringer af stikket.

Brug/DD adapterstik til jordet (jordforbundet) elektrisk værktoj.

Stik, der icke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jord forbundne overflader, f.eks. rør, radiatorer, komfurer og koleskabe.

Der er en aget risiko for elektrisk stod, hvis kroppen er jordet eller jord forbundet.

c) Udsæt ikke elektrisk værktøj for regn eller våde forhold.

Hvis der traŋger vand ind i det elektriske vaerktoj, oges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Anvend aldrig ledningen til at bære, trække eller frakoble det elektriske værktøj.

Undgå, at ledningen kommt i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede ellr sammenfiltrede ledninger oger risikoen for elektrisk stod.

e) Nár et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendors brug, reduceres risikoen for elektrisk stod.

f) Hvis du er nodsaget til at anvende det elektriske værktøj pa et fugtigt sted, skal du anvende en stromforsyning, der er beskyttet med en fejlstromsafbryder (RDC).

Brug af RDC reducer risikoen for elektrisk stod.

3) Personlig sikkerhed

a) Vær árvågen, kig after, hvad du laver, og brug din sunde fornuft ved anvendelse af elektrisk værktøj.

Anvend ikke et elektrisk værktoj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.

Et ojebliks uopmaerksohed, mens det elektriske værktøj anvendes, kan medfere alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsessbriller.

Ved brug af sikkerhedsudstyr som stovmaske, skridsikre sikkerhedssko, hjelm erller horevaern, nar disse er pakravet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontroller, at kontakten er slæt fra, for værktøjet slutters til lysnettet og/eller batteripakke, eller for du samler værktøjet op erller bærer på det.

Hvis du har fi ngeren pa kontakten, nar du bærer værktojet, eller kontakten er slæt til, nar det elektriske værktoj tilfores strom, öges risikoen for ulykker.

d) Afmonter alle justeringsnogler aller skruenogler, for det elektriske varktoj startes.

En skruenogle aller anden type nogle, der sidder fast pa en af det elektriske varktojs roterende dele, kan medfere personskade.

e) Pas på ikke at få overbalance. Sørg—hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i uventede situationer.

f) Vær hensigtsmaessigt paklædt. Vær ikke iførlost toj ell er lose smykker. Undgå, at dit här,toj og dine handskerkommen i nærheden af debevægelige dele.

Lost toj, lose smykker ellr langt har kan komme i klemme i de bevægelige dele.

g) Hvis der medfolger anordninger til udsugning og opsamling af stov, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres keine det elektriske værktoj. Anvend det korrekte elektriske værktoj til dit formal.

Arbejdet udfores bedre og mere sikkert ved brug af det rigtige værktoj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hviskontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktoj, der/DD ke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktoj, for du foretager justeringer, skifter tilbehørllerlagger det elektriske værktoj til opbevaring.

Sàdanne præventive sikkerhedsforanstaftninger, reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktoj, der/DD er i brug, utilgengeligt for born, og lad/DD peRoner, der/DD er van til elektrisk værktoj, ellr som/DD he har lst denne vejledning, anvende det elektriske værktoj.

Elektrisk værktoj er farligt i hænderne på uerfarne brugere.

e) Vedligehold elektrisk værktøj. Kontroller for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele aller andre forhold, der kan pávirke det elektriske værktøjs drift.

Hvis det elektriske værktøj er beskadiget, skal det repareres for brug.

Mange ulykker skyldes darligt vedligeholdt elektrisk vaerktoj.

f) Hold skærveærktoj skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skareveerktoj med skarpe kanter sætter sig fast, og det er nemmère at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med这部分 vejledning under hensynstagen til arbejdssforholdene og det arbejde, der skal udfores.

Der kan opsta farlige situationer, hvis det elektriske værktoj bruges til andre formalende tilsigtede.

5) Service

a) Fà dit elektriske værktøj afterset af en kvalifi ceret reparationstekniker, der kun anvender originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.

FORHOLDSREGEL

Hold børn og svagelige personer væk.

När det ikke anvendes, skal værktøjet opbevares utilgængeligt for børn og svagelige personer.

SIKKERHEDSFORSKRIFTER FOR BOREHAMMER

1. Bae horeværn

Udsættelse for stoj kan medfrole horetab.

1. Anvend hjælpehändtaget/-handtagene, værktøjet er udstyret hermed.

Hvis du mister kontrollen over værktøjet, kan det medfrole personskade.

1. Hold fast i det elektriske værktøj i gribebfladerne, narr du udfører en opgave, hvor skæretilbehøret kankommen i kontakt med skjulte ledninger eller sin egen ledning.

Skæretilbehør, derkommen i kontakt med en "strømforende" ledning, kan gore synlige metaldele pa det elektriske værktøj "strømforende" og kan give operatoren elektrisk stød.

EKSTRA SIKKERHEDSFORSKRIFTER

1. Sorg for, at den anvendte stromkilde opfylder de elektriske krav, angivet på produits typeskitt.
2. Sorg for, at afbryderen er i positionen FRA.

Hvis stikket tilsluttes til en stikkontakt, mens afbryderen er i positionen TIL, starter det elektriske værktog omgaardene, hvilket kan medfore alvorlige ulykker.

1. När arbejdsområdet fjernes fra strömkilden, skal du anvende en tilstrækkeligt tyk forlaengerledning med tilstrækkelig nominel kapacitet. Forlaengerledningen skal��e SSEKTOMF
2. Rør ikke ved bit unter eller umiddelbart after betjening. Bit bliver meget varm under drift og kan medføre alvorlige forbrændinger.
3. Før du begynder at bryde væggen, gulvet eller loftet ned, hugge ind i uller bore i det, skal du omhyggeligt bekræfte, at elementer som elektriske kabler aller elektriske rør不同程度.
4. Hold altid ordentligt fast i handtaget pa selve hammeren samt dennes sidehandtag. Ellers kan den producere modkraft medfrole i unogagtg og endda farlig korsel.
5. Baer stovmaske

Indand icke den skadelige stov, der genereres ved boring eller mejsling. Stovet kan vare forbundet med en helbredsmaessig risiko for dig selv og tilskuere.

1. Montering af borespidsen
   For at forhindre ulykker skal du sorge for at slukke kontakten og frakoble stikket fra stikkontakten.
   Ved anvendelse af værktøj som mejsler, borespidser, osv. skal du sorge for at anvende originale dele, udpeget af vores virksomhed.

Rens borespidsens skaftdel.
O Kontroller lasekei borespidsen.
9. For at forhindre ulykker skal du sorge for at slukke kontakten og frakoble stikket fra stikkontakten ved montering eller fjernelse af borespidser og forsellige andre dele. Du skal ogsa slukke for afbryderen i arbejdspauser og after arbejde.

1. Rotation + hamren

Kun DH28PMY: Anvendelse af holder til borespids (standardtilbehør)

Nár borespidsen rorer ved konstruktionens jernstang, stopper borespidsen øjeblikeligt og borehammeren reagerer ved at dreje. Derfor skal du spænde sidehandtaget ordentlich.

1. Kun rotation

For at bore i trae ell metal ved hjaelp af borepatronen og patronadapteren (ekstra tilbehør).

Kun DH28PMY: Anvendelse af holder til borepatron (standardtilbehør)

O Anvendelse af overdreven kraft fremskynder ici alene arbejdet, men ødelægger ogsa borespidsens kant og nedsætter borehammerens levetid.
O Borespidserne kan springe af, nár du traekker borehammeren tilbage fra borehullet. Nár du traekker borehammeren tilbage, er det vigtigt at bruge en skubbende bevægelse.
- Forsag ikke at bore forankringshuller eller huller i beton,\ när maskinen er i Funktionen Kun rotation.

Forsøg ikke at anvende borehammeren i Funktionen for rotation og slag med borepatron og patronadapter monteret. Det forkorter levetiden på alle maskinens komponenter betragteltigt.

1. Kun hamren

Kun DH28PMY: Anvendelse af holder til borespids (standardtilbehør)

SYMBOLER

ADVARSEL

Det følgende viser symboler anvendt til maskinen.
Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	DH24PG / DH24PH / DH26PB / DH26PC / DH28PY / DH28PCY / DH28PMY: Borehammer
	Brugeren skal lese betjeningsvejledningen for at mindske risikoen for skader.
	Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som alminderigt husholdningsauff ald! I henhold til det europæiske direktiv 2002/96/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgiving skal brugt elværktøj indsamles分开 og tilbageleveres til en miljøvenlig genbrugsstation.
V	Nominel spænding
P	Strømeff ekt
n0	Hastighed.uden belastning
Bpm	Slagrate ved fuld belastning
φmax	Borediameter, maks.
kg	Vægt (I henhold til EPTA-procedure 01/2003)

Dansk

	Beton
	Stål
	Træ
T	Funktionen Kun hamren
	Funktionen Kun rotation
IT	Funktion for rotation og hamren
I	Slå boremaskine TIL
O	Slå boremaskine FRA
	Kobl primaert stik fra stikkontakten
	Klasse II værktøj

STANDARDTILBEHØR

Udover hovedenheden (1)并不代表 pakken det tilbehör, der er opstillet i nedenstäende.

O Plastik-aeske 1
O Sidehandtag 1
O Dybdemaler 1
Holder til borepatron (kun DH28PMY) 1

Standardtilbehør kanændres uden varsel.

ANVENDELS

Funktion for rotation og hamren
Boring af forankringshuller
Boring af huller i beton
Boring af huller i fl iser
Funktionen Kun rotation
O Boring i stal ell ertrae (med ekstra tilbehore)
O Tilspaending af maskinskruer, traeskruer (med ekstra tilbehør)
Funktionen Kun hamren
(DH24PH, DH26PC, DH28PCY, DH28PMY)
O Let mejsling af beton, udgravning til og kantning af rille.

SPECIFICATIONER

Denne maskines specifikationer er opstillet i tabellen på side 90.

BEM/ERK

Som ffolge af HiKOKIs fortlobende program for forsknig og udvikling kan specifi kationerne heri ændres uten forudgående varsel.

Handling Figur Side
Isætning af boreværktøjer af typen SDS-plus	1	91
Fjernelse af boreværktøjer af typen SDS-plus	2	91
Valg af rotationsretning 3		91
Valg af driftsinstilling 4		91
Justering af boredybden 5		91
Ændring af mejslingspositionen 6		91
Isætning af spændepatron med hurtigudløser (DH28PMY)	7	92
Fjernelse af spændepatron med hurtigudløser (DH28PMY)*1	8	92
Isætning af værktøjer med rundes skfter (DH28PMY)	9	92
Tænd og sluk samt indstilling af hastighed	10	92
Låsning af kontakten Til / Fra 11		92
Udlośnning af kontakten Til / Fra 12		92
Valg af tilbehør*2	-	93, 94

1 Hvis det er vanskeligt at trække i borepatronholderen eller borespidsens holder, skal du faretningsomskifteren til at flugte med mærket og dreje lasegrebet.
2 For detaileret information vedrørende hvert værktøj, bedes du kontakte et autoriseret HiKOKI-servicecenter.

SMØRING

Der smores fert med lav viskositet pa donne borehammer, sa den kan anvendes i laengere tid uden smoring. Smor ingen med fert, nár du udskifter kulstofborsten for at opretholde levetiden.

Yderligere anvendelse af borehammeren med afl asningsfeldt fär maskinen til at brände sammen og nedsætter levetiden.

FORSIGTIG

Der anwendes en speciel fertit til donne maskine, hvorfor brug af andre typer fertt kan forringe maskinens normale ydeevne. Sorg for at lade en af vores servicemedarbejdere foretage udskiftningen af fertt.

VEDLIGEHOLDELSOG EFTERSYN

1. Eftersyn af borespidserne

Idet anwendelse af slov't værktoj medfær motorfejl og forringet eff aktivitet, skal du udskifte borespidserne med nye eller sible dem igen, sa snart du opdager slid.

1. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sorg for, at de er spændt ordentigt. Hvis nogle af skruerne er lose, skal du omgaende spænde dem igen. Gør du/DDet, kan det resultere i alvorlig fare.

1. Vedligeholdelse af motoren

Motordelen er delve "hjertet" af det elektriske værktøj.

Udvis forsigtighed for at sikre, at spolen ikke beskadiges og/eller bliver våd af olie eller vand.

1. Eftersyn af kulstofbørsterne

For din fortsette sikkerhed og beskyttelse mod elektrisk stød ma der KUN udfores eftersyn af kulborsterne og udskiftning pa dette værktøj af et HiKOKI'autoriseret servicecenter.

5. Udskiftning af netledning

Hvis det er nødvendigt at udskifte netledningen, skal det gores af producenten afijke af sikkerhedsmæssige ársager.

FORSIGTIG

Ved drift og vedligeholdelse af elektrisk værktoj skal gældende sikkerhedsbestemmelse og -standarder for hvert land overholds.

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmaessige/nationale særbestemmelser alt after land. Denne garanti dækker ikke defekter eller beskadigelse som føge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, i samlet tilstand, med det GARANTIBEVIS, der forefi ndes i slutningen af dette handteringsvejledning, til et HiKOKI- autoriseret servicecenter.

Information om luftbären stoj og vibration

De malte vardier blev fastsat i overensstemmelse med

EN60745 og erklaret i overensstemmelse med ISO 4871.

Det afmalte A-vaegtede Iydniveau:

Det afmalte A-vaegtede lydtryksniveau:

De samlede vibrationsværddier (treaksiel vektorsum) bestem i overensstemmelse med EN60745.

Hammerboring i beton:

Vibrationsudsendelsesevardi ±ba_h , HD =

Tilsvarende mejslingsværdi:

Vibrationsudsendelsesevardi ah, CHeq =

12.1 (DH24BH)

11,0 2 (DH26RC)

Den angivne totale vibrationsværdi er blevet malt i henhold til en standardiseret testmetode og kan anvendes til atSAMmenigne et værktj med et andet.

Den kan ogsa anvendes ved en indledningsvis vurdering af eksponderingen.

ADVARSEL

Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklæredete totalværdi alt after, hvordan værktøjanwendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretagen en vurdering af eksponderingen ved brug under virkelige forhold (hvor der er taget hjo de for alle dele af betjeningscyklen, som fx nar varktojet er slukket, og nar det korer i tomgang, udover tiden hvor der trykkes pa affekkeren).

BEMERK

Som falgge af HiKOKIs fortlobende program for forsknig og udvikling kan specifi kationerne heri ændres utden forudgående varsel.

Hvis du holder fi ngeren pa bryteren nár du bærerelektroverktoyet, ell er dersom bryteren er slatt pa nardet er koblet til en stromkilde kan det oppsta ulykker.

d) Fjern eventuelle justeringsnokler aller skrunokler for du slar pa elektroverktoyet. Dersom en justeringsnokkel aller skrunokkel er festet til en roterende del pa elektroverktoyet naret startes, kan det fore til personskade.
e) Ikke strekk ellen deg for langt.Pass pa at du.
star stodig og har god balanse til enhver tid.

1. Bruk ekstra händtak hvis de(t) folger med verktøyet.

Mister du kontrollen kan det fere til personskade.

1. Ved bruk i situasjoner hor skjaeretilbehoret kan komme i kontakt med skjulte kabler erer sin egen ledning, ma du holde elektroverktoy med isolerte gripefl ater.

Kuttetilbehör somkommen i kontakt med stromförende ledninger, kan gjore eksponerte metalldeler pa elektroverktøyet stromförende og kan gi operatoren elektriske støt.

FLERE SIKKERHETSADVARSLER
