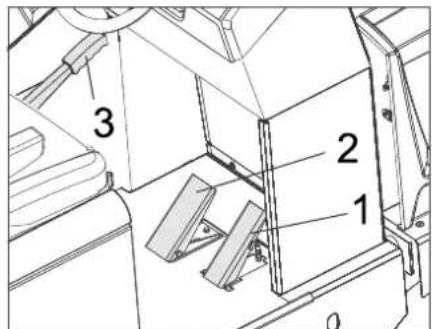

Pedalã RO 5

Inainte de punerea in functiune RO 5

Blocarea/deblocarea franei de immobilizare. .RO 5

Deplasarea masinilor de ma-turat fara actionare proprie RO 5

Deplasarea aparatelor de

maturat cu actionare proprieRO 5

Punerea in functiune RO 5

Observatji generale . . . RO 5

Lucrari de verificare si intretinere .RO

Inainte de punerea in functiune RO 5

Māsuri de siguranta accumulatori .RO 5

Incarcare acumulatoror RO 5

Functionarea RO6

Reglarea scaunului soferuluiRO 6

Selectareaprogramelr.R06

Pornirea aparatului. . . . RO 6

Deplasarea aparatului . . RO 6

Regim de maturare .RO6

Golirea rezervorului de mi-zerie RO7

Opriea aparatului .RO7

Transportul. RO7

Depozitarea aparatului RO7

Scoaterea din functiune. .RO7

Ingrijirea sintretinerea .RO7

Remedierea defeciunilor . . . RO 0

Date tehnice RO

Declaratie UE de conformitate RO 2

Inainte de prima utilize a aparatului dvs.citi acest instruktunil original, respectati instructiunile cuprinse in acesta si pstra-i pentru intrebuintaarea ulterioara sau pentru urmatorii posesori.

• Placutele de avertizare si cu indication montate pe aparat contin informatii importante pentru Utilizarea in condiţi de siguranta.

• In afară de indicatețile din instrucțiunile de utilizesare, este necesar să fie luate in considerareși prescriptiile generale privind proteția munciș si prevenirea accidentelor de munca, emise de organele de reglementare.

Protectia mediului inconjurator

Materiale de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate in gunoiul menajer, ci trebuie duse la un centru de collectare si revalorificare a deseurior.

Aparatele vechi contin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. De aceea va rugam sa eliminati aparatele vechi prin sistemele de colectare corespunzataore.

Bateriile,uleiul,combustibilisi produsele similare nu trebuie să ajunga in mediu in-conjurator. Vă rugam să eliminati aciste produse prin sistemele de colectare co-respunzatoare.

Observazioni referitoare la materialele continu (REACH)

Informazioni actuale referitoare la materialele continu puteti gasi la adresa:

In ficare tara sunt valabile conditile de garantie publicate de distribuitorul nosru din tara respectiva. Eventuale defectiuni ale acestui aparat, care survin in perioada de garantie si caret sunt rezultatul unor defecte de fabricatie Sau de material, vor fi remediate gratuite. Pentru a putea beneficia de garantie, prezentati-va cu chitanca de cumpara rale magazin sau la cea mai apropriata unitate de service autorizata.

doar de catre serviciul clienti autorizat.

-Vor fiutilize numai accesori sipse de schimb agreate de catre producator. Accesorile originale si piesele de

schimb originale constitue o garantie a faptului cautilajul va putea fiexploatat in condiiti de siguranta si fara defectuni.

• Informati suplimentare despre piesele de schimb gasiti la www.kaercher.com, in sectiunea Service.

Simboluri din manualul de'utilizare

PERICOL

Atrage atentia asupra unui pericol iminent, care duce la vatamari corporale grave sau moarte.

△VERTIZARE

Atrage atentia asupra unei posibile situatuji periculoase, care ar putea duce la vatamari corporale grave sau moarte.

△PRECAUTIE

Indica o posibila situatie periculoasa, care ar putea duce la vatakari corporale usoare sau pagube materiale.

ATENTIE

Indicatie referitoare la o posibila situatie periculoasa, care ar putea duce la pagubematerialie.

Simboluri pe aparat

	Pericol de arsuri din cau- za suprafetelor fierbinti! Înainte de a efectua lu- crări la aparat, lasați siste- mul de evacuire a gaze- lor SSE SE râcească.
	Efuctuți lucrările la acest aparat intotdeauna cu mânși potrivite.
	Pericol de strivire din cau- za prinderii Între piesele mobile ale autovehicule- lor.
	Pericol de accidentare din cauza componentelor mo- bile. Nu introduciți și. nu introducede.
	Pericol de incendiu. Nu aspirati obiecte aprinse sau incandescente.
	Actionare cu lant/Punct de ancorare
	Puncte de fixare a cricului
	Înclinația maximă a solului în cazul deplasării cu re- zervorul de mizerie în po- zîtie ridicată.
	În direcția de deplasare urcuți numai pe pante de până la 12%.
	Atentție la peria rotativă (ti- neți cont de direcția de ro- tație).
	Tensiune electrică pericu- loasa!
	Respectăți indicatoria!
	Manevratai lent!
	Citiți manualul de operare și respectăți instrucțiunile din acosta.
	Pericol de deteriorare! Nu spălăti filtrul de praf.

Utilizarea corectă

Maśina de māturat este prevžutā pentru uzul casnic.si pentru urmátoarele suprafte:

parcari
suprafete de productie
suprafete logistice
■ hoteluri
■ magazine
magazii
trotuare

-Aceastama sinna de maturat este destinata maturarii suprafetelor murdare in spatii interioare si exteriorare.
- Aparatul Şi accesorile trebuie verificate inainte de utilizare pentru a vedea dacă sunt in stare bună Şi permit utilizarea aparatului in condiţii de siguranta. Dacă starea nu este ireprosabilită, acestea nu pot fi Utilizate.
- Utilizati acest aparat de maturat exclusiv in conformitate cu datele din aceste instrukturi de utilizare.

• Nu efectuati modificari ale aparatului.
• Aparatul este prevazut numai pentru aspirarea suprafetelor specificate in manua!ul de Utilizare.
• Deplasarea se va face numai pe suprafetele specifie de proprietar tau de representantul acestuia pentru folosi-rea masinii.
  In general: nu lasati in apropierea aparatului substante uor inflamabile (pericol deexplozie/incendiu).

Utilizare eronata previzibla

Nu maturi/ aspirati niciodata lichide explosive, gaze inflamabile, precum si acizi nediluati si solvent! Aici se include benzina, diluantii tau pacura, care impreunacu aerul aspirat pot forma vaporis tau amestecuriexplozibile,in plus mentionam acetona, acizii nediluati si solventi, deoarece ele ataca materialele folosite la acest aparat.
Nu maturi/asperati niciodata pulverimetalice reactive (ex.aluminiu, magnesiuzinc),acestea formeazagazeexplozive in combinatie cu soluti de curatat puternic alcaline sauc acide.
Nu maturi/asperati obiecte aprinse sau incandescente.
Aparatul nu este adecvat pentru maturarea substantelor nocive.
Nu state in zona periculosa. Este interzisa utilizes area in incaperi unde exista pericol deexplozie.
Nu este permisa transportarea pasagerilor pe vehicul.
Impingerea/tractarea sau transportarea obiectelor cu acest aparat sunt interzi-se.

Materiale adecvate

-a
- podele industriale
-sapa
-beton
-dale de piatra

Másuri de siguranță

Pentru a păstra jocul Şi intervalele de conturnare, aparatul nu trebuie operat la o altitudine mai mare de 2000 metri deasupra nivelului marii.
(Valabil numai pentru Finlanda) Dacă aparatul este echipat cu o conducță de furtun din PVC, el nu trebuie folosit la temperaturi scazute ale mediuului (sub 0^ ). Dacă aveți intrebări referitoare la aparatul dvs., va rugam să luși legătura cu Kärcher.
Aparatul si accesoriile trebuie verificate inainte deutilizare pentru a vedea dacasunt in stare bunai si permit utilizarea aparatului in condiţii de siguranta. Dacasterea nu este ireprosabilită, acestea nu pot fi utilizeze.
Lautilizarea aparatului in zone pericu-loase (de ex. benzinarii) se vor respecta instructiunile de securitate corespunza-

toare. Este interzisautilizarea in incapei unde exista pericol deexplozie.

PERICOL

Pericol de accidentare!

Nuutilizatiaparatulfaraacoperisde protectieimpotrivabobjectelorincadere in zonele unde exista pericolul accidentarei operatorului prin obiectele cazatoare.
Operatorul trebuie sa foloseasca aparatul conform specifica'ilor acestua. Acesta trebuie sa respecte conditile locale si in timpul utilizarii sa fie atent la terti, in special la copii.
Trebuie respectate masurel, regulile si prevederile valabile pentru vehicule.
Inainte de inceperea lucrului, operatorul trebuie sa se asigure, ca toate dispositivele de protectie sunt montate si functioneaza in mod corespunzator.
Operatorul aparatului este responsabili pentru accidentele care implică alte persone sau proprietatea acestora.
Aveti grijca operatorul sa poarte haine stramte.Operatorul trebuie sa poarte de asemenea pantofi riestenti si sa evite hainele largi.
Inainte de pornire verificati imediata apropiere a aparatului (de ex. copii). Aveci grijsa existo o buna vizilitate.
Nu lasati aparatul nesupravegheat in temp ce motorul este in functiune. Operatorul poate pärasi aparatul abia dupa ce motorul a fost oprit, aparatul a fost imobilizat si cheia a fost scoasa.
Pentru a preveni folosirea aparatului de personane neautorizate, scoatei cheia aparatului.
Aparatul poate fi folosit numai de persone instruite in manipularea acestuia sau care si-au dovedit abilitatea de a opera aparatul si au fost insarcinate in mod expres cu utilizarea aparatului.
Aparatul nu este destinat pentru a fi fosit de persone (inclusiv copii) cu capacitati psihice, senzoriale sau mintale limitate sau de persone, care nu dispun de experienta si/sau cunostinta necessara, cu exceptia acelor cazuri, in care ele sunt supravegheate de o persona responsabila de siguranta lor sau au fost instruite de cautre acestapersona in privinta utilizarii aparatului.
Nu lasati copii nesupravegheati, pentru a va asigura, ca nu se joacă cu aparatul.

PRECAUTIE

Pericol de deteriorare! Nu maturi benzi, sfori sa rme, pentru ca acesta se pot infasa pe cilindrul de maturare.

Indicati de siguranta pentru regimul de deplasare

PERICOL

Pericol de accidentare! Verificati capacitate portantà a solului inainte de deplasare.

PERICOL

Pericol de accidentare si de ranire! Pericol de rasturnare in cazul unor pante prea mari.

• In directia de deplasare urcati numai pe pante de pana la 12% .
  Pericol de rasturnare la viraje rapide (in special la curbele la stanga).
  -Mergeti incet in curbe.
  Pericol de rasturnare in cazul in care suprafata nu este stabilia.
• Miscai aparatul numai pe suprafete stabile.
  Pericol de răsturnare in cazul unei inclinari laterale prea mari.
• In directa perpendiculara pe direccta demers urcati numai pe pante de panla maxim 10%

Instruioni de siguranta referitoare la aparatele actionate de accumulator

Indicatie: Garantia este valibla numai dacă se folosesc acumulatori i si incarca-toarele recomandate de Kärcher.

• Respectati neaparat instructiunile producatorului acumulatorului si ale producatorului incarcatorului. Respectati legislatia privind manipulare acumulatorior.
• Nu lasati accumulatorii sα stea mult descarcai; ei trebuie incaraicatc cat mai repede posibil.
  Pentru a evita curenti de conturnare, avei grijca ac accumulatorii sa fie mereu curati si uscati. Feriti-i de murdarire, de exemplu prin pulberi metalice.
• Nu asezati unelte sau obiecte similare pe accumulator. Pericol de scurtcircuit siexplozie.
• In apropierea accumulatorului sau al spatjului unde se incarca accumulatorul este interzis focul beschis, generarea de scantei si fumatul. Pericol deexplozie.
• Nu atingeti partile componente fierbinti, de ex. motorul (pericol de arsuri).
• Atentie la manipularea acidului de bterie. Se vor respects instruetiunile de siguranta corespunzatoare!
• Accumulatori consumati trebuie eliminati in mod ecologic, conform Directivei 91/157/CEE.

Aparate cu golire pe partea inferioara

PERICOL

Pericol de accidentare!

In cazul lucrarlor la clapeta de golire superioara ridicati de tot rezervorul de mizerie si asigurati-l.
Aplicati siguranta doar in afara zonei de pericol.

Aparate cu acoperis de protectie

INDICATIE

Verificati zilnic acoperisul de protectie cu privire la deteriorar.
La deteriorarea acoperisului de protectie, chiar si a elementelor分开e, acoperisul trebuie inlocuit in totalitate.

Orice modificare a acoperisului de protectie cat si montarea alter elemente, componente si unitati constructive decat cele aprobate de Karcher nu sunt permise si limiteaza in anumite conditiui functia acoperisului de protectie.

Indicazioni de siguranta pentru transportul aparatului

Tineti cont de greutatea in stare goala (greutatea de transport) a aparatului in cazul transportului pe trailere sau alte autovehicule.
Pentru transportul aparatului scaatej stecarul bateriei si fixati bine aparatul.

Indicati de siguranta pentru intreintrere si ingrijire

Inaintea curatarii si intretinerii aparatu-lui, a inlocuirii componentelor saa trecerii la alta functie, aparatul trebuie oprit si trebuie scoasa cheia de contact.
La aparatele cu o baterie de tractiune, bateria trebuie deconectata de la sistemul electric al aparatului prin punctul de decuplare al bateriei (stecarul bateriei) la toate lucrareile de intreinere si reparati.
In cazul lucrarilor la instalata electrica decuplati accumulatorul.

Pentru aceasta deconecta mai intai borna minus, apoi borna plus. Reconnectarea se face in succesiune inversa. Conecta mai intai borna plus, apoi borna minus.

Curățarea aparatului nu trebuie să se facă cu furtunul Sau cu jet de apă la presiune inaltă (pericol de scurtcircuit Sau alto deteriorar).
Reparatiile vor fi efectuate numai de service-uri autorizate sau de specialisi in domeniu care cunosc normele de protectie relevante.
Aparatele trebuie sa fie verifie cate din punctul de vedere al sigurantei in exploatare in functie de reglementarile locale pentru aparatele de uz commercia folosite in mai multe locuri.
Efctuati lucarile la acest aparat intotdeauna cu manusi potrivite.

Functionarea

Masa de maturat functioneaza dupa principiul faraului.

Cilindrul de maturare rotativ transporta murdaria direct in rezervorul de murdariae.
- Matura laterala curata colturile si mu-chiile de pe suprafata de maturat si transporta murdaria pe banda cilindrului de maturare.
- Praful fin este aspirat de suflanta de aspirare prin filtrul de praf.

* Cu accesorile montate greutatea aparatului este considerabil mai mare.

Nu folosi stivuiitor.

Pentru incarcarea aparatuluiutilazi o rampa sau o macara corespunzatoare!
Lautilizareaunei rampe avej grijla umatoarele:

Gardà la sol: 70 mm.

Dacama sana se livreaza pe un palet, trebuie sa construiti o rampa de descarcare din scandurile livrate impreunacu aparat.

Instructiunile referitoare la montare segasesc la pagina 2 (interiorul copertei).

Observatie importanta: ficare scandură trebuie fixata cu cate 2 süruburi.

Figura maşină de maturat Panou operator

1 Uşá cabină (optional)
2 Punct de fixare (4 buc.)
3 Capac de protecţie (Optional)
4 Girofar
5 Stergator de parbiz (optional)
6 Dispositiv de inchidere capac aparat
7 Panou operator
8 Volan
9 Contact aprindere
10 Frana de imobilizare
11 Pedală
12 Scaun (cu comutator de contact)
13 Fisa accumulator
14 Set de accumulator 2x24V
15 Roata din spate
16 Capotà motor
17 Reglarea cilindrului de maturare
18 Instalatie de illuminare (optional)
19 Rezervor pentru murdaria maturata
20 Matura laterala
21 Roata din fata
22 Acces cilindru de maturare

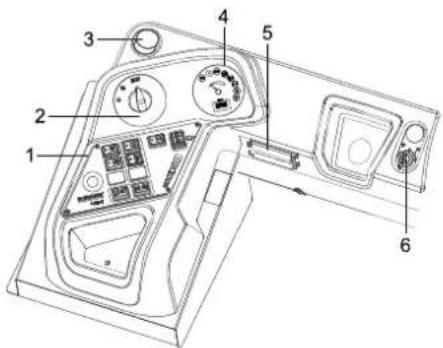

1 Taste de functii
2 Comutator pentru programe
3 Fantà de aerisure (optional)
4 Afisaj multifunctional
5 Cutie de sigurante la locul de muncă
6 Contact aprindere

Contact aprindere

1 Cheie de contact
- Pozitia 0: Oprire motor
- Pozitia 1: Aprindere pormita
- Pozitia 2: Pornire motor

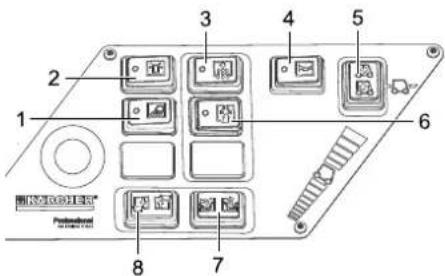

Butoane de functii

1 Iluminare de lucru pornita/oprita
2 Semnalizare luminoasă de averizare pornită/oprită
3 Curatarea filtrului
4 Claxon
5 Comutator selecţie direcţie de mers
6 Suflanta de aspirare
7 Inchidere/deschidere capac rezervu-lui
8 Ridicarea/coborarea rezervorului demizerie

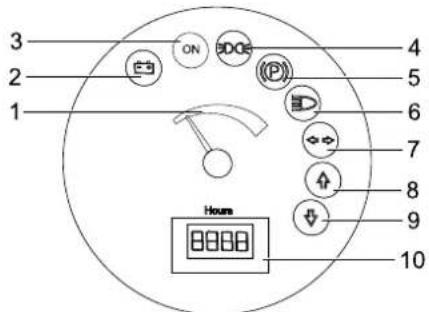

Lampi de control si afisaj

1 Capacitatea accumulatorului
2 Lampa de control baterie
3 Lampă de control regim de fonctionare
4 Lampa de control lumini de poziţie
5 Lampa de control (nu este conectat)
6 Lampa de control fază scurtă
7 Lampa de control (nu este conectat)
8 Lampa de control directie de deplasare inaine
9 Lampa de control directie de deplasare inapoi
10 Contor ore de fonctionare

Pedală

1 Pedala de deplasare
2 Pedalà de franare
3 Frána de imobilizare

Inainte de punerea in functiune

Blocarea/deblocarea franei de immobilizare

Eliberati frana de imobilizare in tamp ce tineti pedala de frana apasata.
Trageti frana de imobilizare in timpe tini te pedala de frana apasata.

Deplasarea masinilor de maturat fara actionare proprie

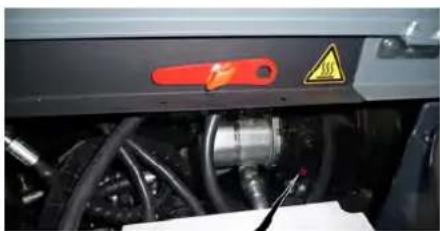

Deschideti capacul motorului.
Rotiji maneta de mers liber (rosu) a pompei hidraulice cu 180^ (in sensul invers al acelor de ceas). Utilizati scule speciale.

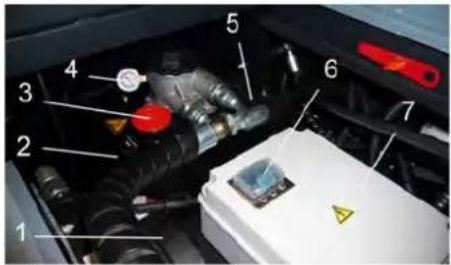

INDICATIE

Scula speciala (cheia rosie) se afla intr-un suport in cabina soferului langi roata demers liber.

PRECAUTIE

Nu deplasati masina de maturare fara actionare proprie pe trasee mai lungi sau cu viteze peste 10km / h

Dupa deplasarea aparatului rotitj inapoimaneta de mers liber.

Deplasarea aparatelor de maturat cu actionare proprie

Dacā ati rotit maneta de mers liber a pompei hidraulice pentru deplasarea aparatului, acesta trebuie rotità inapoi in sensul acelor de ceas pana la blocare. Utilizati scule speciale.

Punerea in functiune

Verificati nivelul de incarcare a bateriIor, incarci bateriile, dac ste nevoie (vezi capitolul "incararea bateriilr").
Verificati cilindrul de maturare si matura laterala pentru a vedea dacă sunt uzate si dacă nu s-au prins benzi in ele.
Verificati rotile daca nu s-au prins benzi in ele.
Verificati functionarea tuturor elementelor de comanda.
Verificati aparatul in privinta deteriorarior.
Curataj filtrul de praf cu butonul de curatare a acestua.

Nota: Descrierea o gasiti n capitolul ingrijarea si intretinerea.

Inainte de punerea in functiune

Másuri de siguranta accumulatori

Cand umbli ci acumulatori, respecati neaparat urmatoarele avertismente:

Respectati indicati de pe accumulator, din instruclunile de utiliser si din manualul de utiliser ale vehiculului!

Purtati protectie pentru ochi!

Tineni copii departe de acizi siti acumulatori!

Pericol deexplozie!

Este interzisafolosirea focului deschis,provocarea de scantei sifumatul!

Pericol de accidentare!

Prim ajutor

Simbol de avertizare

Scoaterea din uz

Nu aruncaiti accumulatorii in gu- noiul menajer!

Tensiune electricăpericuloasă!

Pericol

Pericol deexplozie!Nu asezati unelte sau alte obiecte similare pe accumulator, adica pe polli acesteia si pe conexiunile dentre celule.

Pericol

Pericol de accidentare! Nu lasati sa ajunga plumb pe rani. Dupa ce lucrati cu accumulatori, spalati-vamereu pe maini.

Pericol

Pericol de incendiu siexplozie!

• Este interzis fumatul 山 folosirea focului deschis.
• Incaperile unde se incarca accumulatorit trebuie sa fie bine aerisite, deoarece in timpul incarcarii se formeaza un gaz puternicexploziv.

Pericol

Pericol de arsuri cauzate de acizil

Dacá v-ati stropit cu acid in ochi sau pe piele, clati cu multa apa.
Apoi mergeti imediat la un medic.
Spalati cu apa hainele contaminate.

Incarcarea accumulatorilor

Inainte deutilizare incarcai acumulatori.

PERICOL

Pericol de accidentare! Respectati indicatori de siguranta atunci cand umblati cu bateriile. Respectati instruetionile de utilizare ale incarcatorului.

Citiţi instruţiunile deutilizare anexate ale producţorului si respectati-le.

Incarci acumulatoarele numai cu un incarcator adecvat.

Incapereile unde se incarca accumulatori trebuie sa fie bine aerisite, deoarece in timpul

incarcarii se formeazau un gaz puternic exploziv.

Pericol

Pericol de accidentare. Adaugarea de apain stare descarcata poate duce la varsarea de acid din accumulator! Cand umblati cuacidul din accumulator, purati ochelari deprotectie si respectati regulile aferente pertrua evita accidentarile si distrugerea hainelor.Daca ajung stropi de acid pe piele Sau pe imbracaminte, spalati immediat cu multa apa.

PRECAUTIE

Pentru completarea lichidului din baterii folositi numai apă distilata sau desalinizata (EN 50272-T3).

Baterii recomandate, incarcatoare

	Nr. de comandã
Tava pentru baterie24 V, 700 Ah, (cu Între-tinere sumară)*	6.654-280.0
Încârcător 48 V, 80 A 6	654-281.0
* aparatul trebuie prevăzut cu 2 baterii

Nu va recomandam utilizesa altor baterii si incarcatoare, acestea pot fi utilizeate doar dupa consultarea serviciului pentru clientsi KARCHER.

Scoatei stecherul bateriei de la masina si conectaI-1 la conectorul incarcatoru-lui.
Introduciţi stecherul incarcătorului intrun conector normal de 16 A, incarcătorul incepe să incarce automat.
Tineti ambele capace ale motorului descise in timpul procesului de incar-care.
Indicatie: Cand acumulatoare sunt incarcate, deconecta mai intai incarcaotoarele de la reteaua de curent si apoi de la acumulatoare.

Verificarea si corectarea nivelului de lichid al accumulatorului

PRECAUTIE

Citi instruţiunile deutilizare anexate ale producătorului si respectati-le.

Verificarea starii de incarcare a accumulatorului

-Indicatorul capacității bateriei se află in domeniul verde: bateria este incârcata.
- Indicatorul capacităti bateriei se află in domeniul galben: bateria este descârcata pe jumătate.
- Indicatorul capacitătii bateriei se află in domeniul rosu: Bateria esteaproape descârcata. Regi mul de maturare se intrerupe automat in curand.
-Lampa de control luminează cu rosu Bateria este descârcata. Regimul de maturare se intrerupe automat (repornirea regimului de maturare este posibilă numai după incârcarea bateriei).
Ducei aparatul direct la statia de incarcare si evitati pantele.
Incarcati accumulatorolul.

Functionarea

Reglarea scaunului soferului

Tragei maneta pentru reglarea scaunului spre exterior.
Mutati scaunul, eliberati maneta si fi- xatj-o.
→ Prin miscarea scaunului inainte si inapoi verificati dacă este blocat.

Selectareaprogramelor

1 Transport
2 Maturarea cu cilindru de maturare
3 Maturarea cu cilindru de maturare si matura laterala

Pornirea aparatului

Nota: Aparatul este dotat cu un comutador de contact la scaun. La pārasirea scaunului de sofer aparatul se oprește.

Asezati-vape scaunul soferului.
Aduceti comutatorul de selecţie a direcției de mers in positia de mistrloc.
Blocati aparatul folosind frana de imobilizare.
Introduci cheia de contact in contact.
Rotiji cheia de contact in posizita, I". Aparatul este in stare de fonctionare.
Rotiji cheia de contact in posizia,II". Aparatul poate fi deplasat. Indicatie: Indicatorul capacitai bateriei indica dupa cca. 10 secunde starea re-ala de incarcare.

Deplasarea aparatului

Reglati selectorul de programe pe deplasare de transport.
Apasati pedala de franare si tinei-o apasata.
Eliberati frana de imobilizare.

Deplasarea inante

Mutati comutatorul pentru direcţia de deplasare in pozită "inainte".
Apasati incet pedala de deplasare.

Deplasarea in spate

Pericol

Pericol de accidentare! Cánd mergeti in spate, aveji grijä sa nu pericliti nicio peroaná, eventual cereti instructaj in acest sens.

PRECAUTIE

Pericol de deteriorare! Actionati comutatorul pentru directia de deplasare numai candaparatul este oprit.

Mutati comutatorul pentru direcţia de deplasare in pozită "inapoi".
Apasati incet pedala de deplasare.

Manevrarea

• Pedala de deplasare permite reglarea vitezei de deplasare fara trepe.
• Evitati actionarea brusca a pedalei, deoarece acest lucru ar putea determinadistrugerea instalatiei hidraulice.

Frānarea

Dacă eliberati pedala, aparatul este frânatși se oprește singur.

Indicatie: Efectul de franare poate fi accentuat prin apasarea franei de pictor.

Trecerea peste obstacole

Trecerea peste obstacole fixe de panà la 70 mm:

Treceti incet si cu grijja peste ele.
Trecerea peste obstacole fixe de peste 70 mm:
Trecerea peste obstacole se va face numai folosind o rampa adecvata.

Regim de maturare

PRECAUTIE

Nu maturi benzi de ambalare, sarme sau alte obiecte similare, deoarece acestea pot duce la deteriorarea mecanismului de maturare.

Nota: Pouru a atinge un résultat optim de curatare, viteza de deplasare trebuie adapata la conditiile existente.

Notă: In timpul utilizării, filtrul de praf trebuie curăt la intervale regulate.

In cazul curatarii suprafetelor setaicomutatorul de selecte a programelor inpositia pentru maturare cu cilindrul de maturare.
La curatarea unor margini laterale, seta t i comutatorul de selec tie a programeler in pozi tia pentru maturare cu cilindrul de maturare si matura laterala.

Maturarea rodelelor umede sau uscate

Opritj suflanta.
In cazul curatarii suprafetelor seta comutatorul de selecte a programelor in posizia pentru maturare cu cilindrul de maturare.
La curatarea unor margini laterale, seta ticomutatorul de selecte a programeler in poziia pentru maturare cu cilindrul de maturare si matura laterala.

Golirea rezervorului de mizerie

Pericol

Pericol de accidentare! In timpul procesului de golire, in raza de actiune a utilajului nu trebuie sa se afle persone Sau animale.

Pericol

Pericol de strivire! Nu introducetimana inTre tijele mecanismului de golire. Nu stati subrezervorul ridicat.

Pericol

Pericol de rasturnare! Amplasati aparatul pe o suprafata plana in timpul procesului de golire.

Reglati selectorul de programe pe deplasare de transport.
Ridicatirezervoruldemizerie.
Apropiai-va incet de recipientul de colectare.
Blocati aparatul folosind frana de imobilizare.
Deschideti clapeta rezervorului: apasati comutatorul din stanga si goliti rezervorul de mizerie.
Inchideji clapeta rezervorului: apasati comutatorul din drepta (timp de cca. 2 secunde) pana ce ajunge in positija finala.
Eliberati frana de immobilizare.
Indepa rati-vacncet de la recipientul de colectare.
Coborati rezervorul de murdarie pana in poziia finala.

Oprinea aparatului

Apasati pedala de franare si tinej-o apasata.
Blocati aparatul folosind frana de imobilizare.
Roti cheia de contact in positia 0 si apoi scoatei-o.

Transportul

PERICOL

Pericol de ranire si deteriorare a aparatului! La transport tinei cont de greutatea aparatului.

Rotitji cheia de contact in pozitja 0 si apoi scoateti-o.
Blocati aparatul folosind frana de imobilizare.

Fixati aparatul de punctele de blocare folosind curele, franghii sau lanturi.
Fixati rotile aparatului cu o pană.
In cazul transportei in vehicule asigurati aparatul contra deraparii si rasturnarii conform normelor in vigoare.

Depozitarea aparatului

PERICOL

Pericol de ranire si deteriorare a aparatului! La depositare tinei cont de greutatea aparatului.

Scoaterea din functiune

Dacă masina de maturat urmează să nu fie folositate o perioada mai indelungata, respectaţi urmatóarele puncte:

Amplasati masina de maturat pe o suprafata plana.
Reglati selectorul de programe pe deplasare de transport.
Rotiji cheia de contact in positja 0 si apoi scoateti-o.
Asigurat aparatul pentru ca sa nu se poata deplasa din greseală.
Curatajexteriorusiinteriorulmasinii de maturat.
Asezati aparatul intr-un loc ferit si uscat.
Scoatejt stecherul bateriei.
Incarcai accumulatorol si reincarcaiI la un interval de aproximativ 2 luni.

Ingrijjirea 山 intretnerea

Observatii generale

PRECAUTIE

Pericol de deteriorare!

Nu spalati filtrul de praif.

Inaintea curatarii si intretineri aparatu-lui, a inlocuirii componentelor saa a trecerii la alta functie, oprji aparatul, scao-ti cheia de contact si scoatej fiqa accumulatorului sau decuplati accumulatorolul.
- Reparatiile vor fi efectuate numai de service-uri autorizate sau de specialisti in domeniu care cunosc normele de protectie relevante.
- Aparatele pentru uz commercial folosite in mai multe locuri trebuie supuse unei verificari de siguranta conform VDE 0701.
Amplasati masina de maturat pe o suprafata plana.
Rotiti cheia de contact in positia 0 si apoi scoateti-o.
Blocati aparatul folosind frana de imobilizare.

Curataea

PRECAUTIE

Pericol de deteriorare! Curatarea aparatuIi nu trebuie sa se faca cu furtunul Sau cu jet de apa la presiune inalta (pericol de scurtcircuit sa alte deteriorari).

Curata interorului aparatului Pericol

Pericol de accidentare! Purtati masca de protectie impotrivaprafului si ochelari de protectie.

Curataj aparatul cu o carpa.
Curatai aparatul cu aer comprimat.

Curatarea exteriorului aparatului

Curatai aparatul la exterior cu o carpa umeda imbibata cu solutie de curatae usoara.

Nota: Nu utilizati agenti de curatare agresivi.

Intervale de intretinere

Nota: Contorul pentru orele de fonctionare indica intervalele de intretinere.

Intretinerea de câtre client

Notă: In cazul intreşinerii de câtre client,
toate lucrările de serviceși de intreşinerere trebuie sa fie efectuate de un specialist.
Dacă este nevoie, se poate apela la ajutorul unui partener Kârcher autorizat.

Lucrari de intreinere zilnice:

Verificazioni cilindrul de maturare si matur laterali pursuant a vedea dacà sunt uzate si dacà nu s-au prins benzi in ele.
Verificazioni functionarea tuturor elemente lor de comanda.
Verificati aparatul in privinta deteriorar lor.

Lucrări de intrejinere saptamânale:

Curatati radiatorul de uei hidraaic.
Verificati instalata hidraulica.
Verificati nivelul uleiului hidraulic.
Verificazioni nivenul agentului de franare.
Verificati uzura barelor de etansare, in caz ca este besoinar inlocui-tle

Verificati s i ungeti capacul rezervorului Intretinere dupa uzura:

Inlocuii barele de etansare.
Reglati si eventual schimbati garniturile laterale.
Inlocuii cilindral de maturare.
Inlocuii matura laterala.

Notă: Descrierea o găsiţi in capitolul Lucără de intreşinere.

Intretinerea de catre service

Effectuţi prima inspectie după conform caietului de service.
Intretinere dupa 250 de ore de fonctionare:
Effectuati verificarile conform caietului de service.
Nota: Pouru a avea dreptul la garantie, in perioada de garantie toate lucrarile de service si de intretinere trebuie sa fie efectuate de un service Karcher autorizat, conform caietului de service.

Lucrări de intreținere

Pregatirea:

Amplasati masina de maturat pe o suprafata plana.
Roti cheia de contact in positia 0 si apoi scoatei-o.
Blocati aparatul folosind frana de imob lizare.

Māsuri de siguranta generale

PERICOL

Pericol de accidentare! Introducei intotdeauna stiftul de siguranta in cazul ridaariirezervorului de murdarie.

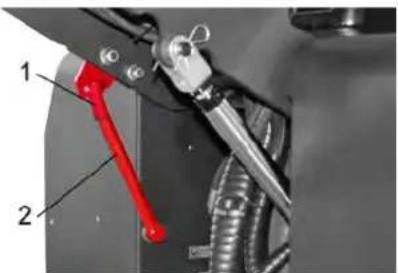

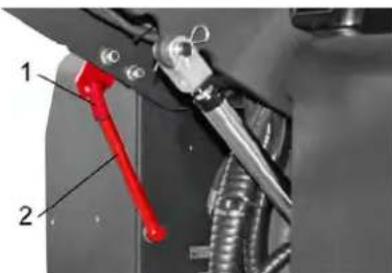

1 Suport stift de siguranta

2 Stift de siguranta

Rabatai in sus stiful de siguranta pentru golire superioara si introduceti-I in suport (asigurat-i).

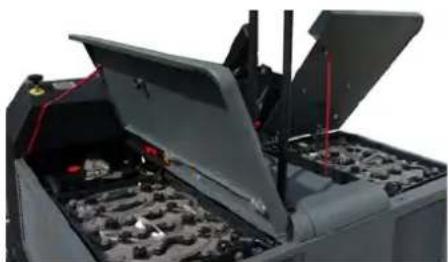

Inlocuirea bateriilor

Bateriile pot fi inlocuite doar in seturi. Inlocuirea poate fi efectuata doar de catre specialisti calificati.

Datorità greutàjii foarte ridicate (545 kg pe set de baterie) la inlocuire se va utiliza o macara.
La demontarea accumulatorului aveti grijă să desprindeti mai intai polul negativ.

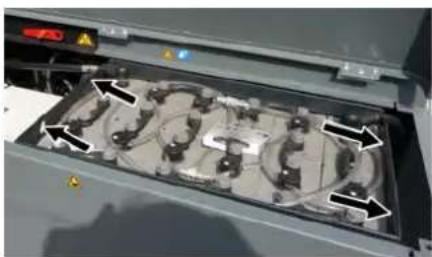

Fixati caburile de macara la cele patru
inele ale setului de baterie si scoatei
bateriile cu grijă.
Indicatie: mai intai indepartatj invelisu
rile laterale.

Verificarea nivelului uleiului hidraulic si adaugarea uleiului

INDICATIE

Rezervorul de murdarie nu poate fi in pozi- tje ridicata.

Deschideti capacul motorului.

1 Radiator ulei hidraulic
2 Vizor
3 Capac de inchidere, orificiu de umplere a uleiului
4 Manometru
5 Rezervor de ulei hidraulic
6 Siguranta FU 1 (siguranta principala)
7 Cutie electronică

Aceasta poate fi deschisa doar de catre serviciul pentru clienti.

Verificati nivelul uleiului hidraulic prin visor.
- Nivelul de ulei trebuie sa fie intre marcajele MIN"si MAX".
Dacniveluduleieste submarcajul MIN",completatcuuleihidraaic.
Deşurubáti capacul de inchidere a orificiului de umplere a uleiului.
Curatati zona de umplere.
Completati cuulei hidraulic.

Tipul de ulei: vezi datele tehnice

Insurubatjcapaculdeinchidereal orificiului de umplere auleiului.

INDICATIE

Dacă manomentrul indică o presiune ridicata a uleiului hidraulic, filtrul de ulei hidraulic trebuie schimbat de câtre serviciul pentru clienti Kârcher.

Verificarea instalatiei hidraulice

Blocati aparatul folosind frana de imobilizare.
Porniti motorul.

Intretinerea instalatiei hidraulice va fi efectuata numai de catre un service Karcher autorizat.

Verificati toate furtunurile hidraulice si racordurile pentru a vedea dacă sunt etanse.

Verificareacilindrului de maturare

Rotiji cheia de contact in positija.
Ridicatu rezervorul de murdarie in pozi-tia finala.
Rotitji cheia de contact in positja 0.
Blocati aparatul folosind frana de imobilizare.
Introduciţi stiftul de siguranta pentru golire superioara.
Indepartaji benzile sau snururile prinse in cilindral de maturare.
Scoatej stiftul de siguranta.
Introduceti cheia de contact in contact.
Rotij cheia de contact in positia,
Coborati rezervorul de murdarie panain positia finala.
Opriti motorul.

Inlocuirea cilindral de maturare

1 Surub de fixare suport cilindru de maturare
2 Cilindru de maturat
3 Suport cilindru de maturare
4 Placă de prindere garnitură laterala
5 Garnitură laterala

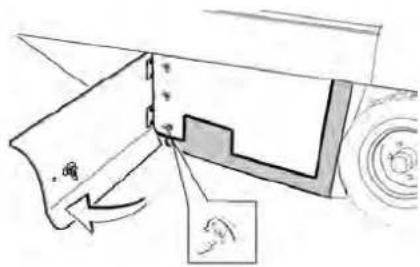

Deschideti invelisul lateral cu cheie.
Desurubati piulitele fluture ale placii de prindere de la garnitura laterala sicoatei placade prindere.
Trageti garnitura laterala spre exterior.
Desurubati surubul de fixare de la suportul cilindrului de maturare si rabatati suportul in afara.
Scoatei cilindrul de maturare.

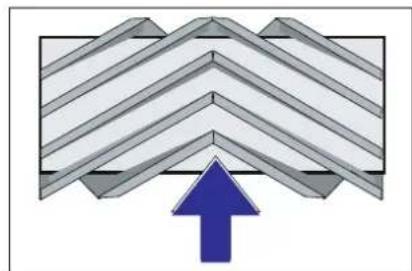

Positia de montare a cilindrului de maturare in directia de deplasare (imagine de sus)

Nota: Atentie la positia garniturii de perii la montarea noului cilindru de maturare.

Montatni noul cilindru de maturare. Canelurile de pe cilindrul de maturare trebuie aplicate camele pe culiselor alfata fata in fata.
Indicatie: Zona de maturare trebuie setata din nou dupa montarea noului cilindru de maturare.

Verificarea 山 reglarea zonei de maturare a cilindrului de maturare

Verificati presiunea in envelope.
Opriti suflanta de aspirare.
Aduceti masina de maturat pe o supra-fata plana si neteda, acoperita in mod vizibil cu praf sau creta.
Seta comutatorul de selecje a programel in posizja pentru maturare cu cilindru de maturare.

Reglatj comutatorul de program in pozi-tia de transport.
Deplasati aparatul in spate.
Verificati zona de maturare.

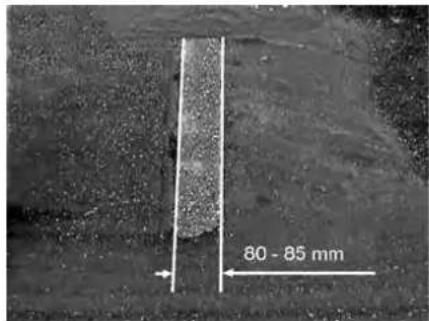

Forma zonei de maturare trebuie sa constitue un triunghi dreptunghic echilateral, cu o latime de 80-85 mm.

Reglarea latimii zonei de maturare:

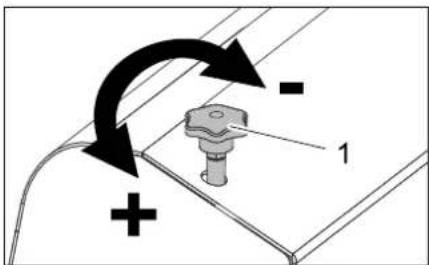

1 Surub de reglare
Reglati latimea zonei de maturare prin rotirea surubului de reglare.
Verificati zona de maturare.

Verificarea si reglarea zonei de maturare a maturilor laterale

Ridicati maturile laterale.
Aduceti masina de maturat pe o supra-fata plana si neteda, acoperita in mod vizibil cu praf sau creta.
Setaţi comutatorul de selecţie a programelor in poziţia pentru măturare cu ma-tură lateră.
Ridicati maturile laterale.
Reglatj comutatorul de program in pozi-tia de deplasare.
Deplasati aparatul in spate.
Verificati zona de maturare.

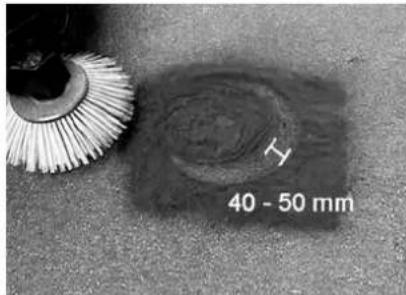

Latimea zonei de maturare trebuie sa fie in- tre 40 - 50mm

Corectati zona de maturare cu cele doua suruburi de reglare.
Verificati zona de maturare.

Reglarea garniturilor laterale

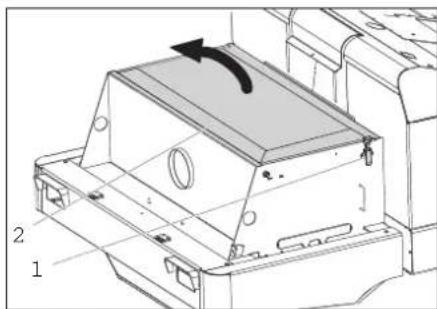

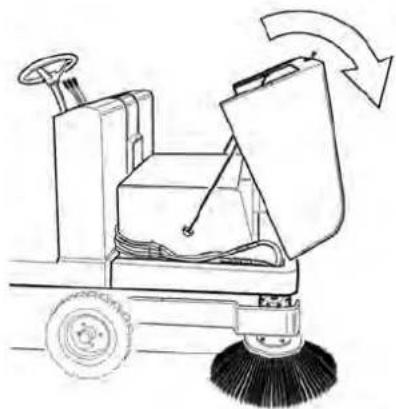

Ridicati rezervorul de mizerie si asigurati-I cu stiful de siguranta.

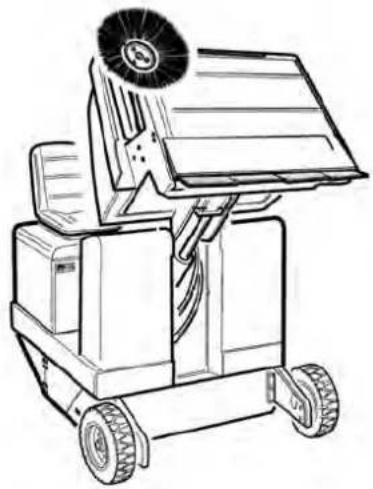

PERICOL
Pericol de accidentare! Introducei intotdeauna stiftul de siguranta in cazul rircariirezervorului de murdarie.
Rabatai in sus stiful de siguranta pentru golire superioara si introduceti-I in suport (asigurat-i).

1 Suport stift de siguranta

2 Stift de siguranta

Deschideti invelisul lateral conform in-structiunilor din cap. Inlocuirea cilindrului de maturare".
Slabiji cele 6 suruburi piulita ale placii de prindere laterale.
Slabitici cele 3 piulite (SW 13) de la plac de prindere frontala.
Apasati inJos garnitura laterala (orificiu alungit) pana la obtinerea unei distante de 1-3 mm fata de几点
Insurabati bine placile de prindere.
Repetati proceedsul pe cealalta parte a aparatului.

Curatai manual filtrul de graf
Curatati filtrul de graf cu butonul de curatare a acestuia.

Inlocuarea filtrului de praf

△AVERTIZARE

Goliti rezervorul de murdarie inainte de inlocuirea filtrului de graf. La efectuarea unor lucrari la instalata de filtrare purtati masca de protectie. Respectati masurile de siguranta cand manipulati pulberile.

Deschideti zavorul, pentru acesta dei rubati surubul stea.
Impingeti in fata capacul rezervorului.

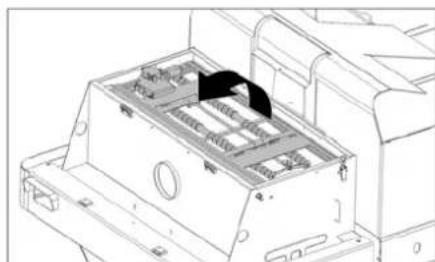

Deschideti capacul filtrului.

Impingeti in fata vibratorul rezervorulu

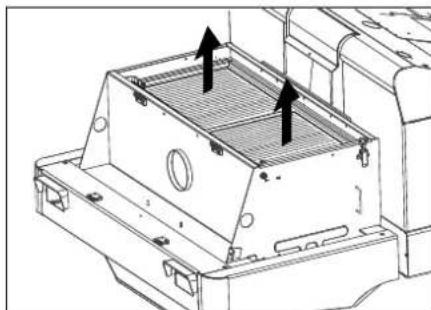

Inlocuiti filtrul de praf.
inchideti la loc capacul filtrului.

Inlocuirea becului (optional) de la far

Deurubafarul.
Scoateti farul si desfaceti conectorii.
Indicatie: Retineti pozitia conectorilor.
Desfacetj farul.
Desfaceti carcasa farului si tinei-o orizontaI, deoarece unitatea lampii nu este fixata.
Deblocati elementul de fixare si scoate becul.
Introduciun unbec nou.
Effectuanti montarea in ordine inversa.

Inlocuirea becului (optional) de la lampa de pozitie

Indicatie: Pentru inlocuirea becului de la lampa de pozitie, indepartati sticl si carca-sa lampii.

Inlocuirea sigurantelor

Deschideti suportul de siguranta.

Verificati sigurantele.
Inlocuti sigurantele arse.

Indicatie: Siguranta FU 01 (siguranta principala) se afla la cutia electronica.

Sigurantele FU 14, FU 15 si FU 16 se afla in interiorul cutiei electronice. Atentie: cutia poate fi deschisa si sigurantele pot fi schimbate doar de catre un service autorizat.

FU 01 Siguranta principală 330 A
FU 02 Comutator de contact al scaunului	3 A
FU 03 Cabinășofer (optional) 10	A
FU 04 Comutator pentru din%-rectția de mers	5 A
FU 05 Afișaj multifunctional 3 A
FU 06 Radiator ulei hidraulic 25 A
FU 07 Comutatorul pentru selectarea programu-lui	15 A

FU 08 Claxon 10 A
FU 09 Sistem de iluminare stânga	7,5 A
FU 10 Sistem de iluminare dreapta	7,5 A
FU 11 Lumini de lucru 10 A
FU 12 Girofar 5 A
FU 13 Sistem vibrator 10 A
FU 14 Motor 3 A
FU 15 Convertor de tensiune 20 A
FU 16 Comutator cu cheie 3A

Indicatie: Folosi numai sigurante care au aceleasi valori.

Remedierea defectiunilor

Defecţionea Remedierea
Aparatul nu se deplasează sai se deplasează înct	Aşezați-vă pe scaunul și ferului, comutatorul contactului scaunului devine activ.
	Conectați siguranta FU 1 declanțata (de la cutia electronică)
	Încârcați tau Înlocuiți accumulatorul
	Eliberati frâna de immobilizare
	Verificați în privința benzilor și-snururilor prince.
	Luși legăture cu service-ul Kärcher autorizat
Şuierat în instalatația hidraulică	Completați cu ulei hidraulic
	Luși legăture cu service-ul Kärcher autorizat
Periile se rotesc doar încteu sai nu se rotesc	Verificați în privința benzilor și-snururilor prince.
	Luși legăture cu service-ul Kärcher autorizat
Lipsă putere de aspirateș杀菌upute- re prea mică în zona perilor	Curățarea filtrului
	Luși legăture cu service-ul Kärcher autorizat
Aparatul face graf Reglarea garniturulor laterale
		Porniți suflanta
		Curățați filtrul de graf
		Schimbați garniturile cutiei cu filtrne
		Luși legăture cu service-ul Kärcher autorizat
Unitatea de măturare lasă mizeriiile pe jos	Goliți rezervorul de mizerie
	Curățați filtrul de graf
	Înlocuiți cilindral de măturare
	Reglați zona de măturare
	Înlocuiți benzile de garnitură a rezervorului de murdărie
	Eliminați blocarea cilindralui de măturare
	Luși legăture cu service-ul Kärcher autorizat
Rezervorul de mizerie nu se ridică sau nu coboară	Verificați sigurantele.
	Luși legăture cu service-ul Kärcher autorizat
Rezervorul de murdărie se rotește doar înceși soc deloc	Luși legăture cu service-ul Kärcher autorizat
Defecțiuni ale componentelor acti-onate hidraulic	Luși legăture cu service-ul Kärcher autorizat

Date tehnice

		KM 150/500 R Bp
Datele aparatului
Viteza de deplasare, inainte km/h 9
Viteza de deplasare, in spate km/h 9
Capacitatea de urcare (max.) -- 12%
Capacitate de suprafata fãrã maturi laterale m	2/h 11000
Capacitate de suprafata cu 1 maturã laterale m	2/h 13800
Lăjima de lucru fãrã maturile laterale mm 1200
Lăjima de lucru cu 1 maturã laterale mm 1500
Clasa de protecție, protecție la stropi -- IPX 3
Durata de'utilize cu baterie incârcata compliet h 4
Instalație electrică
Capacitatea accumulatorului V, Ah 48, 700
Greutate totală set de baterie (aparatul functionează cu 2 seturi de baterie) kg	1090
Instalația hidrulică
Cantitatea de ulei in toata instalația hidrulică	I	35
Cantitatea de ulei in rezervorul hidrulic	I	28
Tip ulei hidrulic	-- HV 46
Rezervor de mizerie
Inălțime de descârcare max.	mm 1470
Volumul rezervorului de mizerie	I	500
Cilindru de măturare
Diametrul cilindrului de măturare	mm 380
Lăjima cilindrului de măturare	mm 1200
Turația	1/min 360
Zonă de măturare	mm 80
Mătura lateră
Diametrul măturii laterale	mm 600
Turație (fãră trepte)	1/min 0 - 54
Set de baterie
Dimensiune fată	-- 5.00-8
Dimensiune spate	-- 4.00-8
Frâne
Ròți fată	-- mecanică
Roata din spate	-- hidrostatic
Sistem de filtrare și aspirare
Model	-- Filtru cu pluri plate
Turația	1/min 2750
Suprafata de filtrare a filtrului de praf fin	m2	7
Subpresiune nominală a systemului de aspirare	mbar	5
Debitul nominal al systemului de aspirare	m3/h 2400
Sistem vibrator	-- Electromotor
Condlții de mediu
Temperatura	°C	Între -5 și +40
Umiditatea aerului, fãrã condens	%	0 - 90
Valori determinate conform EN 60335-2-72
Emisia de zgomote
Nivel de zgomot LpA	dB(A)	74
Nesiguranta KpA	dB(A)	3
Nivelul puteri ienergiei LWA + nesiguranta KWA	dB(A)	97
Vibratai aparat
Valoarea vibrației mână-braț m/s	2	1,2
Scaun m/s	2	0,6
Nesiguranță K m/s	2	0,1
Dimensiuni și masa
Lungime x lățime x înățime mm 2442x1570x1640
Rază de viraj dreapta mm 1515
Rază de viraj stânga mm 1600
Masa (fără/cu accumulator) kg 1398/2690
Masa totală maximă autorizataă kg 3089
Greunate admisă pe axa din față kg 1417
Greunate admisă pe axa din spate kg 1672
Ne rezervăm dreptul de a efectua modificări tehnice!

Declaratie UE de conformitate

Prin prezenta declaram ca aparatul desemnat mai jos corespunde cerintelor fundamentale privind siguranta in expoatare sisanataea incluse in directivele UE aplicabile, datorita conceptului si a modului de constructie pe care se bazeazia, in varianta commercializata de noi. In cazul efectuari unei modificari a aparatului care nu a fostconvenita cu noi, aceastadeclaratie i pierde valabilitatea.

Produs: Maşina de maturat

Tip: 1.186-xxx

Semnatarii actioneza in numele si prin imputernicirea Consiliului director.

Representant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-StraBe 28-40
