KASUTUSJUHEND KM 150500 R Bp Pack Kärcher

Keskkonnakaitse . . . . . ET 1

Garantii ET 1

Kasutusjuhendis leiduvad sum

bolid. ET 1

Masinal olevad sumbolid ET 1

Sihipärane kasutamine .ET 2

Ettenahtav vale kasutus. ET 2

Sobivad pinnad ET 2

Ohutusnöuded kasutamisel ET 2

Ohutusnouded soidureziimil ET 2

Akutoitel seadmete ohutusjuhised ET 2

Körgelt tuhjendatavad seadmed ET 3

Juhi kaitsekatusega seadmed ET 3

Ohutusnouded seadmetransportimisel. ET 3

Korrashoi ja tehnohouldusega seotud ohutsnooded . . ET 3

Funktsoon. ET 3

Märkusi seoses mahalaadimisega ET 3

Teenindus- ja funktsioonnelemen

did ET 4

Puhkimismasina pilt...ET 4

Juhtpaneel ET 4

Funktsioniklahvid . . . . ET 4

Margutuled ja ekraan . . . ET 5

Pedaalid. ET 5

Enne seadme kasutuselevottu ET 5

Seisupiduri fikseerimine/vabas

tamine ET 5

Puhkimismasina liqutamine

valisejouabil. ET5

Puhkimismasina omajouline li

gutamine ET 5

Kasutuselevott. ET 5

Uldmarkusi. ET 5

Kontroll- ja hooldustooed. ET 5

Enne seadme kasutuselevottu ET 5

Akude ohutusnouded...ET5

Akude laadimine ET 5

Kaitamine. ET 6

Juhlistme reguleerimine. ET 6

Programmi valimine . . . ET 6

Käivitage masin . . . . . . ET 6

Masinaga soitmine. .ET 6

Puhkimisreziiim. ET 6

Puhkmemahuti tuhjendamine ET 6

Seadme valjalulitamine. ET 7

Transport ET 7

Hoiustamine. ET 7

Seismapanek. ET 7

Korrashoid ja tehnohooldus..ET 7

Uldmarkusi. ET 7

Puhastamine .ET7

Hooldusvalp ET 7

Hooldustooed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Abi häirete korral ET 0

Enne sesadme esmakordset kasutuselevottu lugege labi algu

parane kasutusjuhend, toimige sellele vas

tavalt ja hoidke see hilisema kasutamise
vöi uue omaniku tarbeks alles.

Uldmärkusi

Kui markate toodet lahti pakkides transpor-dil tekkinud kahjustusi, teatage sellest kauba münud ettevötte.

• Seadmele paigaldatud hoiatus- ja teavitussildid edastavad tahtsat infot seadmega ohutukstoitamiseks.

-Lisaks kaesolevas kasutusjuhendis toodud markustele tuleb jargida ka sea-dusandja uldisi ohutusalaseid ja onnetusjuhtumite valtimise eeskirju.

Keskonnakaitse

Pakendaterjalid on taaskasutatavad. Palun arge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Seetottu palume vanad seadmedlikvideerida vastavate kogumissüsteemide kaudu.

Patareid, öli, kutused ja muud sarnased
ained ei tohi jõuda keskkonda. Neid aineid
tuleb käidelda sobivate kogumissüsteemi-
de kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud muügiesindaja antud garantitimgused. Seadmel esinevad rikked korvaldame garantiajal tasuta, kui pohjuseks on materjali-voi valmistusviga. Garantijuhtumi korral palume poorduda mujuva voi lahima volitatud klienditeenistuse poole, esitades ostu toendava dokumendi.

Et valtida ohtlikke olukordi, tohib remontöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.

• Kasutada tohib ainult tarvikuid ja varu-osi, mida tootja aktsepterib. Originaal-tarvikud ja -varuosad annavad teile garanti, et seadmega on voimalik tootada turvaliselt ja torgeneta.

-Taiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service.

Kasutusjuhendis leiduvad

sumbolid

OHT

Hoiatab vahetult ahvardava ohu eest, mis voib pohjustada toseid kehavigastusi voi loppeda surmaga.

HOIATUS

Hoiatab voimaliku ohtliku olukorra eest, mis vioib pohjustada toseid kehavigastusi voi lappeda surmaga.

ETTEVAATUS

Viide voimalikule ohtlikule olukorrale, mis vöib pöhjustada kergemaid vigastusi vöi tekitada materiaalset kahu.

TAHELEPANU

Viide voimalikule ohtlikule olukorrale, mis vioib pohjustada materiaalset kahu.

Masinal olevad sumbolid

	Tulistest pindadest lähtuv põletuoso! Enne masina juures tõotamist laske väl-jalasketorul kullaldasel määral jahtuda.
	Viige tõöd seadme juures alati lábi sobivate kinnastega.
	Muljumisoht liikuvate sõi-dukiosade vahel
	Liiikuvatest osadest lähtuv vigastusoht. Ärge sirutage kätt liikuvate osade vahe-le.
	Tuleoht. Ärge imege ma-sinasse põlevaid ega hõõ-guvaid esemeid.
	Kette kinnituskoht / kraanapunkt
	Tungraua kinnituspunktid
	Aluspinna maksimaalne kaldenurk, kui söidetakse ülestostetud prahimahuti-ga.
	Sõidusuunas tohib liikuda ainult tõusadel kuni 12%.
	Tähelepanu! Põörlev hari (jalgige põörlemissuun- da).
	Hoiatus ohtliku elektripin- ge eest!
	Järgige juhist!
	Roolige aeglaselt!
	Palun lugege kasutusju- hend LABija toimige sellele vastavalt!
	Vigastusoht! Tolmufiltrit mitte pesta.

Sihipärane kasutamine

Puhkimismasin on elle nähtud porandapindade puhastamiseks kommertskasutuses nt jargmistes valdkondades:

Parkimiskohad
Tootmisrajatised
Logistika-alad
Hotell
Jaekabandus
Laod
Konniteed

• See puhkimismasin on elle naitud mustade pindade puhkimiseks sise- ja valitingimustes.
• Enne kasutamist tuleb kontrollida seadme ja selle tooks vajalikke seadiste sei-sundit ja tookindlust. Juhul kui seiundei ole laitmatu, ei tohi seadet voi tarvikut kasutada.
• Kasutage seda puhkimismasinat ainult vastavalt kasutusjuhendi andmetele.
• Seadme juures ei tohi teha mingeid muudatusi.
• Seade sobib ainult kasutusjuhendis loetletud pinnakatete tootlemiseks.
• Sōita tohib ainult ainult aladel, kus see on ettevōtja vōi tema poolt volitatud isiku poolt masina kasutamiseks lubatud.
• Üldiselt kehtib: Vältige masina sattumist kergestisuttivate materjalide lahedusse (plahvatus-/tuleoht).

Ettenahtav vale kasutus

Mitte kunagi ei tohi seadmesse puhkida/imeda plahvatushtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuuluvad bensiin, vavilahustid voi kutteoli,

mis voivad imemisohu keerises moodustada plaghatusohtlikke aurusid voisegusid, samuti kuuluvad seslesgruppi atsetoon, lahjendamata happed ja lahustid, sest need voivad rikkuda seadme valmistamiseks kasutatud materjale.

Arge kunagi puhkige/koguge reaktiivset metallitolmu (nt alumiinium, magneesium, tsink), need moodustavad ühenduses tugevasti leeliseliste voi happeliste puhastusvahenditega plahvatusoftlikke gaase.
Arge puhkige/imoge masinasse polevaid ega hoguvaid esemeid.
Seade ei sobi tervisele ohtlike ainete puhkimisesk.
On keelatud viibida ohualas. On keelatud kasutada seadet ruumides, kus voib esineda plahvatusohtu.
Ei ole lubatud votta kaasa teisi inimesi.
Esemete lukkamine/tombamine voi transportimine ei ole selle seadme abi lubatud.

Sobivad pinnad

Ohutusnöuded kasutamisel

Ohk-ja üleloogivahemikest kinnipidamiseks ei tohi seadet kasutada korgemal kui 2000 meetrit üle merepinna.
(Kehtib vaid Soome kohta) Kui seadmel on PVC-voolikuid, ei tohi seda jatta modalate valistemperatuuride (alla 0^) moju alla. Seadme kohta tekkivate kusimuste korral poorduge palun Karcheri poole.
Enne kasutamist tuleb kontrollida seadme ja selle tooks vajalikke seadiste sei-sundit ja tookindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet voi tarvikut kasutada.
Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb jargida asjakohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus voib esineda plahvatusohtu.

△OHT

Vigastusoht!

Kui on olemas voimalus, et allakukkuvad esemed vovad tabada seadme kasutajaid, ei tohi seadet kasutada ilma katuseta, mis kaitseb allakukkuvate esemete eest.
Kaitaja peab seadet kasutama sihipara-selt. Arvestama peab kohapeal valitse-vate oludega ning tootamisel seadme-ga tuleb silmas pidada kolmandaid isikuid, eriti lapsi.
Pohimotteliselt tuleb jargida ettevaatus abinousid, reegleid ja maarusi, mis kehtivad motorsoidukitele.

Enne too algust peab operator veenduma, et koik kaitseseadised on noutekohaselt paigaldatud ja toimivad.
Seadme operator vastutab teiste inimesti ja nende omandiga juhtunud onnetuste eest.
Veenduge, et operator Kannaks liibu-vaid roivaid. Kandke tugevaid jalatseid ja valtige avaralokelisi roivaid.
Enne soidu alustamist kontrollige lahi-umbrust (nt lapsed). Veenduge, et nah-tavus oleks piisav!
Arge kunagi jatke masinat jarelvalveta, kui mootor tootab. Operator tohib masinast lahkuda alles siis, kui mootor seisab, masin on kindlustatud iseenesliku liikumahakkamise vastu ning voti aravoetud.
Valtimaks masina omavolilist kasutamist tuleb voti ara votta.
Masinat tohivad kasutada ainult isikud, keda on seadme kasitsemise osas instruereritud voi kes on toestanud omavoimeid masina kasitsemiseks ning kellele on kasutamine otseselt ülesandeks tehtud.
Masin ei ole ette naitud kasutamiseks piiratud fusiliste, sensoorsete voiv vaimsete voimetega imesto (sh laste) poolt ega imesto poolt, kellel puudu-vad vastavad kogemused/teadmised, valja arvatud juhul, kui nende üle teostab jarelvabet voi neid juhendab seadme kasutamise osas iminem,kes nende turvalisuse eest vastutab.
Lapsed peavad olemajärevalve all, tagamaks, et nad masinaga ei mangi.

ETTEVAATUS

Ohutusnõuded sõdurežiimil

△OHT

Vigastusoht! Enne soidu alustamist kontrollige aluspinna kandevoimet.

OHT

Onnetusoht, vigilastusoht!
Liiga suure kallaku korral überminekuoht.
- Soidusuunas tohib liikuda ainult tousudel kuni 12% .
Umberkukkumisoht kiirel kurvivotmisel (eri- ti vasakkurvide korral).
- Söitke kurvides aeglaselt.
Umberminekuoht ebastabilsel pinnal.
- Liigutage masinat ainult kindlal aluspinnal.
Umberminekuoht liqa suure kuljesuunalise kalde puhul.
- Soidusuunaga risti tohib liikuda vaid tousudel kuni maksimaalselt 10% .

Akutoitel seadmete ohutusjuhised

Markus: Ainult kasutades Karcheri poolt soovitatud akusid ja laadimisseadmeid on teil garantiiigus.
Tingimata tuleb jargida aku tootja ja laadimisseadme tootja kasutusjuhendeid. Jargige seadusandja soovitusi akudega umber kaimiseks.

• Arge kunagi jatke tuhje akusid seisma, vaid laadige need esimesel voimalusel tais.
  -Lekkevoolu valtimiseks tuleb akud atati puhta ja kuivana hoida. Kaitske mustuse, naiteks metallitolmu, eest.
• Arge asetage akule tooriistu ega muid sarnaseid esemeid. Luhise ja plahvatusoht.
  -Mingil juhul arge kasutage aku laheduses voi akulaadimisruumis lahtist tuld,tekitage sademeid ega suitsetage. Plahvatusoht.
• Arge puudutage tuliseid osi, nt ajami-mootorit (pøletusocht).
• Ettevaatust akuhappe käsitsemisel.
  Jalgige vastavaid ohutuseeskirju!
  -Kasutatud akud tuleb utiliseerida kesk-konnasobralikult vastavalt E-direkti-ile 91/157 EMU.

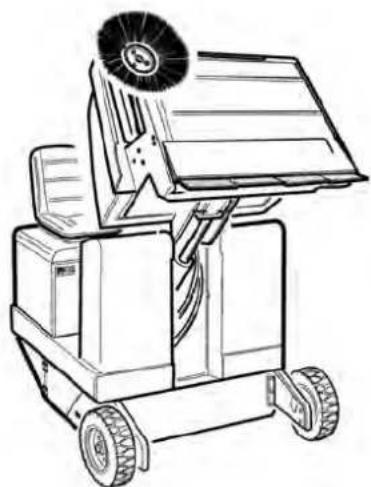

Körgelt tühjendatavad seadmed

△OHT

Vigastusoht!

Körgtühendusega toötades tõstke prahimahuti lopuni üles ja fikseerige.
Tegeleda kindlustusega valjaspool ohupiirkonda.

Juhi kaitsekatusega seadmed

MARKUS

Juhi kaitsekatus (valikuline) kaitseb suurremate allakukkuvate osade eest. Kuid neil puudub umberminekukaitse!

Kontrollige kaitsekatte korrasolekut iga paev.
Kui kaitsekate voi selle uksikud osad on kahjustatud, peab kogu kaitsekatte valja vahetama.
Mistahes kaitsekatte muutmine, samuti teiste, Karcheri poolt mitte lubatud elementide, osade ja koostide paigaldamine ei ole lubatud ning see voib piirata kaitsekatte toimimist.

Ohutusnóuded seadmentransportimisel

Järgida nõlvadel või sõidukitel transportsides seadme tühikaalu (transportdimass).
Seadme transportimiseks tommake selle akupistik valja ja kinnitage seade kindlalt.

Korrashoiu ja tehnohooldusega seotud ohutusnõuded

Enne masina puhastamist ja houldamist, osade vahetamist voi umbersea-distamist teisele funktsionile tuleb masin valja lulitada ja votta arara voti.
Veoakudega seadmetel peab kokiide hooldus- ja remonditöde ajaks akuselle lahutuskoha (aku pistiku) abilelektrisusteemist lahutama.
Elektrisüsteemi juures toid tehes tuleb
aku lahti ühendada.
Vötke klemmidelt lahti kõigepealt mii-nuspoolus ning seejärel plusspoolus.
Tagasiuhendamine toimub vastupidises järjekorras. Ühendage kõigepealt

plusspoolus ning seejarel miinuspoolus.

Masinat ei tohi puhastada voolikust tu-leva voi korgsurvejoaga (luhiste voi muude kahjustuste oht).
Remonttoid tohivad teha ainult volitutuk klienditeenindused voi vastava alaspetsialistid,kes tunnevad koiki asjaomaseid ohutuseeskirju.
Arge unustage turvakontrolli vastavalt arilistel eesmärkidel kasutatavate mobiilsete seadmete jaoks kohapeal kehtivatele eeskirjadele.
Viige tood seadme juures alati labi sobi vate kinnastega.

Funktsioon

• Pöörlev pühkimisvalts toimetab mustuse otse prahimahutisse.
  Külgmine hari puhastab puhitava pinna nurki ja servi ning lukkab prahi puhkimisvaltsi teele.
• Peentolm tommatakse üle tolmufiltri ja labi puhuri.

Markusi seoses mahalaadimisega

△Oht

Vigastusoht, kahjustamisoht!
Peale- ja mahalaadimisel pidage silmas
seadme kaalu!

Kaal (ilma akudeta) 1398 kg*
Kaal (akudega) 2690 kg*
*Kui on paigaldatud lisakomplekte, on kaal vastavalt suurem.

Arge kasutage kahvellaadurit.

Seadme laadamisel tuleb kasutada sobivat kaldeed voi kraanat!
Kaldtee kasutamisel pidage silmas jargmist:
Kaugus maapinnast 70mm.
Kui seade tarnitakse kaubaalusel, tule juuresolevatest laudadest ehitada mahasoiduks kaldtee. Juhise selleks leiate Ik 2 (tagasipörde siseküljelt).

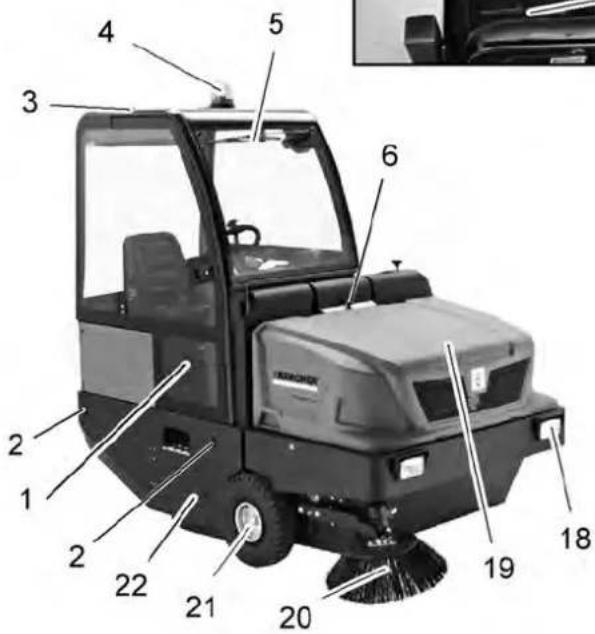

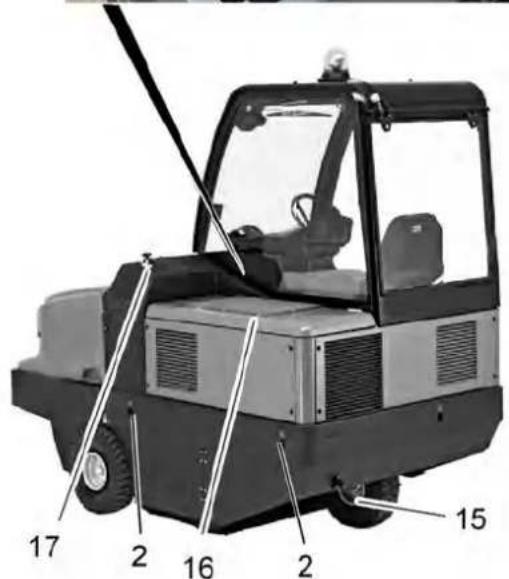

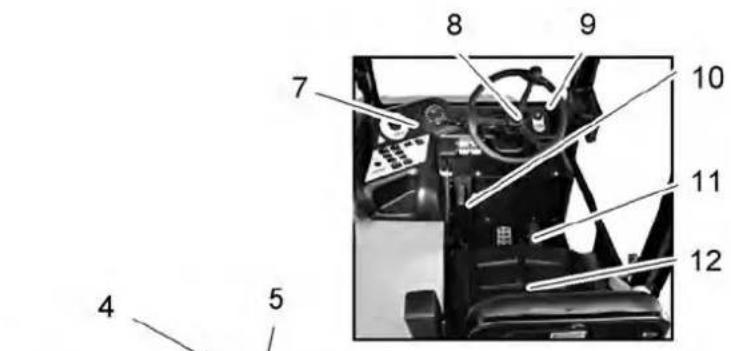

Teenindus- ja funktsioonielemendid

Puhkimismasina pilt Juhtpaneel

1 Kabiiniuks (variant)
2 Kinnituspunkt (4x)
3 Kaitsekatus (lisavarustus)
4Vilkur
5 Klaasipuhasti (variant)
6 Seadme katte lukk
7 Juhtpaneel
8 Roo!
9 Suetelukk
10 Seisupidur
11 Pedaalid
12 Iste (istme kontaktlulitiga)

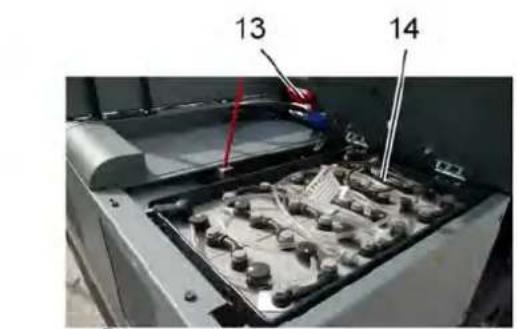

13 Akupistik
14 Akude komplekt 2 × 24 V
15 Tagaratas
16 Mootori kate
17 Puhkimisvaltside reguleerimine
18 Valgustus (variant)
19 Puhkmemahuti
20 Kulgmine hari
21 Esiratas
22 Juurdepaa's puhkimisvaltsile

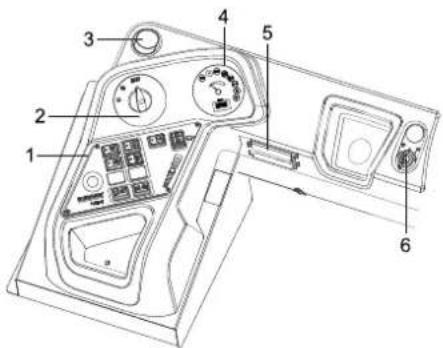

1 Funktsioniklahvid
2 Programmiluti
3 Ohuava (variant)
4 Multifunktsionaalne nädik
5 Kaitsmekast tokoht
6 Suetelukk

Sütleukk

1 Suutevoti
-Positsoon 0: Lulitage mootor valja
-Positsoon 1: Südde sisse
- Positsoon 2: Käivitage mootor

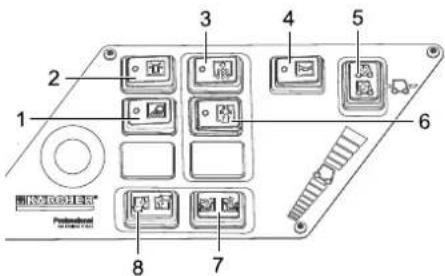

Funktsooniklahvid

1 Tööttuled sisse/välja
2 Vilkur sisse/välja
3 Filtri puhastamine
4 Helisignaal
5 Soidusuuna valiku luliti
6 Imiventilaator
7 Mahuti klapi avamine / sulgemine
8 Puhkimismahuti tostmine/langetamine

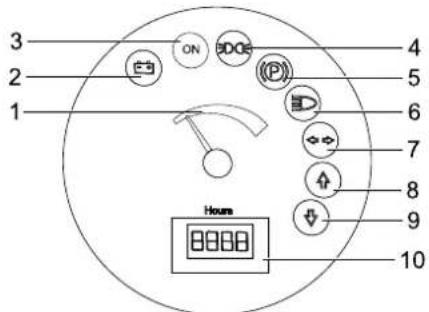

Margutled ja ekraan

1 Aku voimsus
2 Akontrolltui
3 Töoseisundi margutuli
4 Seisutule margutuli
5 Margutuli (ei ole ühendatud)
6 Lähitulede mārgutuli
7 Margutuli (ei ole ühendatud)
8 Edasisuuna margutuli
9 Tagurdamise margutuli
10 Tööttundide loendur

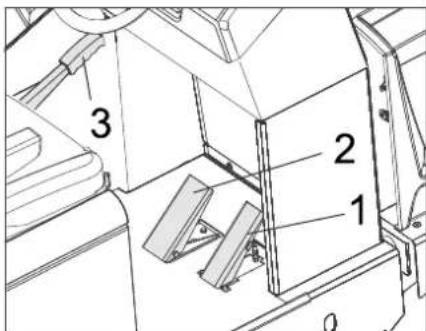

Pedaalid

1 Gaasipedaal
2 Piduripedaal
3 Seisupidur

Enne seadme kasutuselevottu

Seisupiduri fikseerimine/ vabastamine

Vabastage seisupidur, vajutades seejuures piduripedaalile.
Fikseerige seisupidur, vajutades seejuures piduripedaalile.

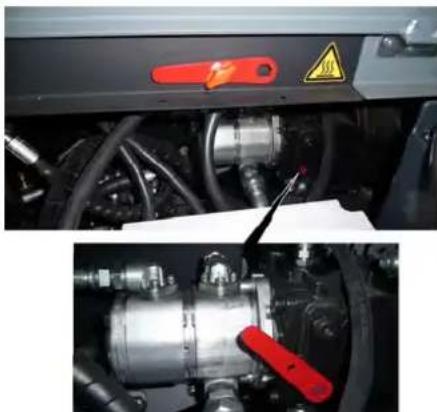

Puhkimismasina liigutamine valsejou abil

Avage mootorikate.

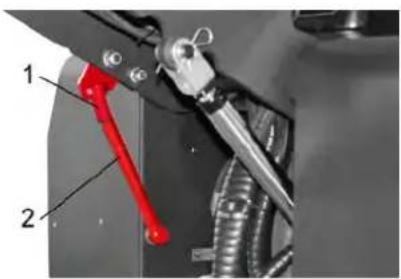

Keerake hudraulikapumba vabakäigu hooba (punane) 180^ (vastupäeva). Kasutage spetsiaalset toorista.

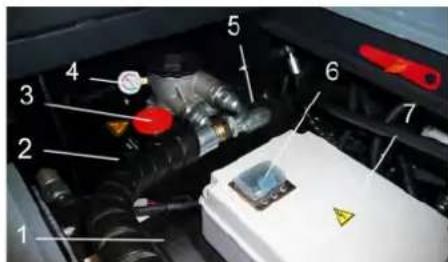

MÄRKUS

Spetsiaalne tooriist (punane kruvikeeraja) asub masina raamil hoidikus, vabakäigu kōrval.

ETTEVAATUS

Arge liigutage puhkimismasin valistjoudukasutades pikemat maad ning mitte kiiremini kui 10 km/h.

Pärast nihutamist keerake vabakäguhoob jalle tagasi.

Puhkimismasina omajouline liigutamine

Kui huidraulikapumba vabakäiguhoob keerati likati masina nihutamiseks lahti, tuleb see paripäeva lopuni tagasi keerata. Kasutage spetsiaalset tooriista.

Kasutuselevott

Uldmärkusi

Pange puhkimismasin tasasele pinnale.
Votke suutevotiara.
Seisupidur fikseerida

Kontroll- ja hooldustoo

Iga paev enne too algust.

Kontrollige laetust, vajadusel laadige akuseid (vt ptk „Akude laadimine").
Kontrollige puhkimisvaltsi ja kulgmist harja kulumise ning sissekerinud lintide osas.
Kontrollige, kas rataste umber ei ole mahrkunud linte.
Kontrollige kõigi teeninduselementide funktsoonni.
Kontrollige seadet vigastuste osas.
Tolmufiltri puhasamiseks vajutage filtrupuhastusseadise klahvi.

Markus: Kirjeldust vt peatukist "Hooldus ja jooksevremont".

Enne seadme kasutuselevottu

Akude ohutusnõuded

Akusid käideldes järgige kindlasti järgmisi hoiatusi:

Järgige akul, kasutusjuhendis ja söiduki kasutusjuhendis ole- vaid märkusi!

Kandke kaitseprille!

Jälgige, et lapsed ei puutuks kokku akude happega!

Plahvatusoht!

	Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud!
	Happepõletuse oht!
	Esmaabi!
	Hoiatus!
	Utiliserimine!
	Ärge visake akut prügikontei-nerisse!
	Hoiatus ohtliku elektripinge eest!

Oht

Plahvatusoht! Arge asetage akule, s.t. klemmidele ja elementide uhendajale, tooriustu ega muid sarnaseid esemeid.

△Oht

Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast áku juures tōṭamist puhistage alati käsi.

Oht

Tule- ja plahvatusoht!
- Suitsetamine ja lahtine tul on keelatud.
- Ruumid, kus laetakse akusid, peavad olemahasti ventileeritud, sest laadimi-sel tekkib vaga plahvatusohlik gaas.

Oht

Happepôletuse oht!

• Silma voi nahale pritsinud hape tuleb
  ara loputada suure hulga puhta veega.
• Seejärel põörduge viivitamatult arsti poole.
• Saastunud roivaid peske veega.

Akude laadimine

Enne seadme kasutuselevottu tuleb akud tais laada.

OHT

Vigastusoht! Järgige akut käideldes ohutusnoueid. Järgige laadimisseadme tootjakasutusjuhendit.

Kindlasti tuleb jargida aku tootja juuresolevat kasutusjuhendit ja vastavalt tegeutseda.

Laadige akusid ainult sobiva laaduriga. Ruumid, kus laetakse akusid, peavad olema hasti ventileeritud, sest laadimisel tek-kib vaga plahvatusohlik gaas.

Oht

Happepøletuse oht. Vee lisamine tuhja akusse vöib pöhjustada happe valjavoolaist! Akuhapet käideldes kasutada kaitseprille ning jargida eeskirju, et valtida vigastusi ja riiete rikkumist. Kui hapet pritsib nahale vöi riitele, koheselt suure hulga veega loputada.

ETTEVAATUS

Akudesse lisamiseks kasutada ainult destilleeritud voi soolatustatud vett (EN 50272-T3).

Soovitatud akud, laadurid

	Tellmisnumber
Akuboks 24 V, 700 Ah, (vähest hooldust va-jav)*	6.654-280.0
Laadija 48 V, 80 A 6.654	4-281.0
* seade vajab 2 akut

Muude akude ja laadijate kasutamist ei soovitata ning see on lubatud vaid parast konsulteerimist KÄRCHERi klienditeenindusega.

Tommake akupistik masina kuljest lahti ja uhendage laadija pistikuga.
Ühendage laadija pistik nōuetekohasesse 16 A pistikupessa, laadija laeb automaatelt.
Hoidke molemad mootori katted laadi-mise ajal avatuna.
Markus: Kui akud on tais laetud, tuleb laadur esmalt vorgust ja siis akudest lahutada.

Akuvedeliku taseme kontrollimine ja korrigeerimine

ETTEVAATUS

Kindlasti tuleb jargida aku tootja juuresolevat kasutusjuhendit ja vastavalt tegeutse da.

Aku laadimisseisundi kontrollime

-Aku mahutavuse nait rohelises alas: aku on laetud.
-Aku mahutavuse nait kollases alas: aku on poolenisti tuhjenenud.
-Aku mahutavuse nait punases alas: Aku on peaaegu tuhi. Puhkimine Iopetatakse luhikese aja parast automaat-selt.
-Poleb punane margutuli Aku on tuhi. Puhkimine lopetatakse automaatsett (puhkimisagregaatide uesti kasutuselevotmine voimalik alles pa-rast aku laadimist).
Vige masin kohe laadimisaama juurde, valtides seejuures touse.
Laadige akut.

Käitamine

Juhiistme reguleerimine

Tommake istme reguleerimise hoob valja.
Nihutage istet, vabastage hoob ja laske asendisse fikseeruda.
Kontrollige istet edasi-tagasi liigutades, kas see on kindlalt paigas.

Programmi valimine

1 Transpondisoit
2 Puhkimisvaltsiga puhkimine
3 Puhkimine puhkimisvaltsi ja külgmiste harjadega

Käivitage masin

Markus: Seade on varustatud istme kontaktlulitiga. Juhiistmelt lahkudes lulitub masin valja.

Istuge juhiistmele.
Viige soidusuuna valiku luliti keskmissse asendisse.
Seisupidur fikseerida
Pange sutevoti suteleukku.
Keerake suutevoti asendisse "I". Seade on tooks valmis.
Keerake suutevoti asendisse "ll". Seade on valmis soitma. Markus: Aku mahutavuse nait kujutab u. 10 sekundi parast tegelikku laetust.

Masinaga soitmine

Seadke programmiluliti transpondi asendisse
Vajutage piduripedaal alla.
Vabastage seisupidur.

Edasisuunas söitmne

Seadke soidusuuna luliti asendisse "edasi".
Vajutage aeglaselt gaasipedaali.

Tagurpidi soitmine

△Oht

Vigastusoht! Tagurdamine ei tohi pohjustada ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi.

ETTEVAATUS

Vigastusoht! Vajutage soidusuuna valiku lulitile vaid juhul, kui seade seisab.

Seadke soidusuuna luliti asendisse "tagasi".
Vajutage aeglaselt gaasipedaali.

Käitumine sōidul

-Gaasipedaaliga saab soidukirust sujuvalt reguleerida.
Valtige pedaali jarsku tombamist, sest see voib kahjustada hudraulikaseadet.

Pidurdamine

Vabastage gaasipedaal, masin pidurdab automaatelt ja jäab seisma.

Markus: Vajutus piduripedaalile suurrendab pidurdusjoudu.

Takistustest ülesöitmine

Ulesoitmine paigalolevatest kuni 70 mm takistustest:

soitke aeglaselt ja ettevaatlikult üle. Ülesöitmine paigalolevatest üle 70 mm takistustest:
Takistustest tohibule soita ainult sobiva kaldpinna abil.

Puhkimisreziim

ETTEVAATUS

Arge puhkke seadmesse pakilinte, traate vms., see voib puhkimissusteemi vigastada.
Markus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskirus sobitada valitsevate oludega.
Markus: Tök käigus tuleks toolmufiltrit regulaarsete ajahalemike tagant puhastada.

Puhkmemahuti tuhjendamine

Oht

Vigastusoht! Tuhjendamise ajal ei tohi prahimahuti alas viibida inimesi voi loomi.

Oht

Muljumisoht! Arge kunagi sirutage katt tuhjendusmethhanismi hoovastikku. On keela-tud viibida utestetud mahuti all.

Oht

Umberminekuoht! Paigutage seade tuhjendamise ajaks tasasele pinnale.

Seadke programmiliuliti transpondi asendisse
Tostke prahimahuti üles.
Söitke aeglaselt kogumismahuti lahe-dale.
Seisupidur fikseerida
Mahuti klapi avamine: Suruge luliti vasakule ja tuhjendage prahimahuti.
Mahuti klapi sulgemine: Suruge luliti pa-remale (ca. 2 sekundit), kuni on saavutatud loppasend.
Vabastage seisupidur.
Söitke aeglaselt kogumismahuti juarest minema.
Langetage prahimahuti lopuni alla.

Seadme väljalūlitamine

Vajutage piduripedaal alla.
Seisupidur fikseerida
Keerake suutevoti asendisse "0" ja tomake voti ara.

Transport

△OHT

Vigastusoht! Transportimisel jalgige seadme kaalu.

Keerake suütevöti asendisse "0" ja tommake vöti āra.
Seisupidur fikseerida
Fikseerige seade kinnituspunktidest (4x) rihmade, trosside voi kettidega.
Kinnitage seadme rattad kiludega.
Soidukites transportimisel fikseerige seade vastaveltkehtivatele märustele libisemise ja umbermineku vastu.

Hoiustamine

△OHT

Vigastusoht! Ladustamisel jalgige seadme kaalu.

Seismapanek

Kui puhkimismasinat pikemataega ei kasutata, palume jargida allpooltoodud punke:

Pange puhkimismasin tasasele pinnaie.
Seadke programmiluliti transpondi asendisse
Keerake suutevoti asendisse "0" ja tomake voti ara.
Kindlustage puhkimismasin veeremahakkamise vastu.

Puhastage puhkimismasinat seest ja valjast.
→ Paigutage seade varjulisse ja kuiva kohta.
Tömmake akupistik masinalt āra.
Laadige akut ja seejarel uuesti umbes iga 2 kuu tagant.

Korrashoid ja tehnohooldus

Uldmarkusi

ETTEVAATUS

Vigastusoht!

Tolmufiltrit mitte pesta.

Enne masina puhastamist ja hooldamist, osade vahetamist voi umbersea-distamist teisele funktsoonile tuleb masin valja lulitada,voti ara votta ja akupistik valja tommata voi aku lahti uhen-dada.
- Remonttöid tohivad teha ainult volitatud klienditeenindused vöi vastava ala spetsialistid, kes tunnevad köiki asjaomaseid ohutuseeskirju.
Mobiilsed toostuslikult kasutatavad masinad peavad labima ohutusalase kontrollimise vastavalt VDE 0701-le.
Pange puhkimismasin tasasele pinnaie.
Keerake suutevoti asendisse "0" ja tomake voti ara.
Seisupidur fikseerida

Puhastamine

ETTEVAATUS

Vigastusoht! Masinat ei tohi puhastada voolikust tuleva voi korgsurvejoaga (luhiste voi muude kahjustuste oht).

Seadme puhastamine seest Oht

Seadme puhastamine väljast

Puhastage seadet niiske, pehmetoime-lise puhastusvahendi lahuses niisutud lapiga.

Markus: Arge kasutage agressivseid pu-hastusvahendeid.

Hooldusvalp

Markus: Tootundide loendur naitab hool-dusvalpade aega.

Kliendi poolt teostatav hooldus

Markus: Koiki kliendi poolt teostatavaid teenindus- ja hooldustoid peavad tegema kvalifitseeritud spetsialistid. Vajaduse korral voib atati kaasata Karcheri edasimuja.

Igapäevane hooldus:

Kontrollige puhkimisvaltsi ja kulgmist harja kulumise ning sissekerinud lintide osas.
Kontrollige köigi teeninduselementide funktsooni.
Kontrollige seadet vigastuste osas.

Iganadalane hooldus:

Puhastage hudraulikaoli radiaatorit.
Kontrollige hudrosüsteemi.

Kontrollige hudrooli taset.
Kontrollige pidurivedeliku taset.
Kontrollige tihendlieste kulumise osas, vajadusel vahete valja
Kontrollige mahuti klappi ja määrige.

Hooldus vastavalt kulumisele:

Vahetage valja tihendliistud.
Reguleerige külgmisi tihendeid voi va-hetage valja.
Vahetagevalja puhkimisvalts.
Vahetagevaljakulgminehari.

Markus: Kirjeldust vt peatukist "Hoodustooed".

Klienditeeninduse poolt teostatav hooldus

Hooldus 50 tootunni jarel:

Laske esimene ülevaatus teostada vastavalt hooldusraamatule.

Hooldus 250 tootunni jarel:

Laske ülevaatus teostada vastavalt hooldusraamatule.

Markus: Et garantiöigus säiliks, tuleb garantiajal koki teenindus- ja hooldustödlasta labi viia Karcheri volitatud klienditeenindusel vastavalt hooldusvihikule.

Hooldustoed

Ettevalmistus:

Pange puhkimismasin tasasele pinna- le.
Keerake süütevöti asendisse "0" ja tommake vöti āra.
Seisupidur fikseerida

Vigastusoht! Kui prahimahuti on üles toste-tud, tuleb alati paigaldada kinnituslatt.

1 Kinnituslati hoidik
2 Kinnituslatt
Uleval toimuva tuhjendamise jaoks lukake kinnituslatt üles ja torgake hoidikusse (fikseeritud).

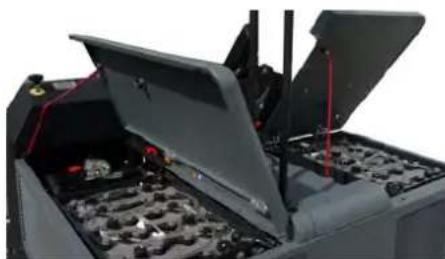

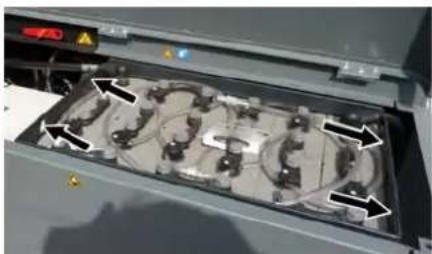

Akude vahetamine

Akusid on voimalik vahetada vaid komplektina. Vahetamise voib teostada vaid kvalift-seeritud spetsialist.

Suure kaalu tottu (iga akupakk 545~kg tuleb vahetamiseks kasutada kraanat.

Akut maha monteerides tuleb jalgida, et kogepealt uhendataks lahti miinuskaabel.
Kinnitage kraana trossid akukomplekti 4 aasa külge ja tostke akud ettevaatlikult valja.

Markus: Eelnevalt eemaldage külgmised katted.

Kontrollige hudraulika olitaset ja lisage hudraulikaoli

MÄRKUS

Prahimahuti ei tohi olla üles tostetud.

Avage mootorikate.

1 Hidraulikaolijahuti
2 Kontrollaken
3 Kaas, oli taiteava
4 Manomeeter
5 Hidroo paak
6 Kaitse FU 1 (peakaitse)
7 Elektroonikakorpus Avamine lubatud ainult klienditeenindusel.
Kontrollige aknast hudrooli taset.
- Oltase peab olema "MIN"- ja "MAX"-tã-hise vahel.
-Kui olitase on "MIN"-tahisest allpool, tu-leb hudrooli juurde valda.
Kruvige maha oli taiteava kaas.
Puhastage taiteala.
Lisage hudrooli.
Olisort: vt "Tehnilised andmed"
Kruvige peale oli taiteava kaas.

MÄRKUS

Kui manomeeter naitab suurenenud hurooli rohku, tuleb lasta hurooli filter Karcheri klienditeeinduses valja vahetada.

Hudrosüsteemi kontrollimine

Seisupidur fikseerida
Käivitage moctor.
Hudrosusteemi hooldust teostab ainult Karcheri klienditeenindus.
Kontrollige koigi hudraulikavoolikute ja liitmike tihedust.

Puhkimisvaltsi kontrollimine

Keerake sütevöti asendisse "I".
Tostke prahimahuti lopuni üles.
Keerake suutevoti asendisse 0.
Seisupidur fikseerida

Paigaldage üeval toimuva tuhjenduse jaoks kinnituslatt.
Eemaldage puhkimisvaltsilt paelad voi noorid.
Vötke kinnituslatt välja.
Pange sutevoti suutelukku.
Keerake suutevoti asendisse "I".
Langetage prahimahuti lopuni alla.
Seisake mootor.

2 Puhkimisvalts
3 Puhkimisvaltsi kinnituskoht
4 Kulgmise tihendi kinnitusplaat
5 Külgmine tihend

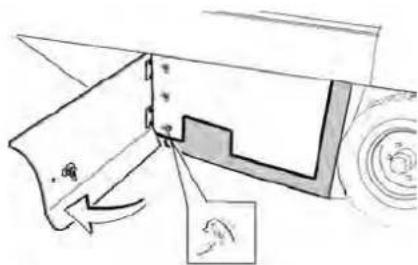

Avage vötmega külgmised katted.
Kruvige tiibmutrid kinnitusplaadil kulgmiselt tihendilt maha ja votke kinnitusplaat maha.
Lukake kulgmine tihend valja.
Keerake valja puhkimisvaltsi kinnituspesa kruvi ja lukake kinnituspesa valja.
Vötke puhkimisvalts välja.

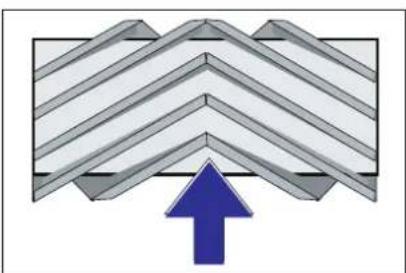

Puhkimisvaltsi paigaldusasend soidusuunas (pealtvaade)
Markus: Uut puhkimisvaltsi paigaldades jalgige harjaste asendist.
Paigaldage uus puhkimisvalts. Puhkimisvaltsi sooned tuleb panna vastasoleva nookuri nukkidele.

Märkus: Pärast uue puhkimisvaltsi paigaldamist tuleb puhkimistaset uesti reguleerida.

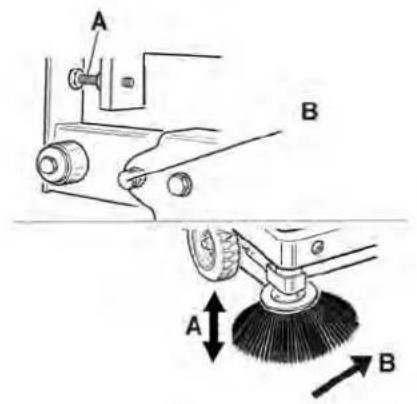

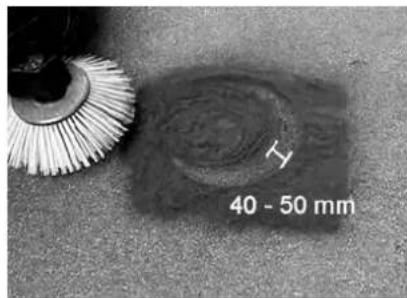

kontrollimine ja reguleerimine

Rehvirohu kontrollimine.
Lulitagevaljapuhur.

Söitke puhkimismasin tasasele ja sile-dale pinnale, mis on margatavlt tolu-ne voi kriidine.
Seadke programmiluliti puhkimisele puhkimisvaltsiga.
Seadke programmiluliti transpondisoidu asendisse.
Söitke masin tagurpidi minema.
Kontrollige puhkimistaset.

Puhkimisjalje vorm peab olemu uhtlaneristkulik laiusega 80-85 mm.

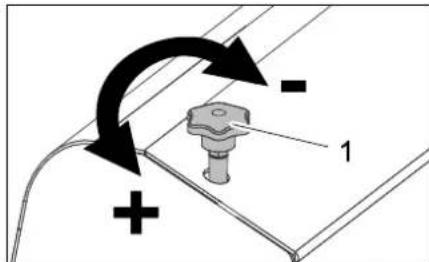

Puhkimislaiuse reguleerimine:

1 Seadekruvi

Reguleerige puhkimislaust seadekruvist.
Kontrollige puhkimistaset.

Külgmise harja puhkimistaseme

kontrollimine ja reguleerimine

Tostke kulgmine hari üles.
Söitke puhkimismasin tasasele ja sile-dale pinnale, mis on mängatavlt tomu-ne või kriidine.
Seadke programmiluliti puhkimisele puhkimisvaltsi ja kulgmiste harjadega.
Tostke kulgmine hari üles.
Seadke programmi luliti soidule.
Söitke masin tagurpidi minema.
Kontrollige puhkimistaset.

Puhkimistaseme laius peaks olea 40-50 mm.

Korrigeerige puhkimisasendit kahest seadekruvist.
Kontrollige puhkimistaset.

Kulgmiste tihendite reguleerimine

Tostke prahimahuti üles ja fikseerige kinnituslatiga.

OHT

Vigastusoht! Kui prahimahuti on üles tõstetud, tuleb alati paigaldada kinnituslatt.
Üleval toimuva tuhjendamise jaoks lukake kinnituslatt üles ja torgake hoidikusse (fikseeritud).

1 Kinnituslati hoidik
2 Kinnituslatt
Avage külgmine kate nagu kirjeldatud peatükis „Puhkimisvaltsi vahetamine".
Vabastage külgmiselt kinnitusplaadilt 6 tiibmutrit.
Vabastage eesmiselt kinnitusplaadilt 3 mutrit (SW 13).
Suruge kulgmine tihend niipalju alla (piklik auk), kuni see on porandast 1 - 3 mm kaugusel.
Keerake kinnitusplaat kinni.
Korrake protseduuri seadme teisel kul-jel.

Tolmufiltri manuaalne puhastamine

Tolmufiltri puhastamiseks vajutage filtripuhastusseadise klahvi.

Tolmufiltri vahetamine HOIATUS

Enne tolmufiltri vahetamisele asumist tuhjendage prahimahuti. Filrimooduliga tootades kandke tolmukaitsemaski. Jargige peene tolmu kasitsemises ohutuseeskirju.

Avage lukk. Selleks keerake tähtkruvi valja.

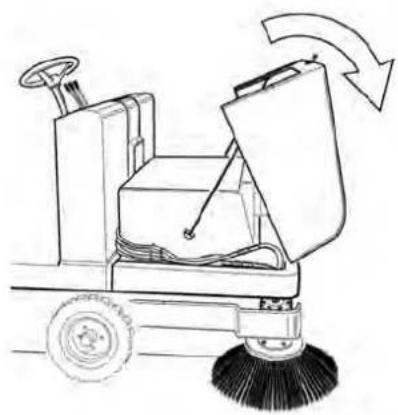

Keerake seadme kate ette.

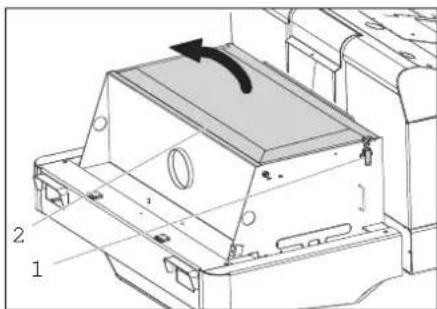

Avage filtrikate.

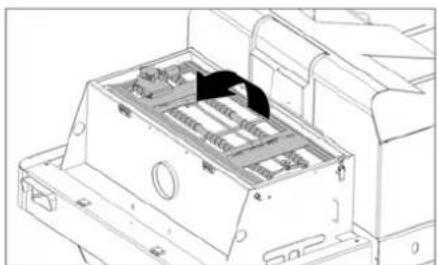

Keerake filtrupastaja kate ette.

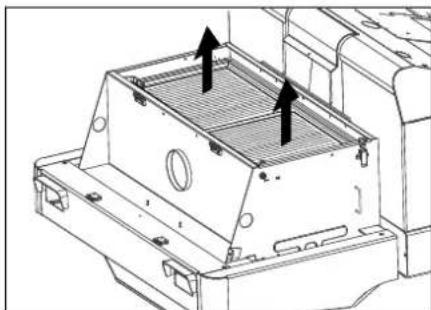

Vahetage tolmufilter.
Pange filtrikate jalle kinni.

Prozektori hooeglambi (variant) vahetamine

Kruvige prozektorid maha.
Vötke prozektorid valja ja ühendage pistik lahti.

Markus: Jatke meelde pistikute asukohad.

Vötke prozektorid koost lahti.
Tommake prozektori korpus lahti, ho- des seda horisontaalselt, sest lambi soim ei ole kinnitatud.
Vabastage kinnitusklamber ja vötke hõoglamp valja.
Paigaldage uus hõoglamp.
Vastupidises järjekorras kokku panna.

Suunatule hõoglambi (variant) vahetamine

Markus: Suunatule hõoglambi vahetami-seks eemaldage suunatule klaas korpuselt

Kaitsete vahetamine

Avage turvakinnitus.

Kontrollige kaitsmeid.
Vahetage rikkis kaitsmed välja.

Markus: Kaitse FU 01 (peakaitse) asub elektroonikakorpusel

Kaitsmed FU 14, FU 15 ja FU 16 asuvade elektronikakorpuse sees. Tahihepanu: Korpuse avamine ja kaitsmete vahetamine on lubatud ainult volitatud klienditeenindusel.

FU 01 Peakaitse 330 A
FU 02 Istmekontakti luliti 3 A
FU 03 Juhikabiin (variant) 10 A
FU 04 Södusuuna luliti 5 A
FU 05 Multifunktsionalne näidik	3 A
FU 06 HüdraulikaÖljahuti 25 A
FU 07 Programmi valikululiti 15 A
FU 08 Helisignaal 10 A
FU 09 Valgustus vasakul 7,5 A
FU 10 Valgustus paremal 7,5 A
FU 11 Tövalgustus 10 A
FU 12 Vikur	5 A
FU 13 Vibraatori Süsteem	10 A
FU 14 Mootor	3 A
FU 15 Pingemuundur	20 A
FU 16 Vötmega luliti	3A

Markus: Kasutage ainult sama voimsusega kaitsmeid.

Abi häirete korral
Tehnilised andmed

Rike Körvaldamine
Masin ei söida või söidab ainult aeglaselt	Istuge juhiistmele, aktiveeritakse istme kontaktlüliti
	Lülitage sisse vallandunud kaitse FU 1 (elektronikakorpusel)
	Akut laadida või aku vahetada
	Vabastage seisupidur
	Kontrollige, kas seadmesse ei ole mähkunud linte või nöörjuppe.
	Teatage Kärcheri klienditeenindusele
Vilistav heli hüdraulikas Lisage hückraulikavedelikku	endite reguleerimine
	Lülitage ventilator sisse
	Puhastage tolmufiltrit
	Vahetage välja filtri tihendid
	Teatage Kärcheri klienditeenindusele
Harjad põörlevad ainult aeglaselt või üldse mitte	Tühjendage pühkmemahuti
	Puhastage tolmufiltrit
	Puhkimisvaltsi väljavahetamine
	Reguleerige pühkimistaset
	Vahetage välja rahimahuti tihendusribad
	Körvaldage pühkimisvaltsi blokeering
	Teatage Kärcheri klienditeenindusele
Pühkimismoodul lätab prahti maha	Kontrollige kaitsmeid.
	Teatage Kärcheri klienditeenindusele
Prahimahuti ei tõuse üles või ei lange alla	Teatage Kärcheri klienditeenindusele
Prahimahuti põörleb liiga aeglaselt või üldse mitte	Teatage Kärcheri klienditeenindusele
Häired hüdrauliliselt liikuvate osa-de tõös	Teatage Kärcheri klienditeenindusele

		KM 150/500 R Bp
Masina andmed
Söidukirus, edasi km/h 9
Söidukirus, tagasi km/h 9
Töusuvöime (maks.) -- 12%
Kaetav pind ilma külgmiste haradeta m	\( ^{2}/h \) 11000
Kaetav pind 1 külgmise harjaga m	\( ^{2}/h \) 13800
Töölaius ilma külgmise harjata mm 1200
Töölaius 1 külgmise harjaga	mm 1500
Kaitsme liik kaitstud veepiiskade eest	-- IPX 3
Kasutusaeg tãislaetud aku korral	h	4
Elektrisüsteem
Aku võimsus	V, Ah	48, 700
Akupaki kogumass (seadmel on vaja 2 akupakki)	kg	1090
Hüdrosüsteem
Kogu hüdrosüsteemi ölikogus	1 35
Ölikogus hüdropaagis	1 28
Hüdraulikaöli tüup -- HV 46
Pühkmemahuti
Maks. tühjenduskörgus mm 1470
Prahimahuti maht I 500
Pühkimisvalts
Pühkimisvaltsi lübimööt mm 380
Pühkimisvaltsi laius mm 1200
Pöörete arv 1/min 360
Pühkimistase mm 80
Külgmine hari
Külgmine harja lübimööt mm 600
Pöörete arv (sujuv) 1/min 0 - 54
Täiskummist rehvid
Suurus ees -- 5.00-8
Suurus taga -- 4.00-8
Pidur
Esrattad -- mehhaaniline
Tagaratas	-- hūdrostaatiline
Filtri- ja imisüsteem
Mudel	-- Madalvoltfilter
Pöörete arv 1/min 2750
Peentolmu filtri pind	m2	7
Imisüsteemi nominaal-alaruhk	mbar	5
Imisüsteemi nominaal-mahtvool	m3/h	2400
Vibraatori süsteem	-- Elektrimootor
Ümbritseva keskkonna tingimused
Temperatuur	°C	-5 kuni +40
Öhuniiskus, mitteniisutav	%	0 - 90
Tuvastatud värtused vastavalt standardile EN 60335-2-72
Mūraemission
Helirōhu tase LpA	dB(A)	74
Ebakindlus KpA	dB(A)	3
Müratase LwA + ebakindlus KwA	dB(A)	97
Seadme vibratsionid
Käte/käsivarte vibratsionivärtus	m/s2	1,2
Iste	m/s2	0,6
Ebakindlus K	m/s2	0,1
Mööttmed ja kaalud
pikkus x laius x körgus	mm 2442x1570x1640
Pöörderaadius parental mm 1515
Pöörderaadius vasakul	mm 1600
Tühikaal (ilma akuta/koos akuga)	kg	1398/2690
Lubatud kogumass kg 3089
Lubatud teljekoormus ees	kg	1417
Lubatud teljekoormus taga	kg	1672
Tehnillste muudatuse ölgused reserveeritud!

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina omkontseptsioniljt ja konstruktsoionil EL direktivide asjakohastele pohlistele ohutus- ja tervisekaitsenotetele. Meiega kooskalastamata muudatuste tegemise korral seadme juures kaotab kaesolev deklaratsoon kehtivuse.

Toode: Puhkimismasin

Tuup: 1.186-xxx

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

2000/14/EU

Kohaldatud ühlustatud standardid:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Järgitud vastavushindamise protse

duur:

2000/14/EU: Lisa V

Helivöimsuse tase dB(A)

Mödetud: 94

Garanteeri- 97

tud:

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Karcher SE & Co. KG

giogj aasallnssllnss

Jolal alldg sglg

（）

aJbJI
