KM 150500 R Bp Pack - Pometalec Kärcher - Brezplačna navodila za uporabo

Vrsta izdelka	Samohodni sedeči pometalni stroj
Znamka	Kärcher
Model	KM 150/500 R Bp Pack
Mere (D × Š × V)	2442 × 1570 × 1640 mm
Teža praznega (brez baterij)	1398 kg
Največja dovoljena skupna teža	3089 kg
Napajanje	Baterija 48 V, 700 Ah (2 baterijska paketa po 24 V)
Avtonomija	4 ure (popolnoma napolnjena baterija)
Širina pometanja (s stransko metlo)	1500 mm
Širina pometanja (brez stranske metle)	1200 mm
Največja zmogljivost pometanja	13800 m²/h (z 1 stransko metlo)
Prostornina posode za prah	500 L
Največja višina praznjenja	1470 mm
Hitrost premikanja (naprej/nazaj)	9 km/h
Največji naklon (v smeri vožnje)	12 %
Obratni radij (desno/levo)	1515 mm / 1600 mm
Površina filtra za prah	7 m²
Raven zvočnega tlaka (LpA)	74 dB(A)
Vibracije (sedež)	0,6 m/s²
Vrsta hidravličnega olja	HV 46
Količina hidravličnega olja (rezervoar)	28 L
Vzdrževanje	Dnevno: preverjanje obrabe ščetk, kontrol; tedensko: čiščenje hladilnika, preverjanje nivoja olja; po 50 urah: prvi servisni pregled
Varnost	Varnostni stik na sedežu, parkirna zavora, varnostna palica za praznjenje, odklop baterije
Dodatna oprema	Kabina, zaščitna streha, rotacijska svetilka, brisalec, delovna razsvetljava

Pogosto zastavljena vprašanja - KM 150500 R Bp Pack Kärcher

Kolikšna je prostornina posode za prah?

Posoda za prah ima prostornino 500 litrov. Praznimo jo lahko s hidravličnim dvižnim mehanizmom do višine 1470 mm.

Kako napolniti baterije?

Uporabite priporočeni polnilnik (48 V, 80 A). Odklopite priključke baterije od stroja, jih priključite na polnilnik, nato polnilnik vključite v vtičnico 16 A. Med polnjenjem pustite pokrov motorja odprt. Polnite le v dobro prezračenem prostoru.

Kolikšna je avtonomija pometalnega stroja?

S popolnoma napolnjenimi baterijami (48 V, 700 Ah) je avtonomija približno 4 ure neprekinjenega delovanja.

Kako nastaviti sled pometanja?

Postavite stroj na prašna tla, izberite program pometanja z rotacijsko krtačo, nato ga premaknite vzvratno. Sled naj bo pravokotnik širine 80 do 85 mm. Prilagodite nastavitveni vijak ob krtači, da spremenite sled.

Kaj storiti, če prah uhaja iz naprave?

Najprej preverite stranska tesnila in jih nastavite na 1-3 mm od tal. Prepričajte se, da sesalni ventilator deluje. Po potrebi očistite ali zamenjajte filter za prah.

Kolikšen je največji naklon, ki ga stroj lahko premaga?

Največji naklon v smeri vožnje je 12 %. V stranski smeri ne presegajte 10 %, da preprečite prevrnitev.

Kako varno izprazniti posodo za prah?

Parkirajte stroj na ravni površini, zategnite parkirno zavoro, nato pritisnite stikalo za dvig posode. Odprite loputo zbiralnika. Nikoli ne stojte pod dvignjeno posodo in uporabite priloženo varnostno palico.

Kakšno hidravlično olje uporabiti?

Uporabite hidravlično olje tipa HV 46. Rezervoar vsebuje 28 litrov, celoten sistem pa 35 litrov.

Kako očistiti filter za prah?

Filter se čisti ročno s tipko za čiščenje filtra na armaturni plošči. Za zamenjavo najprej izpraznite posodo, odprite pokrov filtra in zamenjajte element. Nosite masko proti prahu.

Kaj storiti, če stroj ne napreduje?

Preverite, ali sedite na sedežu (varnostno stikalo). Preverite glavno varovalko FU1 (330 A) v elektronskem ohišju. Če so baterije prazne, jih napolnite. Prepričajte se, da je parkirna zavora sproščena.

NAVODILA ZA UPORABO KM 150500 R Bp Pack Kärcher

Predvidljiva napačna uporaba. SL 2

Primerne podlage. SL 2

Varnostni napotki za upravljanje. SL 2

Varnostni napotki za vožnjo. SL 2

Varnostni napotki za baterijske naprave. SL 2

Naprave z visokim praznjenjem. SL 3

Naprave z zaščitno streho za voznika. SL 3

Varnostni napotki za transport naprave. SL 3

Varnostni napotki za čiščenje in vzdrževanje. SL 3

Delovanje. SL 3

Napotki za razkladanje. SL 3

Slika pometalnega stroja. SL 4

Upravljalno polje. SL 4

Blokiranje/sprostitev fiksirne zavore. SL 5

Premikanje stroja za pometanje.

tanje brez lastnega pogona SL 5

Premikanje stroja za pometanje z lastnim pogonom SL 5

Zagon.. 5

Splošna navodila. 5

Preverjanje in vzdrževanje SL 5

Pred zagonom .SL 5

Varnostna navodila za baterije

rijie 5

Polnjenje baterij .SL 5

Obratovanje.. 6

Nastavitev voznikovega sedeža .SL6

Izbira programa .SL6

Zagon stroja.. .SL 6

Vožnja stroja SL 6

Pometanje..SL6

Praznjenje zbiralnika smeti SL 6

Izklop stroja SL 7

Transport 7

Shranjevanje stroja SL 7

Mirovanje naprave SL 7

Vzdrževanje SL 7

Splošna navodila SL 7

Čiščenje SL 7

Intervali vzdrževanja SL 7

Vzdrževanje SL 7

Pomoč pri motnjah SL

Tehnični podatki SL

Izjava EU o skladnosti SL

Pred prvo uporabo Vaše naprave preberite to originalno navodilo

za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Splošna navodila

Če pri razpakiranju ugotovite transportne poškodbe, obvestite prodajalca.

• Na stroju pritrjene tablice z opozorili in navodili vsebujejo pomembna navodila za varno obratovanje.

Poleg opozoril v navodilu za obratovanje se morajo upoštevati splošni varnostni predpisi in predpisi zakonodajalca o preprečevanju nesreč.

Varstvo okolja

Embalaža je primerna za recikliranje. Prosimo, da embalaže ne odvrzite med gospodinjske odpadke, temveč jo odložite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadaljnjo predelavo. Zato stare naprave zavrzite s pomočjo ustreznih zbiralnih sistemov.

Baterije, olje, goriva in podobne snovi ne smejo priti v okolje. Te snovi odstranite med odpadke s pomočjo ustreznih zbiralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj avtoriziran uporabniški servis.

• Uporabljati se smejo le pribor in nadomestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno obratovanje naprave. Dodatne informacije o nadomestnih delih najdete na strani www.kaercher.com v območju "Service".

Simboli v navodilu za obratovanje

NEVARNOST

Opozarja pred neposredno grozečo nevarnostjo, ki vodi do težkih telesnih poškodb ali smrti.

OPOZORILO

Opozarja pred možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Simboli na napravi

	Nevarnost opeklin zaradi vročih površin! Pred deli na stroju pustite, da se iz-pušna naprava dovolj ohladi.
	Dela na napravi vedno iz-vajajte s primernimi roka-vicami.
	Nevarnost stisnjenja zara-di vklesčenja med premić-ne dele vozila
	Nevarnost poskodb zara-di ohlapnih delov. Ne se-gajte vanj.
	Nevarnost požara. Ne se-sajte gorečih ali tiilnih predmetov.
	Nosilec verige / Obesna točka Žerjava
	Nosilne točke za dvigalko za vozila
	Maksimalni naklon podla-ge pri vožnjah z dvignje-nim zbiralnikom smeti.
	V smeri vožnje vozite le na vzpone do 12%.
	Pozor vrteča krtača (upo-stevajte smer vrtenja).
	Opozorilo pred nevarno elektricno napetostjo!
	Upoštevajte navodila!
	Krmilite počasi!
	Preberite navodilo za uporabo in ravnajte v skla-du z njim!
	Nevarnost poškodb! Filtra za prah ne izpirajte.

Namenska uporaba

Pometalni stroj je predviden za čiščenje talnih površin za komercialno uporabo in za npr. naslednja področja uporabe:

parkirišča ■ proizvodni objekti logistična področja ■ hotel trgovina na drobno skladiščna področja pločniki -Ta stroj za pometanje je namenjen pometanju umazanih površin v notranjem in zunanjem območju. Pred uporabo se mora preizkusiti neoporečno stanje stroja z delovnimi pripomočki in obratovalna varnost. Če stanje ni brezhibno, stroja ne smete uporabljati. - Ta pometalni stroj uporabljajte izključno v skladu s podatki v tem navodilu za obratovanje. - Na stroju se ne smejo izvajati nikakršne spremembe. - Stroj je primeren le za obloge, ki so navedene v navodilu za obratovanje. - Stroj sme voziti le po površinah, ki jih je podjetje ali njegov pooblaščenec dovolil za uporabo stroja. - Na splošno velja: V bližini stroja se ne smejo nahajati lahko vnetljive snovi (nevarnost eksplozij/požara).

Predvidljiva napačna uporaba

→ Nikoli ne pometajte/sesajte eksplozivnih tekočin, vnetljivih plinov ter nerazredčenih kislin ali topil! K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri mešanju s sesalnim zrakom tvorijo eksplozivno paro ali mešanice, poleg tega tudi aceton, neraz-

redčene kisline in topila, ker uničujejo materiale, uporabljene v stroju. → Nikoli ne pometajte/sesajte reaktivnega kovinskega prahu (npr. aluminij, magnezij, cink), le-ti tvorijo v povezavi z močno alkalnimi ali kislimi čistilnimi sredstvi eksplozivne pline. → Ne pometajte/sesajte predmetov, ki gorijo ali tlijo. Stroj ni namenjen pometanju zdravju škodljivih materialov. Prepovedano je zadrževanje v območju nevarnosti. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij. → Spremljevalci niso dovoljeni. Potiskanje/vlečenje ali transportiranje predmetov s to napravo ni dovoljeno.

Primerne podlage

-Asfalt

- Industrijska tla - Estrih Beton - Tlakovci

Varnostna navodila

Varnostni napotki za upravljanje

V skladu z izolacijskimi in plazilnimi razdaljami naprave ne uporabljajte na višini nad 2000 metrov nadmorske višine. (Velja le za Finsko) Če je naprava opremljena s cevovodom PVC, je ni dovoljeno uporabljati pri nizkih temperaturah okolice (pod 0 °C). Če imate vprašanja glede vaše naprave, se obrnite na Kärcher. Pred uporabo se mora preizkusiti neoporečno stanje stroja z delovnimi pripomočki in obratovalna varnost. Če stanje ni brezhibno, stroja ne smete uporabljati. Pri uporabi naprave v nevarnih področjih (npr. bencinske črpalke) je treba upoštevati ustrezne varnostne predpise. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij.

NEVARNOST

Nevarnost poškodb!

Na področjih, kjer obstaja možnost, da lahko padajoči predmeti zadanejo upravljavca, naprave ne uporabljajte brez zaščitne strehe proti padajočim predmetom.

Uporabnik mora napravo namensko uporabljati. Pri tem mora upoštevati lokalne pogoje in pri delu paziti na druge osebe, predvsem na otroke. Na splošno se morajo upoštevati predpisi, pravila in uredbe, ki veljajo za motorna vozila. Pred začetkom dela se mora upravljavec prepričati, da so vse varnostne priprave pravilno nameščene in delujejo. Upravljavec aparata je odgovoren za nesreče z drugimi osebami ali njihovo lastnino. Pazite na tesno prilegajočo se obleko upravljavca. Nosite trdno obutev in izogibajte se ohlapni obleki.

Pred zagonom kontrolirajte okolico (npr. otroci). Pazite na zadostno vidljivost! Dokler motor teče, stroj ne sme nikoli ostati brez nadzora. Upravljalec sme stroj zapustiti šele, ko je motor zaustavljen, stroj zavarovan proti nehotenemu premikanju in je ključ izvlečen. Da bi preprečili nepooblaščeno uporabo stroja, je potrebno izvleči ključ. Stroj smejo uporabljati le osebe, ki so poučene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblaščene za uporabo. Naprava ni namenjena uporabi oseb (vključno z otroci) z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen če jih nadzoruje oseba, pristojna za njihovo varnost, ali so od nje prejeli navodila, kako napravo uporabljati. Otroke je potrebno nadzorovati, da bi zagotovili, da se z napravo ne igrajo.

PREVIDNOST

Nevarnost poškodb! Ne pometajte trakov, vrvi ali žic, ker se le-ti lahko navijejo okoli pometalnega valja.

Varnostni napotki za vožnjo

NEVARNOST

Nevarnost poškodb! Pred vožnjo po podlagi preverite nosilnost podlage.

NEVARNOST

Nevarnost nesreče, nevarnost poškodbe! Nevarnost prekucnitve pri prevelikih vzponih.

V smeri vožnje vozite le na vzpone do 12%. Nevarnost prevrnitve pri hitri vožnji skozi ovinke (zlasti pri levih ovinkih). - Ovinke speljujte počasi. Nevarnost prekucnitve na nestabilni podlagi. - Stroj premikajte izključno na utrjeni podlagi. Nevarnost prekucnitve pri prevelikem stranskem nagibu. - Prečno na smer vožnje vozite le na vzpone do maksimalno 10%.

Varnostni napotki za baterijske naprave

Opozorilo: Garancija velja le, če uporabljate baterije in polnilnike, ki jih priporoča podjetje Kärcher.

• Obvezno je treba upoštevati navodila za obratovanje proizvajalca baterij in proizvajalca polnilnika. Pri rokovanju z baterijami upoštevajte priporočila zakonodajalca. - Baterij nikoli ne puščajte v izpraznjenem stanju, temveč jih čim prej ponovno napolnite.
• Da preprečite uhajanje toka, baterije vedno vzdržujte čiste in suhe. Zavarujte jih pred nečistočami, npr. kovinskim prahom.
• Na baterije ne polagajte orodja ali podobnega. Nevarnost kratkega stika in eksplozij.

- V bližini baterije ali v polnilnem prostoru nikoli ne smete delati z odprtim ognjem, ustvarjati isker ali kaditi. Nevarnost eksplozij. - Ne dotikajte se vročih delov, na primer pogonskega motorja (nevarnost opeklin). - Bodite previdni pri ravnanju z baterijsko kislino. Upoštevajte ustrezne varnostne predpise! - Porabljene baterije se morajo v skladu z Direktivo EU 91/157 EGS zavreči okolju prijazno.

Naprave z visokim praznjenjem

NEVARNOST

Nevarnost poškodb!

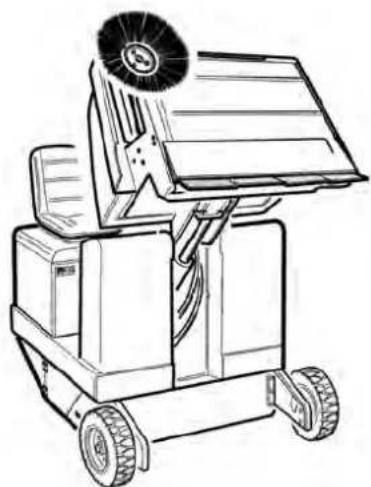

→ Pri delih na visokem praznjenju posodo za smeti povsem dvignite in jo zavarujte. Zavarovanje opravite le izven nevarnostnega področja.

Naprave z zaščitno streho za voznika

OBVESTILO

Zaščitna streha za voznika (opcijsko) nudi zaščito proti večjim padajočim delom. Ne nudi pa zaščite pred prevračanjem!

Dnevno preverite zaščitno streho glede poškodb. Če je zaščitna streha poškodovana, tudi če so poškodovani posamezni elementi, jo je treba zamenjati v celoti. Morebitno spreminjanje zaščitne strehe in namestitev elementov, sestavnih delov in sklopov, ki niso odobreni s strani podjetja Kärcher, ni dovoljeno in lahko omeji delovanje zaščitne strehe.

Varnostni napotki za transport naprave

Pri transportiranju na prikolicah ali vozilih upoštevajte prazno težo (transportno težo) naprave. Pri transportu naprave izvlecite vtič baterije in napravo varno pritrdite.

Varnostni napotki za čiščenje in vzdrževanje

Pred čiščenjem in vzdrževanjem aparata, zamenjavo delov ali preklopom na drugo funkcijo je potrebno aparat izklopiti in ključ izvleči. Pri napravah s trakcijsko baterijo je pri vseh vzdrževalnih delih in popravilih treba odklopiti baterijo od električnega sistema naprave prek ločilnega mesta baterije (vtiča baterije). Pri delih na električni napravi je potrebno odklopiti baterijo.

Za to je treba najprej odklopiti negativni pol, nato še pozitivni pol. Ponovni priklop poteka v obratnem vrstnem redu. Najprej priključite pozitivni pol, nato še negativni pol.

Čiščenje stroja se ne sme izvajati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost kratkih stikov ali drugih poškodb).

Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi pomembnimi varnostnimi predpisi. Upoštevajte varnostne preglede v skladu z lokalno veljavnimi predpisi za komercialno uporabljane aparate, ki se premeščajo. Dela na napravi vedno izvajajte s primernimi rokavicami.

Delovanje

Pometalni stroj dela na način smetišnice. Vrtljivi pometalni valj potiska umazanijo neposredno v zbiralnik smeti. Stransko omelo čisti kote in robove pometalne površine in potiska umazanijo v pas pometalnega valja. Fini prah se preko filtra za prah posesa s sesalnim pihalom.

Napotki za razkladanje

Nevarnost

Nevarnost poškodb, nevarnost poškodovanja!

Pri nakladanju upoštevajte težo naprave!

Teža (brez baterij) 1398 kg*
Teža (z baterijami) 2690 kg*

• Če so prigradni kompleti montirani, je teža ustrezno višja.

Ne uporabljajte viličarja.

→ Pri nakladanju naprave uporabite ustrezno rampo ali žerjav! → Pri uporabi rampe upoštevajte: odmik od tal 70 mm. → Če se naprava dostavi na paleti, je treba iz priloženih desk zgraditi odvozno rampo.

Navodilo za to se nahaja na strani 2 (notranja stran ovitka).

Pomembno opozorilo: vsako desko je treba vedno priviti z 2 vijakoma.

Slika pometalnega stroja Upravljalno polje

1 Vrata kabine (opcija) 2 Točka pritrditve (4x) 3 Zaščitna streha (opcija) 4 Vrteča opozorilna luč 5 Brisalci (opcija) 6 Zapora pokrova naprave 7 Upravljalno polje 8 Volan 9 Ključavnica za vžig 10 Fiksirna zavora 11 Pedala 12 Sedež (s sedežnim kontaktnim stikalom) 13 Baterijski vtič 14 Baterijski komplet 2 × 24 V 15 Zadnje kolo 16 Pokrov motorja 17 Nastavitev pometalnega valja 18 Svetila (opcija) 19 Zbiralnik smeti 20 Stransko omelo 21 Sprednje kolo 22 Dostop pometalnega valja

1 Funkcijske tipke 2 Programsko stikalo 3 Prezračevalna odprtina (opcija) 4 Multifunkcijski prikaz 5 Omarica z varovalkami delovnega mesta 6 Ključavnica za vžig

1 Ključ za vžig Položaj 0: Izklop motorja Položaj 1: Vžig vklop Položaj 2: Zaženite motor

Funkcijske tipke

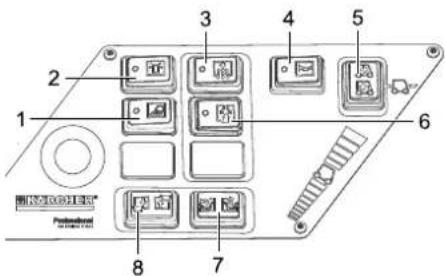

1 Vklop/izklop delovne osvetlitve 2 Vklop/izklop vrteče opozorilne luči 3 Čiščenje filtra 4 Troblja 5 Izbirno stikalo smeri vožnje 6 Sesalni ventilator 7 Odpiranje/zapiranje pokrova posode 8 Zbiralnik smeti dvignite/spustite

Kontrolne luči in zaslon

1 Kapaciteta baterije 2 Kontrolna lučka baterije 3 Kontrolna lučka za obratovalno stanje 4 Kontrolna luč za parkirne luči 5 Kontrolna luč (ni priključena) 6 Kontrolna luč za zasenčene luči 7 Kontrolna luč (ni priključena) 8 Kontrolna luč za smer vožnje naprej 9 Kontrolna luč za smer vožnje nazaj 10 Števec obratovalnih ur

Pedala

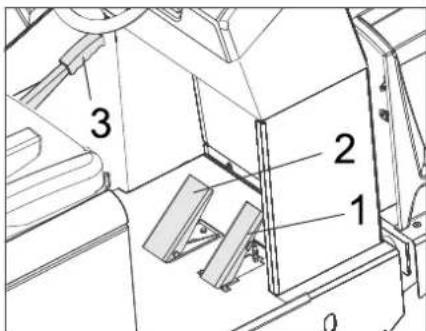

1 Vozni pedal 2 Zavorni pedal 3 Fiksirna zavora

Pred zagonom

Blokiranje/sprostitev fiksirne zavore

Sprostite fiksirno zavoro, pri tem stisnite zavorni pedal. Zablokirajte fiksirno zavoro, pri tem stisnite zavorni pedal.

Premikanje stroja za pometanje brez lastnega pogona

Odprite pokrov motorja.

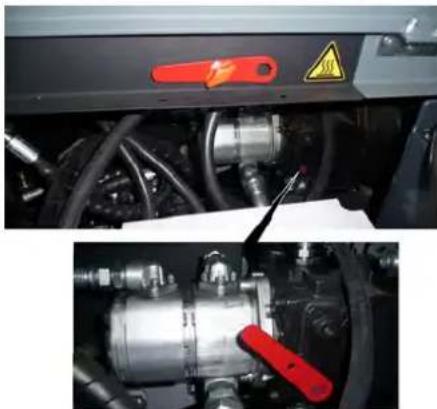

Vzvod za prosti tek (rdeče) hidravlične črpalke obrnite za 180° (v nasprotni smeri urinega kazalca). Uporabite posebno orodje.

OBVESTILO

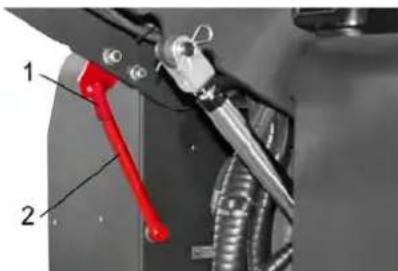

Posebno orodje (rdeči vijačni ključ) se nahaja v nosilcu v ogrodju vozila, poleg prostega teka.

PREVIDNOST

Pometalnega stroja brez lastnega pogona ne premikajte na daljših progah in ne hitreje kot 6 km/h. Po premikanju vzvod za prosti tek ponovno obrnite nazaj.

Premikanje stroja za pometanje za lastnim pogonom

Če je bil vzvod za prosti tek hidravlične črpalke za premik stroja obrnjen, ga je treba v smeri urinega kazalca obrniti nazaj do konca. Uporabite posebno orodje.

Zagon

Splošna navodila

Stroj za pometanje postavite na ravno površino. Izvlecite ključ za vžig. Blokirajte fiksirno zavoro.

Preverjanje in vzdrževanje

Dnevno pred začetkom obratovanja

Preverite polnilno stanje baterije, po potrebi napolnite baterije (glejte poglavje „Polnjenje baterij"). Preverite obrabo in morebiti zvite trakove na pometalnem valju in stranskem omelu. Preverite kolesa glede ovitih trakov. Preverite funkcije vseh upravljalnih elementov. Stroj preglejte glede poškodb. Filter za prah očistite s tipko za čiščenje filtra.

Opozorilo: Za opis glejte poglavje Nega in vzdrževanje.

Pred zagonom

Varnostna navodila za baterije

Pri rokovanju z baterijami obvezno upoštevajte sledeča opozorila:

Upostevajte navodila na baterji, v Navodilu za uporabo in vNavodilu za obratovanje vozila!

Nosite zašćito za oči!

Otroci se ne smejo dotikati kislin in baterij!

Nevarnost eksplozije!

	Prepovedan ogenj, iskre, odpr-ta svetloba in kajenje!
	Nevarnost razjedanja!
	Prva pomoč!
	Opozorilni zaznamek!
	OdstranitevOADpadnegamateri-ala!
	Baterije ne odvrzite v smetnjak!
	Opozorilo prednevarno elektricno napetostjo!

Nevarnost

Nevarnost eksplozije! Na baterijo, t.j. na pole in celične povezave, ne polagajte orodja ali podobnih predmetov.

Nevarnost

Nevarnost poškodb! Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah si vedno očistite roke.

Nevarnost

• Prepovedano je kajenje in odprt ogenj.
• Prostore, v katerih se polnijo baterije, je potrebno dobro prezračiti, saj ob polnjenju nastaja močno eksplozivni plin.

Nevarnost

Nevarnost razjedanja!

• Če pride kislina v stik z očmi ali kožo, sperite z veliko količino čiste vode. Nato takoj obiščite zdravnika.
• Umazana oblačila izperite z vodo.

Polnjenje baterij

Pred zagonom stroja napolnite baterije. NEVARNOST

Nevarnost poškodb! Pri rokovanju z baterijo upoštevajte varnostne predpise. Upoštevajte navodilo za uporabo proizvajalca polnilnika.

Obvezno upoštevajte priloženo navodilo za uporabo in ravnajte v skladu z njim. Baterije polnite le z ustreznim polnilnikom. Prostore, v katerih se polnijo baterije, je potrebno dobro prezračiti, saj ob polnjenju nastaja močno eksplozivni plin.

Nevarnost

Nevarnost razjedanja. Dodajanje vode v izpraznjenem stanju baterije lahko povzroči uhajanje kisline! Pri rokovanju z baterijsko kislino nosite zaščitna očala in upoštevajte predpise, da preprečite poškodbe in uničevanje oblačil. Morebitne sledi kisline na koži ali obleki takoj sperite z veliko vode.

PREVIDNOST

Za dodajanje tekočine bateriji uporabljajte le destilirano ali razsoljeno vodo (EN 50272-T3).

Priporočljive baterije, polnilniki

	Naročniška ste-vilka
Baterijsko korito 24 V,700 Ah, (z malo vzdře-vanja)*	6.654-280.0
Polnilnik 48 V, 80 A 6.654-281.0
* Naprava potrebuje 2 bateriji

Uporaba drugih baterij in polnilnikov se ne priporoča in se sme opraviti le po posvetu z uporabniškim servisom podjetja KÄRCHER.

→ Izvlecite vtič baterije na stroju in ga spojite z vtičem polnilnika. Vtič polnilnika vtaknite v ustrezno vtičnico s 16 A, polnilnik samodejno polni. Oba pokrova motorja morata biti med polnjenjem odprta. → Opozorilo: Ko so baterije napolnjene, polnilnik najprej ločite od omrežja in nato od baterij.

Preverjanje in korigiranje količine tekočine baterije

PREVIDNOST

Obvezno upoštevajte priloženo navodilo za uporabo in ravnajte v skladu z njim.

Preverjanje polnilnega stanja baterije

- Prikaz kapacitete baterije v zelenem področju: Baterija je napolnjena. Prikaz kapacitete baterije v rumenem področju: Baterija je do polovice napolnjena. Prikaz kapacitete baterije v rdečem področju: Baterija je skoraj izpraznjena. Pometanje bo kmalu avtomatično končano. - Kontrolna lučka sveti rdeče: Baterija je izpraznjena. Pometanje se avtomatično konča (ponovni zagon pometalnih agregatov je mogoč le po polnjenju baterij). Stroj peljite direktno k polnilni postaji in se pri tem izogibajte vzponom. Napolnite baterijo.

Obratovanje

Nastavitev voznikovega sedeža

→ Potegnite ročico za nastavitev sedeža navzven. → Premaknite sedež, spustite ročico in ta se zaskoči. S premikanjem sedeža naprej in nazaj preverite, če je aretiran.

Izbira programa

1 Transportna vožnja 2 Pometanje s pometalnim valjem 3 Pometanje s pometalnim valjem in stranskim omelom

Zagon stroja

Opozorilo: Naprava je opremljena s sedežnim kontaktnim stikalom. Ob zapuščanju voznikovega sedeža se stroj izklopi.

Vsedite se na voznikov sedež. Izbirno stikalo za smer vožnje namestite v srednji položaj. Blokirajte fiksirno zavoro. Ključ za vžig vtaknite v ključavnico. Ključ za vžig obrnite na položaj I. Naprava je pripravljena za obratovanje. Ključ za vžig obrnite na položaj "II". Naprava je v vozni pripravljenosti. Opozorilo: Prikaz kapacitete baterije po približno 10 sekundah kaže dejansko polnilno stanje.

Vožnja stroja

Nastavljanje programskega stikala na transportno vožnjo. Pritisnite in držite zavorni pedal. Sprostite fiksirno zavoro.

Vožnja naprej

Izbirno stikalo za smer vožnje nastavite na "naprej". Počasi pritisnite vozni pedal.

Vzvratna vožnja

Nevarnost

Nevarnost poškodb! Pri vzvratni vožnji ne smete ogrožati tretjih oseb, pravočasno jih opozorite.

PREVIDNOST

Nevarnost poškodb! Izbirno stikalo za smer vožnje aktivirajte le pri zaustavljenem stroju.

→ Izbirno stikalo za smer vožnje nastavite na „vzvratno“. Počasi pritisnite vozni pedal.

Vozne lastnosti

- Z voznim pedalom lahko brezstopenjsko uravnavate hitrost vožnje. - Izogibajte se sunkovitemu pritiskanju pedala, ker se lahko poškoduje hidravlika.

Zaviranje

→ Spustite vozni pedal, stroj samodejno zavira in se zaustavi.

Opozorilo: Zaviranje se lahko okrepi s pritiskom zavornega pedala.

Prevoz ovir

Prevoz nepremičnih ovir do 70 mm:

→ počasi in previdno prevozite v smeri naprej. Prevoz nepremičnih ovir nad 70 mm: → ovire smete prevoziti le s pomočjo ustreznega odra.

Pometanje

PREVIDNOST

Ne smete pometati paketnih trakov, žic ali podobnega, ker to lahko povzroči poškodbe pometalne mehanike.

Opozorilo: Za dosego optimalnega čistilnega učinka se mora hitrost vožnje prilagoditi pogojem.

Opozorilo: Med obratovanjem je potrebno filter za prah redno čistiti.

Pometanje suhih tal

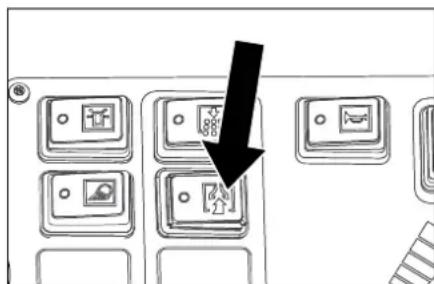

Vklopite ventilator.

→ Pri čiščenju površin programsko stikalo obrnite na pometanje s pometalnim valjem. → Pri čiščenju stranskih koles programsko stikalo obrnite na pometanje s pometalnim valjem in stranskimi omeli.

Pometanje vlažnih in mokrih tal

→ Izklopite ventilator. → Pri čiščenju površin programsko stikalo obrnite na pometanje s pometalnim valjem. → Pri čiščenju stranskih koles programsko stikalo obrnite na pometanje s pometalnim valjem in stranskimi omeli.

Praznjenje zbiralnika smeti

Nevarnost

Nevarnost poškodb! Med izpraznjevanjem se v bližini ne smejo nahajati ljudje ali živila.

Nevarnost

Nevarnost zmečkanja! Nikoli ne segajte v ogrodje mehanike za praznjenje. Ne zadržujte se pod dvignjenim zbiralnikom.

Nevarnost

Nevarnost zvrtitve! Stroj mora med izpraznjevanjem stati na ravni površini.

Nastavljanje programskega stikala na transportno vožnjo. Dvignite zbiralnik smeti. Počasi zapeljite k zbiralniku. → Blokirajte fiksirno zavoro. → Odpiranje pokrova posode: Pritisnite stikalo levo in izpraznite posodo za smeti. → Zapiranje pokrova posode: Pritisnite stikalo desno (ca. 2 sekundi), dokler se ne prekucne v končni položaj. Sprostite fiksirno zavoro. Počasi odpeljite od zbiralnika. Zbiralnik smeti spustite do končnega položaja.

Izklop stroja

Pritisnite in držite zavorni pedal. → Blokirajte fiksirno zavoro. Ključ za vžig obrnite na "0" in ga izvlecite.

Transport

NEVARNOST

Nevarnost poškodbe in škode! Pri transportu upoštevajte težo naprave.

Ključ za vžig obrnite na "0" in ga izvlecite. → Blokirajte fiksirno zavoro. → Napravo zavarujte na točkah pritrditve (4x) z napenjalnimi pasovi, vrvmi ali verigami. Kolesa zavarujte z zagozdami. → Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Shranjevanje stroja

NEVARNOST

Nevarnost poškodbe in škode! Pri shranjevanju upoštevajte težo naprave.

Mirovanje naprave

Če stroj za pometanje dalj časa ne bo v uporabi, upoštevajte sledeče točke:

Stroj za pometanje postavite na ravno površino. Nastavljanje programskega stikala na transportno vožnjo. Ključ za vžig obrnite na "0" in ga izvlecite. Zavarujte ga pred kotaljenjem.

Stroj za pometanje očistite z notranje in zunanje strani. Stroj pospravite na zaščiteno in suho mesto. Izvlecite vtič baterije na stroju. Baterijo napolnite in jo ca. vsaka 2 meseca dopolnite.

Vzdrževanje

Splošna navodila

PREVIDNOST

Nevarnost poškodb!

Pred čiščenjem in vzdrževanjem aparata, zamenjavo delov ali preklopom na drugo funkcijo je potrebno aparat izklopiti, izvleči ključ in izvleči baterijski vtič oz. odklopiti baterijo. Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi pomembnimi varnostnimi predpisi. Industrijsko koriščene naprave podlegajo varnostnemu preizkusu po VDE 0701. Stroj za pometanje postavite na ravno površino. Ključ za vžig obrnite na "0" in ga izvlecite. Blokirajte fiksirno zavoro.

Čiščenje

PREVIDNOST

Nevarnost poškodb! Čiščenje stroja se ne sme opravljati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost kratkih stikov ali drugih poškodb).

Opozorilo: Ne uporabljajte agresivnih čistilnih sredstev.

Intervali vzdrževanja

Opozorilo: Števec obratovalnih ur nakazuje trenutek intervalov vzdrževanja.

Vzdrževanje s strani stranke

Opozorilo: Vsa servisna in vzdrževalna dela mora izvajati kvalificiran strokovnjak. Po potrebi lahko vedno pokličete strokovnega trgovca podjetja Karcher.

Dnevno vzdrževanje:

Preverite obrabo in morebiti zvite trakove na pometalnem valju in stranskem omelu. Preverite funkcije vseh upravljalnih elementov. Stroj preglejte glede poškodb.

Tedensko vzdrževanje:

Očistite hladilnik hidravličnega olja. Preverite hidravliko. Preverite nivo hidravličnega olja.

Preverite stanje zavorne tekočine. Preverite obrabo tesnilnih letev, po potrebi jih zamenjajte. Preverite in namažite pokrov posode.

Vzdrževanje glede na obrabo:

Zamenjajte tesnilne letve. Nastavite oz. zamenjajte stranska tesnila. Zamenjajte pometalni valj. Zamenjajte stransko omelo.

Opozorilo: Opis glejte v poglavju Vzdrževanje.

Vzdrževanje s strani uporabniškega servisa

Vzdrževanje vsakih 50 obratovalnih ur

Prva inspekcija naj se opravi v skladu s servisno knjižico.

Vzdrževanje vsakih 250 obratovalnih ur:

→ Inspekcija naj se opravi v skladu s servisno knjižico.

Opozorilo: Za ohranjanje garancijskih zahtevkov mora pooblaščeni uporabniški servis podjetja Karcher med garancijsko dobo izvesti vsa servisna in vzdrževalna dela v skladu z vzdrževalno knjižico.

Vzdrževanje

Priprava:

Stroj za pometanje postavite na ravno površino. Ključ za vžig obrnite na "0" in ga izvlecite. → Blokirajte fiksirno zavoro.

Splošna varnostna navodila

NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiralniku smeti vedno uporabite varnostni drog.

1 Držalo varnostnega droga

2 Varnostni drog

Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano).

Menjava baterij

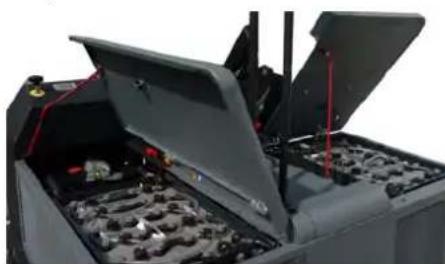

Baterije se lahko zamenjajo le v kompletu. Menjavo sme opraviti le usposobljen strokovnjak.

Zaradi velike teže (545 kg po paketu baterij) je treba menjavo opraviti z žerjavom.

→ Pri demontiranju baterije je treba paziti na to, da se najprej odklopi vodnik minus pola. → Žico žerjava pritrdite na 4 rinke kompleta baterij in previdno dvignite baterije. Opozorilo: Predhodno odstranite stranske pokrove.

Preverjanje pometalnega valja

Ključ za vžig obrnite na položaj „I". Zbiralnik smeti dvignite do končnega položaja. Ključ za vžig obrnite na položaj 0. → Blokirajte fiksirno zavoro. → Uporabite varnostni drog za visoko praznjenje. → S pometalnega valja odstranite trakove ali vrvice. → Izvlecite varnostni drog. Ključ za vžig vtaknite v ključavnico. Ključ za vžig obrnite na položaj „I". Zbiralnik smeti spustite do končnega položaja. → Ugasnite motor.

Zamenjava pometalnega valja

Vstavite nov pometalni valj. Zareze pometalnega valja morajo biti nataknjene na utore nasproti ležeče nihalke.

Opozorilo: Po vgradnji novega pometalnega valja je potrebno površino pometanja na novo nastaviti.

Preverjanje in nastavljanje površine pometanja pometalnega valja

Preverite pritisk v gumah. Izklopite sesalni ventilator. → Stroj za pometanje zapeljite na ravno in gladko površino, kjer zazna prah ali kredo. → Programsko stikalo obrnite na pometanje s pometalnim valjem. → Programsko stikalo nastavite na transportno vožnjo. → Napravo odpeljite naprej. Preverite ogledala za pometanje.

Preverjanje nivoja hidravličnega olja in dolivanje hidravličnega olja

OBVESTILO

Posoda za smeti ne sme biti dvignjena.

→ Odprite pokrov motorja.

1 Pritrditveni vijak nosilca pometalnega valja 2 Pometalni valj 3 Nosilec pometalnega valja 4 Stransko tesnilo nosilne pločevine 5 Stransko tesnilo

Oblika površine pometanja mora tvoriti enakomeren pravokotnik s širino 80–85 mm.

Nastavitev širine ogledala:

1 Hladilnik hidravličnega olja

2 Kontrolno okence

3 Zaporni pokrov, odprtina za polnjenje olja

4 Manometer

5 Rezervoar hidravličnega olja

6 Varovalka FU 1 (glavna varovalka)

7 Ohišje elektronike Odpiranje dovoljeno le uporabniškemu servisu.

Preverite nivo hidravličnega olja skozi opazovalno steklo.

→ Odvijte zaporni pokrov odprtine za dolivanje olja.

Očistite območje polnjenja.

Dolijte hidravlično olje.

Vrsta olja: glejte tehnične podatke

→ Privijte zaporni pokrov odprtine za dolivanje olja.

OBVESTILO

Če manometer kaže povišan tlak hidravličnega olja, mora Kärcherjev uporabniški servis filter hidravličnega olja zamenjati.

→ Blokirajte fiksirno zavoro. → Zaženite motor. Hidravliko lahko vzdržuje samo servisna služba podjetja Kärcher. Preverite tesnost vseh hidravličnih cevi in priključkov.

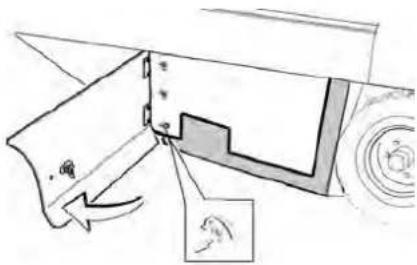

→ S ključem odprite stransko oblogo. → Krilate matice na nosilni pločevini odvijte s stranskega tesnila in snemite nosilno pločevino. Stransko tesnilo sklopite navzven. → Izvijte pritrditveni vijak nosilca pometalnega valja in nosilec zavrtite navzven. → Izvlecite pometalni valj.

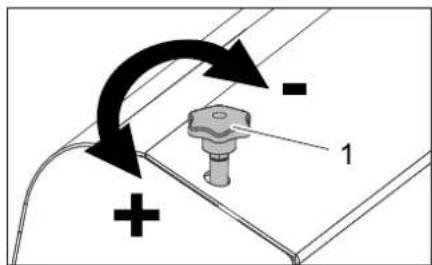

1 Nastavitveni vijak

Z nastavitvenim vijakom nastavite položaj površine pometanja. Preverite ogledala za pometanje.

Preverite in namestite ogledalo na stranskem omelu

→ Dvignite stransko omelo. → Stroja pometanje zapeljite na ravno in gladko površino, kjer zazna prah ali kredo. → Programsko stikalo obrnite na pometanje s pometalnim valjem in stranskim omelom. → Dvignite stransko omelo. → Programsko stikalo postavite na vožnjo. → Napravo odpeljite naprej. Preverite ogledala za pometanje.

Širina odlagala za pometanje naj bi bila med 40-50 mm.

Pometalno površino korigirajte z dvema nastavitvenima vijakoma. Preverite ogledala za pometanje.

Nastavljanje stranskih tesnil

Posodo za smeti privzdignite in zavarujte z varnostnim drogom.

NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiralniku smeti vedno uporabite varnostni drog. Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano).

1 Držalo varnostnega droga

2 Varnostni drog. Stransko oblogo odprite kot opisano v poglavju „Zamenjava pometalnega valja“. → Odvijte 6 krilatih matic na stranski nosilni pločevini. → Odvijte 3 matice (št. 13) na sprednji nosilni pločevini. Stransko tesnilo toliko pritisnite navzdol (podolgovata luknja), dokler razdalja do tal ne znaša 1–3 mm. Privijte nosilne pločevine. Postopek ponovite na drugi strani naprave.

Ročno čiščenje filtra za prah

Filter za prah očistite s tipko za čiščenje filtra.

Menjava filtra za prah OPOZORILO

Pred začetkom menjave filtra za prah izpraznite zbiralnik smeti. Pri delih na filtrirni napravi nosite zaščitno masko za prah. Upoštevajte varnostne predpise za ravnanje z drobnim prahom.

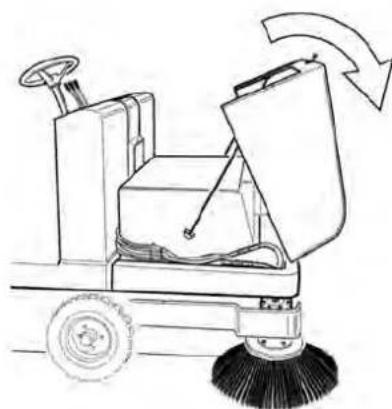

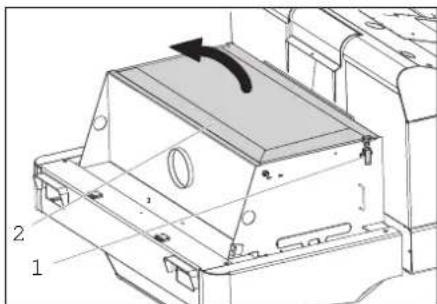

→ Odprite zapah, v ta namen izvijte vijak z zvezdastim ročajem. → Pokrov stroja sklopite naprej.

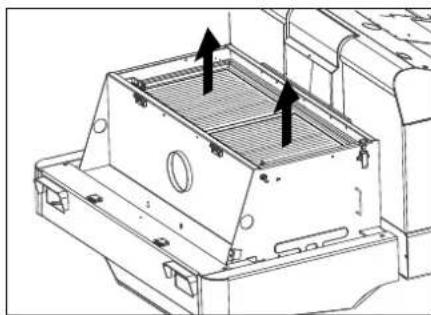

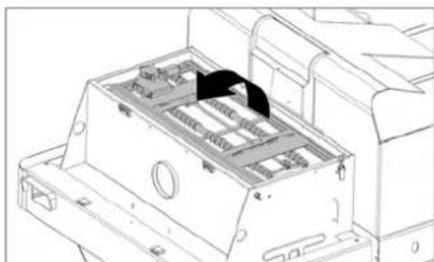

→ Odprite pokrov filtra.

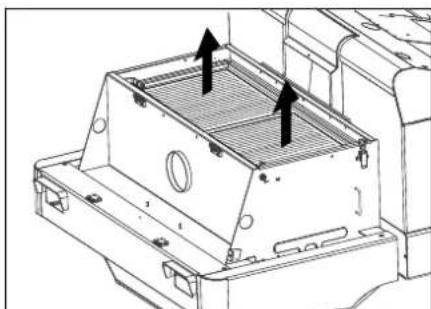

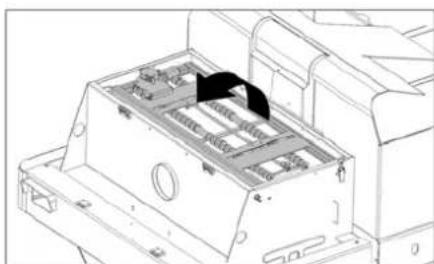

→ Otresalo filtra sklopite naprej.

Zamenjajte filter za prah. → Ponovno zaprite pokrov filtra.

Menjava žarnic žarometov (opcija)

→ Odvijte žaromet. Izvlecite žaromet in nato še vtič.

Opozorilo: Upoštevajte položaje vtiča. Razstavite žaromet. → Izvlecite ohišje žarometa in ga držite vodoravno, saj enota žarnic ni pritrjena.

→ Zaskočite zaporno streme in izvlecite žarnico. Vstavite novo žarnico. Sestavite v nasprotnem zaporedju.

Menjava žarnic smernikov (opcija)

Opozorilo: Za zamenjavo žarnic smernika odstranite steklo smernika z ohišja smernika.

Menjava varovalk

→ Odprite nosilec varovalke.

Preverite varovalke.

Zamenjajte defektne varovalke.

Opozorilo: Varovalka FU 01 (glavna varovalka) sedi na ohišju elektronike.

Varovalke FU 14, FU 15 in FU 16 se nahajajo znotraj ohišja elektronike. Pozor: Odpiranje ohišja in menjava varovalk le s strani pooblaščenega uporabniškega servisa.

FU 01 Glavna varovalka 330 A
FU 02 Se dežno kontaktno stikalo	3 A
FU 03 Voznikova kabin (Op-cija)	10 A
FU 04 Stikalo za smer vožnje 5 A
FU 05 Multifunkcijski prikaz 3 A
FU 06 Hladilnik hidravličnega olja	25 A
FU 07 Stikalo za izbiro pro-grama	15 A
FU 08 Troblja 10 A
FU 09 Osvetlitev levo 7,5 A
FU 10 Osvetlitev desno 7,5 A
FU 11 Delovna osvetlitev 10 A
FU 12 Vrteča opozorilna luč 5 A
FU 13 Sistem vibratorja 10 A
FU 14 Motor 3 A
FU 15 Napetostnik 20 A
FU 16 Kljucno stikalo 3A

Opozorilo: Uporabite le varovalke z isto varnostno vrednostjo.

Pomoč pri motnjah. Tehnični podatki.

Motnja Odprava
Stroj ne pelje ali pelje le počasi Use	edite se na voznikov sedež, sedežno kontaktno stikalo se aktivira
	Vklopite sproženo varovalko FU 1 (na ohišju elektronike)
	Npolnite ali zamenjalte baterijo
	Sprostite fiksirno zavoro
	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Piskajoc zvok v hidravliki Dolijte híd	ravlično tekočino
	Obvestite uporabniški servis podj. Kärcher
Krtace se vrtijo le počasi ali sploh ne	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Malo ali brez sesalne moči v prede lu kratač	Čišćenje filtra
	Obvestite uporabniški servis podj. Kärcher
Stroj praši Nastavljanje stransikh tesnil	tsnil
	Vklop ventilatorja
	Očistite filter za prah
	Zamenjalte tesnila filtra
	Obvestite uporabniški servis podj. Kärcher
Metle pušćajo pometene smeti Izpri	aznite zbiralnik smeti
	Očistite filter za prah
	Zamenjalte pometalni valj
	Nastavite pometalno površino
	Zamenjalte tesnilne trakov posode za smeti.
	Odstranite blokiranje pometalnega valja
	Obvestite uporabniški servis podj. Kärcher
Zbiralnik smeti se ne dvigne oz. spusti	Preverite varovalke.
	Obvestite uporabniški servis podj. Kärcher
Posoda za smeti se vrti prepočasi ali sploh ne	Obvestite uporabniški servis podj. Kärcher
Motnjve obratovanju s hidravlicno gibljivimi deli	Obvestite uporabniški servis podj. Kärcher

		KM 150/500 R Bp
Podatki o stroju
Hitrost vožnje, naprej km/h 9
Hitrost vožnje, nazaj km/h 9
Sposobnost vzpona (maks.) -- 12%
Povrsinska moč brez stranskih omel m	2/h 11000
Povrsinska moč z 1 stranskim omelom m	2/h 13800
Delovna širina brez stranskih omel mm 1200
Delovna širina z 1 stranskim omelom	mm	1500
Vrsta zašcite zašciteno proti kapljacovi vodi	-- IPX 3
Trajanje uporabe pri popolnoma napoljeni bateriji	h	4
Električna naprava
Kapaciteta baterije	V, Ah	48, 700
Skupna teža paketa baterij (naprava potrebuje 2 paketa baterij)	kg	1090
Hidrivlična naprava
Količina olja v celotni hidrivlični napravi	I	35
Količina olja v hidrivličnem rezervaarju	I	28
Tip hidravličnega olja -- HV 46
Zbiralnik smeti
Maks. višina izpraznjenja mm 1470
Volumen zbiralnika smeti l 500
Pometalni valj
Premer pometalnega valja mm 380
Širina pometalnega valja mm 1200
Št. vrtljajev 1/min 360
Pometalna povrsina mm 80
Stranska omela
Premer stranskega omela mm 600
Število vrtljajev (brezstopenjsko) 1/min 0 - 54
Popolnama gumijasti obroči
Velikost spreddaj -- 5.00-8
Velikost zadaj -- 4.00-8
Zavora
Prednja kolesa -- mehanično
Zadnje kolo -- hidrostatično
Filtrirni in sesalni sistem
Izvedba	-- Ploski naguban filter
Št. vrtljajev 1/min 2750
Filtrska površina filtra za droben prah	m²	7
Nazivni podtlak sesalnegaSYSTEMA	mbar	5
Nazivni volumski tok sesalnegaSYSTEMA	m³/h	2400
Sistem vibratorja	-- Elektromotor
Pogoji okolice
Temperatura	°C	-5 do +40
Zračna vlažnost, brez rosenja	%	0 - 90
Ugotovljene vrednosti v skladu z EN 60335-2-72
Emisija hrupa
Nivo hrupa LpA	dB(A)	74
Negotovost KpA	dB(A)	3
Nivo hrupa obobremenitviLWA + negotovost KWA	dB(A)	97
Vibracije naprave
Vrednost vibracij dlan-roka	m/s²	1,2
Sedež	m/s²	0,6
Negotovost K	m/s²	0,1
Mere in teža
Dolžina x širina x višina	mm 2442x1570x1640
Obračalni radij desno	mm 1515
Obračalni radi levo	mm 1600
Prazna teža (brez/z baterijo)	kg	1398/2690
Dopustna skupna teža	kg	3089
Dovoljena osna obremenitev spreddaj	kg	1417
Dovoljena osna obremenitev zadaj	kg	1672
Pridržana pracica do tehnici.nih spremb!

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.

Proizvod: Stroj za pometanje

Tip: 1.186-xxx

Uporabljeni usklajeni standardi:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 94

Zajamčeno: 97

Podpisniki ravnajo po navodilih in s pooblastilom.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Predvidena pogrešna uporaba

ba. HR 2

Prikladne podloge . . . . HR 2

Varnostna navodila . . . . HR 2

Varnostna navodila v zvezi z

rokovanjem . . . . HR 2

Varnostna navodila, ki se

Slika stroja za pometanje . . . . HR 4

Komandno polje . . . . . . HR 4

Funkcijske tipke . . . . . . HR 4

Indikatorji in zaslon . . . . . . SL 5

Stopalka SL 5

Pred prvo uporabo SL 5

Predvidljiva napačna uporaba

→ V nobenem primeru se ne smejo sesati/zbirati eksplozivne tekočine, vnetljivi plini, nerazredčene kisline ali topila! Sem spadajo bencin, razredčevala za barve ali kurilno olje, ker se lahko zaradi njihovega vrtinčenja in mešanja z vsesanim zrakom tvorijo eksplozivna hlapi ali eksplozivne zmesi; poleg tega aceton, nerazredčene kisline in topila, ker razjedajo materiale, uporabljene v stroju.

→ Nikoli ne sesajte/zbirajte reaktivnega kovinskega prahu (npr. aluminija, magnezija, cinka), ker ta v povezavi z močno alkalnimi in kislimi čistili tvori eksplozivne pline. Ne sesajte/zbirajte gorečih ali žarečih predmetov. → Naprava ni primerna za zbiranje snovi, nevarnih za zdravje. → Med delovanjem stroja se ne zadržujte v nevarnem območju. Delo v prostorih, kjer obstaja nevarnost eksplozije, je prepovedano. → Vožnja spremljevalnih oseb ni dovoljena. Z napravo se ne smejo potiskati/vleči ali prevažati kakršni koli predmeti.

Primerne podlage

- Asfalt - Tla industrijskih obratov - Estrih - Beton - Tlakovane površine

Varnostna navodila

Varnostna navodila za rokovanje

→ Za ohranjanje zračnih rež in sesalnih poti naprave ne smete uporabljati na nadmorski višini, večji od 2000 metrov. (Velja samo za Finsko.) Če je naprava opremljena s PVC cevjo, je ne smete uporabljati pri nizkih temperaturah okolice (nižjih od 0°C). Če imate vprašanja o svoji napravi, se obrnite na podjetje Karcher. → Pred vsako uporabo preverite, ali so stroj in njegovi delovni deli v brezhibnem stanju in varni za delo. Če stanje ni brezhibno, naprave ne smete uporabljati. → Pri uporabi naprave v nevarnih območjih (npr. na bencinskih črpalkah) je treba upoštevati ustrezne varnostne predpise. Delo v prostorih, kjer obstaja nevarnost eksplozije, je prepovedano.

NEVARNOST

Nevarnost poškodb!

Pometanje vlažne ali mokre podlage

Metenje vlažne ali mokre podlage

Isključite ventilator. Za površinsko čišćenje postavite programski prekidač na metenje valjkom. Za čišćenje bočnih rubov postavite programski prekidač na metenje valjkom in bočnim metlama.

Za vrsto olja glejte tehnične podatke.

Stavljanje uređaja izvan pogona SR 7

Uređaja preberite te originalne

Uređaj za metenje je predviđen za profesionalno čišćenje podnih površina, in sicer za naslednja področja uporabe:

■ Parkirišča, proizvodni obrati, logistična področja, hoteli, trgovine, skladišča, pločniki

Ta uređaj za metenje je namenjen metenju zapacanih notranjih in zunanjih površin. Pred uporabo preverite, ali je uređaj z vsemi deli v brezhibnem stanju in varen za delo. Če stanje ni brezhibno, ga ne smete uporabljati. Ta uređaj za metenje uporabljajte izključno v skladu z navodili v tem priročniku. Na uređaju ne smete izvajati nobenih sprememb. Uređaj je primeren samo za podlage, navedene v delovnih navodilih. Voziti se sme samo po površinah, ki so s strani podjetja ali pooblaščenih oseb dovoljene za uporabo uređaja. V osnovi velja: lahko vnetljive snovi je treba hraniti stran od uređaja (nevarnost eksplozije/požara).

Predvidljiva napačna uporaba

V nobenem primeru se ne smejo zbirati/sesati eksplozivne tekočine, vnetljivi plini, nerazredčene kisline ali topila! Sem spadajo bencin, razredčila za barve ali kurilno olje, ker se lahko z vrtinčenjem in mešanjem z vsesanim zrakom tvorijo eksplozivna hlapi ali eksplozivne zmesi; poleg tega aceton, nerazredčene kisline in topila, ker razjedajo materiale, uporabljene v uređaju.

Nikoli ne sesajte ali zbirajte reaktivne kovinske prahove (npr. aluminij, magnezij, cink), ker v kombinaciji z močno alkalnimi in kislimi čistili tvorijo eksplozivne pline. Ne zbirajte/sesajte gorečih ali žarečih predmetov. Uređaj ni primeren za zbiranje snovi, nevarnih za zdravje. Med delovanjem uređaja se ne zadržujte v nevarnem območju. Prepovedano je delo v prostorih, kjer obstaja nevarnost eksplozije. Prevoz spremljevalnih oseb ni dovoljen. Uređaj se ne sme uporabljati za potiskanje/vlečenje ali prevoz kakršnih koli predmetov.

Primerne podlage

- Asfalt - Podi industrijskih obratov - Estrih - Beton - Tlakovane površine

Varnostna opozorila

Varnostna opozorila v zvezi z rokovanjem

Sigurnosne napomene vezane za rukovanje

Za održavanje vazduha i puzajućeg pomaka, uređaj ne sme da se koristi na visini iznad 2000 metara iznad standardne nule. (Važi samo za Finsku) Ako je uređaj opremljen crevnim vodom od PVC-a, uređaj ne sme da se koristi pri niskim temperaturama okoline (ispod 0°C). Ako imate pitanja u vezi uređaja, obratite se kompaniji Kärcher. Pre upotrebe proverite da li je uređaj sa svojim radnim komponentama u ispravnom stanju i siguran za rad. Ako stanje nije besprekorno, ne sme se upotrebljavati. Pri upotrebi uređaja u opasnim područjima (npr. na benzinskim stanicama) treba se pridržavati odgovarajućih sigurnosnih propisa. Zabranjen je rad u prostorijama u kojima preti opasnost od eksplozija.

OPASNOST

Opasnost od povreda!

Uređaj se u zonama u kojima postoji opasnost od povređivanja rukovaoca padajućim predmetima ne sme koristiti bez adekvatnog zaštitnog krova. Rukovalac mora da upotrebljava uređaj u skladu sa njegovom namenom. Mora voditi računa o lokalnim uslovima, a pri radu uređajem mora se paziti na druge osobe, posebno decu.

Moraju se uvažavati propisi, pravila i odredbe koji važe za motorna vozila. Rukovalac se pre početka radova mora uveriti da su sve zaštitne naprave postavljene propisno i da su ispravne. Rukovalac uređaja je odgovoran za eventualne slučajeve nesreća kojima su pogođene druge osobe ili njihova imovina. Rukovalac mora da nosi usku odeću. Nosite čvrstu obuću i izbegavajte odeću koja nije uz telo. Pre pokretanja uređaja prekontrolišite okolinu (npr. ima li dece). Pobrinite se za dobru preglednost! Uređaj se za vreme rada motora nikada ne sme ostaviti bez nadzora. Vozač sme da napusti uređaj tek nakon što je isključio motor, osigurao uređaj od nehotičnog pokretanja i izvukao ključ. Neovlašćeno korišćenje uređaja treba sprečiti izvlačenjem ključa. Uređaj smeju da koriste samo lica koja su upućena u rukovanje njime i koja mogu dokazati sposobnosti za posluživanje i ovlašćena su za njegovu upotrebu. Ovaj uređaj nije predviđen da njime rukuju osobe (uključujući i decu) sa smanjenim fizičkim, senzornim ili mentalnim mogućnostima opažanja ili s ograničenim iskustvom i znanjem, osim ukoliko ih lice koje je za njih odgovorno ne nadgleda ili upućuje u rad s uređajem. Deca se moraju nadgledati kako bi se sprečilo da se igraju s uređajem.

OPREZ

Za vrstu ulja pogledajte tehničke podatke

Zavijte poklopac otvora za ulivanje ulja.

SAVET

Ako manometar pokaže povišeni pritisak hidrauličkog ulja, onda servisna služba preduzeća Kärcher treba da zameni filter za hidrauličko ulje.

Provera hidrauličkog sklopa

Zakočite pozicionu kočnicu. Pokrenite motor.

Održavanje hidrauličkog sklopa sprovodi isključivo servisna služba preduzeća Kärcher.

Proverite zaptivenost svih hidrauličkih creva i priključaka.

Provera valjka za metenje

→ Okrenite kontaktni ključ v položaj "I". → Dvignite posodo za umazanijo v skrajni položaj. → Kontaktni ključ obrnite v položaj 0. Zategnite parkirno zavoro. → Uporabite varnostni vzvod za praznjenje na višini. → Odstranite trake ali zanke z valja za pometanje. → Izvlecite varnostni vzvod. → Vstavite kontaktni ključ v kontaktno ključavnico. → Obrnite kontaktni ključ v položaj "I". Spustite posodo za umazanijo v skrajni položaj. → Izključite motor.

Zamenjava valja za pometanje

1 Pritrdilni vijak nosilca valja za pometanje 2 Valj za pometanje 3 Nosilec valja za pometanje 4 Pločevinasti držač bočnega tesnila 5 Bočno tesnilo

S ključem odprite bočno oblogo. → Odvijte krilne matice na pločevinastem držaču bočnega tesnila in snemite pločevinasti držač. Bočno tesnilo preklopite navzven. → Odvijte pritrdilni vijak nosilca valja za pometanje in zavrtite nosilec navzven. Izvlecite valj za pometanje.

Položaj vgradnje valja za pometanje v smeri vožnje (pogled od zgoraj)

Opomba: Pri vgradnji novega valja za pometanje pazite na položaj garniture ščetin.

Vgradite nov valj za pometanje. Utori valja za pometanje morajo biti nameščeni na izbokline nasprotnih nosilcev.

Opomba: Po vgradnji novega valja za pometanje je treba ponovno nastaviti profil pometanja.

Preverjanje in nastavljanje profila pometanja valja za pometanje

Preverite tlak v pnevmatikah. → Izključite sesalni ventilator. Napravo za pometanje odpeljite na ravno in gladko površino, ki je vidno prekrita s prahom ali zdrobljeno kredo. Programsko stikalo nastavite na pometanje z valji. → Programsko stikalo nastavite v položaj za vožnjo. Premaknite napravo tako, da se peljete nazaj. Preverite profil pometanja.

Pometena površina mora imeti obliko pravilnega pravokotnika širine med 80 in 85 mm.

Nastavitev širine profila pometanja:

→ Zamenjajte filter za prah. Zaprite pokrov filtra.

Zamenjava žarnice (opcija)

→ Odstranite pokrov. → Odstranite pokrov in odklopite kontakte.
