KÄYTTÖOHJE KM 150500 R Bp Pack Kärcher

0,1 Mått och vikt Längd x Bredd x Höjd mm 2442x1570x1640 Vändningsradie höger mm 1515 Vändningsradie vänster mm 1600 Vikt (med/utan batteri) kg 1398/2690 Tillåten totalvikt kg 3089 Tillåten axelbelastning fram kg 1417 Tillåten axelbelastning bak kg 1672 Med reservation för tekniska ändringar! 123SV- 12 Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstäm- melseförklaring ogiltig. Undertecknande agerar på uppdrag av och med styrelsens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/09/01 EU-försäkran om överensstämmelse Produkt: Sopmaskin Typ: 1.186-xxx Tillämpliga EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Tillämpade harmoniserade normer EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Tillämpad metod för överensstämmel- sevärdering 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) Upmätt: 94 Garanterad: 97 Chairman of the Board of Management Director Regulatory Affairs & Certification 124 SV- 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyjäliikkee- seen. – Laitteeseen kiinnitetyt varoitus- ja opas- tuskilvet antavat tärkeitä ohjeita turval- lista käyttöä varten. – Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä tur- vallisuus- ja tapaturmantorjuntamäärä- yksiä. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. VAARA Vaaratilanteiden eliminoimiseksi, vain val- tuutettu asiakaspalvelupiste saa korjata ko- neen ja vaihtaa sen varaosat. – Vain sellaisten lisävarusteiden ja vara- osien käyttö on sallittua, jotka valmista- ja on hyväksynyt. Alkuperäiset lisäva- rusteet ja varaosat takaavat, että laitet- ta voidaan käyttää turvallisesti ja häiri- öttömästi. – Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto. VAARA Varoittaa välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan. 몇 VAROITUS Varoittaa mahdollisesti vaarallisesta tilan- teesta, joka voi aiheuttaa vakavan ruumiin- vamman tai voi johtaa kuolemaan. 몇 VARO Viittaus mahdollisesti vaaralliseen tilantee- seen, joka voi aiheuttaa lievän ruumiinvam- man tai aineellisia vahinkoja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. Yleisiä ohjeita . . . . . . . . . . . . . FI 1 Ympäristönsuojelu . . . . . FI 1 Takuu . . . . . . . . . . . . . . . FI 1 Varusteet ja varaosat . . . FI 1 Käyttöohjeessa esiintyvät symbolit . . . . . . . . . . . . . FI 1 Laitteessa olevat symbolit FI 1 Käyttötarkoitus. . . . . . . . . . . . . FI 2 Ennakoitavissa oleva vir- heellinen käyttö . . . . . . . FI 2 Sopivat päällysteet. . . . . FI 2 Turvaohjeet . . . . . . . . . . . . . . . FI 2 Käyttöä koskevia turvaohjei- ta . . . . . . . . . . . . . . . . . . FI 2 Turvaohjeet ajokäytölle . FI 2 Turvaohjeita akkukäyttöisil- le laitteille . . . . . . . . . . . . FI 2 Korkeatyhjennyksellä varus- tetut laitteet . . . . . . . . . . FI 3 Ajajan suojakatolla varuste- tut laitteet . . . . . . . . . . . . FI 3 Turvaohjeet laitteen kuljetta- miseen . . . . . . . . . . . . . . FI 3 Turvaohjeet hoitoa ja huol- toa varten. . . . . . . . . . . . FI 3 Toiminta . . . . . . . . . . . . . . . . . . FI 3 Purkuohjeet . . . . . . . . . . . . . . . FI 3 Ohjaus- ja käyttölaitteet. . . . . . FI 4 Kuva: Lakaisukone. . . . . FI 4 Ohjauspaneeli . . . . . . . . FI 4 Toimintopainikkeet . . . . . FI 4 Merkkivalot ja monitoimi- näyttö . . . . . . . . . . . . . . . FI 5 Polkimet . . . . . . . . . . . . . FI 5 Ennen käyttöönottoa . . . . . . . . FI 5 Seisontajarrun lukitus/va- pautus . . . . . . . . . . . . . . FI 5 Lakaisukoneen liikuttaminen ilman omaa käyttöä . . . . FI 5 Lakaisukoneen liikuttaminen omalla käytöllä . . . . . . . . FI 5 Käyttöönotto . . . . . . . . . . . . . . FI 5 Yleisiä ohjeita. . . . . . . . . FI 5 Tarkastus- ja huoltotyöt . FI 5 Ennen käyttöönottoa . . . . . . . . FI 5 Akkua koskevat turvaohjeet FI 5 Akkujen lataus . . . . . . . . FI 5 Käyttö . . . . . . . . . . . . . . . . . . . FI 6 Kuljettajan istuimen säätö FI 6 Ohjelmien valinta . . . . . . FI 6 Laitteen käynnistys . . . . FI 6 Laitteen ajaminen. . . . . . FI 6 Lakaisukäyttö. . . . . . . . . FI 6 Roskasäiliön tyhjennys . FI 6 Laitteen kytkeminen pois päältä . . . . . . . . . . . . . . . FI 7 Kuljetus . . . . . . . . . . . . . . . . . . FI 7 Säilytys . . . . . . . . . . . . . . . . . . FI 7 Seisonta-aika. . . . . . . . . . . . . . FI 7 Hoito ja huolto . . . . . . . . . . . . . FI 7 Yleisiä ohjeita. . . . . . . . . FI 7 Puhdistaminen . . . . . . . . FI 7 Huoltovälit . . . . . . . . . . . FI 7 Huoltotoimenpiteet. . . . . FI 7 Häiriöapu . . . . . . . . . . . . . . . . . FI

EY-vaatimustenmukaisuusva- kuutus . . . . . . . . . . . . . . . . . . . FI

Yleisiä ohjeita Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toimi- ta ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätyk- seen. Tästä syystä, toimita van- hat laitteet vastaaviin keräilylai- toksiin. Akkuja, öljyjä, polttoaineita ja muita vas- taavia aineita ei saa päästää ympäristöön. Hävitä nämä aineet asianmukaisten keräi- lyjärjestelmien kautta. Takuu Varusteet ja varaosat Käyttöohjeessa esiintyvät symbolit Laitteessa olevat symbolit Kuuma pinta aiheuttaa palamisvaaran! Anna pa- koputken jäähtyä ennen sen parissa työskentelyä. Käytä aina tarkoitukseen soveltuvia käsineitä käyt- täessäsi laitetta. Ajoneuvon liikkuvien osi- en väliin joutumisen aihe- uttama puristuksiinjää- misvaara. Liikkuvien osien aiheutta- ma loukkaantumisvaara. Älä kurota sisään. Palovaara. Älä imuroi mi- tään palavia tai hehkuvia kohteita. Kiinnike nostoketjulle / nostopiste Tunkin asetuskohdat Ajoalustan maks. kalte- vuus, kun ajetaan roska- säiliön ollessa nostettuna ylös. Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 12%. 125FI- 2 Lakaisukone on tarkoitettu ammattimai- seen lattia-/maapohjapintojen puhdistami- seen ja esim. seuraaville käyttöalueille: Parkkipaikat Tuotantolaitokset Logistiikka-alueet Hotellit Vähittäiskaupat Varastoalueet Jalkakäytävät – Tämä lakaisukone on tarkoitettu sisä- ja ulkoalueiden likaantuneiden pintojen la- kaisemiseen. – Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. – Käytä lakaisukonetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti. – Laitetta ei saa muuttaa. – Laite soveltuu vain käyttöohjeessa mai- nittuja päällysteitä varten. – Ajo on sallittu vain yrittäjän tai hänen valtuutettunsa koneen käyttöön va- paaksi annetuilla pinnoilla. – Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tu- lipalovaara). Älä koskaan lakaise/ime räjähdysherk- kiä nesteitä, palavia kaasuja sekä lai- mentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, väriohennusai- neet, tai polttoöljy, jotka voivat muodos- taa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuil- man kanssa, lisäksi asetoni, laimenta- mattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materi- aaleja. Älä koskaan lakaise/imuroi voimak- kaasti alkaalisten ja happamien puhdis- tusaineiden kanssa reagoivia metallipö- lyjä (esim. alumiini, magnesium, sinkki), ne muodostavat räjähtäviä kaasuja. Älä lakaise/ime mitään palavaa tai heh- kuvaa. Laite ei sovellu terveydelle vaarallisten aineiden poislakaisemiseen. Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kiel- letty. Laitteessa ei saa kuljettaa muita henki- löitä käyttäjän lisäksi. Esineiden työntäminen/vetäminen tai kuljettaminen tämän laitteen avulla ei ole sallittua. – Asfaltti – Teollisuuslattia – Pinnoittamaton lattia – Betoni – Kivilaatta Ilma- ja pintavälien noudattamiseksi lai- tetta ei saa käyttää yli 2000 metriä me- renpinnan yläpuolella. (Koskee vain Suomea) Jos laitteeseen kuuluu PVC-letkulinja, laitetta ei saa asentaa matalassa ympäristön lämpöti- lassa (alle 0°C). Mikäli teillä on laittees- ta kysyttävää, olkaa hyvä ja kääntykää Kärcherin puoleen. Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kiel- letty. VAARA Loukkaantumisvaara! Älä käytä laitetta ilman putoavilta esi- neiltä suojaavaa suojakatosta sellaisilla alueilla, joilla on mahdollista, että käyt- täjään voi osua putoavia esineitä. Käyttäjän on käytettävä laitetta tarkoi- tuksenmukaisesti. Käyttäjän on huomi- oitava paikalliset olosuhteet ja työsken- nellessään laitteella kiinnitettävä huo- miota muihin henkilöihin, erityisesti lap- siin. Laitetta käytettäessä on noudatettava ajoneuvoja koskevia moottoriajoneuvo- ja koskevia ohjeita, säännöksiä ja lake- ja. Käyttäjän tulee töiden aloittamista var- mistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat. Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista. Käytä tiukkaa vaatetusta. Käytä kunnol- lisia jalkineita ja vältä väljää vaatetusta. Tarkasta lähialue ennen liikkeelle läh- töä (esim. lapsia). Huomioi riittävä nä- kyvyys! Älä koskaan jätä laitetta ilman valvon- taa, jos moottori on käynnissä. Käyttäjä saa poistua koneesta vasta, kun moot- tori on sammutettu, kone on varmistettu tahattoman liikkumisen varalta ja avain on poistettu virtalukosta. Jotta laitetta ei käytettäisi luvattomasti, poista aina avain virtalukosta. Laitetta saa käyttää vain sellainen hen- kilö, joka on perehtynyt laitteen käsitte- lyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän oltava valtuutettu kyseisen laitteen käyttöön. Laitetta eivät saa käyttää sellaiset hen- kilöt (lapset mukaan lukien), joilla on ra- joittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/ tai tietoa, paitsi jos heidän turvallisuu- destaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämi- seen tarvittavat ohjeet. Lapsia on valvottava sen varmistami- seksi, että he eivät leiki laitteella. VARO Vaurioitumisvaara! Älä lakaise sisään hih- noja, naruja tai lankoja, koska ne voivat kie- toutua lakaisutelan ympärille. VAARA Loukkaantumisvaara! Maapohjan kanta- vuus on varmistettava ennen sille ajamista. VAARA Onnettomuusvaara, loukkaantumisvaara! Kaatumisvaara suurissa nousuissa. – Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 12%. Kaatumisvaara nopeassa kaarreajossa (erityisesti vasemmalle käännyttäessä). – Aja kaarteissa hitaasti. Kaatumisvaara epästabiililla alustalla. – Laitetta on liikutettava ainoastaan kiin- teällä alustalla. Kaatumisvaara liian suurissa sivunousuis- sa. – Poikittain ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10 %. Huomautus: Takuu on voimassa ainoas- taan käytettäessä Kärcherin suosittelemia akkuja ja latauslaitteita. – Akun valmistajan käyttöohjeita on eh- dottomasti noudatettava. Huomioi ak- kujen käsittelyssä laissa annettuja suo- situksia. Huomio pyörivä harja (huomioi pyörimissuunta). Varoitus vaarallisesta sähköjännitteestä! Huomioi ohje! Ohjaa hitaasti! Lue käyttöohjeet ja toimi niiden mukaisesti! Vaurioitumisvaara! Älä pese pölysuodatin. Käyttötarkoitus Ennakoitavissa oleva virheellinen käyttö Sopivat päällysteet Turvaohjeet Käyttöä koskevia turvaohjeita Turvaohjeet ajokäytölle Turvaohjeita akkukäyttöisille laitteille 126 FI- 3 – Älä koskaan jätä tyhjää akkua lataa- mattomaksi, vaan lataa se uudelleen mahdollisimman pian. – Pidä akku puhtaana ja kuivana vält- tääksesi virtavuotoja. Suojaa akku epä- puhtauksilta, kuten esim. metallipölyltä. – Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaa- ra. – Älä koskaan tupakoi, käsittele avotulta tai kipinää aiheuttavia laitteita akun lä- heisyydessä tai tilassa, jossa lataat ak- kua. Räjähdysvaara. – Älä kosketa kuumia osia, kuten esim. käyttömoottoria (palovammavaara). – Käsittele akkuhappoa varovasti. Nou- data vastaavia turvaohjeita! – Käytetyt akut on hävitettävä EU-direktii- vin 91/157 ETY mukaisesti. VAARA Loukkaantumisvaara! Korkeatyhjennyksen yhteydessä roska- säiliö on nostettava kokonaan ylös ja varmistettava. Tee varmistus vain vaara-alueen ulko- puolelta. HUOMAUTUS Ohjaamon suojakatto (valinnainen) suojaa suuremmilta putoavilta esineiltä. Mutta ne eivät suojaa katolleen pyörähtäessä! Tarkasta päivittäin, onko suojakatossa vaurioita. Jos suojakatossa, edes yksittäisissä elementeissä, on vaurioita, koko suoja- katto tulee vaihtaa. Suojakattoon ei saa tehdä minkäänlai- sia muutoksia eikä myöskään liittää muita kuin Kärcherin sallimia element- tejä, rakenneosia ja rakenneryhmiä, sil- lä se rajoittaa suojakaton toimintaa. Huomioi laitteen tyhjäpaino (kuljetus- paino) perävaunuissa tai ajoneuvoissa kuljetettaessa. Kun laitetta halutaan siirtää, akkupisto- ke on irrotettava ja laite kiinnitettävä tiu- kasti. Laitteesta on sammutettava virta ja vir- ta-avain on poistettava virtalukosta en- nen laitteen huoltamista ja puhdistamis- ta, osien vaihtamista sekä muuntamista toisenlaista toimintaa varten. Laitteilla, joissa on käyttövoima-akku, akku on irrotettava laitteen sähköjärjes- telmästä akkupistokkeesta kaikkien huolto- ja kunnossapitotöiden ajaksi. Akku on kytkettävä irti ennen sähkölait- teisiin kohdistuvien töiden suorittamis- ta. Tämän tehdäksesi irrota ensin miinus- napa, sitten plusnapa. Takaisin kiinnittäminen tehdään kään- teisessä järjestyksessä. Ensin kiinnite- tään plusnapa, sitten miinusnapa. Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oi- kosulkuvaara tai muu vaurioitumisvaa- ra). Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai ky- seisen alan ammattihenkilöt, jotka tun- tevat voimassaolevat turvallisuussää- dökset. Noudata ammattikäytössä olevien, siir- rettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä. Käytä aina tarkoitukseen soveltuvia kä- sineitä työskennellelläsi laitteella. Lakaisukone toimii sisäänheittoperiaatteel- la. – Pyörivä lakaisutela heittää lian suoraan roskasäiliöön. – Sivuharja puhdistaa lakaisupinnan nur- kat ja reunat ja siirtää lian lakaisutelan kulkuradalle. – Imupuhallin imuroi hienopölyn pölysuo- dattimeen. Vaara Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino! Älä käytä trukkia. Käytä lastaamiseen/purkamiseen so- veltuvaa ramppia tai nosturia! Huomioi ramppia käytettäessä: Maavara 70 mm. Jos laite on toimitettu kuormalavan päällä, mukana olevista laudoista tulee rakentaa alasajoramppi. Ohjeet rampin tekemiseen ovat sivulla 2 (kansilehden sisäpuolella). Tärkeä huomautus: jokainen lauta pi- tää kiinnittää paikalleen 2 ruuvilla. Korkeatyhjennyksellä varustetut laitteet Ajajan suojakatolla varustetut laitteet Turvaohjeet laitteen kuljettamiseen Turvaohjeet hoitoa ja huoltoa varten Toiminta Purkuohjeet Paino (ilman akkuja) 1398 kg* Paino (akkujen kanssa) 2690 kg*

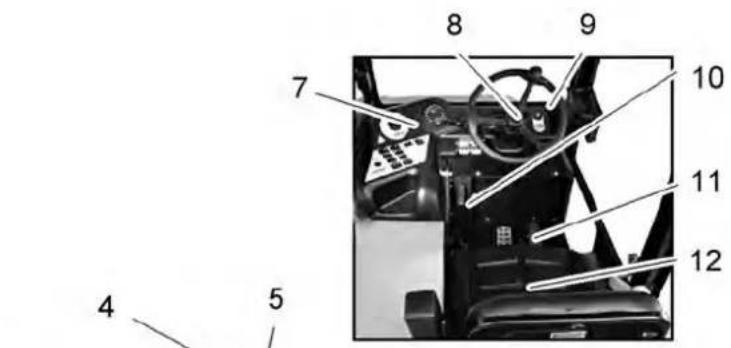

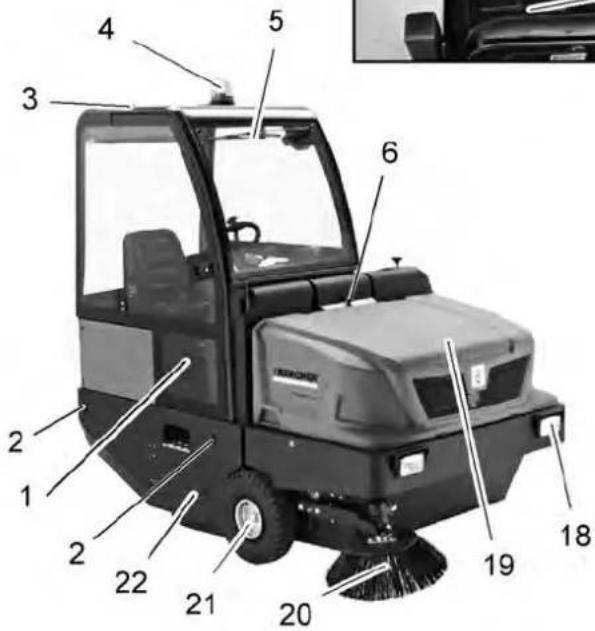

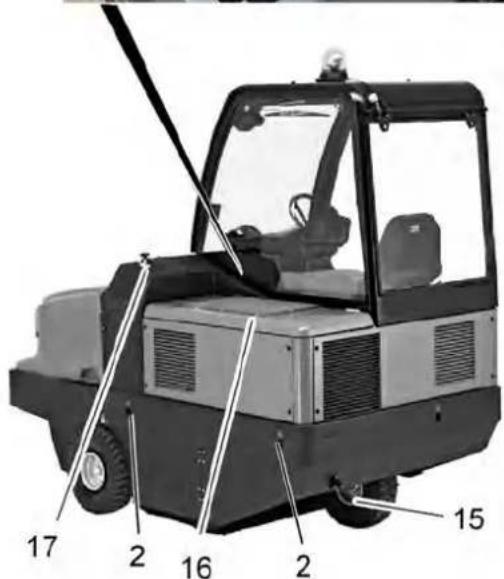

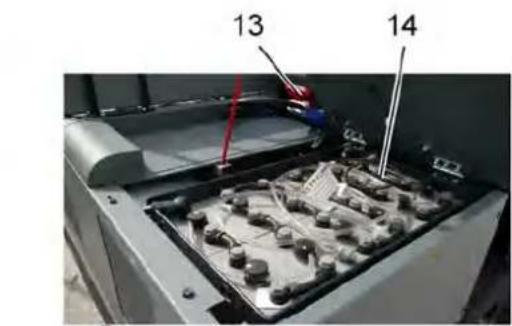

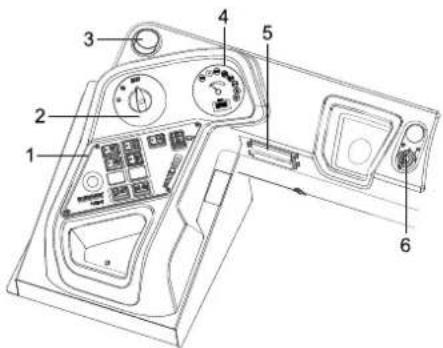

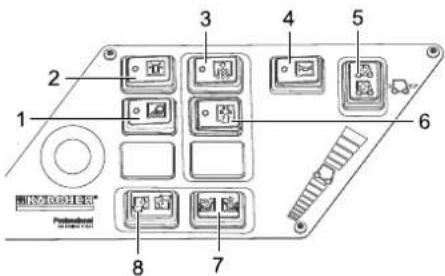

• Paino on vielä suurempi, jos lisävaruste- sarjoja on asennettuna. 127FI- 4 1 Hytin ovi (valinnainen) 2 Kiinnityspisteet (4x) 3 Suojakatto (valinnainen) 4 Pyörivä varoitusvilkku 5 Tuulilasinpyyhin (valinnainen) 6 Laitekannen lukitus 7 Ohjauspaneeli 8 Ohjauspyörä 9 Virtalukko 10 Seisontajarru 11 Polkimet 12 Istuin (istuinkontaktikytkimellä) 13 Akkupistoke 14 Akkusarja 2 x 24 V 15 Takapyörä 16 Moottoripeite 17 Lakaisutelan säätö 18 Valaistuslaitteisto (valinnainen) 19 Roskasäiliö 20 Sivuharjat 21 Etupyörä 22 Pääsy lakaisutelaan 1 Toimintopainikkeet 2 Ohjelmakytkin 3 Tuuletusaukko (valinnainen) 4 Monitoiminäyttö 5 Sulakerasia 6 Virtalukko 1 Käynnistysavain – Asento 0: Moottorin sammutus – Asento 1: Sytytys päällä – Asento 2: Moottorin käynnistys 1 Työvalaistus päälle/pois päältä 2 Pyörivä varoitusvilkku päälle/pois pääl-

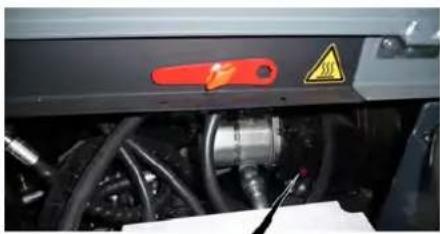

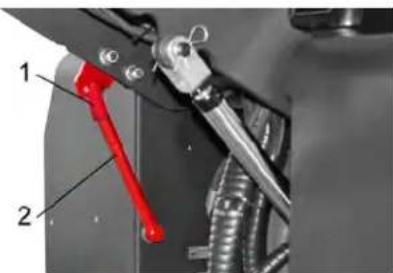

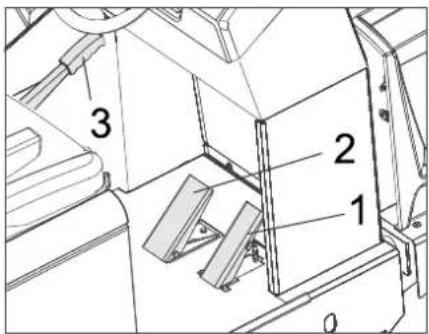

3 Suodattimen puhdistus 4 Äänitorvi 5 Ajosuunnan valintakytkin 6 Imupuhallin 7 Säiliökannen avaaminen/sulkeminen 8 Roskasäiliön nosto/lasku Ohjaus- ja käyttölaitteet Kuva: Lakaisukone Ohjauspaneeli Virtalukko Toimintopainikkeet 128 FI- 5 1 Akukapasiteetti 2 Aku valvontavalo 3 Toimintatilan ilmaisin 4 Pysäköintivalon merkkivalo 5 Merkkivalo (ei liitetty) 6 Lähivalon merkkivalo 7 Merkkivalo (ei liitetty) 8 Merkkivalo ajosuunta eteenpäin 9 Merkkivalo ajosuunta taaksepäin 10 Käyttötuntilaskin 1 Ajopoljin 2 Jarrupoljin 3 Seisontajarru Seisontajarrun vapautus, pidä tällöin jarrupoljin painettuna. Seisontajarrun lukitus, pidä tällöin jarru- poljin painettuna. Avaa moottoripeite. Käännä hydraulipumpun vapaakäynti- vipua (punainen) 180°-astetta vastapäi- vään. Käytä erityistyökalua. HUOMAUTUS Erityistyökalu (punainen ruuvitaltta) on pi- dikkeessään ajoneuvon rungossa vapaa- käyntivivun vieressä. VARO Älä siirrä lakaisukonetta pitempiä matkoja ilman omaa käyttövoimaa eikä nopeammin kuin 10 km/h. Siirtämisen jälkeen, kierrä vapaakäynti- vipu takaisin alkuperäiseen asentoon. Jos hydrauliikkapumpun vapaakäyntivi- pu avattiin koneen siirtämiseksi, vipu on tämän jälkeen kierrettävä takaisin myö- täpäivään vasteeseen asti. Käytä erityistyökalua. Pysäytä lakaisukone tasaiselle pinnal- le. Vedä virta-avain pois. Lukitse seisontajarru. Tarkasta akun lataustila, lataa tarvitta- essa (katso lukua "Akun lataaminen"). Tarkasta, ovatko lakaisutela ja sivuhar- ja kuluneita ja onko niihin takertunut nauhoja. Tarkasta, onko pyöriin kietoutunut nau- hoja. Tarkasta kaikkien ohjauselementtien toiminto. Tarkasta laite mahdollisten vahingoittu- mien varalta. Puhdista pölynsuodatin painamalla suodatinpuhdistus-painiketta. Huomautus: Kuvaus, katso lukua Hoito ja huolto. Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset: Vaara Räjähdysvaara! Älä laita työkaluja tai vas- taavia akun päälle, ts. ei napojen eikä ken- noliitosten päälle. Vaara Loukkaantumisvaara! Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkuun koh- distuvat työt. Vaara Palo- ja räjähdysvaara! – Tupakointi ja avotulen käyttö ovat kiel- lettyjä. – Tilojen, joissa akkuja ladataan, on olta- va kunnolla läpituuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja. Vaara Syöpymisvaara! – Huuhtele happoruiskeet silmistä tai iholta runsaalla puhtaalla vedellä. – Mene sen jälkeen välittömästi lääkärin hoidettavaksi. – Pese happoruiskeen saaneet vaatteet vedellä. Lataa akut ennen laitteen käyttöön ottamis- ta. VAARA Loukkaantumisvaara! Noudata turvalli- suusmääräyksiä akkujen käsittelyssä. Noudata latauslaitteen valmistajan käyttö- ohjetta. Huomioi mukana oleva akkuvalmistajan käyttöohje ja toimi ohjeen mukaisesti. Lataa akkuja vain soveltuvalla latauslait- teella. Tilojen, joissa akkuja ladataan, on oltava kunnolla läpituuletetut, koska akkuja ladat- taessa kehittyy räjähtäviä kaasuja. Vaara Syöpymisvaara. Veden lisääminen, kun akku on purettu voi johtaa hapon ulospää- semiseen! Käsiteltäessä akkuhappoa käy- tä suojalaseja ja noudata määräyksiä louk- kaantumisten ja vaatteiden tuhoutumisen estämiseksi. Mahdollinen ihon tai vaattei- Merkkivalot ja monitoiminäyttö Polkimet Ennen käyttöönottoa Seisontajarrun lukitus/vapautus Lakaisukoneen liikuttaminen ilman omaa käyttöä Lakaisukoneen liikuttaminen omalla käytöllä Käyttöönotto Yleisiä ohjeita Tarkastus- ja huoltotyöt Päivittäin ennen käyttöönottoa Ennen käyttöönottoa Akkua koskevat turvaohjeet Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajo- neuvon käyttöohjeessa! Käytä silmäsuojusta! Pidä lapset loitolla haposta ja akuista! Räjähdysvaara! Avotuli, kipinät ja tupakointi kielletty! Syöpymisvaara! Ensiapu! Varoitus! Hävittäminen! Älä heitä akkua jäteastiaan! Varoitus vaarallisesta sähkö- jännitteestä! Akkujen lataus 129FI- 6 den päälle roiskunut happo on huudeltava pois runsaalla vedellä. VARO Käytä akkujen jälkitäyttämiseen vain tislat- tua vettä tai vettä, josta on poistettu suola (EN 50272-T3). Muiden akkujen ja latauslaitteiden käyttöä ei suositella, niitä saa käyttää vain, kun asi- asta on ensin sovittu Kärcher-asiakaspal- velun kanssa. Vedä akkupistoke irti koneesta ja liitä se latauslaitteen pistokkeeseen. Pistä latauslaitteen verkkopistoke asianmukaiseen 16 A pistorasiaan, la- tauslaite lataa itsenäisesti. Pidä moottoripeite avattuna latauksen ajan. Huomautus: Kun akut on ladattu, irroi- ta laturi ensin verkosta ja vasta sitten akuista. VARO Huomioi mukana oleva akkuvalmistajan käyttöohje ja toimi ohjeen mukaisesti. – Akkukapasiteetin näyttö vihreällä alu- eella: Akku on ladattu. – Akkukapasiteetin näyttö keltaisella alu- eella: Akku on puoliksi tyhjentynyt. – Akkukapasiteetin näyttö punaisella alu- eella: Akku on melkein tyhjä. Lakaisutoiminta päättyy lyhyen ajan kuluttua automaat- tisesti. – Merkkivalo palaa punaisena Akku on tyhjä. Lakaisutoiminta päättyy automaattisesti (lakaisumoottorien käynnistys uudelleen on mahdollista vain akun lataamisen jälkeen). Aja laite suoraan latausasemaan, vältä tällöin nousuja. Lataa akku. Vedä istuimen säätövipu ulos. Siirrä istuin, päästä vipu irti ja lukitse. Tarkasta liikuttamalla istuinta eteen- ja taaksepäin, että se on lukittu. 1 Siirtoajo 2 Lakaisu lakaisutelalla 3 Lakaisu lakaisutelalla ja sivuharjoilla Huomautus: Laitteen istuin on varustettu kosketuskontaktikytkimellä. Poistuttaessa kuljettajan istuimelta laite kytkeytyy pois päältä. Mene istumaan kuljettajan istuimelle. Aseta ajosuunnan valintakytkin kes- kiasentoon. Lukitse seisontajarru. Laita käynnistysavain käynnistysluk- koon. Käännä virta-avain asentoon „I“. Laite on käyttövalmis. Käännä virta-avain asentoon „II“. Laite on ajovalmis. Huomautus: Akkukapasiteettinäyttö näyttää n. 10 sekunnin kuluttua todelli- sen lataustilan. Aseta ohjelmakytkin asentoon kuljetus- ajo . Paina jarrupoljinta ja pidä painettuna. Irrota seisontajarru. Aseta ajosuunnan valintakytkin asen- toon "Eteenpäin". Paina hitaasti ajopoljinta. Vaara Loukkaantumisvaara! Ohikulkijoita ei saa vaarantaa peruutettaessa, käytä tarvittaes- sa avustajaa. VARO Vaurioitumisvaara! Käytä ajosuunnan va- lintakytkintä vain laitteen seistessä paikal- laan. Aseta ajosuunnan valintakytkin asen- toon "Taaksepäin". Paina hitaasti ajopoljinta. – Ajonopeus on säädettävissä portaatto- masti ajopolkimilla. – Vältä polkimen äkkinäistä painamista, koska hydraulilaitteisto voi vaurioitua. Päästä ajopoljin vapaaksi, laite jarrut- taa itsenäisesti ja pysähtyy. Huomautus: Jarrutusvaikutusta voi tehos- taa painamalla jarrupoljinta. Ajaminen enintään 70 mm korkuisten kiin- teiden esteiden yli: aja hitaasti ja varovasti eteenpäin yli. Ajaminen yli 70 mm korkeiden kiinteiden esteiden yli: ajo esteiden yli on sallittu vain sopivan rampin avulla. VARO Älä lakaise pakkausnauhoja, lankoja tai muuta sellaista sisään, tämä voi johtaa la- kaisumekaniikan vaurioitumiseen. Huomautus: Jotta saavutettaisiin optimaa- linen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi. Huomautus: Pölysuodatin on puhdistetta- va käytön aikana säännöllisin väliajoin. Käynnistä imuturbiini. Aseta pintoja puhdistettaessa ohjelma- kytkin asentoon lakaisu lakaisutelalla. Aseta sivureunoja puhdistettaessa oh- jelmakytkin asentoon lakaisu lakaisute- lalla ja sivuharjalla. Sammuta imuturbiini. Aseta pintoja puhdistettaessa ohjelma- kytkin asentoon lakaisu lakaisutelalla. Aseta sivureunoja puhdistettaessa oh- jelmakytkin asentoon lakaisu lakaisute- lalla ja sivuharjalla. Vaara Loukkaantumisvaara! Tyhjennysvaiheen aikana roskasäiliön kippaussalueella ei saa oleskella henkilöitä eikä eläimiä. Vaara Puristumisvaara! Älä koskaan tartu tyhjen- nysmekaniikan tangostoon. Älä oleskele nostetun astian alla. Vaara Kaatumisvaara! Pysäytä laite tyhjennysvai- heen aikana tasaiselle pinnalle. Suositeltavat akut, latauslaitteet Tilausnumero Akku 24 V, 700 Ah, (vä- hähuoltoinen)* 6.654-280.0 Latauslaite 48 V, 80 A 6.654-281.0

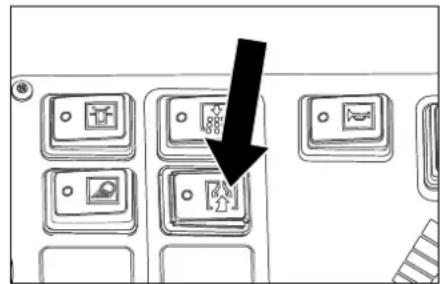

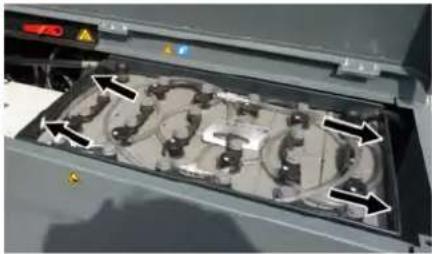

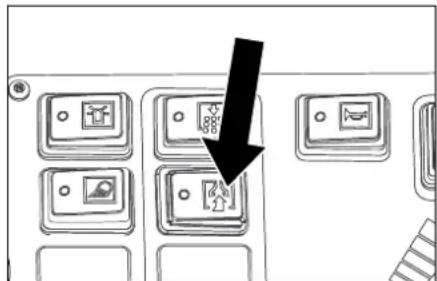

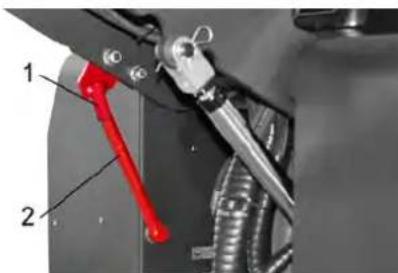

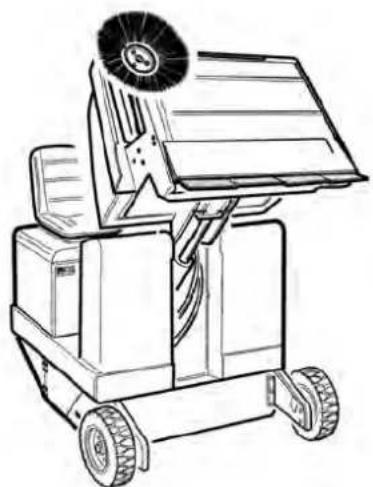

• Laite tarvitsee 2 akkua Tarkasta ja korjaa akun nestetaso Akun lataustilan tarkistaminen Käyttö Kuljettajan istuimen säätö Ohjelmien valinta Laitteen käynnistys Laitteen ajaminen Ajaminen eteenpäin Ajaminen taaksepäin Ajaminen Jarrutus Ajaminen esteiden yli Lakaisukäyttö Kuivan pohjan lakaiseminen Kostean tai märän pohjan lakaiseminen Roskasäiliön tyhjennys 130 FI- 7 Aseta ohjelmakytkin asentoon kuljetus- ajo . Nosta roskasäiliö. Aja hitaasti roskien koontisäiliölle. Lukitse seisontajarru. Säiliön kannen avaus: Paina vasem- manpuolista painiketta ja tyhjennä ros- kasäiliö. Säiliön kannen sulkeminen: Paina oi- keanpuolista painiketta (n. 2 sekuntia) kunnes kansi on kääntynyt päätyasen- toon asti. Irrota seisontajarru. Aja hitaasti pois koontisäiliön luota. Laske roskasäiliö alas päätyasentoon asti. Paina jarrupoljinta ja pidä painettuna. Lukitse seisontajarru. Kierrä virta-avain asentoon "0" ja vedä avain irti. VAARA Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi kuljetettaessa laitteen pai- no. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. Varmista laite kiinnityspisteistä (4x) kiinnityshihnoilla, -köysillä tai -ketjuilla. Varmista laite renkaiden kohdalta kiiloil- la. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. VAARA Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi säilytettäessä laitteen pai- no. Jos lakaisukonetta ei käytetä pitempään ai- kaa, on huomioitava seuraavat kohdat: Pysäytä lakaisukone tasaiselle pinnal- le. Aseta ohjelmakytkin asentoon kuljetus- ajo . Kierrä virta-avain asentoon "0" ja vedä avain irti. Varmista, että lakaisukone pysyy pai- koillaan. Puhdista lakaisukone sisä- ja ulkopuo- lelta. Pysäköi laite suojattuun ja kuivaan paikkaan. Vedä akkupistoke irti koneesta. Lataa akku sekä suorita lataus sen jäl- keen aina n. 2 kuukauden välein. VARO Vaurioitumisvaara! Älä pese pölysuodatin. Ennen koneen huoltamista ja puhdista- mista, osien vaihtamista tai muuntamis- ta toisenlaista toimintaa varten, kone on sammutettava, virta-avain on poistetta- va virtalukosta ja akkupistoke on vedet- tävä irti tai akku on kytkettävä irti. – Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai ky- seisen alan ammattihenkilöt, jotka tun- tevat voimassaolevat turvallisuussää- dökset. – Siirrettävien, ammattikäyttöön tarkoitet- tujen laitteiden käytössä on noudatetta- va laitteita koskevia turvallisuusmäärä- yksiä. Pysäytä lakaisukone tasaiselle pinnal- le. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. VARO Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapaine- pesuria (oikosulkuvaara tai muu vaurioitu- misvaara). Vaara Loukkaantumisvaara! Käytä pölynsuoja- maskia ja suojalaseja. Puhdista laite liinalla. Puhalla laite puhtaaksi paineilmalla. Puhdista laite kostealla, miedolla pesu- lipeällä kostutetulla liinalla. Huomautus: Älä käytä aggressiivisia puh- distusaineita. Huomautus: Käyttötuntilaskuri osoittaa huoltojen ajankohdan. Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Kärcher- myyntiliikkeen huoltopalveluja. Päivittäinen huolto: Tarkasta, ovatko lakaisutela ja sivuhar- ja kuluneita ja onko niihin takertunut nauhoja. Tarkasta kaikkien ohjauselementtien toiminto. Tarkasta laite mahdollisten vahingoittu- mien varalta. Viikoittainen huolto: Puhdista hydrauliikkaöljyn jäähdytin. Tarkasta hydrauliikkalaitteisto. Tarkasta hydrauliöljyn määrä. Tarkasta jarrunesteen määrä. Tarkasta tiivistelistojen kuluneisuus, vaihda ne tarvittaessa uusiin. Tarkasta ja voitele säiliön kansi. Huolto kulumisen jälkeen: Vaihda tiivistyslistat uusiin. Säädä tai vaihda sivutiivisteet. Vaihda lakaisutela uuteen. Vaihda sivuharja uuteen. Huomautus: Katso kuvaus luvusta Huolto- työt. Huolto 50 käyttötunnin jälkeen: Ensimmäinen tarkistus huoltovihkon mukaan. Huolto 250 käyttötunnin jälkeen: Anna suorittaa huoltovihkon mukainen tarkastus. Huomautus: Takuun voimassaolo edellyt- tää, että valtuutettu Kärcher -asiakaspalve- lu suorittaa kaikki takuuaikana ajankohtai- set huolto- ja kunnossapitotyöt huoltovih- kon mukaisesti. Esivalmistelu: Pysäytä lakaisukone tasaiselle pinnal- le. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. VAARA Loukkaantumisvaara! Käytä aina varmis- tustankoa, kun roskasäiliö on nostettuna. 1 Varmistustangon pidike 2 Varmistustanko Käännä korkeatyhjennyksen varmistus- tanko ylös ja pistä tangon pää pidikkee- seen (varmistettu). Akut voi vaihtaa vain kaikki yhdessä. Vaih- don saa tehdä vain pätevä ammattilainen. Laitteen kytkeminen pois päältä Kuljetus Säilytys Seisonta-aika Hoito ja huolto Yleisiä ohjeita Puhdistaminen Laitteen sisäpuhdistus Laitteen ulkoinen puhdistus Huoltovälit Asiakkaan suorittama huolto Asiakaspalvelun suorittama huolto Huoltotoimenpiteet Yleiset turvaohjeet Akkujen poistaminen 131FI- 8 Suuresta painosta johtuen (kukin akku- pakkaus 545 kg) vaihto pitää suorittaa nosturilla. Akkua irrotettaessa on huomioitava, että ensin irrotetaan miinusnavan kaa- peli. Kiinnitä nosturin vaijerit akkukotelon 4 reikään ja nosta akkusetti varovasti ulos. Huomautus: Poista ennalta sivupeit- teet. HUOMAUTUS Roskasäiliö ei saa olla nostettuna ylös. Avaa moottoripeite. 1 Hydrauliikkaöljyjäähdytin 2 Tarkastuslasi 3 Sulkutulppa, öljyntäyttöaukko 4 Painemittari 5 Hydrauliikkaöljysäiliö 6 Sulake FU 1 (pääsulake) 7 Elektroniikkakotelo Kotelon saa avata vain asiakaspalvelu. Tarkasta hydrauliöljyn määrä mittala- sista. – Öljytason on oltava "MIN"- ja "MAX"- merkkien välissä. – Jos öljyn pinta on „MIN"-merkin alapuo- lella, hydrauliöljyä on lisättävä. Poista öljyntäyttöaukon tulppa. Puhdista täyttöalue. Lisää hydrauliöljyä. Öljylaji: katso Tekniset tiedot Kierrä öljyntäyttöaukon tulppa takaisin paikalleen. HUOMAUTUS Jos painemittari osoittaa hydrauliöljyn pai- neen kohonneen, Kärcher-asiakaspalvelun tulee antaa vaihtaa hydrauliöljyn suodatin. Lukitse seisontajarru. Käynnistä moottori. Hydrauliikkalaitteiston huollon saa tehdä vain Kärcher-asiakaspalvelu. Tarkasta kaikkien hydrauliikkaletkujen ja liitosten tiiviys. Käännä virta-avain asentoon „I“. Nosta roskasäiliö ylös päätyasentoon asti. Kierrä virta-avain asentoon 0. Lukitse seisontajarru. Aseta varmistustanko varmistusasen- toon korkeatyhjennystä tehtäessä. Poista nauhat tai narut lakaisutelasta. Ota varmistustanko esiin, Laita käynnistysavain käynnistysluk- koon. Käännä virta-avain asentoon „I“. Laske roskasäiliö alas päätyasentoon asti. Sammuta moottori. 1 Lakaisutelan kannattimen kiinnitysruuvi 2 Lakaisutela 3 Lakaisutelan kannatin 4 Sivutiivisteen kiinnityspelti 5 Sivutiiviste Avaa sivupeite avaimella. Kierrä sivutiivisteen kiinnityspellin siipi- mutterit irti ja poista kiinnityspelti. Käännä sivutiiviste ulos. Kierrä lakaisutelan kannattimen kiinni- tysruuvi irti ja käännä kannatin ulos. Poista lakaisutela. Lakaisutelan asennusasento ajosuuntaan nähden (ylhäältä katsottuna) Huomautus: Kun asennat uutta lakaisute- laa paikalleen, huomioi harjassarjan oikea sijainti. Asenna uusi lakaisutela paikalleen. La- kaisutelan urat tulee pistää vastapuolen telankannattimen vääntiö-nokkiin. Huomautus: Uuden lakaisutelan asennuk- sen jälkeen lakaisupeili on säädettävä uu- delleen. Tarkasta renkaiden ilmanpaine. Pysäytä imupuhallin. Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Aseta ohjelmakytkin asentoon lakaisu lakaisutelalla. Aseta ohjelmakytkin asentoon kuljetus- ajo. Aja laite taaksepäin pois. Tarkasta lakaisupeili. Lakaisupeilin muodon tulee olla tasasivui- nen suorakulmio, jonka leveys on 80-85 mm. Lakaisupeilin leveyden säätö: 1 Säätöruuvi Säädä lakaisupeilin muotoa lakaisute- lan säätöruuvilla. Tarkasta lakaisupeili. Nosta sivuharjat ylös. Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Aseta ohjelmakytkin asentoon lakaisu lakaisutelalla ja sivuharjalla. Nosta sivuharjat ylös. Käännä ohjelmakytkin asentoon ajo. Aja laite taaksepäin pois. Tarkasta lakaisupeili. Hydrauliikkaöljyn määrän tarkastaminen ja hydrauliikkaöljyn lisääminen Hydrauliikkalaitteiston tarkastaminen Lakaisutelan tarkastus Lakaisutelan vaihto Lakaisutelan lakaisupeilin tarkastus ja säätö Sivuharjan lakaisupeilin tarkastus ja säätö 132 FI- 9 Lakaisupeilin leveyden tulee olla 40 - 50 cm. Korjaa lakaisupeilin muotoa kahdella säätöruuvilla. Tarkasta lakaisupeili. Aja roskasäiliö ylös ja varmista varmis- tustangolla. VAARA Loukkaantumisvaara! Käytä aina varmis- tustankoa, kun roskasäiliö on nostettuna. Käännä korkeatyhjennyksen varmistus- tanko ylös ja pistä tangon pää pidikkee- seen (varmistettu). 1 Varmistustangon pidike 2 Varmistustanko Avaa sivuverhoilu kuten kohdassa "La- kaisutelan vaihto" on kuvattu. Irrota sivukiinnityspellin 6 siipimutteria. Irrota etukiinnityspellin 3 mutteria (13 mm). Paina sivutiivistettä alaspäin (pitkä rei- kä) kunnes etäisyys maahan on 1 - 3 mm. Kiinnitä kiinnityspellit. Toista toimenpide laitteen toisella sivul- la. Puhdista pölynsuodatin painamalla suodatinpuhdistus-painiketta. 몇 VAROITUS Ennen pölynsuodattimen vaihtoa on roska- säiliö tyhjennettävä. Käytä pölynsuojamas- kia kun työskentelet suodatinjärjestelmäs- sä. Noudata hienopölyjen käsittelyä koske- via turvallisuusmääräyksiä. Avaa lukitus, tee se kiertämallä tähti- kahvaruuvi ulos. Käännä laitekupu eteenpäin. Avaa suodattimen kansi. Käännä suodattimen puhdistustärytin eteenpäin. Vaihda pölynsuodatin. Sulje suodattimen kansi. Ruuvaa valonheitin irti. Poista valonheitin ja vedä pistoke irti. Huomautus: Huomioi pistokkeiden paikat. Ruuvaa valonheitin auki. Irrota valonheitinkotelo ja pidä vaaka- suorassa, koska lamppuyksikkö ei ole kiinni missään. Avaa hehkulampun kiinnityskaari luki- tuksesta ja poista hehkulamppu. Asenna uusi hehkulamppu. Kokoa yhteen päinvastaisessa järjes- tyksessä. Huomautus: Poista suuntavilkun lasi suuntavilkun kotelosta, hehkulampun vah- tamisen mahdollistamiseksi. Avaa sulakerasia. Tarkasta sulakkeet. Vaihda vialliset sulakkeet uusiin. Huomautus: Sulake FU 01 (pääsulake) on elektroniikkakotelon kannessa. Sulakkeet FU 14, FU 15 ja FU 16 ovat elektroniikkakotelon sisällä. Huomio: Kote- lon saa avata ja sulakkeet vaihtaa vain val- tuutettu asiakaspalvelu. Huomautus: Käytä vain samanarvoisia su- lakkeita. Säädä sivutiivisteet Pölysuodattimen puhdistus käsin Pölynsuodattimen vaihto Valonheittimen (lisävaruste) hehkulampun vaihtaminen

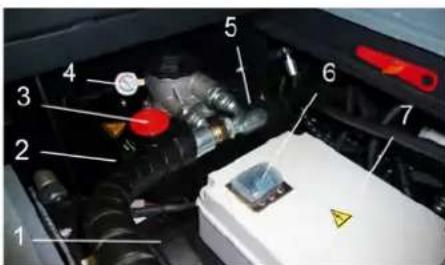

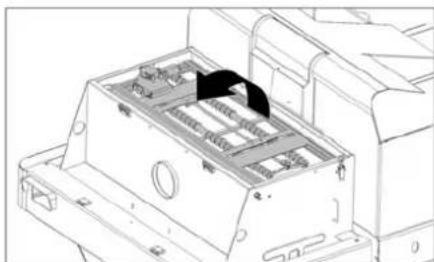

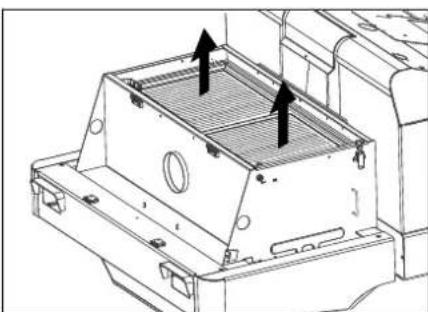

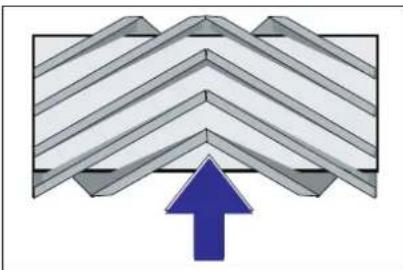

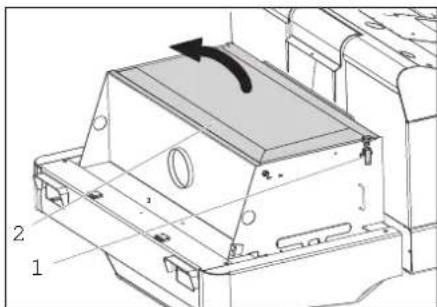

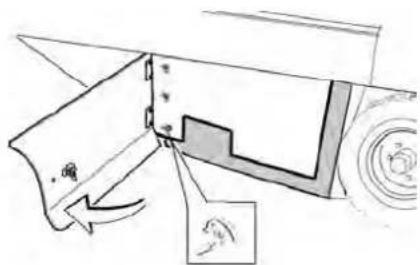

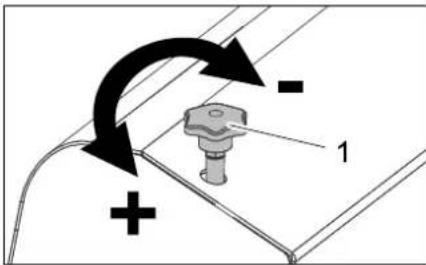

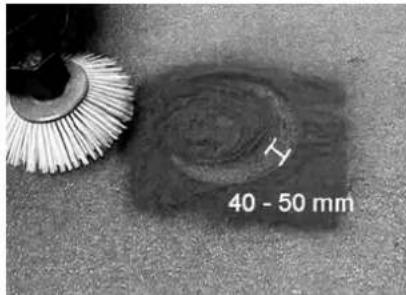

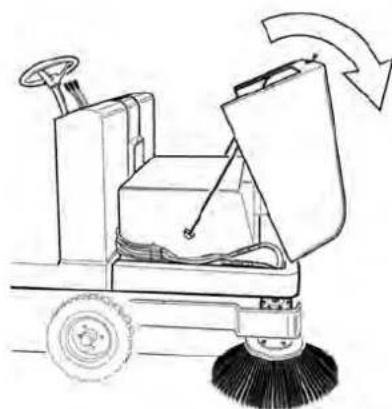

Suuntavilkun (lisävaruste) hehkulampun vaihtaminen Sulakkeiden vaihto FU 01 Päävaroke 330 A FU 02 Istuinkontaktikytkin 3 A FU 03 Ajohytti (lisävaruste) 10 A FU 04 Ajosuuntakytkin 5 A FU 05 Monitoiminäyttö 3 A FU 06 Hydrauliikkaöljyjääh- dytin 25 A FU 07 Ohjelmavalintakytkin 15 A FU 08 Äänitorvi 10 A FU 09 Valaistus vasemmalla 7,5 A FU 10 Valaistus oikealla 7,5 A FU 11 Työvalaistus 10 A FU 12 Pyörivä varoitusvilkku 5 A FU 13 Tärytinjärjestelmä 10 A FU 14 Moottori 3 A FU 15 Jännitteenmuuttaja 20 A FU 16 Avainkytkin 3A 133FI- 10 Häiriöapu Häiriö Apu Laite ei kulje tai kulkee vain hitaasti Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu. Kytke lauennut varoke FU 1(elektroniikkakotelon kannessa) takaisin päälle Lataa tai vaihda akku Vapauta seisontajarru Tarkasta kietoutuneiden nauhojen ja narujen varalta. Ota yhteyttä Kärcher-asiakaspalveluun Viheltävä ääni hydrauliikassa Täytä hydraulinestettä Ota yhteyttä Kärcher-asiakaspalveluun Harjat pyörivät vain hitaasti tai ei ollenkaan Tarkasta kietoutuneiden nauhojen ja narujen varalta. Ota yhteyttä Kärcher-asiakaspalveluun Vähän tai ei ollenkaan imutehoa harjojen alueella Suodattimien puhdistus Ota yhteyttä Kärcher-asiakaspalveluun Laite pölisee Säädä sivutiivisteet. Käynnistä imuturbiini Puhdista pölysuodatin Vaihda suodattimen tiivisteet Ota yhteyttä Kärcher-asiakaspalveluun Lakaisinyksikkö jättää roskia maa- han Tyhjennä roskasäiliö Puhdista pölysuodatin Vaihda lakaisutela Säädä lakaisupeilit Vaihda roskasäiliön tiivistenauhat Poista lakaisutelan kiinnijuuttumisen aiheuttaja Ota yhteyttä Kärcher-asiakaspalveluun Roskasäiliö ei nouse tai laskeudu Tarkasta sulakkeet. Ota yhteyttä Kärcher-asiakaspalveluun Roskasäiliö kääntyy liian hitaasti tai ei ollenkaan Ota yhteyttä Kärcher-asiakaspalveluun Käyntihäiriöitä hydraulisesti liiku- telluissa laitteissa Ota yhteyttä Kärcher-asiakaspalveluun Tekniset tiedot KM 150/500 R Bp Laitteen tiedot Ajonopeus, eteenpäin km/h 9 Ajonopeus, taaksepäin km/h 9 Nousukyky (maks.) -- 12% Pintateho ilman sivuharjaa m

/h 11000 Lakaisuteho yhdellä sivuharjalla m

/h 13800 Työleveys ilman sivuharjaa mm 1200 Työleveys yhdellä sivuharjalla mm 1500 Suojatyyppi tippuvedeltä suojattu -- IPX 3 Toiminta-aika täyteen ladatuilla akuilla h 4 Sähkölaitteisto Akukapasiteetti V, Ah 48, 700 Akkupakkausten kokonaispaino (2 akkupakkausta) kg 1090 Hydraulilaitteisto Koko hydraulilaitteiston öljymäärä l 35 Hydrauliikkatankin öljymäärä l 28 134 FI- 11 Hydrauliikkaöljyn tyyppi -- HV 46 Roskasäiliö Maks. tyhjennyskorkeus mm 1470 Lakaisutavara-astioiden tilavuus l 500 Lakaisutela Lakaisutelan halkaisija mm 380 Lakaisutelan leveys mm 1200 Kierrosluku 1/min 360 Lakaisupeili mm 80 Sivuharjat Sivuharjan halkaisija mm 600 Kierrosluku (portaaton) 1/min 0 - 54 Täyskumirenkaat Koko edessä -- 5.00-8 Koko takana -- 4.00-8 Jarru Etupyörät -- mekaaninen Takapyörä -- hydrostaattiset Suodatin- ja imujärjestelmä Rakennetyyppi -- Poimusuodatin Kierrosluku 1/min 2750 Hienopölynsuodattimen suodatinpinta m

Imujärjestelmän nimellisalipaine mbar 5 Imujärjestelmän nimellistilavuusvirta m

/h 2400 Tärytinjärjestelmä -- Sähkömoottori Ympäristöolosuhteet Lämpötila °C -5 – +40 Ilmankosteus, ei kasteleva % 0 - 90 Mitatut arvot EN 60335-2-72 mukaisesti Melupäästö Äänenpainetaso L

dB(A) 74 Epävarmuus K

dB(A) 3 Äänitehotaso L

dB(A) 97 Laitteen tärinät Käsi-käsivarsi tärinäarvo m/s

0,6 Epävarmuus K m/s
