Produkttyp	Självgående sittande sopmaskin
Märke	Kärcher
Modell	KM 150/500 R Bp Pack
Mått (L × B × H)	2442 × 1570 × 1640 mm
Tomvikt (utan batterier)	1398 kg
Maximal totalvikt	3089 kg
Strömförsörjning	Batteri 48 V, 700 Ah (2 batteripaket på 24 V vardera)
Drifttid	4 timmar (fulladdat batteri)
Sopbredd (med sidoborste)	1500 mm
Sopbredd (utan sidoborste)	1200 mm
Maximal sopkapacitet	13800 m²/h (med 1 sidoborste)
Dammbehållarens volym	500 L
Maximal tömningshöjd	1470 mm
Körhastighet (framåt/bakåt)	9 km/h
Maximal lutning (i körriktning)	12 %
Svängradie (höger/vänster)	1515 mm / 1600 mm
Dammfilterarea	7 m²
Ljudtrycksnivå (LpA)	74 dB(A)
Vibrationer (säte)	0,6 m/s²
Hydrauloljetyp	HV 46
Mängd hydraulolja (tank)	28 L
Underhåll	Dagligen: kontrollera borstsiltage, reglage; veckovis: rengör kylare, kontrollera oljenivå; efter 50 h: första serviceinspektion
Säkerhet	Säkerhetskontakt i sätet, parkeringsbroms, säkerhetsstång för tömning, batterifrånskiljare
Tillvalsutrustning	Hytt, skyddstak, varningsljus, vindrutetorkare, arbetsbelysning

Vanliga frågor - KM 150500 R Bp Pack Kärcher

Vad är dammbehållarens kapacitet?

Dammbehållaren har en kapacitet på 500 liter. Den kan tömmas med en hydraulisk lyftmekanism upp till en höjd av 1470 mm.

Hur laddar jag batterierna?

Använd den rekommenderade laddaren (48 V, 80 A). Koppla bort batterikontakterna från maskinen, anslut dem till laddaren och anslut sedan laddaren till ett 16 A-uttag. Låt motorhuven vara öppen under laddning. Ladda endast på en väl ventilerad plats.

Vad är sopmaskinens drifttid?

Med fulladdade batterier (48 V, 700 Ah) är drifttiden cirka 4 timmar vid kontinuerlig drift.

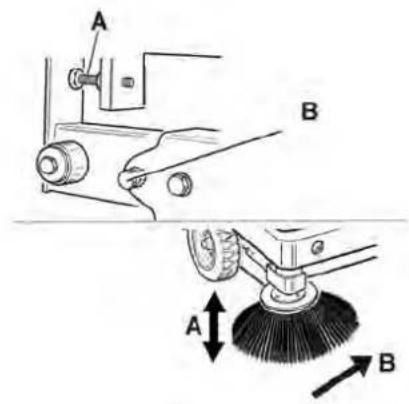

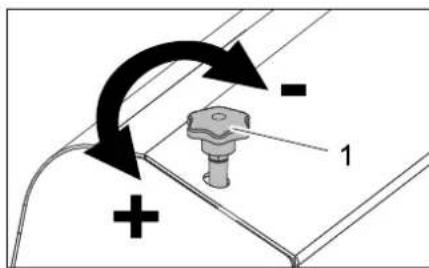

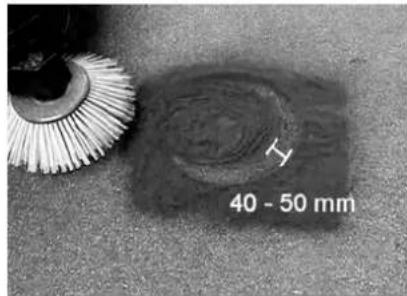

Hur ställer jag in sopspåret?

Placera maskinen på ett dammigt underlag, välj soprogram med roterande borste och kör den bakåt. Spåret ska vara en rektangel 80–85 mm bred. Justera inställningsskruven nära borsten för att ändra spåret.

Vad gör jag om damm läcker ut från maskinen?

Kontrollera först sidotätningarna och justera dem till 1–3 mm från marken. Se till att sugturbinen är igång. Rengör eller byt dammfiltret vid behov.

Vilken är den maximala lutningen maskinen kan klara?

Maximal lutning i körriktning är 12 %. I sidled, överskrid inte 10 % för att undvika vältning.

Hur tömmer jag dammbehållaren på ett säkert sätt?

Parkera maskinen på ett plant underlag, dra åt parkeringsbromsen och tryck på knappen för att lyfta behållaren. Öppna luckan på uppsamlaren. Stå aldrig under en lyft behållare och använd medföljande säkerhetsstång.

Vilken typ av hydraulolja ska användas?

Använd hydraulolja av typ HV 46. Tanken rymmer 28 liter och hela systemet 35 liter.

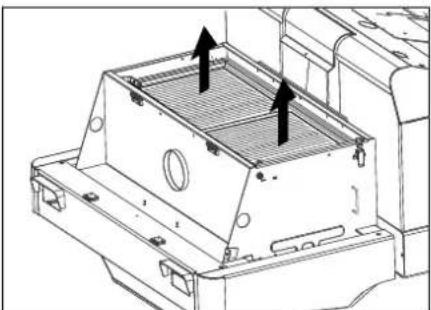

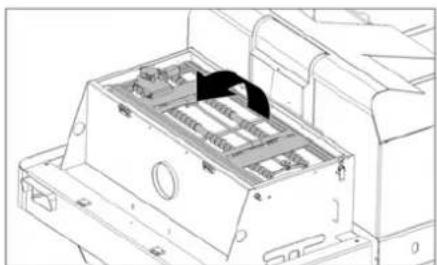

Hur rengör jag dammfiltret?

Filtret rengörs manuellt med filterrengöringsknappen på instrumentpanelen. För byte, töm först behållaren, öppna filterluckan och byt ut elementet. Använd andningsskydd.

Vad gör jag om maskinen inte rör sig?

Kontrollera att du sitter i sätet (säkerhetskontakt). Kontrollera huvudsäkringen FU1 (330 A) i elektroniklådan. Om batterierna är urladdade, ladda dem. Se till att parkeringsbromsen är lossad.

BRUKSANVISNING KM 150500 R Bp Pack Kärcher

Rengör påfyllningsområdet.

Fyll på hydraulolja.

Oljetyp: se tekniska data

→ Skruva på locket till oljepåfyllningsöppningen igen.

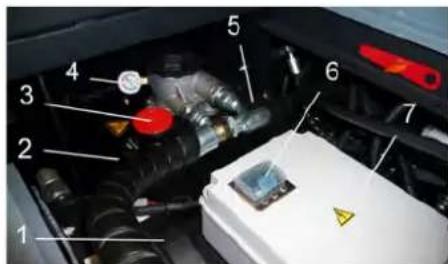

VARNING

Om manometern visar ett ökat hydrauloljetryck ska hydrauloljefiltret bytas ut av Karcher kundservice.

Kontrollera hydraulikanläggningen

Före första användning .NO5

Låsa/lossa parkeringsbroms NO 5

Rulla sopmaskinen för hand NO 5

Förflytta sopmaskinen med egen drift. NO 5

Idrifttagning .NO5

Allmänna anmärkningar . . . NO 5

Underhållsarbeten . . . NO 5

Före första användning .NO5

Merk: Maskinen är utrustad med säteskontaktmatta. Maskinen stängs av när man lämnar förarsätet.

Tillbehör och utbytesdelar SV 1

Symboler i bruksanvisningen . . . SV 1

Ändamålsenlig användning . . . SV 2

Förutsägbar felanvändning SV 2

Lämpliga underlag . . . . SV 2

Säkerhetsanvisningar . . . . . . SV 2

Säkerhetsanvisningar för

manövreringen . . . . . . . SV 2

Säkerhetsanvisningar för

körning . SV 2

Säkerhetsanvisningar beträffande maskiner som

drivs med batteri . SV 2

Maskiner med högspänning SV 3

Maskiner med förarskydd

tak . SV 3

Säkerhetsanvisningar beträffande skötsel och underhåll. SV

Funktion. SV 3

Manövrering- och funktionselement. SV 4

Bild på sopmaskin . . . . SV 4

Användningsområde . . . SV 4

Kontrollampa och display SV 5

Pedaler. SV 5

Före ibruktagande . SV 5

Arretera/släpp parkeringsbroms. SV 5

Förflytta sopmaskinen utan egendrift. .SV5

Arretera/släpp parkeringsbroms.

SV 5

Förflytta sopmaskinen utan

egendrift.

Förflytta sopmaskinen med

egendrift. .SV5

Idrifttagning . SV 5

Allmänna hänvisningar.. SV 5

Inspektions- och underhålls

arbeten. SV 5

Före ibruktagande . SV 5

Säkerhetshänvisningar bat

terier. SV 5

Ladda batterierna. . . . . SV 5

Drift . SV 6

Ställ in förarsitsen . . . . SV 6

Välja program. SV 6

Starta maskinen. . . . . . SV 6

Köra maskinen. . . . . . SV 6

Sopning . SV 6

Tomma sopbehållaren.. SV 6

Koppla från aggregatet . SV 7

Transport . SV 7

Lagring. SV 7

Nedstängning SV7

Skötsel och underhåll SV 7

Allmänna hänvisningar.. SV 7

Rengöring . SV 7

Underhållsintervaller . . . SV 7

Underhållsarbeten . . . . SV 7

1 Åtgärder vid störningar . . . . SV 0

1

Tekniska data. 0

EU-försäkran om överensstäm- 1

Läs bruksanvisningen i original innan aggregatet används. Första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Allmänna hänvisningar

Om du upptäcker transportskador vid uppackningen bör du ta kontakt med försäljaren.

• Varnings- och anvisningsdekaler på maskinen ger viktig information beträffande riskfri användning.
• Förutom anvisningarna i denna bruksanvisning skall man ta säkerhets- och olycksfallsföreskrifter i beaktande.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade maskiner innehåller återvinningsbart material som bör gå till återvinning. Överlämna därför skrotade aggregat till lämpligt återvinningssystem.

Batterier, oljor, drivmedel och liknande ämnen får inte hamna i miljön. Kassera dessa ämnen vid lämpliga insamlingsställen.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Tillbehör och utbytesdelar

FARA

För att undvika risker får reparationer och reservdelsmontering endast utföras av auktoriserad kundservice.

• Använd endast av tillverkaren godkända tillbehör och reservdelar. Originaltillbehör och originalreservdelar gör att maskinen kan användas säkert och utan störning.
• Ytterligare information om reservdelar hittas under service på www.kaer-cher.com.

Symboler i bruksanvisningen

E4A

Varnar för en omedelbart överhängande fara som kan leda till svåra skador eller dödsfall.

riangle VARNING

Varnar för en möjlig farlig situation som kan leda till svåra skador eller döden.

△FÖRSIKTIGHET

Information om en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

OBSERVERA

Varnar om en möjlig farlig situation som kan leda till materiella skador.

	Fara für brännskador på ground av heta ytor! Lát av-gasanläggningen kylas av tillräckligt innan arbete ut-föres på apparaten.
	Bär alltid lámpliga hand-skar+när arbete utförs på aggregatet.
	Klämrisk genom att man kan klämmas fast mellan rörliga fordonsdelar.
	Risk För skador på grund av rörliga delar. För inte in händerna.
	Brandrisk. Sug inte upp brännnde eller glödande foremål.
	Kedjefäste/kranpunkt
	Ansättningspunkter für domkraft

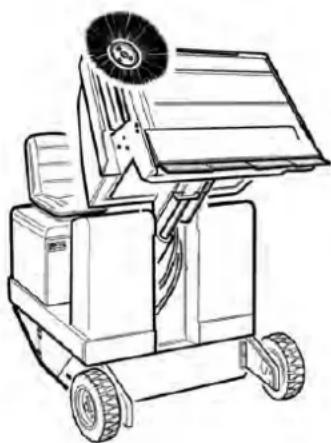

	Maximal lutning hos un-derlaget vid körning med upplyft sopbehällare.
	Kör endast i stignigar på upp till 12% i färdkritting.
	OBSI Roterande borste (beakta rotationsrikting-en).
	Varning für farlig elektrisk spanning!
	Observera information!
	Styr langsamt!
	Läs och följ braupsanvis-ningen!
	Risik För skada! Tvätta inte dammfiltret.

Ändamålsenlig användning

Sopmaskinen är avsedd för rengöring av golvytor för yrkesmässig användning och t.ex. för följande användningsområden:

■ Parkeringsplatser Produktionsanläggningar Logistikområden Hotell Detaljhandel Lagerområden Gångvägar

Denna sopmaskin är avsedd för sopning av nedsmutsade ytor inom- och utomhus. - Kontrollera maskinen och arbetsanordningarnas föreskriftsenliga tillstånd och driftsäkerhet före användningen. Om tillståndet inte är korrekt får den inte tas i bruk. - Använd endast sopmaskinen enligt anvisningar i denna bruksanvisning. - Inga förändringar får göras på maskinen. - Maskinen får bara användas på beläggningar som beskrivs i bruksanvisningen. - Endast ytor som godkänts av företaget eller dess representanter får rengöras med sopmaskinen. - I princip gäller: Håll lättantändliga substanser på avstånd från maskinen (explosions-/brandrisk).

Förutsägbar felanvändning

→ Sug aldrig upp explosiva vätskor, brännbara gaser, explosivt damm samt outspädda syror och lösningsmedel! Dit räknas bensin, förtunningsmedel eller värmeledningsolja som kan bilda explosiva ångor eller föreningar när de blandas med sugluften, dessutom aceton, outspädda syror och lösningsmedel ef

terom de kan fräta på material på maskinen. Sopa/sug aldrig upp reaktivt metalldamm (ex. aluminium, magnesium, zink). De bildar explosiva gaser tillsammans med starkt alkaliska och sura rengöringsmedel. → Sug aldrig upp brinnande eller glödande föremål. → Aggregatet är ej avsett för uppsopning av hälsovådliga substanser. → Det är förbjudet att uppehålla sig i riskfyllda områden. Användning av maskinen i utrymmen med explosionsrisk är förbjuden. → Det är inte tillåtet att ta med passagerare. → Det är inte tillåtet att skjuta/dra eller transportera föremål med denna maskin.

Lämpliga underlag

- Asfalt Fabriksgolv Massagolv - Betong Trottoarstenar

För att luft- och krypsträckorna ska kunna upprätthållas får maskinen inte användas på en höjd över 2000 meter över havet. → (Gäller endast Finland) Om maskinen är utrustad med en PVC-slangledning får maskinen inte användas vid låga omgivande temperaturer (under 0 °C). Kontakta Kärcher om du har frågor om din maskin. → Kontrollera maskinen och arbetsanordningarnas föreskriftsenliga tillstånd och driftsäkerhet före användningen. Om tillståndet inte är korrekt får den inte tas i bruk. → Vid användning av aggregatet i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas. Användning av maskinen i utrymmen med explosionsrisk är förbjuden.

Risk för skada!

Använd inte maskinen utan skyddet mot nedfallande föremål. Föreligger en risk att personen som sköter maskinen kan träffas av nedfallande föremål. Användaren ska bruka maskinen enligt föreskrift. Beakta lokala föreskrifter och var, vid arbete med maskinen, uppmärksam på personer i närheten, speciellt barn. Principiellt ska föreskrifter, regler och förordningar som gäller motorfordon beaktas. Innan arbetet påbörjas måste operatören förvissa sig om att alla skyddsanordningar är ordentligt och föreskriftsenligt monterade och fungerar.

Maskinoperatören är ansvarig om olyckor med andra personer eller deras egendom skulle inträffa. Se till att maskinoperatören bär åtsittande kläder. Bär stabila skor och undvik att bära löst sittande kläder. Kontrollera närområdet (t.ex. barn) innan maskinen startas. Se till att alltid ha god sikt! Maskinen får aldrig lämnas utan uppsikt när motorn är i gång. Användaren får inte lämna maskinen innan motorn slutar beta, maskinen säkrats mot oförutsedda rörelser, parkeringsbromsen aktiverats och nyckeln dragits ur. För att förhindra otillåten användning av maskinen ska tändningsnyckeln dras ur. Maskinen får endast användas av personer som instruerats i handhavandet, eller tydligt visat att de klarar av att hantera maskinen och uttryckligen fått uppdraget att använda denna. Detta aggregat är ej avsett att användas av personer (även barn) med begränsade psykiska, sensoriska eller mentala egenskaper eller som saknar erfarenhet och/eller kunskap att hantera maskinen, såvida de inte befinner sig under uppsikt av en person ansvarig för deras säkerhet eller fått anvisningar från en sådan person om hur maskinen ska användas. Barn ska hållas under uppsikt för att garantera att de inte leker med maskinen.

FÖRSIKTIGHET

Risk för skada! Sopa inte upp band, snören eller ledningar eftersom dessa kan lindas upp runt sopvalsen.

Säkerhetsanvisningar för körning

FARA

Risk för skada! Kontrollera underlagets bärförmåga innan körning på underlaget.

Risk för olyckor eller personskador! Risk för vältning vid alltför starka stigningar.

Kör endast i stigningar på upp till 12% i färdriktning. Risk för vältning vid snabb körning i kurvor (framför allt vid vänsterkurvor). - Kör långsamt i kurvor. Risk för vältning på instabila underlag. - Använd maskinen bara på fasta underlag. Risk för vältning vid för stark sidvärtes lutning. Körning i rät vinkel mot körriktningen på stigningar får bara ske med en lutning på högst 10%.

Säkerhetsanvisningar beträffande maskiner som drivs med batterier

Observera: Garantianspråk finns endast om du använder batterier och uppladdningsaggregat som har rekommenderats av Karcher.

• Driftsanvisningar från batteritillverkaren och tillverkaren av laddningsaggregatet måste följas. Beakta lagstiftarens rekommendationer.

- Låt aldrig batterier ligga oladdade utan ladda upp dem så snart som möjligt. - Håll alltid batterierna rena och torra för att förhindra krypström. Skydda mot föroreningar, t.ex. metalldamm. - Lägg inga verktyg eller liknande på batteriet. Risk för kortslutning och explosion. - Öppen eld, gnistbildning eller rökning får inte under några omständigheter förekomma i närheten av ett batteri eller i ett utrymme där ett batteri laddas upp. Risk för explosion. - Rör inte varma delar, som t.ex. drivmotorn (risk för brännskador). - Var försiktig när du hanterar batterisyra. Beakta motsvarande säkerhetsföreskrifter! - Förbrukade batterier ska, enligt EU-direktiv 91/157 EWG, tas om hand miljövänligt.

Maskiner med högspänning

△FARA

Risk för skada!

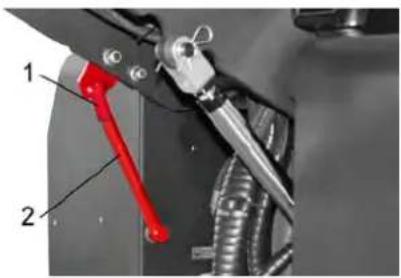

→ Höj upp sopbehållaren helt och säkra vid arbeten på högspänningen. → Utför endast säkringen från utanför riskområdet.

Maskiner med förarskyddstak

MEDDELANDE

Skyddstaket för förare (tillval) skyddar mot större nedfallande delar. De ger dock inget skydd vid vältning!

→ Kontrollera dagligen om skyddstaket är skadat. → Om skyddstaket är skadat ska det bytas ut, även om bara enstaka element är skadade. → Alla ändringar av skyddstaket samt montering av element, komponenter och enheter som inte har godkänts av Karcher tillåts inte och kan begränsa skyddstakets funktion.

Säkerhetsanvisningar beträffande fordonets transport

→ Beakta utrustningens tomvikt (transportvikt) vid transport på gafflar eller fordon. → Dra ut batterikontakten och fäst maskinen säkert vid transport.

Säkerhetsanvisningar beträffande skötsel och underhåll

→ Före rengöring och underhåll, byte av delar eller omkoppling till annan funktion ska maskinen stängas av och tändningsnyckeln ska tas bort. → På maskiner med ett traktionsbatteri ska batteriet lossas från maskinens elektriska system med batterifrånskiljaren (batterikontakt) vid alla underhålls- och reparationsarbeten. → Vid arbeten på elsystemet ska batteriet kopplas bort. Lossa först minuspolen och sedan pluspolen.

Återanslutningen görs i omvänd ordning. Anslut först pluspolen och sedan minuspolen.

→ Maskinen får inte rengöras med slang eller högtryckstvätt (risk för kortslutning eller andra skador). → Avhjälpande underhåll får endast utföras av auktoriserad kundtjänst eller expert på området, i enlighet med alla relevanta säkerhetsföreskrifter. Säkerhetskontroll enligt lokalt gällande föreskrifter ska beaktas för yrkesmässigt använda maskiner som används på olika orter. Använd alltid lämpliga handskar vid arbete på aggregatet.

Funktion

Sopmaskinen arbetar enligt sopskyffelprincipen.

Den roterande borstvalsen befordrar smutsen direkt till smutsbehållaren. - Sidoborstarna rengör ytans hörn och kanter och skickar in smutsen i borstvalsens bana. - Det fina dammet sugs upp via dammfiltret genom sugfläkten.

Tänk på maskinens vikt vid lastningen!

Vikt (utan batterier) 1398 kg*
Vikt (med batterier) 2690 kg*
* Med monterade pâbyggnadssatser ökar vikten med motsvarande värden.

Använd inte en gaffeltruck. → Vid lastning av maskinen ska en lamp ramp, eller en kran användas! Tänk på detta när en ramp används: Frigångshöjd 70 mm. → Om maskinen levereras på en lastpall måste en avfartsramp byggas med de medföljande brädorna.

Instruktionen om detta finns på sida 2 (insidan på förpackningen).

Viktig hänvisning: varje bräda måste skruvas fast med vardera 2 skruvar.

Manövrerings- och funktionselement

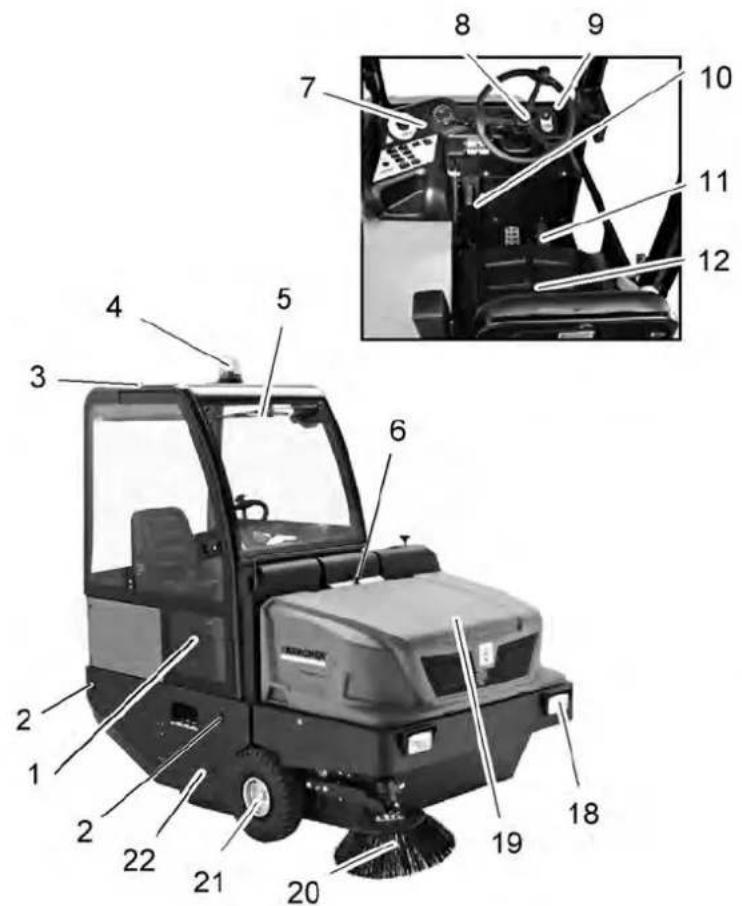

Bild på sopmaskin Användningsområde

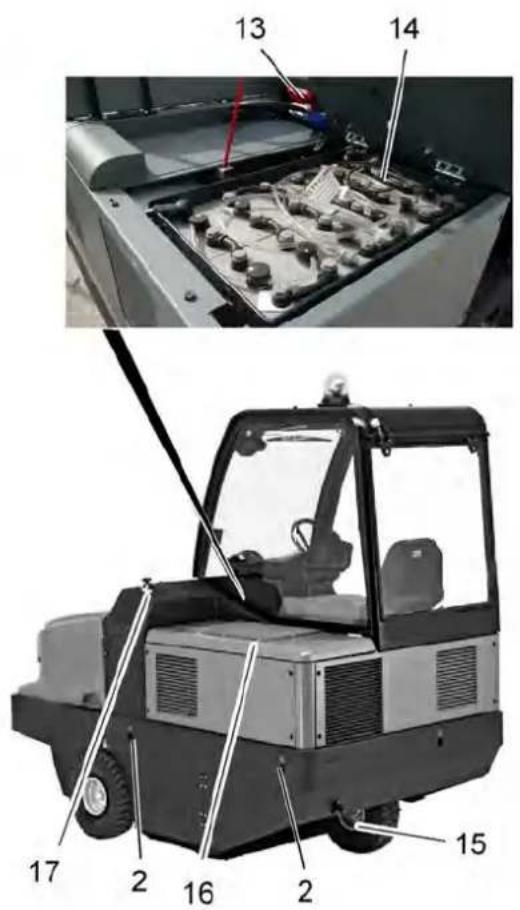

1 Hyttdörr (Alternativ) 2 Surningspunkt (4x) 3 Skyddstak (Alternativ) 4 Varningslampor runt om 5 Vindrutetorkare (Alternativ) 6 Låsning maskinhuv 7 Användningsområde 8 Ratt 9 Tändningslås 10 Parkeringsbroms 11 Pedaler 12 Säte (med sätesensor) 13 Batterikontakt 14 Batterisats 2 × 24 V 15 Bakhjul 16 Motorkåpa 17 Sopvalsinställning 18 Belysningsanläggning (Alternativ) 19 Sopbehållare 20 Sidoborste 21 Framhjul 22 Tillträde till sopvalsen

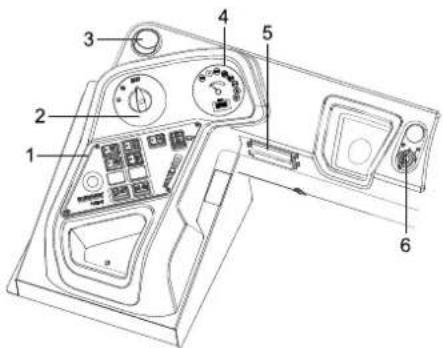

1 Funktionskåpor 2 Programväljare 3 Ventilationsöppning (Alternativ) 4 Multifunktionsindikering 5 Säkringslåda arbetsplats 6 Tändningslås Tändningslås

1 Tändningsnyckel -Läge 0: Stänga av motor -Läge 1: Tändning på -Läge 2: Starta motorn

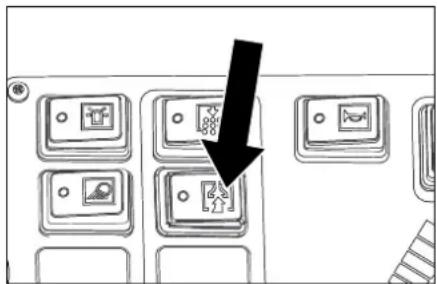

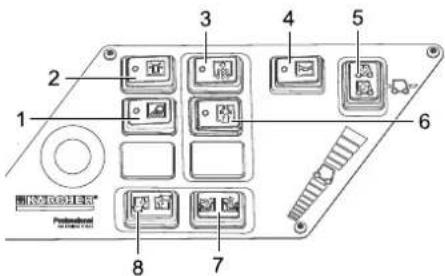

Funktionsknappar

1 Arbetsbelysning till/från 2 Roterande varningslampa till/från 3 Filterrengöring 4 Tuta 5 Färdriktningsomkopplare 6 Sugfläkt 7 Öppna/stänga behållarlucka 8 Sopbehållare lyft/sänk

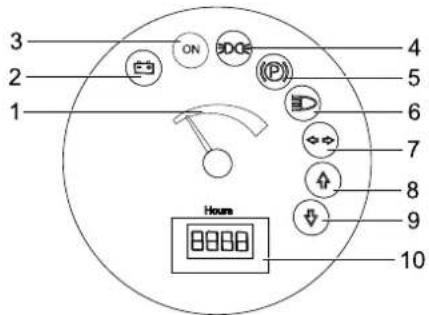

Kontrollampa och display

1 Batterikapacitet 2 Batterikontrollampa 3 Kontrollampa driftstatus 4 Kontrollampa parkeringsljus 5 Kontrollampa (inte ansluten) 6 Kontrollampa halvljus 7 Kontrollampa (inte ansluten) 8 Kontrollampa färdriktning framåt 9 Kontrollampa färdriktning bakåt 10 Räkneverk för drifttimmar

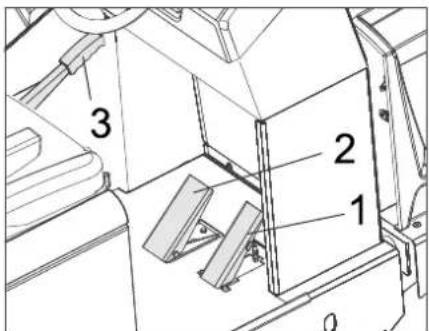

Pedaler

1 Körpedal 2 Bromspedal 3 Parkeringsbroms

Före ibruktagande

Arretera/släpp parkeringsbroms

→ Lossa parkeringsbromsen, tryck därvid på bromspedalen. → Spärra parkeringsbromsen, tryck därvid på bromspedalen.

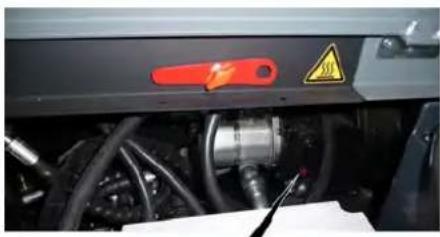

Förflytta sopmaskinen utan egen drift

→ Öppna motorkåpa. Vrid hydraulpumpens frilägesspak (röd) i 180° (motsols).

Använd specialverktyg.

MEDDELANDE

Specialverktyget (röd skruvmejsel) finns i ett fäste i fordonsramen, vid sidan om frihjulet.

FÖRSIKTIGHET

Förflytta inte sopmaskinen utan egen drift under längre sträckor och inte snabbare än 10 km/h

Vrid tillbaka spaken efter förflyttningen.

Förflytta sopmaskinen med egen drift

→ Om hydraulpumpens friläggningsspak öppnades för att flytta maskinen måste den vridas tillbaka medsols till anslag. Använd specialverktyg.

Idrifttagning

Allmänna hänvisningar

Ställ sopmaskinen på ett jämnt underlag. → Dra ut tändningsnyckeln. Aktivera parkeringsbromsen.

Inspektions- och underhållsarbeten

Dagligen före uppstart

→ Kontrollera batteriernas laddning, ladda batterierna vid behov (se kapitel "Ladda batterier"). → Kontrollera sopvals och sidoborstar med avseende på nedslitning och inlindade band. → Kontrollera att inga band är upplindade på hjulen. → Kontrollera funktionen hos alla manöverringselement. → Kontrollera om maskinen är skadad. Rengör dammfilter med knappen filter-rengöring.

Observera: Beskrivning, se kapitel Underhåll och skötsel.

Före ibruktagande

Säkerhetshänvisningar batterier

Följande varningar måste beaktas vid underhåll av batterier:

i	Beakta hänvisningar på batte-rier, i braksanvisningen samt i driftsansvisingen før fordonet!
	Använd ögonskydd!
	Håll barn borta.Free syror och batterier!
	Risk for explosion!
	Eld, gnistor, brinnande ljus och rökning forbjuden!
	Fråningsrisk!

	Första hjälpen!
	Varningshänvisning!
	Atervinning!
	Kasta inte batteri i soptunna!
	Varning für farlig elektrisk spanning!

△Fara

Risk för explosion! Lägg inga verktyg eller liknande på batterier, dvs. på polerna och cellförbindningar.

△Fara

Risk för skada! Syra får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterierna.

Fara

Brand- och explosionsfara!

• Rökning och öppen eld är förbjuden. I lokalen där batterier laddas upp måste du sörja för god ventilation eftersom explosiva gaser bildas vid uppladdningen.

△Fara

Frätningsrisk!

• Syrestänk i ögon eller på huden skall sköljas av med rikligt klart vatten.
• Uppsök därefter omgående en läkare. Nedsmutsade kläder ska tvättas med vatten.

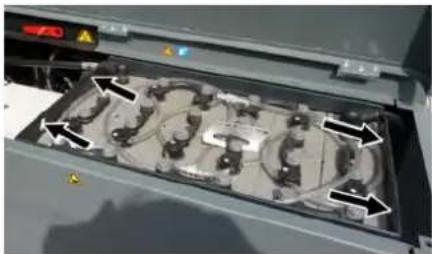

Ladda batterierna

Ladda upp batterier före ibruktagningen.

△FARA

Risk för skada! Beakta säkerhetsföreskrifterna vid arbete med batterier. Iaktta anvisningarna i bruksanvisningen från tillverkaren av uppladdningsaggregatet.

Den bifogade bruksanvisningen från batteritillverkaren ska ovillkorligen beaktas och följas.

Ladda bara upp batterier med ett passande uppladdningsaggregat.

I lokalen där batterier laddas upp måste du sörja för god ventilation eftersom explosiva gaser bildas vid uppladdningen.

△Fara

Fratningsrisk. Om vatten fylls på när batteriet är urladdat kan syra komma ut! Använd skyddsglasögon och beakta föreskrifterna när du hanterar batterisyra för att undvika att skador uppstår eller kläder förstörs. Vid eventuella syrestänk på hud eller kläder ska du genast skölja rikligt med vatten.

FÖRSIKTIGHET

Använd endast destillerat eller avsaltat vatten (EN 50272-T3) till batterierna.

Rekommenderade batterier, uppladdningsaggregat

	Beställnings-number
Batteritråg 24 V,700 Ah, (lågt under-hållsbehov)*	6.654-280.0
Laddare 48 V, 80 A 6.654-281.0
* Apparaten behöver 2 batterier

Det rekommenderas att man inte använder andra batterier eller laddare och att en sådan användning inte görs utan föregående samråd med KARCHER kundtjänst.

Dra ur batterikontakten ur maskinen och anslut den till laddarens kontakt. Stick i laddarens kontakt i ett föreskriftsenligt uttag med 16, laddaren utför laddningen självständigt. Håll båda motorskydden öppna under laddningen. Observera: När ett batteri är uppladdat, ta först bort laddaren från nätförsörjningen och sedan från batteriet.

Kontrollera och korrigera batteriets vätskenivå

FÖRSIKTIGHET

Den bifogade bruksanvisningen från batteritillverkaren ska ovillkorligen beaktas och följas.

Kontrollera batteriets laddningsstatus

• Batterikapaciteten indikeras inom det gröna området: batteriet är uppladdat.
• Batterikapaciteten indikeras inom det gula området: Batteriet är laddat till hälften.
• Batterikapaciteten indikeras inom det röda området: Batteriet är nästan urladdat. Sopdriften kommer att avslutas automatiskt inom kort.
• Kontrollampan lyser röd. Batteriet är urladdat. Sopdriften avslutas automatiskt (Efter att batteriet har laddats upp kan sopaggregaten åter tas i drift). Kör genast maskinen till uppladdning, undvik stigningar. Ladda batteriet.

Drift

Ställ in förarsitsen

Dra spaken för sitsinställning utåt. Justera sitsen, släpp loss spaken och haka fast den. Kontrollera att sitsen har hakats fast genom att röra på sitsen fram och tillbaka.

Välja program

1 Transportkörning 2 Rengöring med sopvals 3 Sopning med sopvals och sidoborstar

Starta maskinen

Observera: Apparaten är utrustad med sätesensor. Om förarsitsen lämnas kopplas maskinen från.

Ta plats på förarsitsen. Placera färdriktningsomkopplaren i mellanläget. Aktivera parkeringsbromsen. Sätt tändningsnyckeln i tändningslåset. Vrid tändningsnyckeln till position "I". Maskinen är driftsklar. Vrid tändningsnyckeln till position "I". Maskinen är redo att köras.

OBS: Indikeringen för batterikapaciteten visar det verkliga laddningstillståndet efter ca. 10 sekunder.

Köra maskinen

Ställ programväljaren i läge transportfärd. Tryck ner bromspedalen och håll den nedtryckt. Lossa parkeringsbromsen.

Köra framåt

Ställ körriktningsomkopplaren på "framåt". Tryck långsamt på gaspedalen.

Köra baklänges

△Fara

Risk för skada! Vid backning får det inte finnas risk för andra personer, instruera dessa vid behov.

FÖRSIKTIGHET

Skaderisk! Påverka bara färdriktningsomkopplaren när maskinen står still.

Ställ körriktningsomkopplaren på "bakåt". Tryck långsamt på gaspedalen.

Körning

• Med gaspedalen kan hastigheten regleras steglöst.
• Undvik att trycka ojämnt på pedalen eftersom hydraulikanläggningen kan ta skada.

Bromsa

→ Släpp loss gaspedalen, maskinen bromsar själv och stannar. Observera: Bromsverkan kan stödjas genom nedtryckning av bromspedalen.

Köra över hinder

Köra över fasta hinder upp till 70 mm:

Kör långsamt och försiktigt över hindret. Köra över fasta hinder över 70 mm: → Hinder får bara köras över med en passande ramp.

Sopning

FÖRSIKTIGHET

Sopa inte upp förpackningsband, kablar eller liknande, detta kan leda till skador på mekaniken.

Observera: För att få ett optimalt rengöringsresultat ska hastigheten anpassas till omständigheterna.

Observera: Under användning bör dammfiltret rengöras regelbundet.

Sopa på torrt underlag

Starta fläkten.

Ställ vid rengöring av en yta programväljaren på sopning med sopvals. Ställ vid rengöring av sidokanter programväljaren på sopning med sopvals och sidoborstar.

Sopa på fuktiga eller våta underlag

Stäng av fläkten. Ställ vid rengöring av en yta programväljaren på sopning med sopvals. Ställ vid rengöring av sidokanter programväljaren på sopning med sopvals och sidoborstar.

Tömma sopbehållaren

Fara

Risk för skada! Under tömningen får inga personer eller djur uppehålla sig i sopbehållarens svängningsområde.

Fara

Klämningsrisk! Fatta aldrig tag i stängerna i tömningsmekaniken. Det är inte tillåtet att uppehålla sig under upplyft behållare.

Fara

Risk för vältning! Ställ maskinen på ett jämnt underlag under tömningsproceduren.

Ställ programväljaren i läge transportfärd. Lyft sopbehållaren. Kör långsamt mot uppsamlingskärlet. Aktivera parkeringsbromsen. Öppna behållarluckan: Tryck på brytaren till vänster och töm sopbehållaren. Stäng behållarluckan: Tryck på brytaren till höger (ca 2 sekunder) tills ändläget har nåtts. Lossa parkeringsbromsen. Kör långsamt bort från samlingskärlet. Sänk ner behållaren ända till slutposition.

Koppla från aggregatet

Tryck ner bromspedalen och håll den nedtryckt. → Aktivera parkeringsbromsen. → Vrid tändningsnyckeln till "0" och dra ut den.

Transport

△FARA

Risk för person- och egendomsskada! Observera vid transport maskinens vikt.

→ Vrid tändningsnyckeln till "0" och dra ut den. → Aktivera parkeringsbromsen. → Säkra maskinen i surrningspunkterna med spännband, vajrar eller kedjor. Säkra maskinen med kilar i hjulen. → Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Lagring

FARA

Risk för person- och egendomsskada! Observera maskinens vikt vid lagring.

Nedstängning

Om sopmaskinen inte används under en längre tid, beakta följande punkter:

Ställ sopmaskinen på ett jämnt underlag. Ställ programväljaren i läge transportfärd. → Vrid tändningsnyckeln till "0" och dra ut den. → Säkra sopmaskinen så att den inte kan rulla iväg. Rengör sopmaskinen in- och utvändigt. Ställ maskinen på en skyddad och torr plats. → Dra ut batterikontakten ur maskinen. → Ladda upp batteriet och efterladda ungefär varannan månad.

Skötsel och underhåll

Allmänna hänvisningar

FÖRSIKTIGHET

Risk för skada!

Tvätta inte dammfiltret.

Före rengöring och underhåll, byte av delar eller omkoppling till annan funktion ska maskinen stängas av, tändningsnyckeln ska dras ut ur tändningslåset och batterikontakten ska dras ur eller batteriet ska kopplas bort. -Avhjälpande underhåll får endast utföras av auktoriserad kundtjänst eller fackkraft på området, införstådd med alla relevanta säkerhetsföreskrifter. -Yrkesmässigt använda maskiner med varierande arbetsområden lyder under säkerhetskontroll enligt VDE 0701. Ställ sopmaskinen på ett jämnt underlag. Vrid tändningsnyckeln till "0" och dra ut den. Aktivera parkeringsbromsen.

Rengöring

FÖRSIKTIGHET

Risk för skada! Maskinen får inte rengöras med slang eller högtryckstvätt (risk för kortslutning eller andra skador).

Rengöra maskinen invändigt Fara

Risk för skada! Använd dammskyddsmask och skyddsglasögon.

Rengör maskinen med en trasa. Blås igenom maskinen med tryckluft.

Rengör maskinen med en fuktig trasa doppad i tvättlut.

Observera: Använd inga aggressiva rengöringsmedel.

Underhållsintervaller

Observera: Samtliga service- och underhållsarbeten som genomförs av kunden måste utföras av kvalificerad fackman. Vid behov kan alltid en Karcher-fackman anlitas.

Dagligt underhåll:

Kontrollera sopvals och sidoborstar med avseende på nedslitning och inlindade band. Kontrollera funktionen på alla manövreringselement. Kontrollera om maskinen är skadad.

Underhåll varje vecka:

Rengör hydraulikkylaren. → Kontrollera hydraulikanläggningen. → Kontrollera hydraulikoljenivån. → Kontrollera bromsvätskenivån. → Kontrollera om tätningslister uppvisar slitage, byt ut vid behov. → Kontrollera och smörj behållarluckan.

Underhåll efter slitage:

Byt ut tätningslister. → Justera resp. byt sidopackningar. Byt sopvals. Byt sidoborstar.

Observera: Beskrivning, se kapitel Underhållsarbeten.

Underhåll av kundtjänst

→ Låt utföra en inspektion enligt uppgifterna i underhållsinstruktionen.

Observera: För att ha anspråk på garanti måste under garantitiden samtliga service- och underhållsarbeten genomföras av en auktoriserad Karcher-kundtjänst enligt underhållsboken.

Underhållsarbeten

Förberedning:

Ställ sopmaskinen på ett jämnt underlag. → Vrid tändningsnyckeln till "0" och dra ut den. → Aktivera parkeringsbromsen.

Allmänna säkerhetsanvisningar △FARA

Risk för skada! Sätt alltid säkerhetsstaven på plats när sopbehållaren är upphöjd.

1 Hållare säkringsstång 2 Säkringsstång → Fäll upp säkringsstången för högtömning och stick in den i hållaren (säkrad).

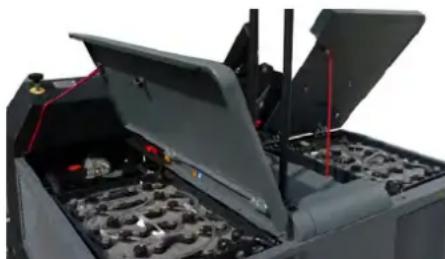

Byta batteri

Batterierna kan endast bytas ut som en komplettsats. Bytet får endast utföras av kvalificerad fackpersonal.

På grund av den höga vikten (545 kg per batteripaket) måste bytet göras med hjälp av en kran. När batteriet ska tas bort ska först minuspoledningen tas bort. Fäst kranlinorna vid batteripaketets 4 öglor och lyft försiktigt ut batterierna. OBS: Ta först bort skydden på sidorna.

Kontrollera hydrauloljenivån och fyll på hydraulolja

MEDDELANDE

Sopbehållaren får inte vara upplyft.

Öppna motorkåpan.

1 Hydrauloljekylare 2 Synglas 3 Förslutningslock, oljepåfyllningsöppning 4 Manometer 5 Hydrauloljetank 6 Säkring FU 1 (huvudsäkring) 7 Elektronikhus

Får endast öppnas av kundtjänst.

Kontrollera nivån på hydrauloljan med hjälp av synglaset. - Oljenivån måste ligga mellan "MIN"- och "MAX"-markeringarna. - Befinner sig oljenivån under "MIN"-markering så fyll på hydraulolja. Skruva bort locket på oljepåfyllningsöppningen. Rengör påfyllningsområdet. Fyll på med hydraulolja.

Oliesorter: se Tekniska data

Skruva på locket på oljepåfyllningsöppningen.

MEDDELANDE

Om manometern visar ett förhöjt hydrauloljetryck måste hydrauloljefiltret bytas ut av Karcher-kundtjänst.

Kontrollera hydrauliken

Aktivera parkeringsbromsen. Starta motorn.

Underhållsarbeten på hydraulikanläggningen får endast genomföras av Kärcher kundtjänst. Kontrollera samtliga hydraulikslangar och anslutningar avseende täthet.

Inspektera sopvalsen

Vrid tändningsnyckeln till position "I". Höj sopbehållaren ända till slutposition. Vrid tändningsnyckeln till position 0. Aktivera parkeringsbromsen. Använd säkerhetsstav vid höjdtömning. Ta bort band eller ledningar från sopvalsen. Drag ut säkerhetsstaven. Sätt tändningsnyckeln i tändningslåset.

Vrid tändningsnyckeln till position "I". Sänk ner behållaren ända till slutposition. Stäng av motorn.

Byta ut sopvals

1 Fästskruv sopvalsupphängning

2 Borstvals 3 Sopvalsupphängning 4 Fästplåt sidotätning 5 Tätning på sidan

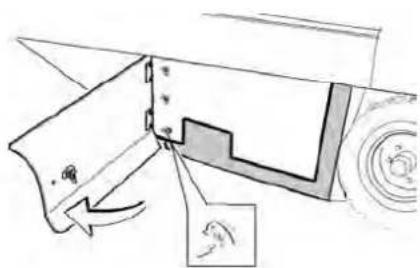

→ Öppna sidoskydd med nyckel → Skruva loss vingmuttrar på fästplåten till sidopackningen och ta bort plåten. Fäll tätningen utåt. → Skruva ur sopvalshållarens fästskruv och fäll ut hållaren. Ta ur sopvalsen.

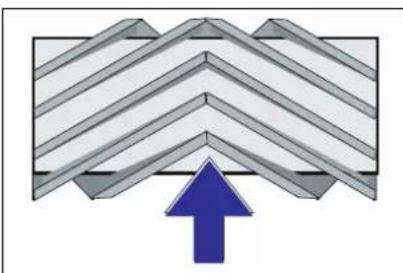

Sopvalsens installationsposition i körriktning (sett ovanifrån)

Observera: Beakta borstsatsens position vid installation av en ny sopvals.

→ Montera ny sopvals. Spåren på sopvalsen måste placeras på kammarna på mitt emot liggande arm.

Observera: Sopspegeln måste ställas in på nytt efter installation av en ny sopvals.

Kontrollera och ställa in sopvalsens sopspegel

→ Kontrollera lufttrycket i däcken. Stäng av sugfläkten. Kör sopmaskinen på ett plant och jämnt underlag som är tydligt täckt med damm eller krita. Ställ in programväljaren på sopning med sopvals. Ställ programväljaren i läge transportfärd. Kör maskinen baklänges.

→ Kontrollera resultatet.

Sopytans form ska vara en jämn kvadrat som är mellan 80-85 mm bred.

Ställ in sopspegelbredd:

1 Justerskruv

Ställ in sopspegeln genom justering av inställningsskruven. Kontrollera resultatet.

Kontrollera och ställ in sidoborstens sopspegel

Lyft sidoborstarna. Kör sopmaskinen på ett plant och jämnt underlag som är tydligt täckt med damm eller krita. Ställ in programväljaren på sopning med sopvals och sidoborstar. Lyft sidoborstarna. Ställ programväljaren på körning. Kör maskinen baklänges. Kontrollera resultatet.

Bredden på sopspegeln bör vara mellan 40-50 mm.

Korrigera sopspegeln med de två inställningsskruvarna. Kontrollera resultatet.

Ställ in sidopackningar

Kör upp sopbehållaren och säkra med säkringsstång.

FARA

Risk för skada! Sätt alltid säkerhetsstaven på plats när sopbehållaren är upphöjd. Fäll upp säkringsstången för högtömning och stick in den i hållaren (säkrad).

1 Hållare säkringsstång 2 Säkringsstång. Öppna sidoskydd, följ beskrivningen i kapitlet "Byta sopvals". Lossa 6 vingmuttrar på fästplåten på sidan. Lossa 3 muttrar (NV 13) på främre fästplåten. Tryck ner sidopackningen (långhål) tills den befinner sig 1-3 mm från golvet. Skruva fast fästplåtarna. Gör om proceduren på andra sidan.

Rengör dammfilter manuellt

Rengör dammfilter med knappen filter-rengöring.

Byta ut dammfilter

VARNING

Töm sopbehållaren innan dammfiltret byts ut. Bär dammskyddsmask vid arbeten på filteranläggningen. Beakta säkerhetsföreskrifterna för arbeten med fint damm.

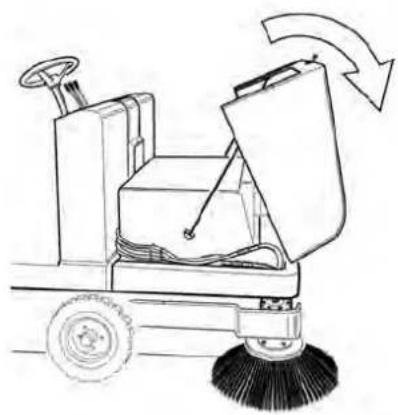

→ Öppna spärren genom att skruva ur skruven med stjärngrepp. → Fäll maskinhuvens framåt.

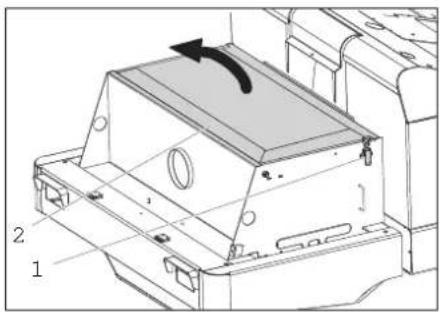

→ Öppna filterskydd.

→ Fäll filterskakaren framåt.

Byt dammfilter. Stäng filterskyddet igen.

Byta glödlampa i strålkastaren (tillval)

→ Skruva bort strålkastaren → Lyft ut strålkastaren och drag ur kontakten.

Observera: Tänk på kontakternas placering.

→ Skruva isär strålkastaren. → Drag isär strålkastarhöljet men håll det vågrätt eftersom lampenheten inte är fastsatt. → Släpp spärr på låsbygel och tag ut glödlampa. Sätt i en ny glödlampa. Hopsättning i omvänd ordningsföljd.

Byta glödlampa i blinkers (tillval)

Observera: Tag bort blinkerglaset från höljet när glödlampa ska bytas.

Byta ut säkringar

→ Öppna säkringshållare.

→ Kontrollera säkringar. Byt ut defekta säkringar.

Observera: Säkringen FU 01 (huvudsäkringen) sitter på elektronikhuset.

Säkringarna FU 14, FU 15 och FU 16 sitter inne i elektronikhuset. Observera: Endast auktoriserad kundtjänst får öppna huset och byta säkringarna.

FU 01 Huvudsakring 330 A
FU 02 Sateskontakt-brytare 3 A
FU 03 Förarkabin (tillval) 10 A
FU 04 Körriktningsomkoppla- re	5 A
FU 05 Multifunktionsindike- ring	3 A
FU 06 Hydrauloljekylare 25 A
FU 07 Programväljare 15 A
FU 08 Tuta 10 A
FU 09 Belysning vänster 7,5 A
FU 10 Belysning höger 7,5 A
FU 11 Arbetsbelysning 10 A
FU 12 Varningslampor runt om	5 A
FU 13 Skaksystem 10 A
FU 14 Motor 3 A
FU 15 Spänningsomvandlare 20 A
FU 16 Nyckelbrytare 3A

Observera: Använd bara säkringar med samma säkringsvärden.

Åtgärder vid störningar Tekniska data

Störning Åtgård
Maskinen kör inte eller enbart längsamt	Ta plats på förarsätet, sälessensorn aktiveras
	Koppla in säkringen FU 1 (på elektronikhuset) som har lõst ut.
	Ladda upp eller byta ut batteriet
	Lossa parkeringsbromsen
	Kontrolera om band eller snoren har lindats upp.
	Ta kontakt med Kärcher-kundtjänst
Pipande ljud i hydrauliken Fyll på h	ydraulikvättka
	Ta kontakt med Kärcher-kundtjänst
Borstarna snurrar endast längsamter inte alls	Kontrolera om band eller snoren har lindats upp.
	Ta kontakt med Kärcher-kundtjänst
Liten aller ingen sugkraft i borstområdet	Rengör filter
	Ta kontakt med Kärcher-kundtjänst
Maskinen dammar Ställ in sidopack	ningar
	Starta flätt
	Rengörà dammfilter
	Byta filterättingar
	Ta kontakt med Kärcher-kundtjänst
Sopenheden läter skräp litga Töm	sopbehällaren
	Rengörà dammfilter
	Byta ut SOPvals
	Ställa in sopspegel
	Byt ut tätningsband på sopbehällaren
	Åtgårda blockering på SOPvals
	Ta kontakt med Kärcher-kundtjänst
Sopbehällaren lyfts och sänks ej K	kontrollera säkringar.
	Ta kontakt med Kärcher-kundtjänst
Sopbehällaren förflyttas für läng-samt eller inte alls	Ta kontakt med Kärcher-kundtjänst
Driftstörningar med hydrauliskt ak-tiverade delar	Ta kontakt med Kärcher-kundtjänst

		KM 150/500 R Bp
Maskindata
Körhastigkeit, fremåt km/h 9
Körhastigkeit, bakåt km/h 9
Lutningsgrad (max.) -- 12%
Yteffekt utan sidoborstar m	2/h 11000
Yteffekt med 1 sidoborstar m	2/h 13800
Arbetsbredd utan sidoborstar mm 1200
Arbetsbredd med 1 sidoborstar	mm 1500
Skyddssätt droppvattenskyddad	-- IPX 3
Användingstid med fulladdat batteri	h	4
Elektrisk anlöggning
Batterikapacitet	V, Ah	48, 700
Totalvikt batteripaket (maskinen kräver 2 batteripaket)	kg	1090
Hydraulisk anlöggning
Oljemängd i den kompletta hydraulikanlöggningen	I	35
Oljemängd i hydrauliktanken	I	28
Hydraulola typ -- HV 46
Sopbehällare
Max avlastningshöjd mm 1470
Sopbehällarens volym I 500
Sopvals
Sopvals diameter mm 380
Sopvalsbredd mm 1200
Varvital 1/min 360
Sopspegel mm 80
Sidoborste
Sidoborste diameter mm 600
Varvital (steglost) 1/min 0 - 54
Massiva gummidäck
Storlek fram -- 5.00-8
Storlek bak -- 4.00-8
Bromsar
Framhjul -- mekanisk
Bakhjul	-- hydrostatisk
Filter- ochugsystem
Bygnadssätt	-- Plattfilter
Varvital 1/min 2750
Filterya findammfilter	m2	7
Märkundertryckugsystem	mbar	5
Märkvolymströmugsystem	m3/h	2400
Skaksystem -- Elmotor
Omgivningsforhällanden
Temperatur	°C	-5 till +40
Luftfuktighet, ingen dagning	%	0 - 90
Beräknade värden enligt EN 60335-2-72
Brusnivå
Ljudtrycksnivå LpA	dB(A)	74
Osäkerhet KpA	dB(A)	3
Ljudteffektsnivå LwA + Osäkerhet KwA	dB(A)	97
Vibrationser i apparaten
Hand-Arm Vibrationsvärde	m/s2	1,2
Säte	m/s2	0,6
Osäkerhet K	m/s2	0,1
Mätt och vikt
Längd x Bredd x Höjd	mm 2442x1570x1640
Vändningsradie höger	mm 1515
Vändningsradie vänster	mm 1600
Vikt (med/utan batteri) kg 1398/2690
Tillåten totalvik	kg	3089
Tillåten axelbelastning fram	kg	1417
Tillåten axelbelastning bak	kg	1672
Med reservation für tekiskaändringar!

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Sopmaskin

Typ: 1.186-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Tillämpad metod för överensstämmelsebedömning

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt: 94

Garanterad: 97

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

- Asfalt - Toostuspinnad - Valatud põrandad - Betoon - Sillutiskivid

Ohutusalased märkused

∴ a 1 = 2,a n + 1 = n2 + n3 + n4 + ... + 1n + 1

1,2,3,4,5,6,7,8 ⇒ 1,2,3,4,5,6,7,8 = 1,2,3,4,5,6,7,8 = 1,2,3,4,5,6,7,8

1. | x - 2| = 5/2 .

a 0 > 2| 1,µ ,y 1| > 2| y 1,y 1|
