Tipo di prodotto	Spazzatrice semovente con conducente a sedere
Marca	Kärcher
Modello	KM 150/500 R Bp Pack
Dimensioni (L × l × H)	2442 × 1570 × 1640 mm
Peso a vuoto (senza batterie)	1398 kg
Peso totale ammissibile	3089 kg
Alimentazione	Batteria 48 V, 700 Ah (2 pacchi batteria da 24 V ciascuno)
Autonomia	4 ore (batteria completamente carica)
Larghezza di spazzamento (con spazzola laterale)	1500 mm
Larghezza di spazzamento (senza spazzola laterale)	1200 mm
Capacità di spazzamento massima	13800 m²/h (con 1 spazzola laterale)
Volume del cassetto polvere	500 L
Altezza di scarico massima	1470 mm
Velocità di spostamento (avanti/indietro)	9 km/h
Pendenza massima (senso di marcia)	12 %
Raggio di sterzata (destra/sinistra)	1515 mm / 1600 mm
Superficie del filtro antipolvere	7 m²
Livello di pressione acustica (LpA)	74 dB(A)
Vibrazioni (sedile)	0,6 m/s²
Tipo di olio idraulico	HV 46
Quantità di olio idraulico (serbatoio)	28 L
Manutenzione	Quotidiano: controllo usura spazzole, comandi; settimanale: pulizia radiatore, controllo livello olio; dopo 50 h: prima ispezione SAV
Sicurezza	Contatto di sicurezza sul sedile, freno di stazionamento, barra di sicurezza per scarico, interruttore batteria
Accessori opzionali	Cabina, tetto di protezione, lampeggiante, tergicristallo, illuminazione di lavoro

Domande frequenti - KM 150500 R Bp Pack Kärcher

Qual è la capacità del cassetto polvere?

Il cassetto polvere ha una capacità di 500 litri. Può essere svuotato da un meccanismo di sollevamento idraulico fino a un'altezza di 1470 mm.

Come caricare le batterie?

Utilizzare il caricabatterie consigliato (48 V, 80 A). Scollegare i connettori della batteria dalla macchina, collegarli al caricabatterie, quindi collegare il caricabatterie a una presa 16 A. Lasciare il cofano motore aperto durante la carica. Caricare solo in un luogo ben ventilato.

Qual è l'autonomia della spazzatrice?

Con batterie completamente cariche (48 V, 700 Ah), l'autonomia è di circa 4 ore in funzionamento continuo.

Come regolare la traccia di spazzamento?

Posizionare la macchina su un terreno polveroso, selezionare il programma di spazzamento con spazzola rotante, quindi spostarla in retromarcia. La traccia deve essere un rettangolo largo da 80 a 85 mm. Regolare la vite di regolazione situata vicino alla spazzola per modificare la traccia.

Cosa fare se la polvere fuoriesce dall'apparecchio?

Controllare prima le guarnizioni laterali e regolarle a 1-3 mm dal suolo. Assicurarsi che il ventilatore di aspirazione sia in funzione. Pulire o sostituire il filtro antipolvere se necessario.

Qual è la pendenza massima che la macchina può superare?

La pendenza massima nel senso di marcia è del 12 %. In senso laterale, non superare il 10% per evitare ribaltamenti.

Come svuotare il cassetto polvere in sicurezza?

Parcheggiare la macchina su una superficie piana, tirare il freno di stazionamento, quindi azionare l'interruttore per sollevare il cassetto. Aprire lo sportello del collettore. Non stare mai sotto il cassetto sollevato e utilizzare la barra di sicurezza fornita.

Che tipo di olio idraulico utilizzare?

Utilizzare olio idraulico di tipo HV 46. Il serbatoio contiene 28 litri e il sistema completo 35 litri.

Come pulire il filtro antipolvere?

Il filtro si pulisce manualmente utilizzando il pulsante di pulizia del filtro sul cruscotto. Per una sostituzione, svuotare prima il cassetto, aprire il coperchio del filtro e sostituire l'elemento. Indossare una maschera antipolvere.

Cosa fare se la macchina non avanza?

Verificare di essere seduti sul sedile (contatto di sicurezza). Controllare il fusibile principale FU1 (330 A) nella scatola elettronica. Se le batterie sono scariche, ricaricarle. Assicurarsi che il freno di stazionamento sia rilasciato.

MANUALE UTENTE KM 150500 R Bp Pack Kärcher

Rischio di danneggiamento!

Avvertenze generali. IT 1

Protezione dell'ambiente IT 1

Garanzia .IT 1

Accessori e ricambi. . . .IT1

Simboli riportati nel manuale

d'uso IT 1

Simboli riportati sull'apparec

chio IT 1

Uso conforme a destinazione . IT 2

Uso errato prevedibile . . IT 2

Pavimentazioni adatte . . IT 2

Norme di sicurezza. IT2

Avvertenze di sicurezza riguardo all'uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Avvertenze di sicurezza riguardo alla marcia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Avvertenze di sicurezza per apparecchi alimentati a batteria.

Apparecchi con svuotamento in alto. IT 3

Apparecchi con grado di protezione conducente. IT 3

Avvertenze di sicurezza riguardo al trasporto dell'attrezzo. IT 3

Avvertenze di sicurezza riguardo alla cura e la manutenzione. IT 3

Funzione. IT 3

Indicazioni per lo scarico. IT 3

Elementi di lavoro e di funzione. IT 4 Figura Spazzatrice. IT 4

Quadro di controllo. IT 4

Tasti funzione. IT 4

Spie di controllo e display. IT 5 Pedali. IT 5

Prima della messa in funzione. IT 5

Blocco/sblocco del freno di stazionamento. IT 5

Movimentazione della spazzatrice a trazione propria. IT 5

Movimentazione della spazzatrice con trazione propria. IT 5

Messa in funzione .IT 5

Avvertenze generali . . . IT 5

Interventi di controllo e di manutenzione . IT 5

Prima della messa in funzione. IT 5

Norme di sicurezza per l'uso di batterie. IT 5

Caricare le batterie... IT 6

Funzionamento . IT 6

Regolazione del sedile di guida IT 6 Selezione dei programmi . . IT 6

Avviare l'apparecchio...IT 6

Guida . IT 6

Operazioni di spazzamento IT 6

Svuotamento del vano raccolta IT 7

Spegnere l'apparecchio. IT 7

Trasporto . IT 7

Conservazione. IT 7

Fermo dell'impianto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cura e manutenzione IT 7

Avvertenze generali . . . IT 7

Pulizia IT 7

Intervalli di manutenzione IT 7

Interventi di manutenzione IT 8

Guida alla risoluzione dei guasti IT

Dati tecnici. IT

Dichiarazione di conformità UE IT

Prima di utilizzare l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Avvertenze generali

Se dovessero verificarsi danni dovuti al trasporto al momento del disimballo, informare immediatamente il proprio rivenditore.

• Le targhette di avvertimento sull'apparecchio forniscono importanti indicazioni per un uso sicuro.
• Oltre alle indicazioni contenute nel manuale d'uso è necessario osservare le norme di sicurezza e antinfortunistica generali vigenti.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma segnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Batterie, olio e carburanti non devono essere dispersi nell'ambiente. Smaltire queste sostanze attraverso sistemi di raccolta idonei.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

PERICOLO

Per escludere qualsiasi rischio, gli interventi di riparazione e il montaggio dei pezzi di ricambio vanno effettuati esclusivamente dal servizio assistenza autorizzato.

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.
• Maggiori informazioni sulle parti di ricambio sono reperibili al sito www.kaercher.com alla voce "Service".

Simboli riportati nel manuale d'uso

PERICOLO

Avverte da un rischio imminente che determina lesioni corporee gravi o la morte.

AVVERTIMENTO

Avverte da una probabile situazione pericolosa che potrebbe determinare lesioni corporee gravi o la morte.

PRUDENZA

Indica una probabile situazione pericolosa che potrebbe determinare danni leggeri a persone o danni alle cose.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Simboli riportati sull'apparecchio

	Pericolo di scottature cau-sate da superfici calde! Prima di effettuire quali-asi intervento sull'appa-recchio lasciare raffredda-re sufficientemente l'im-pianto di scarico.
	Lavorare sull'apparec-chio indossando sempre guanti protettivi idonei.
	Pericolo di contusions do-vuto incastrandosi tra pa-ti mobili del veicolo
	Rischio di lesioni a causa delle parti mobili. Non af-ferrare dentro con le mani.
	Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
	Alloggio catene / punto della gru
	Punti di appoggio del cric
	Inclinazione massima del fondo durante la marcia con vano raccolta solleva-to.
	Non percorrere pendenze superiori al 12% in senso di marcia.
	Attenzione, spazzola ro-tante (osservare il senso di rotazione).
	Avvertimento da tensione elettrica pericolosa!
	Osservare lanota!
	Sterzare lentamente!
	Leggere le istruzioni per l'uso e agire corrispon- dentamente!
	Rischio di danneggiamen- to! Il filtro della polvere non delve essere lavato.

Uso conforme a destinazione

La spazzatrice è prevista per la pulizia di pavimentazioni nell'impiego industriale e ad esempio per i campi di applicazione seguenti:

Parcheggi - Impianti di produzione - Aree logistiche - Alberghi - Commercio al dettaglio - Magazzini - Marciapiedi

• Questa spazzatrice è destinata a spazzare superfici sporche in ambienti interni ed esterni.
• Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato usarlo.
• Utilizzare la presente spazzolatrice solo conformemente alle indicazioni fornite da questo manuale d'uso.
• È vietato apportare modifiche all'apparecchio. L'apparecchio è idoneo solo all'uso su pavimentazioni indicate nel presente manuale.
• È consentito percorrere solo le superfici adibite all'uso della macchina da parte dell'imprenditore o dei loro incaricati. Regola generale da rispettare: tenere lontana dall'apparecchio qualsiasi sostanza facilmente infiammabile (pericolo d'esplosione/d'incendio).

Uso errato prevedibile

Non spazzare/aspirare mai liquidi esplosivi, gas infiammabili o acidi e solventi allo stato puro! Ne fanno parte benzina, diluenti per vernici o gasolio che, insieme all'aria di aspirazione, possono formare vapori o miscele esplosive, nonché acetone, acidi e solventi allo stato puro che corrodono i materiali dell'apparecchio. Non spazzare/aspirare mai polveri di metallo reattive (ad es. alluminio, magnesio, zinco), insieme a detergenti fortemente alcalini ed acidi esse generano gas esplosivi. Non spazzare/aspirare oggetti ardenti o incandescenti. L'apparecchio non è indicato per spazzare sostanze pericolose per la salute. → È vietato sostare in aree di pericolo. È vietato usare l'apparecchio in ambienti a rischio di esplosione. Non è consentito trasportare altre persone. → È vietato spingere o trasportare oggetti con questo apparecchio.

Pavimentazioni adatte

- Asfalto - Pavimenti industriali - Massetto - Cemento - Pietre per pavimentazioni

Norme di sicurezza

Avvertenze di sicurezza riguardo all'uso

Per il mantenimento dell'aria e delle vie di dispersione, l'apparecchio non deve essere utilizzato ad un'altezza superiore ai 2000 metri sul livello del mare. → (Valido soltanto per la Finlandia) Nel caso in cui l'apparecchio dovesse essere dotato di cavo flessibile in PVC, esso non può più essere utilizzato a temperature ambientali basse (al di sotto di 0°C). In caso di domande riguardo al vostro apparecchio, vi preghiamo di contattare Karcher. → Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato usarlo. → In caso di utilizzo dell'apparecchio in ambienti a rischio (per es. stazioni di servizio) devono essere rispettate le relative norme di sicurezza. È vietato usare l'apparecchio in ambienti a rischio di esplosione.

PERICOLO

Rischio di lesioni!

Non utilizzare l'apparecchio in situazioni di protezione contro eventuali cadute di oggetti in luoghi in cui è possibile che l'operatore venga colpito da oggetti che possono cadere. → Utilizzare sempre l'apparecchio conformemente alla destinazione d'uso te

nendo in considerazione le condizioni locali e prestando attenzione durante il lavoro all'eventuale presenza di terzi, soprattutto bambini.

→ Rispettare in linea di principio le norme, i regolamenti e le disposizioni che valgono per gli autoveicoli. → Prima di iniziare i lavori, l'operatore deve accertarsi che tutti i dispositivi di protezione siano regolarmente collocati e funzionanti. → L'operatore dell'apparecchio è responsabile per incidenti con altre persone o con proprietà di queste. → L'operatore deve indossare indumenti aderenti. Indossare scarpe stabili e evitare di indossare indumenti sciolti e sventolanti. → Prima dell'avviamento, controllare l'area adiacente (p. es. bambini). Fare attenzione che ci sia una sufficiente visibilità! Non lasciare mai l'apparecchio incustodito quando è in funzione il motore. L'operatore deve lasciare l'apparecchio solo dopo aver spento il motore, averlo bloccato contro eventuali movimenti ed estratto la chiave. → Per evitare che l'apparecchio venga utilizzato da persone non autorizzate, togliere la chiave. L'apparecchio deve essere utilizzato solo da persone istruite sul rispettivo uso o che hanno dato prova di saper utilizzare l'apparecchio ed espressamente incaricate dell'uso. → Questo apparecchio non è indicato per essere usato da persone (inclusi bambini) con delle limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dello strumento a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio.

PRUDENZA

Rischio di danneggiamento! Non spazzare nastri, corde o fili perché questi possono avvolgersi al rullospazzola.

Avvertenze di sicurezza riguardo alla marcia

PERICOLO

Rischio di lesioni! Controllare la portata del fondo prima di passare sopra.

PERICOLO

Pericolo di incidenti, pericolo di lesioni! Rischio di ribaltamento in forte pendenza. Non percorrere pendenze superiori al 12% in senso di marcia. Pericolo di ribaltamento in curva veloce (in particolare nelle curve a sinistra). - Percorrere le curve a velocità ridotta. Rischio di ribaltamento su terreni instabili. - Condurre l'apparecchio solo su pavimentazioni stabili. Rischio di ribaltamento in caso di inclinazione laterale eccessiva.

• Percorrere diagonalmente al senso di marcia pendenze non superiori al 10%.

Avvertenze di sicurezza per apparecchi alimentati a batteria

Avviso: Il diritto di garanzia esiste soltanto se si usano batterie e caricabatterie raccomandati dalla Karcher.

• Osservare assolutamente le istruzioni d'uso del produttore della batteria e del caricabatterie. Osservare le raccomandazioni del legislatore riguardanti l'utilizzo di batterie.
• Le batterie scariche devono essere caricate al più presto possibile.
• Per evitare correnti di dispersione, mantenere le batterie pulite e asciutte. Proteggere le batterie da impurità (p.es. polveri di metallo). Non depositare utensili o altri oggetti simili sulla batteria. Pericolo di corto circuito e di esplosione. Non lavorare assolutamente con fiamme aperte nelle vicinanze della batteria o nell'apposito locale caricabatteria. Non produrre scintille e non fumare. Rischio di esplosioni. Non toccare componenti molto caldi quali ad esempio il motore trazione (pericolo di ustione).
• Prudenza con l'acido della batteria! Osservare le relative norme di sicurezza!
• Le batterie dismesse devono essere smaltite conformemente alle norme ambientali (direttiva UE 91/157 CEE).

Apparecchi con svuotamento in alto

PERICOLO

Rischio di lesioni!

→ In caso di interventi sullo svuotamento in alto, sollevare completamente e bloccare il contenitore della spazzatura. Eseguire la protezione solo all'esterno della zona di pericolo.

Apparecchi con tetto di protezione conducente

NOTA

Il tetto di protezione conducente (opzionale) offre protezione contro oggetti più grandi che cadono. Non offre però una protezione contro essere passati sopra!

→ Controllare quotidianamente che la tettoia non sia danneggiata. → In caso di danneggiamento della tettoia, anche di un solo elemento, essa deve essere sostituita completamente. → Ogni modifica della tettoia, nonché il montaggio di elementi, componenti e insieme di componenti non autorizzati da costruttori diversi da Karcher non sono autorizzati e limitano eventualmente la funzione della tettoia.

Avvertenze di sicurezza riguardo al trasporto dell'attrezzo

→ Osservare il peso a vuoto (peso di trasporto) dell'apparecchio durante il trasporto su rimorchi o veicoli.

→ Durante il trasporto dell'apparecchio, togliere la spina della batteria e fissare in modo sicuro l'apparecchio.

Avvertenze di sicurezza riguardo alla cura e la manutenzione

→ Prima di pulire, manutenzionare l'apparecchio, sostituire componenti o passare ad un'altra modalità di funzionamento, spegnere l'apparecchio e togliere la chiave. → Negli apparecchi con batteria di trazione, durante tutti i lavori di rimessaggio e manutenzione, disconnettere la batteria dal sistema elettrico attraverso il punto di separazione della batteria (la spina). → Durante i lavori sull'impianto elettrico scollegare la batteria.

A tal proposito, disconnettere prima il polo negativo e poi il polo positivo. Il ricollegamento avviene secondo la sequenza opposta. Collegare prima il polo positivo e poi quello negativo.

Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico). → Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia. → Rispettare il controllo di sicurezza secondo le disposizioni locali per apparecchi ad uso commerciale. → Lavorare sull'apparecchio indossando sempre guanti protettivi idonei.

Funzione

La spazzatrice funziona secondo il seguente principio.

• Il rullospazzola rotante convoglia lo sporco direttamente nel vano raccolta. -La scopa laterale pulisce gli angoli e i bordi della superficie da pulire e convoglia lo sporco nella carreggiata del rullospazzola. -La polvere fine viene aspirata per mezzo del filtro della polvere attraverso l'aspiratore-raccoglitore.

Indicazioni per lo scarico

Pericolo

Rischio di lesioni, rischio di danneggiamenti!

Osservare il peso dell'apparecchio al caricamento!

Peso (senza batterie) 1398 kg*
Peso (con batterie) 2690 kg*
* Se sono installati kit di montaggio, il peso è rispettovamente maggiore.

Non utilizzare un carrello elevatore. → Per il caricamento dell'apparecchio, utilizzare una rampa idonea o una gru! → Da osservare all'utilizzo di una rampa: spazio libero dal pavimento 70 mm

→ Se l'apparecchio viene fornito su un pallet, alla consegna delle tavole allegate bisogna creare una rampa di discesa. Le istruzioni a ciò le trovate a Pagina 2 (pagina interna della copertina). Avviso importante: la tavola deve essere avvitata forte con 2 viti.

Elementi di lavoro e di funzione

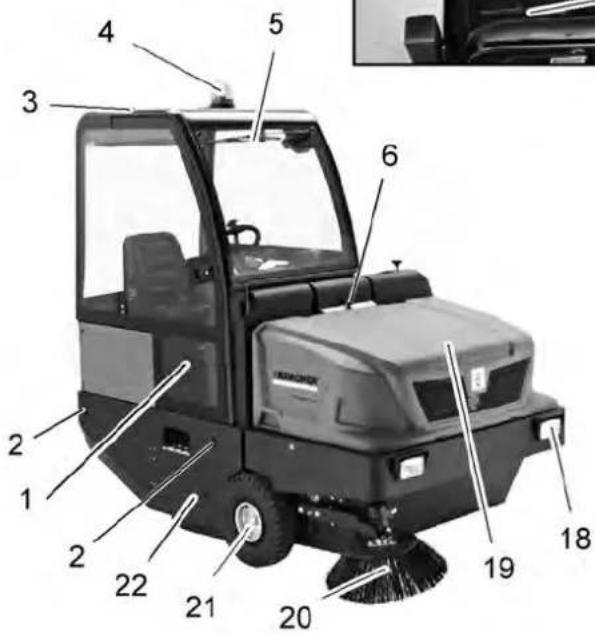

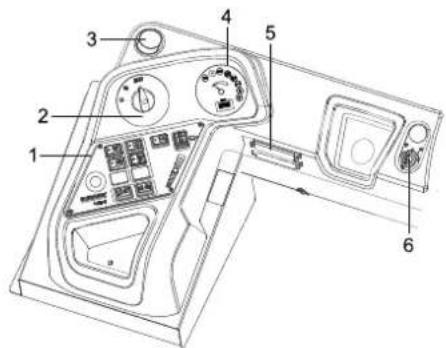

Figura Spazzatrice Quadro di controllo

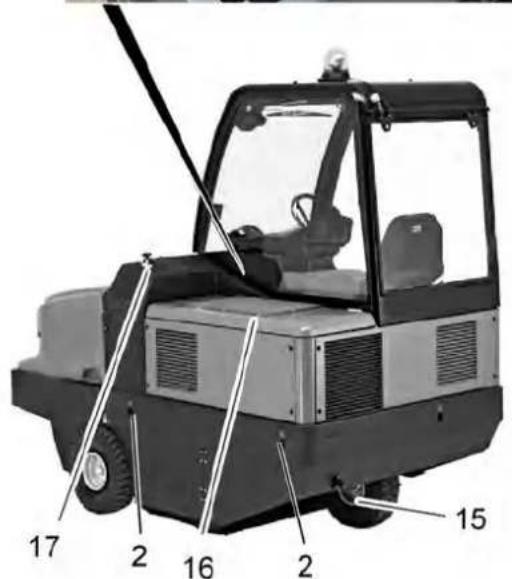

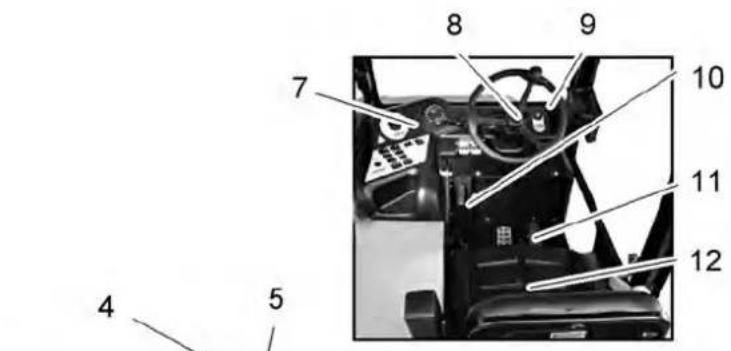

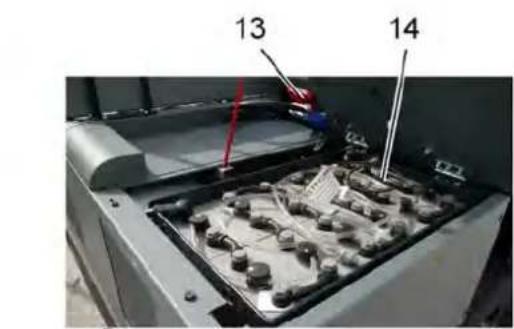

1 Porta cabina (opzione) 2 Punto fisso di fissaggio (4x) 3 Tetto di protezione (opzione) 4 Proiettore rotante lampeggiante 5 Tergicristalli (opzione) 6 Dispositivo di blocco della copertura dell'apparecchio 7 Quadro di controllo 8 Volante 9 Chiave di accensione 10 Freno di stazionamento 11 Pedali 12 Sedile (con interruttore contatto sedile) 13 Spina della batteria 14 Kit Batteria 2× 24V 15 Ruota posteriore 16 Copertura del motore 17 Regolazione del rullospazzola 18 Impianto di illuminazione (opzione) 19 Vano raccolta 20 Spazzole laterali 21 Ruota anteriore 22 Accesso al rullospazzola

1 Tasti funzione 2 Selettore programmi 3 Apertura di ventilazione (opzione) 4 Display multifunzioni 5 Scatola fusibili postazione di lavoro 6 Chiave di accensione

Chiave di accensione

1 Chiave di accensione - Posizione 0: Disattivare il motore - Posizione 1: Accensione inserita - Posizione 2: Avviare il motore

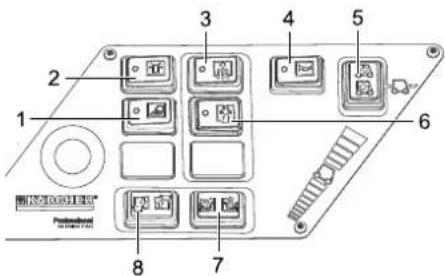

Tasti funzione

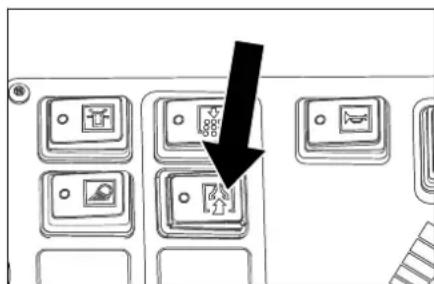

1 Illuminazione di lavoro ON/OFF 2 Proiettore rotante lampeggiante ON/OFF 3 Pulizia del filtro 4 Clacson 5 Selettore direzione di marcia 6 Aspiratore-raccoglitore 7 Apertura / Chiusura sportello contenitore 8 Sollevamento/abbassamento del vano raccolta

Spie di controllo e display

1 Capacità della batteria

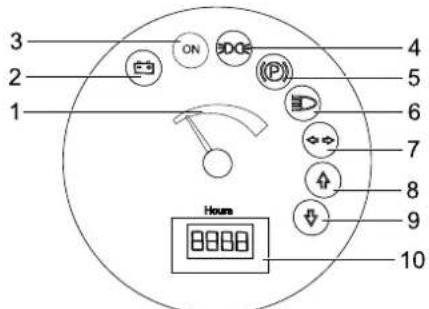

2 Spia di controllo della batteria 3 Spia luminosa Stato di funzionamento 4 Spia di controllo luci di posizione 5 Spia di controllo (non collegata) 6 Spia di controllo per anabbaglianti 7 Spia di controllo (non collegata) 8 Spia di controllo direzione di marcia in avanti 9 Spia di controllo direzione retromarcia 10 Contatore ore di funzionamento

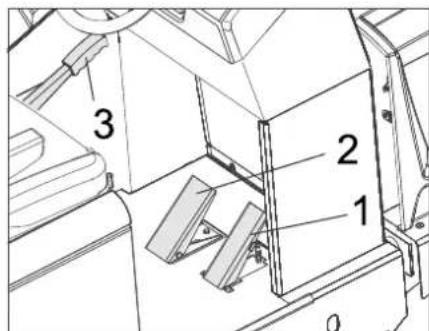

Pedali

1 Acceleratore

2 Pedale del freno 3 Freno di stazionamento

Prima della messa in funzione

Blocco/sblocco del freno di stazionamento

Sbloccare il freno di stazionamento e premere il pedale del freno. Tirare il freno di stazionamento e premere il pedale del freno.

Movimentazione della spazzatrice senza trazione propria

→ Aprire la copertura del motore.

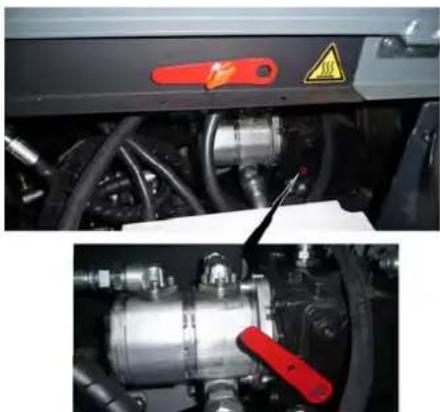

→ Ruotare la leva di marcia libera (rossa) della pompa idraulica di 180° (in senso antiorario). Utilizzare attrezzo speciale.

NOTA

L'attrezzo speciale (chiave per dadi rossa) si trova in un supporto nel telaio del veicolo, accanto alla marcia libera.

PRUDENZA

Non movimentare la spazzatrice con trazione propria su lunghi tragitti e a velocità superiore a 10 km/h. Dopo lo spostamento, riportare la leva di marcia libera nella posizione originale.

Movimentazione della spazzatrice con trazione propria

→ Se la leva di marcia libera è stata girata per spostare la macchina, la stessa va poi girata indietro in senso orario fino all'arresto. Utilizzare attrezzo speciale.

Messa in funzione

Avvertenze generali

→ Depositare la spazzatrice su una superficie piana. Estrarre la chiave di accensione. → Bloccare il freno di stazionamento.

Interventi di controllo e di manutenzione

Ogni giorno prima della messa in funzione

→ Verificare lo stato di carica della batteria, se necessario ricaricare la batteria (vedi il capitolo "Caricare le batterie"). → Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle scope laterali. → Controllare le ruote se impigliate da nastri. → Verificare il funzionamento di tutti gli elementi di lavoro. → Verificare l'eventuale presenza di danni sull'apparecchio. Pulire il filtro polvere con il prodotto apposito per la pulizia del filtro.

Avviso: Descrizione al capitolo Cura e manutenzione.

Prima della messa in funzione

Norme di sicurezza per l'uso di batterie

Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

Rispettare leindicazioni ripor-tate sulla batteria, nelle istruzioni per l'uso e nel manuale d'uso del veicolo.

Indossare una protezione per gli occhi.

Tenere l'accido e le batterie fuori dalla portata dei bambini.

Rischio di esplosione!

Vietato accendere fuochi, pro-durre scintille, usare luci libere e fumare.

Pericolodi uszioni chimiche!

Pronto soccorso.

Avviso di pericolò.

Smaltimento.

Non gettare la batteria nei rifiuti domestici.

Avvertimento da tensione elettrica pericolosa!

Pericolo

Rischio di esplosione! Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria.

Pericolo

Rischio di lesioni! Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

Pericolo

Pericolo di incendio e di esplosione.

• È vietato fumare e usare fiamme libere.
• Areare bene i locali in cui vengono caricate le batterie in quanto sussiste il pericolo di formazione di gas altamente esplosivi.

Pericolo

Pericolo di ustioni chimiche!

• Sciacquare con abbondante acqua pulita eventuali schizzi di acido negli occhi o sulla cute.
• Quindi, contattare immediatamente un medico. Lavare i vestiti sporchi con acqua.

Caricare le batterie.

Caricare le batterie prima dell'accensione dell'apparecchio.

PERICOLO

Rischio di lesioni! Osservare le norme di sicurezza per l'uso di batterie. Osservare le istruzioni del produttore del caricabatterie. Osservare assolutamente le istruzioni per l'uso del produttore di batterie e rispettarle. Caricare le batterie solo con apposito caricabatterie.

Areare bene i locali in cui vengono caricate le batterie in quanto sussiste il pericolo di formazione di gas altamente esplosivi.

Pericolo

Pericolo di ustioni chimiche. Il rabbocco di acqua allo stato scarico della batteria può provocare la fuoriuscita di acido! Durante l'impiego di acido da batteria indossare occhiali di protezione ed osservare le indicazioni in modo da evitare ferite o danneggiamenti dell'abbigliamento. Sciacquare immediatamente eventuali schizzi di acido sulla cute o sull'abbigliamento con acqua abbondante.

PRUDENZA

Utilizzare solo acqua distillata o desalinizzata (EN 50272-T3) per rabboccare la batteria.

Batterie consigliate, caricabatterie

	Codice d'ordina-zione
Contenitore batterie24 V, 700 Ah, (manu-tenzione ridotta)*	6.654-280.0
Caricabatteria 48 V, 80 A	6.654-281.0
* L'apparecchio necessita di 2 batterie

Non è consigliato l'impiego di altre batterie e caricabatterie e può essere fatto solo dopo aver consultato il servizio di assistenza della KÄRCHER.

Staccare la spina della batteria dalla macchina e collegarla alla presa del caricabatterie. → Infilare la spina del caricabatterie in una presa regolare di 16 A, il caricabatterie viene automaticamente caricato. → Tenere aperte entrambe le coperture motore durante la ricarica. → Avviso: Quando le batterie sono cariche, scollegare il caricabatterie dalla rete e poi dalle batterie.

Controllare ed eventualmente correggere il livello del liquido della batteria

PRUDENZA

Osservare assolutamente le istruzioni per l'uso del produttore di batterie e rispettarle.

Controllare lo stato di carica della batteria

• Indicatore della capacità batteria nel campo verde: Batteria carica.
• Indicatore della capacità batteria nel campo giallo: Batteria scarica a metà.
• Indicatore della capacità batteria nel campo rosso: La batteria è quasi scarica. Interruzione automatica a breve dello spazzamento. - La spia luminosa diventa rossa. Batteria scarica. Interruzione automatica dello spazzamento (rimessa in funzione dei gruppi di spazzolamento possibile solo dopo la ricarica della batteria). → Guidare l'apparecchio direttamente alla stazione di carica evitando le pendenze. → Caricare la batteria.

Funzionamento

Regolazione del sedile di guida

→ Tirare la leva di regolazione del sedile verso l'esterno. → Spostare la leva, rilasciare la leva e farla innestare. → Verificare se il sedile è bloccato cercando di spostarlo in avanti ed indietro.

Selezione dei programmi

1 Trasporto 2 Spazzare con il rullospazzola 3 Spazzare con il rullospazzola e le spazzole laterali

Avviare l'apparecchio

Avviso: L'apparecchio è dotato di un interruttore di contatto del sedile. Quando il conducente si alza dal sedile, l'apparecchio viene disinserito automaticamente.

Sedersi sul sedile di guida. Portare il selettore per la direzione di marcia. Bloccare il freno di stazionamento. Inserire la chiave di accensione nel blocchetto dell'accensione. Ruotare la chiave di accensione su "I". L'apparecchio è pronto per l'uso. Ruotare la chiave di accensione su "II". L'apparecchio è pronto all'uso.

Nota: l'indicatore della capacità batteria visualizza per 10 secondi lo stato di carica effettivo.

Guida

Posizionare il selettore programmi su trasporto. Premere e tenere premuto il pedale del freno. Sbloccare il freno di stazionamento.

Avanzare

Posizionare il selettore Direzione di marcia in "avanti". Premere lentamente l'acceleratore.

Fare retromarcia

Pericolo

Rischio di lesioni! Durante la retromarcia non deve sussistere alcun pericolo per terzi. In caso contrario, farsi guidare da un'altra persona.

PRUDENZA

Rischio di danneggiamento! Azionare il selettore direzione di marcia solo con apparecchio fermo.

Posizionare il selettore Direzione di marcia in "retromarcia". Premere lentamente l'acceleratore.

Comportamento di guida

• Attraverso l'acceleratore è possibile impostare la velocità di marcia a regolazione continua.
• Evitare di premere bruscamente il pedale poiché può causare danni all'impianto idraulico.

Frenatura

→ Rilasciare il pedale. L'apparecchio frena automaticamente e si ferma. Avviso: L'effetto frenante può essere supportato dal pedale del freno.

Superare ostacoli

Per superare ostacoli fissi fino a 70 mm → Avanzare lentamente e superare l'ostacolo con cautela.

Per superare ostacoli fissi superiori a 70 mm: Ostacoli simili vanno superati esclusivamente con una rampa idonea.

Operazioni di spazzamento

PRUDENZA

Non spazzare nastri da imballo, fili di ferro o simili in quanto possono causare il danneggiamento del sistema spazzante.

Avviso: Al fine di ottenere un risultato ottimale, si consiglia di adeguare la velocità di marcia alle condizioni presenti in loco.

Avviso: Durante l'uso della spazzatrice si raccomanda di pulire il filtro della polvere ad intervalli regolari.

Spazzare pavimenti asciutti

→ Accendere la ventola.

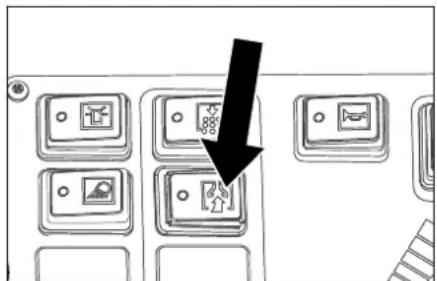

→ Per la pulizia di superfici piane, posizionare l'interruttore programmi su spazzare con rullospazzola. → Alla pulizia di bordi posizionare l'interruttore programmi su spazzare con rullospazzola e spazzola laterale.

Spazzare pavimenti umidi o bagnati

→ Disattivare la ventola. → Per la pulizia di superfici piane, posizionare l'interruttore programmi su spazzare con rullospazzola. → Alla pulizia di bordi posizionare l'interruttore programmi su spazzare con rullospazzola e spazzola laterale.

Svuotamento del vano raccolta

Pericolo

Rischio di lesioni! Durante l'operazione di scarico non vi devono essere animali nell'area di movimentazione del vano raccolta.

Pericolo

Pericolo di schiacciamento! Non inserire mai le mani nella tiranteria del sistema di svuotamento. Non sostare sotto il vano raccolta sollevato.

Pericolo

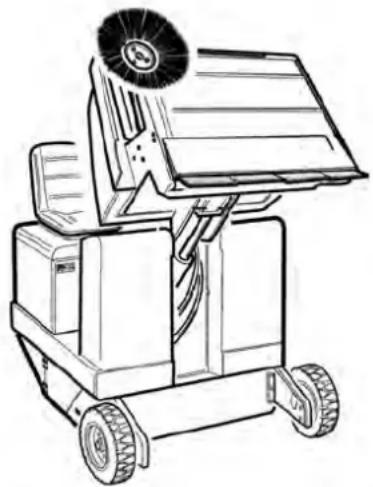

Pericolo di ribaltamento! Durante l'operazione di scarico l'apparecchio deve appoggiare su una superficie piana.

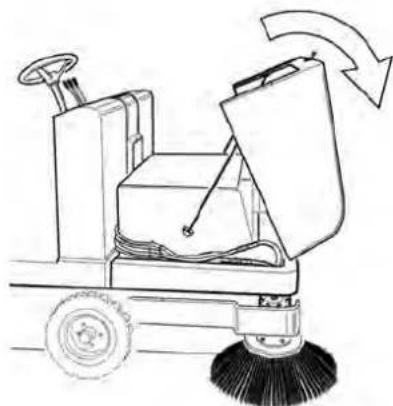

Posizionare il selettore programmi su trasporto → Sollevare il vano raccolta. → Avvicinarsi lentamente al serbatoio di raccolta. → Bloccare il freno di stazionamento. → Apertura sportello contenitore: Premere l'interruttore a sinistra e svuotare il vano di raccolta sporco.

Chiusura sportello contenitore: Premere l'interruttore a destra (circa 2 secondi) finché è ribaltato in posizione finale. Sbloccare il freno di stazionamento. → Allontanarsi lentamente dal serbatoio di raccolta. → Abbassare fino alla posizione finale il vano raccolta.

Spegnere l'apparecchio

Premere e tenere premuto il pedale del freno. → Bloccare il freno di stazionamento. → Girare la chiave di accensione su "0" ed estrarla.

Trasporto

PERICOLO

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

→ Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento. → Assicurare l'apparecchio ai punti fissi di fissaggio (4x) con cinghie di serraggio, funi o catene. → Bloccare l'apparecchio con dei cunei ai bordi. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Conservazione

PERICOLO

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Fermo dell'impianto

Se la spazzatrice non viene utilizzata per un lungo periodo, si prega di osservare quanto segue:

→ Depositare la spazzatrice su una superficie piana. → Posizionare il selettore programmi su trasporto. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare la spazzatrice in modo tale che non possa spostarsi accidentalmente. Pulire la spazzatrice all'interno e all'esterno. → Depositare l'apparecchio in un luogo riparato ed asciutto. Staccare la spina della batteria dalla macchina. → Caricare la batteria e ricaricarla circa ogni 2 mesi.

Cura e manutenzione

Avvertenze generali

PRUDENZA

Rischio di danneggiamento! Il filtro della polvere non deve essere lavato.

→ Prima di pulire, manutenere l'apparecchio, sostituire componenti o passare ad un'altra modalità di funzionamento, spegnere l'apparecchio, togliere la chiave e scollegare o staccare la batteria. - Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia. Gli apparecchi ad uso mobile impiegati nel settore industriale sono soggetti al controllo di sicurezza secondo la norma VDE 0701. → Depositare la spazzatrice su una superficie piana. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento.

Pulizia

PRUDENZA

Rischio di danneggiamento. Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico).

Pulizia interna dell'apparecchio Pericolo

Rischio di lesioni! Indossare una mascherina antipolvere e occhiali protettivi.

Pulire l'apparecchio con un panno. Pulire l'apparecchio con aria compressa.

Pulizia esterna dell'apparecchio

Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia. Avviso: Non utilizzare detergenti aggressivi.

Intervalli di manutenzione

Avviso: Il contatore ore di funzionamento indica quali sono gli intervalli di manutenzione.

Interventi di manutenzione da effettuare da parte del cliente

Avviso: Tutti gli interventi di assistenza e di manutenzione da effettuare da parte del cliente devono essere eseguiti da un tecnico qualificato. Se necessario, ci si può rivolgere in qualsiasi momento al rivenditore specializzato Kärcher.

Manutenzione giornaliera:

→ Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle scope laterali. → Verificare il funzionamento di tutti gli elementi di lavoro.

→ Verificare l'eventuale presenza di danni sull'apparecchio.

Manutenzione settimanale:

Pulire il radiatore olio idraulico. → Controllare l'impianto idraulico. → Controllare il livello dell'olio idraulico. → Controllare il livello del liquido del freno. → Verificare l'usura dei listelli di tenuta, eventualmente sostituirli. → Controllare e ingrassare lo sportello contenitore.

Interventi di manutenzione in caso di usura:

Sostituire i listelli di tenuta. → Aggiustare le guarnizioni laterali risp. sostituire. Sostituire il rullospazzola. Sostituire le scope laterali.

Avviso: Descrizione al capitolo Interventi di manutenzione.

Interventi di manutenzione da effettuare dal servizio assistenza clienti

Manutenzione dopo 50 ore di funzionamento:

→ Far effettuare la prima ispezione prevista dal registro di manutenzione.

Manutenzione dopo 250 ore di funzionamento:

→ Fare eseguire l'ispezione secondo il libretto di manutenzione.

Avviso: Ai fini della garanzia è necessario far eseguire, durante il periodo di garanzia, tutti gli interventi di assistenza e di manutenzione dal servizio assistenza clienti autorizzato Kärcher come indicato nel libretto di manutenzione.

Interventi di manutenzione

Preparazione:

→ Depositare la spazzatrice su una superficie piana. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento.

Norme di sicurezza generali PERICOLO

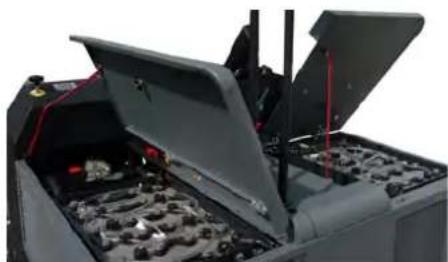

Rischio di lesioni! Introdurre la barra di sicurezza sempre con il vano raccolta sollevato.

1 Supporto barra di sicurezza

2 Barra di sicurezza

Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

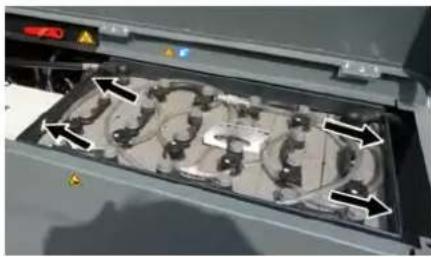

Le batterie possono essere sostituite solo tutte. La sostituzione deve avvenire solo tramite tecnico qualificato.

Dovuto al grande peso (ogni pacchetto batterie pesa 545 kg), la sostituzione deve essere eseguita con una gru. Prima di smontare la batteria, staccare il cavo del polo negativo. Fissare le funi della gru ai 4 occhielli del gruppo batterie e sollevare fuori cautamente le batterie.

Nota: Rimuovere dapprima le coperture laterali.

Controllare il livello dell'olio idraulico e aggiungere olio idraulico. NOTA

Il contenitore del vano raccolta non deve essere sollevato.

Aprire la copertura del motore.

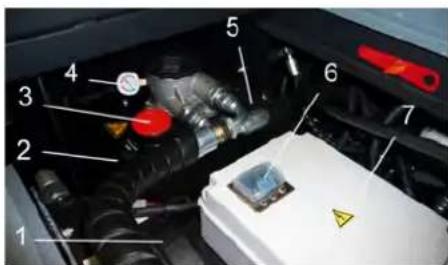

1 Radiatore olio idraulico 2 Vetro d'ispezione 3 Tappo di chiusura, apertura di riempimento olio 4 Manometro 5 Serbatoio olio idraulico 6 Fusibile CF 1 (fusibile principale) 7 Scatola elettronica

L'apertura è consentita solo per mezzo del servizio di assistenza.

Controllare il livello dell'olio idraulico dal vetro d'ispezione. Il livello dell'olio deve essere compreso fra le tacche "MIN" e "MAX". Se il livello dell'olio è al di sotto della tacca di MIN, aggiungere olio idraulico. Svitare il coperchio di chiusura del foro di rabbocco dell'olio. Pulire l'area di introduzione. Rabboccare con olio idraulico.

Tipo di olio: vedi Dati tecnici

Svitare il coperchio di chiusura del foro di rabbocco dell'olio.

NOTA

Se il manometro indica una pressione olio idraulico aumentata, alla bisogna fare cambiare il filtro olio idraulico dal servizio di assistenza Karcher.

Controllare l'impianto idraulico

Bloccare il freno di stazionamento. Avviare il motore.

Fare eseguire la manutenzione dell'impianto idraulico solo dal servizio assistenza autorizzato Karcher.

Controllare la tenuta dei tubi flessibili idraulici e dei collegamenti.

Controllo del rullo spazzola

Ruotare la chiave di accensione su "I". Sollevare fino alla posizione finale il vano raccolta. Ruotare la chiave di accensione su 0. Bloccare il freno di stazionamento. Impiegare la barra di sicurezza per lo scarico in altezza. Togliere eventuali nastri o spaghi dal rullo spazzola. Estrarre la barra di sicurezza. Inserire la chiave d'accensione nel blocchetto dell'accensione. Ruotare la chiave di accensione su "I". Abbassare fino alla posizione finale il vano raccolta. Spegnere il motore.

Sostituzione del rullo spazzola

1 Vite di fissaggio alloggio rullospazzola 2 Rullospazzola 3 Alloggio rullospazzola 4 Lamiera di sostegno guarnizione laterale 5 Guarnizione laterale

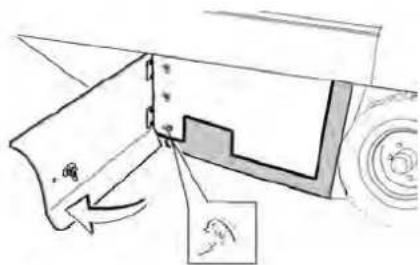

Aprire il rivestimento laterale con la chiave. Svitare i dadi ad alette della guarnizione laterale sulla lamiera di sostegno e rimuovere la lamiera. Ribaltare all'esterno la guarnizione laterale. Svitare la vite di fissaggio alloggio rullospazzola e ribaltare all'esterno l'alloggio. Estrarre il rullo spazzola.

Posizione di montaggio del rullospazzola in senso di marcia (vista dall'alto)

Avviso: Al montaggio del nuovo rullospazzola, fare attenzione alla posizione delle setole.

Montare la nuova rullospazzola. Le scanalature del rullospazzola devono essere introdotte sulle camme del braccio oscillante contrapposto.

Avviso: Dopo il montaggio del nuovo rullo spazzola occorre regolare la simmetria delle spazzole.

Controllo e regolazione della simmetria del rullo spazzola

Controllare la pressione delle ruote. Disattivare l'aspiratore-raccoglitore. Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso. Impostare il selettore programmi su spazzare con rullospazzola. Posizionare il selettore programmi su trasporto. Spostare il veicolo in retromarcia. Controllarne la simmetria.

La simmetria delle spazzole deve formare un rettangolo uniforme largo 80-85 mm. Regolare la larghezza della simmetria:

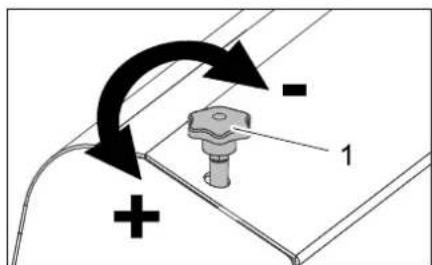

1 Vite di regolazione

Regolare la posizione del rullospazzola regolando la vite di regolazione. → Controllare la simmetria.

Controllo e regolazione della simmetria delle spazzole laterali

→ Sollevare le spazzole laterali. → Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso. → Impostare il selettore programmi su spazzare con rullospazzola e spazzola laterale. → Sollevare le spazzole laterali. → Girare il selettore programmi su Marcia. → Spostare il veicolo in retromarcia. → Controllarne la simmetria.

La larghezza della simmetria deve essere compresa tra 40-50 mm.

Correggere la simmetria spazzola con le due viti di regolazione. → Controllarne la simmetria.

Aggiustare le guarnizioni laterali

→ Alzare il vano raccolta e bloccare con barra di sicurezza.

PERICOLO

Rischio di lesioni! Introdurre la barra di sicurezza sempre con il vano raccolta sollevato.

Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

1 Supporto barra di sicurezza 2 Barra di sicurezza → Aprire il rivestimento laterale come descritto al capitolo „Sostituire il rullospazzola".

→ Allentare 6 dadi ad alette sulla lamiera di sostegno laterale. → Allentare 3 dadi (AC 13) sulla lamiera o sostegno anteriore. Premere la guarnizione laterale in basso (asola) sino ad avere una distanza di 1-3 mm dal pavimento. → Avvitare le lamiere di sostegno. → Ripetere la procedura sull'altro lato dell'apparecchio.

Pulire manualmente il filtro della polvere

Pulire il filtro polvere con il tasto prodotto per la pulizia del filtro.

Sostituzione del filtro della polvere AVVERTIMENTO

Prima di iniziare a sostituire il filtro della polvere, svuotare il vano raccolta. Durante gli interventi sull'impianto filtrante indossare una mascherina antipolvere. Osservare le norme di sicurezza vigenti specifiche per polveri fini.

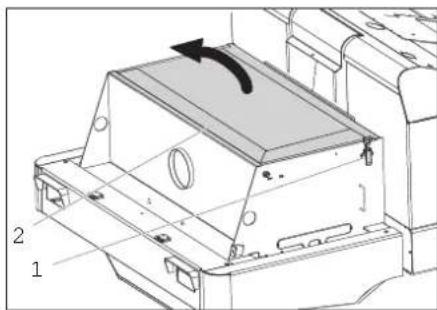

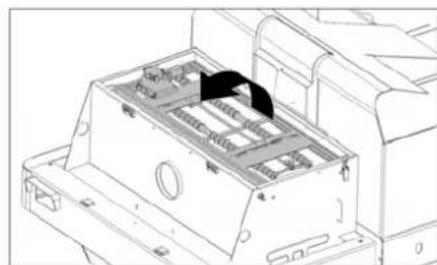

→ Aprire il bloccaggio svitando le viti ad alette. Ribaltare il cofano in avanti.

→ Aprire il coperchio del filtro.

→ Ribaltare lo scuotitore filtro in avanti.

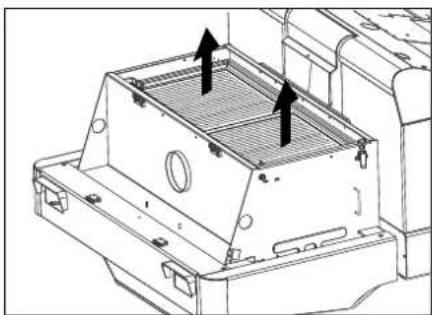

Sostituire il filtro della polvere. Richiudere il coperchio del filtro.

Sostituire la lampadina del faro (opzione)

Svitare i fari. Estrarre i fari e staccare la spina.

Avviso: Osservare le posizioni delle spine.

Svitare i fari. → Estrarre l'alloggiamento dei fari e tenerlo in orizzontale poiché l'unità delle lampade non è fissata. Sbloccare la staffa di chiusura e rimuovere la lampadina. Montare una nuova lampadina. → Montare nella sequenza inversa.

Sostituire la lampadina dell'indicatore di direzione (opzione)

Avviso: Per la rimozione della lampadina dell'indicatore di direzione è necessario rimuovere il vetro dell'indicatore dall'alloggiamento delle frecce direzionali.

Sostituzione dei fusibili

Aprire il portafusibili.

→ Controllare i fusibili. Sostituire i fusibili difettosi.

Nota: Il fusibile CF 01 (fusibile principale) è collocato sulla scatola elettronica. I fusibili CF 14, CF 15 e CF 16 si trovano all'interno della scatola elettronica. Attenzione: L'apertura della scatola e la sostituzione dei fusibili è consentita solo per mezzo del servizio di assistenza autorizzato.

FU 01 Fusibile principale 330 A
FU 02 Interruttore di contatto del sedile	3 A

FU 03 Cabina conducente(opzione)	10 A
FU 04 Interruttore "Direzione di marcia"	5 A
FU 05 Display multifunzioni 3 A
FU 06 Radiatore olio idraulico	25 A
FU 07 Selettore di programma	15 A
FU 08 Clacson 10 A
FU 09 Iluminazione sinistra 7,5 A
FU 10 Iluminazione destra 7,5 A
FU 11 Iluminazione area di lavoro	10 A
FU 12 Proiettre rotante lampeggiante	5 A
FU 13 Agitatore 10 A
FU 14 Motore 3 A
FU 15 Trasformatore di ten-sione	20 A
FU 16 Interruttore a chiave 3A

Avviso: Utilizzare esclusivamente fusibili aventi lo stesso valore.

Guida alla risoluzione dei guasti

Guasto Rimedio
L'apparecchio non si sposta o si sposta solo lentamente	Sedersi sul sedile di guida. L'interruttore di contatto sedile si attiva.
	Ripristinare il fusabile scattato CF 1 (sopra la scatola elettronica)
	Caricare o sostituire la batteria
	Sbloccare il freno di stazionamento
	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kärcher.
Fischi provenienti dalsystema idraulico	Rabboccare con liquido idraulico
	Informare il servizio assistenza clienti Kärcher.
Le spazzole non ruotano o ruotano solo lentamente	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kärcher.
Scarsa o nessuna forza aspirante nell'area delle spazzole	Pulizia del filtro
	Informare il servizio assistenza clienti Kärcher.
L'apparecchio produce polvere Agg	iustare le guarnizioni laterali
	Accendere la ventola
	Pulire il filtro della polvere
	Sostituzione delle guarnizioni del filtro
	Informare il servizio assistenza clienti Kärcher.
L'unità spazzante non raccoglie lo sporco	Svuotare il vano raccolta
	Pulire il filtro della polvere
	Sostituzione del rullo spazzola
	Regolare la simmetria delle spazzole
	Sostituire le strisce di tenuta del cestello dello sporco.
	Risolverre il blocco del rullospazzola
	Informare il servizio assistenza clienti Kärcher.
Il vano raccolta non si solleva o non si abbassa	Controllare i fusibili
	Informare il servizio assistenza clienti Kärcher.
Il vano raccolta ruota lentamente o non ruota affatto	Informare il servizio assistenza clienti Kärcher.
Anomalie di funzionamento di parti ad azionamento idraulico	Informare il servizio assistenza clienti Kärcher.

Dati tecnici

		KM 150/500 R Bp
Dati dell'apparecchio
Velocità di marcia, avanti km/h 9
Velocità di marcia, indietro km/h 9
Pendenza massima superabile -- 12%
Resa orariaenza scope laterali m	2/h 11000
Resa oraria con 1 scope laterali m	2/h 13800
Larghezza di lavoroenza scope laterali mm 1200
Larghezza di lavoro con 1 scope laterali mm 1500
Grado di protezione, protezione contro la gocciolatura d'accua -- IPX 3
Durata d'impeigo a batteria completamente carica h 4
Impianto elettrico
Capacità della batteria V, Ah 48, 700
Peso complessivo pacco batterie (l'apparecchio richiede 2 pacchi di batterie)	kg	1090
Impianto idraulico
Quantità di olio in un impianto idraulico completo	I	35
Quantità di olio nel serbatoio idraulico	I	28
Tipio olio idraulico	-- HV 46
Vano raccolta
Altezza max. di scarico	mm 1470
Capacità del vano raccolta	I	500
Rullospazzola
Diametro rullo spazzola	mm 380
Larghezza rullo spazzola	mm 1200
Numero di giri	1/min 360
Simmetria	mm 80
Spazzole laterali
Diametro scope laterali	mm 600
Numero di giri (continuo)	1/min 0 - 54
Pneumatici a gomma piena
Dimensioni anteriors	-- 5.00-8
Dimensioni posteriori	-- 4.00-8
Freno
Ruote anteriors	-- meccanico
Ruota posteriore	-- idrostatico
Sistema di filtraggio e di aspirazione
Tipio di costruzione	-- Filtrato plisse tato piatto
Numero di giri	1/min 2750
Superficie filtrante del filtrlo per polveri fini	m2	7
Depressione nominaleSYSTEMA aspirante	mbar	5
Flusso volumetrico nominaleSYSTEMA aspirante	m3/h 2400
Agitatore	-- Motore elettrico
Condizioni ambientali
Temperatura	°C	da -5 a +40
Umidità, non condensante	%	0 - 90
Valori rilevati secondo EN 60335-2-72
Emissione sonora
Pressione acustica LpA	dB(A)	74
Dubbio KpA	dB(A)	3
Pressione acustica LwA + Dubbio KwA	dB(A)	97
Vibrazioni meccaniche
Valore di vibrazione mano-braccio	m/s2	1,2
Sedile	m/s2	0,6
Dubbio K m/s	2	0,1
Dimensioni e pesi
Lunghezza x larghezza x Altezza mm 2442x1570x1640
Raggio di inversionione destro mm 1515
Raggio di inversionione sinistro mm 1600
Peso a vuoto (senza/con batteria) kg 1398/2690
Peso totale consentito kg 3089
Carico assiale anteriore consentito kg 1417
Carico assiale posteriore consentito kg 1672
Con riserva di modifiche tecniche!

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua condizione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde la sua validità.

Prodotto: Spazzatrice

Modello: 1.186-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 94

Garantito: 97

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Osservazioni generali RO 1

Osservazioni generali RO 7

Curare RO 7

Intervalli di manutenzione RO 7

Lucrari de intretinere. RO 7

Osservazioni generali

Se al momento dello scarico notate danni verificatisi durante il trasporto, contattate il negozio.

Indicazioni di sicurezza per l'uso

Indicazioni relative allo scarico

Pericolo

Pericolo di infortunio e di danni! Durante il carico tenere conto del peso dell'apparecchio.

Masa (fãrã baterii) 1398 kg*
Masa (cu baterii) 2690 kg*

Osservazioni generali

Posizionare la macchina spazzatrice su una superficie piana. Estrarre la chiave di contatto. Bloccare l'apparecchio con il freno di stazionamento.

Operazioni di controllo e manutenzione

Ogni giorno prima dell'uso

Procedura di valutazione della conformità:

2000/14/CE: Allegato V

Livello di rumore dB(A)

misurato: 94

posizione freno. . . . . SR 5

Movimento dell'apparecchio di spazzamento

senza propulsione propria. SR 5

Movimento dell'apparecchio di spazzamento

con propulsione propria SR 5

Messa in funzione. . . SR 5

Note generali . . . SR 5

Lavori di manutenzione e controllo . . . SR 5

Prima dell'uso . SR 5

Avvertenze di sicurezza per

il funzionamento della batteria. . . . . . SR 5

Carica della batteria . . SR 5

Funzionamento . SR 6

Regolazione del sedile del conducente SR 6

Biranje programa. . . . SR 6

Pokretanje uređaja. . . . SR 6

Vožnja uređaja . . . . . . SR 6

Metanje . SR 6

Uključite ventilatore.

→ Za površinsko čišćenje postavite programski prekidač na metenje valjkom. → Za čišćenje bočnih ivica postavite programski prekidač na metenje valjkom i bočnim metlama.

Metanje vlažne ili mokre podloge

→ Isključite ventilatore → Za površinsko čišćenje postavite programski prekidač na metenje valjkom. → Za čišćenje bočnih ivica postavite programski prekidač na metenje valjkom i bočnim metlama.

Pražnjenje nakupljene prljavštine

Opasnost

Opasnost od povreda! Tokom postupka pražnjenja se u zakretnom dometu posude za prljavštinu ne smeju zadržavati ljudi ni životinje.

Opasnost

Opasnost od prignječenja! Nikada nemojte zahvatati u poluge mehanizma za pražnjenje. Ne zadržavajte se ispod podignute posude.

Opasnost

Opasnost od prevrtanja! Tokom pražnjenja uređaj mora stajati na ravnom.

→ Impostare l'interruttore di programma in posizione di guida. → Sollevare il contenitore per lo sporco accumulato. → Avvicinare lentamente l'apparecchio al contenitore di raccolta. Azionare il freno di stazionamento. → Apertura del coperchio del contenitore: premere l'interruttore sinistro per svuotare il contenitore dello sporco accumulato. Chiusura del coperchio del contenitore: premere l'interruttore destro (per circa 2 secondi) finché non si ribalta nella posizione finale. Rilasciare il freno di stazionamento. → Allontanare lentamente l'apparecchio dal contenitore di raccolta. → Abbassare il contenitore per lo sporco nella posizione finale.
