KM 150500 R Bp Pack - Îndepărtător de praf Kärcher - Manual de utilizare gratuit

Tip produs	Matură autoportantă cu operator așezat
Marcă	Kärcher
Model	KM 150/500 R Bp Pack
Dimensiuni (L × l × H)	2442 × 1570 × 1640 mm
Greutate proprie (fără baterii)	1398 kg
Greutate totală admisă	3089 kg
Alimentare	Baterie 48 V, 700 Ah (2 pachete de baterie de 24 V fiecare)
Autonomie	4 ore (baterie complet încărcată)
Lățime de măturare (cu perie laterală)	1500 mm
Lățime de măturare (fără perie laterală)	1200 mm
Capacitate maximă de măturare	13800 m²/h (cu 1 perie laterală)
Volumul rezervorului de praf	500 L
Înălțime maximă de descărcare	1470 mm
Viteză de deplasare (înainte/înapoi)	9 km/h
Pantă maximă (sensul de mers)	12 %
Rază de viraj (dreapta/stânga)	1515 mm / 1600 mm
Suprafața filtrului de praf	7 m²
Nivel de presiune acustică (LpA)	74 dB(A)
Vibrații (scaun)	0,6 m/s²
Tip ulei hidraulic	HV 46
Cantitate ulei hidraulic (rezervor)	28 L
Întreținere	Zilnic: verificare uzură perii, comenzi; săptămânal: curățare răcitor, verificare nivel ulei; după 50 h: prima inspecție service
Siguranță	Contact de siguranță pe scaun, frână de parcare, bară de siguranță pentru golire, întrerupător baterie
Accesorii opționale	Cabină, acoperiș de protecție, girofar, ștergător de parbriz, iluminare de lucru

Întrebări frecvente - KM 150500 R Bp Pack Kärcher

Care este capacitatea rezervorului de praf?

Rezervorul de praf are o capacitate de 500 de litri. Poate fi golit printr-un mecanism de ridicare hidraulic până la o înălțime de 1470 mm.

Cum se încarcă bateriile?

Utilizați încărcătorul recomandat (48 V, 80 A). Deconectați conectorii bateriei de la mașină, conectați-i la încărcător, apoi conectați încărcătorul la o priză de 16 A. Lăsați capacul motorului deschis în timpul încărcării. Încărcați numai într-un loc bine ventilat.

Care este autonomia măturătoarei?

Cu baterii complet încărcate (48 V, 700 Ah), autonomia este de aproximativ 4 ore în funcționare continuă.

Cum se reglează urma de măturare?

Așezați mașina pe un sol prăfuit, selectați programul de măturare cu perie rotativă, apoi deplasați-o în marșarier. Urma trebuie să fie un dreptunghi de 80 până la 85 mm lățime. Reglați șurubul de reglaj situat lângă perie pentru a modifica urma.

Ce fac dacă praful iese din aparat?

Verificați mai întâi garniturile laterale și reglați-le la 1-3 mm de sol. Asigurați-vă că ventilatorul de aspirație este pornit. Curățați sau înlocuiți filtrul de praf dacă este necesar.

Care este panta maximă pe care mașina o poate urca?

Panta maximă în sensul de mers este de 12%. În sens lateral, nu depășiți 10% pentru a evita răsturnarea.

Cum se golește rezervorul de praf în siguranță?

Parchează mașina pe o suprafață plană, strânge frâna de parcare, apoi acționează întrerupătorul pentru a ridica rezervorul. Deschide clapeta colectorului. Nu stați niciodată sub rezervorul ridicat și utilizați bara de siguranță furnizată.

Ce tip de ulei hidraulic să folosesc?

Utilizați ulei hidraulic de tip HV 46. Rezervorul conține 28 de litri, iar sistemul complet 35 de litri.

Cum se curăță filtrul de praf?

Filtrul se curăță manual cu ajutorul butonului de curățare a filtrului de pe tabloul de bord. Pentru înlocuire, goliți mai întâi rezervorul, deschideți capacul filtrului și înlocuiți elementul. Purtați o mască antipraf.

Ce fac dacă mașina nu avansează?

Verificați că sunteți așezat pe scaun (contact de siguranță). Controlați siguranța principală FU1 (330 A) din cutia electronică. Dacă bateriile sunt descărcate, reîncărcați-le. Asigurați-vă că frâna de parcare este eliberată.

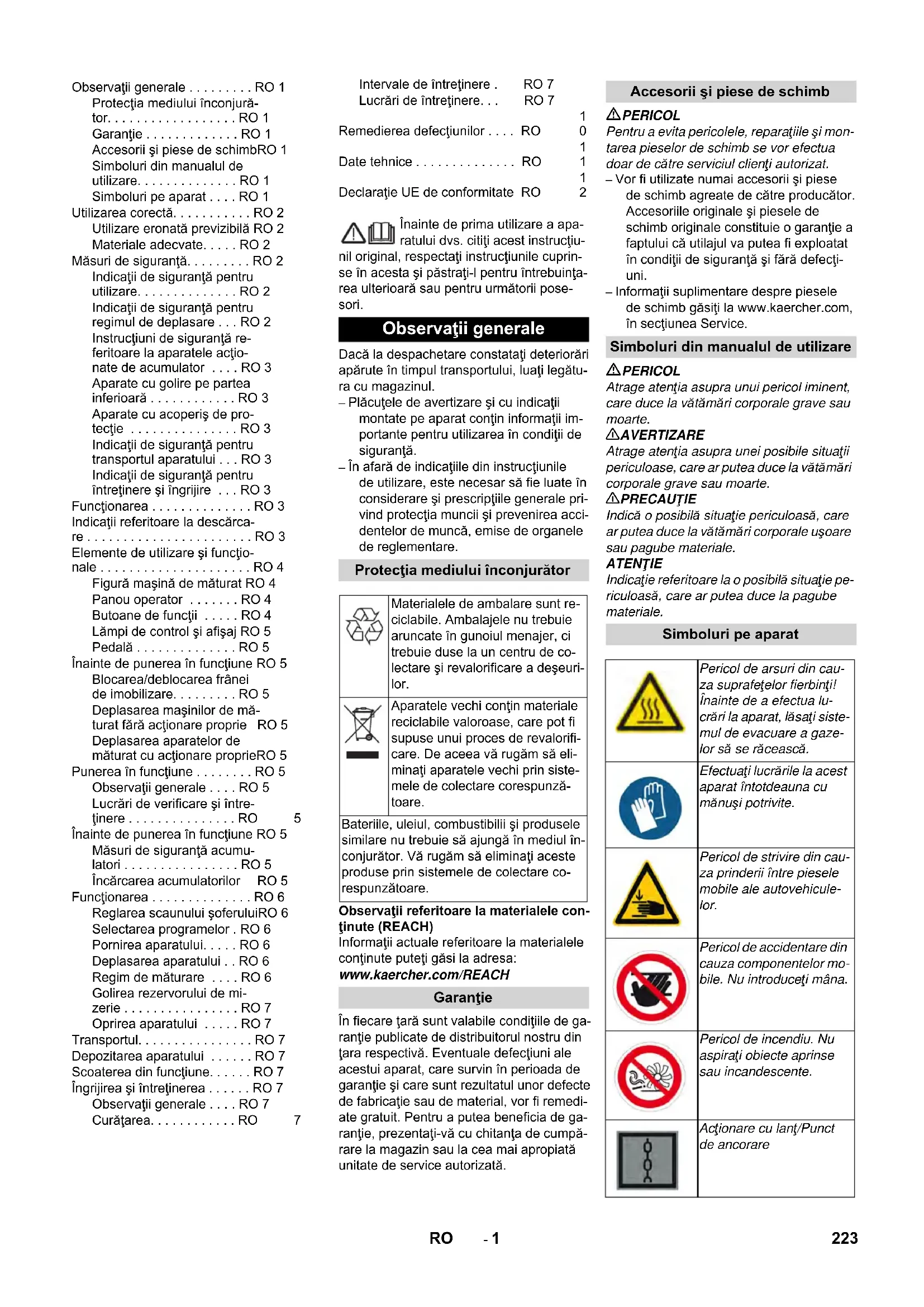

MANUAL DE UTILIZARE KM 150500 R Bp Pack Kärcher

Protecția mediului înconjurător

Garanție RO 1

Simboluri din manualul de utilizare

RO 1

Simboluri pe aparat . . . RO 1

Utilizarea corectă. RO 2

Utilizare eronată previzibilă RO 2

Materiale adecvate. . . . RO 2

Indicații de siguranță pentru utilizare

RO 2

Indicații de siguranță pentru regimul de deplasare . . . RO 2

Instrucțiuni de siguranță referitoare la aparatele acționate de acumulator

RO 3

Aparate cu golire pe partea inferioară RO 3

Aparate cu acoperiș de protecție RO 3

Indicații de siguranță pentru transportul aparatului . . . RO 3

Indicații de siguranță pentru întreținere și îngrijire . . . RO 3

Funcționarea RO 3

Indicații referitoare la descărcare

re . RO 3

Elemente de utilizare și funcțio

nale RO 4

Figura mașină de măturat RO 4

Panou operator . RO 4

Butoane de funcții . RO 4

Lămpi de control și afișaj RO 5

Pedală RO 5

Înainte de punerea în funcțiune RO 5

Blocarea/deblocarea frânei de imobilizare . . . RO 5

Deplasarea mașinilor de măturat fără acționare proprie RO 5

Deplasarea aparatelor de

măturat cu acționare proprie RO 5

Punerea în funcțiune RO 5

Observații generale . . . RO 5

Lucrări de verificare și întreținere .RO

Înainte de punerea în funcțiune RO 5

Măsuri de siguranță acumulatori .RO 5

Încărcare acumulatori RO 5

Funcționarea RO6

Reglarea scaunului șoferului RO 6

Selectarea programelor .RO6

Pornirea aparatului. . . . RO 6

Deplasarea aparatului . . RO 6

Regim de măturare .RO6

Golirea rezervorului de mizerie RO7

Oprirea aparatului RO7

Transportul RO7

Depozitarea aparatului RO7

Scoaterea din funcțiune RO7

Îngrijirea și întreținerea RO7

Remedierea defecțiunilor RO 0

Date tehnice RO

Declarație UE de conformitate RO 2

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiuni original, respectați instrucțiunile cuprinse în acesta și păstrați-l pentru întrebuințarea ulterioară sau pentru următorii posesori.

• Plăcuțele de avertizare și cu indicații montate pe aparat conțin informații importante pentru utilizarea în condiții de siguranță.
• În afară de indicațiile din instrucțiunile de utilizare, este necesar să fie luate în considerare și prescripțiile generale privind protecția muncii și prevenirea accidentelor de muncă, emise de organele de reglementare.

Protecția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. De aceea, vă rugăm să eliminați aparatele vechi prin sistemele de colectare corespunzătoare.

Bateriile, uleiul, combustibilii și produsele similare nu trebuie să ajungă în mediul înconjurător. Vă rugăm să eliminați aceste produse prin sistemele de colectare corespunzătoare.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventualele defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

doar de către serviciul clienți autorizat.

Vor fi utilizate numai accesorii și piese de schimb agreate de către producător. Accesoriile originale și piesele de

schimb originale constituie o garanție a faptului că utilajul va putea fi exploatat în condiții de siguranță și fără defecțiuni.

• Informații suplimentare despre piesele de schimb găsiți la www.kaercher.com, în secțiunea Service.

Simboluri din manualul de utilizare

PERICOL

Atrage atenția asupra unui pericol iminent, care duce la vătămări corporale grave sau moarte.

AVERTIZARE

Atrage atenția asupra unei posibile situații periculoase, care ar putea duce la vătămări corporale grave sau moarte.

PRECAUȚIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare sau pagube materiale.

ATENȚIE

Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Simboluri pe aparat

	Pericol de arsuri din cau- za suprafetelor fierbinti! Înainte de a efectua lu- crări la aparat, lasați siste- mul de evacuire a gaze- lor SSE SE râcească.
	Efuctuți lucrările la acest aparat intotdeauna cu mânși potrivite.
	Pericol de strivire din cau- za prinderii Între piesele mobile ale autovehicule- lor.
	Pericol de accidentare din cauza componentelor mo- bile. Nu introduciți și. nu introducede.
	Pericol de incendiu. Nu aspirati obiecte aprinse sau incandescente.
	Actionare cu lant/Punct de ancorare
	Puncte de fixare a cricului
	Înclinația maximă a solului în cazul deplasării cu re- zervorul de mizerie în po- zîtie ridicată.
	În direcția de deplasare urcuți numai pe pante de până la 12%.
	Atentție la peria rotativă (ti- neți cont de direcția de ro- tație).
	Tensiune electrică pericu- loasa!
	Respectăți indicatoria!
	Manevratai lent!
	Citiți manualul de operare și respectăți instrucțiunile din acosta.
	Pericol de deteriorare! Nu spălăti filtrul de praf.

Utilizarea corectă

Mașina de măturat este prevăzută pentru uz casnic și pentru următoarele suprafețe:

parcări, suprafețe de producție, suprafețe logistice, hoteluri, magazine, magazii, trotuare

Această mașină de măturat este destinată măturării suprafețelor murdare în spații interioare și exterioare. Aparatul și accesoriile trebuie verificate înainte de utilizare pentru a vedea dacă sunt în stare bună și permit utilizarea aparatului în condiții de siguranță. Dacă starea nu este ireproșabilă, acestea nu pot fi utilizate. Utilizați acest aparat de măturat exclusiv în conformitate cu datele din aceste instrucțiuni de utilizare.

• Nu efectuați modificări ale aparatului.
• Aparatul este prevăzut numai pentru aspirarea suprafețelor specificate în manualul de utilizare.
• Deplasarea se va face numai pe suprafețele specificate de proprietar sau de reprezentantul acestuia pentru folosirea mașinii. În general: nu lăsați în apropierea aparatului substanțe ușor inflamabile (pericol de explozie/incendiu).

Utilizare eronată previzibilă

→ Nu măturați/aspirați niciodată lichide explozive, gaze inflamabile, precum și acizi nediluați și solvenți! Aici se include benzina, diluanții sau pacura, care împreună cu aerul aspirat pot forma vapori sau amestecuri explozibile. În plus, menționăm acetona, acizii nediluați și solvenții, deoarece ele atacă materialele folosite la acest aparat. → Nu măturați/aspirați niciodată pulberi metalice reactive (ex. aluminiu, magneziu, zinc), acestea formează gaze explozive în combinație cu soluții de curățat puternic alcaline sau acide. → Nu măturați/aspirați obiecte aprinse sau incandescente. → Aparatul nu este adecvat pentru măturarea substanțelor nocive. → Nu stați în zona periculoasă. Este interzisă utilizarea în încăperi unde există pericol de explozie. → Nu este permisă transportarea pasagerilor pe vehicul. → Împingerea/tractarea sau transportarea obiectelor cu acest aparat sunt interzise.

Materiale adecvate

- podele industriale - șapă - beton - dale de piatră

Măsuri de siguranță

Pentru a păstra jocul și intervalele de rotire, aparatul nu trebuie operat la o altitudine mai mare de 2000 de metri deasupra nivelului mării. (Valabil numai pentru Finlanda) Dacă aparatul este echipat cu un furtun din PVC, el nu trebuie folosit la temperaturi scăzute ale mediului (sub 0°C). Dacă aveți întrebări referitoare la aparatul dvs., vă rugăm să luați legătura cu Kärcher. Aparatul și accesoriile trebuie verificate înainte de utilizare pentru a vedea dacă sunt în stare bună și permit utilizarea aparatului în condiții de siguranță. Dacă starea nu este ireproșabilă, acestea nu pot fi utilizate. La utilizarea aparatului în zone periculoase (de ex. benzinării) se vor respecta instrucțiunile de securitate corespunzătoare.

Este interzisă utilizarea în încăperi unde există pericol de explozie.

PERICOL

Pericol de accidentare!

Nu utilizați aparatul fără acoperiș de protecție împotriva obiectelor în cădere în zonele unde există pericolul accidentării operatorului prin obiecte căzătoare. Operatorul trebuie să folosească aparatul conform specificațiilor acestuia. Acesta trebuie să respecte condițiile locale și în timpul utilizării să fie atent la terți, în special la copii. Trebuie respectate măsurile, regulile și prevederile valabile pentru vehicule. Înainte de începerea lucrului, operatorul trebuie să se asigure că toate dispozitivele de protecție sunt montate și funcționează în mod corespunzător. Operatorul aparatului este responsabil pentru accidentele care implică alte persoane sau proprietatea acestora. Aveți grijă ca operatorul să poarte haine strâmte. Operatorul trebuie să poarte de asemenea pantofi rezistenți și să evite hainele largi. Înainte de pornire verificați imediata apropiere a aparatului (de ex. copii). Aveți grijă să existe o bună vizibilitate. Nu lăsați aparatul nesupravegheat în timp ce motorul este în funcțiune. Operatorul poate părăsi aparatul abia după ce motorul a fost oprit, aparatul a fost imobilizat și cheia a fost scoasă. Pentru a preveni folosirea aparatului de persoane neautorizate, scoateți cheia aparatului. Aparatul poate fi folosit numai de persoane instruite în manipularea acestuia sau care și-au dovedit abilitatea de a opera aparatul și au fost însărcinate în mod expres cu utilizarea aparatului. Aparatul nu este destinat pentru a fi folosit de persoane (inclusiv copii) cu capacități psihice, senzoriale sau mintale limitate sau de persoane care nu dispun de experiență și/sau cunoștință necesară, cu excepția acelor cazuri în care ele sunt supravegheate de o persoană responsabilă de siguranța lor sau au fost instruite de către această persoană în privința utilizării aparatului. Nu lăsați copii nesupravegheați, pentru a vă asigura că nu se joacă cu aparatul.

PRECAUȚIE

Pericol de deteriorare! Nu măturați benzi, sfori sau fire, pentru că acestea se pot înfășura pe cilindrul de măturare.

Indicații de siguranță pentru regimul de deplasare

PERICOL

Pericol de accidentare! Verificați capacitatea portantă a solului înainte de deplasare.

PERICOL

Pericol de accidentare și de rănire! Pericol de răsturnare în cazul unor pante prea mari.

• În direcția de deplasare urcați numai pe pante de până la 12%. Pericol de răsturnare la viraje rapide (în special la curbele la stânga). Mergeți încet în curbe. Pericol de răsturnare în cazul în care suprafața nu este stabilă.
• Mișcați aparatul numai pe suprafețe stabile. Pericol de răsturnare în cazul unei înclinări laterale prea mari.
• În direcția perpendiculară pe direcția de mers urcați numai pe pante de până la maxim 10%.

Instrucțiuni de siguranță referitoare la aparatele acționate de acumulator

Indicație: Garanția este valabilă numai dacă se folosesc acumulatori și încărcătoarele recomandate de Kärcher.

• Respectați neapărat instrucțiunile producătorului acumulatorului și ale producătorului încărcătorului. Respectați legislația privind manipularea acumulatorilor.
• Nu lăsați acumulatorii să stea mult descărcați; ei trebuie încărcați cât mai repede posibil. Pentru a evita curenți de conturnare, aveți grijă ca acumulatorii să fie mereu curați și uscați. Feriți-i de murdărire, de exemplu prin pulberi metalice.
• Nu așezați unelte sau obiecte similare pe acumulator. Pericol de scurtcircuit și explozie.
• În apropierea acumulatorului sau a spațiului unde se încarcă acumulatorul este interzis focul deschis, generarea de scântei și fumatul. Pericol de explozie.
• Nu atingeți părțile componente fierbinți, de ex. motorul (pericol de arsuri).
• Atenție la manipularea acidului de baterie. Se vor respecta instrucțiunile de siguranță corespunzătoare!
• Acumulatorii consumați trebuie eliminați în mod ecologic, conform Directivei 91/157/CEE.

Aparate cu golire pe partea inferioară

PERICOL

Pericol de accidentare!

→ În cazul lucrărilor la clapeta de golire superioară, ridicați de tot rezervorul de mizerie și asigurați-l. → Aplicați siguranța doar în afara zonei de pericol.

Aparate cu acoperiș de protecție

INDICAȚIE

→ Verificați zilnic acoperișul de protecție cu privire la deteriorări. La deteriorarea acoperișului de protecție, chiar și a elementelor separate, acoperișul trebuie înlocuit în totalitate.

→ Orice modificare a acoperișului de protecție, cât și montarea altor elemente, componente și unități constructive decât cele aprobate de Karcher nu sunt permise și limitează în anumite condiții funcția acoperișului de protecție.

Indicații de siguranță pentru transportul aparatului

Țineți cont de greutatea în stare goală (greutatea de transport) a aparatului în cazul transportului pe trailere sau alte autovehicule. Pentru transportul aparatului, scoateți ștecherul bateriei și fixați bine aparatul.

Indicații de siguranță pentru întreținere și îngrijire

→ Înaintea curățării și întreținerii aparatului, a înlocuirii componentelor sau trecerii la altă funcție, aparatul trebuie oprit și trebuie scoasă cheia de contact. La aparatele cu o baterie de tracțiune, bateria trebuie deconectată de la sistemul electric al aparatului prin punctul de decuplare al bateriei (ștecherul bateriei) la toate lucrările de întreținere și reparații. → În cazul lucrărilor la instalația electrică, decuplați acumulatorul.

Pentru aceasta, deconectați mai întâi borna minus, apoi borna plus. Reconnectarea se face în succesiune inversă: conectați mai întâi borna plus, apoi borna minus.

→ Curățarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la presiune înaltă (pericol de scurtcircuit sau alte deteriorări). → Reparațiile vor fi efectuate numai de service-uri autorizate sau de specialiști în domeniu care cunosc normele de protecție relevante. → Aparatele trebuie să fie verificate din punctul de vedere al siguranței în exploatare, în funcție de reglementările locale pentru aparatele de uz comercial folosite în mai multe locuri. → Efectuați lucrările la acest aparat întotdeauna cu mănuși potrivite.

Funcționare

Mașina de măturat funcționează după principiul prafului.

Cilindrul de măturare rotativ transportă murdăria direct în rezervorul de murdărie. - Mătura laterală curăță colțurile și muchiile de pe suprafața de măturat și transportă murdăria pe banda cilindrului de măturare. - Praful fin este aspirat de suflanta de aspirare prin filtrul de praf.

* Cu accesorile montate greutatea aparatului este considerabil mai mare.

→ Nu folosi stivuitorul.

Pentru încărcarea aparatului, utilizați o rampă sau o macara corespunzătoare! → La utilizarea unei rampe, aveți grijă la următoarele:

Gardă la sol: 70 mm.

Dacă mașina se livrează pe un palet, trebuie să construiți o rampă de descărcare din scândurile livrate împreună cu aparatul.

Instrucțiunile referitoare la montare se găsesc la pagina 2 (interiorul copertei).

Observație importantă: fiecare scândură trebuie fixată cu câte 2 șuruburi.

Figura mașină de măturat Panou operator

1 Ușă cabină (opțional) 2 Punct de fixare (4 buc.) 3 Capac de protecție (opțional) 4 Girofar 5 Ștergător de parbriz (opțional) 6 Dispozitiv de închidere capac aparat 7 Panou operator 8 Volan 9 Contact aprindere 10 Frână de imobilizare 11 Pedală 12 Scaun (cu comutator de contact) 13 Fișă acumulator 14 Set de acumulator 2x24V 15 Roata din spate 16 Capotă motor 17 Reglarea cilindrului de măturare 18 Instalație de iluminare (opțional) 19 Rezervor pentru murdăria măturată 20 Mătura laterală 21 Roata din față 22 Acces cilindru de măturare

1 Taste de funcții 2 Comutator pentru programe 3 Fantă de aerisire (opțional) 4 Afișaj multifuncțional 5 Cutie de siguranțe la locul de muncă 6 Contact aprindere

Contact aprindere

1 Cheie de contact - Poziția 0: Oprire motor - Poziția 1: Aprindere pornită - Poziția 2: Pornire motor

Butoane de funcții

1 Iluminare de lucru pornită/oprită 2 Semnalizare luminoasă de avertizare pornită/oprită 3 Curățarea filtrului 4 Claxon 5 Comutator selecție direcție de mers 6 Suflantă de aspirare 7 Închidere/deschidere capac rezervor 8 Ridicarea/coborârea rezervorului de mizerie

Lămpi de control și afișaj

1 Capacitatea acumulatorului 2 Lampă de control baterie 3 Lampă de control regim de funcționare 4 Lampă de control lumini de poziție 5 Lampă de control (nu este conectat) 6 Lampă de control fază scurtă 7 Lampă de control (nu este conectat) 8 Lampă de control direcție de deplasare înainte 9 Lampă de control direcție de deplasare înapoi 10 Contor ore de funcționare

Pedală

1 Pedala de deplasare 2 Pedala de frânare 3 Frâna de imobilizare

Înainte de punerea în funcțiune

Blocarea/deblocarea frânei de imobilizare

→ Eliberați frâna de imobilizare în timp ce țineți pedala de frână apăsată. Trageți frâna de imobilizare în timp ce țineți pedala de frână apăsată.

Deplasarea mașinilor de măturat fără acționare proprie

Deschideți capacul motorului. → Rotiți maneta de mers liber (roșu) a pompei hidraulice cu 180° (în sensul invers al acelor de ceas). Utilizați scule speciale.

INDICAȚIE

Scula specială (cheia roșie) se află într-un suport în cabina șoferului lângă roata de mers liber.

PRECAUȚIE

Nu deplasați mașina de măturat fără acționare proprie pe trasee mai lungi sau cu viteze peste 10 km/h.

→ După deplasarea aparatului, rotiți înapoi maneta de mers liber.

Deplasarea aparatelor de măturat cu acționare proprie

Dacă ați rotit maneta de mers liber a pompei hidraulice pentru deplasarea aparatului, aceasta trebuie rotită înapoi în sensul acelor de ceas până la blocare. Utilizați scule speciale.

Punerea în funcțiune

→ Verificați nivelul de încărcare a bateriilor, încărcați bateriile, dacă este nevoie (vezi capitolul "Încărcarea bateriilor"). → Verificați cilindrul de măturare și mătura laterală pentru a vedea dacă sunt uzate și dacă nu s-au prins benzi în ele. → Verificați roțile dacă nu s-au prins benzi în ele. → Verificați funcționarea tuturor elementelor de comandă. → Verificați aparatul în privința deteriorărilor. → Curățați filtrul de praf cu butonul de curățare a acestuia.

Notă: Descrierea o găsiți în capitolul Îngrijirea și întreținerea.

Înainte de punerea în funcțiune

Măsuri de siguranță acumulatori

Când umbli cu acumulatori, respectați neapărat următoarele avertismente:

Respectați indicațiile de pe acumulator, din instrucțiunile de utilizare și din manualul de utilizare ale vehiculului!

Purtați protecție pentru ochi!

Tineni copii departe de acizi siti acumulatori!

Pericol deexplozie!

Este interzisafolosirea focului deschis,provocarea de scantei sifumatul!

Pericol de accidentare!

Prim ajutor

Simbol de avertizare

Scoaterea din uz

Nu aruncaiti accumulatorii in gu- noiul menajer!

Tensiune electricăpericuloasă!

Pericol

Pericol de explozie! Nu așezați unelte sau alte obiecte similare pe acumulator, adică pe polii acesteia și pe conexiunile dintre celule.

Pericol

Pericol de accidentare! Nu lăsați să ajungă plumb pe răni. După ce lucrați cu acumulatori, spălați-vă mereu pe mâini.

Pericol

Pericol de incendiu și explozie!

• Este interzis fumatul și folosirea focului deschis.
• Încăperile unde se încarcă acumulatorii trebuie să fie bine aerisite, deoarece în timpul încărcării se formează un gaz puternic exploziv.

Pericol

Pericol de arsuri cauzate de acizi!

Dacă v-ați stropit cu acid în ochi sau pe piele, clătiți cu multă apă. Apoi mergeți imediat la un medic. Spălați cu apă hainele contaminate.

Încărcarea acumulatorilor

Înainte de utilizare încărcați acumulatorii.

PERICOL

Pericol de accidentare! Respectați indicatorii de siguranță atunci când umblați cu bateriile. Respectați instrucțiunile de utilizare ale încărcătorului.

Citiți instrucțiunile de utilizare anexate ale producătorului și respectați-le.

Încărcați acumulatoarele numai cu un încărcător adecvat.

Încăperile unde se încarcă acumulatorii trebuie să fie bine aerisite, deoarece în timpul

În timpul încărcării se formează un gaz puternic exploziv.

Pericol

Pericol de accidentare. Adăugarea de apă în stare descărcată poate duce la vărsarea de acid din acumulator! Când umblați cu acidul din acumulator, purtați ochelari de protecție și respectați regulile aferente pentru a evita accidentările și distrugerea hainelor. Dacă ajung stropi de acid pe piele sau pe îmbrăcăminte, spălați imediat cu multă apă.

PRECAUȚIE

Pentru completarea lichidului din baterii folosiți numai apă distilată sau desalinizată (EN 50272-T3).

Baterii recomandate, încărcătoare

	Nr. de comandã
Tava pentru baterie24 V, 700 Ah, (cu Între-tinere sumară)*	6.654-280.0
Încârcător 48 V, 80 A 6	654-281.0
* aparatul trebuie prevăzut cu 2 baterii

Nu vă recomandăm utilizarea altor baterii și încărcătoare; acestea pot fi utilizate doar după consultarea serviciului pentru clienți KÄRCHER.

→ Scoateți ștecherul bateriei de la mașină și conectați-l la conectorul încărcătorului. → Introduceți ștecherul încărcătorului într-un conector normal de 16 A; încărcătorul începe să încarce automat. Țineți ambele capace ale motorului deschise în timpul procesului de încărcare. → Indicație: Când acumulatoarele sunt încărcate, deconectați mai întâi încărcătoarele de la rețeaua de curent și apoi de la acumulatoare.

Verificarea și corectarea nivelului de lichid al acumulatorului

PRECAUȚIE

Citiți instrucțiunile de utilizare anexate ale producătorului și respectați-le.

Verificarea stării de încărcare a acumulatorului

- Indicatorul capacității bateriei se află în domeniul verde: bateria este încărcată. - Indicatorul capacității bateriei se află în domeniul galben: bateria este descărcată pe jumătate. - Indicatorul capacității bateriei se află în domeniul roșu: bateria este aproape descărcată. Regimul de maturare se întrerupe automat în curând. - Lampa de control luminează cu roșu: bateria este descărcată. Regimul de maturare se întrerupe automat (repornirea regimului de maturare este posibilă numai după încărcarea bateriei). Duceți aparatul direct la stația de încărcare și evitați pantele. → Încărcați acumulatorul.

Funcționarea

Reglarea scaunului șoferului

→ Trageți maneta pentru reglarea scaunului spre exterior. → Mutați scaunul, eliberați maneta și fixați-o. → Prin mișcarea scaunului înainte și înapoi verificați dacă este blocat.

Selectarea programelor

1 Transport 2 Maturarea cu cilindru de maturare 3 Maturarea cu cilindru de maturare și mătură laterală

Pornirea aparatului

Notă: Aparatul este dotat cu un comutator de contact la scaun. La părăsirea scaunului de șofer, aparatul se oprește.

Așezați-vă pe scaunul șoferului. → Aduceți comutatorul de selecție a direcției de mers în poziția de mijloc. → Blocați aparatul folosind frâna de imobilizare. → Introduceți cheia de contact în contact. → Rotiți cheia de contact în poziția „I”. Aparatul este în stare de funcționare. → Rotiți cheia de contact în poziția „II”. Aparatul poate fi deplasat. Indicație: Indicatorul capacității bateriei indică după cca. 10 secunde starea reală de încărcare.

Deplasarea aparatului

→ Reglați selectorul de programe pe deplasare de transport. → Apăsați pedala de frânare și țineți-o apăsată. → Eliberați frâna de imobilizare.

Deplasarea înainte

Mutați comutatorul pentru direcția de deplasare în poziția „înainte”. → Apăsați încet pedala de deplasare.

Deplasarea în spate

Pericol

Pericol de accidentare! Când mergeți în spate, aveți grijă să nu periclitați nicio persoană, eventual cereți instrucțaj în acest sens.

PRECAUȚIE

Pericol de deteriorare! Acționați comutatorul pentru direcția de deplasare numai când aparatul este oprit.

→ Mutați comutatorul pentru direcția de deplasare în poziția "înapoi". → Apăsați încet pedala de deplasare.

Manevrarea

• Pedala de deplasare permite reglarea vitezei de deplasare fără trepte.
• Evitați acționarea bruscă a pedalei, deoarece acest lucru ar putea determina distrugerea instalației hidraulice.

Frânarea

Dacă eliberați pedala, aparatul este frânat și se oprește singur.

Indicație: Efectul de frânare poate fi accentuat prin apăsarea frânei de picior.

Trecerea peste obstacole

Trecerea peste obstacole fixe de până la 70 mm:

Treceți încet și cu grijă peste ele. Trecerea peste obstacole fixe de peste 70 mm: Trecerea peste obstacole se va face numai folosind o rampă adecvată.

Regim de măturare

PRECAUȚIE

Nu măturați benzi de ambalare, sârme sau alte obiecte similare, deoarece acestea pot duce la deteriorarea mecanismului de măturare.

Notă: Pentru a atinge un rezultat optim de curățare, viteza de deplasare trebuie adaptată la condițiile existente.

Notă: În timpul utilizării, filtrul de praf trebuie curățat la intervale regulate.

→ În cazul curățării suprafețelor, setați comutatorul de selectare a programelor în poziția pentru măturare cu cilindrul de măturare. → La curățarea unor margini laterale, setați comutatorul de selectare a programelor în poziția pentru măturare cu cilindrul de măturare și mătura laterală.

Măturarea rolelor umede sau uscate

→ Opriți suflanta. → În cazul curățării suprafețelor, setați comutatorul de selectare a programelor în poziția pentru măturare cu cilindrul de măturare. → La curățarea unor margini laterale, setați comutatorul de selectare a programelor în poziția pentru măturare cu cilindrul de măturare și mătura laterală.

Golirea rezervorului de mizerie

Pericol

Pericol de accidentare! În timpul procesului de golire, în raza de acțiune a utilajului nu trebuie să se afle persoane sau animale.

Pericol

Pericol de strivire! Nu introduceți mâna între tijele mecanismului de golire. Nu stați sub rezervorul ridicat.

Pericol

Pericol de răsturnare! Amplasați aparatul pe o suprafață plană în timpul procesului de golire.

→ Reglați selectorul de programe pe deplasare de transport. → Ridicați rezervorul de mizerie. Apropiați-vă încet de recipientul de colectare. → Blocați aparatul folosind frâna de imobilizare. → Deschideți clapeta rezervorului: apăsați comutatorul din stânga și goliți rezervorul de mizerie. Închideți clapeta rezervorului: apăsați comutatorul din dreapta (timp de cca. 2 secunde) până ce ajunge în poziția finală. Eliberați frâna de imobilizare. Îndepărtați-vă încet de la recipientul de colectare. Coborâți rezervorul de murdărie până în poziția finală.

Oprirea aparatului

Apăsați pedala de frânare și țineți-o apăsată. → Blocați aparatul folosind frâna de imobilizare. Rotiți cheia de contact în poziția 0 și apoi scoateți-o.

Transportul

PERICOL

Pericol de rănire și deteriorare a aparatului! La transport, țineți cont de greutatea aparatului.

→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare.

Fixați aparatul de punctele de blocare folosind curele, frânghii sau lanțuri. Fixați roțile aparatului cu o pană. → În cazul transportului în vehicule, asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

Depozitarea aparatului

PERICOL

Pericol de rănire și deteriorare a aparatului! La depozitare, țineți cont de greutatea aparatului.

Scoaterea din funcțiune

Dacă mașina de măturat urmează să nu fie folosită o perioadă mai îndelungată, respectați următoarele puncte:

→ Amplasați mașina de măturat pe o suprafață plană. → Reglați selectorul de programe pe deplasare de transport. Rotiți cheia de contact în poziția 0 și apoi scoateți-o. Asigurați aparatul pentru ca să nu se poată deplasa din greșeală. → Curățați exteriorul și interiorul mașinii de măturat. → Așezați aparatul într-un loc ferit și uscat. Scoateți ștecherul bateriei. → Încărcați acumulatorul și reîncărcați-l la un interval de aproximativ 2 luni.

Îngrijirea și întreținerea

Observații generale

PRECAUȚIE

Pericol de deteriorare!

Nu spălați filtrul de praf.

→ Înaintea curățării și întreținerii aparatului, a înlocuirii componentelor sau a trecerii la altă funcție, opriți aparatul, scoateți cheia de contact și scoateți fișa acumulatorului sau decuplați acumulatorul. - Reparațiile vor fi efectuate numai de service-uri autorizate sau de specialiști în domeniu care cunosc normele de protecție relevante. - Aparatele pentru uz comercial folosite în mai multe locuri trebuie supuse unei verificări de siguranță conform VDE 0701. → Amplasați mașina de măturat pe o suprafață plană. → Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare.

PRECAUȚIE

Pericol de deteriorare! Curățarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la presiune înaltă (pericol de scurtcircuit sau alte deteriorări).

Curățarea interiorului aparatului Pericol

Pericol de accidentare! Purtați mască de protecție împotriva prafului și ochelari de protecție.

→ Curățați aparatul cu o cârpă. → Curățați aparatul cu aer comprimat.

Curățarea exteriorului aparatului

→ Curățați aparatul la exterior cu o cârpă umedă îmbibată cu soluție de curățare ușoară.

Notă: Nu utilizați agenți de curățare agresivi.

Intervale de întreținere

Notă: Contorul pentru orele de funcționare indică intervalele de întreținere.

Întreținerea de către client

Notă: În cazul întreținerii de către client, toate lucrările de service și de întreținere trebuie să fie efectuate de un specialist. Dacă este nevoie, se poate apela la ajutorul unui partener Kârcher autorizat.

Lucrări de întreținere zilnice:

→ Verificați cilindrul de măturare și măturile laterale pentru a vedea dacă sunt uzate și dacă nu s-au prins benzi în ele. → Verificați funcționarea tuturor elementelor de comandă. → Verificați aparatul în privința deteriorărilor.

Lucrări de întreținere săptămânale:

→ Curățați radiatorul de ulei hidraulic. Verificați instalația hidraulică. → Verificați nivelul uleiului hidraulic. → Verificați nivelul agentului de frânare. → Verificați uzura barelor de etanșare, iar dacă este necesar, înlocuiți-le.

→ Verificați și ungeți capacul rezervorului. Întreținere după uzură:

→ Înlocuiți barele de etanșare. Reglați și eventual schimbați garniturile laterale. → Înlocuiți cilindrul de maturare. → Înlocuiți matura laterală.

Notă: Descrierea o găsiți în capitolul Lucrări de întreținere.

Întreținerea de către service

→ Efectuați prima inspecție conform caietului de service. Întreținere după 250 de ore de funcționare: → Efectuați verificările conform caietului de service. Notă: Pentru a avea dreptul la garanție, în perioada de garanție toate lucrările de service și de întreținere trebuie să fie efectuate de un service Karcher autorizat, conform caietului de service.

Lucrări de întreținere

Pregătirea:

→ Amplasați mașina de maturat pe o suprafață plană. Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare.

Măsuri de siguranță generale

PERICOL

Pericol de accidentare! Introduceți întotdeauna stiftul de siguranță în cazul ridicării rezervorului de murdărie.

1 Suport stift de siguranță

2 Stift de siguranță

→ Rabatați în sus stâlpul de siguranță pentru golirea superioară și introduceți-l în suport (asigurați-l).

Înlocuirea bateriilor

Bateriile pot fi înlocuite doar în seturi. Înlocuirea poate fi efectuată doar de către specialiști calificați.

→ Datorită greutății foarte ridicate (545 kg pe set de baterie) la înlocuire se va utiliza o macara. La demontarea acumulatorului aveți grijă să desprindeți mai întâi polul negativ. Fixați cablurile de macara la cele patru inele ale setului de baterii și scoateți bateriile cu grijă. Indicație: mai întâi îndepărtați învelișurile laterale.

Verificarea nivelului uleiului hidraulic și adăugarea uleiului

INDICAȚIE

Rezervorul de murdărie nu poate fi în poziție ridicată.

Deschideți capacul motorului.

1 Radiator ulei hidraulic 2 Vizor 3 Capac de închidere, orificiu de umplere a uleiului 4 Manometru 5 Rezervor de ulei hidraulic 6 Siguranță FU 1 (siguranța principală) 7 Cutie electronică

Aceasta poate fi deschisă doar de către serviciul pentru clienți.

→ Verificați nivelul uleiului hidraulic prin vizor. - Nivelul de ulei trebuie să fie între marcajele „MIN” și „MAX”. Dacă nivelul uleiului este sub marcajul „MIN”, completați cu ulei hidraulic. → Deșurubați capacul de închidere a orificiului de umplere a uleiului. → Curățați zona de umplere. → Completați cu ulei hidraulic.

Tipul de ulei: vezi datele tehnice

→ Înșurubați capacul de închidere al orificiului de umplere a uleiului.

INDICAȚIE

Dacă manometrul indică o presiune ridicată a uleiului hidraulic, filtrul de ulei hidraulic trebuie schimbat de către serviciul pentru clienți Kârcher.

Verificarea instalației hidraulice

→ Blocați aparatul folosind frâna de imobilizare. → Porniți motorul.

Întreținerea instalației hidraulice va fi efectuată numai de către un service Karcher autorizat.

→ Verificați toate furtunurile hidraulice și racordurile pentru a vedea dacă sunt etanșe.

Verificarea cilindrului de măturare

→ Rotiți cheia de contact în poziția. → Ridicați rezervorul de murdărie în poziția finală. → Rotiți cheia de contact în poziția 0. → Blocați aparatul folosind frâna de imobilizare. → Introduceți știftul de siguranță pentru golire superioară. Îndepărtați benzile sau snururile prinse în cilindrul de măturare. Scoateți știftul de siguranță. → Introduceți cheia de contact în contact. → Rotiți cheia de contact în poziția, Coborâți rezervorul de murdărie până în poziția finală. → Opriți motorul.

Înlocuirea cilindrului de măturare

1 Șurub de fixare suport cilindru de măturare 2 Cilindru de măturat 3 Suport cilindru de măturare 4 Placă de prindere garnitură laterală 5 Garnitură laterală

Deschideți învelișul lateral cu cheie. → Deșurubați piulițele fluture ale plăcii de prindere de la garnitura laterală și scoateți placa de prindere. → Trageți garnitura laterală spre exterior. → Deșurubați șurubul de fixare de la suportul cilindrului de măturare și rabatați suportul în afară. → Scoateți cilindrul de măturare.

Poziția de montare a cilindrului de măturare în direcția de deplasare (imagine de sus)

Notă: Atenție la poziția garniturii de perii la montarea noului cilindru de măturare.

→ Montați noul cilindru de măturare. Canelurile de pe cilindrul de măturare trebuie aplicate camele pe culiselor aflate față în față. Indicație: Zona de măturare trebuie setată din nou după montarea noului cilindru de măturare.

Verificarea și reglarea zonei de măturare a cilindrului de măturare

→ Verificați presiunea în anvelope. Opriți suflanta de aspirare. → Aduceți mașina de măturat pe o suprafață plană și netedă, acoperită în mod vizibil cu praf sau cretă. Setați comutatorul de selecție a programelor în poziția pentru măturare cu cilindru de măturare.

→ Reglați comutatorul de program în poziția de transport. → Deplasați aparatul în spate. → Verificați zona de măturare.

Forma zonei de maturare trebuie să constituie un triunghi dreptunghic echilateral, cu o lățime de 80-85 mm.

Reglarea lățimii zonei de maturare:

1 Șurub de reglare → Reglați lățimea zonei de maturare prin rotirea șurubului de reglare. Verificați zona de maturare.

Verificarea și reglarea zonei de maturare a măturilor laterale

→ Ridicați măturile laterale. → Aduceți mașina de măturat pe o suprafață plană și netedă, acoperită în mod vizibil cu praf sau cretă. Setați comutatorul de selecție a programelor în poziția pentru măturare cu mătură laterală. → Ridicați măturile laterale. → Reglați comutatorul de program în poziția de deplasare. → Deplasați aparatul în spate. Verificați zona de maturare.

Lățimea zonei de maturare trebuie să fie între 40 - 50 mm

→ Corectați zona de maturare cu cele două șuruburi de reglare. → Verificați zona de maturare.

Reglarea garniturilor laterale → Ridicați rezervorul de mizerie și asigurați-l cu știftul de siguranță.

PERICOL Pericol de accidentare! Introduceți întotdeauna știftul de siguranță în cazul ridicării rezervorului de murdărie. Rabatați în sus știftul de siguranță pentru golire superioară și introduceți-l în suport (asigurat).

1 Suport știft de siguranță

2 Știft de siguranță

→ Deschideți învelișul lateral conform instrucțiunilor din cap. Înlocuirea cilindrului de maturare. Slăbiți cele 6 șuruburi piuliță ale plăcii de prindere laterale. Slăbiți cele 3 piulițe (SW 13) de la placa de prindere frontală. → Apăsați în jos garnitura laterală (orificiu alungit) până la obținerea unei distanțe de 1-3 mm față de puncte → Înșurubați bine plăcile de prindere. → Repetați procesul pe cealaltă parte a aparatului.

Curățați manual filtrul de grafit → Curățați filtrul de grafit cu butonul de curățare a acestuia.

Înlocuirea filtrului de praf

AVERTIZARE

Goliți rezervorul de murdărie înainte de înlocuirea filtrului de grafit. La efectuarea unor lucrări la instalația de filtrare purtați mască de protecție. Respectați măsurile de siguranță când manipulați pulberile.

→ Deschideți zăvorul, pentru aceasta deșurubați șurubul stea. Împingeți în față capacul rezervorului.

→ Deschideți capacul filtrului.

Împingeți în față vibratorul rezervorului.

→ Înlocuiți filtrul de praf. → Închideți la loc capacul filtrului.

Înlocuirea becului (opțional) de la far

→ Deșurubați farul. Scoateți farul și desfaceți conectorii. Indicație: Rețineți poziția conectorilor. → Desfaceți farul. → Desfaceți carcasa farului și țineți-o orizontal, deoarece unitatea lămpii nu este fixată. → Deblocați elementul de fixare și scoateți becul. → Introduceți un bec nou. → Efectuați montarea în ordine inversă.

Înlocuirea becului (opțional) de la lampa de poziție

Indicație: Pentru înlocuirea becului de la lampa de poziție, îndepărtați sticla și carcasa lămpii.

Înlocuirea siguranțelor

Deschideți suportul de siguranță.

→ Verificați siguranțele. Înlocuiți siguranțele arse.

Indicație: Siguranța FU 01 (siguranța principală) se află la cutia electronică.

Siguranțele FU 14, FU 15 și FU 16 se află în interiorul cutiei electronice. Atenție: cutia poate fi deschisă și siguranțele pot fi schimbate doar de către un service autorizat.

FU 01 Siguranta principală 330 A
FU 02 Comutator de contact al scaunului	3 A
FU 03 Cabinășofer (optional) 10	A
FU 04 Comutator pentru din%-rectția de mers	5 A
FU 05 Afișaj multifunctional 3 A
FU 06 Radiator ulei hidraulic 25 A
FU 07 Comutatorul pentru selectarea programu-lui	15 A

FU 08 Claxon 10 A
FU 09 Sistem de iluminare stânga	7,5 A
FU 10 Sistem de iluminare dreapta	7,5 A
FU 11 Lumini de lucru 10 A
FU 12 Girofar 5 A
FU 13 Sistem vibrator 10 A
FU 14 Motor 3 A
FU 15 Convertor de tensiune 20 A
FU 16 Comutator cu cheie 3A

Indicație: Folosiți numai siguranțe care au aceleași valori.

Remedierea defecțiunilor

Defecţionea Remedierea
Aparatul nu se deplasează sai se deplasează înct	Aşezați-vă pe scaunul și ferului, comutatorul contactului scaunului devine activ.
	Conectați siguranta FU 1 declanțata (de la cutia electronică)
	Încârcați tau Înlocuiți accumulatorul
	Eliberati frâna de immobilizare
	Verificați în privința benzilor și-snururilor prince.
	Luși legăture cu service-ul Kärcher autorizat
Şuierat în instalatația hidraulică	Completați cu ulei hidraulic
	Luși legăture cu service-ul Kärcher autorizat
Periile se rotesc doar încteu sai nu se rotesc	Verificați în privința benzilor și-snururilor prince.
	Luși legăture cu service-ul Kärcher autorizat
Lipsă putere de aspirateș杀菌upute- re prea mică în zona perilor	Curățarea filtrului
	Luși legăture cu service-ul Kärcher autorizat
Aparatul face graf Reglarea garniturulor laterale
		Porniți suflanta
		Curățați filtrul de graf
		Schimbați garniturile cutiei cu filtrne
		Luși legăture cu service-ul Kärcher autorizat
Unitatea de măturare lasă mizeriiile pe jos	Goliți rezervorul de mizerie
	Curățați filtrul de graf
	Înlocuiți cilindral de măturare
	Reglați zona de măturare
	Înlocuiți benzile de garnitură a rezervorului de murdărie
	Eliminați blocarea cilindralui de măturare
	Luși legăture cu service-ul Kärcher autorizat
Rezervorul de mizerie nu se ridică sau nu coboară	Verificați sigurantele.
	Luși legăture cu service-ul Kärcher autorizat
Rezervorul de murdărie se rotește doar înceși soc deloc	Luși legăture cu service-ul Kärcher autorizat
Defecțiuni ale componentelor acti-onate hidraulic	Luși legăture cu service-ul Kärcher autorizat

Date tehnice

		KM 150/500 R Bp
Datele aparatului
Viteza de deplasare, inainte km/h 9
Viteza de deplasare, in spate km/h 9
Capacitatea de urcare (max.) -- 12%
Capacitate de suprafata fãrã maturi laterale m	2/h 11000
Capacitate de suprafata cu 1 maturã laterale m	2/h 13800
Lăjima de lucru fãrã maturile laterale mm 1200
Lăjima de lucru cu 1 maturã laterale mm 1500
Clasa de protecție, protecție la stropi -- IPX 3
Durata de'utilize cu baterie incârcata compliet h 4
Instalație electrică
Capacitatea accumulatorului V, Ah 48, 700
Greutate totală set de baterie (aparatul functionează cu 2 seturi de baterie) kg	1090
Instalația hidrulică
Cantitatea de ulei in toata instalația hidrulică	I	35
Cantitatea de ulei in rezervorul hidrulic	I	28
Tip ulei hidrulic	-- HV 46
Rezervor de mizerie
Inălțime de descârcare max.	mm 1470
Volumul rezervorului de mizerie	I	500
Cilindru de măturare
Diametrul cilindrului de măturare	mm 380
Lăjima cilindrului de măturare	mm 1200
Turația	1/min 360
Zonă de măturare	mm 80
Mătura lateră
Diametrul măturii laterale	mm 600
Turație (fãră trepte)	1/min 0 - 54
Set de baterie
Dimensiune fată	-- 5.00-8
Dimensiune spate	-- 4.00-8
Frâne
Ròți fată	-- mecanică
Roata din spate	-- hidrostatic
Sistem de filtrare și aspirare
Model	-- Filtru cu pluri plate
Turația	1/min 2750
Suprafata de filtrare a filtrului de praf fin	m2	7
Subpresiune nominală a systemului de aspirare	mbar	5
Debitul nominal al systemului de aspirare	m3/h 2400
Sistem vibrator	-- Electromotor
Condlții de mediu
Temperatura	°C	Între -5 și +40
Umiditatea aerului, fãrã condens	%	0 - 90
Valori determinate conform EN 60335-2-72
Emisia de zgomote
Nivel de zgomot LpA	dB(A)	74
Nesiguranta KpA	dB(A)	3
Nivelul puteri ienergiei LWA + nesiguranta KWA	dB(A)	97
Vibratai aparat
Valoarea vibrației mână-braț m/s	2	1,2
Scaun m/s	2	0,6
Nesiguranță K m/s	2	0,1
Dimensiuni și masa
Lungime x lățime x înățime mm 2442x1570x1640
Rază de viraj dreapta mm 1515
Rază de viraj stânga mm 1600
Masa (fără/cu accumulator) kg 1398/2690
Masa totală maximă autorizataă kg 3089
Greunate admisă pe axa din față kg 1417
Greunate admisă pe axa din spate kg 1672
Ne rezervăm dreptul de a efectua modificări tehnice!

Declarație UE de conformitate

Prin prezenta declaram că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Mașina de măturat

Tip: 1.186-xxx

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40
