| Tip de produs | Capsator pneumatic (cuie) |
| Marcă | Bosch |
| Model | GSK 6434 Professional |
| Putere de lovire la 6,3 bar | 34,4 Nm |
| Presiune de funcționare | 4 – 8 bar |
| Presiune max. de funcționare la 20 °C | 8 bar |
| Dimensiuni (L × l × h) | 320 × 79 × 307 mm |
| Greutate (conform EPTA 01/2003) | 1,86 kg |
| Capacitatea magaziei | Până la 100 capse/cuie |
| Tip de capse/cuie | Bandă de cuie, lungime 32–63 mm, diametru 1,8 mm |
| Unghiul magaziei | 34° |
| Nivel de presiune acustică | 102 dB(A) (incertitudine K=2 dB) |
| Nivel de putere acustică | 115 dB(A) (incertitudine K=2 dB) |
| Vibrație emisă | < 2,5 m/s² (incertitudine K=1,5 m/s²) |
| Alimentare cu aer | Compresor, aer comprimat clasa 5 conform DIN ISO 8573-1 |
| Racord de aer | Filet 3/8" (cuplaj rapid) |
| Diametrul interior al furtunului | 3/8" (9,5 mm) |
| Lungimea max. a furtunului | Până la 30 m |
| Volum interior | 330 ml |
| Lubrifiere | Ulei motor SAE 10 sau SAE 20 (0,25–0,5 ml pe zi) |
| Moduri de declanșare | Lovitură cu lovitură (siguranță) sau în rafală prin contact |
| Reglaj de adâncime | Rotiță de reglaj (opritor de adâncime) |
| Protecție piesă | Demontabil, înlocuibil, cu loc de depozitare |
| Întreținere | Curățare cu suflu de aer comprimat, lubrifiere regulată |
| Service post-vânzare | Bosch – piese originale, reparație de către profesioniști autorizați |
Întrebări frecvente - GSK 6434 Professional BOSCH
Întrebările utilizatorilor despre GSK 6434 Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Capsator în format PDF gratuit! Găsiți manualul dvs. GSK 6434 Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GSK 6434 Professional mărcii BOSCH.
MANUAL DE UTILIZARE GSK 6434 Professional BOSCH

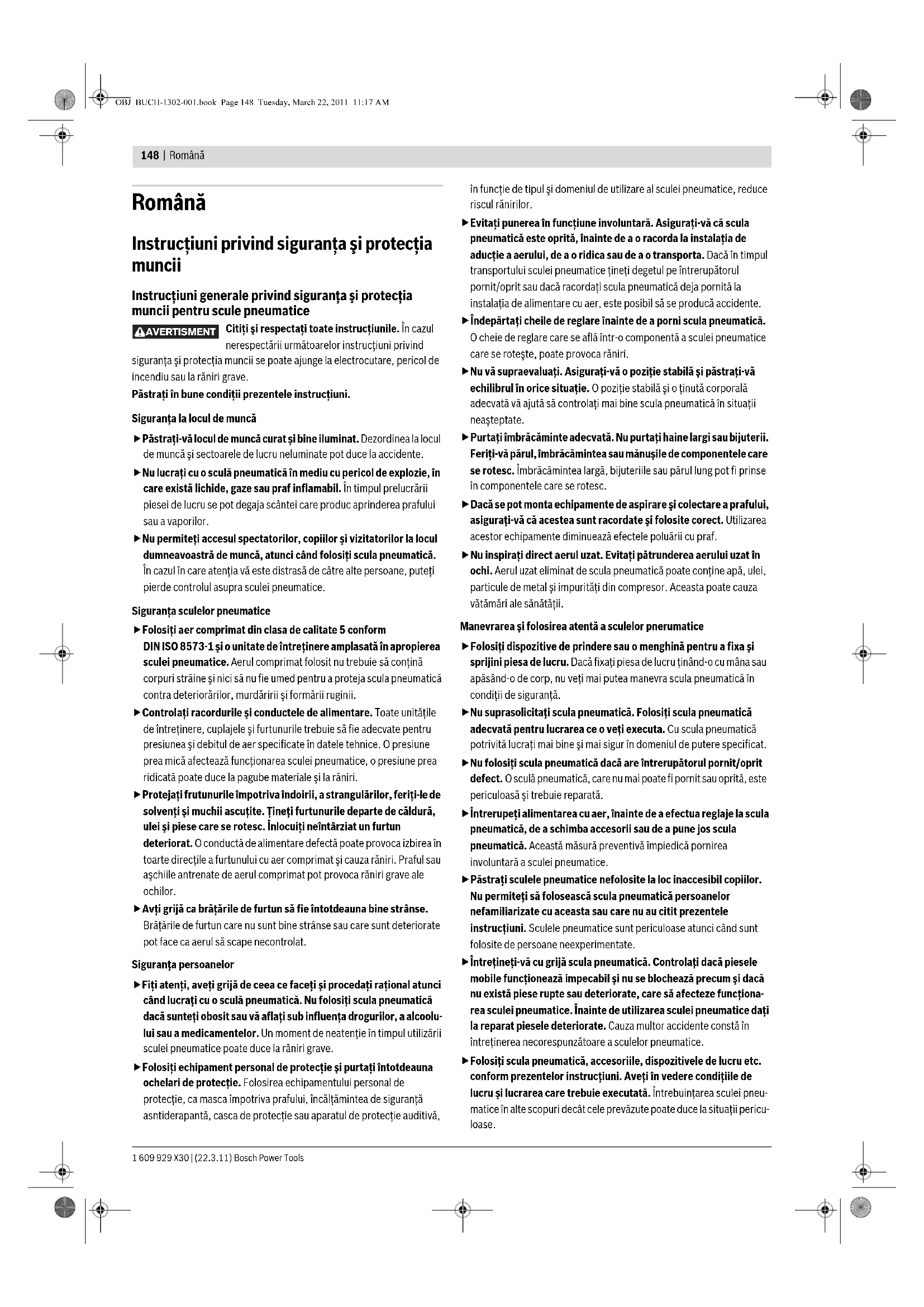

Instruetiuni generale privind siguranta si protectia muncii pentru scule pneumatice
AVERAGE
Citi ci respectati toate instructiunile. In cazul nerespectarii urmatoarelor instructiani privind
siguranta si protectia muncii se poate ajunge la electrocutare, pericol de incendiu sau la raniri grave.
Siguranta la locul de muncă
Pästraï-vá locul de munca curat sì bine iluminat. Dezordinea la locul de munca sì sectoarele de lucru neluminate pot duce la'accidente.
Nu lucrata cu o sculà pneumatica in mediu cu pericol de exploizie, in care existà lichide, gaze sau praf inflamabil. In timpul prelucrarii piesei de lucru se pot degaja scantei care produc aprinderea prafului sau a vaporilor.
Nu permitei accesul spectatororl, copilor si vizitatorlor la locul dumneavoastr de munca, atunci cand folositi scula pneumatica. In cazul in care atentia va este distrasă de catre alte persone, puteti pierde controlul asupra sculei pneumatice.
Siguranta sculelor pneumatice
Folosi aer comprimat din clasa de calitate 5 conform DIN ISO 8573-1 si o unitate de intretnere amplatasa in aproperea sculei pneumatice. Aerul comprimat folosit nu trebuie sa contina corpuri straine si nici sa nu fie umed pentru a proteja scula pneumatica contra deteriorarilor, murdaririi si formarii ruginii.
Controlati racordurile si conductele de alimentare. Toate unitàtile de intrejinere, cuplajelesi furtunurile trebuie sa fe adevate pentru presiunea si debitul de aer specificate in datele tehnice. O presiune prea mica afecteaza functionarea sculei pneumatrice, o presiune prea ridicata poate duce la pagube materiale si la raniri.
Protejati frutunurile impotriva indoiril, a strangularilor, feriti-le de solventi si muchii ascutite. Tineti furtunurile departe de caldura, ulei si piese care se rotesc. Inlocuii neintarziat un furtun deteriorat. O conducţa de alimentare defectă poate provoca izbirea in toarte directile a furtunului cu aer comprimat si cauza raniri. Praful sau aschile antretenate de aerul comprimat pot provoca raniri grave ale ochilor.
Avtigra cbrarile de furtun sa fe intotdeuna bine stranse. Bratarele de furtun care nu sunt bine stranse Sau care sunt deteriorate pot face ca aerul sa scape necontrolat.
Siguranta personelor
Fiti atenti, aveti grija de ceea ce faceti si procedati rational atunci cand lucrati cu o scula pneumatica. Nu folosi scula pneumatica dac suntei obosit sau va aflatisub influenta drogurior, a alcoolului sau a medicamentelor. Un moment de neatentie in timpul utilizarii sculei pneumatice poate duce la raniri grave.
Folosi tichepament personal de protecije si purati Intotdeauna ochelari de protectie. Folosirea echipamentului personal de protectie, ca masca impotiva prafului, incaltamintea de siguranta asntiderapanta, casca de protectie sau aparatul de protectie auditiva,
in functie de tipul si domeniul deutilizare al sculei pneumatice, reducriscul ranirilor.
Eviti punerea in functiene involuntar. Asigurati-va sca scula pneumatica este oprita, inainte de a oracorda la instalataia de aductie a aerului, de a ridica sau de a o transporte. Daca in timul transportului sculei pneumatice tinei degetul pe intrerupatorul pornit/oprit sau dacra racorda scula pneumaticadea pornilta la instalataia de alimentare cu aer,este posibil sa se produca accidente.
Indepartati cheile de reglare inante de a porn scula pneumatica. O cheie de reglare care se afla intr-o componenta a sculei pneumatice care se roteste, poate provoca raniri.
Nu va supraevaluati. Asigurati-va o poziie stabila si pastra-va echilibrul in orice situaie. O poziie stabila si o tinutar corporalaa adecvatva va ajutsa controli mai bine scula pneumatica in situatu neasteptate.
Puratai imbracaminte adecvata. Nu puratai haine largi sau bijuterii. Feriti-va paur, imbracaminteaa saumusile de componentele care se rotesc.Imbracamintea larga, bijuteriile saur paurlung pot fi prinse in componentele care se rotesc.
Dacā se pot monta echipamente de aspirare sī colectare a prafului, asiguratī-va cā acestea sunt racordate sī folosite corect. Utilizarea acestor echipamente diminueazā efectele poluārii cu prof.
Nu inspirati direct aerul uzat. Evita patrunderea aerului uzat in ochi. Aerul uzat eliminat de scula pneumatica poate conine apa, ulei, particule de metal si impuritate din compresor. Aceasta poate cauza vāṭamāri ale sanātāti.
Manevrarea si folosirea atenta a sculelor pnerumatica
Folosi dispositive de prindere sau o menghina pentru a fixa si sprijini piesa de lucru. Daca fixati piesa de lucru tinand-o cu mana sau apasand-o de corp, nu veti mai putea manevra scula pneumatica in condiiti de siguranta.
Nu suprasolicitate scula pneumatica. Folosi tscula pneumatica adecvatapentru lucrarea ce ovej executa.Cuscula pneumatica potrivitaLucratai mibinei ma sigur indomeniul de putere specificat.
Nu fosoliti scula pneumatica dacare intrerupatorul pornit/oprit defect. O sculà pneumatica, care nu mai poate fi pornit sau oprita, este periculoasa si trebuie reparata.
Intrupei alimentarea cu aer, inainte de a efectua reglaje la scula pneumatica, de a schimba accesoril Sau de a pune jos scula pneumatica. Aceastamasurapreventiva impiedica pornerea involuntara a sculei pneumatice.
Pasta sculele pneumatice nefolosite la loc inaccesibil copilor. Nu permitei sā foloseascá scula pneumatica personel nonfamiliarizate cu aceasta sau care nu au citit prezentele instructiuni. Sculele pneumatice sunt periculoase atunci cänd sunt folosite de persone neexperimentate.
Intretineti-va c grija scula pneumatica. Controli daca piesele mobile functioneazā impecabil si nu se blocheazā precum si dacá nu exista piese rupte sau deteriorate, care sa afecteze functiona rea sculei pneumatice. Inainte deutilizarea sculei pneumatica dai la reparat piesele deteriorate. Cauza multor accidente constà in intretinerea necorespunzatoare a sculelor pneumatice.
Folosi scula pneumatica, accesoriile, dispositivele de lucru etc. conform prezentelor instruktiani. Avei in vedere conditiile de lucru si lucarea care trebuie executata. Intrebuintarea sculei pneumatica in alte scopuri decat cele prevazute poate duce la situati pericu-loase.
Service
Nu permieti repararea sculei dumneavoastr pneumatice decat de catre personal de specialitate corespunzator calificat si numai cu piese de schimb originale. Astfel vei avea garantia ca este mentinutsa siguranta sculei pneumatice.
Instruetiuni privind siguranta si protectia muncii pentru pistoale pneumatice pentru cuie si capse
Plecati intotdeauna de la premisa cscula pneumatica confine elemente de fixare. Manevrarea neatenta a sculei pneumatice poate duce la impuscarea neasteptata a elementor de fixare si va poaterani.
Tineni astfel scula pneumatica in timpul lucrului, incat sa nu va fie ranit capul Sau corpul in caz de recul provocat de un deranjament la reteaua de alimentare cu energia electrica sau de un impact cu portiunile dure ale piesei de lucru.
Nu indrepta scula puneumatica asupra dumneavoastrisiva sau asupra alter persone din apropiere. Printr-o declansare involuntara, pot fi impuscate elemente de fixare, ceea ce poate duce la raniri.
Nu actionati scula pneumatica inainte ca aceastà sá fie asezata ferm pe piesa de lucu, In cazu in care scula pneumatica nu mai este in contact cu piesa de lucru, elementul de fixare poate ricoşa inapoin urma impactului din locul de fixare si suprasolicita scula pneumatica.
Nu lucrati atunci candi vafi pe scari sau schele, in cazul in care este setat sistemul de tragere,Tragere prin contact".Mai alens nu trebule sa va mutati dintr-un punct de lucru in altul, urcandu-va pe schele, scari sau constructi asemanatoare scarilor ca de ex. sipcile de acoperis,pentura a sigila lazi mici si mari,sau pentura a fixa inchizatoare de siguranta pentru transport de ex. pe vehicule si vagoane.La acest system de tragere, de ficare data cand asezati din gresealape poziite scula pneumatica iar piedica de siguranta este apasata,va fi impuscat un element de fixare.Aceasta poate provoca raniri.
Tineti seama de conditiile existente in sectorul del lucru. Elementele de fixare pot strapunge eventual piesele de lucru subti si sau pot ricoa de pe piesele de lucru atunci cand lucrati in colturi si pe muchiile acestora, provocand astfel ranirea personelor.
Intrerupei alimentarea cu aer in cazul in care elementul de fixare este blocat in interiorul sculei pneumatica. Daca scula pneumatica este racordata, in momentul indepartarii unui element de fixare blocat, ea poate fi actionata in mod involuntar.
- Fiti precauti atunci cänd indepartati un element de fixare blocat. Este posibil ca sistemas sa fie armat iar elementul de fixare va fi expulzat cu putere in tim pe incercati sa indepartati blocajul.
Nu folosi taceastaculapneumaticapentrifixare conductorilorelectrici.Nu esadecvatapentru instalareca conductorilerectricipoate deterioria izolatia cabluriler elecrice si cauza astfel electrocutare si periclo de incendiu.
Nu folosi in niciun caz oxigen sau gaze combustibile ca sursa de energia pentru scula pneumatica. Gazele combustibile sunt periculoase si pot provovaexplozia sculei pneumatice.
Folosi detectoare adevate pertu a depista conductori si conducte de alimentare ascunse sau adresati-va in acest scop regiei locale furnizoare de utiliti. Atingerea conductororle electrici poate duc la incendi si electrocutare.Deteriorarea unei conducte de gaz poate duc la explozie.Strapungerea unei conducte de apa provoaca pagube materiaie.
Scula pneumatica poate fi racordata numai la conducte la care presiunea maxima admisa a a sculei pneumatice nu poate fl depasita cu mai mult de 10% ; in cazul unor presiuni mai inalte, in conducta de aer trebuie montat un ventil de reglare a presiunii (reductor de presiune) conectat in aval. O presiune prea mare cauzeaza o fonctionare anormala sau ruperea sculei pneumatice, ceea ce poate duce la raniri.
Descrierea produsului si a performantelor
Citi toate indicatiile de averizare si instructiunile. Nerespectarea indicatior de averizare si a instructiunilor poate provoca electrocutare, incendii si/sau raniri grave.
Utilizare conform destinatiei
Scula pnerumatica este destinata lucrilor de imbinare a tigeler de acoperis, cofrajerol, si astererilor cat si la confectionarea elementelor de perete/tavan, faadelor de lemn, paletilor, gardurilor de lemn, peretilor fonoabsorbanti si lazilor.
Este permisa numai folosirea elementelor de fixare (cuie, capse etc.) specifyate in tabelul „Date tehnice".
Elemente componente
Numerotarea componentelior illustrate se refera la redarea sculei pneumatice de la pagina grafica.
1 Varf demontabil pentru menajarea piesei de lucru
2 Piedica de siguranta
3 Parghie de strangere pentru desciderea/inchiderea canalului de tragere
4 lesire aer cu capac regabil pentru gaze uzate
5Tragaci
6 Comutator pentru sistemul de tragere
7 Maner
8 Racord aer
9 Compartiment pourtu depozitarea varfului demontabil pourntu menajarea piesei de lucru
10 Magazine
11 Sertar magazie
12 Rozeta de reglaientoajustarealaimitatorulidere grelaadancimii
13 Gura de iesire
14 Cuplaj automat cu inchidere rapida
15 Furtun de alimentare cu aer
16 Banda de cuie
17 Arc magazie
18 Antrenor cuie
19 Percutor
*Accesorile ilustrate sau descrie nu sunt cuprinse in setul de livrare standard. Puteti gasi accesorile complete in programul nostru de accesori.
Informatie privind zgomotul/vibratiile
Valorile masurate pentru zgomot au fost determinate conform EN 12549.
Nivelul de zgromot evaluat A al sculei pneumatice este in mod normal de: nivel presiune sonora 102 dB(A); nivel putere sonora 115 dB(A). Incertitudine K=2 dB.
| Pistol pneumatic pentru cuie GSK 64-34 | |
| Professional | |
| Număr de identificare | 3 601 D91 902 |
| Fortă de percutiela 6,3 bari (91 psi) | Nm 34,4 |
| Sistema de tragere-Tragere unică cu blocaj desiguranta (tir secventi)Tragere prin contact | ●● |
| Element de fixare-TipBandă cuieCuie cu cap decorativ- Lungime mm32-63- Diametu mm1,8 | |
| Unghi magazie°34 | |
| Capacitate maximă magazie | 100 |
| Ulei de motorSAE 10, SAE 20 | ml 0,25-0,5 |
| Volum interior | ml 330 |
| Presiune nominală | bari 4-8 |
| Filet racord" | 3 |
| Furtun alimentare aer- Presiune maximă de lucru la 20°C | bari10 |
| - Lârgime interioară furtun" | 3/8 |
| - Lungime maximă furtun | m30 |
| Consum aer pentru o operatie detragerela 6,8 bari (100 psi) | 1,46 |
| Dimensiuni- Inălțime | mm307 |
| - Lâțime | mm79 |
| - Lungime | mm320 |
| Greunate conform EPTA-Procedure01/2003 | kg 1,86 |
Declaratie de conformitate C
Declaram pe proprie raspundere ca, produsul descris la paragraful „Date tehnice" corespunde urmatoarelor standarde documente normative: EN 792 conform prevederilor Directivei 2006/42/CE.
Documentatie tehnica la:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Asiguratviä presiunea instalataie nu este mai mare decat presiunea nominalà maxima admisa a sculei pneumatice. Reglati mai intai presiunea aerului la valoarea inferioara a presiunii nominale recomandate (vezi "Date tehnice").
In caz de dubiu, cu scula pneumatica pornità, verificati cu un manometru presiunea la admisia aerului.
Pentru a obtni o putere maxima trebuie respectate valorile specifiecpeuntru furtunul de alimentare cu aer 15 (filet de racordare, presiunemaxima de lucru, largime interioarafurtun, lungime maximafurtun; veziDate tehnice").
Aerul comprimat nu trebuie sa contina corpuri straine si sa nu fie umed pentru a proteja scula pneumatica impotrivale deteriorarilor, murdaririi si formarii de rugina.
Toate armaturile, conductele de legatura sifurtunurile trebuie sa fice calibrate corespunzator presiuni si debitului de aer necessar.
Evita strangularile conductelor de alimentare, de exemplu prin gravire, indoire sau smulgere!
Racordarea sculei pneumatice la instalataia de alimentare cu aer
-Goliti magazia 10.
Alimentarea magaziei (vezi figurile B1-B4)
Intrupejialimentareacu aer inainte de a executa reglaje,aschimba accesorii saudapeune la oparte scula pneumatica.Aceastamasurapreventiva impiedica pornerea involuntartaa sclei pneumatice.
Folosi numai assocori originale Bosch (vezi „Date tehnice").
Componente de precizie ale sculei pneumatice ca magazia, gura de iesire si canalul de tragere sunt adaptate la capsele, cuiele si stifturile de la Bosch. Alti producatori folosesc alte calitatei si dimensioni di otel. Intrebuintarea unor elemente de fixare neautorize poaite deteriorara scula pneumatica si cauza raniri.
Tineti astfel scula pneumatica in timpul alimentarii magaziei, incat gura de iesire 13 sa nu fie indreptata spre corpal dumneavoastra s ni ci spre alte persone.
Dacaste necesar curatai si lubrifiati sertarul magaziei 11 si asigurati-va ca magazia 10 nu s-a murdarit.
- Introduci o banda de cuie potrivita 16 in canalul T de la capatul magaziei 10.
Se vor introduc emai intai varfurile cuielor.
- Impingeti bande de cuie inainte in magazie, pana cand ultimul cui va fi asezat in fata arcului magaziei 17.
Indicatie: Un zavor al sertarului magazie impiedica punerea in functiune a sculei pneumatice atunci cand magazia este goal. Prin aceasta, tragaciul nu va putea fi apasat, fiind impiedicate tracerile in gol.
Impingeti antrenorul de cuie pretensionat 18 spre sertarul magaziei 11 si trageti simulan sertarul magaziei pana la capatul magaziei 10.
Indicatie: Sertarul magaziei trebuie sa poata fi impins inapoi fara un efort prea mare (cu un singur deget). Daca sertarul magaziei este prea incordat, cuiele vor fi trase intr-un unghi gresit.
Impingeti atent sertarul magaziei 11 spre inainte, cu antenorul de cuie 18 apasat, pana cand ultimul cui va fi introdus in magazie, iar banda de cuie va fi impinsa complet in aceasta.
Indicatie: Nu lasati sertarul magazieis saara necontrolat inapo. Sertarul magazieis-s-putea deterioria astfel si exista pericolul sa va prindadegeete.
Functionare
Sistema de tratere
Scula pneumatica poate fi utilizata cu doua sisteme de tragere diferite:
- Tragere unica cublocaj de siguranta (tir secventiial)
La acest系統 de tragere mai intai trebuie sa sprijine ferm pe piesa de lucru piedica de siguranta 2. In aceste conditi un element de fixare va fi tras numai in momentul apasarii tragaciului 5.
Dupá aceea nu vor mai putea fi efectuate alte trageri decât dacá
tragaciul si piedica de siguranță au fost in prealabil readuse in positia
initială.
-Tragere prin contact
La acest system de tragere trebuie mai intai apasat tragaciul 5. In acest caz va fi tras un element de fixare numai atunci cand, tragaciul fiind apasat, piedica de siguranta 2 se sprijina ferm pe piesa de lucru. Prin aceasta se atinge o viteza de lucru mai mare.
Pentru reglarea systemului de tragere serveste comutatorul 6.
Punere in functiune
Intrerupeti alimentarea cu aer inainte de a executa reglaje, a schimba accesori Sau de a pune la o parte
scula pneumatica. Aceastamasurapreventivaimpiedica pornerea involuntartaa scule pneumatice.
Lucrul cu systemdul de tragere unica (vezi figura C)
- Impingeti inauntru comutatorul 6 sì totodata basculati-I pentru a-l aduce in posizţia de jos, până se inclicheteeză din nou.
Sistemul de tragere, Declansare unica" a fost selectat.
- Sprijiniti ferm gura de iesire 13 sau, dacá este cazul, várful demontabil invelit in cauciuc 1 pe piesa de lucru pàna cand piedica de siguranta 2 va fi impinsa completinünuntru.
- Apasati apoit scurt tragaciul 5 si eliberat-l din nou. In urma acstei manevre va avea loc tragerea unui element de fixare.
-Lasati scula pneumatica saricozeine npoi de pe piesa de lucru.
Pentru o alta operatie de tragere ridicati scula pneumatca complet de pe piesa de lucru si sprijiniti-din nou ferm in locul urmator dorit pentru fixare.
Lucrul cu systemdul de tragere prin contact (vezi figura D)
Impingeti inauntru comutatorul 6 si i totodata basculati-i pentru a-1 aduce in poziia de sus, pana se inclicheteaza din nou.
Sistemul Tragere prin contact a fost selectat.
- Apasati tragaciul 5 si mentineti-l apasat.
- Sprijiniti ferm gura de iesire 13 sau, dacà este cazul, vârful demontabil invelit in cauciuc 1 pe piesa de lucru până cand piedica de siguranta 2 va fi impinsă completinăntru.
In urma acstei manevre va avea loc tragerea unui element de fixare. - Lasa scula pneumatica s ricoseze inapo i de pe piesa de lucru.
Pentru o alta operatie de tragere ridicatu scula pneumatca complete de pe piesa de lucru si sprijiniti-din nou ferm in locul urmator dorit pentru fixare. - Deplasati uniform scula pneumatica deasupra piesei de lucru ridicand o si reasezand-o pe aceasta.
De fiecare data cand asezati scula pneumatica pe piesa de lucru si apasati piedica de siguranta, va avea loc tragerea unui cui.
- Dupa tragerea numarului dorit de cuie eliberati imediat din nou tragaciul 5.
Instructiuni de lucru
Intrerupeti alimentarea cu aer inainte de a executa reglaje, a schimba accesorii sau de a pune la o parte scula pneumatica. Aceastamasurapreventiva impedicapornirea involuntartaa sclei pneumatice.
Inainte de a incepe lucrul verificati buna fonctionare a disposizitivelor de siguranta si de tratere cat si fixarea surubruilor si piulitelor.
Intrerupeti imediat alimentarea cu aer a unei scule pneumatice defecte sau care nu fonctioneaza corespunzator si contactati un centru de asistenta tehnica post-vanzari autorizat Bosch.
Nu executati modificari si manipulari nerelegmenteare la scula pneumatica. Nu demontati si nu blocati componente ale sculei pneumatice, ca de ex. piedica de siguranta.
Nu efectuati „reparati di urgenta" cu mijoace nepotrivite. Sula pneumatica trebuie intretinută regulat.si in mod competent (vezi „Intretinere si curata", pagina 153).
Evitautilizarea neadecvatasi deteriorareasculeipneumatica,de ex. prin:
-forjare sigravare,
- masuri de transformare neAutorizate de catre producador,
- folosirea unor sabloane confectionate dintr-un material dur, de ex. otel,
-caderea sau impingerea sculei pneumatice pe podea,
-utilizare in loc de ciocan,
-exercitarea fortei de orice fel asupra acesteia.
Verificazioni se afla sub sau in spatele piesei de lucru. Nu trageti cuie in pereti, plafoane Sau podele, dacin spatele sau sub acestea stationeazapersone. Cuiele pot strapunge piesa de lucru si rani pe cineva.
Nu trageti cuie in locurile in care sunt deja inserate alte cuie. Cuiele s-ar putea deforma sau bloca iar scula pneumatica s-ar putea misca necontrolat.
Dacă scula pneumatica este folositate in condiţii de temperatura ambientă scazută, primele cuie vor fi trase mai incet decât in mod obişnuit. După ce scula pneumatica s-a incalzit in timpul lucrului, aceasta va putea lucra din nou la viteza normală.
Evitati tragerile in gol, pentru a limita uzura poanosului percutor.
In timpul pauzelor mai lungi sau dupa terminarela lucrului deconectati scula punematica de la alimentarea cu aer si goliti pe cat posibil magazia de cuie.
Golirea magaziei (vezi figurile E1 - E2)
- Trageti spre spate sertarul magaziei 11 cu antrenorul de cuie 18 apasat pana cand acesta din urma elibereaza ultimul cui si impingeti atent inainte sertarul magaziei pana la capatul de inceput al magaziei 10.
Indicatie: Nu lasa t sertarul magazie sara necontrolat inapo. Sertarul magazieis-a putea deterioria astfel si exista pericolul sa v prinda degetele.
- Intoarceti astfel scula pneumatica, incat cuiele din magazie sa alunec spre spate pana la arcul magaziei 17.
Apasati arcul magaziei si lasati cuiele sa alunce pe antrenorul de cuie 18 si sia sata faradin magazia 10.
Ajustarea limitatorului de regla a adancimii (vezi figura F)
Adancimea de inserare a cuielor poate fi ajustata cu rozeta de reglare 12.
-Golitimagazia10.
(vezi, Golirea magaziel, pagina 152)
-Cuiele sunt infipte prea adanc:
Pentru a reduce adancimea de inserare, rotiti rozeta de reglare 12 in sens contrar miscari acelor de ceasornic.
Cuiele nu sunt infipte sufficient de adanc:
Pentru a mari adancimea de inserare, rotiti rozeta de reglare 12 in sensul miscarii acelor de ceasornic.
Alimentati din nou magazia.
(vezi, Alimentarea magaziei", pagina 150)
- Testaí noua adàncimea de insereae efectuánd o tragere de proba pe un esantion.
Repetati, dacă este cazul, pași de lucru.
Indepartarea piedici de siguranta
Pentru service sau curatare puteti indepàrtá piedica de siguranta 2.
- Răsuciţi rozeta de reglare 12 in sensul miscarii aceler de ceasornic, până cand devine vizibilă prima spiră de fillet.
-Efectuati inca 6 rotiri in sensul miscarii aceler de ceasornic. Acum piedica de siguranta 2 poate fi demontata.
Pentru repunerea in poziia ASIGURAT impingeti din nou piedica de siguranta 2 i gaurile prevazute in acest scop si rasicitrozeta de reglare 12 in sens contrar miscarii aceler de ceasornic, panacand spira filetului nu va mai fi vizibila.
Indepartarea blocajelor (vezi figurile G1-G3)
Unele cuie se pot bloca in canalul de tragere. Daca acest lucrul se intamplai mai des, contacta un centru de asistent a tehnica post-vanzari autorizat Bosch.
-Goliti magazia 10.
(vezi „Golirea magaziei“,).[pagina 152]
Impingeti injos parghia de strangere 3 astfelincat canalul de tragere sa poate fi deschis.
- Indepartati cuiul blocat. Daca este necessitiesar, folositi un cleste in acest scop.
Daca percutorul 19 a iejt de pe pozitie, impingeti-d din nou in piston utilizand o surubelinita gesata sau un alt obiect gresat, adevat.
-Gresaticanalul de tragere cu 2-3picaturideuleide motor (SAE 10 sau SAE 20).
Inchideti canalul de tragere, agatai braida parghiei de strangere 3 de carligul canalului de tragere si apoimpingeti din nou in sus parghia de strangere.
Alimentati din nou magazia.
(vezi "Alimentarea magaziei", pagina 150)
Indicatie: Daca, dupa indepartarea blocajului, percutorul nu revine inapo in positia initiala, contacta un centru de asistenta tehnica postvanzari autorizat Bosch.
Schimbarea varfului demontabil pentru menajarea piesel de lucru (vezi figura H)
Sabotul de protectie penu piesa de lucru 1 de la capatul piedicii de siguranta 2 protejeazia piesa de lucru panacand scula pneumatica va fi plasata corect in positia de tragere.
Varful demontabil pentru menajarea piesei de lucru poate fi indepartat si schimbat.
- Trageti virful demontabil pentru menajarea piesei de lucru de pe piedica de siguranta.
- Tragej noul varf demontabil pentru menajarea piesei de lucru, cu capatul descis, peste piedica de siguranta.
Indicatie: Un varf demontabil de schimb poate fi pastrat in partea superioarà a magaziei 10. Ilmpingeti in acest scop varful demontabil pentru menajarea piesei de lucru in compartmentul 9.
Capac reglibil de iesire a aerului (vezi figura l)
Prin capacul regabil pentru gaze uzate de la orificiul de iesire a aerului 4 puteti devia evacuarea aerului uzat in directie opusă dumneavoastră saupiesei de lucru.
Transport Şi deposizare
In vederea tranportului, deconnectati scula puneumatica de la alimentarea cu aer, in special daca folosi scari sau va deplasati intro pozitie corporală neobisnuită.
Transportati scula pneumatica la locul de lucru numai tinand-o de manerul 7 si fara ca tragaciul 5 sa fie actionat.
Inaine de a depozita scula pneumatica intrerupeti intotdeauna alimentarea acesteia cu aer si depozati-o intr-un loc uscat, cald.
Dacà nu vétj folosi scula pneumatica un timp mai indelugat, gresati componentele din otel cu un strat fin de ulei. Aceasta va impiedica formarea ruginii.
Intretinere si service
Dacă, in ciuda procedeler de fabricățeși control riguroase scula pneumatică are totuș o până, repararea acesteia se va executa de CATRE un centru autorizat de serviceși asistentă post-vânzări pentru scule eletrice Bosch.
In caz de reclamatai si comenzi de piese de schimb vã rugãm sa indicatori neaparat numarul de identificare format din 10 cifre de pe placuta indicatoare a tiupului sculei pneumatice.
- Nu permittedi efectuarea lucarilor de intretinere si reparati decat de catre personal de specialitate corespunzator calificat. Astfel veti avea garantia mentineri sigurantei in expoatare a sculei pneumatice.
Un centru de service si asistenta post-vanzari autorizat Bosch poate executa aceste lucrari rapid si fiabil.
Romana | 153
Lubrifierea sculei pneumatice (vezi figura J)
Daca scula pneumatica nu este racordata la o unitate de intrejinere, aceasta trebuie lubrifiatla intervale regulate de temp:
- in cazul utilzarii in conditiu usoare de lucru 1x pe zi.
- In cazul utilizarii in conditi gele de lucru 2x pe zi.
Turnati 2-3 picaturi de lubricant in racordul de aer 8.Nu intrebuinta preamult lubricant pentru ca alfel acesta va curge in scula pneumatica si va fi apoia evacuat prin orificiul de iesire a aerului 4.
Nu intreuunnta dcat lubrifianti recomandati de Bosch.
- Ulei mineral pentru motor SAE 10 (pentru Utilizare in condiţii de temperatura ambienta foarte scăzută)
-Ulei mineral pentru motor SAE 20
Eliminati ecologic lubricianii si detergentii. Respectati prederile tegale.
Plan de intretinere
Mentineti intotdeana curate si fara corpuri straine (praf, achii, nisip, etc) iesirea aerului 4, piedica de siguranla 2 si tragaciul 5.
Curati magazia 10. Indepartati aschile de plastic sau lemn care se pot acumula in magazie in cursul lucrului.
Curata scula pneumatica cu aer comprimat, la intervale regulate de temp.
| Mâsură Justificare Executie | ||
| Golirea zilnică a filtrului de gaze uzate. | Impiedică acumularea de murdărieși umezeală in scula pneumatică. | - Deschideti supapa de evacuire. |
| Mentinerea ungătorului intotdeana în stare plină. | Asigură lubrifierea sculei pneumatice. | - Umareți ungătorul cu lubirifiantii recomandăți. (vezi „Lubrifierea sculei pneumatice“, pagina 153) |
| Curățarea magaziei 10și spertarului magaziei 11. | Impiedică blocarea cuielor. | - Suflăți zilnic mechanismul magaziei/sertarului magaziei cu aer comprimat. |
| Asigurarea functiònarii corespunzătoare a piedicii de siguranta 2. | Contribuie la securitatea munciiși la utilizesarea eficientă a scuei pneumatice. | - Suflăți zilnic mechanismul piedicii de sigurantață cu aer comprimat. |
| Lubiferera sculei pneumatice. | Reduce uzura sculei pneumatice. | - Turnți 2-3 picătur di lubrifiantin racordul de aer 8. (vezi „Lubrifierea sculei pneumatice“, pagina 153) |
| Golirea compresorului. | Impiedică acumularea de murdărieși umezeală în scula pneumatică. | - Deschieti supapa de evacuire a rezervorului compresorului. |
Remedierea deranjamentelor
| Problème Cauzã Remediere | ||
| Scula pneumatică este pregáttã de functiònare dar nu are loc tragerea cuielor. | Un cui este blocatîn canalul de tragere. | - Indepãrtàti blocajul. (vezi „Indepãrtarea blocajelor", paging 152) |
| Sertarul magaziei 11 este defect. | - DacãEste necessar curâtãsì lubrifiǎti sertarul magaziei 11 ŞI asigurati-vã cà magazia 10 nu s-a murdãrit. | |
| Arcul sertarului magaziei este slâbit pau defect. | - Contactați un centru de asistentară tehnicã post-vânzãrì autorizat Bosch. Cereti sãvi se schimbe componenta defeçã. | |
| ELEMENTele de fixare folosite nu sunt+dentre cele admise. | - Folosiți numai accesoriù originale. Este permisã numai folosirea elementelor de fixare (cuie, capse etc.) specifice in tabelul „Date tehnice". | |
| Magazia 10 este goalã. | - Alimentați din nou magazia. (vezi „Alimentarea magaziei", paging 150) | |
Problema Cauza Remediere
| Cuele sunt trase prea incet ŞI cu presiune prea micà. | Presiunea nominală a instalăției de alimentare cu aer este prea micà. | - Māriṭi debitul de alimentare cu aer. Nu trebuie incons àse se depásească 8 bari. |
| Percutorul este deteriorat. | - Nu intrebuințați decât lubrifianti recomandați de Bosch.(vezi „Lubrifierea sculei pneumatice",pagea 153) | |
| Garnitura inelară a pistonului este uzătă saudeterioră. | - Contactați un centru de asistentă tehnică post-vãnzări autorizat Bosch.Cereți să se schimbe componenta defectă. | |
| Amortizorul este uzat. | - Contactați un centru de asistentă tehnică post-vãnzări autorizat Bosch.Cereți să se schimbe componenta defectă. | |
| Lungineași diametrul furtunului de alimentare cu aer 15 nu corespund datelor specificate pentruaceastă sculă pneumatică. | - Utilizăti un furtun de aer de dimensiunile corespunțătoare.(vezi „Date tehnice“,pagea 150) | |
| Furtunul de alimentare cu aer 15 este indoit. | - Indreptați indoitura furtunului. | |
| Cuele sunt inserate prea adânc. | Presiunea nominală a instalăției de alimentare cu aereste prea mare. | - Reduceți debitul de alimentare cu aer. Dar debitulnu trebuie să scadă sub 4 bari. |
| Limitatorul de reglare a adâncimii este ajustat pentruo poziție prea joasă. | - Ajustați limitatorul de reglare a adâncimii la adâncimea dorită.(ezi „Ajustarea limitatorului de reglare a adâncimii“,pagea 152) | |
| Amortizorul este uzat. | - Contactați un centru de asistentă tehnică post-vãnzări autorizat Bosch.Cereți să se schimbe componenta defectă. | |
| Cuele sunt inserate insufficient de adânc. | Presiunea nominală a instalăției de alimentare cu aereste prea mică. | - Măruti debitul de alimentare cu aer. Nu trebuie insa sα se depășească 8 bari. |
| Limitatorul de reglare a adâncimii este ajustat preausus. | - Ajustați limitatorul de reglare a adâncimii la adâncimea dorită.(ezi „Ajustarea limitatorului de reglare a adâncimii“,pagea 152) | |
| Lungineași diametrul furtunului de alimentare cu aer 15 nu corespund datelor specificate pentruaceastă sculă pneumatică. | - Utilizăti un furtun de aer de dimensiunile corespunțătoare.(vezi „Date tehnice“,pagea 150) | |
| Furtunul de alimentare cu aer 15 este Indoit. | - Indreptați indoitura furtunului. | |
| Scula pneumatică sare cuie sue are o viteță de avans prea ridicată. | Elementele de fixare folosite nu sunt dîntre cele admise. | - Folosiți numai accesori iir originale. Este permisă numai folosirea elementelor delfixare (cuie, capse etc.) specificate in tabelul „Date tehnice". |
| Magazia 10 nu lucrează corect. | - Dacă este NEEDar curățați și lubrifiatiș tertarul magaziei 11 și asigurati-vă cà magazia 10 nu s-a murărit. | |
| Arcul sertarului magaziei este slăbit pauțăfect. | - Contactați un centru de asistentă tehnică post-vãnzări autorizat Bosch.Cereți să se schimbe componenta defectă. | |
| Garnitura inelară a pistonului este uzătă saudeterioră. | - Contactați un centru de asistentă tehnică post-vãnzări autorizat Bosch.Cereți să se schimbe componenta defectă. | |
| Cuele se blochează frevent in cananaludetragere. | Elementele de fixare folosite nu sunt dîntre cele admise. | - Folosiți numai accesori iir originale. Este permisă numai folosirea elementelor delfixare (cuie, capse etc.) specificate in tabelul „Date tehnice". |
| - Contactați un centru de asistentă tehnică post-vãnzări autorizat Bosch. | ||
| Cuele trase sunt induite. | Percutorul este deteriorat. | - Contactați un centru de asistentă tehnică post-vãnzări autorizat Bosch.Cereți să se schimbe componenta defectă. |
Блогаркн | 155
Problema Cauza Remdiere
Contrar lucrului cu o viteza normala, dacse lucreazau o vitez radicata, cuiele nu sunt inserate sufficient de adanc.
Diametrul interior al furtunului de alimentare cu aer esteprea mic.
- Utilizati un furtun de aer de dimensionalione corespunczatoare. (vezi ,Date tehnice", pagina 150)
Compresorul nu este apt pentru o viteze de lucru mari.
-Folositi un compresor dimensionat corespunzator numarului de scule pneumatice racordate si vitezei de lucru.
Accesorii
Vä puteti informa cu privire la programul complet de acosorii pe internet, accesánd www.bosch-pt.com sau la distribuitorul dumneavoastră autorizat.
Serviciu de asistentă tehnica post-vanzari.si consultanța clienti
Serviciul nostru de asistentă tehnica post-vanzari raspunde intrebârilor dumneavoastră privind intreținereași repararea produsului dumneavoastră CATs privitor la piesele de schimb. Desene descompuse ale ansamblerol cat si informati privind piesele de schimb gasiși si la:
www.bosch-pt.com
Echipa de consultanta clienti Bosch raspunde cu placere la intrebarile privind cumparaarea,utilizarea sigrglarea produseler si accesoriior lor.
Romania
Robert Bosch SRL
Dacă scula dumneavoastră pneumatica nu mai este in stare de functionare, va rugam s o directonati câtre o statie de reciclare sa s o predati unei unităti de distribuție, de ex. unui centru de serviceși asistente post-vanzari autorizat Bosch.
Subrezerva modificarilor.
Быrapсн
Yka3aHHa 3a 6e30nacha pa6oTa
06uynka3aHn 3a 6e3oNaChpa6Ota C THeBMaTHn HNCTpymEnTH
BHIMMAHME
IpooyeteTeH Cta3BaHTe BChuKyka3aHH.
- AVERAGE
- Siguranta la locul de muncă
- Siguranta sculelor pneumatice
- Siguranta personelor
- Manevrarea si folosirea atenta a sculelor pnerumatica
- Service
- Instruetiuni privind siguranta si protectia muncii pentru pistoale pneumatice pentru cuie si capse
- Descrierea produsului si a performantelor
- Utilizare conform destinatiei
- Elemente componente
- Informatie privind zgomotul/vibratiile
- Declaratie de conformitate C
- Racordarea sculei pneumatice la instalataia de alimentare cu aer
- Alimentarea magaziei (vezi figurile B1-B4)
- Functionare
- Sistema de tratere
- - Tragere unica cublocaj de siguranta (tir secventiial)
- -Tragere prin contact
- Punere in functiune
- Intrerupeti alimentarea cu aer inainte de a executa reglaje, a schimba accesori Sau de a pune la o parte
- Lucrul cu systemdul de tragere unica (vezi figura C)
- Lucrul cu systemdul de tragere prin contact (vezi figura D)
- Instructiuni de lucru
- Golirea magaziei (vezi figurile E1 - E2)
- Ajustarea limitatorului de regla a adancimii (vezi figura F)
- Cuiele nu sunt infipte sufficient de adanc:
- Indepartarea piedici de siguranta
- Indepartarea blocajelor (vezi figurile G1-G3)
- Schimbarea varfului demontabil pentru menajarea piesel de lucru (vezi figura H)
- Capac reglibil de iesire a aerului (vezi figura l)
- Transport Şi deposizare
- Intretinere si service
- Lubrifierea sculei pneumatice (vezi figura J)
- Plan de intretinere
- Remedierea deranjamentelor
- Problema Cauza Remdiere
- Accesorii
- Serviciu de asistentă tehnica post-vanzari.si consultanța clienti
- www.bosch-pt.com
- Romania
- Быrapсн
- Yka3aHHa 3a 6e30nacha pa6oTa
- 06uynka3aHn 3a 6e3oNaChpa6Ota C THeBMaTHn HNCTpymEnTH
- BHIMMAHME
Marcă : BOSCH
Model : GSK 6434 Professional
Categorie : Capsator
