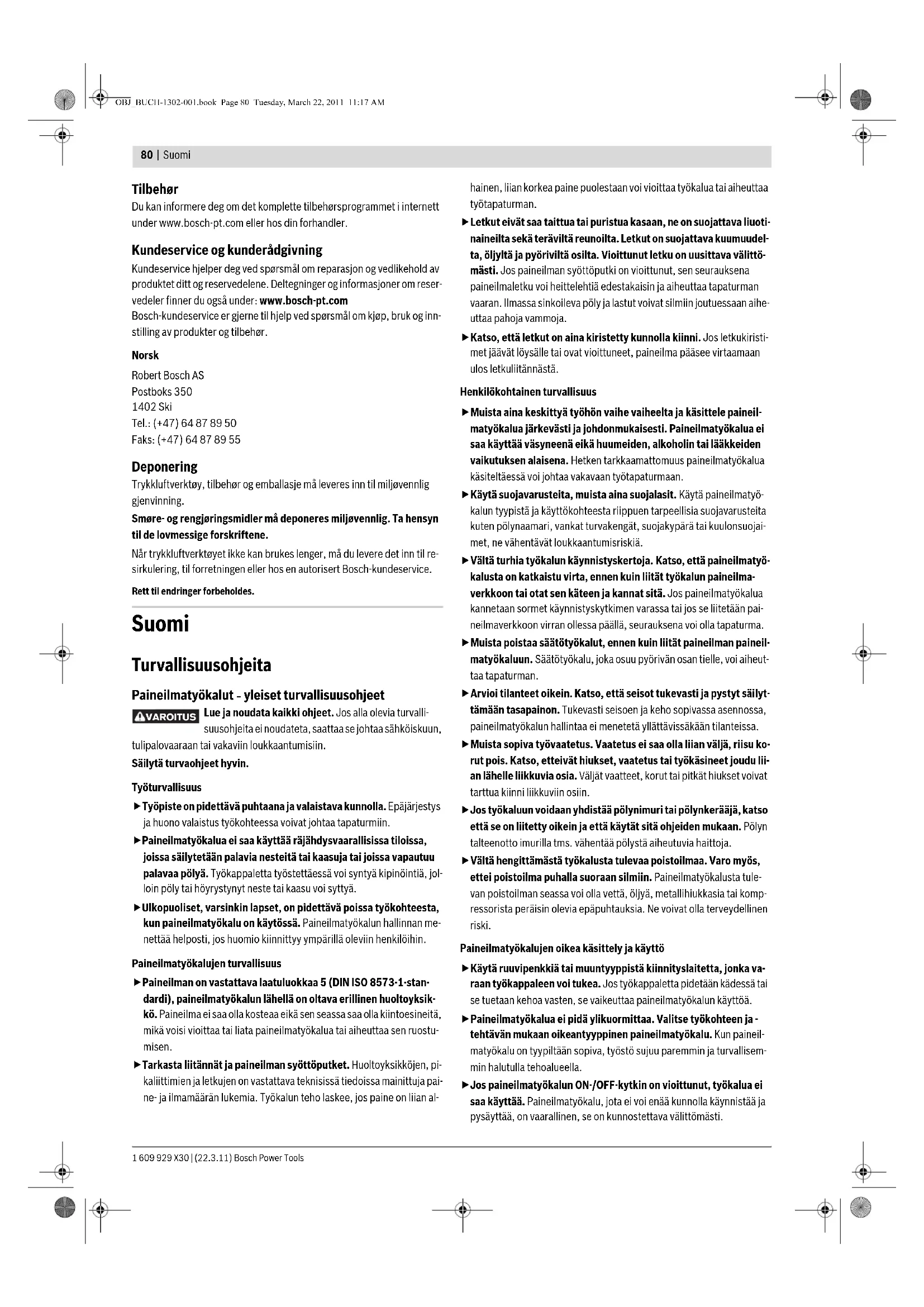

KÄYTTÖOHJE GSK 6434 Professional BOSCH

, epävarmuus K=1,5 m/s

Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjo- ja: EN 792 direktiivin 2006/42/EY määräysten mukaan. Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 22.03.2011 Asennus Liitäntä paineilmaverkkoon (katso kuva A) Varmista, että paineilmalaitteen paine ei ole suurempi kuin paineilmatyö- kalun suurin sallittu nimellispaine. Aseta ensin ilmanpaine suositellun ni- mellispaineen alarajalle (katso ”Tekniset tiedot”). Tarvittaessa paineen voi tarkastaa manometrillä tuloliitännästä, kun pai- neilmatyökalu on kytketty päälle. Suurinta tehoa varten tulee syöttöletkun 15 kohdalla noudattaa arvoja (lii- täntäkierre, maksimi käyttöpaine, letkun sisämitta, letkun maksimipi- tuus; katso ”Tekniset tiedot”). Paineilma ei saa olla kosteaa eikä sen seassa saa olla kiintoesineitä, mikä voisi vioittaa tai liata paineilmatyökalua tai aiheuttaa sen ruostumisen. Kaikkien putkivarusteiden, putkien ja letkujen on oltava mitoitettu niin, et- tä ne kestävät vaaditun paineen ja ilmamäärät. Katso, etteivät letkut tai putket puristu kasaan, taitu tai jää jännitykseen! Työkalun liitäntä paineilmaverkkoon – Tyhjennä lipas 10. (katso ”Lippaan tyhjennys”, sivu 84) Seuraavissa työvaiheissa voi kiinnitysosa purkautua, ellei paineilma- työkalun sisäosat korjauksen tai kuljetuksen johdosta ole lähtöasen- nossa. – Liitä paineilmakara 8 ilmaletkuun 15, jossa on pikasulkuliitin 14. – Tarkista toiminnan moitteettomuus painamalla paineilmatyökalun suu- aukko 13 tai kumitettu työkappalesuojus 1 puun jäännöspalaa tai puu- materiaalia vasten ja laukaisemalla kerran tai kaksi. Lippaan täyttö (katso kuvat B1–B4) Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. fKäytä vain alkuperäisiä Bosch-lisätarvikkeita (katso ”Tekniset tie- dot”). Paineilmanaulaimen tarkkuusosat kuten lipas, suuaukko ja lau- kaisukanava on tarkoitettu Boschin nauloille ja kannattomille nauloille. Muut valmistajat käyttävät muita teräslaatuja ja mitoituksia. Kiellettyjen kiinnitysosien käyttö saattaa vahingoittaa paineilmatyöka- lua ja johtaa loukkaantumisiin. Pidä paineilmatyökalu lippaa täytettäessä niin, että suuaukko 13 ei ole suunnattu omaa kehoa tai muita ihmisiä kohti. – Puhdista ja voitele lippaan luisti 11 tarvittaessa ja varmista, että lipas 10 ei ole likaantunut. – Työnnä sopiva naulanauha 16 lippaan 10 päässä olevaan T-muotoiseen rakoon. Naulat on työnnettävä sisään kärjet edellä. – Työnnä naulanauha niin pitkälle eteen lippaaseen, että viimeinen naula asettuu lippaan jousen 17 eteen. Paineilmanaulain GSK 64-34 Professional Tuotenumero 3 601 D91 902 Iskuvoima paineessa 6,3 bar (91 psi) Nm 34,4 Laukaisujärjestelmät – Yksittäislaukaisu ja varmuusjakso –Kosketuslaukaisu

Kiinnitysosa – Malli –Pituus – Halkaisija

Naulanauha Tyssäyspäänaulat 32–63 1,8 Lippaan kulma °34 Lippaan suurin tilavuus

Moottoriöljy SAE 10, SAE 20 ml 0,25–0,5 Sisätilavuus ml 330 Nimellispaine bar 4–8 Liitäntäkierre "3/8 Ilmansyöttöletku – Käyttöpaine maks. arvossa 20 °C – Letkun koko – Letkun pituus maks. bar

Yhden naulausvaiheen ilmantarve paineessa 6,8 bar (100 psi) l1,46 Mitat –Korkeus – Leveys –Pituus

Paino vastaa EPTA-Procedure 01/2003 kg 1,86 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1302-001.book Page 82 Tuesday, March 22, 2011 11:17 AMSuomi | 83 Bosch Power Tools 1 609 929 X30 | (22.3.11) Huomio: Lippaan luistin pysäytin estää paineilmatyökalun käyttöönoton lippaan ollessa tyhjä. Laukaisuvarmistinta ei tällöin voi painaa sisään, mi- kä estää tyhjät laukaukset. – Paina esijännitetty naulantartuin 18 lippaan luistia 11 vasten ja vedä samanaikaisesti lippaan luisti lippaan 10 päähän asti. Huomio: Lippaan luistia täytyy pystyä työntämään taakse ilman suurta voimankäyttöä (sormivoimin). Kireäliikkeinen lippaan luisti aiheuttaa naulojen sisääntyönnön väärässä kulmassa. – Siirrä lippaan luistia 11 painetulla naulantarttuimella 18 varovasti eteenpäin kunnes naulantartuin on työntynyt viimeisen naulan päälle ja työnnä näin naulanauha eteen asti lippaassa. Huomio: Älä anna lippaan luistin ponnahtaa takaisin ilman ohjausta. Lip- paan luisti saattaa vaurioitua ja on olemassa vaara, että sormesi jäävät pu- ristukseen. Käyttöohjeet Laukaisujärjestelmät Paineilmatyökalua voidaan käyttää kahdella erilaisella laukaisujärjestel- mällä: – Yksittäislaukaisu ja varmuusjakso Tässä laukaisujärjestelmässä tulee ensin painaa laukaisuvarmistin 2 tiukasti työkappaletta vasten. Kiinnitysosa ammutaan vasta, kun lau- kaisinta 5 painetaan. Tämän jälkeen voidaan lisää kiinnitysosia laukaista vasta kun laukaisin ja laukaisuvarmistin ensin on saatettu takaisin lähtöasentoon. – Kosketuslaukaisu Tässä laukaisujärjestelmässä tulee ensin painaa laukaisinta 5. Kiinni- tysosa ammutaan, kun laukaisuvarmistin 2 painetaan työkappaletta vasten laukaisimen ollessa painettuna. Näin saavutetaan suurempi työnopeus. Laukaisujärjestelmä asetetaan vaihtokytkimellä 6. Käyttöönotto Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. Työskentely yksittäislaukaisulla (katso kuva C) – Paina vaihtokytkintä 6 sisäänpäin ja kallista se samanaikaisesti alem- paan asentoon kunnes se taas lukkiutuu. Laukaisujärjestelmä ”yksittäislaukaisu” on ase- tettu. – Aseta suuaukko 13 tai mahdollisesti kumitettu työkappalesuojus 1 tu- kevasti työkappaletta vasten, kunnes laukaisuvarmistin 2 on painunut kokonaan sisään. – Paina seuraavaksi laukaisinta 5 lyhyesti ja päästä se taas vapaaksi. Tällöin naula ammutaan ulos. – Anna paineilmatyökalun kimmota takaisin työkappaleesta. – Seuraavaa iskuvaihetta varten nostat paineilmatyökalun kokonaan irti työkappaleesta ja asetat sen taas tiukasti seuraavaan haluttuun paik- kaan. Työskentely kosketuslaukaisulla (katso kuva D) – Paina vaihtokytkintä 6 sisäänpäin ja kallista se samanaikaisesti ylem- pään asentoon kunnes se taas lukkiutuu. Laukaisujärjestelmä ”kosketuslaukaisu” on asetettu. – Paina laukaisinta 5 ja pidä se painettuna. – Aseta suuaukko 13 tai mahdollisesti kumitettu työkappalesuojus 1 tu- kevasti työkappaletta vasten, kunnes laukaisuvarmistin 2 on painunut kokonaan sisään. Tällöin naula ammutaan ulos. – Anna paineilmatyökalun kimmota takaisin työkappaleesta. – Seuraavaa iskuvaihetta varten nostat paineilmatyökalun kokonaan irti työkappaleesta ja asetat sen taas tiukasti seuraavaan haluttuun paik- kaan. – Siirrä paineilmatyökalu tasaisesti nostamalla se irti työkappaleesta ja painamalla se uudelleen kiinni siihen. Joka kerta kun asetat paineilmatyökalun jotakin vastaan laukaisuvar- mistimen ollessa painettuna naula laukaistaan. – Kun olet ampunut haluamasi määrän nauloja päästät laukaisimen 5 va- paaksi. Työskentelyohjeita Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. Tarkista aina ennen työn alkua varmuus- ja laukaisulaitteiden moitteeton toiminta sekä kaikkien ruuvien ja muttereiden tiukkuus. Irrota välittömästi viallinen tai ei moitteettomasti toimiva paineilmatyöka- lu ilmansyötöstä ja ota yhteys valtuutettuun Bosch-huoltopisteeseen. Älä tee luvattomia toimenpiteitä paineilmatyökalulle. Älä irrota tai lukitse mitään paineilmatyökalun osaa, kuten esim. laukaisuvarmistinta. Älä suorita mitään ”hätähuoltoa” sopimattomin toimin. Paineilmatyökalua tulee huoltaa säännöllisesti ja asianmukaisesti (katso ”Huolto ja puhdis- tus”, sivu 84). Vältä paineilmatyökalun heikentämistä tai vahingoittamista esim.: – upottamalla tai kaivertamalla, – rakennemuutoksilla, joita valmistaja ei ole hyväksynyt, – ohjaamalla mallineiden avulla, jotka ovat kovaa materiaalia esim. teräs- tä, – antamalla sen pudota tai työntämällä lattiaa pitkin, – käyttämällä sitä vasarana, – käyttämällä mitä tahansa väkivaltaa. Varmista mitä työkappaleesi alla tai takana on. Älä ammu nauloja seinään, kattoon tai lattiaan, jos niiden takana on ihmisiä. Naulat voivat puhkaista työkappaleen ja vahingoittaa jotakuta. Älä ammu naulaa jo ammutun naulan päälle. Naula saattaa silloin muuttaa muotoaan, se voi jäädä puristukseen tai paineilmatyökalu voi liikkua hal- litsemattomasti. Jos paineilmatyökalua käytetään kylmissä ympäristöolosuhteissa, ensim- mäiset naulat laukeavat normaalia hitaammin. Sen jälkeen kun paineilma- työkalu on lämmennyt työstä johtuen, normaali nopeus on taas mahdolli- nen. Vältä tyhjiä laukaisuja, iskumeistin kulumisen vähentämiseksi. Irrota paineilmatyökalu ilmansyötöstä pidempien työtaukojen ajaksi tai työn loputtua ja tyhjennä lipas mikäli mahdollista. OBJ_BUCH-1302-001.book Page 83 Tuesday, March 22, 2011 11:17 AM1 609 929 X30 | (22.3.11) Bosch Power Tools 84 | Suomi Lippaan tyhjennys (katso kuvat E1 –E2) – Vedä lippaan luistia 11 painetulla naulantarttuimella 18 taaksepäin kunnes naulantartuin vapauttaa viimeisen naulan ja työnnä sitten lip- paan luisti varovasti eteenpäin lippaan 10 alkuun asti. Huomio: Älä anna lippaan luistin ponnahtaa takaisin ilman ohjausta. Lip- paan luisti saattaa vaurioitua ja on olemassa vaara, että sormesi jäävät pu- ristukseen. – Kierrä paineilmatyökalua niin, että lippaassa olevat naulat liukuvat taaksepäin lippaan jouseen 17 asti. – Paina lippaan jousi alas ja anna naulojen liukua naulantarttuimen 18 ohi ulos lippaasta 10. Syvyydenrajoittimen asetus (katso kuva F) Naulojen upotussyvyys voidaan säätää säätöpyörällä 12. –Tyhjennä lipas 10. (katso ”Lippaan tyhjennys”, sivu 84) – Naulat uppoavat liian syvälle: Upotussyvyyden pienentämiseksi tulee säätöpyörää 12 kiertää vasta- päivään. tai Naulat eivät uppoa tarpeeksi syvälle: Upotussyvyyden suurentamiseksi tulee säätöpyörää 12 kiertää myötä- päivään. – Tyhjennä lipas uudelleen. (katso ”Lippaan täyttö”, sivu 82) – Tarkista uusi upotussyvyys koetyökappaleeseen. Toista työvaiheet tarvittaessa. Laukaisuvarmistimen irrottaminen Voit irrottaa laukaisuvarmistimen 2 huoltoa- ja puhdistusta varten. – Kierrä säätöpyörää 12 myötäpäivään, kunnes ensimmäinen kierteen harja näkyy. – Kierrä vielä 6 kierrosta myötäpäivään. Laukaisuvarmistin 2 voidaan nyt vetää irti. – Asenna takaisin työntämällä laukaisuvarmistin 2 takaisin sitä varten oleviin porauksiin ja kiertämällä säätöpyörää 12 vastapäivään kunnes kierrettä ei enää näy. Juuttuneiden kiinnitysosien poistaminen (katso kuvat G1 –G3) Yksittäiset naulat voivat juuttua laukaisukanavaan. Jos tämä tapahtuu usein, pitää ottaa yhteys valtuutettuun Bosch-huoltopisteeseen. –Tyhjennä lipas 10. (katso ”Lippaan tyhjennys”, sivu 84) – Paina kiristinvipua 3 alaspäin niin, että laukaisukanava voidaan avata. –Poista juuttunut naula. Käytä tarvittaessa pihtejä. – Iskumeistin 19 ajettua ulos työnnät sen voidellulla ruuvitaltalla tai muulla sopivalla voidellulla esineellä takaisin mäntään. – Voitele laukaisukanava 2 –3 tipalla moottoriöljyä (SAE 10 tai SAE 20). – Sulje laukaisukanava, ripusta kiristinvivun 3 sanka laukaisukanavan ha- kasiin ja paina sitten kiristinvipua taas ylöspäin. – Tyhjennä lipas uudelleen. (katso ”Lippaan täyttö”, sivu 82) Huomio: Jos iskumeisti ei juuttuneen kiinnitysosan poistamisen jälkeen enää liiku taaksepäin on otettava yhteys valtuutettuun Bosch-huoltopis- teeseen. Työkappalesuojuksen vaihto (katso kuva H) Laukaisuvarmistimen 2 päässä oleva työkappalesuojus 1 suojaa työkap- paletta, kunnes paineilmatyökalu on sijoitettu oikein iskuvaihetta varten. Työkappalesuojus voidaan irrottaa ja vaihtaa. – Vedä irti työkappalesuojus laukaisuvarmistimesta. – Työnnä uusi työkappalesuojus avoin pää edellä laukaisuvarmistimen päälle. Huomio: Varatyökappalesuojus voidaan säilyttää lippaan 10 yläpinnassa. Työnnä työkappalesuojus säilytystilaan 9 Ilman ulostuloaukon säädettävä läppä (katso kuva I) Ilman ulostuloaukon 4 säädettävän poistoilmaläpän avulla voit suunnata poistoilman pois itsestäsi tai työkappaleesta. Kuljetus ja säilytys Irrota paineilmatyökalu ilmansyötöstä kuljetuksen ajaksi, etenkin jos käy- tät tikapuita tai liikut epätavallisessa asennossa. Kanna paineilmatyökalu työkohteessa ainoastaan kahvasta 7 ja painamat- ta laukaisinta 5. Säilytä aina paineilmatyökalu irti ilmansyötöstä ja kuivassa lämpimässä ti- lassa. Jos paineilmatyökalua ei käytetä pitkään aikaan, tulee työkalun teräsosiin sivellä ohut öljykerros. Tämä estää ruosteen muodostumisen. Hoito ja huolto Huolto ja puhdistus Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. Paineilmatyökalu on valmistettu ja tarkastettu huolella: siitä huolimatta siihen voi tulla vikoja, jotka silloin on korjautettava valtuutetussa Bosch- sähkötyökalujen huoltoliikkeessä. Tiedusteluissa ja varaosatilauksissa on muistettava aina antaa paineilma- työkalun tyyppikilvessä oleva 10-merkkinen numero. fHuolto- ja kunnostustyöt suositellaan aina tilattaviksi ammattitai- toiselta henkilöltä/erikoisliikkeestä. Näin paineilmatyökalun käyttö- turvallisuus on taattu. Valtuutetut Bosch-huoltoliikkeet suorittavat tällaiset työt nopeasti ja luo- tettavasti. Paineilmatyökalun voitelu (katso kuva J) Jos paineilmatyökalu ei ole liitettynä huoltoyksikköön, tulee sitä voidella säännöllisin väliajoin: – Kevyessä käytössä 1x päivässä. – Raskaassa käytössä 2x päivässä. Tiputa 2 –3 pisaraa voiteluainetta paineilmakaraan 8.Älä käytä liikaa voi- teluainetta, jota voisi kerääntyä paineilmatyökaluun ja sitten poistua il- man ulostuloaukon kautta 4. Käytä ainoastaan Boschin suosittelemia voiteluaineita. – Mineraalimoottoriöljy SAE 10 (käytettäväksi hyvin kylmässä ympäris- tössä) – Mineraalimoottoriöljy SAE 20 Voitelu- ja puhdistusaineet on hävitettävä ympäristöystävällisesti. Muista lakisääteiset määräykset. OBJ_BUCH-1302-001.book Page 84 Tuesday, March 22, 2011 11:17 AMSuomi | 85 Bosch Power Tools 1 609 929 X30 | (22.3.11) Kunnossapitokaava Pidä aina ilman ulostuloaukko 4, laukaisuvarmistin 2 ja laukaisin 5 puhtai- na ja vapaana vieraasta materiaalista (pöly, lastut, hiekka, jne). Puhdista lipas 10. Poista muovi- tai puulastut, jotka työn aikana ovat voi- neet kerääntyä lippaaseen. Puhdista paineilmatyökalu säännöllisesti paineilman avulla. Häiriöiden korjaus Toimenpide Perustelu Menettely Tyhjennä poistoilmasuodatin päivittäin. Tämä estää lian ja kosteuden kasaantumisen pai- neilmatyökaluun. – Avaa poistoventtiili. Pidä aina voiteluainesäiliöt täynnä. Pitää paineilmatyökalun voideltuna. – Täytä suositeltua voiteluainetta voiteluainesäi- liöihin. (katso ”Paineilmatyökalun voitelu”, sivu 84) Puhdista lipas 10 ja lippaan luisti 11. Estää naulan juuttumista. – Puhdista päivittäin lippaan ja lippaan luistin mekanismit paineilmalla. Varmista, että laukaisuvarmistin 2 toimii asian- mukaisesti. Tämä edistää työturvallisuuttasi ja paineilmatyö- kalun tehokasta käyttöä. – Puhdista päivittäin laukaisuvarmistimen me- kanismi paineilmalla. Paineilmatyökalun voitelu. Pienentää paineilmatyökalun kulumista. – Tiputa 2–3 pisaraa voiteluainetta paineilma- karaan 8. (katso ”Paineilmatyökalun voitelu”, sivu 84) Tyhjennä kompressori. Tämä estää lian ja kosteuden kasaantumisen pai- neilmatyökaluun. – Avaa kompressorisäiliön poistoventtiili. Ongelma Syy Korjaus Paineilmatyökalu on käyttövalmis, mutta ei laukaise naulaa. Naula on juuttunut laukaisukanavaan. – Poista juuttuminen. (katso ”Juuttuneiden kiinnitysosien poistami- nen”, sivu 84) Lippaan luisti 11 on viallinen. – Puhdista ja voitele lippaan luisti 11 tarvittaessa ja varmista, että lipas 10 ei ole likaantunut. Lippaan luistin jousi on liian heikko tai viallinen. – Ota yhteys valtuutettuun Bosch-huoltopistee- seen. Anna vaihtaa osa huoltopisteessä. Käytetyt kiinnitysosat ovat kiellettyjä. – Käytä vain alkuperäisiä lisätarvikkeita. Ainoastaan sellaisia kiinnitysosia (nauloja, hakasia jne.) saa käyttää, jotka on eritelty taulukossa ”Tek- niset tiedot”. Lipas 10 on tyhjä. – Tyhjennä lipas uudelleen. (katso ”Lippaan täyttö”, sivu 82) Naulat ammutaan vain hyvin hitaasti ja lii- an pienellä paineella. Paineilmansyötön nimellispaine on liian pieni. – Lisää paineilmansyöttöä. 8 bar painetta ei kuiten- kaan saa ylittää. Iskumeisti on vaurioitunut. – Käytä ainoastaan Boschin suosittelemia voiteluai- neita. (katso ”Paineilmatyökalun voitelu”, sivu 84) Männän tiivistysrengas on kulunut tai vaurioitunut. – Ota yhteys valtuutettuun Bosch-huoltopistee- seen. Anna vaihtaa osa huoltopisteessä. Puskuri on kulunut. – Ota yhteys valtuutettuun Bosch-huoltopistee- seen. Anna vaihtaa osa huoltopisteessä. Ilmansyöttöletkun 15 pituus ja läpimitta eivät vastaa tälle paineilmatyökalulle annettuja tietoja. – Käytä ilmansyöttöletku, jonka mitat ovat oikeita. (katso ”Tekniset tiedot”, sivu 82) Ilmansyöttöletkussa 15 on taite. – Poista ilmansyöttöletkun taite. OBJ_BUCH-1302-001.book Page 85 Tuesday, March 22, 2011 11:17 AM1 609 929 X30 | (22.3.11) Bosch Power Tools 86 | Suomi Lisätarvikkeet Tietoja koko laatutarvikeohjelmasta saat Internetistä osoitteesta www.bosch-pt.com tai kauppiaaltasi. Hävitys Käytöstä poistettu paineilmatyökalu, lisävarusteet ja pakkausmateriaali on johdettava kierrätykseen ja samalla uusiokäyttöön. Voitelu- ja puhdistusaineet on hävitettävä ympäristöystävällisesti. Muista lakisääteiset määräykset. Kun paineilmatyökalu poistetaan käytöstä, pyydämme johtamaan sen kierrätykseen ja uusiokäyttöön (keräilykeskus) tai viemään työkalun alan liikkeeseen, esim. valtuutettuun Bosch-huoltoliikkeeseen. Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysy- myksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoittees- ta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvik- keiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: +358 102 961 838 www.bosch.fi Oikeus teknisiin muutoksiin pidätetään. Naulat uppoavat liian syvälle. Paineilmansyötön nimellispaine on liian suuri. – Alenna paineilmansyöttöä. 4 bar painetta ei kui- tenkaan saa alittaa. Syvyydenrajoitin on asetettu liian syvälle. – Aseta syvyydenrajoitin halutulle syvyydelle. (katso ”Syvyydenrajoittimen asetus”, sivu 84) Puskuri on kulunut. – Ota yhteys valtuutettuun Bosch-huoltopistee- seen. Anna vaihtaa osa huoltopisteessä. Naulat eivät uppoa tarpeeksi syvälle. Paineilmansyötön nimellispaine on liian pieni. – Lisää paineilmansyöttöä. 8 bar painetta ei kuiten- kaan saa ylittää. Syvyydenrajoitin on asetettu liian matalalle. – Aseta syvyydenrajoitin halutulle syvyydelle. (katso ”Syvyydenrajoittimen asetus”, sivu 84) Ilmansyöttöletkun 15 pituus ja läpimitta eivät vastaa tälle paineilmatyökalulle annettuja tietoja. – Käytä ilmansyöttöletku, jonka mitat ovat oikeita. (katso ”Tekniset tiedot”, sivu 82) Ilmansyöttöletkussa 15 on taite. – Poista ilmansyöttöletkun taite. Paineilmatyökalu hyppää naulojen yli tai toimii liian suurella syöttötahdilla. Käytetyt kiinnitysosat ovat kiellettyjä. – Käytä vain alkuperäisiä lisätarvikkeita. Ainoastaan sellaisia kiinnitysosia (nauloja, hakasia jne.) saa käyttää, jotka on eritelty taulukossa ”Tek- niset tiedot”. Lipas 10 ei toimi oikein. – Puhdista ja voitele lippaan luisti 11 tarvittaessa ja varmista, että lipas 10 ei ole likaantunut. Lippaan luistin jousi on liian heikko tai viallinen. – Ota yhteys valtuutettuun Bosch-huoltopistee- seen. Anna vaihtaa osa huoltopisteessä. Männän tiivistysrengas on kulunut tai vaurioitunut. – Ota yhteys valtuutettuun Bosch-huoltopistee- seen. Anna vaihtaa osa huoltopisteessä. Naulat juuttuvat usein laukaisukanavaan. Käytetyt kiinnitysosat ovat kiellettyjä. – Käytä vain alkuperäisiä lisätarvikkeita. Ainoastaan sellaisia kiinnitysosia (nauloja, hakasia jne.) saa käyttää, jotka on eritelty taulukossa ”Tek- niset tiedot”. – Ota yhteys valtuutettuun Bosch-huoltopistee- seen. Laukaistut naulat ovat taipuneet. Iskumeisti on vaurioitunut. – Ota yhteys valtuutettuun Bosch-huoltopistee- seen. Anna vaihtaa osa huoltopisteessä. Päinvastoin kuin työssä normaalinopeu- della, eivät naulat uppoa tarpeeksi syväl- le suurta työnopeutta käytettäessä. Ilmansyöttöletkun sisäläpimitta on liian pieni. – Käytä ilmansyöttöletku, jonka mitat ovat oikeita. (katso ”Tekniset tiedot”, sivu 82) Kompressori ei kelpaa nopeaan työnopeuksiin. – Käytä kompressoria, joka on mitoitettu riittävän suureksi liitetyille paineilmatyökaluille ja työnope- uksille. Ongelma Syy Korjaus OBJ_BUCH-1302-001.book Page 86 Tuesday, March 22, 2011 11:17 AMEëëçíéêÜ | 87 Bosch Power Tools 1 609 929 X30 | (22.3.11) ÅëëçíéêÜ Õðïäåßîåéò áóöáëåßáò ÃåíéêÝò õðïäåßîåéò áóöáëåßáò ãéá åñãáëåßá áÝñïò Íá äéáâÜóåôå êáé íá ôçñåßôå üëåò ôéò õðïäåßîåéò. Ç ìç ôÞñçóç ôùí ðáñáêÜôù õðïäåßîåùí áóöáëåßáò ìðïñåß íá ïäçãÞóåé óå çëåêôñïðëçîßá, óå êßíäõíï ðõñêáãéÜò Þ óå óïâáñïýò ôñáõìáôéóìïýò. ÄéáöõëÜîôå êáëÜ ôéò õðïäåßîåéò áóöáëåßáò. ÁóöÜëåéá óôï ÷þñï åñãáóßáò fÄéáôçñåßôå ôï ôüðï ðïõ åñãÜæåóôå êáèáñü êáé êáëÜ öùôéóìÝíï. Áôáîßá óôïí ôüðï ðïõ åñãÜæåóôå êáé ìç öùôéóìÝíåò ðåñéï÷Ýò åñãáóßáò ìðïñåß íá ïäçãÞóïõí óå áôõ÷Þìáôá. fÌçí åñãÜæåóèå ìå ôï åñãáëåßï áÝñïò óå ðåñéâÜëëïí üðïõ õðÜñ÷åé êßíäõíïò Ýêñçîçò, óôï ïðïßï õðÜñ÷ïõí åýöëåêôá õãñÜ, áÝñéá Þ óêüíåò. ÊáôÜ ôçí êáôåñãáóßá ôïõ õëéêïý ìðïñåß íá äçìéïõñãçèåß óðéíèçñéóìüò ü ïðïßïò ßóùò íá áíáöëÝîåé ôç óêüíç Þ ôéò áíáèõìéÜóåéò. f¼ôáí ÷ñçóéìïðïéåßôå ôï åñãáëåßï áÝñïò, êñáôÜôå ìáêñéÜ áðü ôïí ôüðï ðïõ åñãÜæåóèå ðáéäéÜ êáé åðéóêÝðôåò. Óå ðåñßðôùóç áðüóðáóçò ôçò ðñïóï÷Þò óáò áðü Üëëá Üôïìá ìðïñåß íá ÷Üóåôå ôïí Ýëåã÷ï ôïõ åñãáëåßïõ áÝñïò. ÁóöÜëåéá åñãáëåßùí áÝñïò fÍá ÷ñçóéìïðïéåßôå áÝñá ôçò êáôçãïñßáò ðïéüôçôáò 5 êáôÜ DIN ISO 8573-1 êáèþò êáé ìéá îå÷ùñéóôÞ ìïíÜäá óõíôÞñçóçò êïíôÜ óôï åñãáëåßï áÝñïò. Ï åéóåñ÷üìåíïò áÝñáò ðñÝðåé íá ìçí ðåñéÝ÷åé îÝíá óþìáôá êáé õãñáóßá. ¸ôóé ôï åñãáëåßï áÝñïò ðñïóôáôåýåôáé áðü æçìéÝò, âñùìéÝò êáé ïîåßäùóç. fÍá åëÝã÷åôå ôéò óõíäÝóåéò êáé ôéò ôñïöïäïôéêÝò ãñáììÝò. ¼ëåò ïé ìïíÜäåò óõíôÞñçóçò, ïé óõìðëÝêôåò êáé ïé óùëÞíåò ðñÝðåé, ó÷åôéêÜ ìå ôçí ðßåóç êáé ôïí üãêï áÝñïò, íá áíôáðïêñßíïíôáé ðëÞñùò óôá ôå÷íéêÜ ÷áñáêôçñéóôéêÜ. Ðïëý ÷áìçëÞ ðßåóç åðéäñÜ áñíçôéêÜ óôç ëåéôïõñãßá ôïõ åñãáëåßïõ áÝñïò, ðïëý õøçëÞ ðßåóç ìðïñåß íá ðñïêáëÝóåé õëéêÝò æçìéÝò êáé ôñáõìáôéóìïýò. fÍá ðñïóôáôåýåôå ôïõò óùëÞíåò áðü ôóáêßóìáôá, óôåíþóåéò, äéáëýôåò êáé êïöôåñÝò áêìÝò. Íá êñáôÜôå ôïõò óùëÞíåò ìáêñéÜ áðü õøçëÝò èåñìïêñáóßåò, ëÜäéá êáé ðåñéóôñåöüìåíá åîáñôÞìáôá. ÁëëÜîôå áìÝóùò Ýíáí ôõ÷üí ÷áëáóìÝíï óùëÞíá. Ìéá ÷áëáóìÝíç ôñïöïäïôéêÞ ãñáììÞ ìðïñåß íá ïäçãÞóåé óå Ýíáí áíåîÝëåãêôá åêôéíáóóüìåíï óùëÞíá êáé óå ôñáõìáôéóìïýò. Óôñïâéëéæüìåíç óêüíç Þ óôñïâéëéæüìåíá ãñÝæéá ìðïñåß íá ôñáõìáôßóïõí óïâáñÜ ôá ìÜôéá. fÖñïíôßæåôå íá åßíáé ðÜíôá ãåñÜ óöéãìÝíïé ïé óöéãêôÞñåò ôùí óùëÞíùí. ×áëáñïß Þ ÷áëáóìÝíïé óöéãêôÞñåò ìðïñåß íá ïäçãÞóïõí óå áíåîÝëåãêôç äéáöõãÞ ôïõ áÝñïò. ÁóöÜëåéá ðñïóþðùí fÍá åßóôå ðñïóåêôéêüò/ðñïóåêôéêÞ, íá äßíåôå ðñïóï÷Þ óôçí åñãáóßá ðïõ êÜíåôå êáé íá ÷åéñßæåóèå ôï åñãáëåßï áÝñïò ìå ðåñßóêåøç. Ìç ÷ñçóéìïðïéÞóåôå Ýíá åñãáëåßï áÝñïò üôáí åßóôå êïõñáóìÝ- íïò/êïõñáóìÝíç Þ üôáí âñßóêåóôå õðü ôçí åðÞñåéá íáñêùôéêþí, ïéíïðíåýìáôïò Þ öáñìÜêùí. Ìéá óôéãìéáßá áðñïóåîßá êáôÜ ôï ÷åéñéóìü ôïõ åñãáëåßïõ áÝñïò ìðïñåß íá ïäçãÞóåé óå óïâáñïýò ôñáõìáôéóìïýò. fÍá öïñÜôå Ýíáí êáôÜëëçëï ãéá óáò ðñïóôáôåõôéêü ðñïóùðéêü åîïðëéóìü êáé ðÜíôïôå ðñïóôáôåõôéêÜ ãõáëéÜ. ¼ôáí öïñÜôå Ýíáí êáôÜëëçëï ãéá óáò ðñïóôáôåõôéêü ðñïóùðéêü åîïðëéóìü, üðùò ìÜóêá ðñïóôáóßáò áðü óêüíç, áíôéïëéóèçôéêÜ ðáðïýôóéá, ðñïóôáôåõôéêü êñÜíïò Þ ùôáóðßäåò, áíÜëïãá ìå ôï åêÜóôïôå åñãáëåßï áÝñïò, åëáôôþíåôáé ï êßíäõíïò ôñáõìáôéóìþí. fÍá áðïöåýãåôå ìéá áèÝëçôç åêêßíçóç. Íá âåâáéþíåóôå üôé ôï åñãáëåßï áÝñïò Ý÷åé áðïæåõ÷ôåß ðñéí ôï óõíäÝóåôå óôçí ôñïöïäïóßá áÝñïò, ðñéí ôï ðáñáëÜâåôå Þ/êáé ðñéí ôï ìåôáöÝñåôå. ¼ôáí ìåôáöÝñåôå ôï åñãáëåßï áÝñïò Ý÷ïíôáò ôï äÜêôõëü óáò óôï äéá- êüðôç ON/OFF Þ óå ðåñßðôùóç ðïõ óõíäÝóåôå ôï åñãáëåßï áÝñïò óôçí ôñïöïäïóßá áÝñïò üôáí áõôü åßíáé óõæåõãìÝíï (ÏÍ), ôüôå äçìéïõñãåßôáé êßíäõíïò ôñáõìáôéóìþí. fÁöáéñÝóôå áðü ôï åñãáëåßï áÝñïò ôõ÷üí óõíáñìïëïãçìÝíá åñãáëåßá ñýèìéóçò ðñéí ôï èÝóåôå óå ëåéôïõñãßá. ¸íá åñãáëåßï ñýèìéóçò óõíáñìïëïãçìÝíï óå Ýíá ðåñéóôñåöüìåíï åîÜñôçìá ìðïñåß íá ïäçãÞóåé óå ôñáõìáôéóìïýò. fÌçí õðåñåêôéìÜôå ôïí åáõôü óáò. Öñïíôßæåôå ãéá ôçí áóöáëÞ èÝóç ôïõ óþìáôüò óáò êáé äéáôçñåßôå ðÜíôïôå ôçí éóïññïðßá óáò.
