BEDIENUNGSANLEITUNG GSK 6434 Professional BOSCH

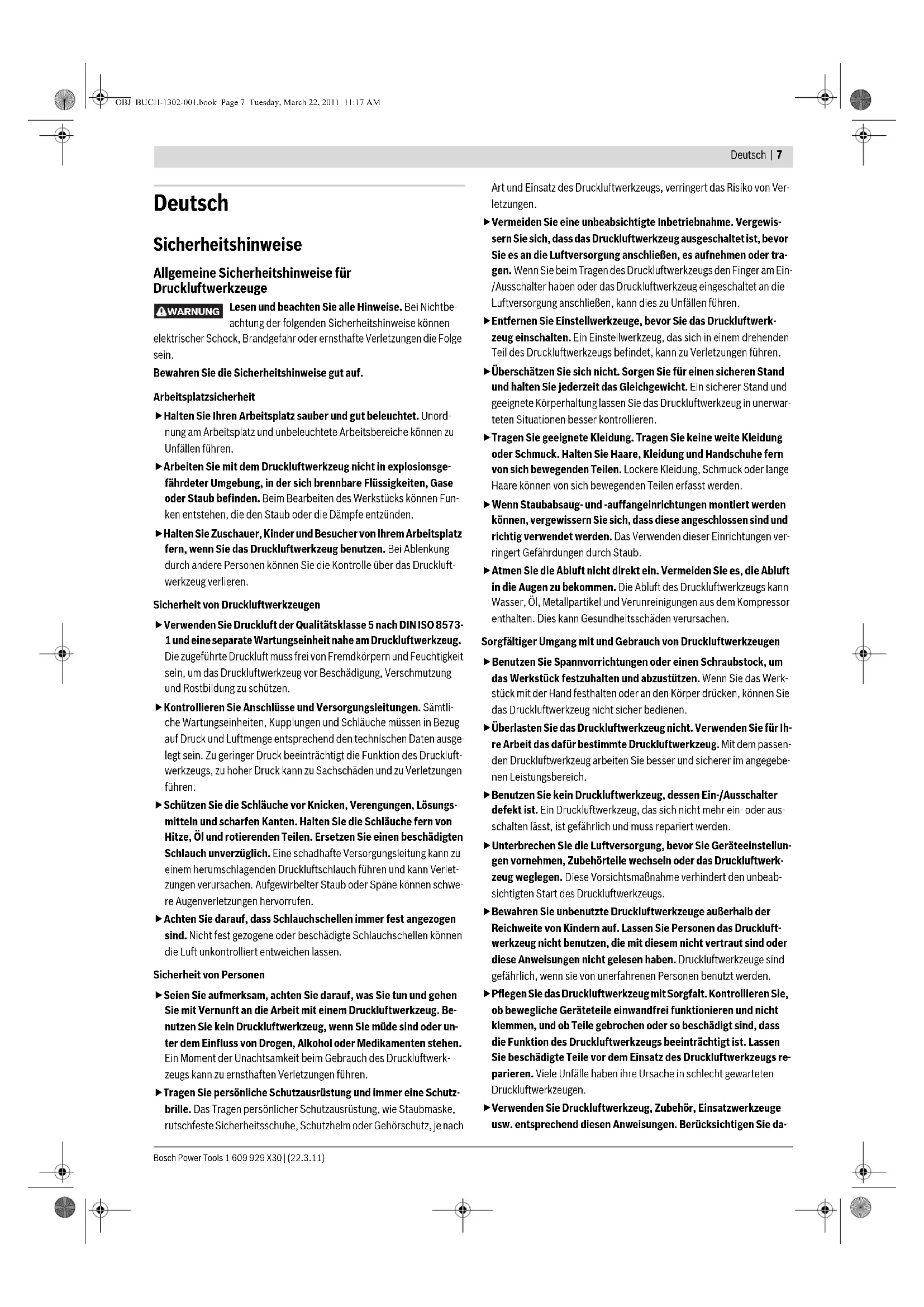

OBJ_BUCH-1302-001.book Page 6 Tuesday, March 22, 2011 11:17 AMDeutsch | 7 Bosch Power Tools 1 609 929 X30 | (22.3.11) Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Druckluftwerkzeuge Lesen und beachten Sie alle Hinweise. Bei Nichtbe- achtung der folgenden Sicherheitshinweise können elektrischer Schock, Brandgefahr oder ernsthafte Verletzungen die Folge sein. Bewahren Sie die Sicherheitshinweise gut auf. Arbeitsplatzsicherheit fHalten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unord- nung am Arbeitsplatz und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. fArbeiten Sie mit dem Druckluftwerkzeug nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Bearbeiten des Werkstücks können Fun- ken entstehen, die den Staub oder die Dämpfe entzünden. fHalten Sie Zuschauer, Kinder und Besucher von Ihrem Arbeitsplatz fern, wenn Sie das Druckluftwerkzeug benutzen. Bei Ablenkung durch andere Personen können Sie die Kontrolle über das Druckluft- werkzeug verlieren. Sicherheit von Druckluftwerkzeugen fVerwenden Sie Druckluft der Qualitätsklasse 5 nach DIN ISO 8573- 1 und eine separate Wartungseinheit nahe am Druckluftwerkzeug. Die zugeführte Druckluft muss frei von Fremdkörpern und Feuchtigkeit sein, um das Druckluftwerkzeug vor Beschädigung, Verschmutzung und Rostbildung zu schützen. fKontrollieren Sie Anschlüsse und Versorgungsleitungen. Sämtli- che Wartungseinheiten, Kupplungen und Schläuche müssen in Bezug auf Druck und Luftmenge entsprechend den technischen Daten ausge- legt sein. Zu geringer Druck beeinträchtigt die Funktion des Druckluft- werkzeugs, zu hoher Druck kann zu Sachschäden und zu Verletzungen führen. fSchützen Sie die Schläuche vor Knicken, Verengungen, Lösungs- mitteln und scharfen Kanten. Halten Sie die Schläuche fern von Hitze, Öl und rotierenden Teilen. Ersetzen Sie einen beschädigten Schlauch unverzüglich. Eine schadhafte Versorgungsleitung kann zu einem herumschlagenden Druckluftschlauch führen und kann Verlet- zungen verursachen. Aufgewirbelter Staub oder Späne können schwe- re Augenverletzungen hervorrufen. fAchten Sie darauf, dass Schlauchschellen immer fest angezogen sind. Nicht fest gezogene oder beschädigte Schlauchschellen können die Luft unkontrolliert entweichen lassen. Sicherheit von Personen fSeien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Be- nutzen Sie kein Druckluftwerkzeug, wenn Sie müde sind oder un- ter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Druckluftwerk- zeugs kann zu ernsthaften Verletzungen führen. fTragen Sie persönliche Schutzausrüstung und immer eine Schutz- brille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Druckluftwerkzeugs, verringert das Risiko von Ver- letzungen. fVermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewis- sern Sie sich, dass das Druckluftwerkzeug ausgeschaltet ist, bevor Sie es an die Luftversorgung anschließen, es aufnehmen oder tra- gen. Wenn Sie beim Tragen des Druckluftwerkzeugs den Finger am Ein- /Ausschalter haben oder das Druckluftwerkzeug eingeschaltet an die Luftversorgung anschließen, kann dies zu Unfällen führen. fEntfernen Sie Einstellwerkzeuge, bevor Sie das Druckluftwerk- zeug einschalten. Ein Einstellwerkzeug, das sich in einem drehenden Teil des Druckluftwerkzeugs befindet, kann zu Verletzungen führen. fÜberschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Ein sicherer Stand und geeignete Körperhaltung lassen Sie das Druckluftwerkzeug in unerwar- teten Situationen besser kontrollieren. fTragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. fWenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen ver- ringert Gefährdungen durch Staub. fAtmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu bekommen. Die Abluft des Druckluftwerkzeugs kann Wasser, Öl, Metallpartikel und Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesundheitsschäden verursachen. Sorgfältiger Umgang mit und Gebrauch von Druckluftwerkzeugen fBenutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten und abzustützen. Wenn Sie das Werk- stück mit der Hand festhalten oder an den Körper drücken, können Sie das Druckluftwerkzeug nicht sicher bedienen. fÜberlasten Sie das Druckluftwerkzeug nicht. Verwenden Sie für Ih- re Arbeit das dafür bestimmte Druckluftwerkzeug. Mit dem passen- den Druckluftwerkzeug arbeiten Sie besser und sicherer im angegebe- nen Leistungsbereich. fBenutzen Sie kein Druckluftwerkzeug, dessen Ein-/Ausschalter defekt ist. Ein Druckluftwerkzeug, das sich nicht mehr ein- oder aus- schalten lässt, ist gefährlich und muss repariert werden. fUnterbrechen Sie die Luftversorgung, bevor Sie Geräteeinstellun- gen vornehmen, Zubehörteile wechseln oder das Druckluftwerk- zeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeab- sichtigten Start des Druckluftwerkzeugs. fBewahren Sie unbenutzte Druckluftwerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Druckluft- werkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Druckluftwerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. fPflegen Sie das Druckluftwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Druckluftwerkzeugs re- parieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen. fVerwenden Sie Druckluftwerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie da- WARNUNG OBJ_BUCH-1302-001.book Page 7 Tuesday, March 22, 2011 11:17 AM1 609 929 X30 | (22.3.11) Bosch Power Tools 8 | Deutsch bei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch des Druckluftwerkzeugs für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. Service fLassen Sie Ihr Druckluftwerkzeug nur von qualifiziertem Fachper- sonal und nur mit Original-Ersatzteilen reparieren. Damit wird si- chergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt. Sicherheitshinweise für Druckluft-Eintreibgeräte Tragen Sie eine Schutzbrille. fGehen Sie immer davon aus, dass das Druckluftwerkzeug Eintreib- gegenstände enthält. Die sorglose Handhabung des Druckluftwerk- zeugs kann zum unerwarteten Ausschießen von Eintreibgegenständen führen und Sie verletzen. fHalten Sie das Druckluftwerkzeug beim Arbeiten so, dass Kopf und Körper nicht verletzt werden können bei einem möglichen Rück- stoß infolge einer Störung der Energieversorgung oder von harten Stellen im Werkstück. fZielen Sie mit dem Druckluftwerkzeug nicht auf sich selbst oder andere Personen in der Nähe. Durch unerwartetes Auslösen wird ein Eintreibgegenstand ausgestoßen, was zu Verletzungen führen kann. fBetätigen Sie das Druckluftwerkzeug nicht, bevor es fest auf das Werkstück gesetzt ist. Wenn das Druckluftwerkzeug keinen Kontakt mit dem Werkstück hat, kann der Eintreibgegenstand von der Befesti- gungsstelle abprallen und das Druckluftwerkzeug überbeanspruchen. Arbeiten Sie nicht auf Leitern oder Gerüsten, wenn das Auslösesystem „Kontaktauslösung“ eingestellt ist. Ins- besondere dürfen Sie nicht über Gerüste, Treppen, Lei- tern oder leiterähnliche Konstruktionen, wie z.B. Dachlattungen, von einer Eintreibstelle zur nächsten wechseln, Kisten oder Verschläge schließen oder Transportsicherungen z.B. auf Fahrzeugen und Wag- gons anbringen. Bei diesem Auslösesystem wird jedes Mal, wenn Sie versehentlich das Druckluftwerkzeug auf- setzen und die Auslösesicherung eingedrückt ist, ein Ein- treibgegenstand ausgeschossen. Dies kann zu Verletzun- gen führen. fAchten Sie auf die Arbeitsplatzverhältnisse. Eintreibgegenstände können eventuell dünne Werkstücke durchschlagen oder beim Arbei- ten an Ecken und Kanten von Werkstücken abgleiten und dabei Perso- nen gefährden. Unterbrechen Sie die Luftversorgung, wenn der Ein- treibgegenstand im Druckluftwerkzeug klemmt. Wenn das Druckluftwerkzeug angeschlossen ist, kann es beim Entfernen eines verklemmten Eintreibgegenstands verse- hentlich betätigt werden. fSeien Sie vorsichtig beim Entfernen eines festsitzenden Eintreib- gegenstands. Das System kann gespannt sein und der Eintreibgegen- stand kräftig ausgestoßen werden, während Sie versuchen, die Ver- klemmung zu beseitigen. fVerwenden Sie dieses Druckluftwerkzeug nicht zur Befestigung von Elektroleitungen. Es ist nicht für die Installation von Elektroleitun- gen geeignet, kann die Isolierung von Elektrokabeln beschädigen und so elektrischen Schlag und Feuergefahren verursachen. fVerwenden Sie niemals Sauerstoff oder brennbare Gase als Ener- giequelle für das Druckluftwerkzeug. Brennbare Gase sind gefähr- lich und können das Druckluftwerkzeug zur Explosion bringen. fVerwenden Sie geeignete Suchgeräte, um verborgene Versor- gungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versor- gungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. fDas Druckluftwerkzeug darf nur an Leitungen angeschlossen wer- den, bei denen der maximal zulässige Druck des Druckluftwerk- zeugs um nicht mehr als 10 % überschritten werden kann; bei hö- heren Drücken muss ein Druckregelventil (Druckminderer) mit nachgeschaltetem Druckbegrenzungsventil in die Druckluftlei- tung eingebaut werden. Überhöhter Druck verursacht einen unnor- malen Betrieb oder einen Bruch des Druckluftwerkzeugs, was zu Ver- letzungen führen kann. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Druckluftwerkzeug ist bestimmt für Verbindungsarbeiten bei Dach- deckerarbeiten, Schalungen und Lattungen sowie bei der Fertigung von Wand-/Deckenelementen, Holzfassaden, Paletten, Holzzäunen, Schall- schutzwänden und Kisten. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Technische Daten“ spezifiziert sind. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Druckluftwerkzeuges auf der Grafikseite. 1 Werkstückschoner 2 Auslösesicherung 3 Spannhebel zum Öffnen/Schließen des Schusskanals 4 Luftaustritt mit verstellbarer Abluftkappe 5 Auslöser 6 Umschalter für Auslösesystem 7 Handgriff 8 Luftanschlussstück 9 Depot zur Aufbewahrung des Werkstückschoners 10 Magazin 11 Magazinschieber 12 Stellrad zur Tiefenanschlageinstellung 13 Mündung 14 Schnellverschlusskupplung 15 Zuluftschlauch 16 Nagelstreifen* 17 Magazinfeder 18 Nagelmitnehmer 19 Schlagstempel *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Liefer- umfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. OBJ_BUCH-1302-001.book Page 8 Tuesday, March 22, 2011 11:17 AMDeutsch | 9 Bosch Power Tools 1 609 929 X30 | (22.3.11) Technische Daten Geräusch-/Vibrationsinformation Messwerte für Geräusch ermittelt entsprechend EN 12549. Der A-bewertete Geräuschpegel des Druckluftwerkzeugs beträgt typi- scherweise: Schalldruckpegel 102 dB(A); Schallleistungspegel 115 dB(A). Unsicherheit K=2 dB. Gehörschutz tragen! Schwingungsgesamtwerte ermittelt entsprechend EN ISO 20643: Schwingungsemissionswert a
, Unsicherheit K=1,5 m/s
Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Da- ten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 792 gemäß den Bestimmungen der Richtlinie 2006/42/EG. Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 22.03.2011 Montage Anschluss an die Luftversorgung (siehe Bild A) Vergewissern Sie sich, dass der Druck der Druckluftanlage nicht größer als der maximal zulässige Nenndruck des Druckluftwerkzeugs ist. Stellen Sie zunächst den Luftdruck auf den unteren Wert des empfohlenen Nenn- drucks ein (siehe „Technische Daten“). Prüfen Sie im Zweifelsfall den Druck am Lufteintritt mit einem Manometer bei eingeschaltetem Druckluftwerkzeug. Für eine maximale Leistung müssen die Werte für den Zuluftschlauch 15 (Anschlussgewinde, maximaler Betriebsdruck, lichte Schlauchweite, ma- ximale Schlauchlänge; siehe „Technische Daten“), eingehalten werden. Die zugeführte Druckluft muss frei von Fremdkörpern und Feuchtigkeit sein, um das Druckluftwerkzeug vor Beschädigung, Verschmutzung und Rostbildung zu schützen. Sämtliche Armaturen, Verbindungsleitungen und Schläuche müssen dem Druck und der erforderlichen Luftmenge entsprechend ausgelegt sein. Vermeiden Sie Verengungen der Zuleitungen, z.B. durch Quetschen, Kni- cken oder Zerren! Anschluss der Luftversorgung an das Druckluftwerkzeug – Entleeren Sie das Magazin 10. (siehe „Magazin entleeren“, Seite 11) Bei den nachfolgenden Arbeitsschritten kann ein Eintreibgegenstand ausgestoßen werden, wenn sich durch Reparatur- und Wartungsarbei- ten oder Transport innere Teile des Druckluftwerkzeugs nicht in Aus- gangsstellung befinden. – Verbinden Sie das Luftanschlussstück 8 mit einem Zuluftschlauch 15, der mit einer Schnellverschlusskupplung 14 ausgerüstetet ist. – Prüfen Sie die einwandfreie Funktion, indem Sie das Druckluftwerk- zeug mit der Mündung 13 oder ggf. mit dem gummierten Werkstück- schoner 1 auf ein Reststück Holz oder einen Holzwerkstoff aufsetzen und ein- bis zweimal auslösen. Magazin bestücken (siehe Bilder B1–B4) Unterbrechen Sie die Luftversorgung, bevor Sie Gerä- teeinstellungen vornehmen, Zubehörteile wechseln oder das Druckluftwerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. fVerwenden Sie nur Original Bosch-Zubehör (siehe „Technische Da- ten“). Die Präzisionsteile des Druckluftwerkzeugs wie Magazin, Mün- dung und Schusskanal sind auf Klammern, Nägel und Stifte von Bosch abgestimmt. Andere Hersteller verwenden andere Stahlqualitäten und Abmessungen. Die Verwendung von unzulässigen Eintreibgegenständen kann das Druckluftwerkzeug beschädigen und Verletzungen verursachen. Halten Sie das Druckluftwerkzeug während des Bestückens des Magazins so, dass die Mündung 13 weder auf Ihren eigenen Körper noch auf andere Personen gerichtet ist. – Reinigen und schmieren Sie bei Bedarf den Magazinschieber 11 und stellen Sie sicher, dass das Magazin 10 nicht verschmutzt ist. – Schieben Sie einen passenden Nagelstreifen 16 in den T-Schlitz am En- de des Magazins 10. Die Nagelspitzen müssen dabei zuerst eingeführt werden. – Schieben Sie den Nagelstreifen soweit im Magazin nach vorne, bis der letzte Nagel vor der Magazinfeder 17 zu liegen kommt. Druckluft-Nagler GSK 64-34 Professional Sachnummer 3 601 D91 902 Einschlagkraft bei 6,3 bar (91 psi) Nm 34,4 Auslösesysteme – Einzelauslösung mit Sicherungsfolge – Kontaktauslösung
Eintreibgegenstand –Typ –Länge –Durchmesser
Nagelstreifen Stauchkopfnägel 32–63 1,8 Magazinwinkel °34 max. Magazin-Fassungsvermögen
Motorenöl SAE 10, SAE 20 ml 0,25–0,5 Innenvolumen ml 330 Nenndruck bar 4–8 Anschlussgewinde "3/8 Zuluftschlauch – max. Betriebsdruck bei 20 °C – Lichte Schlauchweite –max. Schlauchlänge bar
Luftverbrauch je Eintreibvorgang bei 6,8 bar (100 psi) l1,46 Maße –Höhe –Breite –Länge
Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,86 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1302-001.book Page 9 Tuesday, March 22, 2011 11:17 AM1 609 929 X30 | (22.3.11) Bosch Power Tools 10 | Deutsch Hinweis: Eine Sperre des Magazinschiebers verhindert, dass das Druck- luftwerkzeug mit leerem Magazin in Betrieb genommen werden kann. Die Auslösesicherung kann dadurch nicht eingedrückt werden und Leer- schüsse werden damit verhindert. – Drücken Sie den vorgespannten Nagelmitnehmer 18 gegen den Maga- zinschieber 11 und ziehen Sie gleichzeitig den Magazinschieber ganz bis ans Ende des Magazins 10. Hinweis: Der Magazinschieber muss sich ohne großen Kraftaufwand (nur mit Fingerkraft) zurückschieben lassen. Ein stramm laufender Magazin- schieber bewirkt, dass die Nägel in einem falschen Winkel eingeschossen werden. – Führen Sie den Magazinschieber 11 mit gedrücktem Nagelmitnehmer 18 vorsichtig nach vorne bis der Nagelmitnehmer über den letzten Na- gel geschoben ist und schieben Sie dadurch den Nagelstreifen im Ma- gazin ganz nach vorne. Hinweis: Lassen Sie den Magazinschieber nicht ungeführt zurückschnap- pen. Der Magazinschieber könnte dabei beschädigt werden, und es be- steht die Gefahr, dass Ihre Finger eingeklemmt werden. Betrieb Auslösesysteme Das Druckluftwerkzeug kann mit zwei verschiedenen Auslösesystemen betrieben werden: – Einzelauslösung mit Sicherungsfolge Bei diesem Auslösesystem muss zuerst die Auslösesicherung 2 fest auf das Werkstück gesetzt werden. Ein Eintreibgegenstand wird erst dann ausgeschossen, wenn der Auslöser 5 gedrückt wird. Danach können weitere Eintreibvorgänge nur dann ausgelöst werden, wenn der Auslöser und die Auslösesicherung zuvor wieder in die Aus- gangslage versetzt worden sind. – Kontaktauslösung Bei diesem Auslösesystem muss zuerst der Auslöser 5 gedrückt wer- den. Ein Eintreibgegenstand wird immer dann ausgeschossen, wenn bei gedrücktem Auslöser die Auslösesicherung 2 fest auf das Werk- stück gesetzt wird. Damit wird eine höhere Arbeitsgeschwindigkeit erreicht. Zum Einstellen des Auslösesystems dient der Umschalter 6. Inbetriebnahme Unterbrechen Sie die Luftversorgung, bevor Sie Gerä- teeinstellungen vornehmen, Zubehörteile wechseln oder das Druckluftwerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Arbeiten mit Einzelauslösung (siehe Bild C) – Drücken Sie den Umschalter 6 nach innen und kippen Sie ihn gleichzei- tig in die untere Stellung, bis er wieder einrastet. Das Auslösesystem „Einzelauslösung“ ist einge- stellt. – Setzen Sie die Mündung 13 oder ggf. den gummierten Werkstückscho- ner 1 fest auf das Werkstück auf, bis die Auslösesicherung 2 ganz ein- gedrückt ist. – Drücken Sie anschließend kurz den Auslöser 5 und lassen ihn wieder los. Dabei wird ein Nagel ausgeschossen. – Lassen Sie das Druckluftwerkzeug vom Werkstück zurückprallen. – Für einen weiteren Eintreibvorgang heben Sie das Druckluftwerkzeug ganz vom Werkstück ab und setzen es an der nächsten gewünschten Stelle wieder fest auf. Arbeiten mit Kontaktauslösung (siehe Bild D) – Drücken Sie den Umschalter 6 nach innen und kippen Sie ihn gleichzei- tig in die obere Stellung, bis er wieder einrastet. Das Auslösesystem „Kontaktauslösung“ ist eingestellt. – Drücken Sie den Auslöser 5 und halten Sie ihn gedrückt. – Setzen Sie die Mündung 13 oder ggf. den gummierten Werkstückscho- ner 1 fest auf das Werkstück auf, bis die Auslösesicherung 2 ganz ein- gedrückt ist. Dabei wird ein Nagel ausgeschossen. – Lassen Sie das Druckluftwerkzeug vom Werkstück zurückprallen. – Für einen weiteren Eintreibvorgang heben Sie das Druckluftwerkzeug ganz vom Werkstück ab und setzen es an der nächsten gewünschten Stelle wieder fest auf. – Bewegen Sie das Druckluftwerkzeug gleichmäßig durch Anheben und wieder Aufsetzen über das Werkstück. Jedes Mal wenn Sie das Druckluftwerkzeug aufsetzen und die Auslöse- sicherung eingedrückt ist, wird ein Nagel ausgeschossen. – Sobald die gewünschte Anzahl an Nägeln eingetrieben wurde, lassen Sie den Auslöser 5 wieder los. Arbeitshinweise Unterbrechen Sie die Luftversorgung, bevor Sie Gerä- teeinstellungen vornehmen, Zubehörteile wechseln oder das Druckluftwerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Prüfen Sie vor jedem Arbeitsbeginn die einwandfreie Funktion der Sicher- heits- und Auslöseeinrichtungen sowie den festen Sitz aller Schrauben und Muttern. Trennen Sie ein defektes oder nicht einwandfrei arbeitendes Druckluft- werkzeug sofort von der Luftzufuhr und kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Führen Sie keine unvorschriftsmäßigen Manipulationen am Druckluft- werkzeug durch. Demontieren oder blockieren Sie keine Teile des Druck- luftwerkzeugs, wie z.B. die Auslösesicherung. Führen Sie keine „Notreparaturen“ mit ungeeigneten Mitteln durch. Das Druckluftwerkzeug ist regelmäßig und sachgerecht zu warten (siehe „Wartung und Reinigung“, Seite 12). Vermeiden Sie jegliche Schwächung und Beschädigung des Druckluft- werkzeugs, z.B. durch: – Einschlagen oder Eingravieren, – vom Hersteller nicht zugelassene Umbaumaßnahmen, – Führen an Schablonen, die aus hartem Material, z.B. Stahl, gefertigt sind, – Fallenlassen auf oder Schieben über den Fußboden, – Handhabung als Hammer, – jede Art von Gewalteinwirkung. Vergewissern Sie sich, was sich unter oder hinter Ihrem Werkstück befin- det. Schießen Sie keine Nägel in Wände, Decken oder Fußböden, wenn sich dahinter Personen befinden. Die Nägel können das Werkstück durch- schlagen und jemanden verletzen. OBJ_BUCH-1302-001.book Page 10 Tuesday, March 22, 2011 11:17 AMDeutsch | 11 Bosch Power Tools 1 609 929 X30 | (22.3.11) Schießen Sie keinen Nagel auf einen bereits eingetriebenen Nagel. Dabei kann sich der Nagel verformen, die Nägel können sich verklemmen oder das Druckluftwerkzeug kann sich unkontrolliert bewegen. Wird das Druckluftwerkzeug bei kalten Umgebungsbedingungen einge- setzt, werden die ersten Nägel langsamer als üblich eingetrieben. Nach- dem sich das Druckluftwerkzeug während des Arbeitens erwärmt hat, ist eine normale Arbeitsgeschwindigkeit wieder möglich. Vermeiden Sie Leerschüsse, um den Verschleiß des Schlagstempels zu vermindern. Trennen Sie bei längeren Arbeitspausen oder am Arbeitsende das Druck- luftwerkzeug von der Luftzufuhr und entleeren Sie möglichst das Maga- zin. Magazin entleeren (siehe Bilder E1 –E2) – Ziehen Sie den Magazinschieber 11 mit gedrücktem Nagelmitnehmer 18 nach hinten bis der Nagelmitnehmer den letzten Nagel freigibt und führen Sie dann den Magazinschieber vorsichtig nach vorne bis zum Anfang des Magazins 10. Hinweis: Lassen Sie den Magazinschieber nicht ungeführt zurückschnap- pen. Der Magazinschieber könnte dabei beschädigt werden, und es be- steht die Gefahr, dass Ihre Finger eingeklemmt werden. – Drehen Sie das Druckluftwerkzeug so, dass die Nägel im Magazin bis zur Magazinfeder 17 nach hinten rutschen. – Drücken Sie die Magazinfeder nieder und lassen Sie die Nägel am Na- gelmitnehmer 18 vorbei aus dem Magazin 10 gleiten. Tiefenanschlag einstellen (siehe Bild F) Die Einschlagtiefe der Nägel kann mit dem Stellrad 12 eingestellt werden. – Entleeren Sie das Magazin 10. (siehe „Magazin entleeren“, Seite 11) – Nägel werden zu tief eingeschossen: Um die Einschlagtiefe zu reduzieren, drehen Sie das Stellrad 12 gegen den Uhrzeigersinn. oder Nägel werden nicht tief genug eingeschossen: Um die Einschlagtiefe zu erhöhen, drehen Sie das Stellrad 12 im Uhr- zeigersinn. – Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken“, Seite 9) – Testen Sie die neue Einschlagtiefe an einem Probewerkstück. Wiederholen Sie gegebenfalls die Arbeitsschritte. Auslösesicherung entfernen Zu Service- oder Reinigungszwecken können Sie die Auslösesicherung 2 entfernen. – Drehen Sie das Stellrad 12 im Uhrzeigersinn, bis der erste Gewinde- gang sichtbar wird. – Führen Sie weitere 6 Umdrehungen im Uhrzeigersinn aus. Die Auslösesicherung 2 kann jetzt abgezogen werden. –Zum Wiedereinsetzen schieben Sie die Auslösesicherung 2 wieder in die dafür vorgesehenen Bohrungen und drehen Sie das Stellrad 12 ge- gen den Uhrzeigersinn, bis der Gewindegang nicht mehr sichtbar ist. Verklemmungen lösen (siehe Bilder G1 –G3) Einzelne Nägel können sich im Schusskanal verklemmen. Sollte dies häu- figer vorkommen, kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. – Entleeren Sie das Magazin 10. (siehe „Magazin entleeren“, Seite 11) – Drücken Sie den Spannhebel 3 nach unten, so dass sich der Schusska- nal öffnen lässt. – Entfernen Sie den verklemmten Nagel. Verwenden Sie dazu bei Bedarf eine Zange. – Wenn der Schlagstempel 19 ausgefahren ist, schieben Sie ihn mit ei- nem geschmierten Schraubendreher oder einem anderen geeigneten geschmierten Gegenstand wieder zurück in den Kolben. – Schmieren Sie den Schusskanal mit 2 –3 Tropfen Motorenöl (SAE 10 oder SAE 20). – Schließen Sie den Schusskanal, hängen Sie den Bügel des Spannhe- bels 3 in die Haken am Schusskanal und drücken Sie dann den Spann- hebel wieder nach oben. – Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken“, Seite 9) Hinweis: Wenn der Schlagstempel nach dem Lösen der Verklemmung nicht mehr zurückfährt, kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Werkstückschoner wechseln (siehe Bild H) Der Werkstückschoner 1 am Ende der Auslösesicherung 2 schützt das Werkstück, bis das Druckluftwerkzeug für den Eintreibvorgang richtig platziert ist. Der Werkstückschoner kann entfernt und ersetzt werden. – Ziehen Sie den Werkstückschoner von der Auslösesicherung. – Schieben Sie den neuen Werkstückschoner mit dem offenen Ende über die Auslösesicherung. Hinweis: Ein Ersatz-Werkstückschoner kann an der Oberseite des Maga- zins 10 aufbewahrt werden. Schieben Sie dazu den Werkstückschoner in das Depot 9. Verstellbare Luftaustrittskappe (siehe Bild I) Durch die verstellbare Abluftkappe am Luftaustritt 4 können Sie die Ab- luft von Ihnen oder vom Werkstück weglenken. Transport und Aufbewahrung Trennen Sie das Druckluftwerkzeug zum Transportieren von der Luftver- sorgung, insbesondere wenn Sie Leitern benutzen oder sich in unge- wohnter Körperhaltung fortbewegen. Tragen Sie das Druckluftwerkzeug am Arbeitsplatz nur am Handgriff 7 und mit nicht betätigtem Auslöser 5. Bewahren Sie das Druckluftwerkzeug immer von der Luftversorgung ge- trennt und an einem trockenen, warmen Ort auf. Wenn das Druckluftwerkzeug längere Zeit nicht benutzt werden soll, überziehen Sie die Werkzeugteile aus Stahl mit einer feinen Ölschicht. Dies verhindert die Anlagerung von Rost. OBJ_BUCH-1302-001.book Page 11 Tuesday, March 22, 2011 11:17 AM1 609 929 X30 | (22.3.11) Bosch Power Tools 12 | Deutsch Wartung und Service Wartung und Reinigung Unterbrechen Sie die Luftversorgung, bevor Sie Gerä- teeinstellungen vornehmen, Zubehörteile wechseln oder das Druckluftwerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Sollte das Druckluftwerkzeug trotz sorgfältiger Herstell- und Prüfverfah- ren einmal ausfallen, ist die Reparatur von einer autorisierten Kunden- dienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe- dingt die 10-stellige Sachnummer laut Typenschild des Druckluftwerk- zeugs an. fLassen Sie Wartungs- und Reparaturarbeiten nur von qualifizier- tem Fachpersonal durchführen. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt. Eine autorisierte Bosch-Kundendienststelle führt diese Arbeiten schnell und zuverlässig aus. Druckluftwerkzeug schmieren (siehe Bild J) Ist das Druckluftwerkzeug nicht an eine Wartungseinheit angeschlossen, muss es in regelmäßigen Abständen geschmiert werden: –Bei leichtem Einsatz 1x am Tag. –Bei schwerem Einsatz 2x am Tag. Geben Sie 2 –3 Tropfen Schmiermittel in das Luftanschlussstück 8. Ver- wenden Sie nicht zuviel Schmiermittel, das sich dann im Druckluftwerk- zeug ansammelt und über den Luftaustritt 4 wieder abgegeben wird. Verwenden Sie nur die von Bosch empfohlenen Schmiermittel. – Mineral-Motorenöl SAE 10 (für den Einsatz bei sehr kalten Umge- bungsbedingungen) – Mineral-Motorenöl SAE 20 Entsorgen Sie Schmier- und Reinigungsstoffe umweltgerecht. Be- achten Sie die gesetzlichen Vorschriften. Instandhaltungsplan Halten Sie den Luftaustritt 4, die Auslösesicherung 2 und den Auslöser 5 stets sauber und frei von Fremdkörpern (Staub, Spänen, Sand etc). Reinigen Sie das Magazin 10. Entfernen Sie Plastik- oder Holzspäne, die sich während des Arbeitens im Magazin ansammeln können. Reinigen Sie das Druckluftwerkzeug in regelmäßigen Abständen mit Hilfe von Druckluft. Maßnahme Begründung Ausführung Abluftfilter täglich entleeren. Verhindert, dass sich Schmutz und Feuchtigkeit im Druckluftwerkzeug ansammelt. – Öffnen Sie das Auslassventil. Schmierstoffgeber immer aufgefüllt halten. Hält das Druckluftwerkzeug geschmiert. – Füllen Sie den Schmierstoffgeber mit den empfohlenen Schmiermitteln. (siehe „Druckluftwerkzeug schmieren“, Seite 12) Magazin 10 und Magazinschieber 11 reinigen. Verhindert, dass sich ein Nagel verklemmt. – Blasen Sie den Mechanismus des Maga- zins/Magazinschiebers täglich mit Druckluft aus. Sicherstellen, dass die Auslösesicherung 2 ord- nungsgemäß funktioniert. Fördert Ihre Arbeitssicherheit und einen effizi- enten Einsatz des Druckluftwerkzeugs. – Blasen Sie den Mechanismus der Auslösesi- cherung täglich mit Druckluft aus. Druckluftwerkzeug schmieren. Reduziert den Verschleiß des Druckluftwerk- zeugs. – Geben Sie 2–3 Tropfen Schmiermittel in das Luftanschlussstück 8. (siehe „Druckluftwerkzeug schmieren“, Seite 12) Kompressor entleeren. Verhindert, dass sich Schmutz und Feuchtigkeit im Druckluftwerkzeug ansammelt. – Öffnen Sie das Auslassventil des Kompressor- tanks. OBJ_BUCH-1302-001.book Page 12 Tuesday, March 22, 2011 11:17 AMDeutsch | 13 Bosch Power Tools 1 609 929 X30 | (22.3.11) Behebung von Störungen Problem Ursache Abhilfe Das Druckluftwerkzeug ist betriebsbe- reit, aber es werden keine Nägel ausge- schossen. Ein Nagel hat sich im Schusskanal verklemmt. – Lösen Sie die Verklemmung. (siehe „Verklemmungen lösen“, Seite 11) Der Magazinschieber 11 ist defekt. – Reinigen und schmieren Sie bei Bedarf den Maga- zinschieber 11 und stellen Sie sicher, dass das Magazin 10 nicht verschmutzt ist. Die Feder des Magazinschiebers ist zu schwach oder defekt. –Kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Lassen Sie dort das Bauteil austauschen. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Ta- belle „Technische Daten“ spezifiziert sind. Das Magazin 10 ist leer. – Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken“, Seite 9) Die Nägel werden nur sehr langsam und mit zu wenig Druck ausgeschossen. Der Nenndruck der Druckluftversorgung ist zu ge- ring. – Erhöhen Sie die Druckluftzufuhr. 8 bar dürfen da- bei nicht überschritten werden. Der Schlagstempel ist beschädigt. – Verwenden Sie nur die von Bosch empfohlenen Schmiermittel. (siehe „Druckluftwerkzeug schmieren“, Seite 12) Der Dichtungsring des Kolbens ist abgenutzt oder beschädigt. –Kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Lassen Sie dort das Bauteil austauschen. Der Puffer ist abgenutzt. – Kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Lassen Sie dort das Bauteil austauschen. Die Länge und der Durchmesser des Zuluftschlauchs 15 entsprechen nicht den für dieses Druckluftwerk- zeug gemachten Angaben. – Verwenden Sie einen Zuluftschlauch mit den rich- tigen Abmessungen. (siehe „Technische Daten“, Seite 9) Der Zuluftschlauch 15 ist abgeknickt. – Entfernen Sie den Knick aus dem Zuluftschlauch. Die Nägel werden zu tief eingeschossen. Der Nenndruck der Druckluftversorgung ist zu hoch. – Reduzieren Sie die Druckluftzufuhr. 4 bar dürfen dabei nicht unterschritten werden. Der Tiefenanschlag ist zu tief eingestellt. – Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. (siehe „Tiefenanschlag einstellen“, Seite 11) Der Puffer ist abgenutzt. – Kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Lassen Sie dort das Bauteil austauschen. Die Nägel werden nicht tief genug einge- schossen. Der Nenndruck der Druckluftversorgung ist zu ge- ring. – Erhöhen Sie die Druckluftzufuhr. 8 bar dürfen da- bei nicht überschritten werden. Der Tiefenanschlag ist zu hoch eingestellt. – Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. (siehe „Tiefenanschlag einstellen“, Seite 11) Die Länge und der Durchmesser des Zuluftschlauchs 15 entsprechen nicht den für dieses Druckluftwerk- zeug gemachten Angaben. – Verwenden Sie einen Zuluftschlauch mit den rich- tigen Abmessungen. (siehe „Technische Daten“, Seite 9) Der Zuluftschlauch 15 ist abgeknickt. – Entfernen Sie den Knick aus dem Zuluftschlauch. OBJ_BUCH-1302-001.book Page 13 Tuesday, March 22, 2011 11:17 AM1 609 929 X30 | (22.3.11) Bosch Power Tools 14 | Deutsch Zubehör Über das komplette Qualitätszubehörprogramm können Sie sich im Inter- net unter www.bosch-pt.com oder bei Ihrem Fachhändler informieren. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ih- res Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informa- tionen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, An- wendung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Druckluftwerkzeug, Zubehör und Verpackung sollten einer umweltge- rechten Wiederverwertung zugeführt werden. Entsorgen Sie Schmier- und Reinigungsstoffe umweltgerecht. Be- achten Sie die gesetzlichen Vorschriften. Wenn Ihr Druckluftwerkzeug nicht mehr gebrauchsfähig ist, geben Sie es bitte beim Handel ab oder schicken es direkt (bitte ausreichend frankiert) an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstr. 3 37589 Kalefeld Änderungen vorbehalten. Das Druckluftwerkzeug überspringt Nä- gel oder hat einen zu großen Taktvor- schub. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Ta- belle „Technische Daten“ spezifiziert sind. Das Magazin 10 arbeitet nicht richtig. – Reinigen und schmieren Sie bei Bedarf den Maga- zinschieber 11 und stellen Sie sicher, dass das Magazin 10 nicht verschmutzt ist. Die Feder des Magazinschiebers ist zu schwach oder defekt. – Kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Lassen Sie dort das Bauteil austauschen. Der Dichtungsring des Kolbens ist abgenutzt oder beschädigt. – Kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Lassen Sie dort das Bauteil austauschen. Die Nägel verklemmen sich häufig im Schusskanal. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Ta- belle „Technische Daten“ spezifiziert sind. – Kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Die eingeschossenen Nägel sind verbo- gen. Der Schlagstempel ist beschädigt. – Kontaktieren Sie eine autorisierte Bosch-Kunden- dienststelle. Lassen Sie dort das Bauteil austauschen. Im Gegensatz zum Arbeiten mit einer normalen Arbeitsgeschwindigkeit, wer- den bei einer schnellen Arbeitsge- schwindigkeit die Nägel nicht genügend tief eingeschossen. Der lichte Durchmesser des Zuluftschlauchs ist zu gering. – Verwenden Sie einen Zuluftschlauch mit den rich- tigen Abmessungen. (siehe „Technische Daten“, Seite 9) Der Kompressor ist untauglich für schnelle Arbeits- geschwindigkeiten. – Verwenden Sie einen Kompressor, der für die An- zahl an angeschlossenen Druckluftwerkzeugen und die Arbeitsgeschwindigkeit ausreichend di- mensioniert ist. Problem Ursache Abhilfe OBJ_BUCH-1302-001.book Page 14 Tuesday, March 22, 2011 11:17 AMEnglish | 15 Bosch Power Tools 1 609 929 X30 | (22.3.11) English Safety Notes General Safety Rules for Pneumatic Tools Read and observe all safety warnings and instruc- tions. Failure to follow the following safety warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. Work area safety fKeep work area clean and well lit. Cluttered or dark areas invite acci- dents. fDo not operate the pneumatic tool in explosive atmospheres, such as in the presence of flammable liquids, gases or dusts. While work- ing the workpiece, sparks can be created which may ignite the dust or fumes. fKeep children and bystanders away from your workplace while op- erating the pneumatic tool. Distractions from other persons can cause you to lose control over the pneumatic tool. Pneumatic tool safety fUse compressed air of Quality Class 5 in accordance with DIN ISO 8573-1 and a separate maintenance unit close to the pneumatic tool. The compressed air supplied should be free of foreign material and moisture to protect the pneumatic tool from damage, contamina- tion, and the formation of rust. fCheck the connections and the air supply lines. All maintenance units, couplers, and hoses should conform to the product specifica- tions in terms of pressure and air volume. Too low pressure impairs the function of the pneumatic tool; too high pressure can result in material damage and personal injury. fProtect the hoses from kinks, restrictions, solvents, and sharp edges. Keep the hoses away from heat, oil, and rotating parts. Im- mediately replace a damaged hose. A defective air supply line may result in a wild compressed-air hose and can cause personal injury. Raised dust or chips may cause serious eye injury. fMake sure that hose clamps are always tightened firmly. Loose or damaged hose clamps may result in uncontrolled air escape. Personal safety fStay alert, watch what you are doing, and use common sense when operating a pneumatic tool. Do not use a pneumatic tool while tired or under the influence of drugs, alcohol, or medication. A moment of inattention while operating a pneumatic tool may result in personal injury. fUse personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries. fPrevent unintentional starting. Make sure that the pneumatic tool is switched off before connecting it to the air supply, picking it up or carrying it. When your finger is on the On/Off switch while carrying the pneumatic tool or when connecting the pneumatic tool to the air supply while it is switched on, accidents can occur. fRemove any adjustment tools before switching on the pneumatic tool. A wrench or key left attached to a rotating part of a pneumatic tool may result in personal injury. fDo not overreach. Keep proper footing and balance at all times. This enables better control of the pneumatic tool in unexpected situa- tions. fDress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. fIf devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. fDo not directly inhale the exhaust air. Avoid exposing the eyes to exhaust air. The pneumatic tool’s exhaust air can contain water, oil, metal particles and debris from the compressor. This can cause dam- age to one‘s health. Pneumatic tool use and care fUse the clamping devices or a vice to secure and support the work- piece. Holding the workpiece by hand or against your body will not al- low for safe operation of the pneumatic tool. fDo not overload the pneumatic tool. Use the pneumatic tool intend- ed for your work. The correct pneumatic tool will do the job better and safer at the rate for which it is designed. fDo not use a pneumatic tool that has a defective On/Off switch. A pneumatic tool that cannot be controlled with the switch is dangerous and must be repaired. fDisconnect the air supply before making any adjustments, chang- ing accessories, or placing the pneumatic tool aside. This safety measure prevents accidental starting of the pneumatic tool. fStore idle pneumatic tools out of the reach of children. Do not allow persons unfamiliar with the pneumatic tool or these instructions to operate the device. Pneumatic tools are dangerous in the hands of un- trained users. fMaintain the pneumatic tool with care. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the pneumatic tool’s operation. Have damaged parts repaired before using the pneumatic tool. Many accidents are caused by poorly maintained pneumatic tools. fUse the pneumatic tool, accessories, application tools, etc. accord- ing to these instructions. Take into consideration the working con- ditions and the activities to be carried out. Use of the pneumatic tool for operations different from those intended could result in hazardous situations. Service fHave your pneumatic tool repaired only through a qualified repair person and only using original replacement parts. This will ensure that the safety of the pneumatic tool is maintained. WARNING OBJ_BUCH-1302-001.book Page 15 Tuesday, March 22, 2011 11:17 AM1 609 929 X30 | (22.3.11) Bosch Power Tools 16 | English Safety Warnings for Compressed-air Nailers/Staplers Wear safety goggles. fAlways assume that the pneumatic tool is loaded with fasteners. Careless handling of the pneumatic tool can lead to unexpected shot actuation of fasteners and cause injury. fWhen working, hold the pneumatic tool in such a manner that your head and body cannot be injured in case of sudden kickback due to a malfunction of the energy supply or from hard objects/locations in the workpiece. fNever point the pneumatic tool at yourself or at persons close by. Unexpected actuation will expel a fastener, which can lead to injury. fDo not actuate the pneumatic tool until firmly placed against the workpiece. When the pneumatic tool is not in contact with the work- piece, the fastener can bounce away from the fastening point and over- load the pneumatic tool. Do not work on ladders or scaffolds when the actuation system “Contact actuation” is set. In particular, do not move from one fastening location to another, close boxes or enclosures, or fasten transport-securing fix- tures on e.g., vehicles and waggons, via scaffolds, stairs, ladders or ladder-like constructions, such as roof battens. With this actuation system, a fastener will be discharged each time when accidentally applying the pneumatic tool while the discharge lock-off is pressed in. This can lead to injury. fObserve the conditions of the job site. It is possible that fasteners can burst through thin workpieces or be deflected when working in cor- ners or against edges, and harm persons. Disconnect the air supply, when the fastener is jammed in the pneumatic tool. When the pneumatic tool is still connected to the power supply, it can accidentally be actuated when removing a jammed fastener. fUse caution when removing a jammed or stuck fastener. The sys- tem can be under tension and cause the fastener to be shot or thrust out, while attempting to clear the jam. fDo not use this to pneumatic tool to fasten electrical wiring. It is not suitable for fastening electrical wiring, can damage the insulation of electric cables and thus lead to electric shock and danger of fire. fNever use oxygen or flammable gases as the energy source for the pneumatic tool. Flammable gases are dangerous and can cause the pneumatic tool to explode. fUse appropriate detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance. Con- tact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock. fThe pneumatic tool may only be connected to lines, for which the maximal permissible pressure of the pneumatic tool cannot be ex- ceeded by more than 10 %; for higher pressures, a pressure con- trol valve (pressure reducer) with preceding pressure-limitation valve in the compressed-air line must be installed. Excessive pres- sure leads to abnormal operation or breakage of the pneumatic tool, which can lead to injury. Product Description and Specifications Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Intended Use The pneumatic tool is intended for connecting work in roofing, encasing, battening, manufacturing wall and ceiling elements, wood facades, pal- lets, wood fences, noise-reduction walls and boxes. Only the fasteners (nails, staples, etc.) specified in table “Technical Data” may be used. Product Features The numbering of the product features refers to the illustration of the pneumatic tool on the graphics page. 1 Workpiece protector 2 Discharge lock-off 3 Clamping lever for opening/closing the shot duct 4 Air outlet with adjustable exhaust cap 5 Trigger 6 Selector switch for actuation system 7 Handle 8 Air connector 9 Storage for workpiece protector 10 Magazine 11 Magazine slider 12 Thumbwheel for depth stop adjustment 13 Outlet 14 Air-connection coupling 15 Supply-air hose 16 Nail strip* 17 Magazine spring 18 Nail pusher 19 Driver blade *Accessories shown or described are not part of the standard delivery scope of the product. A complete overview of accessories can be found in our accessories program. Technical Data Compressed-air nailer GSK 64-34 Professional Article number 3 601 D91 902 Driving force at 6.3 bar (91 psi) Nm 34.4 Actuation systems – Single actuation with safety run – Contact actuation
