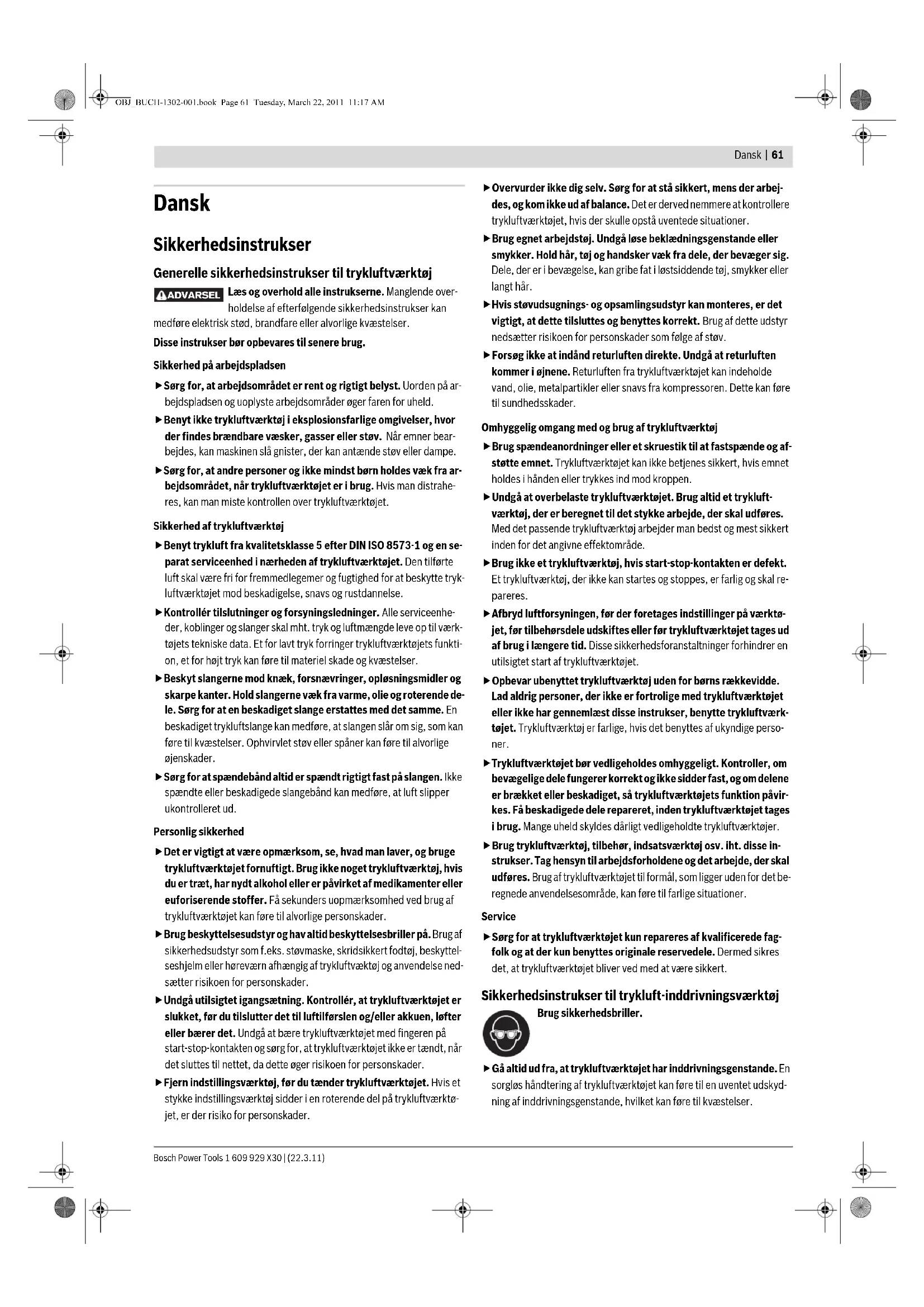

BRUGSANVISNING GSK 6434 Professional BOSCH

Inddrivningsgenstand –Type –Længde –Diameter

Sømrække Dykkersøm 32–63 1,8 Magasinvinkel °34 maks. magasin-volumen

Motorolie SAE 10, SAE 20 ml 0,25–0,5 Indvendigt volumen ml 330 Nominelt tryk bar 4–8 Tilslutningsgevind "3/8 OBJ_BUCH-1302-001.book Page 62 Tuesday, March 22, 2011 11:17 AMDansk | 63 Bosch Power Tools 1 609 929 X30 | (22.3.11) Støj-/vibrationsinformation Måleværdier for støj er beregnet iht. EN 12549. Trykluftværktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 102 dB(A); lydeffektniveau 115 dB(A). Usikkerhed K=2dB. Brug høreværn! Samlede svingningsværdier er beregnet iht. EN ISO 20643: Vibrationseksponering a

, usikkerhed K=1,5 m/s

Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet un- der „Tekniske data“, er i overensstemmelse med følgende standarder el- ler normative dokumenter: EN 792 iht. bestemmelserne i EF-direktivet 2006/42/EF. Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 22.03.2011 Montering Tilslutning til luftforsyningen (se Fig. A) Sørg for, at trykluftanlæggets tryk ikke er større end det maks. tilladte no- minelle, der gælder for trykluftværktøjet. Indstil først lufttrykket på den laveste værdi for det anbefalede, nominelle tryk (se „Tekniske data“). Kontrollér i tvivlstilfælde trykket ved luftindgangen med et manometer, mens trykluftværktøjet er tændt. For en maks. ydelse skal værdierne for tilluftslangen 15 (tilslutningsge- vind, maks. driftstryk, indvendig slangediameter, maks. slangelængde; se „Tekniske data“), overholdes. Den tilførte trykluft skal være fri for fremmedlegemer og fugtighed for at beskytte trykluftværktøjet mod beskadigelse, snavs og rustdannelse. Armaturer, forbindelsesledninger og slanger skal være konstrueret til at kunne tåle det tryk og den luftmængde, som værktøjet har brug for. Undgå forsnævringer af tilledningerne (f.eks. klemning, knækning eller trækning)! Tilslutning af luftforsyningen til trykluftværktøjet –Tøm magasinet 10. (se „Magasin tømmes“, side 64) Ved de efterfølgende arbejdstrin kan en inddrivningsgenstand stødes ud, hvis trykluftværktøjets indvendige dele ikke findes i udgangspositi- on som følge af reparations- og vedligeholdelsesarbejde eller reparati- on. – Forbind lufttilslutningsstykket 8 med en tilluftslange 15, der er udsty- ret med en trykluftskobling 14. – Kontroller, at trykluftværktøjet fungerer korrekt ved at anbringe dets munding 13 eller i givet fald den gummierede emneskåner 1 på et styk- ke træ eller et træmateriale og udløse en til to gange. Magasin fyldes op (se Fig. B1–B4) Afbryd luftforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele udskiftes eller før tryk- luftværktøjet tages ud af brug i længere tid. Disse sik- kerhedsforanstaltninger forhindrer en utilsigtet start af trykluftværktøjet. fBrug kun originalt tilbehør fra Bosch (se „Tekniske data“). Præcisi- onsdelene på trykluftværktøjet som f.eks. magasin, munding og skud- kanal er afstemt efter klemmer, søm og stifter fra Bosch. Andre produ- center bruger andre stålkvaliteter og mål. Brug af ikke tilladte inddrivningsgenstande kan beskadige trykluft- værktøjet og føre til kvæstelser. Hold trykluftværktøjet under bestykningen af magasinet på en sådan må- de, at mundingen 13 hverken er rettet mod din egen krop eller mod andre personer. – Rengør og smør efter behov magasinskyderen 11 og sikre, at magasi- net 10 ikke er snavset. – Skub en passende sømrække 16 ind i T-slidsen for enden af magasinet

Sømspidserne skal indføres først. – Skub sømrækken så langt frem inde i magsinet, at det sidste søm kom- mer til at ligge foran magasinfjederen 17. Bemærk: En spærre i magasinskyderen forhindrer, at trykluftværktøjet kan tages i brug, hvis magasinet er tomt. Derved kan udløsningssikringen ikke trykkes ind, hvorved tomme skud forhindres. – Tryk den forspændte sømmedbringer 18 mod magasinskyderen 11 og træk samtidigt magasinskyderen indtil magasinets ende 10. Bemærk: Magasinskyderen skal kunne skydes tilbage uden brug af særlig stor kraft (kun med fingerkraft). Går magasinskyderen stramt, er sømme- ne skudt ind i en forkert vinkel. – Før magasinskyderen 11 forsigtigt frem med nedtrykket sømmedbrin- ger 18, til sømmedbringeren er skubbet hen over det sidste søm og skub derved sømrækken i magasinet helt frem. Bemærk: Sørg for, at magasinskyderen ikke snapper ukontrolleret tilba- ge. Magasinskyderen kan derved evt. blive beskadiget; desuden er der fa- re for, at dine fingre kommer i klemme. Drift Udløsningssystemer Trykluftværktøjet kan køre med to forskellige udløsningssystemer: – Enkeltudløsning med sikringsfølge Ved dette udløsningssystem skal udløsningssikringen 2 anbringes fast på emnet. En inddrivningsgenstand skydes først ud, når der trykkes på udløseren 5. Tilluftslange – maks. driftstryk ved 20 °C – Indvendig slangevidde – maks. slangelængde bar

Luftforbrug pr. inddrivning ved 6,8 bar (100 psi) l1,46 Mål –Højde –Bredde –Længde

Vægt svarer til EPTA-Procedure 01/2003 kg 1,86 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Trykluft-sømpistol GSK 64-34 Professional OBJ_BUCH-1302-001.book Page 63 Tuesday, March 22, 2011 11:17 AM1 609 929 X30 | (22.3.11) Bosch Power Tools 64 | Dansk Herefter kan yderligere inddrivninger kun udløses, hvis udløseren og udløsningssikringen forinden er blevet sat i udgangspositionen igen. – Kontaktudløsning Ved dette udløsningssystem skal man først trykke på udløseren 5. En inddrivningsgenstand skydes altid ud, når udløsningssikringen 2 an- bringes fast på emnet med indtrykket udløser. Dermed nås en højere arbejdshastighed. Udløsningssystemet indstilles med omskifteren 6. Ibrugtagning Afbryd luftforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele udskiftes eller før tryk- luftværktøjet tages ud af brug i længere tid. Disse sik- kerhedsforanstaltninger forhindrer en utilsigtet start af trykluftværktøjet. Arbejde med enkelt udløsning (se Fig. C) –Tryk omskifteren 6 indad og vip den samtidigt i den nederste position, til den falder i hak igen. Udløsningssystemet „Enkelt udløsning“ er ind- stillet. – Anbring mundingen 13 eller i givet fald den gummierede emneskåner 1 fast på emnet, til udløsningssikringen 2 er trykket helt ind. – Tryk herefter kort på udløseren 5 og slip den igen. I denne forbindelse skydes et søm ud. – Få trykluftværktøjet til at prelle tilbage fra emnet. – Til en yderligere inddrivning løfter du trykluftværktøjet helt væk fra em- net og anbringer det fast igen det ønskede sted. Arbejde med kontaktudløsning (se Fig. D) – Tryk omskifteren 6 indad og vip den samtidigt i den øverste position, til den falder i hak igen. Udløsningssystemet „Kontaktudløsning“ er indstillet. –Tryk på udløseren 5 og hold den trykket ind. – Anbring mundingen 13 eller i givet fald den gummierede emneskåner 1 fast på emnet, til udløsningssikringen 2 er trykket helt ind. I denne forbindelse skydes et søm ud. – Få trykluftværktøjet til at prelle tilbage fra emnet. – Til en yderligere inddrivning løfter du trykluftværktøjet helt væk fra em- net og anbringer det fast igen det ønskede sted. – Bevæg trykluftværktøjet jævnt ved at løfte det og anbringe det igen over emnet. Hver gang du anbringer trykluftværktøjet på et emne, og udløsningssik- ringen er trykket ind, skydes et søm ud. – Så snart det ønskede antal søm er blevet drevet i, skal du slippe udlø- seren 5 igen. Arbejdsvejledning Afbryd luftforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele udskiftes eller før tryk- luftværktøjet tages ud af brug i længere tid. Disse sik- kerhedsforanstaltninger forhindrer en utilsigtet start af trykluftværktøjet. Før arbejdet påbegyndes: Kontroller, at sikkerheds- og udløsningsanord- ningerne fungerer som de skal, og at alle skruer og møtrikker sidder rig- tigt. Afbryd straks et defekt eller ikke korrekt arbejdende trykluftværktøj fra lufttilførslen og kontakt et autoriseret Bosch servicecenter. Forsøg ikke at gennemfør manipulationer på trykluftværktøjet, der strider imod forskrifterne. Demonter eller bloker ikke dele på trykluftværktøjet som f.eks. udløsningssikringen. Gennemfør ingen „nødreparationer“ med uegnede midler. Trykluftværk- tøjet skal vedligeholdes korrekt og med regelmæssige mellemrum (se „Vedligeholdelse og rengøring“, side 65). Undgå enhver form for svækkelse og beskadigelse af trykluftværktøjet f.eks.: –indslag eller indgravering, – ombygningsforanstaltninger, der ikke er godkendt af producenten, – føring af skabeloner, der er fremstillet af hårdt materiale som f.eks. stål, – tab på eller skydning hen over gulvet, – håndtering som hammer, – enhver form for brug af vold. Du skal være klar over, hvad der findes under eller bag ved dit emne. Skyd ikke søm i vægge, lofter eller gulve, hvis der befinder sig personer bagved. Sømmene kan slå/trænge igennem emnet og kvæste en person. Skyd ikke søm på et allerede inddrevet søm. Herved kan sømmet defor- mere sig, sømmene kan komme i klemme eller trykluftværktøjet kan be- væge sig ukontrolleret. Bruges trykluftværktøjet i kolde omgivelsestemperaturer, drives de før- ste søm noget langsommere ind end normalt. Når trykluftværktøjet har opvarmet sig under arbejdet, er en normal arbejdshastighed mulig igen. Undgå tomme skud, da slagstemplet ellers slides hurtigere. Afbryd trykluftværktøjet fra lufttilførslen og tøm helst magasinet, før læn- gere arbejdspauser eller når arbejdet er færdigt. Magasin tømmes (se Fig. E1 –E2) – Træk magasinskyderen 11 bagud med nedtrykket sømmedbringer 18, til sømmedbringeren frigiver det sidste søm og før så magasinskyderen forsigtigt frem til magasinets start 10. Bemærk: Sørg for, at magasinskyderen ikke snapper ukontrolleret tilba- ge. Magasinskyderen kan derved evt. blive beskadiget; desuden er der fa- re for, at dine fingre kommer i klemme. – Drej trykluftværktøjet på en sådan måde, at sømmene i magasinet rut- sjer bagud, indtil magasinfjederen 17 nås. – Tryk magasinfjederen ned og lad sømmene glide forbi sømmedbringe- ren 18 ud af magasinet 10. Indstilling af dybdeanslag (se Fig. F) Sømmenes indslagsdybde kan indstilles med indstillingshjulet 12. –Tøm magasinet 10. (se „Magasin tømmes“, side 64) – Søm skydes for dybt ind: Drej indstillingshjulet 12 til venstre for at reducere indslagsdybden. eller Søm skydes ikke dybt nok ind: Drej indstillingshjulet 12 til højre for at øge indslagsdybden. – Bestyk magasinet igen. (se „Magasin fyldes op“, side 63) – Test den nye indslagsdybde på et prøveemne. Gentag i givet fald arbejdsskridtene. Udløsningssikring fjernes Til Service- eller rengøringsformål kan du fjerne udløsningssikringen 2. OBJ_BUCH-1302-001.book Page 64 Tuesday, March 22, 2011 11:17 AMDansk | 65 Bosch Power Tools 1 609 929 X30 | (22.3.11) – Drej indstillingshjulet 12 til højre, til den første gevindstigning kommer til syne. – Udfør yderligere 6 omdrejninger til højre. Nu kan udløsningssikringen 2 fjernes. – Udløsningssikringen 2 sættes i igen ved at skyde den ind i de passen- de boringer og dreje 2 indstillingshjulet 12 til venstre, til gevindstignin- gen ikke kan ses mere. Fastklemninger løsnes (se Fig. G1 –G3) Enkelte søm kan sætte sig i klemme i skudkanalen. Sker det hyppigt, be- des du kontakte et autoriseret Bosch servicecenter. – Tøm magasinet 10. (se „Magasin tømmes“, side 64) –Tryk spændearmen 3 ned, så skudkanalen åbner. – Fjern det fastklemte søm. Dette gøres med en tang. –Er slagstemplet 19 kørt ud, skubbes det ind i stemplet igen med en smurt skruetrækker eller en anden egnet smurt genstand. – Smør skudkanalen med 2–3 dråber motorolie (SAE 10 eller SAE 20). – Luk skudkanalen, hæng spændearmens bøjle 3 ind i krogene på skud- kanalen og tryk så spændearmen op igen. – Bestyk magasinet igen. (se „Magasin fyldes op“, side 63) Bemærk: Kører slagstemplet ikke mere tilbage efter løsning af fastklem- ningen, bedes du kontakte et autoriseret Bosch servicecenter. Emneskåner skiftes (se Fig. H) Emneskåneren 1 på enden af udløsningssikringen 2 beskytter emnet, til trykluftværktøjet er placeret rigtigt for inddrivningen. Emneskåneren kan fjernes og erstattes. – Træk emneskåneren af udløsningssikringen. – Skub den åbne ende på den nye emneskåner hen over udløsningssik- ringen. Bemærk: En reserve-emneskåner kan opbevares på magasinets overside

Båndet spiker Dykkertspiker 32–63 1,8 Magasinvinkel °34 Max. magasin-størrelse
