MANUAL DE UTILIZARE SAW 5266 SKIL

• Această sculă este destinată tăierilor longitudinale si transversale în lemn atât cu secţiuni drepte cât şi cu secţiuni unghiulare la 45°; cu pânze de fierăstrău corespunzătoare se pot tăia, de asemenea, metale neferoase, materiale uşoare de construcţii şi mase plastice • Această sculă nu este destinată utilizării profesionale • Citiţi şi păstraţi acest manual de instrucţiuni 2

SIGURANŢA INSTRUCŢIUNI DE SIGURANŢĂ GENERALE ATENŢIE! Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

Ĺ¾ ÁÂÿʹ¹¾ ÈÈÊÇιĹƹ¿½Ê

1) SIGURANŢA LA LOCUL DE MUNCĂ a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii. 2) SECURITATE ELECTRICĂ a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodificate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aflate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare.

09.12.2013 ΘΟΡΥΒΟ/ΚΡΑΔΑΣΜΟΥΣ • Μετρημένη σύµφωνα με EN 60745 η στάθμη ακουστικής πίεσης αυτού του εργαλείου ανέρχεται σε 97 dB(A) και η στάθμη ηχητικής ισχύος σε 108 dB(A) (κοινή απόκλιση: 3 dB), και ο κραδασµός σε ✱ m/s² (μεθοδος χειρός/βραχίονα - ανασφάλεια K = 1,5 m/s²) ✱ όταν κόβετε ξύλo 2,6 m/s² ✱ όταν κόβετε μέταλλα 2,2 m/s² • Το επίπεδο παραγωγής κραδασμών έχει μετρηθεί σύμφωνα με μια τυποποιημένη δοκιμή που αναφέρεται στο πρότυπο EN 60745 - μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο, καθώς και ως προκαταρκτική αξιολόγηση της έκθεσης στους κραδασμούς όταν το εργαλείο χρησιμοποιείται για τις εφαρμογές που αναφέρονται - η χρήση του εργαλείου για διαφορετικές εφαρμογές ή με διαφορετικά ή κακοσυντηρημένα εξαρτήματα μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης - όταν το εργαλείο είναι απενεργοποιημένο ή δουλεύει αλλά δεν εκτελεί την εργασία, το επίπεδο έκθεσης μπορεί να μειωθεί σημαντικά ! προστατευτείτε από τις επιδράσεις των κραδασμών συντηρώντας σωστά το εργαλείο και τα εξαρτήματά του, διατηρώντας τα χέρια σας ζεστά και οργανώνοντας τον τρόπο εργασίας σας

d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi-vă cu grijă maşina. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot fi conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. 5) SERVICE a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calificat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii.

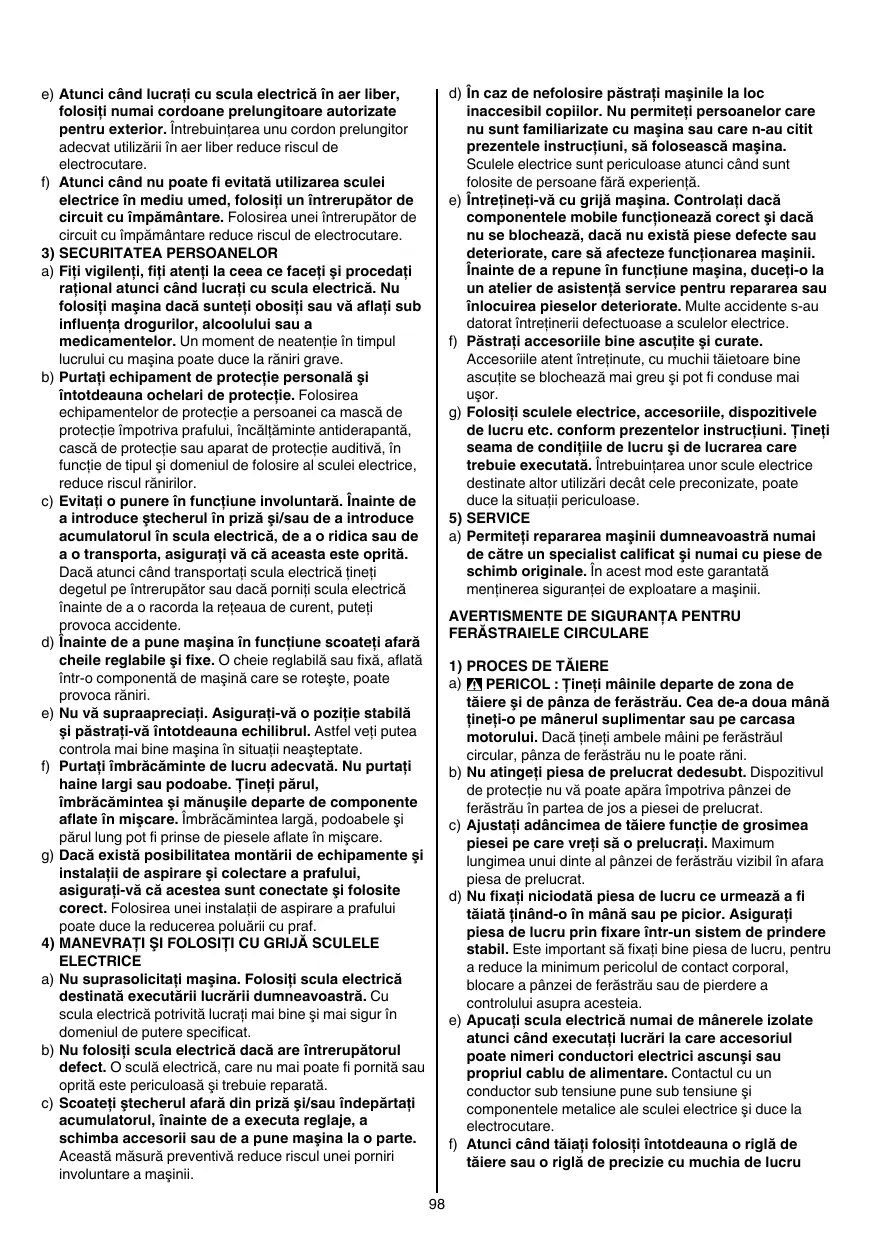

e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare. 3) SECURITATEA PERSOANELOR a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Ţineţi părul, îmbrăcămintea şi mănuşile departe de componente aflate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot fi prinse de piesele aflate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. 4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specificat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii.

AVERTISMENTE DE SIGURANŢA PENTRU FERĂSTRAIELE CIRCULARE 1) PROCES DE TĂIERE a) PERICOL : Ţineţi mâinile departe de zona de tăiere şi de pânza de ferăstrău. Cea de-a doua mână ţineţi-o pe mânerul suplimentar sau pe carcasa motorului. Dacă ţineţi ambele mâini pe ferăstrăul circular, pânza de ferăstrău nu le poate răni. b) Nu atingeţi piesa de prelucrat dedesubt. Dispozitivul de protecţie nu vă poate apăra împotriva pânzei de ferăstrău în partea de jos a piesei de prelucrat. c) Ajustaţi adâncimea de tăiere funcţie de grosimea piesei pe care vreţi să o prelucraţi. Maximum lungimea unui dinte al pânzei de ferăstrău vizibil în afara piesa de prelucrat. d) Nu fixaţi niciodată piesa de lucru ce urmează a fi tăiată ţinând-o în mână sau pe picior. Asiguraţi piesa de lucru prin fixare într-un sistem de prindere stabil. Este important să fixaţi bine piesa de lucru, pentru a reduce la minimum pericolul de contact corporal, blocare a pânzei de ferăstrău sau de pierdere a controlului asupra acesteia. e) Apucaţi scula electrică numai de mânerele izolate atunci când executaţi lucrări la care accesoriul poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul cu un conductor sub tensiune pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. f) Atunci când tăiaţi folosiţi întotdeauna o riglă de tăiere sau o riglă de precizie cu muchia de lucru 98

e) Nu folosiţi o pânză tocită sau deteriorată. Seturi de pânze neascuţite sau neadecvate produc o tăietură îngustă determinând o frecare excesivă, griparea pânzei şi mişcarea bruscă înapoi. f) Adâncimea pânzei şi braţele de închidere ale faţetei reglabile trebuie să fie strânse şi protejate înainte de a face tăietura. Dacă reglarea pânzei se schimbă în timpul tăiatului, aceasta va cauza griparea şi mişcarea bruscă înapoi a pânzei. g) Fiţi extrem de precauţi la tăierea pereţilor sau a altor sectoare lipsite de vizibilitate. Pânza de ferăstrău care intră în material se poate bloca în obiecte ascunse şi provoca un recul. 3) FUNCŢIONAREA DISPOZITIVULUI INFERIOR DE PROTECŢIE a) Înainte de orice folosire controlaţi dacă dispozitivul inferior de protecţie este închis corect. Nu folosiţi ferăstrăul în cazul în care dispozitivul inferior de protecţie nu se mişcă liber şi nu se închide rapid. Nu fixaţi sau strângeţi niciodată dispozitivul inferior de protecţie în poziţia deschis. Dacă ferăstrăul cade întâmplător dispozitivul inferior de protecţie va fi îndoit. Deconectaţi priza, ridicaţi dispozitivul de protecţie inferior cu ajutorul manetei de repunere în funcţiune şi asiguraţi-vă că acesta se mişcă liber şi nu atinge pânza ferăstrăului sau altă parte, în toate unghiurile şi adâncimile de tăiere. b) Controlaţi funcţionarea arcului dispozitivului inferior de protecţie. Dacă dispozitivul de protecţie şi arcul nu funcţionează adecvat acestea trebuie reparate înainte de a fi folosite. Dispozitivul de protecţie va funcţiona necorespunzător în cazul unor părţi componente deteriorate, a unor depozite lipicioase sau a creşterii reziduurilor. c) Dispozitivul inferior de protecţie va fi îndepărtat manual numai în cazul tăieturilor speciale, aşa cum sunt tăieturile în adâncime şi tăieturile compuse. Ridicaţi dispozitivul de protecţie inferior prin tragerea manetei şi de îndată ce pânza intră în material dispozitivul inferior de protecţie va fi deblocat. Pentru toate celelalte tăieturi cu ferăstrăul, dispozitivul inferior de protecţie va funcţiona automat. d) Totdeauna controlaţi dacă dispozitivul inferior de protecţie acoperă pânza ferăstrăului înainte ca ferăstrăul să fie plasat pe bancul de lucru sau pe planşeu. O pânză neprotejată care merge în gol va duce la mişcarea ferăstrăului înapoi, tăind tot ceea ce se află în calea lui. Fiţi conştient de timpul necesar opririi pânzei după ce comutatorul a fost închis.

lată. Aceasta măreşte acurateţea procesului de tăiere şi reduce şansa de gripare a pânzei de ferăstrău. g) Folosiţi întotdeauna pânze de ferăstrău de dimensiuni corespunzătoare şi cu orificiu de prindere adecvat (de ex. în formă de stea sau rotund). Pânzele de ferăstrău care nu se potrivesc elementelor de montaj ale ferăstrăului, se vor roti excentric şi vor duce la pierderea controlului. h) Nu folosiţi niciodată şaibe sau şuruburi deteriorate sau nepotrivite. Şaibele sau şuruburile pânzei au fost proiectate special pentru ferăstrăul dvs în scopul unei funcţionări optime şi a unei mânuiri plină de siguranţă. 2) RECUL - CAUZE ŞI AVERTISMENTE CORESPUNZĂTOARE • Reculul este o reacţie neaşteptată la o pânză de ferăstrău blocată, prinsă sau centrată greşit; în cazul acesta ferăstrăul devine necontrolat, se ridică şi părăseşte piesa de prelucrat îndreaptându-se spre operator • Atunci când pânza ferăstrăului este blocată sau fixată foarte strâns în tăietura de închidere de jos pânza se blochează şi datorită forţei de reacţiune a motorului ansamblul se mişcă rapid înapoi spre operator • În cazul în care pânza este răsucită sau centrată greşit în tăietură, dinţii muchiei tăietoare din spatele pânzei se pot gripa în suprafaţa de deasupra a lemnului ducând la ieşirea pânzei din tăietură şi mişcarea acesteia înapoi spre operator • Reculul este consecinţa utilizării greşite sau defectuoase a ferăstrăului şi poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare a) Strângeţi ferm cu ambele mâini ferăstrăul şi poziţionaţi braţele în aşa fel încât să puteţi rezista forţelor de recul. Poziţionaţi corpul la ambele părţi ale pânzei de ferăstrău, dar nu pe aceeaşi linie cu aceasta. În caz de recul ferăstrăul poate sări înpoi, însă operatorul are posibilitatea de a stăpâni forţele de recul prin adoptarea unor măsuri preventive adecvate. b) Atunci când pânza este gripată sau atunci când tăierea este întreruptă dintr-un anumit motiv, întrerupeţi declanşatorul şi ţineţi ferăstrăul imobil în material până în momentul în care pânza ferăstrăului se opreşte complet. Nu încercaţi niciodată să îndepărtaţi ferăstrăul din piesa de prelucrat sau să împingeţi ferăstrăul înapoi în timp ce pânza este în funcţiune sau după ce a apărut fenomenul de recul. Investigaţi şi interveniţi într-un mod corectiv în scopul îndepărtării cauzei gripării pânzei. Evitaţi tăierea cuielor şi şuruburilor. c) În momentul în care repuneţi în funcţiune un ferăstrău în piesa de prelucrat centraţi pânza ferăstrăului în tăietură şi verificaţi dacă dinţii ferăstrăului nu sunt angrenaţi în material. Dacă pânza ferăstrăului este gripată aceasta se va deplasa în sus sau va sări înapoi din piesa de prelucrat în momentul în care ferăstrăul este pus din nou în funcţiune. d) Folosiţi panele mari în scopul minimalizării riscului de blocare a pânzei şi mişcarea bruscă a acesteia înapoi. Panelele mari tind să se deformeze sub greutatea lor proprie. La ambele părţi trebuie plasate suporturi sub panel, aproape de linia de tăiere şi aproape de marginea panelului.

AVERTISMENTE SUPLIMENTARE GENERALITĂŢI • Această sculă nu trebuie să fie folosit de persoane sub 16 ani • Această sculă nu este potrivită pentru tăiere umedă • Decuplaţi întotdeauna ştecherul de la sursa de alimentare înainte de a face o reglare sau o schimbare de accesoriu • Nu folosiţi scula atunci când cordonul sau prezintă defecţiuni; înlocuirea lor se va efectua de o persoană autorizată 99

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a fi cancerigen) • Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat • Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat • Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite • Folosiţi doar o masă de fierastrău prevăzută cu un comutator care împiedică repornirea motorului dupa întreruperea tensiunii • Folosiţi doar o masă de fierastrău prevăzută cu un ghidajul tăieturii ACCESORII • SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale • Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului • Utilizaţi numai pânze de ferăstrău cu un diametru minim de 170 mm, un diametru maxim de 170 mm şi un orificiu pentru fus de 16 mm • Nu utilizaţi niciodată pânze de ferăstrău confecţionate din oţel rapid de scule (HSS) • Nu folosiţi niciodată discuri de şlefuire/tăiere cu această sculă ÎNAINTEA UTILIZĂRII • Verificaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identificare a sculei (sculele cu o specificaţie de 230V şi 240V pot fi conectate şi la alimentare de 220V) • Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune • Îndepărtaţi toate obstacolele aflate deasupra precum şi sub traseul de tăiere înainte de a începe tăierea • Securizaţi piesa de lucru (o piesă de lucru fixată cu clame sau într-o menghină este ţinută mult mai în siguranţă decât manual) • Folosiţi detectoare adecvate pentru depistarea conductelor şi conductorilor de alimentare sau apelaţi în acest scop la întrerprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare) • Folosiţi cabluri de prelungire derulate complet, protejate/ izolate, cu o capacitate de 16 amperi ÎN TIMPUL FUNCŢIONĂRII • Când este utilizat, nivelul de zgomot poate depăşi 85 dB(A); este necesar să purtaţi echipament de protecţie pentru urechi

• Nu folosiţi niciodată scula fară sistemul original de protecţie • Nu încercaţi să tăiaţi piese de prelucrat extrem de mici • Nu lucraţi cu scula deasupra capului • În caz de blocare sau de defecţiune electrică sau mecanică, deconectaţi imediat scula şi decuplaţi cablul • În cazul în care cordonul este deteriorat sau secţionat în timpul lucrului, nu atingeţi cordonul, dar deconectaţi imediat de la priză DUPĂ UTILIZARE • Când puneţi instrumentul la o parte, deconectaţi motorul şi asiguraţi-vă că toate elementele mobile şi-au oprit complet mişcarea • După deconectarea ferastrăului circular, nu opriţi niciodată rotaţia pânzei de fierastrău printr-o forţă laterală aplicată acesteia

• Montarea pânzei de ferăstrău 3 ! deconectaţi priza - luaţi cheia hexagonală A din magazia B - apăsaţi butonul C de blocare a axului şi menţineţi butonul apăsat în timp ce îndepărtaţi cu cheia hexagonală şurubul al pânzei D ! apăsaţi butonul C de blocare a axului numai atunci când scula este în poziţia de oprire - lăsaţi liber butonul C de blocare a axului - îndepărtaţi flanşa E - desfaceţi dispozitivul de protecţie inferior F cu maneta G şi menţineţi-l astfel, montaţi pânza de ferăstrău astfel încât dinţii pânzei de fierăstrău şi săgeata desenată pe pânza de fierăstrău să fie îndreptaţi în aceeaşi direcţie cu săgeata de pe dispozitivul de protecţie superior - lăsaţi liber dispozitivul de protecţie inferior F - montaţi flanşa E ! asiguraţi-vă că suprafeţele de fixare H ale flanşelor sunt perfect curate şi sunt orientate la pânză - apăsaţi butonul C de blocare a axului şi menţineţi-l apăsat în timp ce strângeţi şurubul pânzei cu cheia hexagonală şi întoarceţi-l 1/8 cu mâna înapoi (asigură alunecarea pânzei de fierăstrău atunci când aceasta întâlneşte o rezistenţă excesivă, reducând astfel suprasarcina motorului şi reculul fierăstrăului) - lăsaţi liber butonul C de blocare a axului • Reglarea adâncimii de tăiere (0-55 mm) 4 - pentru o calitate optimă a tăierii pânza de ferăstrău nu trebuie nu trebuie să depăşească cu mai mult de 3 mm piesa pe prelucrat - deşurubaţi butonul J - ridicaţi/coborâţi reazemul K până la adâncimea de tăiere dorită, adâncime care poate fi setată pe o scalâ cu ajutorul indicatorului L - strângeţi butonul J • Reglarea unghiului de tăiere (0-45°) 5 - deşurubaţi butonul M - înclinaţi scula până la unghiul de tăiere dorit care este setat pe scală folosind indicatorul N - strângeţi butonul M ! la tăierea oblică, adâncimea de tăiere nu corespunde cu valoarea de pe scala adâncimii de tăiere 100

• Verificarea unghiului de tăiere de 90° 5 - reglaţi şi strângeţi reazemul K la adâncimea de tăiere maximă 4 - reglaţi şi strângeţi unghiul de tăiere la 0° - verificaţi unghiul de 90° dintre pânză şi partea inferioară a reazemului cu un sablon de unghiuri - dacă este necesar reglajul, deşurubaţi butonul M şi utilizaţi şurubul de reglaj P aşa cum este ilustrat • Vizor reglabil al liniei de tăiere Q 6a - pentru ghidarea sculei de-a lungul liniei dorite de tăiere marcate pe piesa de prelucrat - pentru tăiere dreaptă la 0° sau oblică la 45° folosiţi linia indicatoare menţionată ! partea lată a reazemului trebuie să se aşeze pe partea sprijinită a piesei de prelucrat - poate fi ajustată în aşa fel încât să puteţi alege dacă deşeurile materiale vor cădea pe suprafaţa interioară sau exterioară a pânzei 6b ! lăţimea de tăiere este determinată de lăţimea danturii pânzei şi nu de lăţimea corpului pânzei ! faceţi întotdeauna mai întâi tăieri de test pentru verificarea liniei efective de tăiere • Aspirarea a prafului - conectaţi aspiratorul la extensia R 7 ! nu lăsaţi niciodată furtunul aspiratorului să stânjenească dispozitivul inferior de protectie sau operaţia de tăiere - folosiţi sacii pentru praf (accesoriu SKIL 2610387402) • Utilizarea sculei 7 - cuplaţi ştecherul la sursa de alimentare - întotdeauna ţineţi ferm cu o mână mânerul S şi manevraţi ferm mânerul T cu cealaltă mână - aşezaţi scula cu partea din faţă a reazemului direct pe piesa de prelucrat ! asiguraţi-vă că dantura fierăstrăului nu este angajată în piesa de prelucrat - conectaţi scula apăsând prima dată butonul V (= comutator de siguranţă care nu poate fi blocat) şi apoi trăgând declanşatorul W ! scula trebuie să funcţioneze la turaţia completă înainte ca pânza să intre în piesa de prelucrat - dispozitivul inferior de protecţie F se deschide automat atunci când pânza ferastrăului intră în piesa de prelucrat (pentru tăieri speciale, cum ar fi tăieri de adâncime, deschideţi manual dispozitivul inferior de protecţie, folosind maneta G) ! nu forţaţi instrumentul (aplicaţi presiune uşoară şi continuă pentru a evita supraîncălzirea vârfurilor pânzei şi, în cazul în care se taie materiale plastice, topirea materialului) ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri - după încheierea tăierii deconectaţi scula eliberând declanşatorul W ! asiguraţi-vă că pânza s-a oprit complet din mişcare înainte de a ridica scula de pe piesa de prelucrat

SFATURI PENTRU UTILIZARE

• Când utilizaţi şina de ghidare (accesoriu SKIL 2610Z04064) în combinaţie cu adaptorul, adâncimea de tăiere se reduce cu 14 mm, atât pentru tăieri de 90°, cât şi de 45° • Aşezaţi întotdeauna partea bună a piesei de prelucrat în jos pentru a asigura o împrăştiere minimă a aşchiilor • Folosiţi doar pânze ascuţite de tipul corect 8 - calitatea tăierii se îmbunătăţeşte cu numărul de dinţi - pânzele placate cu carburi ramân ascuţite pe perioade de până la de 30 de ori lungi decât pânzele obişnuite • Riglă de ghidare pentru caneluri Y 9 - pentru realizarea unor tăieturi exacte de-a lungul marginii piesei de prelucrat - poate fi introdusă în oricare parte a reazemului Reglarea riglei de ghidare pentru caneluri - deşurubaţi butonul Z - reglaţi lăţimea dorită de tăiere utilizând scala riglei de ghidare pentru caneluri (utilizaţi ca referinţă 0 vizor reglabil al liniei de tăiere Q) - strângeţi butonul Z • Tăierea în adâncime 0 - setaţi adâncimea dorită de tăiere - înclinaţi scula în faţă spre vizor liniei de tăiere Q aliniat cu linia dorită de tăiere marcată pe piesă de prelucrat - deschideţi dispozitivul de protecţie inferior F cu maneta G - chiar înainte ca pânza să intre în piesa de prelucrat, conectaţi scula şi treptat coborâţi capătul din spate al sculei folosind partea din faţă a reazemului ca punct de basculare - treptat, mişcaţi scula în jos şi înainte - de îndată ce pânza intră în material, eliberaţi maneta G ! nu trageţi niciodată scula înapoi • Tăierea panourilor mari ! - sprijiniţi panoul aproape de tăietură fie pe pardoseală, fie pe masă sau pe bancul de lucru ! setaţi adâncimea de tăiere astfel încât să străpungeţi panoul şi nu suportul - în cazul in care rigla de ghidare pentru caneluri nu permite lăţimea dorită de tăiere, fixaţi sau prindeţi în cuie o bucată dreaptă de lemn ca ghidaj, şi folosiţi partea dreaptă a reazemului faţă de acest ghidaj

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale • Păstraţi aparatul şi cablul curat (mai ales fantele de ventilaţie) ! deconectaţi de la priză înainte de a curăţa • Menţineţi întotdeauna curată zona din jurul dispozitivului de protecţie inferior F 3 (eliminaţi praful şi aşchiile prin suflare cu aer comprimat sau cu o perie) • Curăţaţi pânza de ferăstrău imediat după utilizare (în special de răşini şi clei) • Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com)

• Nu aruncaţi sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul @ vă va reaminti acest lucru

• Declarăm pe proprie răspundere că produsul descris la paragraful “Date tehnice” este în conformitate cu următoarele standarde şi documente normative: EN 60745, EN 61000, EN 55014 conform prevederilor directivelor 2004/108/CE, 2006/42/CE, 2011/65/UE • Documentaţie tehnică la: SKIL Europe BV (PT-SEU/ ENG1), 4825 BD Breda, NL ¹ÊÁÂÆιƼ½Ê ÇǾ¼½Æ ȽʹÌÁÇÆËŵ Æ¿Áƽ½ÊÁÆ¿

09.12.2013 ZGOMOT/VIBRAŢII • Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de 97 dB(A) iar nivelul de putere a sunetului 108 dB(A) (abaterea standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (metoda mînă-braţ; incertitudine K = 1,5 m/s²) ✱ când tăiaţi lemn 2,6 m/s² ✱ când tăiaţi metale 2,2 m/s² • Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnificativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru
