SAW 5266 - Sharrë rrethore SKIL - Manual falas për përdoruesin

Lloji i produktit	Sharrë rrethore
Marka	SKIL
Modeli	SAW 5266
Diametri i tehut	170 mm (min dhe max)
Vrima e boshtit	16 mm
Thellësia e prerjes e rregullueshme	0 deri 55 mm
Këndi i prerjes i rregullueshëm	0° deri 45°
Tensioni i rrjetit	230 V ~ 50 Hz
Niveli i presionit akustik	97 dB(A)
Niveli i fuqisë akustike	108 dB(A)
Dridhjet (prerja e drurit)	2,6 m/s²
Dridhjet (prerja e metalit)	2,2 m/s²
Ndërprerësi i sigurisë	Po (butoni V)
Bllokimi i boshtit	Po (butoni C)
Udhëzuesi paralel i përfshirë	Po
Lidhja e thithjes	Po (qese pluhuri opsionale)
Mbulesa e poshtme	Mbrojtje e tërheqshme me levë
Tabani	E rregullueshme në thellësi dhe kënd
Materialet e përputhshme	Druri, metalet me ngjyrë, plastikat, materialet e lehta ndërtimore
Përdorimi	Jo profesional

Pyetjet më të shpeshta - SAW 5266 SKIL

Si të ndërroni tehun e sharrës rrethore SAW 5266 ?

Shkëputeni sharrën, më pas përdorni çelësin gjashtëkëndor për të hequr bulonin e tehut duke mbajtur të shtypur butonin e bllokimit të boshtit. Hiqni bulonin, fllanxhën e jashtme, pastaj tehun. Montoni tehun e ri duke u siguruar që dhëmbët të jenë në drejtimin e shigjetës në mbulesë. Vendosni përsëri fllanxhën dhe shtrëngoni bulonin me 1/8 e rrotullimit pas bllokimit për të lejuar shkëputjen në rast mbingarkese.

Cili është diametri i tehut të pajtueshëm me SAW 5266 ?

Diametri i tehut duhet të jetë 170 mm minimal dhe maksimal, me vrimë boshti 16 mm. Përdorni vetëm tehe të përshtatshme, kurrë tehe prej çeliku të shpejtë (HSS) ose disqe bluarjeje.

Si të rregulloni thellësinë e prerjes ?

Lirojini tabanin, më pas ngrini ose ulni deri në thellësinë e dëshiruar (0 deri 55 mm) duke u ndihmuar nga treguesi në shkallën e graduar. Tehu nuk duhet të dalë më shumë se 3 mm nën pjesën për një prerje cilësore.

Si të rregulloni këndin e prerjes ?

Anojeni mjetin deri në këndin e dëshiruar (0° deri 45°) duke përdorur treguesin në shkallë. Për të verifikuar këndin, bëni një prerje testuese dhe përdorni një këndmatës. Nëse është e nevojshme rregullimi, lirojini butonin dhe rregulloni vidën e rregullimit.

A mund ta përdor sharrën për prerje zhytëse ?

Po. Rregulloni thellësinë e prerjes, anojeni mjetin përpara me shënjestrën të rreshtuar në vijën e prerjes, hapni mbulesën e poshtme me levë, më pas ndizni çelësin pak para se tehu të depërtojë. Ulini gradualisht pjesën e përparme të tabanit dhe lëshojeni levën sapo tehu të hyjë në pjesë. Asnjëherë mos e tërhiqni sharrën prapa.

Si të përdor udhëzuesin paralel ?

Montoni udhëzuesin paralel në çdo anë të tabanit. Lironi butonin, rregulloni gjerësinë e prerjes duke përdorur shkallën (duke marrë shënjestrën si referencë 0), më pas shtrëngoni butonin. Ai lejon prerje precize përgjatë një skaji.

Cilat masa sigurie duhet të marr ?

Vishni gjithmonë syze mbrojtëse dhe maskë kundër pluhurit. Mbajeni sharrën me dy duar, mos vendosni duart nën pjesën, dhe kontrolloni që mbrojtësi i poshtëm të funksionojë siç duhet para çdo përdorimi. Shkëputeni mjetin para çdo rregullimi.

Si të pastroj dhe mirëmbaj sharrën ?

Shkëputeni sharrën para pastrimit. Pastroni rregullisht hyrjet e ajrit të motorit dhe zonën rreth mbulesës së poshtme me ajër të kompresuar ose furçë. Pastroni tehun pas çdo përdorimi, veçanërisht nëse është grumbulluar rrëshirë. Lërini riparimet në një qendër të autorizuar SKIL.

A mund të përdoret sharra me një fshesë me korrent ?

Po, sharra është e pajisur me një lidhje thithjeje. Mund të lidhni një fshesë me korrent ose të përdorni qesen e pluhurit opsionale (referenca SKIL 2610387402) për të reduktuar pluhurin.

Çfarë të bëni në rast bllokimi të tehut ?

Lëshojeni menjëherë këmbëzën dhe mbajeni sharrën të palëvizshme në pjesë deri në ndalimin e plotë të tehut. Mos provoni të hiqni sharrën ndërsa është në punë. Identifikoni shkakun (teh i mpit, shtrëngim, etj.) dhe korrigjojeni para se të rindizni.

MANUAL I PËRDORUESIT SAW 5266 SKIL

Kjo pajisje eshte projektuar per prerje gjatësore dhe kryq né dru me prerje të drjta si dhe prerje këndore deri ne 45^ ;me lamat e përshtatshme të sharrës mund të priten edhe metale jo ferrore, materiale të lehta ndertimi dhe plastikië
Kjo vegel nuk ehte projektuar per perdorim profesonal
- Lexoni dhe ruani këte manual tē pērdorimit ②

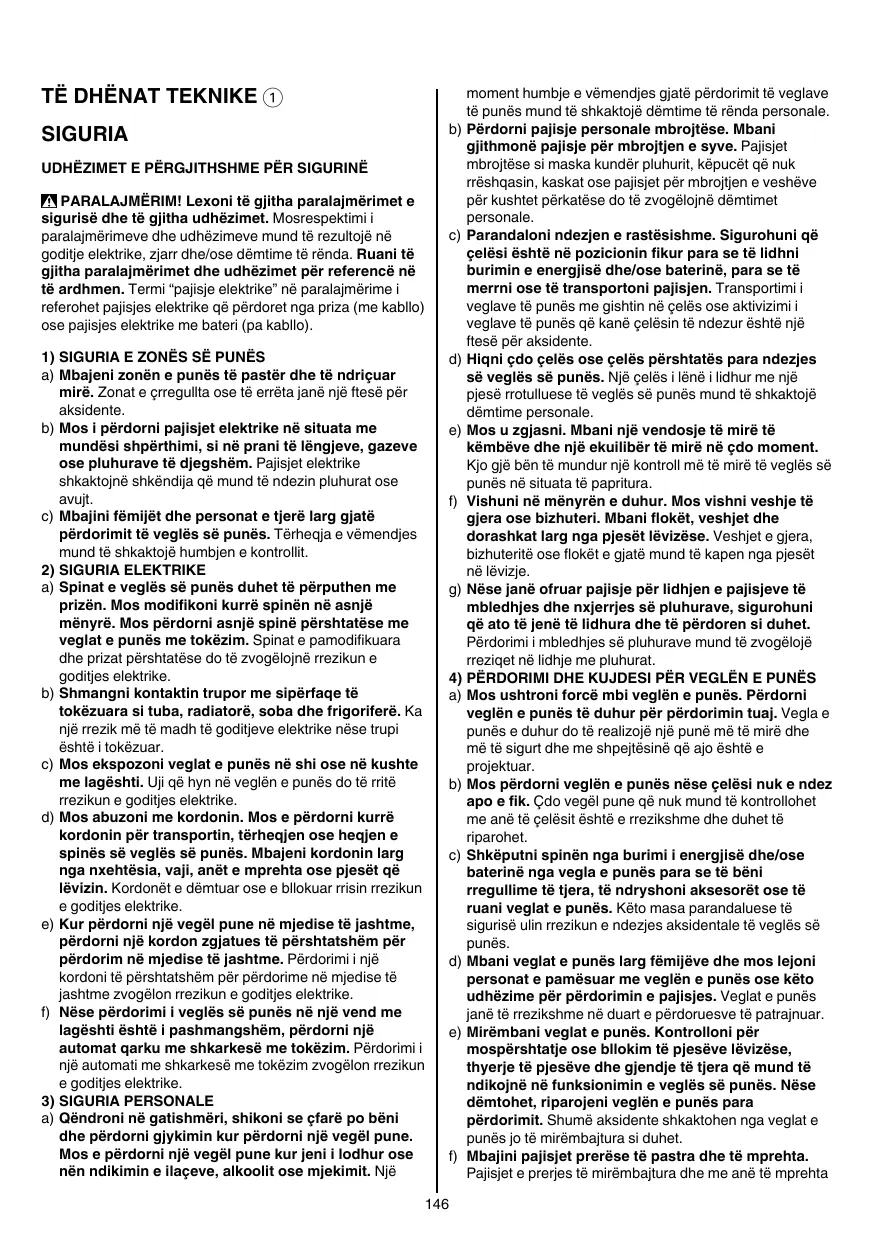

TÉ DHÉNAT TEKNIKE ①

SIGURIA

UDHEZIMET E PERGJITHSHME PER SIGURINE

A PARALAJMÈRIM! Lexoni tè gijtha paralajmérimet e sigurise dhe tè gijtha udhēzimet. Mosrespektimi i paralajmérimeve dhe udhēzimeve mund tè reultojé né goditje elektrike, zjarr dhe/ose děmtime tè renda. Ruani tè gijtha paralajmérimet dhe udhēzimet pēr reference nè tè ardhem. Termi “pajisje elektrike” nè paralajmérime i referohet pajisjes elektrike qè pédoret nga priza (me kablo) ose pajisjes elektrike me bateri (pa kablo).

1) SIGURIA E ZONÉS SÉ PUNÉS

a) Mbajeni zonēn e punēs tē pastēr dhe tē ndriçuar mirz. Zonat e crregullta ose tē errā tanejè ftesē per aksiidente.
b) Mos i pērdorni pajisjet elektrike ně situata me mundési shpērthimi, si né prani tě lěngjeve, gazeve ose pluhurave tě djegshém. Pajisjet elektrike shkaktojné shkendija qě mund tě ndezin pluhurat ose avujt.
c) Mbaijini femijet the personat e tjere larg gjate perdorimit te vegles se punes. Terehqja e vemendjes mund te shaktojte humbjen e kontrollit.

2) SIGURIA ELEKTRIKE

a) Spinat e veglès sé punés duhet tê pérputhen me prizén. Mos modifikoni kurré spinén né asnjē ményrè. Mos perdorni ASNJE spine pērshtatëse me veglat e punès me tokëzim. Spinat e pamodifikuara dhe prisat pērshtatëse do tê zvogëlojne rrezikun e goditjes elektrike.
b) Shmangni kontaktin trupor me sipēfaque tē tokēzua si tuba, radiatore, soba dhe frigoriferē. Ka njē rrezik mē tē madh tē goditjeve elektrike nēse trupi ᵠṣṭètē i tokēzuar.
c) Mos ekspozoni veglat e punës nè shi ose nè kushte me lagështi. Uji që hyn nè veglën e punës do tè rìtë rrezikun e goditës elektrike.
d) Mos abuzoni me kordonin. Mos e perdorni kurrekordonin per transportin, terehqen ose heajen e spines se vegles se punes. Mbaieni kordonin largnga nxehtesia, vaji, anet emprehta ose pjeset qelvizizin. Kordonet e demtuar ose e bllokuar rrisin rrezikun e goditjes elektrike.
e) Kur perdorni një vegel punë në mjdise të jashtme, perdorni një kordon zgatues të pershtatshem per perdorim në mjdise të jashtme. Perdorimi i një kordoni të pershtatshem per perdorime në mjdise të jashtme zvogelon rrezikun e goditjes elektrike.
f) Nëse përdorimi i veglës së punës në një vend me lagështi ᵓshte i pashmangshēm, përdorni një automat qarku me shkarkesë me tokëzim. Përdorimi i një automatni me shkarkesë me tokëzim zvogëlon rrezikun e goditjes elektrika.
a) Qendroni nè gatishmérì, shikoni se cfare po běni dhe perdornì glykimin kur perdornì njè vegél pune. Mos e perdornì njè vegél pune kur jeni i lodhur osè nén ndikimin è ilaceve, alkoolit os mjekimit. Njè

moment humbje e vemendjes gjaté perdorimit te veglave tē punēs mund tē shkaktojë děmtime tē renda personale.

b) P Erdorni pajisje personale mbrojtese. Mbani gijthmoné pajisje per mbrojtjen e syve. Pajisjet mbrojtese si maska kunder pluhurit, képucet qe nuk rreshqasin, kaskat ose pajisjet per mbrojtjen e veshève per kushet perkatese do te zvogelojn démtimet personale.

c) Parandaloni ndezjen e rastësishme. Sigurohuni që celësi ᵓshte né poziconin fikur para se të lidhni burimin e energjise dhe/ose baterine, para se të merrn'i ose tëstransportoni pajisjen. Transportimi i veglave të punës megishtin nè celës ose aktivizimi i veglave të punës që kanë celësin të ndezur ᵓshte një ftësse ër aksidente.

e) Mos u zgjasni. Mbani një vendosje të mire të këmbëve dhe një ekulilber të mire në cdo moment. Kjo gë bén të mundur një kontroll më të mire të veglès sè punës në situata të papritura.

f) Vishuni ně měnyrén e duhur. Mos vishni veshje tě gjera ose bizhuteri. Mbani flokét, veshjet dhe dorashkat larg nga pjeset levizëse. Veshjet e gjera, bizhuterite ose flokét e gjaté mund te kapen nga pjeset ne levizje.

g) Nese jané ofruar pajisje pér lidhjen e pajisjeve t é mbledhjes dhe nxjerrjes sé pluhurave, sigurohuni qe ato t jene t lidhura dhe t perdoren si duhet. Pērdorimi i mbledhjes sé pluhurave mund t zvogélojerereziget né lidhje me pluhurat.

4) PÉRDORIMI DHE KUJDESI PÉR VEGLEN E PUNÉS

a) Mos ushtroni forc e mbi veglen e punes. Perdorni veglen e punes t duhur per perdorimin tuaj. Vegla e punes e duhur do te realizojne nj e pune me t mirre dhe me t sigurt dhe me shpejtesine q ajo eshte projector.
b) Mos pērdorni veglén e punés nèse Çelësi nuk e ndez apo e fik. Cdo vegél pune qè nuk mund tê kontrolloh met ané tê Çelësit ᵓshté e rrezikshme dhe duhet tī riparohet.
c) Shkëputni spinen nga burimi i energjise dhe/ose baterinë nga vegla e punës para se të beni rregullime të tjera, të ndryshoni aksesorët ose të ruani veglat e punës. Këto masa parandaluese të sigurise ulin rezikun e ndezjes aksidentale të veglës sè punës.
d) Mbani veglat e punës larg fëmijëve dhe mos lejoni personat e pamësuar me veglën e punës ose keto udhézime per përdorimin e pajisjes. Veglat e punës janë t'rezikshme n'duart e përdoruesve tê patrajnua.
e) Mirembani veglat e punës. Kontrolloni per mospershtatje ose bllokim të pjesëve lëvizëse, thyerj te pjesëve dhe gjendje të tjera që mund të ndikojnë në funksonimin e veglës së punës. Nëse demtohet, riparojeni veglen e punës para përdorimit. Shumë aksiidente shkaktohen nga veglat e punës jo të mirembajtura si duhet.
f) Mbajini pajisjet prerëse të pastra dhe të mprehta.
Pajisjet e prerjes të mirëmbajtura dhe me anë të mprehta

kané mē pak mundési pēr t'u bllokuar dhe janē mē te lehta pēr t'u kontrolluar.

5) SHERBIMI

g) Pērdorni veglat e punës, aksesorét dhe puntot, etj. né pērputhje me keto udhézime, duke marre parasysh kushtet e punës dhe punëq do tě kryhet. Pērdorimi i veglave pēr pērdorime tě ndryshme nga ato tě pērcaktuara mund tě shkaktojë freziqe.
a) Sherbimi i vegles sé punés duhet t kryhet nga njé personi kualifikuar pér riparimet duke perdorur vetem pjes e nderrimi identike. Kjo gje do tse sigurojereuajtien e sigurise sveglave t peunés.

PARALAJMÖRIMET E SIGURISE PÉR SHARRAT RRETHORE

1) PROCEDURATE PRERJES

a) RREZIK: Mbajini duart larg nga zona e prerjes dhe lama. Mbni donen tjeter nè dorezen ndihmese ose n trupin e motorit. Nese tè dy duart mbajnesharrén, ato nuk mund tè priten nga lama.

b) Mos u zgjasni poshte materialit tepunés.Mbrojtësja nuk mund t'ju mbrojë nga lama poshte materialit tepunés.

c) Regulloni thellesine e prerjes sipas trashesise sé materialit t penus. Poshte materialit t penus duhet t duket me pak se njé dhemb i plote i lamés.

d) Mos e mbani kurre materialin e prerjes né duar osne né mes t'ékmève. Sigurojeni materialin e punés né njé platformé t'é qendrueshme. Éshte e réndésishme qé ta mbéshtesni materialin si duhet pér t'é minimizuar ekspozimin e trupit, bllokimin e lamès oshehmjen e kontrollit.

e) Mbajeni veglén e punës nga sipēfaqet e izoluara tê kapjes, kur kryeni një veprim ku pajisja e prerjes mund tê bjere nékontakt me tela tê fshehur osé kordonin e saj.Kontakti me një tel elektrik do tê bëjë që pjesét metalike tê ekspozuara tê veglës sūpunës tê perçcjellin energjinë elektrika dhe tê shkaktojne goditjen e operatorit.

f) Gjateprjes, perdornigjithmonne njtreuges paralel os nje tregues anesor t drejtke. Kjo gje permireson saktesin e prerjes dhe zvogelon mundesine e bllokimit te lamnes.

g) Pērdorni githmonē lama me madhésinē e duhr dhe formén (diamant dhe jo tō rumbullakëta) e vrimave tē boshtit rrotullues. Lamat qē nuk perputhen me pajisjen montuese tē sharrès do tē punojné né ményrè josimetrike me qendrén, duke shkaktuar humbjé tē kontrollit.

h) Mos Pérdorni kurre rende ole bulona t démtuar ose t peasakte t lamés. Rondelet dhe buloni i lamés jané projektuar posacérisht pér sharrén tuaj, pér rendiment optimal dhe siguri né pérdorim.

2) SHKAQET E GODITJES SE KTHIMIT DHE PARALAJMERIMET PERKATSE

• Goditja e kthimit eshtné njé reagim i papritur i njé lame tě shtrēnguár, tě bllokuar ose jo tě ekuilbruar tě sharrés, qě shkakton njé sharré tě pakontrollar qě tě ngiḥret dhe tě dalě nga materiali i punés né drejtím te operatorit;
  Kur lama eshte e shtrenguar ose e blokuar fort nga gjeresia e prerjes, lama ndalon dhe reagimi i motorit e drejon njesine me shpejesi ne drejtim teteoroperatori

3) FUNKSIONI MBROJTÉSES SÉ POSHTME

• Nëse lama ngatérrohet ose ùshtë e paekuilibruar né prerjen pērkātëse, dhembét né anen e pasme tě lamës mund të ngulen né sīperfaqen e sīpērme të drurit duke bèrè që lama të dalë nga gjérësia e prerjes dhe të kērcjeñé nè drejtim të operatorit
• Goditja e kthimit ἔshte ζητιλίνις τένερδος ἔτερερεύσους ἔτερερεύσους ἔτερερεύσους ἔτερερεύσους ἔτερερεύσους ἔτερερεύσους ἔτερερεύσους ἔτερερεύσους ἔτερεθεύσους ἔτερεθεύσους ἔτερεθεύσους ἔτερεθεύσους ἔτερεθεύσους ἔτερεθεύσους ἔτερεθεύσους ἔτερεθεύσους ἔ
  a) Shtréngojeni fort me t dy duart mbi sharre dhe pozicononi krahét pér t Péballuar forcat e goditjes sé kthimit. Pozicononi trupin tuaj né njérén ané t lamés, por jo né njé vijème lamén. Goditja e kthimit mund t béje q é sharra t kércejé prapa por forcat e goditjes sé kthimit mund t kontrollohen nga operatori nexe merren masat paraprake t deduhara.
  b) Kur lama ehtte blokuar ose kur nderprisni prerjen per nje arsye, leshoni celsin dhe mbajeni sharren pa levizur brenda materialit deri sa lama te ndalojie plotsisht. Mos u perpiqni kurre qe te hiqni sharren nga materiali ose t terhqi ni sharren prapa kur lama ehtte ne levizje pasi mund te sjelle njedgitje t kthimit. Kontrolloni dhe kryeni veprine korriguese per t eliminar shkakun e bllokmit te lames. Shmangni prerjen e gozhdeve ose t vidave.
  c) Kur rifilloni punen me sharrre nje material, vendosni lamén e sharrès né gender t gjerésise sé prerjes dhe kontrolloni qe dhembet e sharrés t é mos jene aktiv né material. Nese lama e sharrès eshté e bllokuar, ajo mund t dalé ose t kthehet prapa nga materiali kur rifilloni punen me sharrén.
  d) Mbështesni panelet e medha pér tê minimizuar rrezikun e shtrengimit ose goditjes sé kthimit tê lamës. Panelet e medha kané tendencen tê epen nèpeshén et titre. Mbështetëset duhet tê vendosen poshte panelit né tê dy krahēt né afãrsi tê vijës se prerjes pranë anës SSE panelit.
  e) Mos pērdorni lama jo tē mprehta ose tē dēmtuara. Lamat jo tē mprehta ose tē vendosura jo mi're krijojne njé gjerési tē ngushtē tē prerjes dhe shaktojne fērkim tē tepēt, blokim tē lamas dhe godité tē kthimit.
  f) Levat blokuese rregulluese tje pjerresisdhe thellessise s lames duhet te jene tshrenguara dhe tse sigurta para kryerjes se prerjes. Nese rregullimi i lames leviz gjate prerjes, a mund te shkaktoje blokim ose goditje tkehimit.
  g) Kini shume kujdes kur sharroni nere mure ekzistuese osze zona te tjera te panjohura. Lama e futur mund te prese objekte qe mund te shkaktojne goditje t kthimit.
  a) Kontrolloni mbrojtësen e poshtme pēr mbyllje tē pērshtatshme para cdo pērdorimi. Mos e pērdorni sharrén nése mbrojtësja e poshtme nuk likviz lirisht dhe nuk myblylet menjēheré. Mos e shtrëngoni apo lidhni asnjēheré mbrojtësen e poshtme né pozicionin e hapur. Nèse sharra bie aksidentalisht, mbrojtësja e poshtme mund tē pērkulet. Hiqni spinen,ngrini mbrojtësen e poshtme me dorezén e tērheaques dhe sigurohuni qē leviz lirish the nuk prek me lamēn ose pjesë tījera, nē tē giitha këndet dhe thellësitë e prerjes.
  b) Kontrolloni funkionsimin e sustes se mbrojtese s poshtme. Nese mbrojtjas dhe susta nuk

funksionojne si duhet, ato duhet t riparohen para perdorimit. Mbrojtësja e poshtme mund t punojé ngadalë per shkak t pjesëve t demtuara, depositavngjitese os grumbullimit te copereave.

c) Mbrojtësja e poshtme duhet tê tērhiqet ně menyre manuale vetem per prerje tê veçanta si prerje me zhytje dhe prerje tê kombinuara. Ngrini mbrojtësen e poshtme me ané tê dorezës tērheqjes dhe kur lama tê hyjë nè material, mbrojtësja e poshtme duhet tê leshohet. Per tê gijtha sharrimet e tjera, mbrojtësja e poshtme duhet tê funkionsojë automatiskisht.
d) Shikoni gijthmonë që mbrojtësja e poshtme tëmbulojë lamën para vendosjes sè sharrës mbi tryeze ose dysheme. Lama e pambrojtur në levizje do të bëjë që sharra të ecë prapa duke prerë cdo gë në ruggen e saj. Kini parasysh kohon që i duhet lamës për të ndaluar pasi leshohet celësi.

PARALAJMÖRIMET SHTESÉ PÉR SIGURINE

TE PERGJITHSHME

Kjo pajisje nuk duhet tpepdoret nga personat nen moshen 16 vjc
Kjo vegel nuk eshte e pershtatshme prer prerje nä lageshti
- Shkêputni gjithmoné spinen nga burimi i energjise para kryerjes sé rregullimese ose ndryshimeve t éaksesorëve
- Mos e pērdōnni kurre veglen kur kordoni ᵓshte i děmtuar; zēvendèsojeni nga një person i kualifikuar
- Mos punoni me materiale që pērmbjnë asbest (asbesti konsiderohet kancerogjen)
- Pluhurat nga materialet si boa me plumb, disa lloje drurēsh, mineralesh dhe metalesh mund tè jeniţe démshme (kontakti ose thithja e pluharve mund tè shkaktojë reagime alergjike dhe/ose sémundje respiratore per pērdoruein ose personat pērreth); mbani një maskë per pluharut dhe punoni mnjë pajisje per heqjen e pluharve kur mund tè lidhet
- Disa lloje pluhurash skanse klasifkuar si kancerogene (si pluhuri i listd thee i ahut) veganerisht n derthurje me lendet shtes per kondacionim er druit; mbani njemaské per pluhurat dhe punoni me nje pajisje pér heqjen e pluhurave kur mund te lidhet
- Respekttoni körkesat kombétare nè lidhje me pluhurat per materialet me tè cilat déshironi tè punoni
- Pērdorni větěm njě bango tě sharrés me njě Çelés qè parandalon rindezjen e motorit pas ndérperjes sè voltazhit
- Pērdorni vetem një bango të sharrës me një tregues të gjérësisë sé prerjes

AKSESORET

• SKIL mund te garantojë funksonimin pa probleme te veglës vetem kur pērdoren aksesorët originalë
• Pédorni větěm aksesore m ješhejtési tě lejuar qē pershtatet tě pakṭen m shejtésiné m tě larté pa ngarkesé tě pajisjes
• Pērdornī vetēm thikat e sharrës me njè diameter minimal prej 170 mm, njè diameter maksimal prej 170 mm dhe njè vrimé aksi prej 16 mm
• Mos pērdorni kurre lama tē sharrés tē bēra me Çelik tē shpejī (HSS)
• Mos pērdorni kurre disqe mprehēs/prères me kětē vegél

PABA PEBDORIMIT

• Kontrolli githmoné qé voltazhi i energjisé tèjeta i njëtë si voltazhi qé tregohet n è etiketen e veglës (veglat me klasfikimin 230 V ose 240 V mund të lidhen po ashtu me një burim 220 V)
• Shmangni démtimet qé mund té shkaktohen nga vidat, gozhdet dhe elementet e tjera né materialin e punés; hiŋn ato para se té filloni punen
• Hiqni tē gtiha pengesat mbi si dhe poshtë nè rugén e prerjes para se tê filloni prerjen
• Siguroni materialin e punes (njē materiali i shtrénguar me njē pajisje shtrëngimi ose morsé mbahet ně menyrrème tè sugirst se ma se doré)
• Pördorni detektoré pörkatés Pér tí gjetur linjat e fshehura tê sherbimit ose Telefononi kompanine lokale tê sherbimeve pér ndihm (kontakti me linjat elektrike mung tê shkaktojë zjarr ose godité elektrike;DEMimi i një linje gazi mung tê shkaktojë në shpērthim; shpimi i një tubi uji do tê shkaktojëDEMtim të pronës ose një goditëelektrike)
• Pördorni kordoné tē pahapur dhe tē sigurt per zgjatime, me njē kapacitet 16 amper

GJATE PERDORIMIT

Niveli zhurmës gatë punës mund të kalojë 85 dB(A); mbani mbrojtëse per veshet
- Mos e pērdorni kurre pajisjen pa sistemin original mbrojtës
- Mos u pērpīqni tē prisni materiale shumë të vogla
- Mos punoni me veglen mbi kokén tuaj
- Né rast bllokimi ose defekti elektrik ose mekanik, fikeni menjehere veglen dhe hiqni spinen
- Nese kordoni dēmtohet ose pritet gjatē punës, mos prekni kordonin por hiqni menjehere spinen

PAS PÉRDORIMIT

• Kur ta largoni pajisjen, fiken motorin dhe sigurohuni që të gjitha pjesët levizëse të këne ndluar plotësisht
• Pas fikjes SSE sharrës rrethore, mos e ndaloni kurre rrotullimin e lamës SSE sharrës duke ushtruar njé force anësøre

PERDORIMI

Montimi i lamës sè sharrës ③

! hiqni spinen
- merrni celesin heksagonal A nga vendi imbajtjes B
- shtypni butonin e bllokimit te boshtit rotullues C dhe mbajeni kur te hiqni bulonin e lamës D meçelësin heksagonal

! shtypni butonin e bllokimit te boshit rrotullues C vetem kur vegla te jeg e palevizishme

• leshoni butonin e bllokimit te boshtir rotullues C
• higni filanxhen E
• hapni mbrojtësen e poshtme F me levén G dhe mbajeni ndersa montoni lamën e sharrës me dhembëzat di shigjetën e printuar mi lamë në të njëtin drejtim s hi shigita né mbrojtësen e sipérme
• leshoni mbrojtësen e poshtme F
• montoni filanxhen E
  ! sigurohuni qé sipéfaqet shtrènguese H tê flanxhave jané plotésit te pastra dhe jané pébalè lamès
• shtypni butonin e bllokimit tē boshtit rrotullues C dhe mbajeni ndersa shträngoni bulonin e lamēs me Çelésin

heksagonal 1/8 rrotullim pas shtrengimit me doré (siguron rrshqitjen e lamés sé sharrës kur ndesh rezistencé tê madde duke zvogeluar mbingarkesén e motirat dhe goditjen e kthimit tê sharrës)

• leshoni butonin e bllokimit tē boshtit rrotullues C

• Rregullimi i thellésise sè prerjes (0-55 mm) ④

• pé një prerje me cilësi optimale, lama e sharrës nuk duhet zgjatemet shumë se 3 mm posht materialit tê punës

• lironi celesin J
  -ngrini/ulni kembezen K deri sa te caktohet thellesia e dedhiruar e prerjes ne shkalle me ane te treguesit L

• shtréngoni celesin J

• Rregullimi i kendlit tprerjes (0 - 45^) ⑤

• lironi celesin M

• anoni veglen deri sa té caktohet kendi i déshiruar i prerjes né shkallème ané tè treguesit N
• shträngoni celesin M

! pé prerje tê pjerrêta, thelésia e prerjes nuk perputhet me vleren ne shkallen e thellésise sé prerjes

• Kontrolli i kendl'te prerjes 90^ ⑤

• rregulloni dhe shtrengoni kembzén Kne maksimumin e thellésise sé prerjes ④

• rregulloni dhe shtrengoni kendl e prejes n° 0^
• kontrolloni pér një kënd 90° midis lamës dhe fundit të këmbëzes me një katror

• nèse ka nevojë pér rregullime, lironi Çelësin M dhe pērdorni vidén pērshtatëse P si né ilustrim

• Streha erregullueshme e linjës sè sharrës Q ⑥a

• pé drejtimin e veglés né vijén e déshiruar tê prerjes tê shenuar né materialin e punës

• pēr njè prerjè tè drejè 0° osè tè pjérèt 45° pērdorni vijèn e treguesit pērkatès

! pjes a gjer e kembezes duhet te qendrojne pjesen embshtetur t materialit

• mund te regulohet qé tju lejoje té zgjidhni nésemateriaieletmbetjeho do t jené ne anen e brandshmeose té jashtme thikés 6)b
  ! gjerësia e prerjes percaktohet nga gjerësia e dhembezave t lamës dhe jo nga gjerësia e trupit t lamës

• lidhni fshesen me korrent ne pjesen e zgjatimit R ⑦
  ! mos lejoni kurre qé tubi i fshesés me korent tederhjë né mbrojtësen e poshtme ose gjatëveprimit të prerjes
• ju mund tê pērdoni edhe njè qese pēr pluhurat (aksesori 2610387402 nga SKIL)

Funksonimi i vegles ⑦

• lidhni spinen me burimin e energjise
  mbajeni githmoné fort dorezén S me njè dorè dhe dorezén T me dorén tjeter
• vendoseni veglen me pjesen e perparme tkembezes rrafsh me materialin e punes

! sigurohuni qè dhēmbēzat e sharrès tè mos jène kontakt me materialin e punès
- ndizni veglén duke shtypur né fillim Çelésin V (= Çelésin e sigurisequee nuk mund tē bllokehot) dhe mè pas terhigni Çelésin e aktivizimit W

! vegla duhet te arrijë shpejtësine e plotë para te lama te hyjë ne materialin e punës
- mbrojtësja e poshtme F hapet automatikisht kur lama e sharrës hyn né materialin e punës (happi mbrojtësen e poshtme nè mënyrë manuule duode pērdoru levén G vetëm per prerje të vecanta si prerje me zhytjie)
! mos e sforconi pajisjen (ushtroni trysni tlehtdhe nē vazhdim per te shmongur mbinxehjen e majave tethikave dhe, nē rast te prerjes se plastikës, shkrirjen e materialit plastik)
! gjatē punës, mbajeni githmone veglén nezonēn(at) e dorezës me ngjyre gri
- pasi tê perfundoni prerjen, fikeni veglen duke leshuar celésin W
! sigurohuni që lama të ketë ndaaluar plotësisht para se ta hiqni veglën nga materiali i punës

KESHILLE PER PERDORIMIN

• Kur te pördorni shufrén e drejtimit (aksesori 2610Z04064 nga SKIL) né kombinim me përshtatësin, theësia e prerjes do te ulet me 14 mm per prerjet 90^ si dhe per ato 45^
• Vendoseni githmone poshte anen mte tme t materialit per te siguruar krijimin minimal t ashklave
• Pērdornīvatēm lama tē mprehta si dhe tē llojt tē duhur (8) - cīlesia e prerjes rritē sipas numrīt tē dhembēzave - lamat me maior karbidi qendrojnē tē mprehta deri 30 here m shumē se sa lamat e zakonshme

Treguesi parallel Y ⑨

• pér kryerjen e prerjeve të sakta pērgjatë anës sè materialit

• mund te futet ne secilen nga anet e kembës Rregulimi i treguesit paralel

• lironi celesin Z

• rregulloni gjereisene e deshiruar te prerjes duke perdorur shkallen e treguesit paralel (perdorni masken e vije s se harrres Q si 0-reference)

• shtrengoni cellesin Z

• Prerja me zhytje 10

• caktoni thelesine e deshiruar te prerjes

• anoni veglen pépara me masken e vijës sé sharrës Q tê pershtatur me vijën e dëshiruar te prerjes shenuar mbi material
• hapni mbrojtësen e poshtme F me levën G
  menjehere para se lama tefutetne material, ndzni veglen dhe ulni gradualisht pjesen e poshtme prapa te vegles duke perdorur fundin e kembezes si piken menteshé
• levizni veglen gradualisht poshte si dhe perpara
• sapo lama tê futet né material, leshoni levén G

! mos e térhiqni kurre veglen prapa

• Prerja e paneleve tě medhenj ⑪

• mbështeteni panelin afér prerjes mbi dysheme, tavoline ose bango
  ! caktoni thellesine er prerjes nè ményre q è tè prisni panelin por jo pjesen mbéshtetëse

• ně rst se treguesi parallel nuk e lejon gjerësinë e dëshiruar të prerjes, shtrëngoni ose kapni me gozhëne material një cope të drejë druri s tregues dhe pédorni anën e djathtë të këmbëzës mbështetur në këtë tregues

MIREEMBAJTJA/SHERBIMI

Kjo vegel nuk éshte e projektuar pör perdorim profesional
- Mbajeni gijthmoné veglen dhe kordonin t pastér (veçanérisht t carat e ajrosjes)

! shkëputni spinen para pastrimit

• Mbajeni githmoné zonén rreth mbrojtëses sé poshtme F
  ③ tê pastér (hiqui pluhurin dhe ashklat duke i fryrè me ajér tê ngjeshur osé me njê furçè)
  Pastroni lamén e sharrës menjehere pas pērdorimit (veçanérisht nga ngjtësi me pērziere apo i thjeshtë)
• Nëse pajisja ka defekt pavarësisht kujdesit nè prodhim dhe procedurat e provave, riparimi duhet tě kryhet nga një qender e sherbimit pas shitjes per veglat e punës tě SKIL
• dergoni veglen tcmontuar se bashku me vertetimin e brieres te shtesi osse t gendra me efert e sherbimit e SKIL (adresat si dhe diagrami i sherbimit i vegles jané tpe paraqitura ne www.skil.com)

MJEDISI

- Mos i hidhni veglat elektrike, aksesoret dhe paketimin便秘ku me materialet e mbeturinave familjare (vetem per vendet e BE-se)

• nè respektim tè Direktivës evropiane 2012/19/EC pèr pajisjet elektrike dhe elektronike si mbetje dhe zbatimin e saj né perputhje me ligjet kombëtare, pajisjet elektrike qè kanë arritur né fund tè jetëgjatësisë sè tyre duhet tè mblidhen të ndara të kthehen né njè objekt riciklimi né perputhje me mjedisin.
• symboli (2) do t'ju kujtoje pēr kětē gjē kur tē joté nevoja pēr t'i hedur

DEKLARATAE KONFORMITETIT C

• Ne deklarojmeme përgjegjesinëtone të vetme se ky produkt i përhskruar ne "Të dheat teknike" éshté né pëputhje me standardet os documentet e standardizimit si me poshte: EN 60745, EN 61000, EN 55014 né përputhje me dispositat e direktivave 2004/108/EC, 2006/42/EC, 2011/65/EU
  Dosja teknike nè: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, Holandé
