SAW 5266 - Ketassaag SKIL - Tasuta kasutusjuhend

Toote tüüp	Ketassaag
Mark	SKIL
Mudel	SAW 5266
Lae läbimõõt	170 mm (min ja max)
Spindli ava	16 mm
Reguleeritav lõikesügavus	0 kuni 55 mm
Reguleeritav lõikenurk	0° kuni 45°
Võrgupinge	230 V ~ 50 Hz
Helirõhutase	97 dB(A)
Helivõimsustase	108 dB(A)
Vibratsioon (puidu lõikamine)	2,6 m/s²
Vibratsioon (metalli lõikamine)	2,2 m/s²
Ohutuslüliti	Jah (nupp V)
Võlli lukustus	Jah (nupp C)
Paralleeljuhik kaasas	Jah
Imemise ühendus	Jah (tolmukott valikuline)
Alumine kate	Sissetõmmatav kaitse hoovaga
Tald	Reguleeritav sügavus ja nurk
Sobivad materjalid	Puit, värvilised metallid, plastid, kerged ehitusmaterjalid
Kasutus	Mitteprofessionaalne

Korduma kippuvad küsimused - SAW 5266 SKIL

Kuidas vahetada SAW 5266 lõikeketast?

Eemaldage saag vooluvõrgust, seejärel kasutage kuuskantvõtit, et keerata lahti lõikeketta polt, hoides samal ajal võlli lukustusnuppu all. Eemaldage polt, välimine äärik ja seejärel lõikeketas. Paigaldage uus lõikeketas, veendudes, et hambad on suunatud kesta noole suunas. Asetage äärik tagasi ja pingutage polti pärast lukustamist 1/8 pööret, et võimaldada ülekoormuse korral lahtipöördumist.

Milline lõikeketta läbimõõt sobib SAW 5266-le?

Lõikeketta läbimõõt peab olema minimaalselt ja maksimaalselt 170 mm, spindli avaga 16 mm. Kasutage ainult sobivaid kettaid, mitte kunagi kiirlõiketerasest (HSS) kettaid ega lihvkettaid.

Kuidas reguleerida lõikesügavust?

Lõdvendage talda, seejärel tõstke või langetage see soovitud sügavusele (0 kuni 55 mm), kasutades gradueeritud skaala indikaatorit. Lõikeketas ei tohiks välja ulatuda rohkem kui 3 mm tooriku alt, et tagada kvaliteetne lõige.

Kuidas reguleerida lõikenurka?

Kallutage tööriista soovitud nurgani (0° kuni 45°), kasutades skaala indikaatorit. Nurga kontrollimiseks tehke proovilõige ja kasutage nurklauda. Kui reguleerimine on vajalik, lõdvendage nuppu ja reguleerige reguleerimiskruvi.

Kas ma saan saagi kasutada sukellõigeteks?

Jah. Seadistage lõikesügavus, kallutage tööriist ettepoole, nii et sihik on joondatud lõikejoonega, avage alumine kate hoovaga ja lülitage sisse vahetult enne kui ketas tungib. Langetage järk-järgult talla esiosa ja vabastage hoob kohe, kui ketas siseneb toorikusse. Ärge kunagi tõmmake saagi tagasi.

Kuidas kasutada paralleeljuhikut?

Paigaldage paralleeljuhik talla mis tahes küljele. Lõdvendage nupp, reguleerige lõikelaiust skaala abil (võttes sihiku nullpunktiks), seejärel pingutage nupp. See võimaldab täpseid lõikeid mööda serva.

Milliseid ohutusmeetmeid peaksin võtma?

Kandke alati kaitseprille ja tolmumaski. Hoidke saagi kahe käega, ärge asetage käsi tooriku alla ja kontrollige enne iga kasutamist, et alumine kaitse töötab korralikult. Enne reguleerimist eemaldage tööriist vooluvõrgust.

Kuidas puhastada ja hooldada saagi?

Enne puhastamist eemaldage saag vooluvõrgust. Puhastage regulaarselt mootori ventilatsiooniavasid ja alumise kesta ümbrust suruõhu või harjaga. Puhastage lõikeketas pärast iga kasutamist, eriti kui vaiku on kogunenud. Usaldage remont SKIL-i volitatud teeninduskeskusesse.

Kas saagi saab kasutada tolmuimejaga?

Jah, saag on varustatud imemise ühendusega. Saate ühendada tolmuimeja või kasutada valikulist tolmukotti (SKIL 2610387402) tolmu vähendamiseks.

Mida teha kui lõikeketas kinni kiilub?

Vabastage kohe päästik ja hoidke saagi toorikus paigal, kuni ketas on täielikult seiskunud. Ärge proovige saagi töötamise ajal eemaldada. Tehke kindlaks põhjus (nüri ketas, kinnikiilumine jne) ja parandage see enne uuesti käivitamist.

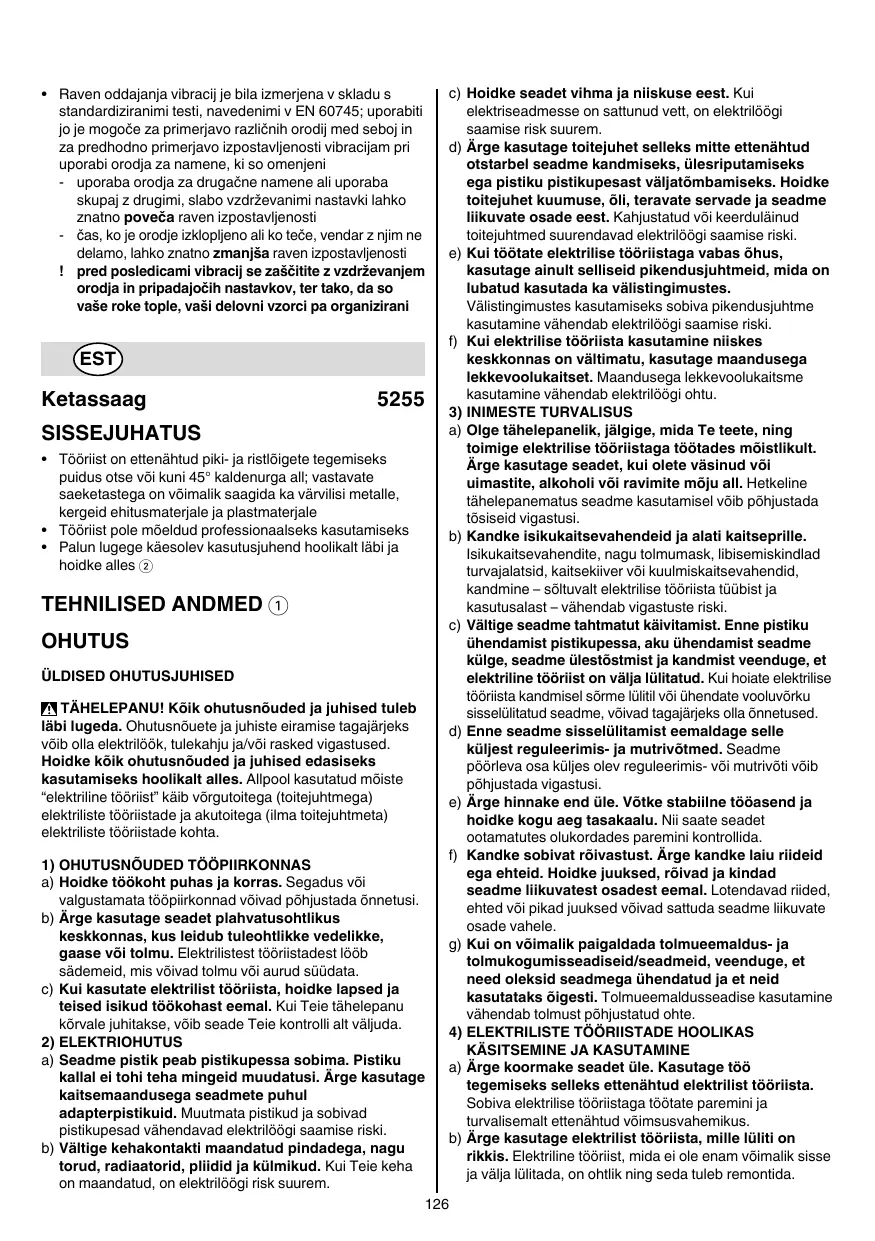

KASUTUSJUHEND SAW 5266 SKIL

• tahta keserken 2,6 m/s²

*metalleri keserken 2,2 m/s²

Töörist on ettenähtud piki- ja ristlögete tegemiseks pusidus ose vōi kuni 45^ kaldenurga all; vastavate saketastega on voimalik saagida ka varvilisi metallere, kergeid ehitusmaterjale ja plastmaterjale
- Töörist pole moeldud professionaalseks kasutamiseks
Palun lugege käesolev kasutusjuhend hoolikalt labi ja hoidke alles ②

TEHNILISED ANDMED ①

OHUTUS

TÄHELEPANU! Kök ohutusnõuded ja juhised tuleb
läbi lugeda. Ohutusnõuete ja juhiste eiramine tagajärjeks
võib olla elektrilöök, talekahju ja/voi rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks
kasutamiseks hoolikaltes. Allpool kasutatud moiste
"elektriline tõöristä käib vorgutoitega (toitejuhtmega)
elektriliste tõöristade ja akutoitega (ilma toitejuhtmeta)
elektriliste tõöristade kohta.

1) OHUTUSNOUDED TÖÖPIIRKONNAS

a) Hoidke tokoht puhas ja korras. Segadus voi valgustamata too piirkonnad voivad pohjustada onnetusi.
b) Arge kasutage seadet plahvatushtlikus keskkonnas, kus leidub tuletohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistastedloob sademeid,mis vovadtolmu voi aurud suudata.
c) Kui kasutate elektrilist tõörista, hoidke lapsed ja teised isikud tõkohast eemal. Kui Teie tâhelepanu kórvale juhitakse, võb seade Teie kontrolli alt valjuda.

2) ELEKTRIOHUTUS

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektrilögi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagutorud, radiaatorid, pliid ja külmikud. Kui Teie keha on maandatud, on elektrilögi risk suurem.

c) Holdke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilogi saamise risk suumre.
d) Arge kasutage toitejuhet selleks mitte ettenahtud ostarbel seadme kandmisesk, ulesriputamiseks ega pistiku pistikupesast valjatombamiseks. Hoidke toitejuhet kuumuse, oli, teravate servade ja seadme liikuvate osade eust. Kahjustatud voi keerdulainud toitejuhtmed surendavad elektrilooqi saamise riski.
e) Kui tõötle elektrilise tõörilistage vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada k vaëlistingimustes.

Välistingumtes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektrilögi saamise riski.

f) Kui elektrilise törlista kasutamine niiskes keskkonnas on valtimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaisme kasutamine vahendab elektrilögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tahelepanelik, jälgige, mida Te teete, ning toimige elektrilise tõrriistaga tõtades mõistlikult. Arge kasutage seadet, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pöhjustada tõsiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver voi kuimiskaitsevahendid, kandmine -soltuvalt elektrilise tooriista tüübist ja kasutusalast -vahendab vigastuste riski.
c) Vättige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa,aku ühendamist seadme kulge, seadme ülestostmist ja kandmist veenduge, ete elektriline tooriist on vaIj lulitad. Kui hoite elektrilise toiriesta kandmisel sörme lultil vovi ühendate vooluvörku sisselulitatud seadme,vovad tagajäreks olla onnetused.
d) Enne seadme sisselulitamist eemaldage selle kuljest reguleerimis- ja mutrivotmed. Seadme po'relva osa kuljes olev reguleerimis- voi mutrivoti voib pohjustada vigastusi.
e) Arge hinnake end üle. Vötké stabilne tõosend ja holdke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed, roivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted voi pikad juuksed voivad sattuda seadme liikuvate osade vahele.
g) Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega uhendatud ja et neid kasutataxi digesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud ohte.
4) ELEKTRILISTE TÖRIISTADE HOOLIKAS KASIITSEMINE JA KASUTAMINE
a) Ärge koormake seadet üle. Kasutage tö tegemiseks selleks ettenahtud elektrilist toörista. Sobiva elektrilise toöristaga toöstate paremini ja turvalisemalt ettenahtud voimsusvahemikus.
b) Arge kasutage elektrilist tõrriista, mille luli t on rikkis. Elektriline tõrrist, mida ei ole enam voimalik sisse ja valja lulitada, on ohtlik ning seda tuleb remontida.

5) TEENINDUS

c) Tömmake pistik pistikupesast valja ja/vo i eemaldage seadmest aktu enne seadme reguleermist, tarvikute vahetamist ja seadme arapanekut. See ettevaatsabinouvaldbseadme tahtmatut kävitamist.
d) Kasutusvalisel ajal hoidke elektrilisi tooristu lastele kattesaamatult. Arge laske seadet kasutada isikutel,kesedaei tunne voi pole siintoodud juhiseid lugenduk. Kogenematute kasutajate kaes kujutavad elektrilised tooristad ohtu.
e) Hoolitsege seadme eest. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralilkult je ei kiildu kinni, ning ega mōned osad ei ole katki vōi sel māaral kahjustudat, et voíksid mōjutada seadme tōkindlust. Laske kahjustudat osad enne seadme kasutamist parandada. Paljuge önnetuste pöhjuseks on halvasti hooldatud elektrilüde tōörìstad.
f) Hoidke lōiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lōikeservadega lōiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt silntoodud juhistele. Arvestage seejuures totingimuste ja teostatava to iseloomuga. Elektriliste tooriistade kasutamine mitte ettenahtud ostarbel voib pohjustada ohtlikke olukordi.
a) Laske seadet parandada ainult kvalitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme pusimise turvalisena.

OHUTUSNOUDED KETASSAAGIDE KASUTAMISEL

1) SAAGIMINE

a) ETTEVAATUST: Arge viige omakasi saagimispirkonda ja saeketta lahedusse. Hoidke teise kaega lisakäepidemest voi mootorikorpusest. Kui hoiate saagi molema kaega, ei saa saeketas Teie kasi vigastada.
b) Arge viige katt toriku alla. Toriku all ei saa kettakaitse Teid saaketta eest kaitsta.
c) Kohandage liokesugavus tooriku paksusega. Tooriku all peaks olema saeketast naha vahem kui tāishamba ulatuses.
d) Arge hoidke saetavat toorikut kunagi kaes ega polve peal. Kinnitage toorik stabilise alusele. Tooriku kinnitamine on olunite, et via kehaga kokkupuute, saeketta kinnikiidumise je seadme üle kontrolli kaotuse oht miiminumini.
e) Kui esineb oht, et seade voib tabada varjatud elektrijuhtmeid voi omaanda toitejuhet, tohib seadet hoida uksnes isoleeritud kapedimentest. Kontakt pinge all oleva juhtmega pingestab ka seadme metalldetailedid ja pohjustab elektrilooqi.
f) Pikisaagimisel kasutage alati paralleeljuhikut voi juhtlauda. See surendab lõike taspust ja vähendab saeketta kinnikiidumise ohtu.
g) Kasutage alati oige suuruse ja siseava labimoduga saekettaid (nt taekujulisi voi umaraid). Saekettad, mis saega ei sobi, poorleved ebauhtlaselt ja pohjustavad kontrrolli kaotuse seadme üle.
h) Arge kunagi kasutage kahjustatud vōi mittesobivaid saeketta seibe vōi polte. Saeketta seibid ja poldid on konstrueritud spetsialset Teie sae jaoks, tagamaks optimaalset jūdlust ja tōohutust.

2) TAGASILÖÖK - PÖHJUSED JA ASJAOMASED OHUTUSNÖUDED

• Tagasilök on sae ootamatu vastureaktsoon, mis tekib, kui saeketas on kinnikiilundun, köverdun od voi selli likumine on takistatud ning mille tagajärjel tõuseb saag kontrollmatult toöedaldavast detailist valja ja "huppab" ses kasutaja poole
  Kui sulgu vlo iokjalg saeketta kinni kilub voi selle likumist takstab, aeglustub saeketta poorlemine ja motoori vastumoju tulemusel liigub saag kiiresti kasutaja poole
  Kui saeketas liokamisel vaandub voi koverdub, vivad saeketta tagumised hambad takerduda puidu pealmisse kihti, mille tagajarl telub saeketas loikejalest valja ja "huppab" tagasi sae kasutaja poole
• Tagasilöök on tõörista vãrkasutamise ja/vöi valede tõvötete vöi -tingimuste tagajärg ning seda saab vältna, vöttes tarvitusele sobivad ettevaatusabinoud, mis on toodud allpool

3) ALUMISE KETTAKAITSME FUNKTSIOON

a) Hoidke saagi tugevalt molema kega ja asetage käed selliselt, et suudaksite seista vastu tagasilögiga kaasnevatele jōududele. Seiske nii, et Teie keha oleks saektast parental voi vasakul, kuid mitte Sellega ühel joonel. Tagasilögi mojul viob saag "hupata" tagasi, kuid kasutajol on voimalik tagasilögiga kaasnevoid joude kontrollida, vottes tarvitusele sobivad ettevaatusabinoud.
b) Saeketta kinnikiildumisel voi Ioke katkestamisel mingil pohjusel vabastage luliti ja hoidke saagi liikumatult materjali sees, kuni saeketas taelikult seiskub. Arge kunagi puudke eemaldada saagi toedeldavast materjalist voi tommata saagi tagasi, kui saeketas poorleb voib toimuda tagasilok. Uurige olukorda ja voite tarvitusele meetmed, et korvaldada saeketta kinnikiildumise pohjus. Valtige naelte voi kruvide saagimist.
c) Kui kāivitate tooriku sees olevat saagi, sattige saag lōikejäle keiskele ja kontrollige, et saehambad ei haarduks materjali. Kinnikildunud saeketas vöib likuka üles vöi kititada tagasilöögi, kui saag uesti kāivitatatakse.
d) Toestage suured plaadid, et pirata saketta kinnikiildumise ja tagasilögi ohtu minimumini. Suured plaadid kipuvad omaanda kaalu all painduma. Toestused tuleb paigutada plaadi alla molemale küjele, lõikejoone lahedale ja plaadi serva ärde.
e) Årge kasutage nuri voi kahjustatud saketast. Teritamata voi valesti paigaldatud saketast tekib kitsas Iöikejälg, mis pohjustab liqset hoordumist, saeketta kinnikilldumist ja tagasilööke.
f) Enne lõike tegemist peavad lõikesügavuse ja -nurga reguleerimise lukustushoovad olema kindlait kinnitatud. Kui saeketta seadistused saagimie ajal muutuvad, võib see põhjustada kinnikildumise ja tagasilögi.
g) Olge eriti ettevaatlik lõigete tegemisel seintesse ja teistesses varjatud kohtadesse. Upatatav saeketas voib varjatud objektide saagimisel kinni kiluda ja tagasilögi pöhjustada..
a) Iga kord enne kasutamist kontrollige, et alumine kettakaitse sulguks korralikult. Arge kasutage saagi, kui alumine kettakaitse ei liigu vabalt ega sulgu koheselt. Alumist kettakaitset ei tohi avatud asendis kinni kiluda. Kui saag kogemata maha kukub, voib alumine kettakaitse vaanduda. Eemaldage seade vooluvorgust, toste alumine kettakaitse

tagasitōmmatavast käepidemest üles ning veenduge, et see liigub vabalt ja ei puuduta saaketast ega muid detaile mistahes liokenurkade ja -sugavuste juures.

b) Kontrollige alumise kettakaitsme vedru funktsioneerimist. Kui kettakaitse ja salle vedru ei funktsioneeri korralikult, tuleb need enne kasutamist parandada. Kahjustatud osade, kleepuvate sadestuste voi mustuse kuhjumise totu voib alumine kettakaitse toimida aeglaselt.
c) Alumist kettakaitset tuleks käsitsi tagasi tommata ainult erilöigete nagu "uputusloiked" ja liitloiked tegemiseks. Tostke alumine kettakaitse tagasitommatavast käepidemest üles ja vabastage alumine kettakaitse niipea, kui saeketas tungib materjali sisse. Kokiide muude saagimistöde ajal peaks alumine kettakaitse toimima automaatelt.
d) Enne sae asetamist toöpingile vöi pörandale jälgige alati, et saeketas on alumise kettakaitmsega kaetud. Kaitsmata, vabajooksul saeketas pöhjustab sae liikumise tagasi, lögates koike, m isselle teele jaab. Pörake tählepanu ajahemikule, mis kulub lūlitu vabastamisest saeketta seiskumiseni.

TAIENDAVAD OHUTUSNOUDED

ÜLDIST

• Töörista kasutaja peab olema vahemalt 16 aastat vana
• Töörist ei sobi margloigete tegemiseks
• Enne seadme reguleerimist voi tarviku vahetust eemaldage seade vooluvorgust (tommake pistik pistikupesast valja)
• Arge kunagi kasutage kahjustatud toitejuhtmega töörista; laske toitejuhe remonditökojas välja vahetada
  Asbestisisaldava materjali tootlemine on keelatud (asbest voib tekitada vahki)
  Värviga kaetud juhtmed, moned puiduliigid, mineraalid ja metall eraldavad tolmu, mis voib olla kahjulik (kokkupuude tolmuga voi selle sissehingamine voib seadme kasutajal voi laheduses viibivol inimestel pohjustada allergilisi reactsiono ja/vo hingamisteede haigusi); kandke tolmumaski ja vajaduse korral toötage kulgeühendatava tolmueemaldusseadmega
• Teatud tüpi tolm on klassifitseritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimeks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral toötage kulgeühendatata tolmueemaldusseadmega
• Erinevate materjalide toöttlemisel tekkiva tolu mäktlemisel tuleb järgida kehtivaid nõudeid
• Kasutage üksnes sellist saepinki, millel on lülti takistamaks mootori taaskäivitumist páras voolukatkestust
• Kasutage üksnes sellist saepinki, mis on varustatud juhtkiiluga

TARVIKUD

• SKIL tagab seadme hyireteta töü uksnes originaalravikute kasutamisel
• Kasutage vaid neid tarvikuid, mille lubatud põre arv on vãhemalt sama suur nagu maksimaeds tühkäigupördd
• Kasutage ainult vahemalt 170 mm ja maksimaalselt 170 mm labimoduga saeter spindiavaga 16 mm
• Kiirloiketerasest (HSS) saketaste kasutamine on keelatud
• Arge kunagi kasutage Selles tooriistas lihvmis-/loikekettaid

ENNE KASUTAMIST

• Kontrollige alati, kas vorgupinge uhtib tooriista andesildil toodud pingega (andmesildil toodud 230V voi 240V korral voi b toeriistad kasutada ka 220V vorgupinge puhul)
  Vältridgeödeldavas esemes olevatest kruvidest, naeltest vms pohjustatud kahjustusi; eemaldage need enne toal alustamist
• Enne saagimise alustamist eemaldage koki nii töddelada materjali peal- kui allpool löikejoonel asuvad takistused
• Fikseerige toorik (fiksaaoriga kinnitatud voi kruustangide vhele pandud toorik pusib kindlamini paigal kui lihtsalt käega hoides)
• Varjatult paiknevate elektrijuhtmete, gaasi- voi veetorude avastamiseks kasutage sobivaid otsimisseadmeid voi poorduge kohaliku elektrigaasi- voi vee-ettevotte poole (kokkupuutil elektrijmu metega tulekahju- ja elektriloojoht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahju voi elektriloojoht)
• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lopuni lahti keritud ja vastaks 16 A voolutugevusele

KASUTAMISE AJAL

Töotamise ajal vöib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid
- Arge kunagi kasutage töörista ilma originaalkaitseseadisteta
- Arge püdke saagida väga väikeseid torikuid
- Arge toötage toöriistaga, hoides seda pea kohl
- Tööräista blokeerumisel või elektrilise või mehmaanilise törke korral lülitage see viivamatult valja ning eemaldage pistik voolvörgust
Kui toitejuhe saab tõotamisel ajal kahjustada voi see lõgatakse labi, arge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvörgust

PÄRAST KASUTAMIST

• Enne toöriista juarest lahkumist lülitage see valja ning oodake, kuni selle likuvad osad on täielikult seiskunud
• Parast ketassae valjalulitamist arge kunagi peatage saeketta poorlemist kulgsurveya

KASUTAMINE

Saeketta paigaldamine ③

! eemaldage seade vooluvorgust
- vötke hoidikust B välja kuuskantvöti A
- vajutage spindililkustusnPule C ja hoidke seda all, samal ajal eemaldage kuuskantvömte abi ketta polt D
! spindilukustusnupule C tohib vajutada ainult siis, kui seade ei toöta
- vabastage spindlilukustusnupp C
- eemaldage flans E
- avage alumine kettakaitse F hoova G abi ja hoidke seda avatuna; samal ajal paigaldage saeketas, jalgides, et saegeta hammaste ja kettal oleva noole suund ühtiksid ülemisel kettakaitse oleva noole sununga
- vabastage alumine kettakaitse F
paigaldage flans E

! jalgige, et flanside klemmpinnad H oleksid taiesti puhtad ja suunatud vastu saketast

• vajutage spindilukustusnPule C ja hoidke seda all, samal ajal guttaguse ketta kukestantvotmega 1/8 põrde ulatuses (tagab saektta libsemise

kokkupuutil suure takistusega, vahendades mootori
ulekoormust ja sae tagasilooki)

• vabastage spindlilukustusnupp C

• Löikesugavuse reguleerimine (0-55 mm) ④

• optimaalse lõikekaliteedi tagamiseks ei tohiks saeketas ulatuda tooriku alt vãjra rohjem kui 3 mm

• Iodvendage nupp J
• tõstke/langetage alusplaati K, kuni skaalale (osuti L)
  ilmub soovitud lõikesügavirus

• pingutage nupp J

• Löikenurga reguleerimine (0-45°) ⑤

• Iödvendage nupp M

• kallutage tööriista, kuni skaalale (osuti N) ilmub soovitud liokenurk
• pingutage nupp M

! diagonalloike puhul ei vasta loikesugavuse akaalal naidatud vaartus tegelikule loikesugavusele

90^ loikenurga kontrollimine ⑤

• reguleerige alusplaat K maksimaalsele lioikesugavusele ja pingutage ④
• reguleerige lõikenurk väartusele 0^ ja pingutage
• kontrollige nurgamödikugka, kas saeketta ja alusplaadi pōhja vaheline nurk on 90^
• reguleerimisvajaduse korral, lödvendage nupp M ja kasutage reguleerismiskruvi P, nagu naïdatud joonisel

Reguleeritavloikejoone-akenQ ⑥ a

• tõriista tâpseks juhtimiseks moöda tõedeldavale esemele margitud lõikejoont
• 0^ all tehtava otselöike voi 45^ all tehtava diagonalalloöike puhul kasutage vastavaid naitjooni

! suurrem osa alusplaadist peaks asuma töddelava eseme toetatud osal

• reguleerides on voimalik valida, kas saepuru koguneb saeketta sise- voi valiskuljele 6b
  ! lõikelaiuse märab saehammaste laius, aga mitte saeketta paksus
  ! tehke alati köigepealt proovilöige, et kontrollida tegelikku lõikejoont

• Tolmu eemaldamine

• ühendage tolmuimemisvoolik adapteriga R ⑦
  ! jägige, et tolumuimeja voolik ei tõkestaks kunagi alumise kettakaitse fungkstioneerimist ega takistaks saagimistöd

• vöib kasutada ka tolmukotti (SKIL lisatarvik 2610387402)

• Seadme kasutamine (7)

• ühendage pistik vooluvörku

• hoidke alati tugevalühe kæga kæpidemest S ja teise kæga tugevalkæpidemest T
• asetage toöriist alusplaadi esiservaga tasaselt toorikule

! veenduge, et saeketta hambad ei ole torikusse haakunud

• lülitage tõörist sisse, vajutades kõigepealt napule V (= turvaluli, mida pole voimalik lukustada) ja siis vajutage sisse lülii W
  ! enne saeketta viimist töedeldavasse materjali peab saag saavutama täiskiiruse
• alumine kettakaitse F avaneb automaatselt, kui saeketas viaakse töddeldavasse materjali (avage alumine kettakaitse käsitsi ainult eriliste lögiete nagu "uputuslögete" korral; selleks kasutage hooba G
  ! arge koormake toorista üle (jälgige, et surve oleks kerge ja pidev, et välida löketera otste

ulekuumenemist ja plasti loikamise korral plastmaterjali sulamist)

! tootamise ajal hoidke tooriista kinni korpuse ja kaepideme halli varvi osadest
- pärast lõike lopetamist lulitage tõörist valja, vabastades luliti W
! enne toöriista eemaldamist toorikust veenduge, et saeketas on täielikult seiskunud

TOOJUHISED

Juhikraami kasutamisel (SKIL tarvik 2610Z04064) koos adapteriga vaheneb lokesugavus 90- ja 45-kraadise saagimise korral 14mm
- Asetage töddeldav ese alati ilusama poolega allapoole, et via materjalikahjustused miiminumini
- Kasutage üksnes ögitet tüpi teravaid sakettaid ⑧

• lõikevaliteet paraneb saeketta hammaste arvusuurenedes

• kōvasulam-saeketaste kasutusiga on vorreldes tavaliste saeketastega kuni 30 korda pikem

• Paralleeluhik Y ⑨

• täpsete lõigete tegemiseks piki tooriku ärt

• voimalik kinnitada alusplaadi molema kulje kulge

Paralleeljuhiku reguleerimine

• lödvendage nupp Z

• reguleerige paralleeljuhik skala abil soovitud loikelaiusele (kasutage 0-punkti tāhistamiseks akin Q)

• pingutage nupp Z

• Uputusloiked 10

• märake kindlaks soovitud löikesugavus

• kallutage töörista ette, hoides et aken Q torikule margitud lõikejoega kohakuti
• avage alumine kettakaitse F hoova G abil
• veidi enne saeketta sisenemist materjali lulitage tooriist sisse ning langetage aeglaselt tooriista tagumist osa, kasutades toetuspunktina alusplaadi esiserva
• langetage tõriista vähehaaval ja lükake samal ajal ettepoole
• niipea kui saeketas siseneb torikusse, vabastage hoob G

! Ärge kunagi tommake tööriista tagasisuunas

togete planta liokejoone lahedalt porandale, lauale voitöpingile
! reguleerige liokesugavus selliselt, et te saete libi plaadi, kuid ei kahjusta tugesid
- kui paralleeljuhikuga pole voimalik soovitud laiuses saagida, kinnitage toorikule (pitskruvide voi nelteabil) sae juhtimist hölustav sirge puulist ning juhtige saagi parema alusplaadi aarega mooda seda

HOOLDUS/TEENINDUS

Töörist pole mõeldud professionaalseks kasutamiseks
- Hoidke seade ja toitejuhe alati puhtad (eriti ohtusavad)
! enne puhastamist eemaldage seade vooluvorgust
- Hoidke alati alumise kettakaitse F ③ ümbrus puhtana (eemaldage tolm ja puru suruohuga puhudes voi harjaga)
- Puhastage saeketas kohe pärast kasutamist (eelöige vaigu- ja liimijäakidest)

• Töörist on hoolikalt valmistatud ja testitud; kui tõörist sellest hoolimata riki läheb, tuleb see lasta parandada SKILI elektriliste käsitiööristade volitatud remonditökojas
  toimetage lahtimonteerimata seade koos ostukvittunga tarnjale voi lahimasse SKILI lepingulisse tokottta (aaddress ja tooriista varuosade joonise leiate a addressl www.skil.com)

KESKKOND

• Arge visake kasutuskolbmatuks muutunud elektrilisi tõristu, lisatarvikuid ja pakendeid ára koos olmejätmetega (üksnes EL liikmesriikidele)

• vastavalt Europa PaPARlamendi ja noukogudirektivile 2012/19/EU elektri- ja elektronikaseadmete jäätmete kohta ning direktivi nouete kohaldamisele liikmesrikiides tuleb kasutskolmatuks mutunud elektrilised töriristad koguda eraldi ja keskkonnasăstlikult korduvkasutada vöiringluse votta

• seda meenutab Teile symbolism 12

VASTAVUSDEKLARATSIOON C

Kinnitame ainuvastutajana, et punktis "Tehnilised andmed" kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745, EN 61000, EN 55014 vastavalt direktivide 2004/108/EÜ, 2006/42/EÜ, 2011/65/EL
- Tehniline toimik saadaval Aadressil: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• puidu saagimisel 2,6 m/s²

• metalli saagimisel 2,2 m/s²

• Tekkiva vibratsioni tase on möödetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda vöib kasutada tööristade vördlemiseks ja töörista kasutamisel ettenähtud tödeks esineva vibratsioni esialgsekse hindsamiseks

• tõörista kasutamisel muudeks rakendusteks või teiste/halvasti hoodatud tarvikute kasutamisel voib vibrastoon märkimisväärselt suureneda

• ajal, kui tõöriist on vãjalulitutud või on küll sisselulitutud, kuid tegilikul seda ei kasutata, võib vibratsoonmarkimisvaärseltvãheneda
  ! enda kaitsmiseks vibratsiooni eest hooldage töörista ja selle tarvikuid korralikult, hoidke omä käed soojad ja tagage sujuv toökorraldus

Ripzagis

5255

IEVADS

• Sis instruments ir paredzets kokmaterialu garenzageshanai un sikerszageshanai, veidojot tajos taisnos zagjumus, kā ari silpos zagjumus ar zageshanas lenki no 0^ lidz 45^ ; iestiprinot ripzagī piemērotus zaga asmenus, šo instrumentu var izmantot ari krāsaino metalu, vieglu būvmaterialu un plastmasas zageshanai
• Sis instruments nav paredzëts profesionālai lietosanai
• Izlasiet un saglabajiet so pamacibu ②

TEHNISKIE PARAMETRI ①

DROŠIBA

VISPAREJIE DARBA DROSBAS NOTEIKUMI

UZMANIBU! Rupigi izlaset visus drošibas noteikumus. Seit sniegto drošibas noteikumu un noradijumu neieverosana var izraisit aizdegsanos un but par celoni elektriskajam triecienam vai nopietnam savainojumam. Pec izlasisanas uzglabajet sos noteikumus turmakai izmantošanai. Turmakaja izklasta lietotais apzimejums "elektroinstruments" attiecas gan uz tikla elektroinstrumentem (ar elektrokabeli), gan aruz akumulatora elektroninstrumentem (bez elektrokabela).

1) DROŠIBA DARBA VIETÁ

a) Sekojiet, lai darba vieta butu tira un sakartota.
Nekartiga darba vietā vai siktā apgaismojumā var viegli notikt nelaimes gadijums.
b) Nelietojiet elektroinstrumentu eksplozivu vai ugunsnedrosu vielu tuvumā un vietas ar paaugstinatu gazes vai puteklu saturu gaisa. Darba laikā instruments nedaudz dzirkstelo, un tus var izsaukt viegli degošu puteklu vai tvaiku azidegşanos.
c) Lietojot elektroinstrumentu, nelaujiet nepiederosam personam un jo ipasi berniem tuvoties darba vietai.
